苏科版 初三物理 上学期 第十四章 欧姆定律 第二节 变阻器 巩固练习之单选题

课时作业2 变阻器课堂巩固1．如图1所示的电路，AB 是一段电阻丝，当导线夹由A 向B 移动的过程中，接入电路的电灯亮度将 （ ）．A ．变亮B ．变暗C ．不变D ．无法判断是否变化2．如图2是连入电路的两只相同的电阻箱，甲图连入电路的阻值为 Ω；乙图连入电路的阻值是 Ω，这种电阻箱连入电路的最大阻值是 Ω．3．下列用电器中，不需要变阻器的是 （ ）A ．普通家用的白炽电灯B ．电视机或收音机C ．无级调光书写台D ．调温电熨斗4．在图3所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，电阻变大的是 （ ）．5．一个滑动变阻器铭牌上标有“50Ω 1．5A ”的字样它的意义是（ ）．A ．电阻的最小值是50Ω，允许通过的最大电流是1．5AB ．电阻的最小值是50Ω，允许通过的最小电流是1．5AC ．电阻的最大值是50Ω，允许通过的最小电流是1．5AD ．电阻的最大值是50Ω，允许通过的最大电流是1．5A6．某班同学做“用滑动变阻器改变电流”的实验，电路如图4所示．（1）连接实物时，开关应当 ，滑片P应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，图 1 图2图3图4这可能是 ．课后提升7．若将如图5所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P 向D 端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）A ．A 和DB ．C 和BC ．B 和DD ．A 和B8．关于滑动变阻器和电阻箱的下列说法中，正确的是 （ ）A ．它们都能任意连续改变接入电路的电阻大小B ．它们都能显示接入电路的电阻大小C ．它们都是靠改变导线的粗细来改变电阻的D ．它们都能逐渐改变所在电路的电流大小9．变阻器在生产技术上有广泛的应用，调节电视机和收录机音量大小的电位器就是一种 ．剧场里的照明灯是利用改变接入电路中的______________来改变通过灯泡的____________，从而达到逐渐改变灯泡亮度的目的，接入电路中的电阻越大，灯泡两端的电压就越____________________．10．一只灯泡的灯丝断了，灯丝接好后仍能使用，但灯泡的亮度要比原来____________，这是因为灯丝的电阻比原来____________，通过灯丝的电流比原来____________．11．如图6所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中R 是电学中的什么元件_ ___；（3）油量表是用______________表改装的；（4）当油箱中的浮标向上运动时，R 的电阻值将，对电流的阻碍作用将 ，此时电路中的电流将 ．(选填“增大”或“减小”)．初中物理试卷图 6 图5灿若寒星制作。

2变阻器基础训练一、单选题1.关于导体电阻的大小，下列说法中正确的是（）A. 粗细相同的两条导线，长的电阻大B. 长度相同的两条导线，细的电阻大C. 有些材料在超低温的情况下电阻会突然减小为零D. 同种材料制成长度相同的两条导线，粗导线的电阻大2.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接BC. M接C，N接DD. M接A，N接D3.超导现象是指某些物质在温度很低时电阻变为零的现象。

如果某种超导材料能应用于实际，最适合用来制作（）A. 保险丝B. 输电导线C. 电炉丝D. 变阻器的电阻丝4.我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0。

此现象中石墨烯是（）A. 绝缘体B. 导体C. 半导体D. 超导体5.如图所示，开关闭合后，可以利用滑动变阻器调节定值电阻两端电压，则下列描述正确的是（）A. a是电流表，b是电压表B. a是电压表，b是电压表C. a是电流表，b是电流表D. a是电压表,b是电流表6.2018年3月5日,国际顶级期刊《Nature)主刊在其网站连发两篇第一作者为中国21岁博士生曹原的长文,对有关石墨烯超导的最新成果予以报道,毫不夸张的说,这项研究打开了非常规超导体研究的大门,或将引发一场超导材料领域的新革命。

以下各项适合用超导材料制作的是（）A. 高压输电线B. 电热毯内的电阻丝C. 白炽灯泡的灯丝D. 滑动变阻器的线圈7.假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的是（）A. 白炽灯仍能发光B. 电动机仍能转动C. 电饭锅仍能煮饭D. 电熨斗仍能熨烫衣服8.如图所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，接入电阻变大的是（）A. B. C. D.9.在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是（）A. 连接电路之前，先断开开关B. 应先从电源的正极开始连接，开关应靠近电源的正极C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 不能把电流表直接接在电源的两极上10.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，如果把两个接线柱接入电路中，要使两个滑动变阻器阻值最大，滑片P1、P2的位置是（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端11.如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A. 导体越长，它的电阻越大B. 导体越短，它的电阻越大C. 导体横截面积越大，它的电阻越大D. 导体的温度越高，它的电阻越大12.日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是（）A. 调台灯亮度的装置B. 调收音机音量大小的电位器C. 调收音机频道的装置D. 调节电动车速度的装置二、填空题13.物理知识在生产和生活中有着广泛应用，船阐是利用________原理工作的；升空的热气球应用了________知识；有些简易调光灯用________来调节灯的亮度。

苏科版物理九上第14章第2节：【电阻变阻器】能力提升自测题及答案能力提升（B级）1.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系. 由上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③2.在如图5所示的电路中，电源电压不变，当滑片P向a端移动时，会出现的现象是（）A.电流表示数变小，灯泡变暗B.电流表示数变大，灯泡变亮C.电流表示数变大，灯泡变暗D.电流表示数变小，灯泡变亮3.如图6甲所示是收音机上用以调节音量的一种电位器，乙图为其说明书中的内部结构示意图. 使用时，接线柱O必须接入电路. 由此可知，电位器调节收音机音量的原理.4.如图7所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流. 请完成图5图7 图6下列问题：（1）设计电路图，并按电路图连接实物图.（2）当电路中接入变阻器后，在闭合开关前，滑动片P应调到端.（3）滑动变阻器的作用是.（4）当接变阻器的和接线柱的两种情况下，变阻器不起变阻作用.（5）请按照你的连接方法完成下表：滑片P的移动变阻器连入电路的电阻变化小灯泡L的亮度变化电流表的示数变化向左向右5.小明和小华做“探究导体电阻大小与长度关系”的实验. 他们准备在图8中的A、B两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：(1)他们应选择序号为的两根电阻丝来探究；(2)正确选择后，他们将所选电阻丝分别接入A、B两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小. 实验中，两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值(选填“较大”或“较小”).图8(3)第(2)问中判断电阻大小的方法在初中物理中经常用到，以下描述中能体现这种方法的是( )A.水压使水管中形成水流，类似地，电压使电路中形成电流B.根据物质在常态下的形状和体积是否固定，可将物质分为三态C.通过观察木块被运动物体撞后移动距离的大小，可比较运动物体动能的大小D.研究滑动摩擦力大小与压力大小的关系，应控制接触面粗糙程度相同参考答案能力提升（B级）1.C2.B3.通过改变接入电路中电阻片的长度来改变电路中的电流4.（1）略（2）最大阻值的一端（3）改变电路中电流的大小（4）AB CD （5）略5.（1）2和4 （2）较大（3）C。

第十四章《欧姆定律》提优练习（一）1．如图所示，是“探究电流与电压的关系”的实验电路图，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

闭合开关S，调节滑动变阻器滑片，电流I与R1、R2两端的电压的变化关系图象如图所示，其中正确的是（）A．B．C．D．2．在如图所示的电路中，电源电压保持不变，R0为定值电阻闭合开关S后，将滑动变阻器的滑片P从中间某个位置移到最右端，电压表V1、V2和电流表的示数分别变化了ΔU1、ΔU2和ΔI。

下列分析错误的是（）A．不变B．变大C．不变D．＞3．在探究“电流与电阻的关系”实验中，小明根据实验数据在坐标纸上描点作出了的关系图像（如图），分析该图像可知（）A．实验过程中，控制导体两端的电压为2V不变B．当导体中电流为0时，导体的电阻也为0C．当导体的电阻为0.2Ω时，通过导体的电流为0.4AD．当导体两端电压一定时，导体中的电流与导体的电阻成正比4．用如图电路探究电流与电阻的关系，所用器材：电源（6V），定值电阻R1（5Ω、10Ω、15Ω、20Ω各1个），规格为“15Ω 1A”的滑动变阻器R2，如表为实验数据记录表。

关于该实验，下列说法正确的是（）序号电阻R1/Ω电流I/A150.62100.33150.2420未测A．实验过程中控制电压表示数为2VB．将电阻R1由5Ω更换为10Ω时，应向左适当移动滑动变阻器滑片C．前3次实验中，滑动变阻器的功率在第1次实验中最小D．若使用现有器材完成第4次实验，需要改变电路5．在某一温度下，两个电路元件R1和R2中的电流与电压的关系如图甲所示。

此时将元件R1、R2按如图乙所示并联后接在电压为2V的电源两端，则电流表A1与A2的示数之比为；若将元件R1、R2串联到3V的电源两端，则流过R2的电流是A。

6．天天利用如图所示电路来探究“电流与电阻关系”，天天将一个定值电阻连入ab间后闭合开关S，发现电压表示数很大，电流表没有示数，则原因可能是定值电阻（填“断”或“短”）路。

苏科版九上第14章欧姆定律一、选择题。

1、两只灯泡的灯丝长度相同，都用钨制成，其中灯泡甲的灯丝较细，灯泡乙的灯丝较粗，它们的电阻相比较，则( )A．甲的电阻较大B．乙的电阻较大C．甲、乙的电阻一样大D．无法比较2、如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（）A．滑动变阻器断路B．滑动变阻器短路C．灯泡L2短路D．灯泡L2断路3、由欧姆定律公式I＝U/R变形得R＝U/I，对此，下列说法正确的是( ) A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端电压和通过导体的电流无关4、如图所示的电路中，当开关S闭合，甲、乙两表为电压表时，两表示数之比为U甲∶U乙＝3∶1。

则当开关S断开，甲、乙两表为电流表时，两表的示数之比I甲∶I乙为()A．2∶1 B．2∶3 C．3∶1 D．3∶25、江海里的航标灯要求夜晚亮，白天熄灭．现利用半导体的有关特性制成了自动控制的装置，这是利用了半导体的( )．A．压敏性B．光敏性C．热敏性D．三种特性都利用了6、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )A．称重表其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大7、下列说法中正确的是（）．A．电流跟电压成正比B．电流跟电阻成反比C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比8、如图所示的电路中，开关S闭合后，电压表V1、V2的读数分别为6 V、4 V．则电阻R1与R2的阻值之比是()A．3∶2 B．2∶3 C．2∶1 D．1∶29、电阻R1与R2并联，通过R1的电流小于通过R2的电流，R1、R2对电流阻碍作用是( )A．R1对电流的阻碍作用大B．R2对电流的阻碍作用大C．R1和R2对电流的阻碍作用一样大D．大小关系无法判断10、如图所示的电路中，将滑片向左移动时，要使灯泡亮度不变，则应将开关S ( )A．和a接触B．和b接触C．和c接触D．和d接触11、根据欧姆定律公式可以导出，由公式得出的正确结论是（）A. 导体电阻的大小跟导体两端电压成正比B. 导体电阻的大小跟导体中电流成反比C. 导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D. 导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关12、如图所示的电路中，电源电压不变，当开关S闭合时，电流表示数是1 A；当开关S断开时，电流表示数是0.6 A，则电阻R1与R2的阻值之比是( ) A．3：2 B．2：3 C．5：3 D．3：5二、填空题。

苏科版物理九上第14章第2节：【电阻 变阻器】基础自测题及答案“电阻 变阻器”自测题基础训练（A 级）1．关于导体的电阻，下列说法中正确的是（ ）.A.锰铜丝的电阻比铜丝的电阻大B.粗细相同的导线，长的电阻较大C.长短相同的导线，细的电阻较大D.同种材料制成的长短一样的两条导线，粗的电阻较小2．下列说法中正确的是（ ）A.通过导体的电流为零，导体的电阻也为零B.通过导体的电流越大，导体的电阻一定越小C.导体两端的电压为零，导体的电阻也为零D.导体的电阻是导体本身的一种性质3．向右移动滑动变阻器的滑片P ，图1中可使变阻器连入电路的电阻增大的连接方法是（ ）P 左 右 D A 左 右 P B 左 右 P 右 左 P C 图14.导体的电阻是________的一种性质，它的大小跟导体的______、_______、_____、_______有关. 在探究影响电阻大小的因素时，常采用_________. 当加在导体两端的电压和通过的电流变化时，该导体的电阻_______，可见导体的电阻跟导体两端的_______无关，跟通过导体的电流______.5.图2又AB 的电阻为60Ω ，则当使用A 、B C 两接线柱时，连入电路的电阻为____Ω ；Ω ；使用C 、D 两接线柱连入电路的电阻为_____Ω .若用此变阻器接在如乙图所示电路中的M 、N 两点间，组成一个调光电路，要使滑片P 向A 端滑动的过程中，灯泡变暗，则必须将____接线柱接入电路，在_____两接线柱中任选一接线柱接入就可达到目的.6.滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻的.如图3甲所示，当滑片向C 端移动时，它的电阻值_________（填“变大”、“变小”或“不变”）.电阻箱是一种能够表示出电阻值的变阻器，乙图中电阻箱的读数是__________Ω.7．小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：图3B A S N M图2 乙 甲猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横被面积有关．供她选择的导体如下表所示：她画出了如图4所示的电路图（ab 之间为导体），并正确连接了电路．请完成下列填空（只填序号）：(1)要验证猜想①，小芳同学应选择的两段导体是__________.(2)要验证猜想②，小芳同学应选择的两段导体是__________.(3)要验证猜想③，小芳同学应选择的两段导体是__________.参考答案基础训练（A 级）1.D2.D3.A4.导体本身 横截面积 长度 材料 温度 控制变量法 不变 电压 无关5.60 15 45 0 B C.D6.长度(或长短) 变小 1627.A 、C C 、D B 、C图4。

苏科版九年级物理上册第十四章欧姆定律章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A．电流表示数变大B．电流表示数不变C．电压表示数变大D．电压表示数变小2、在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。

一段时间后，电流表A的示数变小，电压表V的示数不变。

现用另一定值电阻R3替换R2，替换后电流表的示数再次变小。

若故障只可能发生在电阻R1、R2、R3上，则下列判断正确的是（）A．R1可能断路B．R2可能断路C．R2一定断路D．R3可能断路3、如图中对验电器和滑动变阻器标记的各部件中，通常情况下，属于绝缘体的是（）A．2、8 B．3、6 C．4、7 D．1、54、R1、R2、R3是三个阻值不同的电阻。

将它们并联起来接入电路，如图甲所示，闭合开关后，测得通过每个电阻的电流关系为I1＞I2＞I3；若将它们串联起来接入电路，如图乙所示，则闭合开关后，各电阻两端的电压大小关系为（）A．U1＞U2＞U3B．U3＞U2＞U1C．U1＝U2＝U3D．U2＞U1＞U35、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④6、关于电流、电压和电阻，下列说法正确的是（）A．只有正电荷的定向移动能形成电流B．电路两端有电压，电路中一定有电流C．导体电阻的大小是由电压和电流决定D．自由电子定向移动的方向与电流方向相反7、有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们串联在同一电路中，它们两端电压分别为U甲和U乙，则（）A．U甲=U乙B．U甲>U乙C．U甲＜U乙D．无法确定8、在“探究影响导体电阻大小的因素”实验中，用如图的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜合金丝。

第十四章第2节滑动变阻器课后练习（A）1 •滑动变阻器主要是由金属杆、____________ 、______等部分构成，密绕在瓷筒上的每圈电阻线之间都是______________ 的。

2.__________________________ 滑动变阻器是用较大的合金线制成的，这种合金线乂叫电阻线。

改变电阻线在电路中的___ ,就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的___ 大小。

3._____________________________ 某滑动变阻器标有“100Q, 5A”字样。

它表示这变阻器的电阻变化范围是_______ ,允许通过的电流最大值是____________ O4.如右图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器.若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变_____________5.一位同学设计了一个风力测定仪，如图所示，0 是转动轴，0C是金属杆，下面连接着一块受风板.无风时〃是竖直的，风越强，0C杆偏转的角度越大.是一段圆弧形电阻，户点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可.通过分析可知：金属杆0C与弧形电阻〃〃组合在一起相当于一个____________ ,观察小灯泡的____________ n J 以粗略地知道风力的大小.6.滑动变阻器的滑片戶滑动时，接入电路的电阻发生变化的原因是（）A.加在电阻丝两端的电压发生变化B.电阻丝横截面积发生变化C.连入电路的电阻丝长度发生变化D.通过变阻器的电流强度发生变化7.如图所示，要使滑动变阻器的滑片戶向右移A—C D动时，电阻变大，应选择的接线柱是（）A. A. D B・B、C C・A. B【）・C. D8.在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A.连入变阻器时，应使滑片位于变阻器值最大的位置B.开关、电流表应接在靠近电源电流流出的一端C.连接电路时，应先将开关断开D.电流表应与灯泡串联，并使它的“ + ”接线柱，靠近电源的“+” 极一端参考答案1.电阻丝、瓷筒、接线柱、绝缘；2.电阻率、长度、电流;3.0〜100Q、3A；4・小；5•滑动变阻器、亮度6. C7. B8. B14.2滑动变阻器课后练习（B）寅阳初中薛春辉1.关于电阻，下列说法错误的是（）A.电阻表示导体对电流的阻碍作用B.导体的电阻与导体的材料、长度、横截面积有关C.导体的电阻与导体两端的电压成正比，与导体中的电流成反比D.导体的电阻是导体本身的性质，与是否通电无关2.一根铝导线的电阻为斤，现在要使它接入电路屮后电阻大于斤，可采取的措施有（）A.减小这根导线两端的电压或者增大通过它的电流B.将这根导线拉长后接入电路C.将这根导线对折后接入电路D.用长短粗细都相同的铜导线代替铝导线接入电路3.把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（A・当它们材料、粗细都相同时，甲线长乙线短B.当它们材料、长度都相同时，甲线粗乙线细C.当它们长度、粗细都相同时，两线的材料一定不同D•甲、乙两电阻线的材料、长短、粗细不可能完全相同4.有两只定值电阻，上面分别标有“2A10Q”和“1A5Q”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为( )A. 1AB. 2AC. 3AD. 不能确定5.如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻7小强学习了滑动变阻器的使用方法后，想利用如图3所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务:(1)连接好实物图；(2)画好止确连接后的电路图；(3)如果要使电铃的声咅越來越响，针对你所设计的电路，说明应该如何调节滑动变阻器.8根据下表中数据冋答：安装家庭电路取用导线时，应从铜线和铁线中，选用________________ 线。

苏科版物理九年级上册第十四章第2节变阻器同步检测一、选择题1.想象一下，假设〝室温超导〞完成，为了节能，室温超导资料可以用于制造〔〕A. 高压输电线B. 电热丝C. 电热水器加热棒D. 白炽灯灯丝2.如下图为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是( )A. B. C. D.3.如下图，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，以下说法正确的选项是〔〕A. 电流表的示数变小B. 电压表的示数不变C. 电压表的示数变小D. 灯泡变暗4.如下图，滑动变阻器有4个接线柱，运用时只需接入其中2个，因此有几种接法，在这些接法中，不能改动电阻大小并且能够损坏仪器的接法是〔〕A. 接A和DB. 接B和CC. 接A和BD. 接C和D5.如下图电路，电源电压6V坚持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开封锁合滑片由b端向a端移动进程中，以下说法正确的选项是〔〕A. 电压表的示数增加B. 当滑片移到中点时，电压表示数为2VC. 当滑片移到a端时，电流表示数为0.2AD. 电压表示数与电流表示数的比值不变6.如下图，要使滑动变阻器的滑片P向右移动时，电阻变大，应该选择的接线柱是〔〕A. B，DB. A，BC. C，DD. A，C7.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。

甲、乙导线粗细相反，甲比乙短；乙、丙两导线长短一样，乙比丙粗；丙、丁长短粗细相反；那么四根导线按其电阻大小陈列是( )A. R甲＞R乙＞R丙＞R丁B. R丁＞R丙＞R乙＞R甲C. R丙＞R乙＞R甲＞R丁D. R乙＞R丁＞R甲＞R丙8.如图是先生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度简直不变，发生这一现象的缘由能够是〔〕A. 金属丝的总阻值太小B. 灯泡被短路C. 灯泡灯丝的阻值太小D. 电源被断路9.如下图，电阻箱的示数为〔〕Ω．A. 9182B. 2189C. 2819D. 829110.在如下图的为滑动变阻器的结构和连入电路状况表示图，当滑片向右滑时，连入电路的电阻变小的为〔〕A. B. C. D.11.某些物质在温度很低时，电阻就变成了零，这就是超导现象，超导资料比拟适宜〔〕A. 输电的导线B. 做白炽灯的灯丝C. 用做保险丝D. 电饭锅的发热盘二、填空题12.滑动变阻器是经过改动电阻丝接入电路的________ 来改动接入电路的电阻值，从而改动电路中的电流。

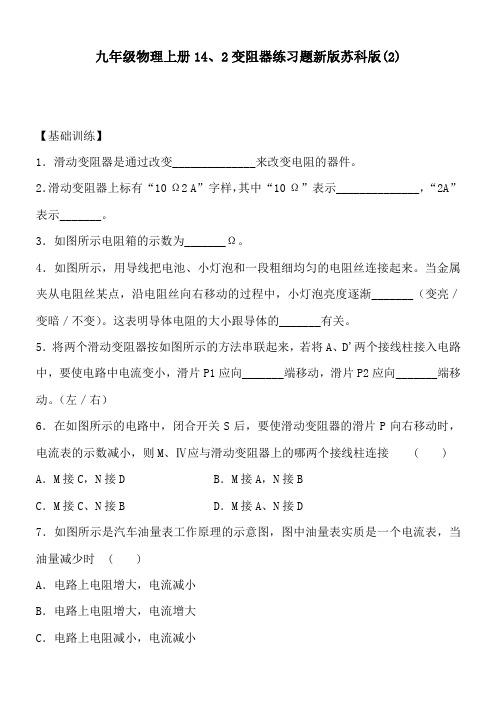

九年级物理上册14、2变阻器练习题新版苏科版(2)【基础训练】1．滑动变阻器是通过改变______________来改变电阻的器件。

2．滑动变阻器上标有“10 Ω2 A”字样，其中“10 Ω”表示______________，“2A”表示_______。

3．如图所示电阻箱的示数为_______Ω。

4．如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。

当金属夹从电阻丝某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐_______（变亮／变暗／不变）。

这表明导体电阻的大小跟导体的_______有关。

5．将两个滑动变阻器按如图所示的方法串联起来，若将A、D'两个接线柱接入电路中，要使电路中电流变小，滑片P1应向_______端移动，滑片P2应向_______端移动。

（左／右）6．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( ) A．M接C，N接D B．M接A，N接BC．M接C、N接B D．M接A、N接D7．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时 ( )A．电路上电阻增大，电流减小B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小D．电路上电阻减小，电流增大8．如图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )A．滑片P1向上，滑片P2向下B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上D．滑片P1向下，滑片P2向下9．在“学习使用滑动变阻器”的实验中：(1)连接实物图时，开关应当_______，滑片P应移到_______的位置。

(2)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是_____________________。

乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是____________________________。

14.2变阻器课时训练题一、单选题1.关于滑动变阻器的作用，下列说法正确的是( )A. 仅能改变电路中的电压B. 仅能改变电路中的电阻C. 改变电路中的电阻，从而改变电流D. 仅能改变电路中的电流2.如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的( )A. 滑动变阻器一般与用电器串联B. 滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻C. 若接A、D接线柱，滑片P向右移动接入电路中阻值减小D. 若接A、B接线柱，滑片P向右移动接入电路中阻值不变3.如图，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是( )A. B. C. D.4.将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1，P2放在( )A. P1放在最右端，P2放在最右端B. P1放在最左端，P2放在最左端C. P1放在最右端，P2放在最左端D. P1放在最左端，P2放在最右端5.如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是( )A. A接M点，B接N点B. C接M点，B接N点C. C接M点，D接N点D. D接M点，A接N点6.如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是( )A. 油面升高，R变大，油量表指针示数变小B. 油面降低，R变大，油量表指针示数变大C. 油面升高，R变小，油量表指针示数变大D. 油面降低，R变小，油量表指针示数变大7.图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。

转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是( )A. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗B. 若只将a、b接入电路逆时针转动旋钮时，灯泡变亮C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若将a、b接入电路同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度8.有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω1A”的字样，关于这个滑动变阻器的说法中，正确的是( )①铭牌的含义是：连入电路中的最小值是20Ω，允许通过的最小电流是1A②.铭牌的含义是：连入电路中的最大值是20Ω，允许通过的最大电流是1A③当滑片P向右移动时滑动变阻器的阻值变大，应该把A、C两个接线柱接入电路④.当滑片P向右移动时滑动变阻器的阻值变大，应该把B、C两个接线柱接入电路A. ②④B. ①③C. ②③D. ①④9.图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与旋钮触片相连。

江苏省苏科版初三物理上学期第十四章欧姆定律第二节变阻器选择1.图所示为滑动变阻器的四种接线方法。

把它们分别连接在电路中，当滑片P向右移动时，可使通过滑动变阻器的电流变大的接法是（）A. B.C. D.2.如图电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时（）A. 小灯泡亮度增大B. 电流表示数减小C. 变阻器电阻增大D. 变阻器两端电压增大3.如图所示，电路的m、n两点间接入一滑动变阻器来控制电灯的亮度，电路图上方为滑动变阻器结构示意图。

要求变阻器的滑片向左滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（）A. m接c,n接bB. m接d,n接bC. m接b,n接aD. m接c,n接d4.在收音机等用电器中，有一种叫电位器的变阻器。

电位器的外形及其内部构造如图所示。

A，B，C三个焊接点相当于变阻器的三个接线柱。

以下论述使用电位器正确的是A. 只把A和C接入电路时,无法改变通过电位器的电流B. 只把A和B接入电路时,无法改变通过电位器的电流C. 将A、B接入电路同一点,C接电路的另一点时,不可以改变通过电位器的电流D. 将B、C接入电路,当滑片顺时针旋动时,电位器接入电路的电阻值变大5.如图所示是一种自动测定油箱内油面高度的装置。

R是滑动变阻器，它的金属片是杠杆的一端,关于这套装置，下列说法中错误的是（）A. 油量表是由电流表改装而成的B. 浮标下降,电路中的总电阻增大C. 油量表的正接线柱与相连D. 在电路中是没有作用的,可以去掉6.如图所示在滑动变阻器的滑片P向右移动过程中，电路中的电流变大。

则电路与滑动变阻器的连接方式正确的是（）A. a连C,b连DB. a连A、b连BC. a连C,b连BD. a连C,b连D7.关于物理仪器的使用，下列说法错误的是A. 不允许把电流表直接连在电源两极上B. 使用电压表测用电器的电压时,必须把它与被测用电器串联C. 电流表使用前要先观察量程和分度值D. 滑动变阻器可以改变与之串联的用电器两端的电压8.一个滑动变阻器铭牌上标有“50Ω，2A”的字样，它的含义是（）A. 电阻变化范围是,允许通过的最大电流是2AB. 电阻最小值是,允许通过的最大电流是2AC. 电阻最小值是,允许通过的最小电流是2AD. 电阻最大值是,允许通过的最小电流是2A9.将两只滑动变阻器按如图6-36所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A. 滑片P1放在最右端,滑片P2也放在最右端B. 滑片P1放在最左端,滑片P2也放在最左端C. 滑片P1放在最右端,滑片P2放在最左端D. 滑片P1放在最左端,滑片P2放在最右端10.学了电路后，小明设计了四个体重计原理图，你认为可行的是( )A. B.C. D.11.如图电路，电源电压保持不变，甲乙为两个电流表，闭合开关，滑动变阻器滑片向左移动，下列说法正确的是（）A. 甲表示数变大,乙表示数变小B. 甲表示数变小,乙表示数不变C. 甲表示数不变,乙表示数不变D. 甲表示数变大,乙表示数不变12.如图所示的电路中，开关闭合后，不能通过移动变阻器滑片改变灯泡亮度的是（）A. B.C. D.13.如图所示是一种自动测定油箱内油量多少的装置,R1是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少.则( )A. 油量增加,的电阻值减小,油量表指针偏转变大B. 油量增加,的电阻值增大,油量表指针偏转变小C. 油量减少,的电阻值增大,油量表指针偏转变大D. 油量减少,的电阻值减小,油量表指针偏转变小14.如图电源电压不变，当滑片P向b端移动时，会出现的现象是A. 电流表示数变小,灯泡变暗B. 电流表示数变大,灯泡变亮C. 电流表示数变大,灯泡变暗D. 电流表示数变小,灯泡变亮15.如图，是某同学设计的一台体重测量仪的工作原理图，当测量者站在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，体重显示表就能显示出测量者的体重。

江苏省苏科版初三物理上学期第十四章欧姆定律第二节变阻器单选题优化1.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是( )A. B.C. D.2.使用调光灯时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过改变接入电路中电阻丝的（）A. 长度B. 材料C. 横截面积D. 温度3.如图甲所示的是调节台灯亮度的电位器，其结构示意图如图乙所示。

安装时将电位器中的两个接线柱与台灯的灯泡串联。

下列分析正确的是（）A. 将接线柱AB接入电路中,滑片顺时针旋转时接入电路中的电阻增大,台灯的亮度变亮B. 将接线柱BC接入电路中,滑片顺时针旋转时接入电路中的电阻增大,台灯的亮度变暗C. 将接线柱AC接入电路中,滑片顺时针旋转时接入电路中的电阻减小,台灯的亮度变亮D. 将接线柱AB接入电路中,滑片逆时针旋转时接入电路中的电阻减小,台灯的亮度变暗4.在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A. 只可用甲图电路B. 用甲图或丁图电路都可以C. 只可用乙图电路D. 用乙图或丙图电路都可以5.如图所示，电阻箱的示数为（）Ω。

A. 9182B. 2189C. 2819D. 82916.滑动变阻器的工作原理是改变接入电路中电阻丝的（）A. 长度B. 粗细C. 温度D. 密度7.学了电路后，小明设计了如图四个体重计原理图，你认为可行的是（）A. B.C. D.8.将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是（）A. A和CB. A和BC. B和CD.C和D9.滑动变阻器改变接入电路的电阻是靠（）A. 改变连入电路的材料来实现的B. 改变连入电路中导线的长度来实现的C. 改变连入电路中导线的横截面积来实现的10.滑动变阻器是通过什么来改变电阻的（）A. 电阻丝的长度B. 电阻丝的材料C. 电阻丝的横截面积D. 连入电路的电阻丝的长度11.如图电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A. B.C. D.12.如图甲所示为某可调亮度的台灯，如图乙所示为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。

《变阻器》课堂巩固练习1.要想改变导体的电阻大小,你认为有哪些办法？。

在上述办法中,哪一种办法最具有可操作性？说出你的理由：。

2.滑动变阻器的铭牌上标有“20Ω,1A”字样,则其中“20Ω”表示；“1A”表示。

3.如图所示的电路中,M、N是两个接线柱,准备连接滑动变阻器：（1）当A接M,D接N时,滑片向右移动,连入电路的电阻将。

（2）当A接M,C接N时,滑片向左移动,连入电路的电阻将。

（3）当A接M,B接N时,滑片向右移动,连入电路的电阻将。

（4）当B接M,D接N时,滑片向左移动,连入电路的电阻将。

4.在下图四种接法中,当滑片P向右移动时,接入电路的电阻值增大的是（）5.如图所示是实验室常用的旋钮式电阻箱,该电阻箱的变阻范围为欧。

图中所示的电阻值为欧。

6.如图所示是一种可以调节台灯亮度的电位器的结构示意图,a、b、c是固定的接线柱,d是一段弧形电阻,e是一段接在b、d之间可在d上滑动的铜片。

为了使滑片e顺时针转动时灯泡变亮,则电位器接入电路的接线柱是（）(第5题图） (第6题图）A.a、b、cB. a、cC. a、bD. b、c7.如图所示,闭合开关S后,下列说法中正确的是（）A.滑片P向b端移动,连入电路的电阻变小B.滑片P向a端移动,小灯泡的亮度增强C.滑片P向b端移动,小灯泡变亮D.滑片P移动过程中,通过灯泡的电流不变8.如图给出的几种元件,用笔画线代替导线把它们连接起来。

要求：（1）当滑片向右滑动时,灯泡变亮。

（2）画出电路图。

9.如图所示,要求用滑动变阻器控制灯泡中电流大小,使滑片向右移动时灯泡变暗,电流表测电路中电流的大小,电压表测灯泡两端的电压,并画出电路图。

10．如图所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中R是电学中的什么元件_ ___；（3）油量表是用______________表改装的；（4）当油箱中的浮标向上运动时,R的电阻值将,对电流的阻碍作用将 ,此时电路中的电流将．(选填“增大”或“减小”)．11．某精密电子仪器中为了便于调节电路中的电流,其调节部分使用了两个滑动变阻器,如图14-7所示。
