气动调节阀选型基础知识

气动闸阀选型注意事项气动闸阀是一种常用的掌控阀门，由于其结构简单、启闭快速、耐磨性强等特点，被广泛应用于工业领域。

在进行气动闸阀选型时，需要注意以下几点：1. 工作介质在选型前需要考虑气动闸阀的工作介质，包括介质液体、气体或蒸汽的种类、温度、压力等因素。

不同的介质对于阀门的材质和密封要求都有不同的要求，因此需选择相应的材质和密封类型。

2. 阀门的材质气动闸阀一般由铸钢、钢镁铝、不锈钢、钛合金、铜合金等材质制成。

在选型中需要依据介质特性、温度和压力等因素选择阀门材质，确保阀门的性能和寿命。

3. 阀门的尺寸气动闸阀的尺寸要与管道或设备相匹配，以确保正常运行。

阀门的公称通径应与管道口径相等或略大于管道口径。

同时，还需考虑阀门工作时的流量和压力损失等因素，选择适合的阀门尺寸。

4. 阀门的类型气动闸阀包括平板闸阀、弹性座封闭闸阀、铸钢闸阀、硬密封闸阀等。

各种类型的阀门有着不同的优缺点，选型时需要依据使用要求、介质特性和运行环境等因素进行选择。

5. 阀门的密封性气动闸阀的密封性是特别紧要的。

在设备和管道系统中，阀门一旦显现泄漏，不仅会影响工艺生产和金属制品，还会对环境造成不良影响。

因此，在选型时需要考虑阀门的密封性能，包括阀门密封材料、结构和门体的压力容限等因素。

6. 阀门的运动形式气动闸阀的运动形式分为旋转和直线两种，旋转式阀门运动角度大、操作力小，但密封性较差；而直线式阀门操作力大、密封性好，但运动距离短。

在选型时需要依据实在的使用场景、操作要求等因素选择适合的运动形式。

7. 阀门的驱动方式气动闸阀分为手动掌控和自动掌控两种驱动方式。

手动掌控适用于简单的掌控场合，而自动掌控则紧要用于工艺自动化掌控系统中。

在选型时需要考虑掌控系统的要求、维护成本和运营管理等因素，做出最优的选择。

8. 阀门的安装方式气动闸阀的安装方式分为法兰连接和对夹连接两种。

在选择时，需要考虑管道系统的连接方式和使用要求，以确保阀门的稳定性和安全性。

气动调节阀选型及计算一、气动调节阀选型要考虑的因素1.工作条件：包括工作压力、温度、流量范围等。

根据工作条件选择耐压和耐温能力的阀门。

2.流体性质：包括流体介质、粘度、颗粒物含量等。

选择合适的材质和结构，以满足流体的要求。

3.阀门类型：包括截止阀、调节阀、蝶阀、球阀等。

根据需要选择适合的阀门类型。

4.尺寸：包括阀门的通径、连接方式等。

根据管道系统的尺寸，选择合适的阀门尺寸。

5.控制方式：包括手控、气动控制、电动控制等。

根据控制方式选择合适的气动调节阀。

二、气动调节阀计算方法1.流量计算：根据管道系统的需求，计算流体的流量。

流量的单位一般为标准立方米/小时（Nm3/h）或标准立方米/秒（Nm3/s）。

2.压力损失计算：根据流量和流体性质，计算气动调节阀的压力损失。

根据流量和压力损失曲线，选择合适的阀门型号。

3.动态特性计算：根据管道系统的要求，计算气动调节阀的开启时间、关闭时间、超调量等动态特性。

通过调节阀的参数和控制系统的调节，使阀门的动态特性满足要求。

4.使用寿命计算：根据气动调节阀的材料、结构和工作条件，计算阀门的使用寿命。

一般根据阀门的设计寿命和工作条件的要求，选择合适的气动调节阀。

总结：气动调节阀选型及计算是一个复杂的过程，需要考虑多个因素。

通过对工作条件、流体性质、阀门类型和尺寸等因素的综合分析，可以选择合适的气动调节阀。

在计算过程中，需要考虑流量、压力损失、动态特性和使用寿命等因素。

根据计算结果，选择合适的阀门型号和参数，以满足管道系统的要求。

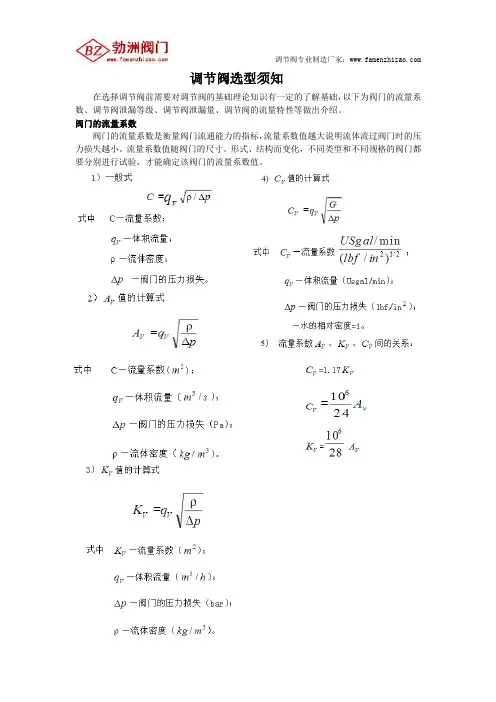

调节阀选型须知
在选择调节阀前需要对调节阀的基础理论知识有一定的了解基础，以下为阀门的流量系数、调节阀泄漏等级、调节阀泄漏量、调节阀的流量特性等做出介绍。

阀门的流量系数
阀门的流量系数是衡量阀门流通能力的指标，流量系数值越大说明流体流过阀门时的压力损失越小。

流量系数值随阀门的尺寸、形式、结构而变化，不同类型和不同规格的阀门都要分别进行试验，才能确定该阀门的流量系数值。

调节阀泄漏等级
调节阀泄漏量
调节阀的流量特性
调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。

最常见调节阀的流量特性有线性、等百分比、抛物线三种。

等百分比特性，其流量与开度曲线呈对数曲线。

这种特性在行程的每一点上，行程变化百分之多少和流量变化百分之多少是相等的。

特点是开度小时，流量变化小，开度大时，则流量变化大。

相对于调节来说，就是在不同开度上，具有相同的调节精度。

线性特性的相对行程和相对流量成直线关系。

单位行程的变化所引起的流量变化是不变的。

流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

抛物线特性的流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。

仅就调节阀的调节性能讲，以等百分比特性为最优，其调节稳定，调节性能好。

而抛物线特性又比线性特性的调节性能好。

但是，被调节的工艺对象特性如果和调节阀的特性配合（叠加、抵消）后，可能有利或不利与系统的调节性能，所以需要根据使用场合的要求不同，挑选调节阀的流量特性。

一般情况下，调节液位时使用线性特性阀，调节流量使用等百分比多一些。

气动薄膜调节阀的选型及安装调节阀须注意随着我国有色行业的迅猛发展，气动薄膜调节阀由于构造简单、操作方便、使用可靠、防火防爆等特点，广泛应用于氧化铝的生产过程。

而作为自动调节系统的重要一环，它的工作状态的好坏将直接影响自动控制过程，本文以自己的工作实践为根底，详细表达气动薄膜调节阀的工作原理、选型过程、安装及维修。

气动薄膜调节阀气动薄膜调节阀主要构造和工作原理气动执行器由执行机构和调节机构组成。

气动执行机构包括：气动薄膜、气动活塞、气动长行程三种执行机构、调节机构为：阀、闸板、调节阀等，有直、角行程2 种。

工作原理：当0.2~1kg/cm2 时的信号压力输人薄膜气室中，产生推力使推杆部件移动、弹簧被压缩产生的反作用力与信号压力在薄膜上产生的推力相平衡。

推杆的移动即是气动薄膜执行机构的行程。

正作用式：当薄膜气室的信号压力为零时，推杆部件位于下方，当薄膜气室内输人信号压力时，使推杆部件向下移动;反作用式：当薄膜气室的信号压力为零时，推杆部件位于上方，当薄膜气室内输人信号压力时，使推杆部件向上移动。

气动薄膜调节阀流特性和选型原则流量特性是指阀位开度和流量大小的关系，直接影响调节质量和系统的稳定性，与被调参数和设备对象，工艺流程有关。

1、理想流量特性调节阀两端压差不变时相对流量与相对开度(行程)的关系：Q/Qmax=f×l/L式中，Q 为某一开度时，调节阀的流量及阀杆行程;f 为阀芯系数;Qmax、L 为调节阀全开时的zui大流量及阀杆全行程。

理想流量特性取决于阀芯的尺寸，不同的阀芯曲面得到不同的理想流量特性。

2、工作流量特性分析调节阀前后端压差变化情况下得到的流量特性。

分为直线特性、对数特点、抛物线特性等。

抛物线特性介于直线和对数之间。

经计算、分析，直线特性调节阀工作在小开度时调节性强，相对流量变化率过于激烈，不易控制，小干扰大克服容易过头，引起系统振荡，而在大开度时，相对变化率下，调节性能弱，太迟钝，大的干扰不能很*服;对数特性是指单位开度变化所引起的相对流量变化值与此点相对流量成正比.经计算、分析，对数阀在小开度时放大倍数小，缓和平衡，利于操作控制，而在大开度时放大倍数大，工作能灵敏有效，是zui常用的阀门。

气动调节阀选型及计算执行器就是控制系统的终端控制元件,就是重要的环节,气动调节阀在常用的执行器中约占85﹪以上。

控制系统中因气动调节阀造成不能投运或运行不良者有占50﹪-60﹪以上。

其中除提供的工艺参数出入较大,阀制造质量欠佳与使用不当外,选型与计算的方法不妥则就是一个相当突出的因素。

因此,如何合理正确地选择与计算气动调节阀就就是自控设计中至关重要的问题了。

调节阀按调节仪表的控制信号,直接调节流体的流量,在控制系统中起着十分重要的作用。

要根据使用条件与用途来选择调节阀。

选择调节阀项目有:结构型式、公称通经、压力－温度等级、管道连接、上阀盖型式、流量特性、材料及执行机构等。

深入研究各个项目与它们之间的相互关系,就是极其重要的。

选择调节阀必须知道控制系统的各种工艺参数,以及调节仪表、管道连接等基本条件,才能正确地选择调节阀。

下面为一般选用调节阀的基本准则:(图一、图二)调节阀的选择工艺流体条件流体名称、流量、进/出口确认选择条件压力、全开/全关时压差、温度、比重、粘度、泥浆等。

选择品种规格调节仪表条件流量特性、作用型式、调节仪表输出信号等。

写出规格书管道连接条件公称压力、法兰连接型式、材料等。

(图二)选型与计算(定尺寸)就是选择一个调节阀的两个重要部分。

它们就是不同的,然而又就是互相关联的。

以往,各工业部门的自控设计的选阀工作有些基本上没有考虑到它们之间的内在联系。

对国内一般产品来说,用一组工艺参数计算两个不同阀型的流通能力,临界条件下的计算结果最大可相差40％以上。

不同结构的调节阀有其各自的压力恢复特性。

此特性用压力恢复系数F L或最大有效压差比X T表示。

一般的单、双座阀等属于低压力恢复阀,F L与X T较大;蝶阀与球阀等属于高压力恢复阀,F L与X T较小;偏心旋转阀则介于两者之间。

参数F L与X T的引入有助于在计算中根据已知的工艺参数来确定真正有效压差,以计算出精确的流通能力。

F L与X T的数值必须在阀型选定之后才能获得,而阀型的选定不仅与流体的性状、压力、温度、腐蚀性等因素有关,并且与流通能力、可调范围、允许压差等参数有关;但就是这些参数必须经计算后才能得到,而往往由于这些参数的限制又必须改选阀型;因此问题的关键就在于要设计出一套合理的方法与步骤,把选型与计算作为一个有机的整体综合起来考虑。

调节阀计算选型使用的资料调节阀是一种用于调节流体流量和压力的装置，广泛应用于工业生产和流程控制中。

调节阀的选型是一个复杂的过程，需要综合考虑多个因素，如流体性质、工艺要求、系统参数等。

下面将介绍调节阀选型所需的几种主要资料：1.系统参数：首先需要了解系统的工作压力、温度、流量和管道尺寸。

这些参数将直接影响到调节阀的选型和性能要求。

2.流体性质：了解流体的介质性质，如液体或气体、PH值、密度、粘度、压差等。

这些数据将决定调节阀的材质选择、密封要求以及流量特性。

3.工艺要求：根据工艺要求来确定调节阀的特殊功能，如温度补偿、压力平衡、防冲击等。

此外，还需要考虑阀门的快开快关功能、密封可靠性、噪声振动控制等。

4.标准和规范：了解国家或地区的相关标准和规范，如ISO、ASME、ANSI等。

这些标准将指导调节阀的选择、安装和维护。

5.厂家数据和目录：查阅调节阀生产厂家提供的产品数据和技术目录，了解不同型号和规格的调节阀参数、流量特性曲线、失效模式等。

同时，还可以比较不同厂家的产品性能和价格。

7.软件和计算工具：一些专业软件和在线计算工具可以帮助进行调节阀选型和性能计算。

这些工具可以根据输入的参数快速分析和比较不同型号的调节阀。

8.经验和判断：综合考虑以上因素后，根据工程师的经验和判断来做最终的调节阀选型决策。

因为每个实际应用场景都是独一无二的，所以经验和判断在选型过程中起着重要的作用。

调节阀的选型是一个综合考虑各种因素的复杂过程，没有固定的标准答案。

因此，选型前需要对所需的资料进行详细的调查和收集，以确保选用的调节阀能够满足实际需求和工艺要求。

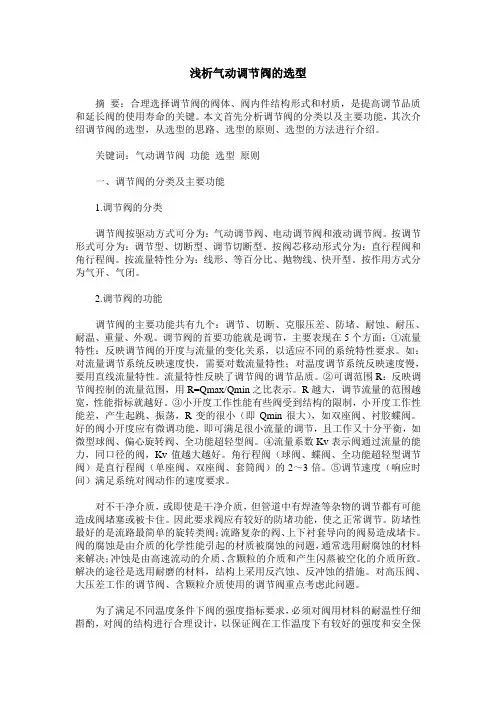

浅析气动调节阀的选型摘要：合理选择调节阀的阀体、阀内件结构形式和材质，是提高调节品质和延长阀的使用寿命的关键。

本文首先分析调节阀的分类以及主要功能，其次介绍调节阀的选型，从选型的思路、选型的原则、选型的方法进行介绍。

关键词：气动调节阀功能选型原则一、调节阀的分类及主要功能1.调节阀的分类调节阀按驱动方式可分为：气动调节阀、电动调节阀和液动调节阀。

按调节形式可分为：调节型、切断型、调节切断型。

按阀芯移动形式分为：直行程阀和角行程阀。

按流量特性分为：线形、等百分比、抛物线、快开型。

按作用方式分为气开、气闭。

2.调节阀的功能调节阀的主要功能共有九个：调节、切断、克服压差、防堵、耐蚀、耐压、耐温、重量、外观。

调节阀的首要功能就是调节，主要表现在5个方面：①流量特性：反映调节阀的开度与流量的变化关系，以适应不同的系统特性要求。

如：对流量调节系统反映速度快，需要对数流量特性；对温度调节系统反映速度慢，要用直线流量特性。

流量特性反映了调节阀的调节品质。

②可调范围R：反映调节阀控制的流量范围，用R=Qmax/Qmin之比表示。

R越大，调节流量的范围越宽，性能指标就越好。

③小开度工作性能有些阀受到结构的限制，小开度工作性能差，产生起跳、振荡，R变的很小（即Qmin很大），如双座阀、衬胶蝶阀。

好的阀小开度应有微调功能，即可满足很小流量的调节，且工作又十分平衡，如微型球阀、偏心旋转阀、全功能超轻型阀。

④流量系数Kv表示阀通过流量的能力，同口径的阀，Kv值越大越好。

角行程阀（球阀、蝶阀、全功能超轻型调节阀）是直行程阀（单座阀、双座阀、套筒阀）的2～3倍。

⑤调节速度（响应时间）满足系统对阀动作的速度要求。

对不干净介质，或即使是干净介质，但管道中有焊渣等杂物的调节都有可能造成阀堵塞或被卡住。

因此要求阀应有较好的防堵功能，使之正常调节。

防堵性最好的是流路最简单的旋转类阀；流路复杂的阀、上下衬套导向的阀易造成堵卡。

阀的腐蚀是由介质的化学性能引起的材质被腐蚀的问题，通常选用耐腐蚀的材料来解决；冲蚀是由高速流动的介质、含颗粒的介质和产生闪蒸被空化的介质所致。

调节阀选型指南之—弹簧范围的选择一、“标准弹簧范围”的错误说法应予纠正弹簧是气动调节阀的主要零件。

弹簧范围是指一台调节阀在静态启动时的膜室压力到走完全行程时的膜室压力，字母用Pr表示。

如Pr为20～100KPa，表示这台调节阀静态启动时膜室压力是20KPa，关闭时的膜室压力是100KPa。

常用的弹簧范围有20～100KPa、20～60KPa、60～100KPa、60～180KPa、40～200KPa…由于气动仪表的标准信号是20～100KPa，因此传统的调节阀理论把与气动仪表标准信号一致的弹簧范围（20～100KPa）定义成标准弹簧范围。

调节阀厂家按20～100KPa作为标准来出厂，这是十分错误的。

为了保证调节阀正常关闭和启动，就必须用执行机构的输出力克服压差对阀芯产生的不平衡力，我们知道对气闭阀膜室信号压力首先保证阀的关闭到位，然后再继续增加的这部分力，才把阀芯压紧在阀座上克服压差把阀芯顶开。

我们又知道，不带定位器调节阀的最大信号压力是100KPa，它所对应的20～100KPa的弹簧范围只能保证阀芯走到位，再也没有一个克服压差的力量，阀门工作时必然关不严造成内漏。

为此，就必须调整或改变弹簧范围，但是，把它说成“标准弹簧范围”就出问题了，因为是标准就不能改动。

如果我们坚持标准，按“标准弹簧范围”来调整，那么，它又怎么能投用呢?在现实中，却有许多使用厂家和安装公司；都坚持按“标准弹簧范围”20～100KPa来调整和验收调节阀，又确实发生阀门关不严的问题。

错误的根源就在此。

正确的提法应该是“设计弹簧范围”，是我们设计生产弹簧的零件参数。

工作时根据气开气闭还要作出相应的调整，我们称为工作弹簧范围。

仍以上述为例，设计弹范围20～100KPa，对气闭阀我们可以将工作弹簧范围调到10～90KPa，这样就有10KPa，作用在膜室的有效面积Ae 上；又如气开阀，有气打开，无气时阀关闭，此时克服压差靠的是弹簧的预紧力。

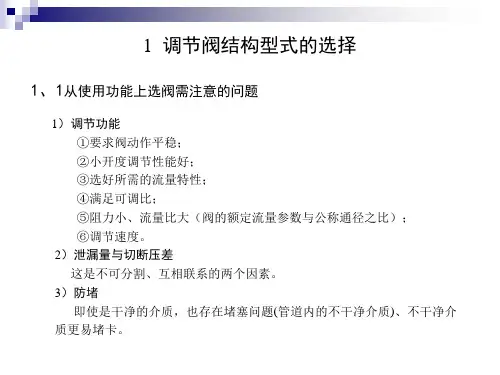

调节阀基本选型原则一、调节阀结构形式选择及选择时应注意的问题1、根据工艺要求、调节功能、泄露等级及切断压差、耐压及耐温、冲蚀、气蚀及腐蚀、流体介质、使用生命周期、维护及备件、性价比等，建议选择顺序是：单双座（Globe）、笼式单双座（Cage）、偏心旋转阀、蝶阀、角阀、球阀（V.O）、三通阀、特殊调节阀等。

2、调节阀结构形式选择时注意的问题a、严密关闭阀（TSO）选择顺序为：球阀、单座阀、偏心阀、蝶阀、角型阀等。

阀芯阀座密封型式：——阀芯硬密封/阀座应密封，用于不干净介质、高温、高压、高压差场合，泄露等级5级；——阀芯硬密封/阀座软密封，用于一般场合，泄露等级5级或6级；——必须提出最大切断压差，是选择阀的关键条件之一；——必要时提出紧急切断动作时间。

b、高温高压、高差压阀选择顺序为：角型阀、单座阀、套筒阀。

——特别注意“空化（cavitation，气蚀、空蚀）”、“阻塞流（闪点）”导致阀芯。

阀座损坏，带来噪音和振动的危害；锅炉主给水调节阀、给水旁路阀调节。

给水再循环调节阀。

减温水调节阀、凝结水再循环调节阀。

锅炉连续排污调节阀、减温水调节阀。

凝结水再循环调节阀、锅炉连续排污调节阀、高压蒸汽压力调节、合成氨高压差调节阀等；——高压、高压差调节阀阀体选用锻钢件；——高压、高压差调节阀应选用带多级套筒式、多级阀芯式、多级叠板式等防空化组件；二、调节阀的作用方式选择a、根据工艺生产安全确定气开阀（FC-气源故障时阀关），气关阀（FO-气源故障时阀开），由工艺专业确定并在PID表示。

b、执行机构作用方式的选择正作用：信号增加，推杆向下运动；反作用：信号增加，推杆向上运动；——建议单导向（FO）配正作用执行机构；单导向（FC)配反作用执行机构；双导向（FC/FO）配正作用执行机构。

三、调节阀执行机构选择根据可靠性、经济性、动作平稳、足够的输出力、结构简单、维护方便、重量轻等因素，建议选择顺序：气动薄膜执行机构（直行程用）、气缸执行机构（单气缸弹簧复位、双气缸）直行程、角行程均适用、电动执行机构（包括马达驱动阀MOV）、液动执行机构。

气动调节阀国标型号摘要：一、气动调节阀国标型号的含义二、国标型号的气动调节阀分类与特点三、气动调节阀国标型号的选择与应用四、国标型号气动调节阀的维护与保养正文：一、气动调节阀国标型号的含义气动调节阀国标型号是指符合我国国家标准的气动调节阀产品。

它遵循GB/T 12238-2006《工业阀门通用设计规范》等相关国家标准，具有明确的型号、规格、性能和质量要求。

国标型号的气动调节阀为我国工业自动化领域提供了重要的调节设备。

二、国标型号的气动调节阀分类与特点1.分类：国标型号的气动调节阀可分为直通单座、直通双座、角座、套筒、三通、四通等类型，满足各种工程需求。

2.特点：国标型号气动调节阀具有以下特点：（1）采用优质材料制造，具有良好的耐腐蚀、耐磨损、耐高温性能。

（2）阀门密封性能好，泄漏量小，具有良好的切断性能。

（3）执行器采用气缸式设计，具有输出力大、动作速度快等特点。

（4）电气控制部分采用一体化设计，便于与自动化控制系统连接。

三、气动调节阀国标型号的选择与应用1.选择：在选择气动调节阀国标型号时，应根据工艺要求、工作介质、阀门规格、动作速度等因素进行综合考虑。

2.应用：国标型号气动调节阀广泛应用于石油、化工、冶金、水处理、气体输送等领域的自动化控制系统中，实现流量的调节、切断、切换等功能。

四、国标型号气动调节阀的维护与保养1.定期检查阀门各部件，确保正常运行。

2.保持阀门清洁，避免异物进入阀门内部。

3.定期检查阀门密封性能，发现问题及时处理。

4.定期给阀门执行器添加润滑油，保持其正常工作。

5.定期检查电气控制部分，确保其可靠连接、稳定工作。

综上所述，气动调节阀国标型号在遵循国家标准的基础上，具有良好的性能和广泛的应用。

在实际工程中，合理选择和正确使用国标型号气动调节阀，可以提高自动化控制系统的稳定性和可靠性。

气动调节阀选型及计算执行器是控制系统的终端控制元件，是重要的环节，气动调节阀在常用的执行器中约占85﹪以上。

控制系统中因气动调节阀造成不能投运或运行不良者有占50﹪-60﹪以上。

其中除提供的工艺参数出入较大，阀制造质量欠佳和使用不当外，选型与计算的方法不妥则是一个相当突出的因素。

因此，如何合理正确地选择和计算气动调节阀就是自控设计中至关重要的问题了。

调节阀按调节仪表的控制信号，直接调节流体的流量，在控制系统中起着十分重要的作用。

要根据使用条件和用途来选择调节阀。

选择调节阀项目有：结构型式、公称通经、压力－温度等级、管道连接、上阀盖型式、流量特性、材料及执行机构等。

深入研究各个项目和它们之间的相互关系，是极其重要的。

选择调节阀必须知道控制系统的各种工艺参数，以及调节仪表、管道连接等基本条件，才能正确地选择调节阀。

下面为一般选用调节阀的基本准则：(图一、图二)调节阀的选择工艺流体条件流体名称、流量、进/出口确认选择条件压力、全开/全关时压差、温度、比重、粘度、泥浆等。

选择品种规格调节仪表条件流量特性、作用型式、调节仪表输出信号等。

写出规格书管道连接条件公称压力、法兰连接型式、材料等。

（图二）选型和计算（定尺寸）是选择一个调节阀的两个重要部分。

它们是不同的，然而又是互相关联的。

以往，各工业部门的自控设计的选阀工作有些基本上没有考虑到它们之间的内在联系。

对国内一般产品来说，用一组工艺参数计算两个不同阀型的流通能力，临界条件下的计算结果最大可相差40％以上。

不同结构的调节阀有其各自的压力恢复特性。

此特性用压力恢复系数F L或最大有效压差比X T表示。

一般的单、双座阀等属于低压力恢复阀，F L和X T较大；蝶阀和球阀等属于高压力恢复阀，F L和X T 较小；偏心旋转阀则介于两者之间。

参数F L和X T的引入有助于在计算中根据已知的工艺参数来确定真正有效压差，以计算出精确的流通能力。

F L和X T的数值必须在阀型选定之后才能获得，而阀型的选定不仅与流体的性状、压力、温度、腐蚀性等因素有关，并且与流通能力、可调范围、允许压差等参数有关；但是这些参数必须经计算后才能得到，而往往由于这些参数的限制又必须改选阀型；因此问题的关键就在于要设计出一套合理的方法和步骤，把选型和计算作为一个有机的整体综合起来考虑。

气动调节阀的标准尺寸1.阀体：气动调节阀的阀体通常为球形或圆柱形，采用铸铁、铸钢或不锈钢等材料制成。

标准尺寸的阀体通常有1/2英寸到80英寸等多种规格。

2.阀座：阀座是阀体上的一个环形部件，用于密封阀体与阀盘之间的空隙。

阀座一般由不锈钢或金属密封材料制成，常见的标准尺寸有DN15到DN200等。

3.阀盘：阀盘是气动调节阀中的动态密封部件，通常采用不锈钢或锻钢材料制成。

阀盘上通常带有凸缘和孔径，以便与阀座和阀杆安装连接。

标准尺寸的阀盘有DN15到DN200等规格。

4. 阀杆：阀杆是连接阀盘和执行器的部件，通常由不锈钢制成。

阀杆的标准尺寸主要包括直径和长度两个方面。

直径一般分为8mm、10mm、12mm等多种规格，长度一般有300mm、400mm、600mm等。

5.执行器：执行器是气动调节阀中的关键部件，通过对执行器的控制和调节，可以实现对阀门的开闭以及介质的调节。

执行器的标准尺寸主要包括大小、压力和工作方式。

大小一般有1/4英寸到12英寸等多种规格，压力一般有0.1MPa到1.6MPa等多种规格，工作方式一般有单作用和双作用两种。

1.气动调节阀的工作原理：气动调节阀通过对气动执行器施加控制信号，使其对阀杆施加力，从而实现阀门的开闭和介质的调节。

2.气动调节阀的调节特性：气动调节阀的调节特性决定了它在不同工况下的调节效果。

常见的调节特性有线性特性、等百分比特性、快速特性等。

3.气动调节阀的控制方式：气动调节阀可以通过手动、电动或远程操作实现对阀门的控制。

其中，远程操作是利用控制系统对气动调节阀进行远程监控和控制，实现自动化控制。

4.气动调节阀的应用领域：气动调节阀广泛应用于石油、化工、冶金、电力等行业的流程控制中，主要用于流体介质的调节和控制。

常见的应用领域包括流量控制、压力控制、温度控制等。

总结：气动调节阀的标准尺寸包括阀体、阀座、阀盘、阀杆、执行器等部件，主要应用于流体介质的调节和控制。

其技术及应用涉及工作原理、调节特性、控制方式等多个方面，适用于石油、化工、冶金、电力等多个行业的流程控制。

气动调整阀的选择气动调整阀起着至关紧要的作用，对它的使用不但要技术过硬，同时质量关也要有保证，这就要求对气动调整阀进行必须的维护与保养，而且阀门维护保需要以科学的态度对待，才略使阀门维护工作实现应有的效果和应用的目的。

气动调整阀日常维护保养注意事项：1、气动调整阀应存干燥通风的室内，通路两端须堵塞。

2、长期存放的气动调整阀应定期检查，清除污物，并在加工面上涂防锈油。

3、安装后，应定期进行检查，重要检查项目：（1）密封面磨损情况。

（2）阀杆和阀杆螺母的梯形螺纹磨损情况。

（3）填料是否过时失效，如有损坏应适时更换。

（4）气动调整阀检修装配后，应进行密封性能试验。

气动调整阀使用维护注意事项：1、使用维护的目的，在于延长气动调整阀寿命和保证启闭牢靠。

2、阀杆螺纹，常常与阀杆螺母摩擦，要涂一点黄干油、二硫化钼或石墨粉，起润滑作用。

3、不常常启闭的气动调整阀，也要定期转动手轮，对阀杆螺纹添加润滑剂，以防咬住。

4、室外气动调整阀，要对阀杆加保护套，以防雨、雪、灰尘锈污。

5、如气动调整阀系机械待动，要定时对变速箱添加润滑油。

6、要常常保持气动调整阀的清洁。

7、要常常检查并保持气动调整阀另部件完整性。

如手轮的固定螺母脱落，要配齐、不能凑合使用，否则会磨园阀杆上部的四方，渐渐失去搭配牢靠性，乃至不能开动。

8、不要依靠气动调整阀支持其它重物，不要在气动调整阀上站立。

9、阀杆，特别是螺纹部分，要常常擦拭，对已经被灰尘弄脏的润滑剂要换成新的，由于灰尘中含有硬杂物，简单磨损螺纹和阀杆表面，影响使用寿命气动单座调整阀。

气动调整阀的选择任何一个掌控系统在投运前，必须正确选择调整器的正反作用，使掌控作用的方向正确，否则，在闭合回路中进行的不是负反馈而是正反馈，它将不绝增大偏差，最后必将把被控变量引导到最高或最低的极限值上。

在一个单回路掌控系统中，只要调整器的放大系数Kc、调整阀的放大系数Kv、被控对象的放大系数Ko的乘积为正，就能实现负反馈掌控。

气动调节阀国标型号摘要：一、气动调节阀概述二、国标型号分类三、气动调节阀选型注意事项四、应用领域及优势五、结论正文：一、气动调节阀概述气动调节阀是一种利用压缩空气驱动，实现流体控制和调节的自动化基础元件。

它广泛应用于工业自动化、流体控制系统、暖通空调、给排水等领域，对气体、液体等介质进行流量、压力、温度等参数的调节。

二、国标型号分类根据我国国家标准GB/T 12238-2006《通用阀门钢制阀门法兰连接和对焊连接》规定，气动调节阀国标型号主要包括以下几种：1.直通单座调节阀：ZZYP、ZZYM、ZZYL等；2.直通双座调节阀：ZZXP、ZZXM、ZZXL等；3.角式调节阀：ZZJP、ZZJM、ZZJL等；4.套筒式调节阀：ZZSN、ZZSF、ZZSL等；5.笼式调节阀：ZZGP、ZZGD、ZZGL等；6.偏心旋转阀：ZZHR、ZZHM、ZZHL等。

三、气动调节阀选型注意事项1.选用气动调节阀时，应根据实际工况、介质特性、调节范围、安装空间等因素进行综合考虑；2.选择合适的阀门类型，如直线型、等百分比型、抛物线型等；3.注意阀门材质，确保介质与阀门材料相容，避免腐蚀、磨损等问题；4.考虑阀门尺寸和重量，确保安装、操作和维护的方便；5.选用合适的执行器，根据调节阀的工作压力、行程等参数选择合适的气缸、气动元件等；6.考虑电气、气动附件，如限位开关、定位器、减压阀等，以实现精确控制。

四、应用领域及优势气动调节阀具有以下应用领域及优势：1.应用领域：石油、化工、冶金、建材、医药、食品等行业；2.优势：a.结构简单，维护方便；b.动作速度快，响应时间短；c.节能环保，减少能源消耗；d.控制精度高，实现精确调节；e.安全性高，防爆、抗电磁干扰能力强。

五、结论气动调节阀作为流体控制系统的重要组成部分，在工业生产等领域具有广泛的应用。

了解国标型号分类、选型注意事项，可以帮助我们更好地选用合适的气动调节阀，实现精确控制，提高生产效率。

调节阀选型要点气动薄膜调节阀的组成：气动薄膜调节阀主要由气室、薄膜、推力盘、弹簧、推杆、调节螺母。

阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。

调节阀分为执行结构和阀体部分，气动薄膜调节阀的执行机构是气动薄膜。

执行机构是调节阀的推动装置他按信号的大小产生相应的推力，是推杆产生相应的位移，从而带动调节阀的阀芯动作。

阀体部分是调节阀的调节部分，他直接与介质接触，有阀芯的动作，从而改变调节阀的截流面积，达到调节作用。

气动执行器由执行机构和调节机构组成。

气动执行机构包括：气动薄膜、气动活塞、气动长行程三种执行机构。

调节机构为：阀、闸板、调节阀等，有直、角行程2种。

该阀是由气动薄膜执行机构和调节阀组成。

气动薄膜调节阀选型要点1、根据使用要求选型气动薄膜调节阀由阀芯和阀体（包括阀座）两部分组成，按不同的使用要求有不同的结构形式，气动薄膜调节阀主要有直通单座阀、双座调节阀和高压角式调节阀。

2、根据安全性选型气动薄膜调节阀有气开阀和气闭阀两种形式。

根据不同生产工艺上的安全和使用要求考虑，当信号压力中断时调节阀处于打开或关闭位置，对工艺生产造成的危害性大小而定。

如果阀门处于关闭位置时危害小，则选用气开阀，信号压力中断时，使调节阀处于关闭位置，反之，则选用气闭阀。

3、根据流量特性选型在自控系统的设计过程中选择气动薄膜调节阀应着重考虑流量特性。

典型的理想特性有直线流量特性、等百分比流量特性（对数流量特性）、快开流量特性和抛物线流量特性四种。

4、调节阀口径的选择应根据已知的流体计算出所要求的流量系数CV值，再根据产品技术参数表选取合适的调节阀口径。

在计算CV值时要注意液体、气体、水蒸气和其它蒸气的区别。
