调节阀的分类

调节阀最大关闭压差1. 什么是调节阀？调节阀是一种常用的流体控制装置，用于控制流体（液体、气体等）的流量、压力、温度等参数。

调节阀通常由阀体、阀芯、执行机构和控制系统组成。

2. 调节阀的工作原理调节阀通过改变阀芯的位置，调整流体通过阀体的截面积，从而改变流体的流量或压力。

当控制系统感知到流体参数的变化时，会发出信号，执行机构将阀芯移动到相应的位置，达到控制流体参数的目的。

3. 调节阀的分类根据阀芯的结构和工作原理，调节阀可以分为以下几类：•直通式调节阀：阀芯与流体流向平行，适用于流量调节；•直角式调节阀：阀芯与流体流向垂直，适用于压力调节；•偏心旋转式调节阀：阀芯呈偏心旋转运动，适用于流量和压力调节；•三通调节阀：具有三个流体通道，适用于流量分配和调节。

4. 调节阀的最大关闭压差调节阀的最大关闭压差是指在阀芯完全关闭的情况下，阀体两侧的压差的最大允许值。

超过最大关闭压差，阀芯可能无法完全关闭，导致流体泄漏或无法实现预期的流量或压力控制。

最大关闭压差是调节阀设计和制造的重要参数，需要根据实际工况和流体性质来确定。

一般情况下，调节阀的最大关闭压差应根据以下几个因素进行考虑：4.1 流体性质流体的密度、粘度、温度等性质对最大关闭压差的影响较大。

高密度、高粘度的流体会增加阀芯关闭的阻力，从而降低最大关闭压差。

高温流体可能引起阀芯和阀座的膨胀，增加泄漏风险，因此需要降低最大关闭压差。

4.2 阀芯材料和密封结构阀芯材料的强度和耐磨性会影响最大关闭压差。

一般来说，使用硬质合金或陶瓷等材料的阀芯更能承受较大的关闭压差。

密封结构的设计和材料的选择也会影响最大关闭压差，需要保证良好的密封性能。

4.3 阀体结构和强度阀体的结构和强度对最大关闭压差的承受能力有影响。

结构紧凑、强度高的阀体更能承受较大的关闭压差。

同时，阀体的内部流道设计也应考虑流体的流动特性，以减小关闭压差对阀芯的影响。

4.4 控制系统的精度和响应速度调节阀的最大关闭压差还与控制系统的精度和响应速度相关。

浅谈调节阀的安装和调试调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件.一般由执行机构和阀门组成.如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种。

按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。

调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质.英文名:control valve,位号通常FV开头。

调节阀常用分类:气动调节阀，电动调节阀，液动调节阀,自力式调节阀。

对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。

对于现场有防爆要求时,应选用气动执行机构。

从节能方面考虑，应尽量选用电动执行机构。

若调节精度高，可选择液动执行机构.如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。

调节阀的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。

组合形式有4种即正正（气关型）、正反（气开型)、反正(气开型）、反反（气关型），通过这四种组合形成的调节阀作用方式有气开和气关两种。

对于调节阀作用方式的选择，主要从三方面考虑:a）工艺生产安全；b）介质的特性；c）保证产品质量,经济损失最小。

引言随着科学技术的进步，生产过程自动化中用来控制流体流量的调节阀已普遍应用于各个行业.对于热力、化工控制系统,作为最终控制过程介质各项质量及安全生产指标的调节阀，在稳定生产、优化控制、维护及检修成本控制等方面起着举足轻重的作用。

在调节阀的应用中，计算与选型是前提，安装与调试是关键,使用与维护是目的。

调节阀如果安装不当，或者调试不好,就起不到调节的作用，甚至会成为系统的累赘。

1、调节阀的安装1.1 安装的基本原则调节阀的安装应遵循国家有关标准，按照设计图纸和设计文件的规定严格执行。

调节阀的分类
调节阀可以按照不同的分类方式进行分类，常见的分类如下：
1. 根据控制方式分类：
- 手动调节阀：需要人工操作来调节阀门开度。

- 自动调节阀：根据外部信号或自身传感器感知的参数来自
动调节阀门开度。

2. 根据结构形式分类：
- 直线式调节阀：阀芯直线运动，通过改变阀门开度来调节
流量。

- 角式调节阀：阀芯通过旋转角度来调节流量，可实现快速
响应和精确的调节。

3. 根据工作原理分类：
- 压力调节阀：根据压力变化来调节流量，如安全阀、减压
阀等。

- 温度调节阀：根据温度变化来调节流量，如温度控制阀等。

- 流量调节阀：根据流量变化来调节阀门开度，如流量调节阀、节流阀等。

4. 根据阀门用途分类：
- 水力控制阀：用于调节水力系统中的流量和压力。

- 气动控制阀：通过气压信号来调节阀门开度，用于气动系
统中的流量和压力调节。

- 电动控制阀：通过电动信号来调节阀门开度，用于电动系
统中的流量和压力调节。

需要注意的是，由于调节阀种类繁多，上述分类方式并不一定包含所有的调节阀类型，实际使用中还会根据具体应用和工艺要求进行更加细致的分类。

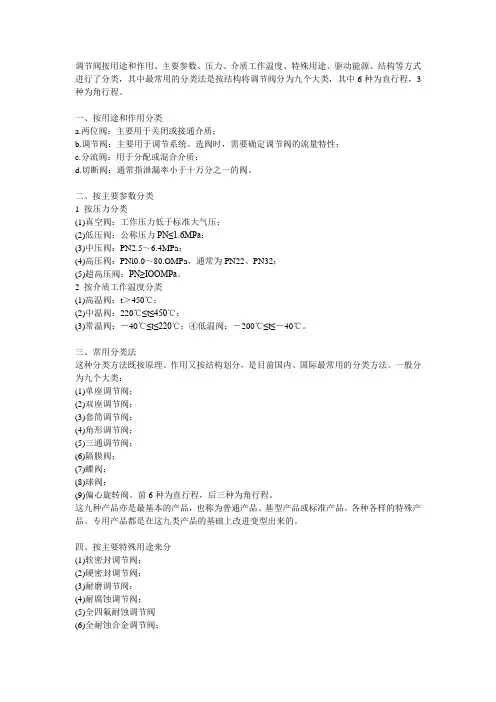

调节阀按用途和作用、主要参数、压力、介质工作温度、特殊用途、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，其中6种为直行程，3种为角行程。

一、按用途和作用分类a.两位阀：主要用于关闭或接通介质；b.调节阀：主要用于调节系统。

选阀时，需要确定调节阀的流量特性；c.分流阀：用于分配或混合介质；d.切断阀：通常指泄漏率小于十万分之一的阀。

二、按主要参数分类1 按压力分类(1)真空阀：工作压力低于标准大气压；(2)低压阀：公称压力PN≤1.6MPa；(3)中压阀：PN2.5～6.4MPa；(4)高压阀：PNl0.0～80.OMPa，通常为PN22、PN32；(5)超高压阀：PN≥IOOMPa。

2 按介质工作温度分类(1)高温阀：t＞450℃；(2)中温阀：220℃≤t≤450℃；(3)常温阀：－40℃≤t≤220℃；④低温阀：－200℃≤t≤－40℃。

三、常用分类法这种分类方法既按原理、作用又按结构划分，是目前国内、国际最常用的分类方法。

一般分为九个大类：(1)单座调节阀；(2)双座调节阀；(3)套筒调节阀；(4)角形调节阀；(5)三通调节阀；(6)隔膜阀；(7)蝶阀；(8)球阀；(9)偏心旋转阀。

前6种为直行程，后三种为角行程。

这九种产品亦是最基本的产品，也称为普通产品、基型产品或标准产品。

各种各样的特殊产品、专用产品都是在这九类产品的基础上改进变型出来的。

四、按主要特殊用途来分(1)软密封调节阀；(2)硬密封调节阀；(3)耐磨调节阀；(4)耐腐蚀调节阀；(5)全四氟耐蚀调节阀(6)全耐蚀合金调节阀；(7)紧急动作切断或放空阀；(8)防堵调节阀；(9)耐蚀防堵切断阀；(10)保温夹套阀；(11)大压降切断阀；(12)小流量调节阀；(13)大口径调节阀；(14)大可调比调节阀；(15)低S节能调节阀；(16)低噪音阀；(17)精小型调节阀；(18)衬里（橡胶、四氟、陶瓷）调节阀；(19)水处理专用球阀；(20)烧碱专用阀；(21)磷铵专用阀；(22)氯气调节阀；(23)波纹管密封阀……五、按驱动能源分类(1)气动调节阀；(2)电动调节阀；(3)液动调节阀。

调节阀的种类和工作原理调节阀是一种常用的控制元件，广泛应用于工农业生产中的流体控制系统中。

它可以通过改变流体介质的流动阻力，来达到控制介质流量、压力、温度等参数的目的。

根据不同的工作原理和应用场景，调节阀可以分为多种不同类型。

一、按照工作原理分类：1.堵塞式调节阀：这是最简单的一种调节阀，通过改变调节阀的流通截面积来改变介质的流量。

常见的堵塞式调节阀有活塞阀和球阀等。

2.悬浮式调节阀：这类调节阀通过机械作用改变阀芯与阀座之间的接触面积，从而调节介质的流量。

悬浮式调节阀主要有蝶阀、截止阀和旋塞阀等。

3.偏心旋转式调节阀：这类调节阀采用偏离轴线的角度来改变通流截面积，从而控制介质的流量。

主要有偏心旋转阀和偏心旋转球阀等。

4.调节截止式调节阀：这类调节阀通过改变截止阀芯的位置，来改变介质的流量。

调节截止式调节阀属于阀的一种形式，可以是手动或自动控制。

二、按照使用场景分类：1.控制阀：这种调节阀主要用于需要对流体参数进行精确控制的场合，如石油、化工、电力等工业领域。

它具有精度高、响应迅速、可靠性好等特点。

2.限流阀：这种调节阀主要用于控制介质的流量，常用于热力系统、给水系统等。

它可以通过改变阀门开度来限制流体的流量，并能保持设定的压差。

3.安全阀：这种调节阀主要用于在设备或管道压力超过规定的数值时，从而防止设备或管道因超压而受损。

它具有结构简单、启闭速度快、可靠性高等特点。

4.疏水阀：这种调节阀主要用于排出热力设备中的冷凝水和非凝结性气体。

它可以根据温度和压力变化，自动排出冷凝水或气体，保持热力设备的正常运行。

5.调节及切割阀：这种调节阀主要用于对流体压力和温度进行控制，常用于暖通空调系统、给排水系统等。

它可以根据需要调节阀门的开启程度，控制介质的流量和温度。

不同类型的调节阀根据不同的工作原理和应用场景具有各自特点，以满足不同领域和场合对流体控制的需求。

随着科技的发展，各种新型的调节阀也在不断涌现，使得控制系统的性能和效率得到不断提升。

调节阀的种类及分类调节阀又称控制阀，是工业自动化过程控制领域中，用动力操作去改变调节管道介质流量、压力、温度、液位等工艺参数的装置。

主要由操作执行机构与调节阀阀体组成，接受相关信号，改变阀门的开度大小，从而达到对管道介质工艺参数的连续调节！但调节阀的产品类型很多，及控制形式的多变，而且还在不断地更新和变化，用户应认真熟知此分类方法！一般来说，调节阀的阀体是通用的，可以与电动执行机构或其它执行机构匹配使用，按所配控制执行装置可分为三大种类：电动调节阀、气动调节阀、自力式调节阀1，电动调节阀电动调节阀是一种应用非常广泛的控制阀门，主要由电动执行机构和调节阀门组成，以电力为动力，通过接收控制器的信号，驱动改变阀门开关的大小，调节流体通路的面积，从而达到改变流体的流量、压力、温度等工况参数。

2，气动调节阀气动调节阀是以压缩空气为动力，由控制器的信号调节流体通路的面积，以改变流体流量的阀门，气动调节阀一般都采用气动薄膜执行机构，因此也称为气动薄膜调节阀，相较电动调节阀无需再采取防爆措施等优点，应用范围十分广泛。

3，自力式调节阀自力式调节阀也称为直接作用式调节阀，是不需要任何外加能源，直接利用被调介质的能量来操纵调节机构，实现自动控制，实现温度、压力、流量等参数的调节。

国内最常用的分类方法还有以下几种：按调节形式、流量特性、用途和作用、阀芯形状、特殊用途（即特殊、专用阀）、上阀盖形式等方式进行分类，其它温度计压力分类已省略！一，按调节形式可分为：调节型、切断型、调节切断型；二，按流量特性可分为：线性、对数型（百分比）、抛物线、快开；三，按用途和作用分类：1、两位阀：主要用于关闭或接通介质；2、调节阀：主要用于调节系统，选阀时，需要确定调节阀的流量特性；3、分流阀：用于分配或混合介质；4、切断阀：通常指泄漏率小于十万分之一的阀。

四，按上阀盖形式分类：（a）普通型；（b）散（吸）热型；（c)长颈型；（d）波纹管密封型。

电动调节阀型号摘要：本文介绍了电动调节阀的分类、工作原理以及常用型号的特点和应用。

通过对电动调节阀型号进行分析和比较，帮助读者选择适合自己需求的电动调节阀。

引言电动调节阀作为一种重要的自动控制设备，在工业生产和生活中起着关键作用。

它通过电动执行机构控制阀门的开启程度，从而实现流体的调节和控制。

电动调节阀具有精确的控制能力、可编程性以及与现代控制系统的良好兼容性等优点，使其广泛应用于化工、石油、电力、水处理等领域。

一、电动调节阀的分类电动调节阀可根据阀体类型、执行机构类型以及控制方式进行分类。

1. 阀体类型分类电动调节阀的阀体类型通常有蝶阀、球阀和截止阀等。

蝶阀结构简单、体积小、重量轻，流阻小，但适用压力和温度范围相对较低；球阀具有圆滑的流体通道、快速的开启和关闭速度，适用于较高的压力和温度；截止阀适用于要求较高的流体截断性能。

2. 执行机构类型分类电动调节阀的执行机构类型通常有直行程执行器和角行程执行器两种。

直行程执行器结构简单，控制精度较高，常用于小口径的电动调节阀；角行程执行器适用于大口径电动调节阀，能够实现更大的扭矩输出。

3. 控制方式分类按照电动调节阀的控制方式，可以分为两位控制和多位控制两种。

两位控制是通过控制阀门的全开和全关来对流量进行调节；多位控制则通过执行机构的调节，实现对阀门的精确控制。

二、电动调节阀的工作原理电动调节阀的工作原理是通过执行机构驱动阀门，改变流体通过阀门的通道面积，从而实现对流量和压力的调节。

执行机构通常采用电动执行机构，以电机作为驱动力源。

电动调节阀的工作过程如下：当控制信号输入到执行机构时，电机转动，通过连杆传动将转动传递到阀门，改变阀门的开度。

开度的改变将导致阀门通道面积的变化，进而影响流动的速度和压力。

通过不断调节执行机构的工作状态，可以使阀门的开启程度始终保持在所需的范围内，实现流量和压力的精确调节。

三、电动调节阀常用型号特点和应用1. 型号A型号A电动调节阀采用蝶阀结构，具有结构简单、启闭速度快、体积小等特点。

仪表调节阀分类
仪表调节阀的分类可以根据不同的标准进行，以下是两种常见的分类方式：
1. 根据控制方式分类：
手动调节阀：通过手动旋转操作或推拉操作来调节介质流量、压力和温度。

自动调节阀：通过接入传感器和执行器来实现对流量、压力和温度等参数
的自动控制，可以分为连通式自动调节阀和断连式自动调节阀。

2. 根据驱动方式分类：
气动阀门定位器：安装在驱动装置上使阀门开度与调节器信号保持一致的
设备，主要用于避免受到流体压力变动等外力变化的影响，加快驱动装置的速度。

调节器与阀门分离情况下的响应改善等也使用气动式仪器。

电-气阀门定位器：将电子调节信号4-20mA DC转变为气压信号并改变调节阀门开度的设备。

电动阀门定位器：专门与电动阀门组合使用。

在电动驱动部分安装可逆电机，通过可变电阻（电位计）将阀门开度作为电压信号反馈给电动阀门定位器。

以上信息仅供参考，如有需要，建议咨询自动化仪表领域专业人士。

调节阀的结构、分类、特点、选择及维护使用1、概念调节阀也称为执行器，它由执行机构和调节机构两部分组成。

其中执行机构是调节阀的推动部分，它按控制信号的大小产生相应的推力，通过阀杆使调节阀阀芯产生相应的位移。

调节机构是调节阀的调节部分，它与调节介质直接接触，在执行机构的推动下，改变阀芯与阀座间的流通面积，从而达到调节流量的目的。

2、分类执行器按其能源形式分气动、电动、液动三大类。

气动薄膜式执行器活塞式执行器气动执行器按其执行机构形式分薄膜式、活塞式和长行程式。

电动直行程执行器电动角行程执行器电动和液动执行器按执行机构的运行方式分为直行程和角行程两类。

目前在石化工业中普遍采用气动执行器。

3、调节机构调节机构又称阀。

种类很多，根据结构、用途来分，其基本形式是直通单座阀、直通双座阀、蝶阀、三通阀、偏心旋转阀、套筒阀、角形阀等。

3.1直通单座阀：阀体内只有一个阀芯和阀座，阀杆带动阀芯上下移动来改变阀芯与阀座之间的相对位置，从而改变流体流量。

其主要优点是泄漏量小结构与使用特点：阀体内只有一个阀芯和阀座， DN≥25时，阀芯为双导向（现在的精小型单座阀已改为单导向）；DN≤20的，阀芯为单导向。

其使用特点如下：（1）由于只有一个阀芯，容易保证密封，泄漏量小，但不能完全切断，其标准泄漏量为0.01％Kv，因此适用于泄漏量要求小的场合。

当进一步设计后，可作为切断阀使用。

（2）因为只有一个阀芯，压差对阀芯产生的不平衡推力大，口径越大，上推的不平衡力越大，所以，允许压差△P越小，因此直通单座调节阀仅适用于△P小的场合，否则必须选用推力大的执行机构，或配用阀门定位器。

但口径较小时，因△P作用面积小，也可用于大压差场合。

（（3）因阀体流路较复杂，加之导向处易被固体卡住，不适用于高粘度、悬浮液、含固体颗粒等易沉淀、易堵塞的场合。

该阀主要优点一个：泄漏小；主要缺点三个：允许压差小、易堵卡、太笨重。

3.2直通双座阀：阀体内只有两个阀芯和阀座，阀杆带动阀芯上下移动来改变阀芯与阀座之间的相对位置，从而改变流体流量。

调节阀的技术参数：①流量特性：反映调节阀的开度与流量的变化关系，以适应不同的系统特性要求，如对流量调节系统反应速度快需对数特性；对温度调节系统反应速度慢，需直线流量特性。

②可调范围R：可调范围反映调节阀控制的流量范围，用R= Qmax / Qmin之比表示。

R越大，调节流量的范围越宽，性能指标越好。

③小开度工作性能：根据法体结构，如双座阀、蝶阀小开度工作性能差，产生启跳、振荡；V型球阀、偏心旋转阀小开度性能好。

④流量系数：流量系数 K V，它表示通过阀流量的能力，同口径的KV值越大越好。

角行程阀是直行程阀的2～3倍。

⑤调节速度（响应速度）：满足系统对阀动作的速度要求。

常用阀门分类1.直行程调节阀：⑴直通单座气动薄膜调节阀气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯，阀芯采用顶底导向，结构简单，动作可靠。

有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高。

单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；⑵直通双座气动薄膜调节阀采用双导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，可调范围广，流量特性精度高。

由于在阀芯导向部的顶部及底部进行了固定，具有抗震耐磨的特点。

调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求动态稳定性好，高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制。

双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；⑶直通套筒气动薄膜调节阀气动薄膜套筒调节阀是一种压力平衡式调节阀。

配用多弹簧执行机构，总体结构紧凑、重量轻、稳定性好。

流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。

广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。

特别适用于流量大，压差大，泄漏量要求不高的场合。

自力式压力调节阀的分类１）按阀后、阀前控制分为两类：自力式阀后（减压）控制阀；自力式阀前（泄压）控制阀。

２）按是否带指挥器分为两大类：直接作用型自力式调节阀；指挥器操作型自力式调节阀。

工作原理：自力式阀后压力调节的工作原理见图所示。

阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。

P2经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。

当P2增加时，P2作用在顶盘上的作用力也随之增加。

此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。

这时，阀芯与阀座之间的流通面积减少，流阻变大，P2降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。

同理，当P2降低时，作用方向与上述相反，这就是阀后压力调节的工作原理。

自力式阀前压力调节的工作原理同阀后压力调节的工作原理（见下图），应注意阀芯反装。

自力式阀前压力调节阀，其阀芯初始位置在关闭状态。

阀前压力P1经阀芯、阀座节流后，变为阀后压力P2，同时P1经过取压管输入至上膜室内作用在膜片上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，从而控制阀前压力。

当P1增加时，P1作用于膜片上的力也随之增加。

此时膜片上的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，这时阀芯与阀座之间的流通面积变大，流阻变小，P1向阀后泄压，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使P1降为设定值。

同理，P1降低时，动作方向与上述相反，这就是阀前压力调节的工作原理。

自力式压力调节阀与控制阀的区别：这两类产品的区别，主要在于控制阀既需要外界能源（如电源或气源）做驱动能，又需要接受外来控制仪表信号才能改变阀内截流件相对位置，从而实现改变流体流量。

而自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。

自力式压力调节阀的特点由于自力式压力调节阀没有外来驱动能源，因此该产品的操作力较小，它具有如下特点。
