吉博力单立管苏维脱排水系统吉博力苏维脱排水系统简单有效吉博力苏维脱排水系统对比对比:单立管排水系统平行通气排水系统间接平行通气排水系统全通气排水系统吉博力苏维脱单立管排水系统吉博力苏维脱排水系统特点单立管系统110 mm单立管卫生器具没有通气系统 每层允许安装的卫生器具有限卫生器具的单一连接允许最高楼层为六层每层允许最多的坐便器:十四个坐便器或立管最大排水量为4,2l/s吉博力苏维脱排水系统特点平行通气排水系统110 mm通气系统与排水立管平行有限的卫生器具数量卫生器具的单一连接单排水立管允许最高楼层为十层每层允许最多的坐便器:三十个坐便器或立管最大排水量为5,9l/s吉博力苏维脱排水系统特点全通气排水系统110 mm单立管主通气系统与排水立管平行 所有卫生器具都有通气系统 每层允许安装更多的卫生设备 Common connections offixtures允许的楼层最大可以五十层 每层允许最多的坐便器:五十个坐便器或立管最大排水量为7,6l/s吉博力苏维脱排水系统特点苏维脱单立管系统110 mm单立管每层只安装一个苏维脱不需要主通气系统卫生器具不需要二级通气系统每层连接更多的卫生器具Individual or common connections 允许的楼层可达五十层每层允许最多的坐便器:七十三个坐便器或立管最大排水量为8,7l/s吉博力苏维脱排水系统中国排水标准中对不同情况的立管排水能力GB50015-200328121602510150167.5147125105.411094.5100-3.890-352.575-1.2-1.050带专用通气系统或主通气管仅伸顶通气系统带专用通气系统或主通气管仅伸顶通气系统塑料管道立管最大排水能力(l/s)铸铁管道立管最大排水能力(l/s)DN带通气管的立管系统吉博力苏维脱排水系统通气管管径确定(根据中国标准GB50015-2003 )100100755040--通气立管-50504032--环形通气-5050-323232器具通气16012510075504032排水管管径(mm)通气管名称110 mm吉博力苏维脱排水系统苏维脱的基本知识苏维脱的基本功能是消除立管系统内的过压变化排水的一个基本功能是确保立管和卫生器具之间的水封以阻止臭气进入室内。
单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。
在单立管中的苏维脱单立管和AD 型特殊单立管，这两种管型适用性较强，因此适用范围较广。
1、苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。
泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起水管道的整体稳定。
在进行排水的过程中利用到了混合器原理和放气器原理。
其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。
经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。
放气器的原理是：管道内的水流在重力的作用下下落，在下落的过程中与隔离空气室中的偏置管相撞击，在此过程中，水流中的空气就得到了释放，在释放气体后的水流体积减小，就能够顺利进入水平管道空间内，管道中的反压力得到了有力的减少。
2、AD 型特殊单立管AD 型特殊单立管是排水系统中较先进的一种，其主要特点在于在接头中采用铸铁件，并在配件内进行导流浆片的设置，水流在经过管道时呈连续螺旋状。
螺旋水流在经过导流浆片时被加大了压力，有效地解决了管道中产生的水舌现象。
在立管中的水进入横管时，在接头处的停留减缓了水速，产生的重力流的压力得到了有效的减少，阻止了水跃现象的产生，使得排水的过程更加顺畅。
3、旋流降噪特殊单立管排水系统\在旋流降噪特殊单立管排水系统的使用中，如果排水量的要求在6 L/S 以下，就要使用CH-1 型的旋流降噪特殊单立管排水系统。

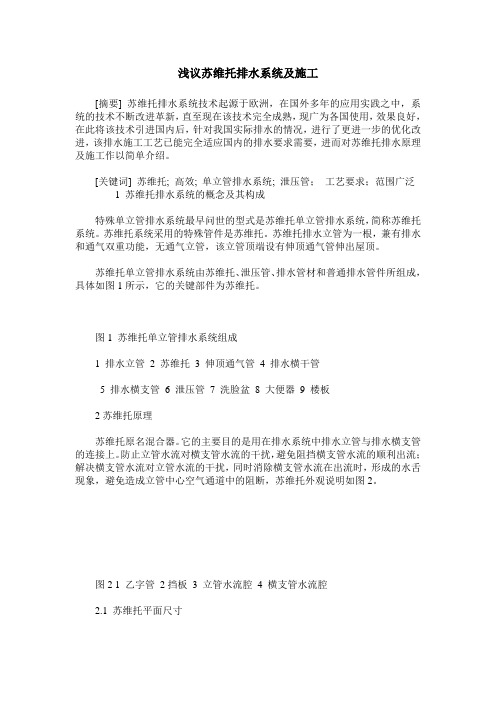

浅议苏维托排水系统及施工[摘要] 苏维托排水系统技术起源于欧洲，在国外多年的应用实践之中，系统的技术不断改进革新，直至现在该技术完全成熟，现广为各国使用，效果良好，在此将该技术引进国内后，针对我国实际排水的情况，进行了更进一步的优化改进，该排水施工工艺已能完全适应国内的排水要求需要，进而对苏维托排水原理及施工作以简单介绍。
[关键词] 苏维托; 高效; 单立管排水系统; 泄压管；工艺要求；范围广泛1 苏维托排水系统的概念及其构成特殊单立管排水系统最早问世的型式是苏维托单立管排水系统，简称苏维托系统。
苏维托系统采用的特殊管件是苏维托。
苏维托排水立管为一根，兼有排水和通气双重功能，无通气立管，该立管顶端设有伸顶通气管伸出屋顶。
苏维托单立管排水系统由苏维托、泄压管、排水管材和普通排水管件所组成，具体如图1所示，它的关键部件为苏维托。
图1 苏维托单立管排水系统组成1 排水立管2 苏维托3 伸顶通气管4 排水横干管5 排水横支管6 泄压管7 洗脸盆8 大便器9 楼板2苏维托原理苏维托原名混合器。
它的主要目的是用在排水系统中排水立管与排水横支管的连接上。
防止立管水流对横支管水流的干扰，避免阻挡横支管水流的顺利出流；解决横支管水流对立管水流的干扰，同时消除横支管水流在出流时，形成的水舌现象，避免造成立管中心空气通道中的阻断，苏维托外观说明如图2。
图2 1 乙字管2挡板 3 立管水流腔 4 横支管水流腔2.1 苏维托平面尺寸苏维托排水立管有一直径，四个方向可连接横向支管。
在立管的侧向设有挡板，挡板右侧为横支管水流区，而将挡板左侧改为立管水流区，这样立管水流和横支管水流不再相遇，在水流方向改变后混合向下流出，也就从根本上解决了两股水流的干扰问题，如图4所示。
用线条将两侧外缘连接，就成苏维托平面。
2.2乙字管设置排水立管原位置在挡板右侧，现位置挪到了挡板左侧，平面位置出现了偏移，在挡板的上部和下部立管还需回归到原来的位置，这就要采用乙字弯来过渡，乙字弯的角度有60°、45°和30°。
特殊单立管排水系统一、系统概述特殊单立管排水系统（special single stack drainage system）——排水立管分别采用特殊管件、特殊管材或同时采用特殊管件、特殊管材的单根立管的排水系统。
主要包含以下几种大类：1）、苏维托单立管排水系统（sovent single stack drainage system）——上部特殊管件采用苏维托的特殊单立管排水系统，简称苏维托系统。
2）、旋流器单立管排水系统（single stack drainage system with cyclone joint）——上部特殊管件采用旋流器的特殊单立管排水系统，简称旋流器系统。
3）、加强型旋流器单立管排水系统（strengthening cyclone single stack system）——上部特殊管件采用加强型旋流器的特殊单立管排水系统，简称加强型旋流器系统。
4）、螺旋管单立管排水系统（single stack drainage system with spiral ribs）——排水立管采用硬聚氯乙烯（PVC-U）螺旋管，上部特殊管件采用普通型旋流器（旋转进水型管件）或中空壁的特殊单立管排水系统。
简称螺旋管系统。
有内螺旋单立和中空螺旋单立两种系统。
综述：是建筑区管网排水系统的一种。
也就是说建筑管网排水是由一根管道实现，采用了特殊管件在一根管道中实现了既排水又通气。
此为新工艺，主用于大于等于10层的多层、高层建筑，将取代高层所用的普通双立管排水系统（排水立管和通气立管两根管道组成）。
二、特殊单立管系统优势三、发展历史与前景特殊单立管系统技术起源于欧洲，欧美和日本应用将近三、四十年，采用1969年从瑞士引进的SOUBENTO技术，在多年实际的使用中不断进行技术改进，特殊单立管排水系统在日本被广泛应用于高层住宅楼、宾馆、医院等各种场所，使用情况良好。
待引进国内后，针对实际排水情况，加大了接头内径，调整了叶片角度，符合最大的立管通水能力以不破坏器具水封为前提，并控制水封损失值在25mm以下，管内空气正负压在±40mmAq以内，为可容许的范围内所达到的最大排水量，完全达到超高层建筑的排水要求。
特殊单立管排水系统底部配置设置变径弯头或泄压管，一般认为旋流器系统配置变径弯头，苏维托系统配置泄压管，变径弯头和泄压管究竟哪个更好些，现在尚无比较，难分优劣。
1 变径弯头变径弯头又称异径弯头，弯头的进出口管径不一，如图1所示。
一般进口为DN100，出口为DN125或DN150，变径弯头往往不是单一性能的弯头，还具有其他性能，主要有：(1) 大曲率半径。
曲率半径与进口管径之比在3以上，有的可到4.(2) 变断面。
即弯头从进口至出口断面不都是呈圆形，而是转化为蛋形、椭圆形，这有利于改善水流条件。
(3) 设置导流叶片。
目前直接在弯头内设置导流叶片的不多，而在变径弯头上方设置有导流叶片短管的有一定案例。
导流叶片短管一般称为整流接头、稳流接头或直流接头。
作用是将旋流器形成的旋流在进入弯头前调整为直流，如CHT 系统。
图1 变径弯头变径弯头的材质有铸铁和塑料两种，塑料制品为防杂物冲击而损坏，可在弯头底部适当加厚。
另一种变径弯头不采用管径渐变方式，是在弯头上端讯即放大，以达到缓解水跃，消除塞水的目的。
2 泄压管泄压管由竖向管段和横向管段组成，竖向管段在适当位置与排水立管连接，横向管段在适当位置与排出管或横干管连接，连接点采用45°斜三通。
如图2所示。
图2 泄压管连接1排水立管 2泄压管 3排水横干管泄压管有两个功能，主功能是泄压，因为排水立管底部由于水流方向改变，由于流速不同，也由于位能转化为势能，造成立管底部水跃和壅水现象，阻断了空气通道，立管底部形成正压，而设置了泄压管，正压可以通过泄压管得到释放。
泄压管第二个功能是排水，底层卫生器具排水如不单独排出时，可接入泄压管的竖向管段或横向管段，如图3、图4所示。
图3 底层卫生器具排水管接入泄压管竖向管段1排水立管 2泄压管 3卫生器具 4楼板图4 底层卫生器具排水管接入泄压管横向向管段1排水立管 2泄压管 3卫生器具 4楼板泄压管从跑气器转化而来，苏维托系统刚采用时，系统的上部特殊管件采用苏维托，下部特殊管件就采用跑气器，跑气器构造如图5所示，安装如图6所示。
刍议单立管排水系统和多立管排水系统的比较作者：陈亮来源：《建筑建材装饰》2014年第09期摘要：随着我国经济的不断发展，人们对生活上的细节也是越来越重视，在人们的生活中排水系统是至关重要的。
本文的关键就是针对单立管排水系统的特点和多立管排水系统的特点和类别进行了分析。
关键词：单立管；多立管；比较；排水系统前言在管网中使用的排水系统分为：单立管、双立管和特殊单立管。
其中的单立管系统是利用一根管道实现了排水和排气的双重功能，单立管主要应用在高层建筑中。
1单立管排水系统的类型及特点随着技术的发展，单立管排水系统成为了建筑区内污水排出系统的重要管件之一，其主要特点在于：管道内的流量较大；在使用时安装方便，占用空间较少，并且相对节省了使用材料。
在单立管中的苏维脱单立管和AD型特殊单管，这两种管型适用性较强，因此适用范围较广。
1.1苏维脱单立管排水系统在苏维脱单立管排水系统的使用中，采用气水混合产生的配件，在管道中的上部使用苏维托特制的配件，在下部使用泄压管道装置。
泄压管的使用是为了将正压区中的压力释放到负压区中，使两个区间的压力保持平衡，保证捧起管道的整体稳定。
在进行排水的过程中利用到了混合器原理和放气器原理。
其主要特点是：利用挡板使得水流进入立管中，同时保证立管中存在气流，为整个系统提供压力所需要的流动空气，使气压的变化值保持在最小值。
经过的水流在立管内向下流通，在经过偏置管时会减小水流的速度，同时水流的方向也随之改变，水体分离，由于空气的涌入便形成了气水混合物，其下降速度较慢、比重和吸力较小，有效的减少了在下降过程中因重力原因产生的负压。
放气器的原理是：管道内的水流在重力的作用下下落，在下落的过程中与隔离空气室中的偏置管相撞击，在此过程中，水流中的空气就得到了释放，在释放气体后的水流体积减小，就能够顺利进入水平管道空间内，管道中的反压力得到了有力的减少。
1.2 AD型特殊单立管AD型特殊单立管是排水系统中较先进的一种，其主要特点在于在接头中采用铸铁件，并在配件内进行导流浆片的设置，水流在经过管道时呈连续螺旋状。

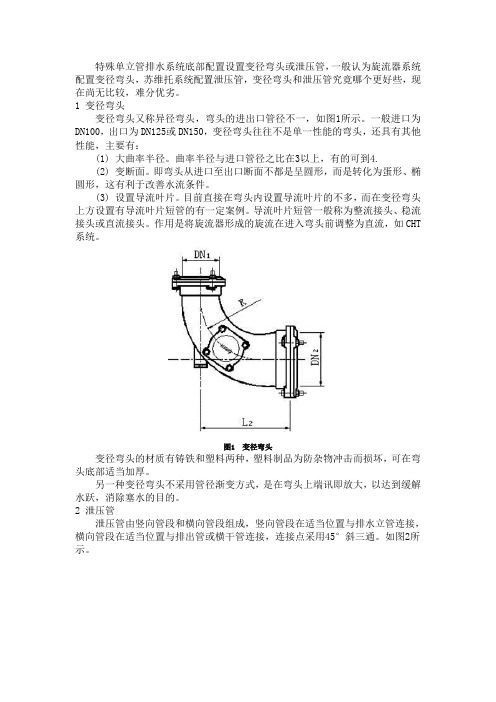

特殊单立管排水系统底部配置设置变径弯头或泄压管，一般认为旋流器系统配置变径弯头，苏维托系统配置泄压管，变径弯头和泄压管究竟哪个更好些，现在尚无比较，难分优劣。
1 变径弯头变径弯头又称异径弯头，弯头的进出口管径不一，如图1所示。
一般进口为DN100，出口为DN125或DN150，变径弯头往往不是单一性能的弯头，还具有其他性能，主要有：(1) 大曲率半径。
曲率半径与进口管径之比在3以上，有的可到4.(2) 变断面。
即弯头从进口至出口断面不都是呈圆形，而是转化为蛋形、椭圆形，这有利于改善水流条件。
(3) 设置导流叶片。
目前直接在弯头内设置导流叶片的不多，而在变径弯头上方设置有导流叶片短管的有一定案例。
导流叶片短管一般称为整流接头、稳流接头或直流接头。
作用是将旋流器形成的旋流在进入弯头前调整为直流，如CHT 系统。
图1 变径弯头变径弯头的材质有铸铁和塑料两种，塑料制品为防杂物冲击而损坏，可在弯头底部适当加厚。
另一种变径弯头不采用管径渐变方式，是在弯头上端讯即放大，以达到缓解水跃，消除塞水的目的。
2 泄压管泄压管由竖向管段和横向管段组成，竖向管段在适当位置与排水立管连接，横向管段在适当位置与排出管或横干管连接，连接点采用45°斜三通。
如图2所示。
图2 泄压管连接1排水立管 2泄压管 3排水横干管泄压管有两个功能，主功能是泄压，因为排水立管底部由于水流方向改变，由于流速不同，也由于位能转化为势能，造成立管底部水跃和壅水现象，阻断了空气通道，立管底部形成正压，而设置了泄压管，正压可以通过泄压管得到释放。
泄压管第二个功能是排水，底层卫生器具排水如不单独排出时，可接入泄压管的竖向管段或横向管段，如图3、图4所示。
图3 底层卫生器具排水管接入泄压管竖向管段1排水立管 2泄压管 3卫生器具 4楼板图4 底层卫生器具排水管接入泄压管横向向管段1排水立管 2泄压管 3卫生器具 4楼板泄压管从跑气器转化而来，苏维托系统刚采用时，系统的上部特殊管件采用苏维托，下部特殊管件就采用跑气器，跑气器构造如图5所示，安装如图6所示。
苏维托特殊单立管同层排水系统工程实践应用浅谈张睿卿（山西省建筑设计研究院山西太原030013）摘要：本文介绍了特殊单立管排水系统的几种形式，并对特殊单立管系统选用的几个主要因素进行简单分析；特别对苏维托特殊单立管同层排水系统在设计和施工过程中的难点和重点进行了一定的归纳、总结。
关键词：特殊单立管排水系统、苏维托、底部泄压管、阻火圈、HDPE管材、同层排水一、特殊单立管排水系统常见的几种形式：特殊单立管排水系统，由字面意义就能很好理解其定义。
首先是单立管系统，不同于一般的高层建筑设置污水、通气两根立管并通过H管将二者相连，仅设置一根污水立管并伸顶通气；其次讲特殊性，主要体现在管件特殊或管材特殊，亦或是管材、管件均特殊。
目前，国内有着成熟应用经验的特殊单立管排水系统主要有：苏维托特殊单立管排水系统、CHT 型加强旋流器特殊单立管排水系统、GY型特殊单立管排水系统、AD型特殊单立管排水系统、STD型特殊单立管排水系统、DT型特殊单立管排水系统、内螺旋管单立管排水系统、中空壁内螺旋管单立管排水系统和漩流降噪特殊单立管排水系统。
其中尤以苏维托、CHT 型加强旋流器二者占有较大的市场份额。
二、特殊单立管排水系统选用的主要因素1、排水能力：特殊单立管排水系统立管最大设计排水能力是否能满足所接入的各层卫生器具最大排水流量（管段排水设计秒流量），是系统选用的首要原则。
现有的几种特殊单立管系统技术规程中的试验数据基本均在长沙湖大塔和上海嘉定吉博力塔测试而得，随着国内山西高平泫氏塔、广东东莞万科塔、扬安集团平安塔、临沂庆达塔等多个排水试验塔的建成并投入使用，特殊单立管排水系统的排水能力试验数据将会更精确。
而《住宅生活排水系统立管排水能力测试标准》CECS336:2013的问世，更为立管排水能力测试提供了技术体系的支持。
就目前的设计现状，笔者认为应以《建筑给水排水设计规范》中提供的参数为准，技术规程中的数据仅做参考。
需特别注意的是，排水立管所承接的污水支管楼层数在15层以上时，其最大设计排水能力最好按规范值取0.9的系数。
特殊单立管排水系统文／姜文源刘彦菁李云峰目次1 特殊单立管排水系统和排水系统体系------------------------------------ 12. 我国特殊单立管排水系统发展三阶段----------------------------------------------22.1 第一阶段，特制配件单立管排水系统阶段 --------------------------------------22.2 第二阶段，内螺旋管单立管排水系统阶段 --------------------------------------32.3 第三阶段，现阶段-----------------------------------------------------------43. 三种类型的特殊单立管排水系统.-------------------------------------------------83.1 管件特殊类单立管排水系统---------------------------------------------------83.2 管材特殊类单立管排水系统--------------------------------------------------133.3 管件特殊、管材特殊类单立管排水系统----------------------------------------154. 我国现有的特殊单立管排水系统-------------------------------------------------165. 排水流量测试工作-------------------------------------------------------------191. 特殊单立管排水系统和排水系统体系特殊单立管排水系统是单立管排水系统的一种。
与普通单立管排水系统的区别在于特殊单立管排水系统或管件特殊，或管材特殊，或管件、管材都特殊，而不像普通单立管排水系统采用普通排水管件和普通排水管材。
