教案——组合逻辑电路的分析与设计

二、分析实例例1：分析下图所示电路的逻辑功能。

这是一个偶校验位产生电路, a 、b、c、d 、G组成偶校验码。

例2：分析下图所示电路的逻辑功能。

这是一个偶校验检测器。

例3：分析下图所示电路的逻辑功能。

该电路是一个3-8线二进制译码器。

例4：分析下图所示电路的逻辑功能。

该电路是一个多路数据选择器（也称为数据选择器）。

思考与分析。

15分钟10分钟20分钟20分钟例5： 应用多路选择器实现下列逻辑函数．分析： 多路选择器74LS151的逻辑函数表达式如下：从两个表达式可见，逻辑变量都是四个，因此可用一片74LS151实现。

如果令74LS151 的3个输入端A 2、A 1、A 0分别为A 、B 、C 3个变量，同时数据端D 按如下值设置，则７４ＬＳ１５１的表达式与要求实现的逻辑函数式相等。

电路原理图：课堂练习： 练习题：同步练习。

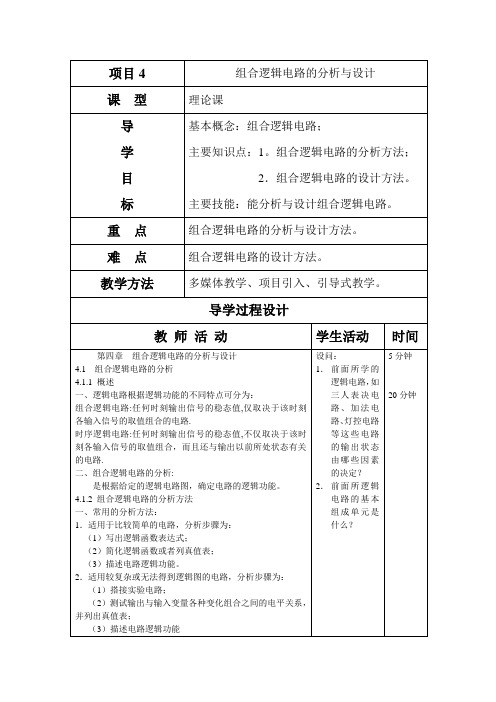

20分钟25分钟D C AB D C AB D C B A D C B A D C B A D C B A CD B A D C B A Y +++++++=)(70126012501240123012201210120012D A A A D A A A D A A A D A A A D A A A D A A A D A A A D A A A EN Y +++++++⋅=项目4 组合逻辑电路的分析与设计课型理论课导学目标基本概念：组合逻辑电路；主要知识点：1．组合逻辑电路的设计方法。

主要技能：能分析与设计组合逻辑电路。

重点组合逻辑电路的分析与设计方法。

难点组合逻辑电路的设计方法。

教学方法多媒体教学、项目引入、引导式教学。

导学过程设计教师活动学生活动时间4.2 组合逻辑电路的设计一、组合逻辑电路设计的一般方法：１。

设计步骤：２、设计实例例：某设备有开关A、B、C，要求：只有开关A接通的条件下，开关B才能接通；开关C只有在开关B 接通的条件下才能接通。

违反这一规程，则发出报警信号。

组合逻辑电路的设计一、教学目标1. 让学生理解组合逻辑电路的基本概念和特点。

2. 使学生掌握组合逻辑电路的设计方法和步骤。

3. 培养学生运用组合逻辑电路解决实际问题的能力。

二、教学内容1. 组合逻辑电路的基本概念讲解组合逻辑电路的定义、特点和应用。

2. 组合逻辑电路的设计方法介绍组合逻辑电路的设计步骤，包括需求分析、功能分解、逻辑表达式推导、逻辑门选择和电路实现。

3. 常见组合逻辑电路的设计实例讲解加法器、乘法器、编码器、译码器、多路选择器和算术逻辑单元等常见组合逻辑电路的设计方法。

4. 组合逻辑电路的仿真与测试介绍组合逻辑电路的仿真方法和测试技巧，让学生学会使用仿真工具对设计的电路进行验证和优化。

5. 组合逻辑电路在实际应用中的案例分析分析组合逻辑电路在计算机、通信、控制等领域的应用案例，让学生了解组合逻辑电路在实际工程中的重要性。

三、教学方法1. 采用讲授与实践相结合的教学方式，让学生在理论学习的基础上，通过实际操作加深对组合逻辑电路的理解。

2. 使用多媒体教学手段，结合实际电路图和仿真图，直观地展示组合逻辑电路的工作原理和设计过程。

3. 组织课堂讨论和小组合作，鼓励学生发表自己的观点和思路，培养学生的团队协作能力。

四、教学评价1. 课堂互动：评估学生在课堂上的提问、回答和讨论情况，考察学生的参与度和思维能力。

2. 课后作业：布置相关的设计题目，要求学生独立完成，检验学生对组合逻辑电路设计方法的掌握程度。

4. 期末考试：设置组合逻辑电路设计相关的题目，测试学生对课程知识的全面理解和应用能力。

五、教学资源1. 教材：选用权威、实用的组合逻辑电路教材，为学生提供系统性的学习资料。

2. 仿真工具：为学生提供组合逻辑电路仿真软件，方便学生进行电路设计和验证。

3. 网络资源：引导学生查阅相关的在线资料和学术文献，拓宽视野，丰富知识。

4. 实际电路器件：为学生提供组合逻辑电路所需的电子元器件，便于学生进行实践操作。

《组合逻辑电路》公开课教案第一章：组合逻辑电路简介1.1 教学目标让学生了解组合逻辑电路的基本概念让学生掌握组合逻辑电路的原理和特点让学生学会分析组合逻辑电路1.2 教学内容组合逻辑电路的定义组合逻辑电路的组成组合逻辑电路的特点组合逻辑电路的应用1.3 教学方法采用讲授法讲解组合逻辑电路的基本概念和原理通过实例分析，让学生了解组合逻辑电路的特点和应用引导学生进行思考和讨论，提高学生的理解和分析能力1.4 教学评估课堂问答：了解学生对组合逻辑电路的基本概念和原理的掌握情况实例分析：评估学生对组合逻辑电路的特点和应用的理解程度第二章：组合逻辑电路的设计方法2.1 教学目标让学生掌握组合逻辑电路的设计方法让学生学会使用组合逻辑电路的设计工具让学生了解组合逻辑电路的设计原则2.2 教学内容组合逻辑电路的设计方法组合逻辑电路的设计工具组合逻辑电路的设计原则2.3 教学方法采用讲授法讲解组合逻辑电路的设计方法和原则通过设计工具的使用，让学生学会设计组合逻辑电路引导学生进行实践操作，提高学生的设计能力2.4 教学评估设计任务：评估学生对组合逻辑电路的设计方法和原则的掌握情况实践操作：评估学生对组合逻辑电路的设计工具的使用能力和设计能力第三章：组合逻辑电路的仿真与验证3.1 教学目标让学生了解组合逻辑电路的仿真方法让学生掌握组合逻辑电路的验证方法让学生学会使用组合逻辑电路的仿真工具3.2 教学内容组合逻辑电路的仿真方法组合逻辑电路的验证方法组合逻辑电路的仿真工具3.3 教学方法采用讲授法讲解组合逻辑电路的仿真方法和验证方法通过仿真工具的使用，让学生学会仿真和验证组合逻辑电路引导学生进行实践操作，提高学生的验证能力3.4 教学评估仿真任务：评估学生对组合逻辑电路的仿真方法和验证方法的掌握情况实践操作：评估学生对组合逻辑电路的仿真工具的使用能力和验证能力第四章：组合逻辑电路的应用案例4.1 教学目标让学生了解组合逻辑电路在实际应用中的案例让学生掌握组合逻辑电路的应用方法让学生学会分析组合逻辑电路的应用效果4.2 教学内容组合逻辑电路的应用案例组合逻辑电路的应用方法组合逻辑电路的应用效果分析4.3 教学方法采用讲授法讲解组合逻辑电路的应用案例和方法通过实例分析，让学生了解组合逻辑电路的应用效果引导学生进行思考和讨论，提高学生的应用能力4.4 教学评估实例分析：评估学生对组合逻辑电路的应用方法和应用效果的理解程度应用任务：评估学生对组合逻辑电路的应用能力的掌握情况第五章：组合逻辑电路的设计与验证综合练习5.1 教学目标让学生综合运用组合逻辑电路的设计方法和验证方法让学生学会解决组合逻辑电路的综合问题让学生提高组合逻辑电路的设计和验证能力5.2 教学内容组合逻辑电路的设计与验证综合练习组合逻辑电路的综合问题解决方法组合逻辑电路的设计与验证能力的提高方法5.3 教学方法采用讲授法讲解组合逻辑电路的设计与验证综合练习和方法通过综合练习，让学生学会解决组合逻辑电路的综合问题引导学生进行实践操作和思考讨论，提高学生的设计和验证能力5.4 教学评估综合练习：评估学生对组合逻辑电路的设计方法和验证方法的掌握情况问题解决：评估学生对组合逻辑电路的综合问题解决能力的掌握情况实践操作：评估学生对组合逻辑电路的设计与验证能力的提高情况第六章：组合逻辑电路的性能分析6.1 教学目标让学生了解组合逻辑电路的性能指标让学生掌握组合逻辑电路的性能分析方法让学生学会评估组合逻辑电路的性能6.2 教学内容组合逻辑电路的性能指标组合逻辑电路的性能分析方法组合逻辑电路的性能评估6.3 教学方法采用讲授法讲解组合逻辑电路的性能指标和分析方法通过实例分析，让学生了解组合逻辑电路的性能评估过程引导学生进行思考和讨论，提高学生的性能分析能力6.4 教学评估性能指标测试：评估学生对组合逻辑电路的性能指标的掌握情况实例分析：评估学生对组合逻辑电路的性能分析方法的掌握程度第七章：组合逻辑电路的优化方法7.1 教学目标让学生了解组合逻辑电路的优化需求让学生掌握组合逻辑电路的优化方法让学生学会应用优化方法提高组合逻辑电路的性能7.2 教学内容组合逻辑电路的优化需求组合逻辑电路的优化方法组合逻辑电路的优化应用7.3 教学方法采用讲授法讲解组合逻辑电路的优化需求和方法通过实例分析，让学生了解组合逻辑电路的优化应用引导学生进行实践操作，提高学生的优化能力7.4 教学评估优化需求分析：评估学生对组合逻辑电路的优化需求的了解程度实例分析：评估学生对组合逻辑电路的优化方法的掌握情况优化应用：评估学生对组合逻辑电路的优化应用能力的掌握程度第八章：组合逻辑电路的实现技术8.1 教学目标让学生了解组合逻辑电路的实现方法让学生掌握组合逻辑电路的实现技术让学生学会应用实现技术制作组合逻辑电路8.2 教学内容组合逻辑电路的实现方法组合逻辑电路的实现技术组合逻辑电路的制作过程8.3 教学方法采用讲授法讲解组合逻辑电路的实现方法和实现技术通过实例分析，让学生了解组合逻辑电路的制作过程引导学生进行实践操作，提高学生的制作能力8.4 教学评估实现方法了解：评估学生对组合逻辑电路的实现方法的掌握情况实现技术掌握：评估学生对组合逻辑电路的实现技术的掌握程度制作过程实践：评估学生对组合逻辑电路的制作过程的掌握程度第九章：组合逻辑电路的测试与维护9.1 教学目标让学生了解组合逻辑电路的测试方法让学生掌握组合逻辑电路的维护技巧让学生学会应用测试与维护方法保障组合逻辑电路的正常运行9.2 教学内容组合逻辑电路的测试方法组合逻辑电路的维护技巧组合逻辑电路的测试与维护方法9.3 教学方法采用讲授法讲解组合逻辑电路的测试方法和维护技巧通过实例分析，让学生了解组合逻辑电路的测试与维护方法引导学生进行实践操作，提高学生的测试与维护能力9.4 教学评估测试方法了解：评估学生对组合逻辑电路的测试方法的掌握情况维护技巧掌握：评估学生对组合逻辑电路的维护技巧的掌握程度测试与维护实践：评估学生对组合逻辑电路的测试与维护方法的掌握程度第十章：组合逻辑电路的应用案例分析10.1 教学目标让学生了解组合逻辑电路在实际应用中的案例让学生掌握组合逻辑电路的应用方法让学生学会分析组合逻辑电路的应用效果10.2 教学内容组合逻辑电路的应用案例组合逻辑电路的应用方法组合逻辑电路的应用效果分析10.3 教学方法采用讲授法讲解组合逻辑电路的应用案例和方法通过实例分析，让学生了解组合逻辑电路的应用效果引导学生进行思考和讨论，提高学生的应用能力10.4 教学评估实例分析：评估学生对组合逻辑电路的应用方法和应用效果的理解程度应用任务：评估学生对组合逻辑电路的应用能力的掌握情况实践操作：评估学生对组合逻辑电路的应用案例的分析和解决能力的掌握程度重点和难点解析一、组合逻辑电路简介重点和难点解析：理解组合逻辑电路的基本概念、组成、特点及应用是学习后续内容的基础。

《组合逻辑电路》教案一、教学目标1. 理解组合逻辑电路的基本概念和原理。

2. 掌握组合逻辑电路的分析和设计方法。

3. 能够运用组合逻辑电路解决实际问题。

二、教学内容1. 组合逻辑电路的基本概念：什么是组合逻辑电路，组合逻辑电路的特点。

2. 组合逻辑电路的原理：组合逻辑电路的构成，组合逻辑电路的工作原理。

3. 组合逻辑电路的分析方法：组合逻辑电路的分析步骤，如何判断组合逻辑电路的功能。

4. 组合逻辑电路的设计方法：组合逻辑电路的设计步骤，如何选择适当的逻辑门实现组合逻辑电路。

5. 组合逻辑电路的应用：组合逻辑电路在实际中的应用案例，如何利用组合逻辑电路解决问题。

三、教学方法1. 讲授法：讲解组合逻辑电路的基本概念、原理和分析方法。

2. 案例分析法：分析组合逻辑电路的实际应用案例，让学生更好地理解组合逻辑电路的应用。

3. 实践操作法：让学生通过实际操作，设计组合逻辑电路，提高学生的实际动手能力。

四、教学准备1. 教学PPT：制作组合逻辑电路的教学PPT，用于辅助讲解和展示。

2. 教学案例：准备一些组合逻辑电路的实际应用案例，用于分析。

3. 实验器材：准备一些逻辑门电路元件，让学生进行实践操作。

五、教学过程1. 导入：通过简单的逻辑门电路实例，引入组合逻辑电路的概念。

2. 讲解：讲解组合逻辑电路的基本概念、原理和分析方法。

3. 分析：分析一些组合逻辑电路的实际应用案例，让学生理解组合逻辑电路的应用。

4. 设计：让学生分组设计一些组合逻辑电路，并进行展示和讲解。

5. 总结：总结本节课的重点内容，布置课后作业。

六、教学评估1. 课堂问答：通过提问方式检查学生对组合逻辑电路基本概念的理解程度。

3. 设计作业：评估学生设计的组合逻辑电路方案，检查其分析和实现能力。

七、教学难点与解决策略1. 组合逻辑电路的复杂性：通过实例分析和简化方法，帮助学生理解复杂的组合逻辑电路。

2. 设计方法的灵活运用：引导学生运用创造性思维，灵活运用设计方法。

《组合逻辑电路》教案一、教学目标1. 理解组合逻辑电路的基本概念和原理。

2. 掌握组合逻辑电路的分析和设计方法。

3. 能够运用组合逻辑电路解决实际问题。

二、教学内容1. 组合逻辑电路的基本概念：什么是组合逻辑电路，组合逻辑电路的特点。

2. 组合逻辑电路的原理：组合逻辑电路的运作原理，组合逻辑电路的输入输出关系。

3. 组合逻辑电路的分析和设计方法：如何分析组合逻辑电路，如何设计组合逻辑电路。

4. 组合逻辑电路的应用：组合逻辑电路在实际问题中的应用案例。

三、教学方法1. 讲授法：讲解组合逻辑电路的基本概念、原理和分析设计方法。

2. 案例分析法：分析组合逻辑电路的应用案例，让学生更好地理解组合逻辑电路的实际应用。

3. 互动教学法：引导学生积极参与课堂讨论，提问和解答问题，提高学生的理解和应用能力。

四、教学准备1. 教材或教学资源：准备相关的教材或教学资源，以便学生能够更好地学习组合逻辑电路的知识。

2. 教学工具：准备必要的教学工具，如黑板、投影仪等，以便进行清晰的演示和讲解。

五、教学过程1. 导入：通过简单的实例或问题引入组合逻辑电路的概念，激发学生的兴趣和好奇心。

2. 讲解基本概念：讲解组合逻辑电路的定义和特点，让学生了解组合逻辑电路的基本概念。

3. 讲解原理：讲解组合逻辑电路的运作原理和输入输出关系，让学生理解组合逻辑电路的工作机制。

4. 分析和设计方法：介绍如何分析和设计组合逻辑电路，让学生学会运用组合逻辑电路解决实际问题。

5. 应用案例分析：分析组合逻辑电路在实际问题中的应用案例，让学生更好地理解组合逻辑电路的实际应用。

6. 课堂练习：给出一些组合逻辑电路的实际问题，让学生进行练习和思考，巩固所学的知识和技能。

7. 总结和复习：对所讲的内容进行总结和复习，让学生加深对组合逻辑电路的理解和记忆。

8. 布置作业：布置一些组合逻辑电路的相关作业，让学生进一步巩固和应用所学的知识。

六、教学评价1. 评价方法：通过课堂表现、作业完成情况和期末考试来综合评价学生对组合逻辑电路的理解和应用能力。

教案首页教学设计流程组织教学入门指导布置任务学生展示结束指导课题名称第一课时【复习提问】 （ 3 分钟） 1. 基本的逻辑逻辑关系有那三种？ 2. 逻辑函数的表示方法有哪些？ 3．卡诺图化简法和公式化简法的特点分别是什么？ 【新课引入】 （ 2 分钟） 随着社会和科学的发展，有许多产品都实现智能 化自动控制，这些控制原理和逻辑电路是分不开。

教师活动 利用 PPT 播放问学生活动 快速回忆以前 学习内容，并 脱稿回答问 题。

设计意图 引导学生回忆 前面学习的内 容，为引入新 课题做好铺 垫。

一）步骤： 1. 由逻辑图写出输出逻辑表达式； 2. 化简或变换输出逻辑表达式； 3. 列真值表； 4.说明电路的逻辑功能。

新课讲授】、组合逻辑电路的分析 （5 分钟） （二）引入生活案例 （ 15 分钟） 实际问题：汽车给人们的出行带来方便、舒适，但其 安全性也很重要。

汽车在行驶过程中，如果出现车门 未关好的情况，应该向主人发出报警。

如图所示为简单的车门报警电路图。

1. 提出问题：假设 S1和 S2 分别为汽车的两扇门，请 同学们根据逻辑电路分析出车门报警器的原理是什 么？ 引入课题讲授，强 调纪律，使学生进 入学习状态。

对全 体同学分组。

分组 情况如下图注意听讲解， 配合老师分成 6 个小组， 确定 小组长。

分组为下面的 教学设计做好 准备，以团队 合作的形式， 培养学生的综 合能力。

教师提出实际问 题，用 PPT 播放逻 辑原理图。

提出问题，让学生 按小组讨论。

教 师随机点学生回 答。

学生注意听讲 解，并同时思 考，可以提出 质疑。

学生思考问 题， 以问题引导， 抓住学生的 心，为下面的 授课做好铺 垫。

课题名称2. 列出本案例逻辑电路部分的（1）逻辑表达；（2）真值表。

3. 原理解读：S1、S2 分别装在汽车的两道门上。

驾驶员离开汽车时，两车门均处于关闭状态，跟两车门对应的开关S1、S2 均闭合，即输入逻辑均为0，那么输出也是逻辑0，电流不通过发光二极管，这时发光二极管不会发光报警；只要其中任何一个车门打开时，S1 或S2 就处于断开状态，即输入为逻辑1，那么输出也是逻辑1，这时就有电流通过发光二极管，使其发光报警。

《组合逻辑电路》教案一、教学目标1. 让学生了解组合逻辑电路的基本概念和特点。

2. 使学生掌握组合逻辑电路的分析和设计方法。

3. 培养学生运用组合逻辑电路解决实际问题的能力。

二、教学内容1. 组合逻辑电路的基本概念介绍组合逻辑电路的定义、特点和应用。

2. 组合逻辑电路的分析和设计方法讲解组合逻辑电路的分析方法和设计步骤。

3. 常见组合逻辑电路介绍编码器、译码器、多路选择器和算术逻辑单元等常见组合逻辑电路的原理和应用。

4. 组合逻辑电路实例分析分析实际应用中的组合逻辑电路，如数字电压表、数字频率计等。

5. 组合逻辑电路的设计实践引导学生运用组合逻辑电路设计解决实际问题的电路。

三、教学重点与难点1. 重点：组合逻辑电路的基本概念、分析和设计方法，常见组合逻辑电路的原理和应用。

2. 难点：组合逻辑电路的设计实践，灵活运用组合逻辑电路解决实际问题。

四、教学方法1. 采用讲授法，讲解组合逻辑电路的基本概念、分析和设计方法。

2. 利用实物模型、图示和仿真软件，直观展示组合逻辑电路的工作原理。

3. 案例分析，引导学生运用组合逻辑电路解决实际问题。

4. 小组讨论，培养学生团队合作精神和发现问题、解决问题的能力。

五、教学准备1. 教材或教学资源：《组合逻辑电路》相关章节。

2. 实物模型：组合逻辑电路的实物模型。

3. 教学课件：组合逻辑电路的相关图示和动画。

4. 仿真软件：如Multisim，用于模拟组合逻辑电路的工作过程。

5. 练习题：组合逻辑电路的相关习题和案例分析题。

六、教学过程1. 引入新课：通过复习上节课的内容，引入组合逻辑电路的学习。

2. 讲解基本概念：讲解组合逻辑电路的定义、特点和应用，引导学生理解组合逻辑电路的基本概念。

3. 分析和设计方法：讲解组合逻辑电路的分析方法和设计步骤，让学生掌握如何分析和设计组合逻辑电路。

4. 常见组合逻辑电路：介绍编码器、译码器、多路选择器和算术逻辑单元等常见组合逻辑电路的原理和应用，让学生了解各种组合逻辑电路的功能和结构。

组合逻辑电路的分析与设计方法一、教学目标：组合逻辑电路的分析方法、组合逻辑电路的设计方法二、教学重点、难点：重点掌握组合逻辑电路的分析步骤、组合逻辑电路的设计步骤三、教学过程设计：1.定义：任意时刻的输出状态只决定于该时刻的输入状态，而与从前的状态无关。

2.组合逻辑电路的分析步骤：1)由逻辑图写出各输出端的逻辑表达式；2)化简和变换各逻辑表达式；3)列出真值表；4)根据真值表和逻辑表达式对逻辑电路进行分析，最后确定其功能。

3.组合逻辑电路的设计步骤：1)根据实际逻辑问题确定输入、输出变量，并定义逻辑状态的含义；2)根据输入、输出的因果关系，列出真值表；3)由真值表写出逻辑表达式，根据需要简化和变换逻辑表达式；4)画出逻辑图；讲完后讲解个例题：试用与非门和反相器设计一个优先排队电路。

火车有特快、直快和慢车。

它们进出站的优先次序是：特快、直快、慢车，同一时刻只能有一列车进解：1) 由题意进行逻辑抽象。

当特快A=1时，无论直快B，慢车C 为何值，LA=1，LB= LC=0；当直快B=1，且A= 0 时，无论C为何值，LB=1，LA =LC=0；当慢车C=1，且A=B=0 时，LC=1，LA= LB=0。

经过逻辑抽象，可列真值表：2)写出逻辑表达式：3) 画出逻辑电路图：让学生计算几个练习题，加深理解，时间如果允许可以让学生到黑板上来做四、课后作业：1、已知逻辑电路如图所示，分析该电路的功能。

解：1）根据逻辑图，写出输出逻辑表达式L⊕ZC=CA⊕B=)(⊕BA⊕C=⊕2）列写真值表3）确定逻辑功能：电路具有为奇校验功能五、本节小结：对本节内容进行小结。

组合逻辑电路》公开课教案公开课教案课题：组合逻辑电路的分析及设计方法教学目标：1、掌握基本、复合逻辑门电路的各种描述方式及相互转换；2、掌握组合逻辑电路的概念及一般分析方法与步骤；3、掌握组合逻辑电路的设计思路与步骤。

教学重点：组合逻辑电路的分析及设计方法。

教学难点：与非门、或非门如何用基本门进行简单组合构成。

教学环节时间分配：课前准备：分析教材、查阅资料、书写投影片（10分钟）教学过程和内容师生活动：1、复问题：组合逻辑电路的基本组成单元，三种逻辑运算的关系（10分钟）2、讲解常用逻辑门电路的归纳对比，将与门、或门、非门电路各种描述方式进行对比（20分钟）3、讨论扩展为多个输入端的与门和或门是否仍满足其逻辑功能（10分钟）4、应用例题进行分析，掌握逻辑电路的描述方式与逻辑功能之间的相互转换问题（30分钟）5、讲解组合逻辑电路的分析方法，如何用基本门进行简单组合构成（20分钟）教学方法：问题导向式方法，包括类比、练、讨论、归纳等。

教学内容改写：本节课的教学目标是让学生掌握基本、复合逻辑门电路的各种描述方式及相互转换，掌握组合逻辑电路的概念及一般分析方法与步骤，掌握组合逻辑电路的设计思路与步骤。

重点是组合逻辑电路的分析及设计方法，难点是如何用基本门进行简单组合构成。

教学环节时间分配包括课前准备、教学过程和内容师生活动等，采用问题导向式方法，包括类比、练、讨论、归纳等。

通过复组合电路的概念、分析和设计的基本过程，培养学生总结归纳问题与分析解决问题的能力。

在教学过程中，将常用逻辑门电路的归纳对比列于表格中，让学生完成表格填写，进行对比。

同时，讨论扩展为多个输入端的与门和或门是否仍满足其逻辑功能，应用例题进行分析，掌握逻辑电路的描述方式与逻辑功能之间的相互转换问题。

最后，讲解组合逻辑电路的分析方法，如何用基本门进行简单组合构成。

组合逻辑电路的设计章节一：组合逻辑电路概述教学目标：1. 了解组合逻辑电路的基本概念；2. 掌握组合逻辑电路的输入输出关系；3. 熟悉组合逻辑电路的主要应用。

教学内容：1. 组合逻辑电路的定义；2. 组合逻辑电路的输入输出关系；3. 组合逻辑电路的应用实例。

教学活动：1. 引入组合逻辑电路的概念；2. 通过举例说明组合逻辑电路的输入输出关系；3. 讨论组合逻辑电路的应用场景。

章节二：逻辑门及其组合教学目标：1. 掌握常见逻辑门的功能；2. 学会逻辑门的符号表示；3. 了解逻辑门组合的基本原理。

教学内容：1. 与门、或门、非门的功能和符号表示；2. 与非门、或非门、异或门的功能和符号表示；3. 逻辑门组合的原理。

教学活动：1. 介绍各种逻辑门的功能和符号表示；2. 通过示例演示逻辑门的组合过程；3. 引导学生进行逻辑门的组合练习。

章节三：组合逻辑电路的设计方法教学目标：1. 学会组合逻辑电路的设计方法；2. 熟悉组合逻辑电路的设计步骤；3. 掌握组合逻辑电路的优化技巧。

教学内容：1. 组合逻辑电路的设计方法；2. 组合逻辑电路的设计步骤；3. 组合逻辑电路的优化技巧。

教学活动：1. 引导学生了解组合逻辑电路的设计方法；2. 分组讨论组合逻辑电路的设计步骤；3. 分享组合逻辑电路的优化技巧。

章节四：组合逻辑电路的实际应用教学目标：1. 了解组合逻辑电路在实际中的应用；2. 学会分析组合逻辑电路的应用场景；3. 能够设计简单的组合逻辑电路应用实例。

教学内容：1. 组合逻辑电路在实际中的应用；2. 分析组合逻辑电路的应用场景；3. 设计简单的组合逻辑电路应用实例。

教学活动：1. 介绍组合逻辑电路在实际中的应用实例；2. 分析组合逻辑电路的应用场景；3. 学生分组设计简单的组合逻辑电路应用实例。

章节五：组合逻辑电路的设计实践教学目标：1. 掌握组合逻辑电路的设计方法；2. 学会使用逻辑门电路元件进行组合逻辑电路的设计；3. 能够完成组合逻辑电路的设计并验证其功能。
