智能大厦综合布线整体设计建设方案V2智能大厦是现代化办公楼的代表，而智能大厦的综合布线设计则是一个非常重要的环节。
本文将就智能大厦综合布线整体设计建设方案V2进行详细阐述。
一、需求分析在开始整体设计建设方案前，我们需要先进行需求分析。
我们需要了解整个办公大楼的具体情况，包括楼层面积、入驻公司数量、公司类型、对IT设备的需求等等。
同时，我们还需要考虑到未来发展的情况，是否会有新的入驻公司加入，是否会有IT设备更新等等。
二、设计方案在明确需求之后，我们需要考虑到整体的设计方案。
根据需求分析，我们需要先对楼层进行网格化划分，以便于对线路的布置。
同时，我们需要根据入驻公司的类型，为不同公司提供不同的IT设备支持。
例如，对于需要大量高带宽支持的科技公司，我们需要提供高速光纤网络的支持。
对于一些需要大量存储空间的公司，则需要提供云存储服务器的支持。
同时，我们还需要考虑到安全性的问题，为每个公司提供安全的网络环境。
三、施工实施在设计方案确定之后，我们需要考虑到具体的施工实施。
对于整体建设方案的实施，我们需要按照网格化划分好的楼层，按照预定方案进行线路的铺设和设备的安装。
同时，我们需要进行严格的验收和测试，确保系统的可靠性和稳定性。
同时，在每个公司入驻前，我们还需要进行具体的IT设备定制，确保IT设备可以满足每个公司的具体需求，并且与整体系统兼容良好。
四、维护保养在整个系统运行期间，我们还需要进行维护保养。
我们需要定期对系统进行检查和维护，确保系统的稳定性和可靠性。
同时，我们还需要对使用人员进行培训，让每个员工都能够熟练掌握IT设备的使用方法，避免不必要的故障和损失发生。
综上所述，智能大厦综合布线整体设计建设方案V2是一个非常重要的项目。
我们需要从需求分析、设计方案、施工实施和维护保养四个方面进行详细考虑。
希望通过专业的团队，对整个项目进行有效的实施和管理，从而为每个公司提供一个安全、可靠、高效的工作环境。
办公楼网络布线工程方案本次网络布线工程是针对某办公楼进行的网络布线升级工程，旨在提升办公楼整体网络通信能力，改善办公环境网络连接问题，提高网络使用效率。
本工程的主要任务是对办公楼的网络进行规划设计、实施施工，并测试验收，最终保障网络通信畅通、安全可靠。
二、工程方案1. 规划设计根据办公楼的实际情况，结合业务需求和未来发展需求进行规划设计。
首先，对整个办公楼进行现状调查，了解现有网络布线的情况，包括线路布设情况、网络设备配置等。
其次，结合现有设备情况和业务需求，设计新的网络布线方案。
在规划设计过程中，需考虑网络的扩展性、可靠性和安全性，并制定合理的网络布线方案。
2. 施工实施在规划设计的基础上，进行网络布线的施工实施。
首先，对原有网络进行清理整理，清除不必要的线路，确保布线的整洁和有序。
然后，根据设计方案进行新线路的布设，并配置网络设备。
在施工过程中，需注意线路的敷设是否合理、设备的安装位置和固定方式是否稳固、接线的规范等细节问题。
同时，施工过程也需要考虑施工的时间节点和影响范围，确保工程进度和不影响正常办公。
3. 测试验收网络布线施工完成后，进行测试验收工作。
通过网络设备配置、线路连通性测试、网络速度测试等工作，确保新网络布线的正常运行和稳定性。
同时，对网络的安全性进行评估，排除潜在的安全隐患。
只有通过了严格测试的网络，才能被认可并投入使用。
四、工程实施中的技术要点1. 网络布线设计的合理性网络布线设计需要充分考虑到网络的扩展性、可靠性和安全性，合理规划布线的走向和架设位置，以及设备的配置方式。
设计过程中需考虑未来的业务发展需求，确保网络的可持续发展和扩展性。
2. 施工质量把控在施工实施过程中，需注意施工质量的把控，确保布线的整洁有序，设备的安装固定牢固，接线的规范和接触良好。
同时，施工人员需遵守施工流程和规范，确保施工的安全和质量。
3. 测试验证的严谨性测试验收是保障网络布线工程质量的重要环节，需要进行严格的测试工作，确保网络设备的正常运行和线路的稳定性。

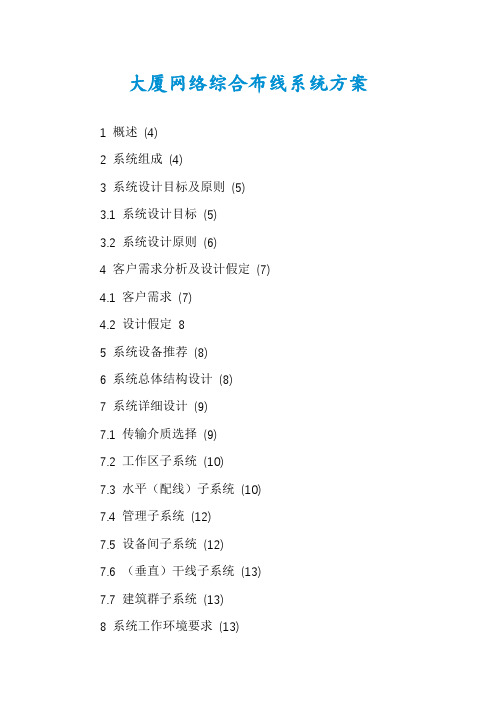

大厦网络综合布线系统方案1 概述(4)2 系统组成(4)3 系统设计目标及原则(5)3.1 系统设计目标(5)3.2 系统设计原则(6)4 客户需求分析及设计假定(7)4.1 客户需求(7)4.2 设计假定85 系统设备推荐(8)6 系统总体结构设计(8)7 系统详细设计(9)7.1 传输介质选择(9)7.2 工作区子系统(10)7.3 水平（配线）子系统(10)7.4 管理子系统(12)7.5 设备间子系统(12)7.6 （垂直）干线子系统(13)7.7 建筑群子系统(13)8 系统工作环境要求(13)8.1 机房建筑要求(13)8.2 机房工作环境要求(14)9 系统屏蔽与接地(16)9.1 屏蔽效应169.2 接地的类型(16)9.3 配线柜（架）接地要求(17)9.4 接地导线要求(18)10 系统施工(18)10.1 概述(18)10.2 管道预埋(18)10.3 桥架安装(19)10.4 布线要求(19)10.5 信息点安装(19)11 系统测试(19)11.1 铜缆测试(19)11.2 光缆测试(20)12 系统验收(21)12.1 系统验收依据和遵循的标准(21) 12.2 系统验收主要项目和指标(21)12.3 系统验收方法(21)13 货物清单和货物价格(23)1 概述随着社会的不断发展和人们生活水平的不断提高，人们对生活、工作、购物、休闲、娱乐环境要求也越来越高。
为了满足人们的这些需求，建筑内（尤其是公共建筑）就必须具有一定水平的现代化高科技含量，现代化设施。
于是就引伸出了智能建筑（大厦）这一新的概念。
智能大厦（Intelligent Building，缩写IB）是现代建筑技术与高新信息技术相结合的产物。
随着全球社会信息化与经济国际化的深入发展，智能大厦已成为各行业综合实力的具体象征，也是各大企业集团市场竟争实力的形象标志，也就是说企业拥有智能大厦就增强了企业的竟争实力。
因此，为了将大厦建成一座高标准的智能商业大厦，给工作人员和顾客带来一个更加富有创造性，更高的效率和更为安全舒适的工作、生活和购物环境。
办公大楼综合布线办公楼综合布线施工方案1. 简介办公大楼综合布线是指将各种通信设备、电脑及其他电子设备之间的连接线路、插座、接口等进行系统布置和安装，以实现办公场所内设备之间的互联互通。
本文档将介绍办公楼综合布线施工方案，包括布线的基本原则、材料选用、布线过程以及施工注意事项等内容。
2. 布线的基本原则办公大楼综合布线需要遵循一定的原则，以确保布线的质量和可靠性。
以下是一些基本原则：2.1 分区布线根据办公楼不同区域的功能、使用需求以及设备数量等因素，将办公楼划分为不同的区域，并对每个区域进行独立的布线。
这样可以方便管理和维护，并避免布线混乱和相互干扰。
2.2 合理规划布线路径根据建筑结构和使用需求，合理规划布线路径，避免布线与其他设备或管线冲突。
同时，应尽量缩短布线距离，减少信号传输的损耗。
2.3 保留充足的备用线路为了确保系统的可靠性和可扩展性，应在布线中保留一定数量的备用线路。
这样当需要增加新设备或修复故障时，可以快速切换或更换线路，减少影响和停工时间。
3. 材料选用在办公大楼综合布线施工中，选择合适的材料对布线质量至关重要。
以下是一些常用的材料：3.1 电缆常用的办公楼综合布线电缆有网线、电话线、电视线等。
在选择电缆时，应根据使用需求和传输速率选择合适的规格和类型。
同时，为了提高抗干扰能力和信号传输质量，可选择屏蔽电缆或双绞线。
3.2 插座和接口在办公楼中，插座和接口是设备连接的关键部件。
应选择质量可靠、符合规范要求的插座和接口，以确保连接的稳定性和安全性。
3.3 配线架和机柜配线架和机柜是布线系统的基础设施，用于放置、组织和管理电缆。
应选择质量可靠、结构合理的配线架和机柜，并合理规划布置，方便管理和维护。
4. 布线过程办公楼综合布线的施工过程可以分为以下几个步骤：4.1 布线规划根据办公楼的平面布局和使用需求，制定详细的布线规划和布线图。
确定各个区域设备的布置位置以及布线路径。
4.2 材料准备根据布线规划，准备好所需的电缆、插座、接口、配线架等材料，并进行质量检查。
办公楼综合布线施工方案一、引言办公楼是一个大型综合性商业建筑，需要满足各种网络设备的布线需求，包括数据通信、电话通信、电视信号等。
本文档将介绍办公楼综合布线施工方案，以满足企业的网络通信需求。
二、安装地点办公楼综合布线需要在每个办公室、会议室、走廊等区域进行布线安装。
考虑到使用方便性和美观度，布线将尽可能隐藏在墙壁、地板和天花板内部。
三、布线材料为了保证布线的稳定性和耐用性，我们将使用高质量的材料和设备进行布线。
以下是需要的材料清单：•网络电缆（Cat 6或者Cat 6A）：用于数据通信，提供高速的网络连接。
•电话线缆：用于电话通信，保证通话质量。
•电视线缆：用于传输电视信号，提供高清的画质。
•网络面板和插座：用于连接网络设备，提供网络接口。
•电缆支架和龙骨：用于固定和支持布线材料。
四、布线设计办公楼综合布线需要根据办公楼的具体情况进行设计。
以下是布线设计的基本原则：1.网络布线：网络布线是办公楼中最重要的一部分，需要考虑每个办公室的网络连接需求。
我们将根据办公楼的平面图确定每个办公室的网络面板位置，并从面板到每个工作台的位置进行布线。
2.电话布线：电话布线是为了满足办公室中的通信需求。
我们将根据每个办公室中的电话需求确定电话线缆的位置，确保每个办公室都有稳定的电话连接。
3.电视布线：电视布线是为了提供高清的电视信号。
我们将根据办公楼内的电视需求确定电视线缆的位置，确保电视信号的稳定传输。
五、布线施工流程办公楼综合布线施工需要按照以下流程进行：1.确定布线设计：根据办公楼的平面图确定布线设计，包括网络布线、电话布线和电视布线。
2.准备材料和设备：购买所需的布线材料和设备，并做好准备工作。
3.安装电缆支架和龙骨：在办公室的墙壁、地板和天花板上安装电缆支架和龙骨，以便固定和支持布线材料。
4.进行布线：根据设计方案，在办公室内进行布线安装，包括网络布线、电话布线和电视布线。
5.安装网络面板和插座：在每个办公室的合适位置安装网络面板和插座，以提供网络接口。
办公楼综合网络布线设计方案西安庆油石化科技装备有限公司办公楼网络综合布线设计方案第一章方案概述项目总体规划1.1.1 办公楼综合布线项目介绍1. 布线系统将贯穿于1、2、3、4楼的各个平面。
主要为话音、数据、图像等系统信号提供高性能传输路由。
2. 作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。
3. 系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。
4. 系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。
5. 在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。
为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。
6. 采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。
1.1.2 办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达100Mbps，100Mbps到桌面。
1、开放。
采用标准RJ45接口，兼容不同厂家的标准产品。
2、灵活。
水平子系统支持语音、数据，支持10Base-T、100Base-T等。
3、先进。
采用目前流行，具有一定先进技术的超五类系列产品。
4、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.1.2.1 有关技术要求1.符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
4.所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去。
5.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN 等网络及应用。
智能大厦综合布线的工程设计方案一、引言智能大厦作为现代化建筑的代表之一，其综合布线设计是智能化设备运行的基础。
本文将介绍智能大厦综合布线的工程设计方案，包括布线需求分析、设计原则、具体方案等内容，旨在为智能大厦的建设提供参考。
二、布线需求分析在智能大厦中，各种设备和系统（如网络、安防、通信等）需要充分的布线支持。
根据大厦的功能和需求，对布线的需求可以做如下的分析：1.网络布线：实现各设备之间的互联互通，包括有线网络和Wi-Fi覆盖。
2.安防布线：摄像头、门禁系统等安防设备的联动布线。
3.电力布线：各种设备的电力供应及照明电路的布线。
4.通信布线：电话、对讲机等通讯设备的布线。
5.智能化设备布线：智能家居、灯光控制等智能设备的联动布线。
三、设计原则在设计智能大厦综合布线的工程方案时，需要遵循以下原则：1.整体规划：从整体上考虑布线设计，确保各系统之间的协调运行。
2.可扩展性：考虑未来的扩建和升级需求，确保布线系统的可扩展性。
3.冗余性：设计冗余系统，以提高整个布线系统的可靠性和稳定性。
4.节能环保：采用节能环保的布线材料和技术，降低能耗。
5.易维护性：设计方便维护和管理的布线结构，减少日常运维成本。
四、具体方案4.1 网络布线1.采用Cat 6A以上标准的网线，确保网络传输效率和速度。
2.设计独立的数据机房，用于集中管理网络设备和布线。
3.考虑网络拓扑结构，采用星型或环形网络结构，确保网络稳定性。
4.2 安防布线1.布设监控摄像头时，考虑灯光、遮挡等因素，确保监控全面。
2.配置门禁系统，布线设计要与出入口位置相结合，确保安全性。
4.3 电力布线1.采用优质的电线和电缆，确保供电稳定和安全。
2.安装智能电表和电力管理系统，实现对用电量的实时监控和管理。
4.4 通信布线1.考虑通信设备的位置和通信质量，选择合适的布线方式。
2.设计通信机房，集中管理通信设备和布线结构。
五、总结智能大厦综合布线的工程设计方案是智能化建设的基础，合理的布线设计可以提高大厦的智能化水平和运行效率。
CATALOGUE目录•项目概述•综合布线系统设计•综合布线材料选择与配置•综合布线施工方案•综合布线系统测试与验收•综合布线系统维护与管理•项目实施时间表与里程碑计划•项目预算与资源需求当前智能化建筑日益普及，对布线系统要求高性能和实施项目目标总体设计需求分析根据需求分析结果，设计出合理的系统架构，包括网络拓扑结构、设备选型、数量及分布位置等。
系统架构设计方案论证水平布线设计030201设备间设计设计出合理的设备间位置、大小及布局，考虑到电源、接地、温度控制等设施的配置。
垂直干线设计根据建筑物的结构特点及用户需求，设计出合理的垂直干线方案，包括干线的路由、数量及容量等。
垂直布线材料选择根据干线设计和设备间设计，选择合适的线缆、配线架、交换机等材料，确保满足用户需求和标准规范。
垂直布线设计1线缆类型与规格23适用于数据传输，速度可达100Mbps。
超五类双绞线（CAT 5e）适用于千兆以太网等应用，速度可达1Gbps。
六类双绞线（CAT 6）适用于长距离和高速度的数据传输，常用的有单模和多模光纤。
光纤光缆桌面式配线架嵌入式配线架19英寸机架式配线架施工准备缆线铺设路由选择连接件安装管道安装测试验收施工流程施工规范与质量标准安全施工施工环境防雷接地标识清晰施工注意事项ABCD测试计划制定测试数据准备测试实施测试环境搭建系统测试方案验收结论验收委员会或者验收部门应当根据验收情况作出验收结论，并出具验收报告。
如果综合布线系统未达到设计要求，应当提出整改意见。
验收流程与标准验收申请建设单位应当在工程竣工验收前，向验收委员会或者验收部门提交验收申请，并附上完整的工程技术资料和竣工图。
验收组织验收委员会或者验收部门应当自收到申请之日起15日内组织验收。
验收标准验收委员会或者验收部门应当根据国家有关规定和标准对综合布线系统进行验收，包括系统性能、功能、安全性、可靠性、可维护性等。
03数据记录验收注意事项01验收前准备02设备标识维护方案日常巡检定期对综合布线系统的各个设备、线路等进行检查，及时发现并处理潜在问题。
网络综合布线工程方案该项目是由深圳某知名上市公司兴建的甲级智能化办公大楼。
大楼东西长达125m，总建筑面积65600平方米，27层板式楼，供该企业行政办公使用；为适应该企业集团信息业务发展的需要，为提高大楼的高技术含量和办公效率，该大楼采用结构化综合布线，并在大楼内设置先进的楼宇监控、安保监控、背景音乐、闭路电视系统等。
本大楼的结构化综合布线，旨在建立一个具备开放性、灵活性、实用性、扩充性、经济性及安全性的高品质的集语音通信、数据通信于一体的综合布线系统，能支持数据、语音、视频传输的要求。
该项目综合布线系统的设计方案均符合最新国际标准ISO∕IEC IS11801：1995及ANSI∕TIA∕EIA 568A等标准，充分保证高速、可靠的信息传输要求；能在现在和将来若干年内适应技术的发展，实现数据、语音、视频的传递；能够支持100MHz的数据传输，支持以太网、高速以太网、令牌网、ATM、FDDI、ISDN 等网络及应用。
根据该企业的现状及发展趋势，信息办的技术人员经过多次商讨，拟定整栋大楼安排语音点和数据点各1300个。
综合布线工程设计采用星形的物理结构。
中心机房(MDF)设置在大楼2层约200平方米房间内，分配线间(TC)共8个，位置设置在弱电竖井内或楼梯半层侧墙上。
MDF到TC的语音主干为大对数三类非屏数双绞线（UTP），数据主干选用多模光纤。
终端信息点根据各楼层办公室的布置设计施工至办公桌上。
整个综合布线系统由工作区子系统、水平配线子系统、设备间子系统、垂直干线子系统、管理子系统和设备之间子系统等五个系统构成。
其中：a)工作区子系统工作区子系统由各个办公区域的信息插座及与终端连接电缆构成，针对该办公楼的具体情况，所有信息点均统一设计为标准的Cat.5e信息接口，连线方式为TIA568B，支持100MHz 的信息传输。
离地15cm处安装双口面板，内预留15cm线长，终端做模块。
b)水平配线子系统水平子系统是整个综合布线系统的重要组成部分，它将主干系统线路延伸到用户工作区。
传输介质一般采用铜缆和光缆。
为了配合整个办公区间对网络的要求，该项目水平线缆采用采用超五类（Cat.5e）非屏蔽双绞线（UTP）电缆，支持100MHz的传输速率。
水平电缆从配线间沿电缆桥架分别引向工作区各信息点，水平布线距离不超过90m，信息孔到终端设备连线不超过10m。
工作区端电缆布放到位后，在设备间端将电缆剪断，工作区端电缆预留20-50cm，设备间端电缆预留2m，以便安装信息插座和跳线盘。
c) 垂直干线子系统垂直主干子系统是综合布线系统重要组成部分，它提供建筑物的干线线缆的路由。
垂直干线子系统由主机房内的主配线架至建筑物各楼层配线架之间的室内十二芯多模光纤和Cat.3大对数语音骨干电缆组成。
一端端接于中心机房(MDF)的主配线架上，另一端端接于分配线间(TC)的分配线架上，采用十二芯多模光纤，传输速率可达1Gbps以上，可为高速数据传输提供高品质的数据传输通道。
垂直主干电缆布放在大楼弱电竖井内进行，两端电缆均应预留2m，以便安装跳线盘。
光缆布放过程中，最大拉力小于50 daN，转弯半径大于30mm，垂直主干电缆牢固绑扎在金属桥架上，绑扎间距小于1m。
d) 管理子系统管理子系统是整个综合布线系统灵活性得以充分体现的关键部分，所有的水平线及垂直干缆均端接于此处；管理子系统由铜缆、光纤配线架及软跳线等接插件组成。
每个分配线间均设19"工业标准机柜。
机柜上安装24口UTP配线架和24口光纤配线架，并预留足够的空间，以安装网络设备。
每层分配线间的位置，为了方便布线并节省投资，设置在大楼中间位置的弱电竖井内，部分设置在弱电竖井旁。
所有分配线间的电源供应，统一采用从中心机房UPS处拉至各个分配线间供电。
e) 中心机房中心机房由二层计算机中心机房内的主配线架等组成，提供连接网络设备、数据中继线、大楼垂直主干线电缆的系统连接设备。
针对该项目，我们派出专人负责此项目，并设有专门的技术人员和质检人员，进场时对施工人员进行了施工技术交底和安全教育。
编制好施工组织设计方案和进度计划，对工程的工期目标、主要技术方案及措施、安全保证措施等予以明确。
并认真及时做好施工记录、隐蔽工程验收记录，定期检查工程质量和相应的资料，保证资料的鉴定收集、整理、审核与工程同步。
努力创建优质样板工程。
本工程整体施工特点：建筑面积大，作业面广，需要统筹安排、交叉作业、协调施工。
综合布线系统测试是综合布线系统实施的重要内容，是保证系统性能达到设计要求的重要措施，需对系统的水平铜缆和垂直干线光缆进行端对端测试，必须在系统测试完毕，确保性能优良后，才能组织有关人员进行验收。
1. 铜缆系统测试为确保综合布线系统的性能，确保布线系统的元器件性能及安装。
工程完工后按TIA∕EIA568-A规定的CAT.3及超CAT.5标准对三类主干系统、五类水平系统的铜缆线路进行了测试。
包括以下几项内容：极性、连续性、短路、断路测试及长度，信号全程衰减测试，信号近端串音衰耗测试，结构回转衰耗SRL，特性阻抗，ACR测试。
2. 光纤系统测试采用专用光纤测试仪，按ISO∕IEC11801测试标准，逐条对光纤进行了测试，测试连通性、全程衰减及ST∕SC连接头衰减等，测试出来的结果符合以下标准：光纤传输性能参数对测试不合乎要求的，力行查清原因，有的放矢，进行了整改，整改后再测试，直至全部合乎要求，并提供了系统的验收资料，包括系统测试报告、竣工图、管线槽走线图、信息点分布图、系统维护手册、竣工书等，然后通知甲方和监理公司进行了现场检查、实地抽测，切实确保整个系统的性能优良。
什么是综合布线？综合布线系统（Premises Distributed System，简称PDS）是一种集成化通用传输系统，它采用标准化的语音、数据、图像、监控设备，各线综合配置在一套标准的布线系统上，统一布线设计、安装施工和集中管理维护。
为楼宇和园区提供了先进、可靠的布线方式，它是通讯、计算机网络以及智能大厦的基础。
PDS使用标准的双绞线和光纤，支持高速率的数据传输。
PDS使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。
PDS系统分为六个子系统1、建筑群连接子系统2、设备间子系统3、干线(垂直)子系统4、管理子系统5、水平子系统6、工作区子系统PDS主要特点1、兼容性2、开放性3、灵活性4、可靠性5、先进性6、经济性。
PDS较好地解决了传统的布线方法存在的问题，因此，综合布线系统取代单一、昂贵、繁杂的传统布线系统，是“信息时代”的要求和历史发展的必然。
工程服务流程客户需求分析----信息点数量确定----信息点位置确定----机房位置确定---线槽路由确定---材料清单及报价---合同签定---组织施工--信息点测试---系统调试--维护网络综合布线工程服务原则1、实用性原则网络系统应采用成熟可靠的技术和设备，达到实用、经济和有效的结果。
2、开放性原则网络系统应采用开放的标准和技术。
3、可靠性原则网络系统应确保很高的可靠性，具有高平均无故障时间和低平均故障率。
4、安全性原则网络系统应具有良好的安全性，确保网络系统和数据的安全运行。
5、先进性原则网络系统应采用先进的技术和设备，符合网络未来发展的潮流。
6、高效性原则网络系统应具有很高的资源利用率。
7、可扩展性原则网络系统应在规模和性能两方面具有良好的可扩展性。
8、高性价比原则网络系统应具有较高的性能价格比，技术优先，兼顾价格维护和质量保障工程材料10年质量保证工程服务1年免费维护7*24小时电话维护24小时内快速反应并在48小时内及时到达现场。
项目施工方案与施工组织说明1.1 施工方案设计的依据《ISO/IEC 11801》商业建筑物综合布线系统国际标准《EIA/TIA 568A》商业建筑物综合布线系统美国标准《EIA/TIA 569》通信布线管线和空间设计施工标准《建筑与建筑群综合布线工程设计规范》《建筑与建筑群综合布线工程施工及验收规范》ISO/IEC11801 和EIA/TIA-568A 是开放式布线系统设计依据的两个重要标准。
它对开放式布线系统的产品性能参数，系统设计方法和端接配件安装都作了明确规定。
EIA/TIA569是为了配合以上标准对开放式布线系统施工制定的标准。
《建筑与建筑群综合布线工程设计规范》、《建筑与建筑群综合布线工程施工及验收规范》是我国工程建设标准化委员会于1997年5月颁布的适合我国国情的新标准。
1.2 施工设计要求在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量作出有效的管理和监控的问题。
我们认为，为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题：1 施工设计：对建筑物结构作出详细勘测之后，同用户一起规划出管线施工图。
施工设计的合理性对工程质量是至关重要的。
2 施工过程：施工过程的工艺水平与工程质量有直接的关系，我公司将通过细化安装操作的各个环节来保证对施工质量的控制。
我们一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。
方案的后面部分还将对此作详细的说明。
3 施工管理：我公司为工程实施制定有详尽的流程，以便于对工程施工的管理。
施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。
方案的后面部分还将对此作详细的说明。
4 质量控制：我公司在以往的工程施工中建议由用户和我公司的技术人员组成质量监督小组，并编制质量控制日志，由当班的工程小组负责人填写，监督小组负责人签字。
1.3 管道材料选择和施工要求1水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为了3:1，在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
对于贵单位综合大楼，每层楼内信息点的密度相对较低建议将用于语音系统的双绞线和用于数据传输的双绞线设于一个并列的走线槽内。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准，五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。
