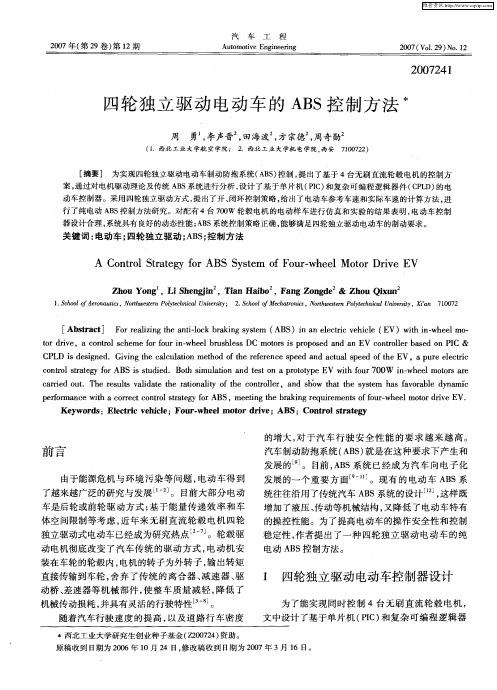

四轮独立驱动电动车的ABS控制方法

四轮独立驱动电动车的ABS控制方法

关键 词 ： 电动 车 ； 四轮独 立驱 动 ； Ｂ ； 制方 法 Ａ Ｓ控 Ａ ｎ ｒ ｌ Ｓ ｒ ｔ ｇ ｏ Ｃｏ ｔｏ ｔａｅ ｙ ｆ ｒＡＢＳ Ｓ ｓｅ ｏ ｕ — ｅ ｌＭ ｏ ｏ ｉ ｅ ＥＶ ｙ ｔ ｍ ｆＦｏ ｒｗｈ ｅ ｔ ｒＤｒｖ
Ｚ ｏ ｎ ｉ ｈ ｎ ｊ ｉｎＨａｂ Ｆ ｎ ｏ ｇ ｅ ｈ ｕＹｏ ｇ ，Ｌ ｅ ｇｉ ，Ｔａ ｉｏ ， ａ ｇＺ ｎ ｄ ＆ Ｚ ｏ ｘ ｎ Ｓ ｎ ｈ ｕＱｉｕ
［ ｂ ｔａｔ Ｆ ｒ ｅｌｉｇｔｅａ ｔｌｃ ｒｋｎ ｓ ｍ （ Ｂ ）ｉ ａ ｌ ｔｃｖｈｃｅ（ Ｖ）ｗ ｔ ｉ—ｈ ｅ ｍ ． Ａ ｓ ｃ］ ｏ ａｉｎ ｎｉｏｋｂａｉｇｓ ｔ ｒ ｒ ｚ ｈ — ｙ ｅ Ａ Ｓ ｎ ｎｅｅ ｒ ｅ ｉｌ Ｅ ｃｉ ｉ ｗ ｅｌ ｏ ｈｎ
的增 大 ， 于 汽 车 行 驶 安 全 性 能 的要 求 越 来 越 高 。 对
前 言
由于能 源危 机 与 环 境 污 染 等 问 题 ， 电动 车 得 到 了越 来越 广泛 的研 究 与发 展 ＿＿ｊ 目前 大 部分 电动 】 。 ２ 车是 后轮 或前 轮 驱 动 方 式 ； 于 能 量 传 递 效 率 和 车 基
ｃ ｎ ｒ ｌｓｒ ｔ ｇ ｏ ｏ ｔｏ ｔａｅ ｙ ｆ ｒＡＢＳ ｉ ｔ ｄｉｄ Ｂｏｈ ｓｍｕ ａｉｎ ａ ｄ ｔｓ ｎ ａ ｐ ｏｏｙ ｅ ＥＶ ｔ ｏ ｒ７ Ｗ ｎ— ｓｓｕ ｅ ． ｔ ｉ ｌｔｏ ｎ ｅ ｔｏ ｒ ｔ ｔｐ ｗｉ ｆ ｕ ００ ｉ ｗｈｅ ｌｍｏ ｏ ｓａ ｅ ｈ ｅ ｔｒ ｒ
汽 车制 动 防抱 系统 （ Ｂ ） Ａ Ｓ 就是 在 这 种要 求 下 产生 和 发 展 的 Ｊ 目前 ， Ｂ 。 Ａ Ｓ系 统 已经 成 为 汽 车 向 电子 化 发展 的一个 重要 方 面 －１。现 有 的 电动 车 Ａ Ｓ系 １ ］ Ｂ 统往 往 沿用 了传 统 汽车 Ａ Ｓ系统 的设 计 ， Ｂ 这样 既 增加 了液压 、 动等机 械 结构 ， 降低 了 电动 车特 有 传 又 的操 控性 能 。为 了提 高 电动车 的操 作 安全 性 和 控 制

轮毂电机分布式驱动控制 系统关键技术

轮毂电机分布式驱动控制 系统关键技术

各车企推出的分布式驱动概念车
丰田 ME.WE 及 FCV Plus （ 2013年，四轮毂电机）
奔驰SLS AMG电动版 （ 2013年，四轮边电机）
保时捷 Mission E （ 2015年，前后轴两电机）
蔚来 EP9 （ 2016年，四轮边电机）
2018日内瓦车展的分布式驱动电动车
捷豹I-PACE（量产）
前轮驱动力矩 后轮驱动力矩
四轮驱动力矩
1、两侧车轮能实现力矩分配； 2、力矩分配根据车辆的转向特性进行； 3、前轮由于存在转向角，因此力矩分配
和后轮不同，但总体趋势相同； 4、力矩分配以整车的总驱动力矩为基础，
对整车动力性影响较小。
快速控制原型试验平台
1.前期各程序编写 2.试验时实现监控
功能
试验时运行 试验时与外部 控制程序 进行数据交换
通讯架构搭建
CAN通讯网络
方向盘转角传感器
分布式驱动控制器
横摆角速度传感器
软件编写
数据接收程序
CAN报文解析程序
驱动力控制程序
数据记录程序
数据可视化监控界面1
数据发送程序
数据可视化监控界面2
试验分析
方向盘转角
总驱动力
横摆角速 度
各轮驱动力矩
质心侧偏角
车速
车辆过度转向，期望横摆力矩方向与横摆角速度方向相反，以抑 制 过度转向趋势，各轮驱动力输出符合实际
成功参展“2017年北京国际道路运输、 城市公交车辆及零部件展览会”
应用海格G-ECO智慧节能系统，采用E-Traction双轮毂 电机及浙大设计的分布式驱动控制及驱动防滑策略， 研发出能耗小、效率高、动力足的电动城市客车。
分布式驱动控制技术应用实例

轮毂电机驱动系统在电动汽车上的应用

轮毂电机驱动系统在电动汽车上的应用

轮毂电机驱动系统在电动汽车上的应用作者：吕金山秦滔文学肖建军来源：《今日自动化》2021年第11期[摘要]輪毂电机驱动系统被应用于电动汽车之上，有着较为优良的表现。

轮毂电机驱动系统在应用在呈现部分问题，例如电动汽车生命周期管理、汽车运行可靠性等，针对此类问题对轮毂电机驱动系统实际应用中进行改进优化，加装冷却风扇、使用电子差速控制系统、控制零部件质量等。

通过这些技术优化和改进，进一步提升了轮毂电机驱动系统在电动汽车上的应用广度和深度，为电动汽车发展添砖加瓦。

[关键词]轮毂电机;电差速;电动汽车;应用分析[中图分类号]U469.72 [文献标志码]A [文章编号]2095–6487（2021）11–00–02Application of Hub Motor Drive System in Electric VehicleLV Jin-shan， Qin Tao， Wen Xue， Xiao Jian-jun[Abstract]Hub motor drive system is applied to electric vehicle， which has a better performance. The application of hub motor drive system presents some problems， such as electric vehicle life cycle management， vehicle operation reliability， etc. in view of these problems， the practical application of hub motor drive system is improved and optimized， such as adding cooling fan，using electronic differential control system， controlling the quality of parts， etc. Through the optimization and improvement of these technologies， the application breadth and depth of hub motor drive system in electric vehicles are further improved， which contributes to the development of electric vehicles.[Keywords]hub motor; electric differential; electric vehicle; application analysis轮毂电机技术在实际应用的过程中表现出了非常明显的优势，即占用资源较少、整车结构简洁、可利用空间较大、应对故障能力较强、车辆操控性能好等，并且通过对此技术的应用，还有效的实现了电子差速的有效控制。

电动车电机控制器原理

电动车电机控制器原理

电动车电机控制器原理
电动车电机控制器是控制电动车的核心部件，主要负责通过控制电流和电压来驱动电机转动。

其工作原理如下：
1. 车辆加速：当骑车者踩下油门，控制器会检测到这个信号，并控制电流的输出。

控制器将电流传送到电机，从而使电机转动起来。

电流的大小可以通过控制器内部的电流传感器进行调节。

2. 制动系统：当骑车者松开油门或踩下刹车，控制器会检测到这个信号，并降低电流的输出。

通过减小电流，电机的转速会减慢，最终停止。

控制器还会将制动能量转化为电能并回馈给电池进行充电，实现能量的回收利用。

3. 速度控制：控制器还可以根据车速信号来控制电机的转速。

当车速达到设定值时，控制器会减少电流输出，从而限制电机的转速，使车速保持在一个合适的范围内。

4. 温度保护：控制器通常还会监测电机的温度，并在温度过高时采取保护措施。

当电机温度超过设定阈值时，控制器会减小电流输出，以降低电机的负荷和温度，保护电机不受损坏。

5. 故障诊断：控制器还配备有故障诊断功能，可以监测电动车各个部件是否正常工作。

当发现故障时，控制器会发出警报信号，并记录相关故障代码，以便后续的维修和排除故障。

综上所述，电动车电机控制器通过控制电流和电压来驱动电机，
实现车辆的加速、制动和速度控制等功能，同时具备温度保护和故障诊断等安全保障机制。

四轮毂电机电动车的电子差速控制方法

四轮毂电机电动车的电子差速控制方法

四轮毂电机电动车的电子差速控制方法作者：杨濛李睿智金家林来源：《科技风》2017年第21期摘要：通常四轮独立驱动的电动汽车电子差速系统都是基于转矩分配进行的，本文提出了一种通过对各轮速进行转速分配的电子差速系统，利用Ackermann-Jeantand转向模型，实时计算电子差速过程中随着转角角度以及车辆速度变化的各个车轮的所需转速，并分析了转向时转向轮之间的转矩分配问题。

在carsim联合matlab仿真中通过多种车辆工况仿真实验验证了所提出的算法的实用性以及可行性，仿真结果表明，整车系统动态性能良好，电子差速控制策略可以满足四轮独立驱动电动汽车的行驶要求。

关键词：电动车；轮毂电机；电子差速；控制方法随着能源短缺的危机和环境污染的日益严重，燃油车正逐渐被新能源汽车替代，电动汽车的出现可以解决上述问题，并且已经得到了广泛的关注，在电动汽车中，对于电机驱动控制系统，大部分电动车采用驱动电机与差速器相连再带动车轮的方式，通过电机驱动机械差速器来使得内外车轮的速度差实现差速。

而独立轮驱动的电动汽车会根据不同的方向转角来分配给内外侧车轮不同的驱动力矩来实现车辆的差速算法，但这种算法并不能减小车辆的转角半径而且车辆的滑移率也不能得到很好的控制。

本文提出了一种电子差速算法。

电子差速即通过车辆在不同转角以及车速的情况下，计算所需要的各轮轮速，然后经过对电机的转速控制，从而实现车辆的差速算法。

1 电子差速方法电子差速的方法是通过驾驶者输入的转角信号和油门信号传入控制器，再由控制器根据当前整车状态值计算出各轮所需转速，然后通过通信等方式分配给各轮控制器，再由各轮控制器根据所给定的轮速对电机做出调速，从而实现车辆的顺利转弯。

1.1 转向原理四輪电子差速需要对4个轮毂电机同时进行速度控制和差速计算，是一个复杂的控制系统。

其中包括方向盘转角传感器、霍尔传感器、电机控制器、4个轮毂电机。

电子差速转向系统根据当前状态实时调整电机转速。
