LTE PTN承载介绍

PTN网络承载LTE方案研究PTN网络承载LTE方案的研究，是当前面向5G时代网络建设中的热点话题之一。

PTN是以IP/MPLS为核心技术的异构网络聚合手段，能够支持多种接入方式和网络技术，因此在承载LTE等移动业务方面具有良好的应用前景。

本文将从PTN网络和LTE技术两个方面出发，分析PTN网络承载LTE方案的意义和现状，及未来发展方向。

PTN网络是以分组传送技术为基础的多业务集成传输网络，综合运用了IP和MPLS等先进技术，在支持数据、语音、视频等混合业务的同时，兼顾了实时性、灵活性、可靠性等多方面的优势。

而LTE技术则是下一代无线移动通信技术，具有高速率、低时延、高可靠性等特点，成为5G时代网络建设中的重要组成部分，而且LTE系统的系统容量、带宽资源及接入用户容量等方面都有较大的提升。

在这样的背景下，PTN网络承载LTE方案的研究应运而生。

运用PTN网络技术实现LTE网络构建，可以实现以IP/MPLS为核心的现代化网络架构，解决了传统的分、聚、传、控四个层次业务处理方式，提供了更为灵活、可靠、高效的全业务传输支持环境，有效地提升了LTE业务的传输质量和用户体验。

当前，PTN网络承载LTE方案的研究取得了一系列成果。

已经有一些网络设备厂商在产品研制中将PTN网络技术与LTE技术进行了深度结合，实现以IP/MPLS为核心的LTE网络架构。

此外，通过优化PTN网络架构中的承载方式、QoS策略等，进一步提高LTE服务的可靠性和传输效果，也成为未来发展方向。

此外，有关联合研究团队着眼于通信网络的全面开放以及IT和CT的融合，探索设计一套能够完全自适应的PTN网络架构，为日益增长的移动流量带来强大的传输支撑能力。

总的来说，PTN网络承载LTE方案的研究具有重要的现实意义，对于推动5G时代网络建设具有积极的促进作用。

在未来，我们可以期待这一技术的进一步成熟，为移动通信行业带来新的发展机遇。

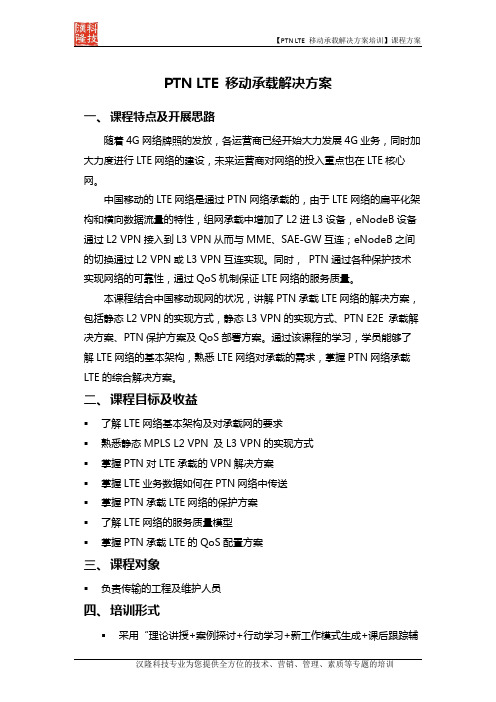

PTN LTE 移动承载解决方案
一、课程特点及开展思路
随着4G网络牌照的发放，各运营商已经开始大力发展4G业务，同时加大力度进行LTE网络的建设，未来运营商对网络的投入重点也在LTE核心网。

中国移动的LTE网络是通过PTN网络承载的，由于LTE网络的扁平化架构和横向数据流量的特性，组网承载中增加了L2进L3设备，eNodeB设备通过L2 VPN接入到L3 VPN从而与MME、SAE-GW互连；eNodeB之间的切换通过L2 VPN或L3 VPN互连实现。

同时，PTN通过各种保护技术实现网络的可靠性，通过QoS机制保证LTE网络的服务质量。

本课程结合中国移动现网的状况，讲解PTN承载LTE网络的解决方案，包括静态L2 VPN的实现方式，静态L3 VPN的实现方式、PTN E2E 承载解决方案、PTN保护方案及QoS部署方案。

通过该课程的学习，学员能够了解LTE网络的基本架构，熟悉LTE网络对承载的需求，掌握PTN网络承载LTE 的综合解决方案。

二、课程目标及收益
▪了解LTE网络基本架构及对承载网的要求
▪熟悉静态MPLS L2 VPN 及L3 VPN的实现方式
▪掌握PTN对LTE承载的VPN解决方案
▪掌握LTE业务数据如何在PTN网络中传送
▪掌握PTN承载LTE网络的保护方案
▪了解LTE网络的服务质量模型
▪掌握PTN承载LTE的QoS配置方案
三、课程对象
▪负责传输的工程及维护人员
四、培训形式
▪采用“理论讲授+案例探讨+行动学习+新工作模式生成+课后跟踪辅训”五位一体的教学模式
五、课程大纲。

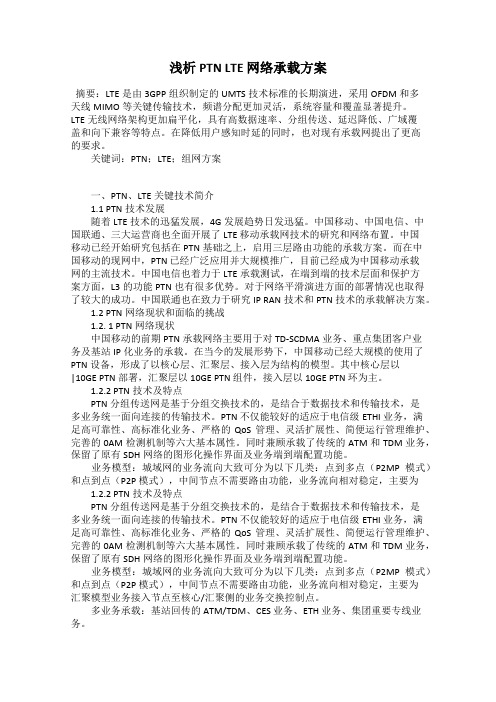

浅析PTN LTE 网络承载方案摘要：LTE是由3GPP组织制定的UMTS技术标准的长期演进，采用OFDM和多天线MIMO等关键传输技术，频谱分配更加灵活，系统容量和覆盖显著提升。

LTE无线网络架构更加扁平化，具有高数据速率、分组传送、延迟降低、广域覆盖和向下兼容等特点。

在降低用户感知时延的同时，也对现有承载网提出了更高的要求。

关键词：PTN；LTE；组网方案一、PTN、LTE关键技术简介1.1 PTN技术发展随着LTE技术的迅猛发展，4G发展趋势日发迅猛。

中国移动、中国电信、中国联通、三大运营商也全面开展了LTE 移动承载网技术的研究和网络布置。

中国移动已经开始研究包括在PTN基础之上，启用三层路由功能的承载方案。

而在中国移动的现网中，PTN 已经广泛应用并大规模推广，目前已经成为中国移动承载网的主流技术。

中国电信也着力于LTE承载测试，在端到端的技术层面和保护方案方面，L3的功能PTN也有很多优势。

对于网络平滑演进方面的部署情况也取得了较大的成功。

中国联通也在致力于研究IP RAN技术和PTN技术的承载解决方案。

1.2 PTN网络现状和面临的挑战1.2. 1 PTN网络现状中国移动的前期PTN承载网络主要用于对TD-SCDMA业务、重点集团客户业务及基站IP化业务的承载。

在当今的发展形势下，中国移动已经大规模的使用了PTN设备，形成了以核心层、汇聚层、接入层为结构的模型。

其中核心层以|10GE PTN 部署，汇聚层以10GE PTN 组件，接入层以10GE PTN 环为主。

1.2.2 PTN技术及特点PTN分组传送网是基于分组交换技术的，是结合于数据技术和传输技术，是多业务统一面向连接的传输技术。

PTN 不仅能较好的适应于电信级ETHI 业务，满足高可靠性、高标准化业务、严格的QoS管理、灵活扩展性、简便运行管理维护、完善的0AM检测机制等六大基本属性。

同时兼顾承载了传统的ATM和TDM业务，保留了原有SDH网络的图形化操作界面及业务端到端配置功能。

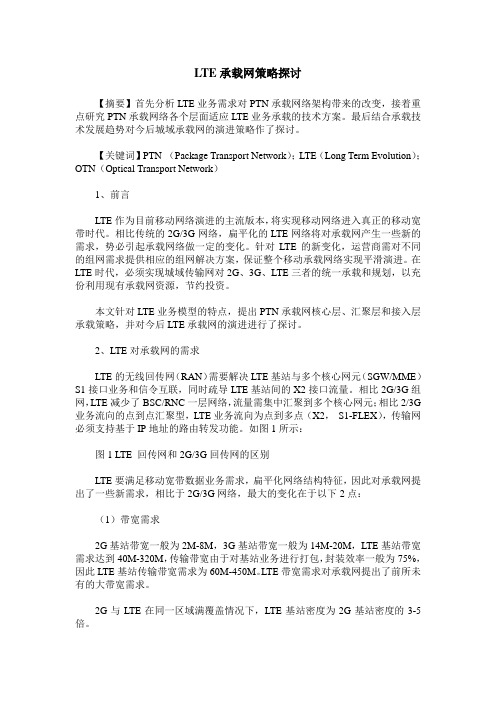

LTE承载网策略探讨【摘要】首先分析LTE业务需求对PTN承载网络架构带来的改变，接着重点研究PTN承载网络各个层面适应LTE业务承载的技术方案。

最后结合承载技术发展趋势对今后城域承载网的演进策略作了探讨。

【关键词】PTN （Package Transport Network）；LTE（Long Term Evolution）；OTN（Optical Transport Network）1、前言LTE作为目前移动网络演进的主流版本，将实现移动网络进入真正的移动宽带时代。

相比传统的2G/3G网络，扁平化的LTE网络将对承载网产生一些新的需求，势必引起承载网络做一定的变化。

针对LTE的新变化，运营商需对不同的组网需求提供相应的组网解决方案，保证整个移动承载网络实现平滑演进。

在LTE时代，必须实现城域传输网对2G、3G、LTE三者的统一承载和规划，以充份利用现有承载网资源，节约投资。

本文针对LTE业务模型的特点，提出PTN承载网核心层、汇聚层和接入层承载策略，并对今后LTE承载网的演进进行了探讨。

2、LTE对承载网的需求LTE的无线回传网（RAN）需要解决LTE基站与多个核心网元（SGW/MME）S1接口业务和信令互联，同时疏导LTE基站间的X2接口流量。

相比2G/3G组网，LTE减少了BSC/RNC一层网络，流量需集中汇聚到多个核心网元；相比2/3G 业务流向的点到点汇聚型，LTE业务流向为点到多点（X2，S1-FLEX），传输网必须支持基于IP地址的路由转发功能。

如图1所示：图1 LTE 回传网和2G/3G回传网的区别LTE要满足移动宽带数据业务需求，扁平化网络结构特征，因此对承载网提出了一些新需求，相比于2G/3G网络，最大的变化在于以下2点：（1）带宽需求2G基站带宽一般为2M-8M，3G基站带宽一般为14M-20M，LTE基站带宽需求达到40M-320M，传输带宽由于对基站业务进行打包，封装效率一般为75%，因此LTE基站传输带宽需求为60M-450M。

LTE网络对PTN的要求和挑战摘要：近年来，LTE作为新一代宽带无线移动通信技术发展方向的代表，受到了政府、运营商，及其业界的广泛关注。

面对无线接入网向LTE演进的不可阻挡的趋势和需求，PTN技术理所当然地成为无线分组承载技术的首要和重要选择，为此，国内三大通行运营商也都在构建自己的PTN战略。

本文首先对LTE 网络的内涵及其特性进行概述，重点分析LTE网络对PTN的要求和挑战，最后分析了基于PTN的LTE承载网建设的必要性。

关键词：LTE网络；PTN；要求和挑战；解决方案LTE（Long Term Evolution）是由3GPP提出并标准化了的移动通信长期演进技术，被业界通俗地称之为“准4G”技术，它是当前三大主流的3G技术殊途同归的演进方向。

引入LTE，不仅可以满足高视频业务发展的带宽，还可以在同一时间支持更过的宽带用户，真正地实现了无线宽带化。

一、LTE网络概述科技的发展带动了移动数字通信产业的跨越式发展，尤其是随着移动便携终端的发展，原有的EDGE/HSPA技术满足不了人们高速、高质量无线上网的需求。

为了更好地满足移动宽带数据业务对网络传输速率的要求，以及人们要求网络支持更高分辨率图像和更高清晰度视频源的需求，2004年，3GPP组织提出了3G 网路长期演进系统，并将之命名为LTE。

从技术层面看，LTE采用当前较为先进的MIMO（多进多出）和OFDM（正交频分复用）等物理层技术作为核心，实现了3G网络空中接口技术的改进。

据模拟测试，LTE能够在20MHz 、2×2MIMO的频谱带宽下，提供上行50Mbit/s 和下行100Mbit/s的理论峰值速率，从而为高速率的分组化移动传输业务提供了一个更简单的网络架构和极大的灵活性。

就网络架构而言，和2G/3G网络相比，LTE网络的结构有着明显的不同，LTE的接入网主要是由eNode B和aGW（接入网关）两部分构成。

其中，虽然LTE网络少了RNC（RadioNetwork Controller，亦即无线网络控制器），但LTE 的eNode B除具有3G原Node B 功能外，还承担了原来RNC的大部分功能。

PTN承载LTE解决方案与规划建议作者：郭晓鹏来源：《中国新通信》2014年第20期【摘要】 LTE是下一代无线技术的主要标准，随着无线通信技术的快速发展，实现真正的无线宽带连接以及无线互联网是通信行业发展过程中的一个重要方向。

本文对LTE的重点需求进行分析，并且提出了PTN承载LTE的解决方案与规划，旨在促进无线技术研究目标可以得到实现。

【关键词】 PTN LTE PTN承载一、LTE承载方案规划建议对于城域网的核心层，可以开启L3VPN来承载LTE业务，总体说来，这种承载方案如图1所示。

如上图所示，城域网内新建的核心汇聚层，可以根据LTE业务的带宽需求进行调整，当局域网的带宽超过10GE，则可以采用40GE PTN进行组网规划。

如果局域网的带宽没有超过10GE，则新建的核心汇聚设备应该要平滑地升级到40GE，以便能够对后续的各种业务在运行过程中增长的带宽需求进行满足。

1、核心层组网原则。

当城域网的核心层开启了L3VPN，则可以对IP业务进行调度，但是L2和L3桥接点与各种业务的落地节点之间应该分开部署，此举的目的主要是为了防止后续的各种设备在拓展的过程中对业务配置造成影响。

根据业务的需求，可以采用10GE/40GE链组口字型网进行规划设计。

2、汇聚层组网原则。

在一些带宽需求增长较快的城区或者城域汇聚层，新建PTN汇聚环时，要加强推40GEPTN的应用，新建的各种设备应该要采用支持40GE接口的PTN设备。

对于业务发展比较迅速，对带宽需求增长较快的区域，可以尽快实现40GE环网的部署。

新建的组环网，在节点的数量方面要进行控制，一般说来可以是6至8个，而且最好是成对地进行节点部署，每一个节点可以接4至6个接入环。

3、接入层组网原则。

当在城域网内新建PTN或者对原有的网络进行调整时，应该要接入含有6至8个节点的接入环组建全新的PTN系统，PTN接入环的带宽如果不满足具体的基站要求，则可以在一定时间内完成裂环或者跳点组环。

●保护方案：☐MC-PW APS用于LTE PTN6900 L3组网中，用于实现接入汇聚层PTN的双归保护。

☐混合FRR是VPN FRR和IP FRR的混合,用于LTE承载PTN6900组网中。

☐通常使用主备静态路由方式与SGW/MME对接，需要在核心PTN上配置去往SGW /MME的静态路由，并配置IP/VPN混合FRR。

☐SGW/MME双归接入到PTN网络，PTN上配置VRRP作为SGW/MME网关，SGW/MME上配置主备端口。

☐LAG：链路聚合。

●故障点1 (主PW上节点、链路)的处理●故障检测：☐PTN1、PTN5通过MPLS-TP OAM检测到主PW故障，PTN5和PTN1、PTN2完成MC-PW APS倒换，MC-LAG状态不变化。

●业务倒换：☐上行：PTN5将业务切换至备PW，PTN2据MC-LAG状态将流量从DNI PW绕行至PTN1，PTN1终结L2报文，再通过L3转发至SGW/MME。

☐下行：路径与上行相同。

☐倒换时间<50ms。

●业务恢复：☐故障恢复后，等待APS WTR超时后MC-PW APS回切。

●故障点2(汇聚核心节点)的处理●故障检测：☐PTN5通过PW OAM检测到主PW故障，触发PW APS倒换，PTN2检测到MC-LAG主用端口故障后倒换。

☐PTN3检测到与PTN1的主备LSP均故障，触发VPN FRR。

●业务倒换：☐上行：PTN5将业务切换至备PW，PTN2根据MC-LAG状态终结L2报文，再将报文通过L3转发至PTN3。

☐下行：SGW/MME报文转发至PTN3之后，通过L3转发至VPN的备份下一跳PTN2，PTN2终结L3报文后，通过备PW转发至PTN5。

☐倒换时间<50ms。

●业务恢复：☐PTN1上电后，业务下发完成，OAM检测到故障恢复后，进入等待恢复时间，PW APS、LSP APS、MC-LAG、VPN FRR等待恢复时间配置上可能有所差异，且单板的业务恢复时间有先后，因此不一定同时回切。

PTN网络承载LTE的方案一、概述LTE是由3GPP组织制定的UMTS技术标准的长期演进,采用OFDM和多天线MIMO等关键传输技术,频谱分配更加灵活,系统容量和覆盖显著提升。

LTE无线网络架构更加扁平化,具有高数据速率、分组传送、延迟降低、广域覆盖和向下兼容等特点。

在降低用户感知时延的同时,也对现有承载网提出了更高的要求。

二、PTN承载LTE方案LTE阶段,PTN网络提供三层路由功能目前主要有L3 PTN方案和PTN+CE方案。

从目前来看,L3 PTN方案设备配置比较简单,可以通过PTN统一组网实现,PTN+CE方案需要在网络中引入路由器,增加了网络成本以及系统复杂度;L3 PTN方案核心层设备可以通过软件升级支持三层路由转发功能,PTN+CE方案虽然可以通过新增路由器实现该功能,但PTN与CE的互通保护机制尚不完善;L3 PTN方案采用端到端管理,能够保证50ms以内的保护倒换时间,而PTN+CE方案由于采用分段管理,需要PTN和路由器配合,故无法保证。

L3 PTN方案网络维护仅需传输专业人员,PTN+CE方案则还需要数据专业人员。

综上可得,L3 PTN在保护倒换功能、成本和端到端维护等方面更有优势,业界目前倾向于选择该方案。

1、接入层组网方案LTE网络建设初期,基站带宽需求还未达到最大值,PTN接入层建设以GE接入环为主,环路节点数一般不超过12个,所有接入环均以双节点接入。

当现网带宽不足时,应优先考虑调整接入环节点数,主要方法有以下两种:（1）跳点组环保持原有结构不变,通过多用一对纤芯,将接入环原有的多个节点跳点组环。

该方法主要用于接入环有剩余纤芯的应用场景。

（2）裂环组环充分利用主干接入光缆或新建主干光缆,通过对某些节点进行跳纤,变多节点的接入环为较少节点的接入环,减少环上原有节点数量,满足业务接入需求。

该方法主要用于接入环没有剩余纤芯或纤芯紧张的应用场景。

对于局部业务密集区或LTE网络建设中后期,当GE环满足不了LTE带宽需求时,考虑将接入层GE环升级为10GE环。
