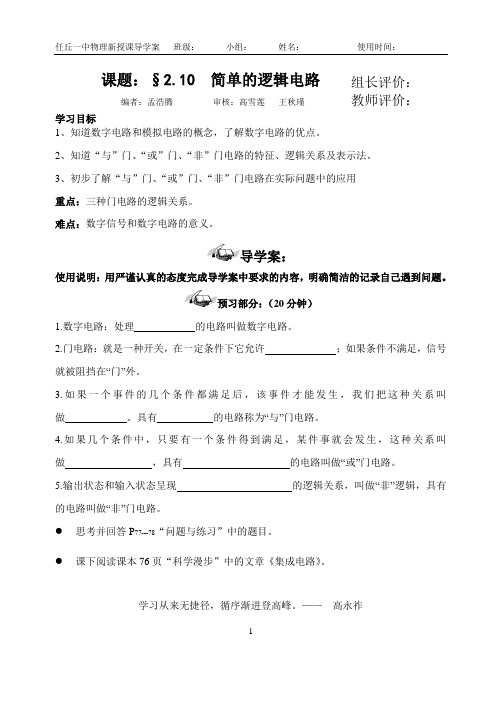

—— 高永祚1课题：§2.10 简单的逻辑电路编者：孟浩腾 审核：高雪莲 王秋瑾学习目标1、知道数字电路和模拟电路的概念，了解数字电路的优点。
2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。
3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用 重点：三种门电路的逻辑关系。
难点：数字信号和数字电路的意义。
使用说明：用严谨认真的态度完成导学案中要求的内容，明确简洁的记录自己遇到问题。
（20分钟）1.数字电路：处理 的电路叫做数字电路。
2.门电路：就是一种开关，在一定条件下它允许 ；如果条件不满足，信号就被阻挡在“门”外。
3.如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做 。
具有 的电路称为“与”门电路。
4.如果几个条件中，只要有一个条件得到满足，某件事就会发生，这种关系叫做 ，具有 的电路叫做“或”门电路。
5.输出状态和输入状态呈现 的逻辑关系，叫做“非”逻辑，具有 的电路叫做“非”门电路。
● 思考并回答P 77---78“问题与练习”中的题目。
● 课下阅读课本76页“科学漫步”中的文章《集成电路》。
组长评价： 教师评价：学习从来无捷径，循序渐进登高峰。
—— 高永祚2（30分钟）1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。
（1）“与”门 理解：符号：如图特点：（2）“或”门 理解：符号：如图 特点：（3）“非”门 理解：符号：如图学习从来无捷径，循序渐进登高峰。
—— 高永祚3特点： 2.真值表真值表是包含各种可能性在内的逻辑关系表，它包括两部分，一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出。
右图是一种具有“与”逻辑功能的门电路。
把开关接通记为1,开关断开记为0,灯亮记为1，灯灭记为0,它的真值表为输入 输出 A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1111例题：如图所示，试判断这是一个什么逻辑门电路。
11 简单的逻辑电路教材分析课程标准的要求是“通过实验，观察门电路的基本作用。
初步了解逻辑电路的基本原理以及在自动控制中的应用。
”从中可以看出：第一、这里的要求很低；第二、学习逻辑电路必须做实验。
三维目标（一）知识与技能1、知道数字电路和模拟电路的概念，了解数字电路的优点。
2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。
3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用（二）过程与方法突出学生自主探究、交流合作为主体的学习方式。
（三）情感、态度与价值观1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；教学重点三种门电路的逻辑关系。
教学难点数字信号和数字电路的意义。
教学建议课程标准的要求是“通过实验，观察门电路的基本作用。
初步了解逻辑电路的基本原理以及在自动控制中的应用。
”从中可以看出：第一、这里的要求很低；第二、学习逻辑电路必须做实验。
学生刚学完稳恒电流及复杂电路分析，对电势等概念比较清晰，但分析复杂电路的水平有限，加上教材中本节属于对稳恒电流的补充，对后面的传感器知识起引领。
故准备重点讲解“与”门、“或”门以及“非”门电路的特征、逻辑关系及表示法。
新课导入设计导入一引入新课（1）演示：一盏神奇的灯接通电源，灯不亮；有声，灯不亮；挡住光线，全场安静，灯不亮；挡住光线，拍手，灯亮。
点评：通过演示声光控感应灯，引发学生好奇心理和探究欲望。
（2）教师简介：身边的“数字”话题：数码产品、数字电视、DIS实验、家电等。
这些电器中都包含了“智能”化逻辑关系，今天我们就来学习简单的逻辑电路。
导入二情景引入、展示目标讲解：楼道自动控制灯。
①白天，灯不亮。
②没有声音，灯不亮。
③通电，夜晚，拍手，灯亮。
师：像这样，现在很多电器中都包含了“智能”化逻辑关系，实现这些逻辑功能离不开数字信号。
请同学们举例。
生：遥控器、机器人等。
师介绍：①模拟信号：连续变化的电压信号。
②数字信号：只有两个对立的状态，高电平“1”，低电平“0”。
