指针式万用表读数方法

简述用指针式万用表测量直流电压的步骤一、前言指针式万用表是电工常用的测量工具之一，可以测量直流电压、交流电压、电阻等多种物理量。

本文将详细介绍如何使用指针式万用表来测量直流电压。

二、准备工作在开始测量之前，需要做好以下准备工作：1. 准备好指针式万用表。

确保它的电池充足，并且在使用前已经校准过。

2. 确定被测电路的直流电源的极性。

如果不确定，可以使用数字万用表或示波器进行确认。

3. 关闭被测电路，并断开所有连接。

三、接线1. 将红色测试笔插入指针式万用表上的VΩmA插孔中。

2. 将黑色测试笔插入指针式万用表上的COM插孔中。

3. 将红色测试笔连接到被测电路的正极上。

4. 将黑色测试笔连接到被测电路的负极上。

四、调整量程在进行测量之前，需要先调整指针式万用表的量程，以使其能够正常显示被测直流电压值。

具体步骤如下：1. 选择合适的量程档位。

如果被测电压大于最高量程，则需要选择更高的量程档位。

2. 将指针式万用表的旋钮调整到所选的量程档位上。

3. 用手轻轻摇晃指针式万用表，使指针回到刻度盘的零位上。

五、测量直流电压1. 打开被测电路，并等待几秒钟，使其稳定下来。

2. 将红色测试笔连接到被测电路的正极上，将黑色测试笔连接到被测电路的负极上。

3. 观察指针式万用表上的指针，读取它所指示的直流电压值。

注意：读数时要考虑量程档位和刻度盘的精度。

4. 关闭被测电路，并断开所有连接。

将指针式万用表恢复到最低量程档位，并将测试笔从插孔中拔出来，以免对万用表造成损坏。

六、注意事项1. 在进行测量之前，必须先确认被测电路是否为直流电源，并确定其正负极性。

2. 在接线时，必须保证红色测试笔连接到正极上，黑色测试笔连接到负极上。

3. 在调整量程时，必须选择合适的量程档位，并将指针式万用表的指针调整到刻度盘的零位上。

4. 在测量直流电压时，必须等待被测电路稳定下来，并且读数时要考虑量程档位和刻度盘的精度。

5. 在使用完毕后，必须将指针式万用表恢复到最低量程档位，并将测试笔从插孔中拔出来，以免对万用表造成损坏。

指针式万用表的读数方法指针式万用表是一种常用的电子测量仪器，用于测量电压、电流、电阻等电学量。

它具有读数精确、测量范围广泛、使用方便等优点，因此在电子工程、电力工程等领域得到广泛应用。

本文将介绍指针式万用表的读数方法。

一、电压的读数方法指针式万用表可以用来测量直流电压和交流电压。

在测量直流电压时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。

读数时，需要注意指针的位置，通常指针在刻度上方标有"V"字样，读数应该与指针尖端对齐，即为所测电压值。

在测量交流电压时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。

交流电压的读数通常为有效值，即表盘上标明的数值。

需要注意的是，交流电压的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电压的有效值。

二、电流的读数方法指针式万用表可以用来测量直流电流和交流电流。

在测量直流电流时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。

读数时，同样要注意指针的位置，通常指针在刻度上方标有"A"字样，读数应该与指针尖端对齐，即为所测电流在测量交流电流时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。

交流电流的读数通常为有效值，即表盘上标明的数值。

需要注意的是，交流电流的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电流的有效值。

三、电阻的读数方法指针式万用表可以用来测量电阻值。

在测量电阻时，需要将量程调至合适的档位。

将红表笔和黑表笔分别与待测电阻的两端相连。

读数时，需要注意指针的位置，通常指针在刻度上方标有"Ω"字样，读数应该与指针尖端对齐，即为所测电阻值。

需要注意的是，测量电阻时需要断开电路，确保待测电阻不与其他元件并联或串联。

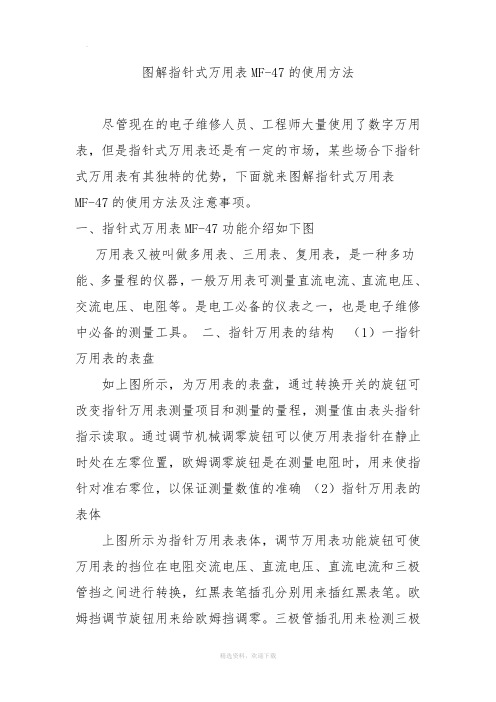

图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。

一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。

是电工必备的仪表之一，也是电子维修中必备的测量工具。

二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。

通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。

欧姆挡调节旋钮用来给欧姆挡调零。

三极管插孔用来检测三极管的极性和放大系数。

三、万用表的使用方法 1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。

（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。

如果指针太靠左那么需要换一个稍大的量程。

如果指针太靠右那么需要换一个稍小的量程。

直到指针落在表盘中部。

（因为表盘中部区域测量更精确）。

读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。

指针万用表的使用方法(1)测试前，首先把万用表放置水平状态，并视其表针是否处于零点(指电流、电压刻度的零点)，若不在，则应调整表头下方的“机械零位调整”，使指针指向零点。

(2)根据被测项，正确选择万用表上的测量项目及量程开关。

如已知被测量的数量级，则就选择与其相对应的数量级量程。

如不知被测量值的数量级，则应从选择最大量程开始测量，当指针偏转角太小而无法精确读数时，再把量程减小。

一般以指针偏转角不小于最大刻度的30％为合理量程。

(3)万用表作为电流表使用①把万用表串接在被测电路中时，应注意电流的方向。

即把红表笔接电流流入的一端，黑表笔接电流流出的一端。

如果不知被测电流的方向，可以在电路的一端先接好一支表笔，另一支表笔在电路的另—端轻轻地碰一下，如果指针向右摆动，说明接线正确；如果指针向左摆动(低于零点)，说明接线不正确，应把万用表的两支表笔位置调换。

②在指针偏转角大于或等于最大刻度30％时，尽量选用大量程档。

因为量程愈大，分流电阻愈小，电流表的等效内阻愈小，这时被测电路引入的误差也愈小。

③在测大电流(如500mA)时，千万不要在测量过程中拨动量程选择开关，以免产生电弧，烧坏转换开关的触点。

(4)万用表作为电压表使用①把万用表并接在被测电路上，在测量直流电压时，应注意被测点电压的极性，即把红表笔接电压高的一端，黑表笔接电压低的一端。

如果不知被测电压的极性，可按前述测电流时的试探方法试一试，如指针向右偏转，则可以进行测量；如指针向左偏转，则把红、黑表笔调换位置，方可测量。

②与上述电流表一样，为了减小电压表内阻引入的误差，在指针偏转角大于或等于最大刻度的30％时，测量尽量选择大量程档。

因为量程愈大，分压电阻愈大，电压表的等效内阻愈大，这对被测电路引入的误差愈小。

如果被测电路的内阻很大，就要求电压表的内阻更大，才会使测量精度高。

此时需换用电压灵敏度更高(内阻更大)的万用表来进行测量。

如MFl0型万用表的最大直流电压灵敏度(100千欧／V)比ME30型万用表的最大直流电压灵敏度(20千欧／V)高。

指针式万用表检测电阻方法图解假如对测量电阻精度的要求不髙，我们可用万用表欧姆挡来测量。

详细测量阻值步骤：
1.万用表电阻挡调零
将选择开关置于RX100挡或RXlk挡，将两表笔短接，调整欧姆挡零位调整旋钮，使表针指向电阻刻度线右端的零位。

2.测量电阻阻值
为了提髙测量阻值的精度，应依据被测电阻标称值的大小来选择量程，测量时应使指针指示值尽可能落在全刻度起的20%?80%弧度范围内。

用万用表表笔分别接触被测电阻两引脚进行测量。

正确读出欧姆挡所指电阻的读数，再乘以倍率（RX100挡应乘100, KXlk挡应乘1000,…）后得到的就是被测电阻的阻值。

3.测量时要留意的地方
在测试时过程中，留意手千万触及表笔和电阻两端的导电部分，以免人体电阻影响测量的精确性。

假如电阻在电路板上，被测电阻至少要从电路中焊开一个头，避开对测量产生的影响。

电阻测量图如图所示。

图电阻测量图
以上方法是万用表检测电阻的简洁介绍，把握了这种方法，家里的一些小电器坏了，就不用愁了，说不定小白也能知道电器毛病了，
这种方法对初学者还是很简洁把握的。

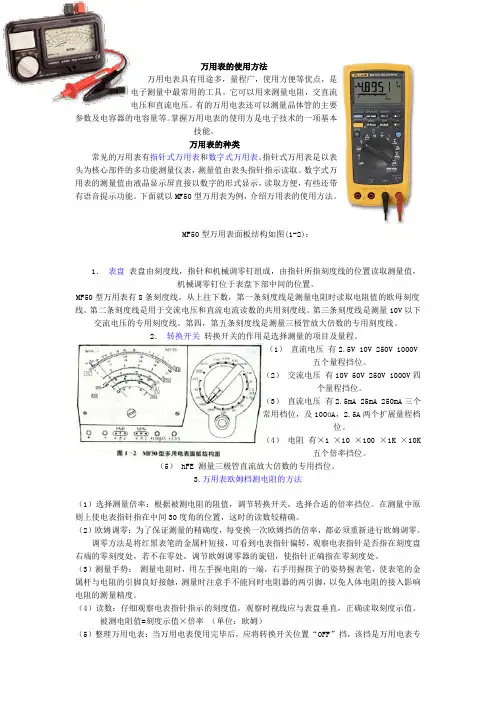

万用表的使用方法万用电表具有用途多，量程广，使用方便等优点，是电子测量中最常用的工具。

它可以用来测量电阻，交直流电压和直流电压。

有的万用电表还可以测量晶体管的主要参数及电容器的电容量等。

掌握万用电表的使用方是电子技术的一项基本技能。

万用表的种类常见的万用表有指针式万用表和数字式万用表。

指针式万用表是以表头为核心部件的多功能测量仪表，测量值由表头指针指示读取。

数字式万用表的测量值由液晶显示屏直接以数字的形式显示，读取方便，有些还带有语音提示功能。

下面就以MF50型万用表为例，介绍万用表的使用方法。

MF50型万用表面板结构如图(1-2)：1．表盘表盘由刻度线，指针和机械调零钉组成，由指针所指刻度线的位置读取测量值，机械调零钉位于表盘下部中间的位置。

MF50型万用表有8条刻度线。

从上往下数，第一条刻度线是测量电阻时读取电阻值的欧母刻度线。

第二条刻度线是用于交流电压和直流电流读数的共用刻度线。

第三条刻度线是测量10V以下交流电压的专用刻度线。

第四，第五条刻度线是测量三极管放大倍数的专用刻度线。

2．转换开关转换开关的作用是选择测量的项目及量程。

（1）直流电压有2.5V 10V 250V 1000V五个量程挡位。

（2）交流电压有10V 50V 250V 1000V四个量程挡位。

（3）直流电压有2.5mA 25mA 250mA三个常用档位，及100ūA，2.5A两个扩展量程档位。

（4）电阻有×1 ×10 ×100 ×1K ×10K五个倍率挡位。

（5） hFE 测量三极管直流放大倍数的专用挡位。

3.万用表欧姆档测电阻的方法（1）选择测量倍率：根据被测电阻的阻值，调节转换开关，选择合适的倍率挡位。

在测量中原则上使电表指针指在中间30度角的位置，这时的读数较精确。

（2）欧姆调零：为了保证测量的精确度，每变换一次欧姆挡的倍率，都必须重新进行欧姆调零。

调零方法是将红黑表笔的金属杆短接，可看到电表指针偏转，观察电表指针是否指在刻度盘右端的零刻度处，若不在零处，调节欧姆调零器的旋钮，使指针正确指在零刻度处。

指针万用表的使用方法（1）测量电阻：先将表棒搭在一起短路，使指针向右偏转，随即调整“Ω”调零旋钮，使指针恰好指到0。

然后将两根表棒分别接触被测电阻(或电路)两端，读出指针在欧姆刻度线(第一条线)上的读数，再乘以该挡标的数字．就是所测电阻的阻值。

例如用R×100挡测量电阻，指针指在80，则所测得的电阻值为80×100=8K。

由于”Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆挡。

使指针在刻度线的中部或右部，这样读数比较清楚准确。

每次换挡，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

（2）测量直流电压：首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压”-”端。

然后根据该挡量程数字与标直流符号“DC-”刻度线(第二条线)上的指针所指数字，来读出被测电压的大小。

如用V30伏挡测量，可以直接读0V～300V的指示数值。

如用V30伏挡测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次200、100等数字看成是20、10既可直接读出指针指示数值。

例如用V6伏挡测量直流电压，指针指在15，则所测得电压为1.5伏。

（3）测量直流电流：先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程．再把万用表串接在电路中，同时观察标有直流符号“DC”的刻度线．如电流量程选在3mA挡，这时，应把表面刻度线上300的数字，去掉两个“0”，看成3，又依次把200、100看成是2、1，这样就可以读出被测电流数值。

例如用直流3mA挡测量直流电流，指针在100，则电流为1mA。

（4）测量交流电压：测交流电压的方法与测量直流电压相似，所不同的是因交流电没有正、负之分，所以测量交流时，表棒也就不需分正、负。

读数方法与上述的测量直流电压的读法一样，只是数字应看标有交流符号”AC”的刻度线上的指针位置。

数字万用表的使用方法现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
