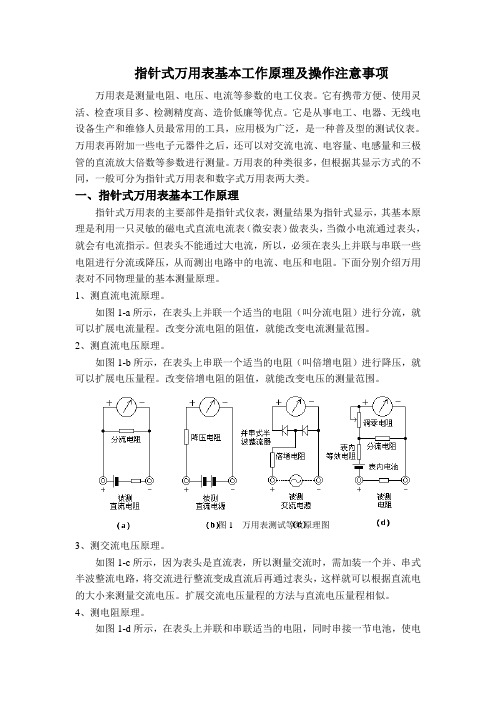

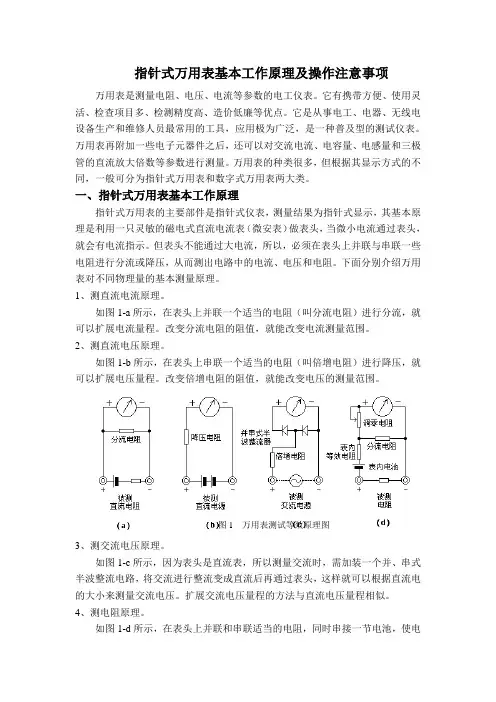

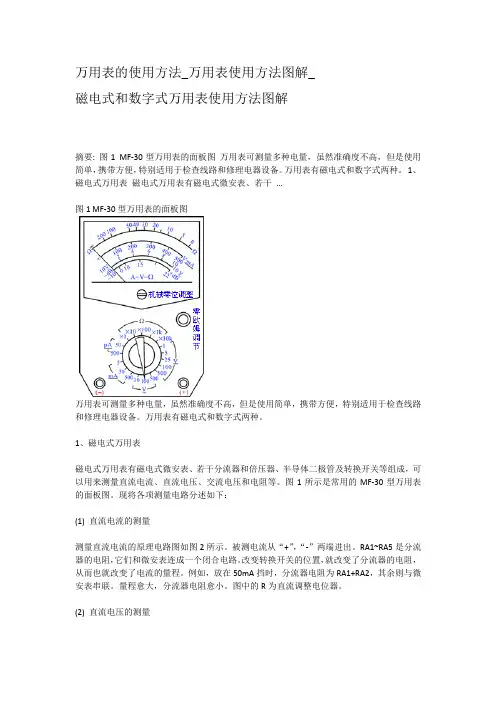

指针式万用表工作原理及操作注意事项.
指针式万用表基本工作原理及操作注意事项万用表是测量电阻、电压、电流等参数的电工仪表。
它有携带方便、使用灵活、检查项目多、检测精度高、造价低廉等优点。
它是从事电工、电器、无线电设备生产和维修人员最常用的工具，应用极为广泛，是一种普及型的测试仪表。
万用表再附加一些电子元器件之后，还可以对交流电流、电容量、电感量和三极管的直流放大倍数等参数进行测量。
万用表的种类很多，但根据其显示方式的不同，一般可分为指针式万用表和数字式万用表两大类。
一、指针式万用表基本工作原理指针式万用表的主要部件是指针式仪表，测量结果为指针式显示，其基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头，当微小电流通过表头，就会有电流指示。
但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
下面分别介绍万用表对不同物理量的基本测量原理。
1、测直流电流原理。
如图1-a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
2、测直流电压原理。
如图1-b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
图1 万用表测试等效原理图3、测交流电压原理。
如图1-c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方法与直流电压量程相似。
4、测电阻原理。
如图1-d 所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。
万用表有很多种型号，但是各种万用表的基本测量原理都是上面所述的，只图2 500型万用表电路原理图 1—欧姆刻度 2—直、交流刻度 3—交流10V 专用刻度 4—音频电平（分贝刻度） 5、6—矢形标志符7、8—功能/量程开关S2、S1 9—通用测量插孔10—公共插孔 11—测高压插孔（直、交流通用）12—音频电平测量插孔 13—欧姆调零旋钮14—机械调零旋钮 图3 500型万用表面板功能示意图是不同的型号其实际电路结构都不一样，图6-2为500型万用表电路原理图。
指针式万用表的结构,工作原理,使用方法
指针式万用表是一种常见的电工测量仪器，它可以测量直流电压、交流电压、直流电流、交流电流、电阻和其他电磁参数。
指针式万用表的结构通常包括表壳、旋钮、测量插头、显示指针和刻度盘。
接下来，我将深入探讨指针式万用表的结构、工作原理和使用方法。
让我们来看一下指针式万用表的结构。
它的外部结构通常是一个塑料或金属的外壳，内部装有各种测量元件和电路。
在外壳上通常有一个旋钮，用于选择需要测量的功能，比如电压、电流或电阻。
在旋钮下方有一个测量插头，用于接触被测物体或电路。
而在表盘上有一个显示指针和刻度盘，用于显示测量数值。
整个结构简单明了，便于使用和操作。
指针式万用表的工作原理是什么呢？当我们选择测量不同的参数时，旋钮会改变内部的电路连接方式，并将相应的测量元件连接到被测电路中。
当测量电压时，测量插头会与电路接触，电压就会使内部的测量元件产生电流，进而推动显示指针指向相应的刻度。
通过这种方式，我们可以准确地测量电路的电压、电流和电阻值。
让我们来看一下指针式万用表的使用方法。
我们要选择需要测量的参数，比如电压、电流或电阻。
将测量插头与电路正确连接，保证插头的正确极性。
读取显示指针的数值，并结合刻度盘上的刻度，就可以得到准确的测量结果。
在使用过程中，还需要注意测量范围和防止短路，以确保测量的准确性和安全性。
在我看来，指针式万用表作为一种电工测量工具，具有简单直观、准确可靠的特点，非常适合在电路维修和检测中使用。
它的结构简单清晰，工作原理易于理解，使用方法也非常便捷。
它在电气领域得到了广泛的应用，并成为了电工必备的工具之一。
在本文中，我们对指针式万用表的结构、工作原理和使用方法进行了全面的介绍和探讨。
通过对这些内容的深入理解，我们可以更好地掌握指针式万用表的使用技巧，提高电路维修和检测的效率和准确性。
希望本文能对您有所帮助，谢谢阅读！指针式万用表作为一种常见的电工测量仪器，广泛应用于电路维修、电器检测和电气设备维护等领域。
数字万用表的原理及应用
数字万用表的原理及应用1. 引言数字万用表，也称为数字多用表或数字电表，是一种常用的电子测量仪器。
它可以用于测量电压、电流、电阻、频率等各种电气参数。
本文将介绍数字万用表的基本原理和常见应用。
2. 数字万用表的原理数字万用表的核心是电路中的模数转换器（ADC）和微处理器。
模数转换器用于将模拟输入信号转换为数字信号，同时微处理器负责对转换后的数字信号进行处理、显示和计算。
数字万用表的测量原理主要分为以下几个步骤：2.1 电压测量数字万用表通过将待测电压与内部参考电压进行比较，利用模数转换器将电压转换为数字形式。
通常，数字万用表可以测量直流电压和交流电压，通过选择不同的测量范围和设置。
2.2 电流测量在电流测量时，数字万用表需要在测量电路中串联一个电阻，将电流转换为电压值进行测量。
通过欧姆定律，可以得到电流值，同时注意选择适当的测量范围，以防止过载。
2.3 电阻测量数字万用表利用恒流源或恒压源为待测电阻提供一个电压或电流，测量电阻的电压下降或电流上升，然后通过计算电阻大小。
2.4 频率测量在频率测量中，数字万用表利用计数器和定时器等功能来测量待测信号的周期时间，通过倒数得到频率。
3. 数字万用表的应用数字万用表作为一种常用的电子测量仪器，在各个领域都有广泛的应用。
以下是一些常见的应用领域：3.1 电子维修数字万用表在电子设备维修中起着重要的作用。
通过测量电压、电流和电阻等参数，可以快速定位和解决故障。
它可以用于检测电路板上的元件故障，如电阻、电容和二极管等，帮助维修人员快速准确定位故障点。
3.2 电路设计和测试在电路设计和测试中，数字万用表用于测量电路设计中的各种参数，如电压分压比、电流流经的电阻值等。
同时，数字万用表还可以用来检测电路的稳定性、频率响应等性能指标。
3.3 电力行业数字万用表在电力行业中也有广泛的应用。
它可以用于测量电力设备的电压、电流、功率因素等参数，以确保电力系统的安全运行。
此外，数字万用表还可以用于对电能质量进行监测和分析，找出电力系统中的问题并进行修复。

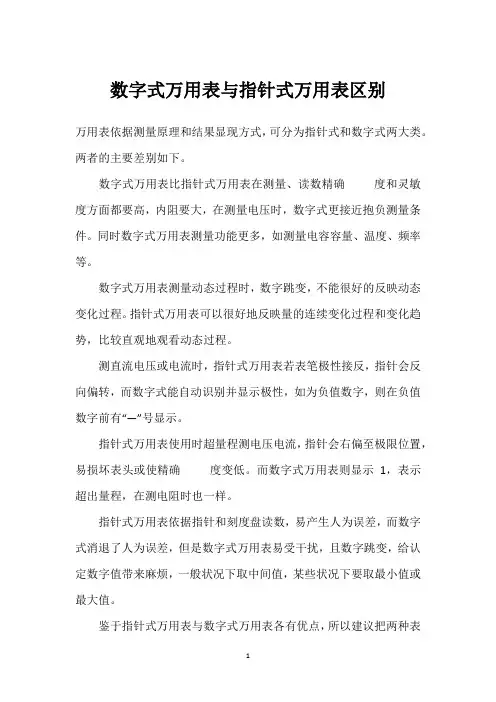

数字式万用表与指针式万用表区别
数字式万用表与指针式万用表区别
万用表依据测量原理和结果显现方式，可分为指针式和数字式两大类。
两者的主要差别如下。
数字式万用表比指针式万用表在测量、读数精确度和灵敏度方面都要高，内阻要大，在测量电压时，数字式更接近抱负测量条件。
同时数字式万用表测量功能更多，如测量电容容量、温度、频率等。
数字式万用表测量动态过程时，数字跳变，不能很好的反映动态变化过程。
指针式万用表可以很好地反映量的连续变化过程和变化趋势，比较直观地观看动态过程。
测直流电压或电流时，指针式万用表若表笔极性接反，指针会反向偏转，而数字式能自动识别并显示极性，如为负值数字，则在负值数字前有“—”号显示。
指针式万用表使用时超量程测电压电流，指针会右偏至极限位置，易损坏表头或使精确度变低。
而数字式万用表则显示1，表示超出量程，在测电阻时也一样。
指针式万用表依据指针和刻度盘读数，易产生人为误差，而数字式消退了人为误差，但是数字式万用表易受干扰，且数字跳变，给认定数字值带来麻烦，一般状况下取中间值，某些状况下要取最小值或最大值。
鉴于指针式万用表与数字式万用表各有优点，所以建议把两种表
配齐最好，总的来说，还是数字式万用表要好用得多，功能更全，应是首选。
万用表的使用方法及原理
万用表的使用方法及原理万用表是一种用于测量电压、电流、电阻和其他电学参数的常用仪器。
它的使用简便、功能全面，被广泛应用于电子、电工、通信等领域。
本文将介绍万用表的使用方法及原理，并提供一些实际操作的案例。
一、万用表的基本结构万用表主要由显示屏、旋钮、插头、测量接口和电路板组成。
显示屏用于显示测量结果，旋钮用于选择测量模式和量程，插头用于与被测电路连接，测量接口用于选择不同的测量参数，电路板包含了万用表的测量电路。
二、万用表的使用方法1.连接电路：首先，将黑色的电缆插头连接到COM插口上，红色的电缆插头连接到VΩmA插口上。
然后，将插头连接到被测电路上，保证电路处于断电状态。
2.选择测量模式和量程：根据需要选择相应的测量模式，比如电压、电流或电阻。
然后，通过旋钮选择适当的量程，避免超出万用表的测量范围。
3.读取测量结果：打开电路开关，观察显示屏上的数值。
如果需要测量交流电压或电流，可以在选择模式和量程后按下合适的功能按钮进行设置。
4.操作技巧：在测量电压时，要注意将电压表笔与电路的正负极正确连接；在测量电流时，将电流表笔接入电路的串联或并联位置；在测量电阻时，要保持被测电路断电。
三、万用表的工作原理万用表的基本原理是利用电流、电压和电阻之间的关系进行测量。
电流测量基于欧姆定律，即I=V/R，通过测量被测电路上的电压和已知电阻上的电压，计算得到电流值。
电压测量则是通过电路的串联或并联方式，将电压表笔连接到被测电路，并借助电流的作用测量电压值。
电阻测量利用电流和电压的关系，通过测量电流和电压的比例计算得到电阻值。
四、实际案例1.测量电池电压：将红色电缆插头与电池的正极连接，黑色电缆插头与电池的负极连接。
选择电压测量模式，并设置适当的量程。
打开电池开关，读取显示屏上的电压数值。
2.测量电路中的电流：将红色电缆插头与电路的正极连接，黑色电缆插头与电路的负极连接。
选择电流测量模式，并设置适当的量程。
打开电路开关，读取显示屏上的电流数值。
数字万用表的原理与应用
数字万用表的原理与应用1. 介绍数字万用表是一种常用的电测量仪器，它可以用来测量电压、电流和电阻等电学量。
数字万用表通过内部集成的电路将电信号转换成数字形式，并用数码显示器显示出来。
本文将介绍数字万用表的原理及其应用。
2. 原理数字万用表的原理基于模数转换技术。
它由几个模块组成，包括输入模块、模数转换器、显示模块和控制模块。
2.1 输入模块输入模块负责接收待测电信号。
它通常包括多个输入端口，用来连接待测电路的不同位置。
根据不同的测量需要，可以选择不同的输入端口。
2.2 模数转换器模数转换器是数字万用表的核心部件，负责将模拟电信号转换为数字信号。
这种转换通常通过采样和量化两个步骤完成。
首先，模数转换器会周期性地对输入信号进行采样。
采样是通过将输入电信号在一定时间间隔内离散化来实现的。
这样可以获得一系列样本点，用来表示输入信号的变化情况。
然后，采样到的数据会经过量化过程，转换为数字形式。
量化是指将连续的模拟信号转换为离散的数字数值。
通常，模数转换器会将输入信号的幅值和极性用数字数值来表示。
2.3 显示模块显示模块是数字万用表的输出部分，负责将转换后的数字信号以人们可以理解的形式显示出来。
显示模块一般采用数码显示器，可以显示数值或单位等信息。
2.4 控制模块控制模块用于控制数字万用表的工作状态和测量范围。
它通常包括旋钮、按钮和开关等控制元件，用于选择不同的测量功能和单位。
3. 应用数字万用表广泛应用于电子、电力、通信等领域，可以用于各种电路的测量和测试。
以下是一些常见的应用场景：3.1 电压测量数字万用表可以用来测量直流电压和交流电压。
在测量直流电压时，将电源端子连接到待测电路的正负极，调整测量范围并读取显示数值即可。
3.2 电流测量数字万用表还可以用来测量电流。
在测量电流时，需要将数字万用表插入待测电路的一部分，成为电流的一部分。
同样，调整测量范围并读取显示数值即可。
3.3 电阻测量数字万用表还可以测量电阻。
数字万用表和指针万用表的使用方法
17
（二）指针万用表使用说明
万 用 表—MF47
一、概述
万用表又称多用表，用来测量 直流电流、直流电压和交流电流、 交流电压、电阻等，有的万用表 还可以用来测量电容、电感以及 晶体二极管、三极管的某些参数。 指针式万用表主要由表盘、转换 开关、表笔和测量电路（内部） 四个部分组成，常用的万用表的 外形如右图所示，下面以MF-47 型号为例作介绍。
注意事项（一）
• 1、测量前，先检查红、黑表笔连接的位置是 否正确。红色表笔接到红色接线柱或标有“ 十”号的插孔内，黑色表笔接到黑色接线柱 或标有“一”号的插孔内，不能接反，否则 在测量直流电量时会因正负极的反接损坏表 头部件。
• 2、 在表笔连接被测电路之前，一定要查看 所选挡位与测量对象是否相符，否则，误用 挡位和量程，不仅得不到测量结果，而且还 会损坏万用表。在此提醒初学者，万用表损 坏往往就是上述原因造成的。
机械调零 大小，选择转换开关的挡位 及量程，找出对应的刻度线
表笔插孔 转换开关 。 （4）选择表笔插孔的位置
二.操作中的注意事项
① 进行测量前，先检查红、黑表笔连接的位置是否正确。红 色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接 到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测 量直流电量时会因正负极的反接而使指针反转，损坏表头部件 。
15
2、判断硅管和锗管 利用硅管PN结与锗管PN结正、反向电阻的差异，可以判断不知型号 的三极管是硅管还是锗管。用万用表的R×1KΩ档，测发射极与基极间和 集电极与基极间的正向电阻，硅管大约在3～10KΩ之间，锗管大约在500 ～1KΩ之间，上述极间的反向电阻，硅管一般大于500K，锗管一般大于 1000KΩ左右。
c
be
（二）指针万用表使用说明
万 用 表—MF47
一、概述
万用表又称多用表，用来测量 直流电流、直流电压和交流电流、 交流电压、电阻等，有的万用表 还可以用来测量电容、电感以及 晶体二极管、三极管的某些参数。 指针式万用表主要由表盘、转换 开关、表笔和测量电路（内部） 四个部分组成，常用的万用表的 外形如右图所示，下面以MF-47 型号为例作介绍。
注意事项（一）
• 1、测量前，先检查红、黑表笔连接的位置是 否正确。红色表笔接到红色接线柱或标有“ 十”号的插孔内，黑色表笔接到黑色接线柱 或标有“一”号的插孔内，不能接反，否则 在测量直流电量时会因正负极的反接损坏表 头部件。
• 2、 在表笔连接被测电路之前，一定要查看 所选挡位与测量对象是否相符，否则，误用 挡位和量程，不仅得不到测量结果，而且还 会损坏万用表。在此提醒初学者，万用表损 坏往往就是上述原因造成的。
机械调零 大小，选择转换开关的挡位 及量程，找出对应的刻度线
表笔插孔 转换开关 。 （4）选择表笔插孔的位置
二.操作中的注意事项
① 进行测量前，先检查红、黑表笔连接的位置是否正确。红 色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接 到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测 量直流电量时会因正负极的反接而使指针反转，损坏表头部件 。
15
2、判断硅管和锗管 利用硅管PN结与锗管PN结正、反向电阻的差异，可以判断不知型号 的三极管是硅管还是锗管。用万用表的R×1KΩ档，测发射极与基极间和 集电极与基极间的正向电阻，硅管大约在3～10KΩ之间，锗管大约在500 ～1KΩ之间，上述极间的反向电阻，硅管一般大于500K，锗管一般大于 1000KΩ左右。
c
be
最全的万用表使用方法
最全的万用表使用方法一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

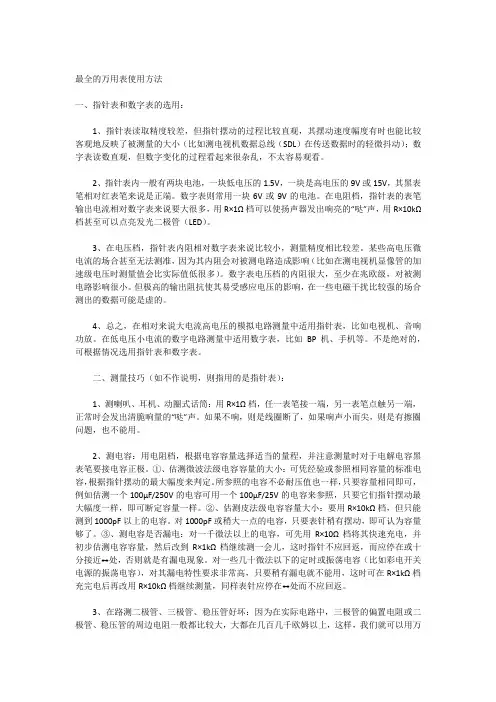

最全的万用表使用手册
最全的万用表使用手册最全的万用表使用方法一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

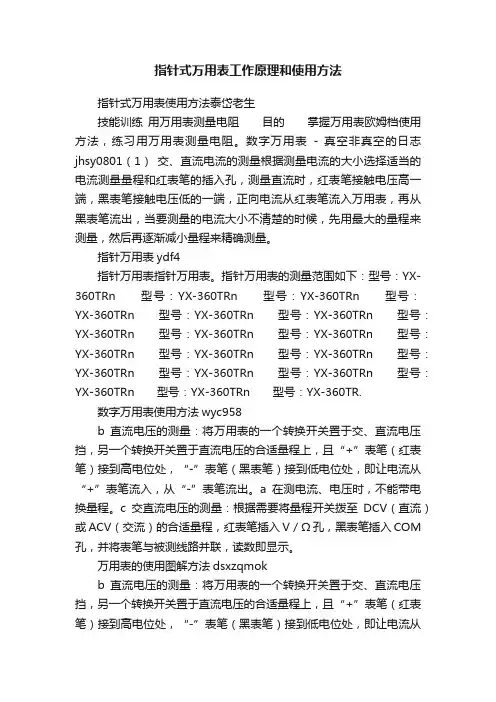

指针式万用表工作原理和使用方法
指针式万用表工作原理和使用方法指针式万用表使用方法泰岱老生技能训练用万用表测量电阻目的掌握万用表欧姆档使用方法，练习用万用表测量电阻。
数字万用表- 真空非真空的日志jhsy0801（1）交、直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入孔，测量直流时，红表笔接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
指针万用表ydf4指针万用表指针万用表。
指针万用表的测量范围如下：型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TRn 型号：YX-360TR.数字万用表使用方法wyc958b直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
a在测电流、电压时，不能带电换量程。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM 孔，并将表笔与被测线路并联，读数即显示。
万用表的使用图解方法dsxzqmokb直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两种万用表的使用万用表是一种多功能多量程的便携式电工测量仪表，主要有指针式万用表和数字式万用表两类。
其中，指针式万用表适用于测量强电回路的电压、电流和电阻等，可判断二极管、三极管、晶闸管和电解电容等元件的好坏与及测量集成电路引脚的静态电阻值等；数字式万用表为直接读数，用来测量电压、电流、电阻、三极管放大倍数和电容，同时可用其蜂鸣器挡测量电路的通断，以判定印制电路的走向。
机械指针式万用表是用一只灵敏的磁电式直流电流表，即微安表作为表头的，当有微小电流通过表头，机械指针就会有所指示。
为了让表头通过的电流能使其正常工作指示，所以，在表头上并联和串联了一系列的电阻来进行分流与降压，这样也就能在需测的电路中测出电压，电阻，电流了。
在使用过程中我们可以用小平口起子调节指针调节旋钮，使其指针在未工作时左边处于零位，以保证测量数值的精确性。
万用表的红表笔应插在+处，黑表笔应插在—处。
1-表笔插孔2-晶体管插孔3-读数装置（表头）4-机械调零旋钮5-欧姆调零旋钮6-挡位旋钮图-1 MF-47C型万用表一、指针式万用表1、指针式万用表的结构组成型号繁多的指针式万用表在结构上主要由三部分组成，即读数装置（表头）、测量电路和转换装置。
其中，读数装置通常由磁电式直流微安表（个别为毫安表）组成，包括测量项目、测量范围、电压灵敏度、刻度、数字符、标识符、消除视差装置、等级指数及电平修正表等内容；测量电路的主要作用是把被测的电量转变成适合于表头指示用的电量；转换装置一般由挡位旋钮、表笔插孔或接线柱、调零旋钮等组成。
（1）读数装置的测量项目。
指针式万用表的测量项目一般包括直流电压、交流电压、直流电流、交流电流和电阻等基本项目，还设有分贝（dB）、电感（L）、电容（C）、三极管静态放大系数（hFE）、负载电流（LI）及负载端电压（LV）等备选项目。
少数万用表设有表内工作电源状态显示，用BAD和GOOG分别表示电池不良与电池良好；有的万用表设有蜂鸣档，以方便测试。
（2）读数装置的测量范围。
指针式万用表的刻度盘不直接反映其所有测量范围，它给出了各项测量的基本测量范围及刻度盘上能够允许标注的测量范围。
基本测量范围由量程开关选定后，与刻度盘上对应的基数乘获得。
（3）读数装置的电压灵敏度。
电压灵敏度是万用表电压挡的重要参数，它代表万用表测量电压时，指针偏转至满刻度值时取自被测电路的电流值，以欧姆每伏或千欧每伏表示。
电压灵敏度越高，测量时取自被测电路的电流越小，对被测电路的影响也就越小。
电压灵敏度在刻度盘上的标注方式及常用数值见表-1。
表-1 电压灵敏度在刻度盘上的标注方式及常用数值（4）读数装置的刻度。
指针式万用表刻度盘上的刻度通常是按表头可动部分偏转90°，取指针长度范围内的某一弧线作为刻度线。
刻度线的位置没有绝对的要求，由各生产厂自行设定，例如欧姆刻度线有的安排在最大弧度线上，有的安排在最小弧度线上，还有的安排在中间弧度线上。
直流电压、电流的刻度线常被设计在仅次于最大弧线的位置上。
刻度一般分为线性刻度和非线性刻度两种，如图-2所示。
线性刻度用于标注直流示值或交流线性区示值，某些运放万用表的交、直流共用1条线性刻度；非线性刻度用于标注交流低压、欧姆、电容、电感、分贝等示值。
线性刻度和非线性刻度的明显区别是：线性刻度的弧线刻度间隔是均匀的，非线性刻度的弧线刻度间隔是不均匀的。
图-2 线性刻度和非线性刻度示例（5）读数装置的数字符。
数字符是万用表刻度盘内容的又一组成部分。
数字符的标注是根据仪表量程范围的上限及欧姆中心值确定的，不同的测量上限和不同的欧姆中心值取用不同的数字符标注。
例如，测量上限为10的倍数或10的无余数分隔数时，其标注数字符取用：0 1 2 3 4 50 2 4 6 8 100 0.5 1.0 1.5 2.0 2.5；测量上限为3的倍数时，其标注数字符取用：0 15 30 45 60 750 3 6 9 12 150 1 2 3 4 5 60 0.5 1.0 1.5 2.0 2.5 3.0。
将这些数字乘以倍率，可获得约定范围的刻度点示值的标称值。
欧姆刻度线上的数字符没有统一的标准格式，目前只能以中心刻度值为准作相应的标注。
例如，中心值为12Ω的标注方式为∞2k 1k 200 150 100 70 50 40 30 20 10 5 2 0，或∞2k 1k 500 100 50 40 30 20 15 10 5 4 3 2 1 0；中心值为16.5Ω的标注方式为∞4k 1k 500 200 100 50 30 20 10 5 0；中心值为25Ω的标注方式为∞5k 2k 1k 200 100 60 40 25 15 10 5 0；中心值为30Ω的标注方式为∞2k 1k 500 100 50 40 30 20 10 5 0。
以表头可动部分的旋转中心为基点，在指针长度范围内画出可偏转90°的弧线，在弧线上刻度，刻度上（下）标注数字符，就构成了刻度读数装置。
（6）读数装置的标识符。
刻度盘上仅有读数并不能反映示值的种类和单位，唯有被测对象与刻度盘上的项目和单位一致时，才能确切反映被测量的种类及其所含单位量的大小。
这些要素的反映方式是标识符，如用字母A、V、Ω、L、C对应表示电流、电压、电阻、电感与电容等。
指针万用表的标识靠抽象联想，以量程250V测量照明电源为例：测量时的抽象联想是先将视力注视于交流电压刻度上（见图-3），再直接使用250标度读出指针所指的数，根据量程值“心算”并与单位V结合后，得到测量结果为AC220V。
图-3 标识符的应用示例（7）消除视差装置。
在MF30型、MF47型、MF63型等指针式万用表的刻度盘上，均设有1条略长于刻度弧线长度的弧面镜，镜面的宽度依仪表的正面规格面定。
弧面镜是用来消除读数视差的装置，其式样见图-1的白色区域。
读数时，表头指针与镜中指针针影重合，得到的数值即为无视差读数；反之，即为有视差读数。
（8）等级指数。
按被检仪表基本误差绝对值的大小划分仪表准确度等级，并用等级指数表示。
仪表准确度等级指数的定标依据是仪表的基本误差，它是在规定的工作条件下所具有的误差。
指针式万用表的等级指数有1.0、1.5、2.0、2.5、3.0、5.0，其中1.5、2.5、3.0不是优选系列。
有的万用表刻度盘上可能会标有3个等级指数，如-2.0、～5.0、Ω2.0-。
其中，-2.0表示直流量程的基本误差为±2.0%，～5.0表示交流量程的基本误差为±5.0%，Ω2.0-表示直流电阻量程的基本误差为刻度线弧长的±2.0%。
这些等级指数是由万用表的不同测量项目分别核定的。
（9）电平系数修正表。
为了减少用户的繁琐计算，有些指针式万用表在其刻度盘上印制有电平（dB）系数修正表，其式样见图-4。
图-4 刻度盘上的dB修正示例（10）读数装置的其他内容。
其他内容包括产品国家标准、仪表使用时的放置方式、耐压试验等级、工艺号、产品编号、防磁场级别、生产许可证编号、表头磁钢结构、商标及有关辅助文字说明等。
2、指针式万用表的使用方法(1)使用前的检查与调整在使用指针式万用表测量前，应进行如下检查与调整：1)指针式万用表的外观应完好无损，在其轻轻摇晃时，指针应摆动自如。
旋动挡位旋钮，应切换灵活无卡阻，且挡位准确。
2)在测量前，先检查红、黑表笔插接的位置是否正确。
红表笔接红色接线柱或标有“＋”的插孔内，黑表笔接黑色接线柱或标有“－”的插孔内。
若红、黑表笔反接，则会造量直流电量测量时的正负极反接，指针反转并损坏表头部件。
3)在红、黑表笔接至被测电路前，务必查看所选挡位与测量对象是否相符，避免挡位和量程的误用造成无法获取测量结果，甚至损坏万用表。
4)水平放置指针式万用表，转动表头下方的机械调零旋钮，使指针对准弧线刻线左边的零位线，避免读数出现较大的误差。
5)测量电阻前，需经由欧姆调零旋钮实施调零操作（每换挡1次均应进行调零操作）。
调零操作时，先将挡位旋钮扳至欧姆挡适合位置，再使红、黑表笔短接，转动欧姆调零旋钮，使指针对准欧姆刻线右边的零位线（见图-5）。
若指针始终不能指向零位线，则应更换万用表的后备电池。
图-5 欧姆调零操作示意(2)万用表使用方法口诀。
1)先水平放置万用表，并机械调零。
2)根据测量参数要求，插入红、黑表笔，黑表笔接入COM公用端，红表笔接入＋、2500V、10A或mA插孔。
3)选择挡位及量程（电压、电流或电阻等）。
每选择1次欧姆挡时，均应进行欧姆调零操作。
4)将万用表红、黑表笔连接于被测电路中，注意串联或并联、直流参数的极性等。
5)根据选择的挡位及量程读取数值。
6)测量完毕，挡位旋钮扳至交流电压最大挡、空挡或OFF挡。
若长时间不用，应取出内部电池。
(3)电阻测量的关键步骤。
1)断开被测电路的电源及连接导线。
若所测电阻位于通电状态的电路中，带电测量会造成万用表的损坏，在路测量会影响测量结果的准确性。
因此，被测电阻所处电路务必断电，并使之与其他元器件的连接导线断开——即被测电阻不能存在并联支路。
2)挡位及量程的选择。
先粗略估计所测电阻的阻值，再选择合适的量程。
若被测电阻不能估计其值，一般是将挡位旋钮扳至R×100或R×1k的位置初测后，观察指针是否停在欧姆刻度线中心值附近：是表示挡位合适，指针太靠零表示挡位需要减小，指针太靠无穷大（∞）表示挡位需要增大。
3)正确测量电阻。
将量程选定且欧姆调零完毕的指针式万用表的红、黑表笔分别紧密接触被测电阻的两端，双手不可同时触至表笔的金属部分及电阻被测端，以免引入的人体电阻造成较大的测量误差。
4)正确读数并计算出实测值（见图-6）。
将视力注视于电阻刻度上，直接使用欧姆标度读出指针所指的数，根据量程值“心算”并与单位Ω结合后，得出被测电阻的阻值，＝指针无视差读数×电阻挡量程。
图-6 指针式万用表正确测量电阻的示例(4)电压测量的关键步骤。
1)正确选择挡位。
测量交流电压时，挡位旋钮扳至相应的交流电压挡（ACV）；测量直流电压时，挡位旋钮扳至相应的直流电压挡（DCV）。
2)合理选择量程。
若已知被测交流（直流）电压的数值，则可根据被测数值选择合适的交流（直流）电压量程，并使量程略高于电路中可能出现的最高交流（直流）电压。
若被测交流（直流）电压无法估计，可先选择交流（直流）电压量程的最高挡进行评测，再视指针的偏摆情况作调整——据所测交流（直流）电压的大小选择合适的电压量程进行测量。
3)安全地测量电压。
a. 测量交流电压时，红、黑表笔可在不区分正负的情况下，分别接触被测电压的两端，使万用表并联于被测电路两端。
b. 测量直流电压时，不仅要将万用表并联于被测电路两端，还要注意正、负极性，即红（黑）表笔接至被测直流电压的正极（负极）。
