指针式万用表的结构和工作原理指针式万用表是一种用于测量电流、电压、电阻和其他电学量的电子测试仪器，它使用指针来显示测量结果。
本文将介绍指针式万用表的结构和工作原理。
结构指针式万用表通常由以下几个部分组成：1. 外壳外壳是万用表的外层壳体，可以起到保护作用。
外壳的材质可以是金属、塑料或其他材料。
2. 计量仪表计量仪表是指针式万用表的核心部分，它可以测量电流、电压、电阻和其他电学量。
计量仪表通常由电流框架、指针、表盘和调零装置组成。
•电流框架：电流框架负责将被测量的电流引入计量仪表中进行测量。
•指针：指针是一个可旋转的指针，用于指示测量结果。
•表盘：表盘是显示测量结果的组成部分。
•调零装置：调零装置可以将指针移动到表盘的零刻度处。
3. 测量电缆测量电缆用于将被测量的电流引入计量仪表中。
工作原理指针式万用表的工作原理基于欧姆定律和基尔霍夫定律。
1. 测量电压当用指针式万用表测量电压时，电压将通过测量电缆引入计量仪表中，然后通过电阻分压器对电压进行分压，并通过指针显示测量结果。
具体来说，当电压通过电阻分压器时，会产生电流。
这个电流经过电流框架和指针后，将移动指针，并将测量结果显示在表盘上。
2. 测量电流当用指针式万用表测量电流时，电流将通过测量电缆和电流框架引入计量仪表中，然后通过指针显示测量结果。
具体来说，当电流通过电流框架时，会产生磁场。
这个磁场将影响指针的位置，并将测量结果显示在表盘上。
3. 测量电阻当用指针式万用表测量电阻时，测试人员需要将测试端子连接到被测电阻的两端，并将调零装置调整到零刻度处。
然后，测试人员通过测量电缆将电路连接起来，电流将通过电阻，进入计量仪表中，并且被测量电阻的电压将通过电阻分压器进行分压，然后通过指针显示测量结果。
总结指针式万用表是一种常见的电子测试仪器，其结构和工作原理简单易懂。
本文介绍了指针式万用表的结构和工作原理，并分别阐述了测量电压、电流、电阻的方法。
通过本文的阐述，读者可以更好地理解指针式万用表的原理和工作方式。
指针式万用表是一种常见的电工测量仪器，它可以测量直流电压、交流电压、直流电流、交流电流、电阻和其他电磁参数。
指针式万用表的结构通常包括表壳、旋钮、测量插头、显示指针和刻度盘。
接下来，我将深入探讨指针式万用表的结构、工作原理和使用方法。
让我们来看一下指针式万用表的结构。
它的外部结构通常是一个塑料或金属的外壳，内部装有各种测量元件和电路。
在外壳上通常有一个旋钮，用于选择需要测量的功能，比如电压、电流或电阻。
在旋钮下方有一个测量插头，用于接触被测物体或电路。
而在表盘上有一个显示指针和刻度盘，用于显示测量数值。
整个结构简单明了，便于使用和操作。
指针式万用表的工作原理是什么呢？当我们选择测量不同的参数时，旋钮会改变内部的电路连接方式，并将相应的测量元件连接到被测电路中。
当测量电压时，测量插头会与电路接触，电压就会使内部的测量元件产生电流，进而推动显示指针指向相应的刻度。
通过这种方式，我们可以准确地测量电路的电压、电流和电阻值。
让我们来看一下指针式万用表的使用方法。
我们要选择需要测量的参数，比如电压、电流或电阻。
将测量插头与电路正确连接，保证插头的正确极性。
读取显示指针的数值，并结合刻度盘上的刻度，就可以得到准确的测量结果。
在使用过程中，还需要注意测量范围和防止短路，以确保测量的准确性和安全性。
在我看来，指针式万用表作为一种电工测量工具，具有简单直观、准确可靠的特点，非常适合在电路维修和检测中使用。
它的结构简单清晰，工作原理易于理解，使用方法也非常便捷。
它在电气领域得到了广泛的应用，并成为了电工必备的工具之一。
在本文中，我们对指针式万用表的结构、工作原理和使用方法进行了全面的介绍和探讨。
通过对这些内容的深入理解，我们可以更好地掌握指针式万用表的使用技巧，提高电路维修和检测的效率和准确性。
希望本文能对您有所帮助，谢谢阅读！指针式万用表作为一种常见的电工测量仪器，广泛应用于电路维修、电器检测和电气设备维护等领域。

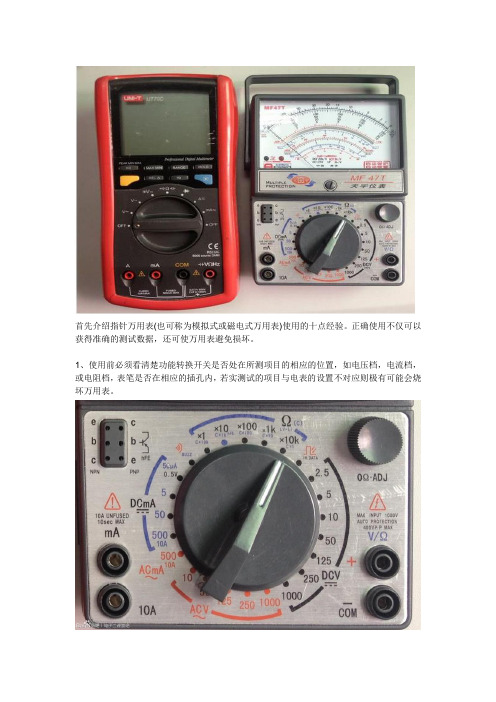

首先介绍指针万用表(也可称为模拟式或磁电式万用表)使用的十点经验。
正确使用不仅可以获得准确的测试数据，还可使万用表避免损坏。
1、使用前必须看清楚功能转换开关是否处在所测项目的相应的位置，如电压档，电流档，或电阻档，表笔是否在相应的插孔内，若实测试的项目与电表的设置不对应则极有可能会烧坏万用表。
2、根据表头上"接地"或"箭头" 符号的要求，将万用表垂直或水平放置，若指针不指在刻度尺起点上应先进行机械零位的调整。
3、根据被测电量的大小选择合适的量程。
测电压，电流时应尽量使指针偏转到满度的1/2以上，这样可减少测试误差。
如不知道被测量的大小，可先用最大量程测量然后逐步减小量程，直至指针有较大偏转为止。
但在测试高电压(100伏以上)或大电流(0.5安以上时不应带电改变量程，否则，有可能使转换开关接点打火烧蚀。
4、测直流电压或直流电流时要注意被测量的极性。
如不知道被测两点电压的高低，可将两表笔短暂试碰这两点，根据指针冲击的方向判定电位的高低后再测量。
5、测交流电压时，要了解交流电压频率是否在万用表工作频率范围内，一般万用表工作频率范围为45-1500Hz。
超出1500Hz ，测量读数值将急剧偏低。
交流电压刻度是针对正弦波有效值来刻度的，因此万用表不能用于测三角波、方波、锯齿波等非正弦波电压。
当交流电压中叠加有直流电压时，应串一只耐压值足够的隔直电容再测量。
6、测某一负载上电压时，要考虑数字万用表内阻是否远大于负载电阻，若否，由于万用表的分流作用，读数值就会远低于实际值，这时就不能直接用万用表测试，应改用其它方法。
万用表电压档内阻等于电压灵敏度乘满度电压值，如MF -30万用表在DC100伏档电压灵敏度为5千欧，该档内阻是500千欧。
一般来说，低量程档内阻小，高量程档内阻大，当用低压档测试某一电压因内阻较小致使分流作用较大时，不妨改用高量程测试，这样，虽然指针偏转角度较小，但由于分流作用小，有可能反而精度更高。

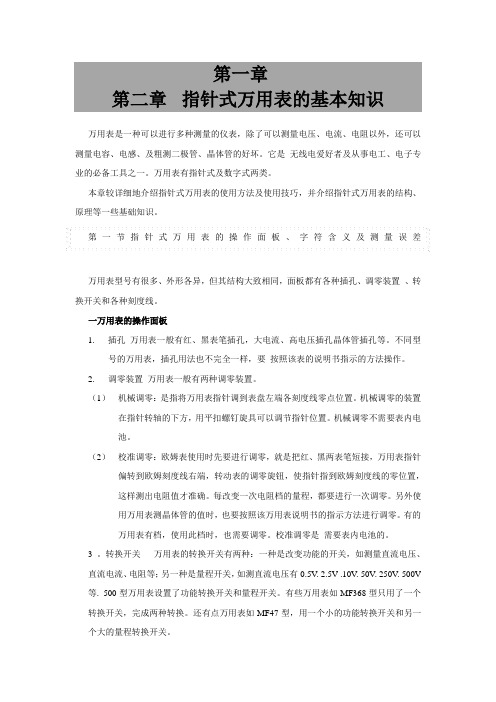

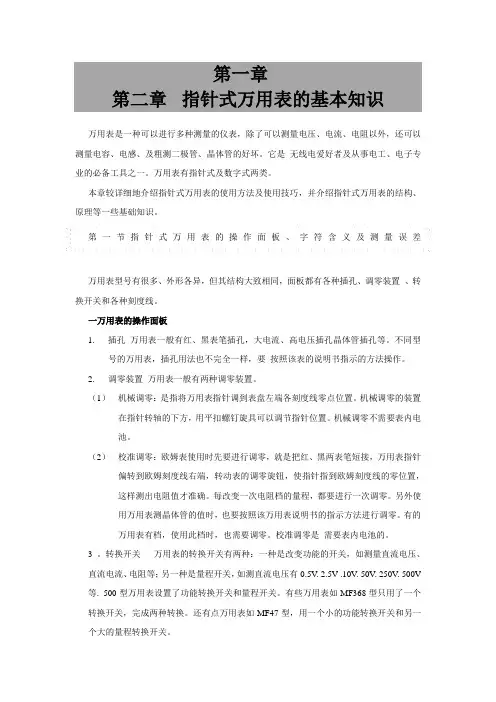

第一章第二章指针式万用表的基本知识万用表是一种可以进行多种测量的仪表，除了可以测量电压、电流、电阻以外，还可以测量电容、电感、及粗测二极管、晶体管的好坏。
它是无线电爱好者及从事电工、电子专业的必备工具之一。
万用表有指针式及数字式两类。
本章较详细地介绍指针式万用表的使用方法及使用技巧，并介绍指针式万用表的结构、原理等一些基础知识。
第一节指针式万用表的操作面板、字符含义及测量误差万用表型号有很多、外形各异，但其结构大致相同，面板都有各种插孔、调零装置、转换开关和各种刻度线。
一万用表的操作面板1.插孔万用表一般有红、黑表笔插孔，大电流、高电压插孔晶体管插孔等。
不同型号的万用表，插孔用法也不完全一样，要按照该表的说明书指示的方法操作。
2.调零装置万用表一般有两种调零装置。
（1）机械调零：是指将万用表指针调到表盘左端各刻度线零点位置。
机械调零的装置在指针转轴的下方，用平扣螺钉旋具可以调节指针位置。
机械调零不需要表内电池。
（2）校准调零：欧姆表使用时先要进行调零，就是把红、黑两表笔短接，万用表指针偏转到欧姆刻度线右端，转动表的调零旋钮，使指针指到欧姆刻度线的零位置，这样测出电阻值才准确。
每改变一次电阻档的量程，都要进行一次调零。
另外使用万用表测晶体管的值时，也要按照该万用表说明书的指示方法进行调零。
有的万用表有档，使用此档时，也需要调零。
校准调零是需要表内电池的。
3 。
转换开关万用表的转换开关有两种：一种是改变功能的开关，如测量直流电压、直流电流、电阻等；另一种是量程开关，如测直流电压有0.5V. 2.5V .10V. 50V. 250V. 500V 等. 500型万用表设置了功能转换开关和量程开关。
有些万用表如MF368型只用了一个转换开关，完成两种转换。
还有点万用表如MF47型，用一个小的功能转换开关和另一个大的量程转换开关。
4. 万用表的刻度线及读数万用表的刻度线有点是均匀刻度的，如电压、电流的刻度是均匀的；有的刻度是不均匀的，如欧姆刻度线、分贝刻度线、晶体的HEE刻度线。
指针式万用表的结构和工作原理指针式万用表的结构指针式万用表是一种电测仪器，通常由四个部分组成：测量回路、指针机构、刻度盘和外壳。
下面对这四个部分进行详细介绍。
测量回路测量回路通常包括电源、测量档位开关、测量电压、电流和电阻的电路以及安全保护电路等。
在使用过程中，回路将接通待测量的电路，将测量的信号经过转换后输入到指针机构，从而完成相应的测量。
指针机构指针机构是指针式万用表的核心部分，通常由驱动机构、两个弹簧、转动部件和指针等组成。
其作用是将测量的电信号转换为指针的角度变化，从而实现读数。
比如，当测量电压时，电信号经过转换成为一定大小的角度变化，进而导致指针偏转到相应的位置。
刻度盘刻度盘上刻度与指针机构角度的对应关系是事先根据实验数据确定的，通常包括电压、电流、电阻等各种测量量程的刻度，用户可以根据自己实际需求选择不同测量量程进行测量。
外壳指针式万用表的外壳通常由绝缘材料制成，以防止电流走失。
此外，外壳还具有防潮、防尘等功能，可以保证万用表的使用寿命和精度。
指针式万用表的工作原理指针式万用表测量电压、电流、电阻等物理量的原理基于欧姆定律和柯西—乔尔科夫斯基方程等。
测量电压测量电压的原理是基于欧姆定律。
电压是电势差，表示为U，通常用伏特（V）作单位。
欧姆定律告诉我们：“在一个导体中，当电压恒定时，电流与电阻成反比，即电流I = U / R”。
因此，当待测电路中有电压时，我们可以通过电路中的高阻测量回路来测量电路中的电压。
指针式万用表通过输入电路的电压信号来移动指针获得电压值。
测量电流测量电流的原理是根据柯西—乔尔科夫斯基方程。
根据此定律，任何节点进入的电流与所有离开节点的电流之和相等。
对于电流表，我们只需在待测电路中串联上表头，将电路断开用电流表来替代电源即可实现测量电路中的电流，指针式万用表通过测量电路的电流信号来移动指针获得电流值。
测量电阻测量电阻的原理是根据欧姆定律。
测量电阻时，电源和表头构成的测量回路要用于通电，并把指针移动到电阻量程上。

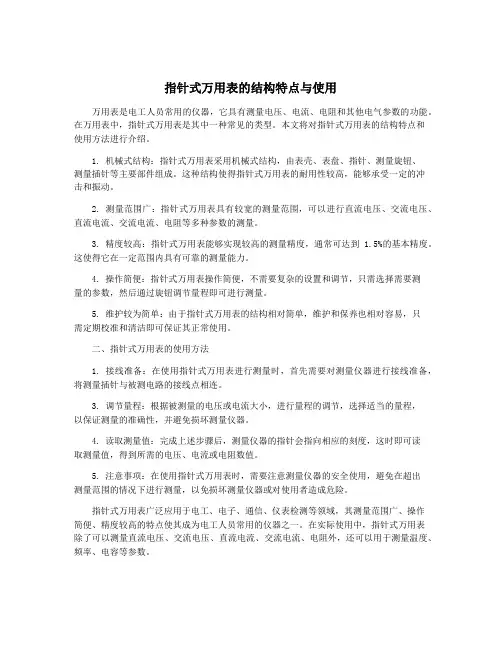

指针式万用表的结构特点与使用万用表是电工人员常用的仪器，它具有测量电压、电流、电阻和其他电气参数的功能。
在万用表中，指针式万用表是其中一种常见的类型。
本文将对指针式万用表的结构特点和使用方法进行介绍。
1. 机械式结构：指针式万用表采用机械式结构，由表壳、表盘、指针、测量旋钮、测量插针等主要部件组成。
这种结构使得指针式万用表的耐用性较高，能够承受一定的冲击和振动。
2. 测量范围广：指针式万用表具有较宽的测量范围，可以进行直流电压、交流电压、直流电流、交流电流、电阻等多种参数的测量。
3. 精度较高：指针式万用表能够实现较高的测量精度，通常可达到 1.5%的基本精度。
这使得它在一定范围内具有可靠的测量能力。
4. 操作简便：指针式万用表操作简便，不需要复杂的设置和调节，只需选择需要测量的参数，然后通过旋钮调节量程即可进行测量。
5. 维护较为简单：由于指针式万用表的结构相对简单，维护和保养也相对容易，只需定期校准和清洁即可保证其正常使用。
二、指针式万用表的使用方法1. 接线准备：在使用指针式万用表进行测量时，首先需要对测量仪器进行接线准备，将测量插针与被测电路的接线点相连。
3. 调节量程：根据被测量的电压或电流大小，进行量程的调节，选择适当的量程，以保证测量的准确性，并避免损坏测量仪器。
4. 读取测量值：完成上述步骤后，测量仪器的指针会指向相应的刻度，这时即可读取测量值，得到所需的电压、电流或电阻数值。
5. 注意事项：在使用指针式万用表时，需要注意测量仪器的安全使用，避免在超出测量范围的情况下进行测量，以免损坏测量仪器或对使用者造成危险。
指针式万用表广泛应用于电工、电子、通信、仪表检测等领域，其测量范围广、操作简便、精度较高的特点使其成为电工人员常用的仪器之一。
在实际使用中，指针式万用表除了可以测量直流电压、交流电压、直流电流、交流电流、电阻外，还可以用于测量温度、频率、电容等参数。
指针式万用表是一种具有较强实用性和适用性的测量仪器，它具有结构简单、稳定可靠、测量范围广等特点，操作简便，适用于各种电气参数的测量。
指针万用表使用方法,详细的讲解指针万用表是一种常用的电子测量仪器，用于测量电流、电压和电阻等参数。
它具有简单、灵活、精确的特点，适用于各种电子设备的维修和调试工作。
下面将详细介绍指针万用表的使用方法。
1. 基本部件介绍指针万用表通常由一个显示屏、旋钮和多个测试插头组成。
显示屏用于显示测量结果，旋钮用于选择测量范围，测试插头用于连接待测电路。
2. 测量电流首先，将旋钮调整到电流测量档位，并确保测试插头插入正确的接口。
然后，将待测电路的电流接入测量插头之间，注意保持电路的连通性。
最后，读取显示屏上的电流数值，注意单位是否与预期一致。
3. 测量电压将旋钮调整到电压测量档位，并插入正确的测试插头。
然后，将待测电路的电压接入测试插头之间，确保电路的连通性。
最后，读取显示屏上的电压数值，并注意单位是否与预期一致。
4. 测量电阻首先，将旋钮调整到电阻测量档位，并插入正确的测试插头。
然后，将待测电阻的两端接入测试插头之间，确保电路断开。
最后，读取显示屏上的电阻数值，并注意单位是否与预期一致。
5. 其他功能指针万用表通常还具有其他功能，如测量频率、温度和电容等。
对于这些功能，使用方法类似，只需将旋钮调整到相应的测量档位，并按照前述步骤进行操作。
值得注意的是，在使用指针万用表进行测量时，应注意以下几点：- 确保测量前待测电路处于断开状态，以避免对仪器和电路造成损坏。
- 在选择测量档位时，始终选择最接近待测参数范围的档位，这样可以获得更准确的测量结果。
- 测量结束后，及时将旋钮调整至最小档位，以避免对仪器零位的损坏。
综上所述，指针万用表是一种非常实用的电子测量仪器，通过灵活的测量档位和多功能测试插头，可以满足各种电子设备调试和维修的需求。
熟练掌握其使用方法，可以提高工作效率和测量精度。
一、初步认识指针式万用表1. 什么是万用表？它能做什么?万用表有时也被称为三用表——主要测量电压、电流、电阻。
准确的说，它能够测量直流电压、交流电压，直流电流和电阻值，还能测量晶体管的直流放大倍数，检测二极管的极性，判别电子元器件的好坏，有的还可测量电容和其它参数。
它是一种多功能、易操作、便携式小型测量仪表。
2.常用万用表种类及其特点万用表有指针式和数字式两大类。
指针式万用表小巧结实，经济耐用，灵敏度高，但读数精度稍差；数字式则读数精确，显示直观，有过载保护，但价格较贵。
3.指针式万用表的面板及作用MF-30型指针式万用表面板结构如图1.2.1所示。
指针式万用表通常由磁电式测量部件（表头）、电子测量电路、转换开关等组成。
面板表头的有机玻璃上配有机械调零螺丝，右面是零欧姆电阻调零电位器，下边是两个正负极测量输出插孔。
4.指针式万用表的性能指标（以MF-30万用表为例）1）直流电压（V－）图1.2.1 MF-30型指针式万用表面板图1~5~25V 三档；灵敏度及电压降：20 000Ω/V；测量精度：2.5100~500V两档；灵敏度及电压降：5 000Ω/V；测量精度：2.52）交流电压（V～）10~100~500V三档；灵敏度及电压降：5 000Ω/V；测量精度：4.0（此三档仅适合测量45—1000Hz频率范围内的电压。
）3）直流电流（A－）：50µA~0.5~5~50~500mA五档；灵敏度及电压降≤0.3V：；测量精度：2.54）电阻（Ω）：Ω×1，Ω×10，Ω×100，Ω×1k四档；表内配有1.5V干电池；测量精度：2.5Ω×10k档；表内配有15V叠层电池，专为测量大电阻使用；测量精度：2.55）、音频电平（dB）：－10 ~ +22 dB 0dB = 1mW 600Ω；测量精度：4.05.指针式万用表的机械调零和电位器调零万用表的准确零位非常重要，否则测出的参量就失去了意义，犹如市场上买东西时要校准称盘一样。
指针式万用表的读数方法指针式万用表是一种具有指针功能的电表,可以测量各种电参数,如电压、电流、电阻等。
与普通万用表相比,指针式万用表具有更高的测量精度和更强的测量能力。
本文将介绍指针式万用表的读数方法,并探讨其在测量电路参数中的应用。
一、指针式万用表的读数方法1. 测量电阻指针式万用表通常有2个电阻测量档,一个位于表盘中央,另一个位于表盘底部。
测量电阻时,将待测电阻接入电路,然后将表笔接在中央电阻的两端,读取表盘上的电阻值。
2. 测量电压指针式万用表通常也有2个电压测量档,一个位于表盘中央,另一个位于表盘底部。
测量电压时,将待测电压接入电路,然后将表笔接在中央电压的两端,读取表盘上的电压值。
3. 测量电流指针式万用表也有电流测量档,通常位于表盘的右侧。
测量电流时,将待测电流接入电路,然后将表笔接在电流测量档的两端,读取表盘上的电流值。
二、指针式万用表在测量电路参数中的应用指针式万用表在测量电路参数方面具有广泛的应用前景。
以下是一些常见的应用场景:1. 测量电阻指针式万用表可以测量各种电阻的值,包括欧姆定律下的电阻、电感下的电流电阻、电容下的电压电阻等。
在电路设计中,可以根据实际情况选择合适的电阻值,从而实现对电路参数的准确测量。
2. 测量电压指针式万用表可以测量各种电压的值,包括欧姆定律下的电压、电感下的电压、电容下的电压等。
在电路设计中,可以根据实际情况选择合适的电压值,从而实现对电路参数的准确测量。
3. 测量电流指针式万用表可以测量各种电流的值,包括欧姆定律下的电流、电感下的电流、电容下的电流等。
在电路设计中,可以根据实际情况选择合适的电流值,从而实现对电路参数的准确测量。
指针式万用表具有强大的测量能力,且读数方法简单易懂,因此在测量电路参数方面具有广泛的应用前景。
指针式万用表的结构,工作原理,使用方法【指针式万用表的结构、工作原理和使用方法】一、指针式万用表的结构1. 电流测量部分- 电流档选择旋钮- 电流输入插口- 电流测量显示指针2. 电压测量部分- 电压档选择旋钮- 电压输入插口- 电压测量显示指针3. 电阻测量部分- 电阻档选择旋钮- 电阻输入插口- 电阻测量显示指针4. 其他功能部分- 功率、频率、温度等功能选择旋钮- 其他测量参数输入插口- 显示屏二、指针式万用表的工作原理指针式万用表通过不同的旋钮选择不同的测量功能和量程，将被测电路或器件的参数转换成相应的电流、电压或电阻信号，再通过显示装置以指针的形式显示出来。
1. 电流测量当选择电流档位并将测量插头连接到电路中时，电流会流过测量插头，引起内部测量电路中的电流变化，这些变化会通过指针显示出来。
2. 电压测量当选择电压档位并将测量插头连接到电路中时，电压的大小会引起内部测量电路中的电压变化，最终通过指针显示出来。
3. 电阻测量当选择电阻档位并将测量插头连接到电路中时，外加的电压会通过被测电阻，引起内部测量电路中的电流变化，最终通过指针显示出来。
三、指针式万用表的使用方法1. 测量电流- 将电流档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值2. 测量电压- 将电压档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值3. 测量电阻- 将电阻档旋钮选择到合适的档位- 将测试笔连接到被测电阻的两端- 读取指针指示的数值四、个人观点和理解指针式万用表作为电工常用的测试工具，具有结构简单、稳定可靠的特点。
在实际使用中，使用者需要根据实际情况选择合适的档位以及正确的测量方法，以确保测量的准确性。
使用过程中还需要注意安全问题，避免发生意外。
总结回顾：在本文中，我们对指针式万用表的结构、工作原理和使用方法进行了全面的探讨。
通过对不同功能部分的介绍，以及工作原理的解析，读者能够更深入地理解指针式万用表的工作原理和使用方法。
指针式万用表的结构特点与使用引言指针式万用表具有较为广泛的应用，能够测量电量大小，检测电路状态等。
本文将介绍指针式万用表的基本结构特点、使用方法、常见问题及解决方法等。
指针式万用表包括底座、外壳、指针、旋钮等部分。
指针是万用表的核心部件，它通过测量电路中的电量大小来指示测量结果。
指针式万用表通过单根导线来测量电路中的电量大小，因此在使用时要注意导线的选择和接线方式。
1.连接电路在测量电路状态之前，需要将万用表的两根导线接好，使其与被测电路连接。
连接时要注意导线接头的牢固性，以及导线的正确接线方式。
2.选择测量范围根据被测电路的电量大小，选择合适的测量范围。
万用表通常有多个测量范围，如电流、电压、电阻等，在选择测量范围时要根据被测电路的特性来确定。
3.调整旋钮根据需要测量的电量类型，调整旋钮来选择相应的测量范围。
在调整旋钮时，要注意调整到正确的测量范围，以避免误操作。
4.读取指针指示值在连接电路和选择测量范围后，待稳定后，读取指针指示值。
指针所指示的数值即为被测电路的电量大小。
三、指针式万用表常见问题及解决方法1.读数不准确可能的原因是电池电量过低，需要更换电池；指针损坏或误差太大，需要更换指针；接触不良或导线老化，需要更换导线。
2.指针摆动不稳可能的原因是环境温度过低或过高，导致数据不稳定；被测电路的电量波动过大，导致指针摆动不稳；指针损坏或机械结构松动，需要更换指针或维修机械结构。
3.旋钮失灵或卡住可能的原因是机械结构松动或过于紧固，需要维修机械结构；旋钮上的标识损坏或模糊，导致误操作，需要更换旋钮或重新标识。
总结指针式万用表是电工行业中常用的测量工具，具有测量范围广、测量精度高等优点，能够应对各种电路测量工作。
在使用指针式万用表时，需要了解其基本结构特点和使用方法，以避免误操作和提高测量效率。
同时，应定期检测和维修指针式万用表，以保证其正常工作。
指针式万用表的结构特点与使用指针式万用表是一种常见的电子测量仪器，用于测量电流、电压和电阻等电气参数。
它是电子工程师和电工在日常工作中经常使用的工具之一。
本文将介绍指针式万用表的结构特点和使用方法，以帮助读者更好地了解并正确使用这种常用的测量仪器。
一、结构特点指针式万用表通常由外壳、指针、刻度盘、旋钮、测量电路和电池等部分组成。
1. 外壳：通常为塑料外壳，具有防震、防尘、防潮等功能，保护内部电路不受外部环境影响。
2. 指针：用于指示测量值的正负方向和数值大小。
3. 刻度盘：用于显示电压、电流、电阻等参数的测量数值。
4. 旋钮：用于选择不同的测量范围和功能，如电流、电压、电阻、交流量和直流量等。
5. 测量电路：是指针式万用表的测量核心部分，由电流表、电压表、电阻表等组成。
6. 电池：为指针式万用表提供电源，一般使用常见的干电池。
二、使用方法1. 接线：使用指针式万用表测量电路之前，首先需要正确接线，即将待测电路与测量仪器连接起来。
一般来说，红色表笔连接正极，黑色表笔连接负极。
2. 选择测量范围：根据待测电路的参数特点和范围，选择合适的测量范围。
如测量电压，一般选择最接近待测电压值的范围。
若待测电压为200V，则选择200V范围；若待测电压为2V，则选择2V范围。
3. 测量电压：选择电压档位后，将红色表笔与待测电路的正极相连，黑色表笔与负极相连，然后读取刻度盘上指示的电压数值，即为待测电路的电压大小。
4. 测量电流：选择电流档位后，先将测量仪器串联到待测电路中，然后将红色表笔与待测电路的正极相连，黑色表笔与负极相连，再读取刻度盘上指示的电流数值，即为待测电路的电流大小。
5. 测量电阻：先将测量仪器并联到待测电路中，然后调整旋钮到电阻档位，将红色表笔和黑色表笔同时连接到待测电阻两端，即可读取刻度盘上指示的电阻数值。
三、使用注意事项1. 测量前检查：在使用指针式万用表进行测量之前，应当仔细检查测量仪器的状态，确保外壳完好无损，电池电量充足，指针是否处于刻度盘的初始位置等。
一分钟教你指针式万用表如何读数（图解）数字万用表，它读值形象化、精准度高、功能丰富、对电源电路危害小，可是数字表选用瞬间抽样，因此有时会发生数字跳动的状况。
指针万用表尽管精确度不高，可是它能形象化的反映被测物件的电阻值转变，并且扛干扰能力强。
如今喜爱用指针万用表的电焊工朋友们也是比较多，非常是一些老电焊工对指针万用表独有情钟；也有电焊工课堂教学及资格证书大部分都用的是指针万用表。
指针万用表表壳即然题主提及指针万用表沟通交流500V怎样读值，那大家先看来一下指针万用表的表壳。
从表盘可以看出：第一排刻度线上面标有字母“Ω”，说明太刻度线测量结果是以“Ω”为单位的，所以第一排是电阻刻度线。
这里我们要注意：电阻刻度线最左边是“∞”，表示无限大；最右边是0，所以测电阻时读数是从右往左读数。
第二排刻度线上面标有DCV、ACV。
其中DC表示直流、V是电压的单位，那么把它们组合在一起，DCV就表示直流电压。
同理，AC表示交流、V是电压的单位，那么ACV表示交流电压。
在第二排刻度线的最右边还标有DCmA，其中DC表示直流、mA是电流的单位，那么把它们组合在一起，DCmA就表示直流电流。
那么第二排刻度线有三组功能，分别是测交流、直流电压、直流电流。
第三排红色的刻度线，在红色刻度线上标油AC10V，表示该刻度线是交流10V专用刻度线。
只有万用表档位放在交流10V时，才看该刻度线。
第四排蓝色刻度线，在该刻度线上标有C（uF）。
其中C表示电容，uF表示电容的单位“微法”。
说明该刻度线是用于测电容，并且读数是以微法为单位的。
第五排也是蓝色的刻度线，它标有hFE。
其中hFE表示三极管的放大倍数，那么该刻度线是用于测三极管的放大倍数的。
第六排、第七排，具体我也不是特别清楚，有知道朋友指点一下！谢谢！ BATT 那两排是测电池电量的，指针在红色区域表示没电，在蓝色区域表示电量充足，在问号区域，表示电池电量即将耗尽。
最后一排dB，是用于测电平的。
指针式万用表介绍指针式万用表具有指示直观，测量速度快等优点，但它的输入电阻小，误差较大，所以一般用于测量可变的电压，电流值，通过观察表头指针的摆动来看电压，电量流的变化范围。
指针式万用表要由表并头，测量电路元器件及转换开关组成。
它的外形有便携式，袖珍式两种。
标度盘，调零扭，测试插孔等装在面板上，各种万用表的功能略有不同，但是最基本的功能有四种：一是测试直流电流，二是测试直流电压，三是测试交流电压，四是测试交流直流电阻。
1，指针式万用表的使用方法万用表的种数码和结构是多种多样的，使用时，只有掌握正确的方法，才能确保测试结果的准确性，才能保证人身与设备的安全！（1）插孔和转换开关的使用首先要根据测试目的选择插孔或转换开关的位置，由于使用时测量电压，电流和电阻等交替的进行，一定不要忘记换档。
切不可用测量电流或测量电阻的档位去商量电压。
如果用直流电流或电阻去测量220的交流电压，万用表则会立马烧坏。
（2）测试表笔的使用万用表有红，黑笔应正确接好，一般红表笔为“—”，黑笔为“+”。
，如果位置接反，接错，将会带来测测试错误或烧坏表头的可能性。
测直流电流时，表笔与电路串联，测电压时，表笔与电路并联。
（3）如何正确读数万用表使用前，如不指零位，可调正表盖上的机械调节器，调至零位。
万用表有多条标尺，一定要认清对应的读数标尺。
万用表同一测量项目有多个量程，测量时量程选择应使指针满刻度的2/3附近。
测电阻时，应将指多云指向该档中心电阴值附近，这样才能使测量准确。
2，常用器件的测量（1）电阻的测量，（2）对地测量电阻值，（3）晶体管的测量，（4）交流电，（5）充电变压器的测量等。
3，注意事项（1）使用万用表之前，应充分了解各转换开关，专用插口，测量插孔以及相应附件的作用，了解其刻度盘的读数；（2）万用表在使用时一般应水平放置在无干燥，无振动，无强磁场的条件下使用；（3）测量完毕，应将量程选择开关调到最大电压档，防止下次开始测量时不慎烧坏万用表。
指针式万用表的结构特点与使用
指针式万用表是一种用来测量电压、电流和电阻的电子测量仪器。
它的结构特点包括
以下几点：
1. 仪表盘：指针式万用表通常具有一个仪表盘，用于显示测量结果。
仪表盘上有一
个指针，指向刻度盘上的数值，用来表示测量结果。
2. 旋钮：仪表盘上通常有一个或多个旋钮，用来选择不同的测量范围和功能。
通过
旋钮，用户可以选择需要测量的电压、电流或电阻的范围。
3. 测量插孔：仪表盘上通常有一些插孔，用来连接测量电路。
插孔通常有红色和黑
色两种颜色，红色表示正极，黑色表示负极。
4. 保险丝：仪表盘上通常有一个保险丝，用来保护仪表免受过流的损坏。
当电流超
过保险丝的额定值时，保险丝会熔断断开电路，保护仪表的正常使用。
1. 测量电压：将测量插头插入万用表上的电压插孔，并选择合适的测量范围。
将插
头的红色插到待测电压的正极，黑色插到负极。
读取仪表盘上指针的位置，即可得到测量
结果。
4. 注意事项：在测量之前，要注意选择适当的测量范围，以免损坏仪表。
在测量电
流时，要注意不要将测量插头插入电压插孔，以免发生短路。
在测量电压和电阻时，要注
意待测电路的电源是否关闭，以免发生电击。
指针式万用表具有结构简单、使用方便的特点，适用于一般的电压、电流和电阻测量。
但是相比于数字式万用表，指针式万用表精度相对较低，不适用于对测量精度有更高要求
的场合。
初步认识指针式万用表1.什么是万用表？它能做什么？万用表有时也被称为三用表一一主要测量电压、电流、电阻。
准确的说，它能够测量直流电压、交流电压，直流电流和电阻值，还能测量晶体管的直流放大倍数，检测二极管的极性，判别电子元器件的好坏，有的还可测量电容和其它参数。
它是一种多功能、易操作、便携式小型测量仪表。
2.常用万用表种类及其特点万用表有指针式和数字式两大类。
指针式万用表小巧结实，经济耐用，灵敏度高，但读数精度稍差；数字式则读数精确，显示直观，有过载保护，但价格较贵。
3.指针式万用表的面板及作用MF-30型指针式万用表面板结构如图 1.2.1所示。
机械调零电位器调零量程转换开关测试插孔图1.2.1 MF-30型指针式万用表面板图指针式万用表通常由磁电式测量部件（表头）、电子测量电路、转换开关等组成。
面板表头的有机玻璃上配有机械调零螺丝，右面是零欧姆电阻调零电位器，下边是两个正负极测量输出插孔。
4.指针式万用表的性能指标（以MF-30万用表为例）1）直流电压（V ―）1~5~25V 三档；灵敏度及电压降：20 000 Q /V ; 测量精度：2.5100~500V两档；灵敏度及电压降： 5 000 Q /V;测量精度：2.52）交流电压（V〜）10~100~500V三档；灵敏度及电压降： 5 000 Q /V ;测量精度：4.0（此三档仅适合测量45—1000Hz频率范围内的电压。
）3）直流电流（A ―）:50 pA~0.5~5~50~500mA 五档；灵敏度及电压降w 0.3V :;测量精度：2.54)电阻(Q):Q X 1, Q X 10, Q X 100, Q X 1k四档；表内配有1.5V干电池；测量精度：2.5Q X 10k档；表内配有15V叠层电池，专为测量大电阻使用；测量精度：2.55)、音频电平( dB)：－10 ~ +22 dB 0dB = 1mW 600Q；测量精度：4.05.指针式万用表的机械调零和电位器调零万用表的准确零位非常重要, 否则测出的参量就失去了意义, 犹如市场上买东西时要校准称盘一样。
初步认识指针式万用表1. ?万用表有时也被称为三用表——主要测量电压、电流、电阻。
准确的说，它能够测量直流电压、交流电压，直流电流和电阻值，还能测量晶体管的直流放大倍数，检测二极管的极性，判别电子元器件的好坏，有的还可测量电容和其它参数。
它是一种多功能、易操作、便携式小型测量仪表。
2.万用表有指针式和数字式两大类。
指针式万用表小巧结实，经济耐用，灵敏度高，但读数精度稍差；数字式则读数精确，显示直观，有过载保护，但价格较贵。
3.MF-30型指针式万用表面板结构如图1.2.1所示。
指针式万用表通常由磁电式测量部件（表头）、电子测量电路、转换开关等组成。
面板表头的有机玻璃上配有机械调零螺丝，右面是零欧姆电阻调零电位器，下边是两个正负极测量输出插孔。
4.MF-301）直流电压（V－）30 40 20 50 15 100 10 200 5 500 0 Ω ? 300 200 400 — 100 mA 6 V4 ～ 500 8 2 — 10 10V 10V 15 ～～ 20 10 22 －dB ＋dB 表头 A－V－Ω20.000Ω/V－ MF-30型 5.000Ω/V～ 45-1000Hz 机械调零Ω ×100 电位器调零×10 ×1k ××1 1 50 uA 5 — 10k V 500 — 25 5 量程转换开关 100 50 V —mA 500 500 — 500 100 10 测试插孔 V ＋－～图1.2.1 MF-30型指针式万用表面板图1~5~25V 三档；灵敏度及电压降：20 000Ω/V；测量精度：2.5100~500V两档；灵敏度及电压降： 5 000Ω/V；测量精度：2.52）交流电压（V～）10~100~500V三档；灵敏度及电压降：5 000Ω/V；测量精度：4.0（此三档仅适合测量45—1000Hz频率范围内的电压。
）3）直流电流（A－）：50µA~0.5~5~50~500mA五档；灵敏度及电压降?0.3V：；测量精度：2.54）电阻（Ω）：Ω×1，Ω×10，Ω×100，Ω×1k四档；表内配有1.5V干电池；测量精度：2.5Ω×10k档；表内配有15V叠层电池，专为测量大电阻使用；测量精度：2.5 5）、音频电平（dB）：－10 ~ +22 dB 0dB = 1mW 600Ω；测量精度：4.05.万用表的准确零位非常重要，否则测出的参量就失去了意义，犹如市场上买东西时要校准称盘一样。
万用表的调零分为机械调零和电位器调零两种，具有不同的适用场合。
1) 电流、电压的调零——使用机械调零在测量电流或电压之前，将连接面板插口正、负极的两根表棒悬空，观察表头指针是否向左满偏，指在零位上，如不在零位，可适当调整表盖上的机械零位调节螺丝，使其恢复调至零位上，测试的电流电压读数才会准确。
注意：万用表在使用中很少进行机械调零，并且教师不建议学生自行使用机械调零。
当遇到需要机械调零的万用表，一般应交给指导教师操作。
2) 电阻调零——使用电位器调零测量电阻共有5个档位，每个档位下，都需要重新使用调零电位器，以保证准确的零位。
因此，几乎每次测量电阻前，都需要对万用表进行电阻调零。
在测量电阻之前，将连接面板插口正、负极的两根表棒短接，观察表头指针是否向右满偏，指在零位上，如不在零位，可适当左右调整电阻调零电位器，使其调至零位上。
1.1）不能带电测量电阻测量一个电阻的阻值，必须保证电阻处于无源状态，也就是测量时，电阻上没有其它的电源或者信号。
特别在电路板带电工作时，严禁测量其中的电阻。
否则，除测量结果没有意义外，一般都会将万用表的保险丝烧毁。
2）不能超限测量超限测量是指万用表指针处于超量程状态。
此时，万用表指针右偏至极限，极易损坏指针。
发生超限测量，一般是由于量程不合适造成。
选择合适的量程或者在外部增加分压、分流措施都可以避免超限测量。
3）不要让万用表长期工作于测量电阻状态万用表仅在测量电阻时消耗电池。
因此，为了让万用表电池工作更长的时间，在不使用万用表时，一般应将量程转换开关置于直流或者交流500V档。
4）不要随意调节机械调零测量电阻时需要调节调零电位器，是因为不同的电阻档位需要不同的附加电阻，并且电池电压一直在变化。
而机械调零在出厂调好后，一般不需要调整。
因此，不要随意调节机械调零。
5）在万用表测量高电压时，务必注意不要接触高压。
万用表的表笔脱离表体、导线漏电等，都有可能导致触电。
因此，在测量高电压时，测试者一定要保持高度警觉。
1为了能够测量不同数量级的电阻，MF—30型万用表设有Ω×1—Ω×10k共五个档位，且共用表头中第一条欧姆标尺刻度。
转换开关所选欧姆值与指针偏转读数以倍率关系计算。
指针指在不同位置的读值应乘以所选档位的欧姆数，即为所测电阻的数值。
由于零欧姆电阻调零不能覆盖五个档位，故每换一档量程，就必须调零，以确保测量电阻的精确度。
通过换档，使指针位于表头中部时读数精度最高。
为了保证测量电阻的准确性，有以下几点注意：a) 保证电阻不和其它导电体连接，避免出现并联。
不要用双手接触电阻，避免将人体电阻与被测电阻并联；尽量不要在电路中测量电阻，其它电路很可能称为并联电阻，因此，最好将电阻拆卸下来测量。
b) 选择合适的档位，使得指针尽量处于右顶端偏左1/3处。
c) 准确调零。
d) 正确读取测量值。
2万用表在测量二极管时，其等效电路如图1.2.2所示。
其中R为等效内阻，E为表内电源电压。
当万用表位于Ω×1，Ω×10，Ω×100，Ω×1k档时，E=1.5V。
若将黑表棒（表内电池的正极）接到二极管的阳极，红表棒（表内电池的负极）接到二极管的阴极，表头指针向右偏转较大，呈现低电阻，则二极管处于正向偏置。
反之表针向左偏转较大，呈现高电阻，则二极管处于反向偏置。
根据正反两次测得的电阻值的大小，即可判别出二极管的极性。
注意：一般不宜使用Ω×1（电流太大）或Ω×10k（电压太高：E=15V）档测试二极管，而应在Ω×100或Ω×1k档测试二极管，此时内阻R较大，可避免损坏二极管。
红色测试棒＋万E 阴极用阳极表R电－黑色测试棒阻档图 1.2.2 电阻量程档测量二极管的等效电路3MF-30型指针式万用表的直流电压测量范围从1V~500V共五个档位。
测试直流电压时，把转换开关换至直流电压量程档，根据被测电压大小，应从大到小选定量程，再将万用表插孔的+、－极性通过表棒并联接入待测电路，在表头第二条刻度（具有V标识符）的线上找出相应读值。
转换开关所选值为指针向右满偏时的读值，指针指在不同位置，读数应按比例计算。
通过换档，使指针位于表头中部时读数精度最高。
例：测量双路稳压电源的+12V电压输出时，应先将万用表转换开关选至直流电压档，继而转至向右满偏时为25V量限位置，把万用表插口的正极表棒（红色）接电源正极（红色）插孔，负极表棒（黑色）接电源负极黑色插孔，以并联方式连接，在表头第二条刻度（具有V标识符）的线上找出满档为25V的数值，此时表针摆向中部，通过折算读数为12V。
4?磁电式结构万用表测量交流电压时，刻度标尺上标出的是正弦交流电的有效值，因此，万用表的交流电压档只能测正弦交流电压且读数为有效值，仅适合测量45—1000Hz频率范围内的电压。
交流电压的测量范围从10V~500V共三档。
测试交流电压的方法与测试直流电压的方法相同，只须将转换开关选至交流电压量程范围。
若测量小于10V的交流电压，考虑到二极管非线性因素的影响，特别设置了第三条刻度标尺线，测量方法及读数方法与测量直流电压方法相同。
例：检测某插座上有无220V交流电压输出时，应先将万用表转换开关选至最下方的交流电压档，继而转至向右满偏时为500V交流量限位置上，把万用表+、—插孔的红黑表棒（以并联方式）分别插入三相插座（除地线插孔外）的两个插孔中，（由于测交流电压，故正、负极性任意连接），在表头第二条刻度（具有V标识符）的线上找出满档为500V的数值，此时表针摆向中部，通过折算读数为220V。
5MF-30型指针式万用表的直流电流测量范围从50µA~500mA共五个档位。
测试直流电流时，根据被测电流大小，先将转换开关选至合适的直流电流量程档。
如不确定，应从大到小选定量程，再将万用表插孔的+（红色）、－（黑色）极性通过表棒按正入负出原则,把万mA用表串联接入待测电路，在表头第二条刻度（具有标识符）的线上找出相应读值。
转换开关所选值为指针向右满偏时的读值，指针指在不同位置，读数应按比例计算。
通过换档，使指针位于表头中部时读数精度最高。
6万用表在不同的电压量程档呈现的内阻值不同，在1~5~25V 三档；内阻（灵敏度）为20 kΩ/V；即：1V档时20 kΩ；5V档时100 kΩ；25V档时500 kΩ；在100~500V两档；内阻（灵敏度）为5 kΩ/V；即：100V时500 kΩ；500V时2500 kΩ。
可见，指针式万用表的内阻比数字万用表小。
因此，用指针式万用表测量电压时，需要考虑内阻对被测电路的影响。
7在没有电池的情况下，指针式万用表还可以测量电压和电流。
VC930F+1数字电压表由RC阻容滤波器、A/D转换器（双积分式）、LCD液晶显示器组成。
而数字万用表则是在此基础上增加了交流-直流（AC-DC）、电流-电压（A-V）、电阻-电压（Ω-V）几部分转换器组建而成，其设计采用大规模集成电路，原理框图如下所示：AC—DC A/D LCD A—V 输入RC 转换器Ω—V 滤波器显示器转换器图1.2.3 数字万用表原理框图2VC930F+型数字万用表是一种结构紧固、电池驱动的4 1/2位数字万用表。
