图纸文件格式及字体要求根据集团公司发布《勘察设计咨询设计文件格式暂行规定》的通知,结合机动院各专业要求,暂拟设计图纸文件格式及字体要求以供(机、辆、械工艺设计)参考,希望各设计人员提出更好的修改意见。
1.封面A3幅面,内容由工程名称、设计阶段、专业(设施)、本册数量、本册图号、公司全称、资质号、时间日期及公司地点组成,具体格式可参考图《1.封面目录》。
2.目录A3幅面,由图纸目录及图标组成,具体格式可参考图《1.封面目录》。
设计图纸目录表应根据表格的大小调整位置,整体布局要求协调美观。
设计图纸目录表字体要求图标为院总工程师签署的图标,字体要求如下:具体要求见下:3.总平面图由图形、指北针、表格、图标、说明部分组成。
要求整体布局协调美观,具体格式详见图《2.指北针为宜为风玫瑰型:也可以为总图指北针: 表格字体要求图标为集团总工程师签署的图标,字体要求如下:具体要求见下:说明部分:“说明”后加“:”,为宋体字,字高为5。
说明内容为宋体字,字高为4。
4.分间图由图形、指北针、表格、图标、说明部分组成。
要求整体布局协调美观,具体格式详见图《3.分间图要求》。
指北针如图示:表格字体要求同总平面图。
图标为院总工程师签署的图标,字体同总平面图,具体如下所示。
说明部分同总平面图。
5.图框图框高度严格按照标准图执行,但图纸长度可根据图幅适当调整,内框线宽为0.45mm,外框线宽0.25mm。
A4~A0标准图框详见图《4.图框》。
6.线宽要求粗实线宽为0.45mm,地形线宽为0.09mm,其余均为0.25mm。
附件一签审单要求详见图《5.签审单要求》。
建设工程勘察格式
一、前言
建设工程勘察在现代工程建设中占有非常重要的地位。
其作为工程建设前期的一项必要工作,其准确度、全面性直接关系到工程建设的成败。
本文将重点介绍建设工程勘察的格式要求。
二、文件格式要求
1.纸张规格
勘察报告、勘察设计文件等书面材料应使用A4纸。
对于建筑面积较大的勘察和设计文件,可以使用A3纸。
2.页面设置
勘察报告、勘察设计文件等应该按照以下要求设置页面:
(1)页边距:上下2.5厘米,左右3.0厘米;
(2)页眉格式:按照“XX市建设工程勘察报告”格式设置;
(3)页脚格式:按照“页码”格式设置。
3.文字要求
(1)正文应为宋体小四号字,图表的文字应为宋体五号字;
(2)正文的行距应为1.5倍行距,图表的行距应为单倍行距;
(3)章节标题使用一号黑体,每级标题之间空一行,正文章节之间空两行;
(4)图、表应编好号码,并在正文中给出对应的解释和说明。
4.装订要求
勘察报告、勘察设计文件等书面材料应使用胶装或者夹子装,便于查看和存储。
三、综合要求
1.建设工程勘察文件要求格式准确、规范、整齐、美观,易于识别和找阅;
2.建设工程勘察文本内容要求准确无误、全面、易懂,文字、图表等相互协调、一致。
四、结论
建设工程勘察是工程建设的重要前期工作,其格式要求应严格按照国家标准进行,并且在实际勘察操作中进一步完善。
只有这样才能够保障建设工程的安全、质量和可靠性。

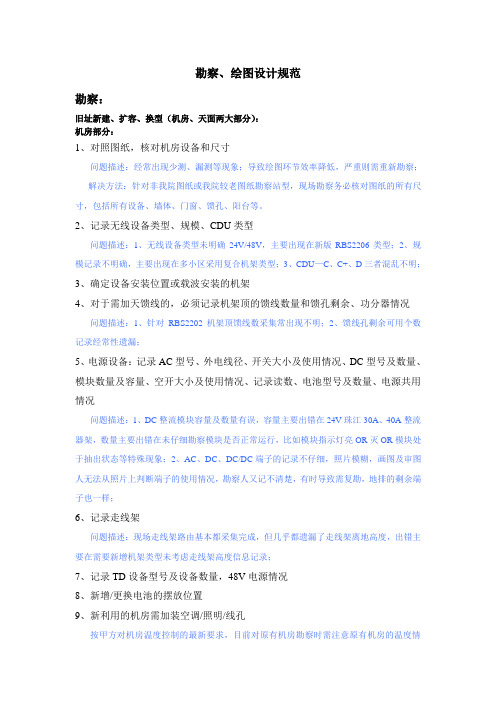

勘察、绘图设计规范勘察:旧址新建、扩容、换型(机房、天面两大部分):机房部分:1、对照图纸,核对机房设备和尺寸问题描述:经常出现少测、漏测等现象;导致绘图环节效率降低,严重则需重新勘察;解决方法:针对非我院图纸或我院较老图纸勘察站型,现场勘察务必核对图纸的所有尺寸,包括所有设备、墙体、门窗、馈孔、阳台等。
2、记录无线设备类型、规模、CDU类型问题描述:1、无线设备类型未明确24V/48V,主要出现在新版RBS2206类型;2、规模记录不明确,主要出现在多小区采用复合机架类型;3、CDU—C、C+、D三者混乱不明;3、确定设备安装位置或载波安装的机架4、对于需加天馈线的,必须记录机架顶的馈线数量和馈孔剩余、功分器情况问题描述:1、针对RBS2202机架顶馈线数采集常出现不明;2、馈线孔剩余可用个数记录经常性遗漏;5、电源设备:记录AC型号、外电线径、开关大小及使用情况、DC型号及数量、模块数量及容量、空开大小及使用情况、记录读数、电池型号及数量、电源共用情况问题描述:1、DC整流模块容量及数量有误,容量主要出错在24V珠江30A、40A整流器架,数量主要出错在未仔细勘察模块是否正常运行,比如模块指示灯亮OR灭OR模块处于抽出状态等特殊现象;2、AC、DC、DC/DC端子的记录不仔细,照片模糊,画图及审图人无法从照片上判断端子的使用情况,勘察人又记不清楚,有时导致需复勘,地排的剩余端子也一样;6、记录走线架问题描述:现场走线架路由基本都采集完成,但几乎都遗漏了走线架离地高度,出错主要在需要新增机架类型未考虑走线架高度信息记录;7、记录TD设备型号及设备数量,48V电源情况8、新增/更换电池的摆放位置9、新利用的机房需加装空调/照明/线孔按甲方对机房温度控制的最新要求,目前对原有机房勘察时需注意原有机房的温度情况,需现场考虑是否因空调制冷效果不佳原因从而增加空调数量;10、拍照:对角拍摄,重点设备拍摄、DC面板拍摄问题描述:此部分最大问题是相片模糊、过于局部采集;天面部分:1、核对原天线安装位置、安装高度、方向、下倾角、天线类型问题描述:天线、馈线和其它运营商系统设备的标签采集较少,尤其是其它运营商天线、立杆信息采集草率了事,导致后续设计无法核实其方向角、立杆位置是否对本期所建天馈线存在影响,即干扰、阻挡问题的考虑,此部分基本很少采集,请重视对待;2、确定新增天线的安装位置3、机房至天线馈线路由问题描述:1、现场未核实原有线槽/走线架/PVC管是否可新增馈线,则直接重新新增线槽/走线架/PVC管;导致工程量大且容易引起业主关注;2、在定整体馈线路由时未从头到尾的仔细确认路由的施工可行性,经常存在未明阻挡物而导致馈线短,此部分前期、后期单位近期反馈较多,需重视;4、天线美化方案的考虑问题描述:主要问题在针对需求表天线升高为6米/4米等无法直接新增美化外罩的情况,并没根据现场现有条件核实可行方案,比如降低天线高度、或更改美化方案来处理无法直接实现现场美化问题;新址新建基站机房部分:1 到达现场先确认基站位置是否与需求表一致(若位置不一致,立即向选址人、监理提出,确认后再勘察)2 不同类型机房勘查要点:1)已有机房(租用机房):1 核实机房和面积是否满足要求(如不满足建设要求,则画出机房草图,以便后续提交站点勘察问题报告);问题描述:目前选址较为困难,如遇上小面积租用机房,不要急于现场直接否定,可考虑挂墙设备、一体化设备等简易方案处理,在此强调切不要在勘察现场生硬果断回复选址人、监理或甲方否定结果,建议反馈因机房条件较为不足需进一步核实后反馈,如需现场拍定方案的情况,请勘察人员随时电话联系相关负责人,及时沟通确认,请无线、土建及传输的兄弟互相督促;2 绘制机房平面图(建议先浏览机房整体情况,再根据机房总体比例描出总体平面线条图,再往平面图上添加局部信息:柱、梁、窗等),此步骤建议以机房的某一基准点为起点,按顺序描出机房平面图;3 记录梁高(规范为:底边离地xxx或梁高xxx)、窗高(窗高xxx,底边离地xxx)、空高(需注意吊顶的租用机房,需拆除吊顶,算机房净空高)、阳台女儿墙高;问题描述:针对租用机房吊顶的情况,需现场争取勘察吊顶上方情况,并做好相片记录,如租用机房确实无法核实,可通过不同楼层的采集;4 核实机房改造方案:拆/砌墙及门、窗、天花、水管、地板的处理针对新址新建(包括新建室内覆盖独立机房)独立机房的整改总体原则:独立机房内原则上不允许有其它东西存在,如水管、消防管、线槽、业主电表箱等一系列原有机房装饰东西,对于上述装饰东西一般处理方式:1.能拆除的统一拆除(需与业主沟通好),2.移位安装,3.砌墙隔离(注意考虑维护空间)机房改造方案包括:1)门:关内防盗防火门,关外金库门(外开加门槛);厨房阳台卫生间等防盗防火门。
勘测师行业中的测绘资料规范与格式要求在勘测师行业中,测绘资料的规范和格式要求对于保障测绘数据的准确性和可靠性至关重要。
本文将介绍勘测师行业中常见的测绘资料规范和格式要求,以帮助勘测师们提高工作效率和数据质量。
一、测绘资料规范要求1. 数据准确性要求:测绘资料必须准确无误地反映实际地理和地貌特征。
测绘师应严格按照现行的国家测绘标准和规范进行数据采集、处理和管理,确保数据的准确性。
2. 数据完整性要求:测绘资料必须包含完整的地理信息和属性数据,以满足相关应用的要求。
所有重要的地理要素和属性必须得到全面采集和记录,不得有遗漏。
3. 数据一致性要求:测绘资料的所有地理要素、属性和关系必须在整个数据集中保持一致性。
当多个测绘师参与同一项目时,应严格遵守数据采集和处理的一致性要求,保持数据的一致性。
4. 数据更新及时性要求:测绘资料中的地理信息应及时更新,以反映地理环境和地貌特征的变化。
勘测师应定期对已有数据进行更新,以确保数据的时效性。
二、测绘资料格式要求1. 地图格式要求:测绘师在制作地图时,应按照相关标准和规范选择合适的地图比例尺、图幅大小和投影方式。
地图上的要素符号、标注和图例应清晰易读,色彩搭配协调。
同时,地图应具备较高的分辨率,以保证细节的清晰度。
2. 数据格式要求:测绘师在记录和存储数据时,应选择合适的数据格式,如shapefile、GeoJSON等。
数据表结构和字段名应符合规范,并进行规范命名,便于数据的管理和查询。
3. 报告格式要求:测绘师在编写测绘报告时,应注意结构的合理性和表达的清晰性。
报告应包含测绘项目的背景介绍、目的和方法、数据处理过程、结果分析和结论等内容。
同时,报告中的图片、图表和表格应有良好的排版,便于读者理解和查阅。
4. 数据交换格式要求:当需要与其他系统或软件进行数据交换时,测绘师应选择合适的数据交换格式,如DXF、KML等。
同时,应确保数据的完整性和准确性,在交换过程中不应有数据丢失或损坏的情况发生。
作业规程绘图标准一、总体要求1、图纸布局合理、美观、清晰、紧凑。
2、图纸使用统一标准符号,标注、文字、数字等样式统一。
3、图纸符合实际,准确无误,能够起到指导生产作用。
4、附图样式、数量符合要求。
二、具体要求(一)图纸幅面要求1、在图纸上必须用粗实线画出图框,格式分为不留装订边和留有装订边两种。
图框格式如图1-1、1-2、1-3、1-4所示图1-1 不留装订边的图纸图框格式一图1-2不留装订边的图纸图框格式二图1-1 留装订边的图纸图框格式一图1-2 留装订边的图纸图框格式二2、图框尺寸,应符合表1-1的规定。
特殊情况时可将表1-1中图纸长、宽边都可加长。
加长部分应为原边长的1/8及其整数倍数。
表1-1 图框尺寸(mm)(二)图纸标题栏标准1、图纸必须设有标题栏,以表明该图纸名称、设计日期、设计者和各级审核者等。
标题栏应位于图纸右下角,特殊情况时可位于图纸右上角。
2、标准标题栏必须具备更改区、签字区、名称及代号区等部分,格式符合规范要求,并作为统一标识不得修改。
3、标题栏的外框用粗实线画出,分栏线用细实线画出,标题栏中的文字方向为看图方向。
4、图纸标题栏均宜采用下图格式,见图2-1所示。
图2-1 图纸标题栏格式(三)标注标准1、尺寸标注①图纸上的尺寸数字,规定以毫米或米为单位,(在1∶50~1∶500比例的图纸上采用毫米为单位,在1∶1000~1∶10000比例的图纸上采用米为单位)。
如不按照上述规定时,则必须在各尺寸数字右边回流所采用计量单位,同时在图纸附注中均应注明单位。
②图纸的尺寸应以标注的尺寸数值为准,同一尺寸一般只标注一次,并应标注在表示该结构最清晰的图形上;对表达设计意图没有意义的尺寸,不应标注。
③尺寸线与尺寸界线应用细实线绘制。
尺寸线起止符号可用箭头、圆点、短斜线绘制,见图3-1。
同一张工程图中,一般宜采用一种起止符号形式,当采用箭头位置不够时,可用圆点或斜线代替。
半径、直径、角度和弧度的尺寸起止符宜用箭头表示。
车险事故现场图绘制要求和技巧交通事故现场图的绘制是现场查勘工作的一项重要内容,也是现场查勘工作人员的一项基本技能,作为保险理赔现场查勘人员应该准确掌握和熟练运用。
但一直以来对事故现场绘图没有一个统一的标准和要求,在总公司《机动车辆保险定损员培训教程》里也仅有一些非常笼统的一般性要求。
因此,本文参考交警事故现场图绘制要求,并结合保险理赔查勘工作的特点对事故现场图绘制作了以下要求。
一、现场图分类根据用途和内容的不同将事故现场图分为五类。
1.现场记录图:勘查交通事故现场时,对现场环境、事故、形态、有关车辆、人员、物体、痕迹的位置及其相互关系所作的图形记录。
2.现场比例图:为了更形象、准确地表现事故形态和现场车辆、物体、痕迹,根据现场记录图和其他勘查记录材料,按规范图形符号和一定比例重新绘制的交通事故现场全部或局部的平面图形。
3.现场断面图:表示交通事故现场某一横断面或纵断面某一位置上有关车辆、物体、痕迹相互关系的剖面视图。
4.现场立面图:表示交通事故现场某一物体侧面有关痕迹、证据所在位置的局部视图。
5.现场分析图:表示交通事故发生时,车辆、行人不同的运行轨迹和时序及冲突点位置的平面视图。
我们在日常现场查勘工作中常用的为现场记录图,在现场绘制的以现场记录草图为主,遇重大或复杂案件,再根据现场查勘数据和草图绘制现场比例图和分析图。
二、现场图图纸要求1.现场图图纸使用60~80克铜版纸印制,现场图图纸幅面尺寸分两种:A 型图用纸幅面尺寸采用国内通用的16开型纸(即长×宽为260mm×185mm);B型图用纸幅面尺寸采用国内通用的8开型纸(即长×宽为370mm×260mm)。
2.页边与图文区尺寸:上白边宽20±1mm,下白边宽10±1mm,左白边宽(钉口)25±1mm,右白边宽15±1m。
3.图框格式:各格式现场图可根据需要选择使用,如绘制较大范围的交通事故现场时,可拼接现场图。
采矿设计制图标准及图例
一、图框
设计图纸的幅面及图框尺寸,应符合下表要求:
A0图纸只能长边加长,A1-A3图纸长、宽边都可以加长。
加长部分应为原边长的1/8及其整数倍数。
留装订边时:
A0、A1、A2图纸装订边的图框装订边留25mm、其余三边10mm;A3、A4图纸装订边的图框装订边留25mm、其余三边5mm。
不留装订边时:
A0、A1图纸四边都留20mm;A2、A3、A4图纸四边逗留10mm。
二、文字
1.采矿设计字体均为宋体,包含:汉字、英文字母、阿拉伯数字、罗马数字。
2.块矿名称、标题字体、公司及矿权名称字体大小为5号字。
3.设计中的说明文字字体大小为4号字。
4.设计中图表内文字、坐标数字、标注字体大小为3号字。
5.平面图中坐标数字要求字头指向北方向。
6.图纸中表示数量的数字,应采用阿拉伯数字表示。
拉丁字母、希腊字母或阿拉伯数字,如需写成斜体字时,其斜度应与水
平上倾75°
三、线形
注:每幅图必须严格分图层,在图中使用多段线。
四、比例
1.工程图常用比例按下表选取:
2.同一视图,采用纵向和横向两种不同比例绘制时,应加以注明;长细比较大,且不需要详细标注的视图,可不按比例绘制。
3.全图只有一种比例时,应将比例注写在标题栏内。
不同视图比例注写在相应视图名的下方,如下图:
4.不能按比例绘图时,必须注有“示意图”字样。
五、字母与符号
常用技术术语字母符号宜参照下表:
六、图例
制图常用充填图案及要求:
制图常用图例:。
测绘图件中常见绘图规范与标注规定测绘图件作为一种传达信息的工具,在工程建设和地理信息领域有着广泛的应用。
在制作测绘图件时,遵循规范的绘图和标注规定非常重要,可以确保图件的准确性和可读性。
本文将讨论测绘图件中常见的绘图规范和标注规定,并针对几个具体的例子进行解析。
一、绘图规范1. 图幅选择:在绘制测绘图件时,首先要根据实际需要选择合适的图幅。
图幅的选择应该根据绘图的目的、比例尺和地理范围来确定。
一般来说,大地测量和控制网图件选用1:10000或1:5000比例尺,土地利用图件选用1:2000比例尺。
2. 符号规范:绘图中使用的符号应符合国家或行业标准。
不同的符号代表不同的地物或实体,例如,河流可以用蓝色的直线表示,山地可以用等高线表示。
符号的形状、线宽和颜色都有着严格的规定。
3. 比例尺标注:每张测绘图件都应该标注比例尺,以使读者能够准确地判断地物的大小和位置关系。
比例尺可以以分数的形式表示,例如1:10000,也可以以图形的形式表示。
二、标注规定1. 标题标注:测绘图件的标题应该清晰地标注在图纸上方,并使用粗体或大号字体以突出重点。
标题通常包括图件名称、图幅编号、比例尺等信息。
2. 坐标标注:地理坐标是测绘图件中必不可少的标注内容之一。
坐标可以以经纬度的形式表示,也可以以UTM坐标的形式表示。
坐标标注应该精确到一定的位数,以确保测量数据的准确性。
3. 符号标注:测绘图件中使用的符号应该有相应的标注,以使读者能够正确理解图件的含义。
符号标注通常放置在图框中,使用对应的符号代码和说明文字。
三、例子解析1. 道路图件例子:在绘制道路图件时,可以使用不同的线型和颜色标注不同类型的道路。
例如,高速公路可以用双实线表示,次干道可以用虚线表示。
此外,道路图件中应该标注道路的名称、道路宽度以及交叉口等关键信息。
2. 建筑物图件例子:在绘制建筑物图件时,可以使用不同的填充图案和颜色来标识不同类型的建筑物。
例如,住宅可以使用水平线填充,商业建筑可以使用垂直线填充。
测绘技术中的绘图规范及要求解析绘图是测绘技术中不可或缺的一部分,它通过图像的形式,向人们展示地理空间信息。
然而,绘图并不仅仅是把地理信息简单地展示出来,它更是为了使人们更好地理解和利用这些信息。
因此,在测绘技术中,绘图规范和要求至关重要,它们保证了绘制的地图具有可视性、可读性和可用性。
首先,绘图规范中必须包含几何要素的准确度和精确度要求。
准确度指的是地图上的几何对象与实际地理现象之间的误差大小,而精确度则是指地图上各个几何对象之间的相对位置的误差大小。
在测绘中,准确度和精确度是十分重要的,它们直接影响到地图的可信度和可用性。
因此,测绘技术人员需要根据实际需求和地理信息特点,制定相应的准确度和精确度要求,并在绘图过程中进行控制和调整。
其次,绘图规范中还应考虑地图的表达效果和信息清晰度。
地图是为了给人们提供地理信息和空间分析的工具,因此,在绘制地图时,要通过合理的符号、线型和色彩运用,使地图具有良好的可视性和可读性。
同时,绘图规范还要求地图上的信息内容清晰明了,避免混淆和歧义。
例如,在绘制地图时,要注意标注清楚地名、道路和设施等信息,使地图的使用者能够快速准确地获取所需信息。
此外,绘图规范还包括地图的布局和比例尺要求。
地图的布局指的是地图上各个元素的排列和组织方式,包括图例、比例尺、标题、注记等。
一个好的地图布局能够提高地图的整体美观度和信息传达效果。
比例尺则是指地图上的图像与地球实际地理距离之间的比例关系,它直接影响着地图的精度和使用范围。
因此,在绘制地图时,需要根据实际需要选择合适的比例尺,并通过技术手段保证绘制的精确度。
最后,绘图规范还应包括地图的标准化和质量控制要求。
地图的标准化是指按照相关标准和规范进行地图制作,以保证地图的一致性和可比性。
通过地图的标准化,可以提高地图的质量和可靠性。
质量控制要求则是指在绘制地图的过程中,需要通过一系列技术手段和方法对地图进行质量控制,确保地图符合要求。
例如,可以通过检查、筛选和验证等方式对地图数据进行质量控制,排除错误和不合理的地理信息。
地质作图标准3.文字1)以1:1000平面图为例:一般文字大小为3号,品位厚度0.6号,特殊文字如图名15号字黑体,比例尺6号字黑体。
图例为4号宋体,图例其他文字为3号字宋体。
图中产状度数为1.5宋体。
其他文字都为宋体。
如果图为1:1000,需出图1:2000,则文字大小变为2倍。
2)以1:1000纵投影图为例:一般文字大小为3号,矿块品位及厚度为2号字。
图名15号黑体,比例尺6号黑体。
4.图例不同图图例不同。
如果作图中需要调整,只要之间距离相同就可以。
5.图框以1:1000为例,图纸大小按正规图幅尺寸规范化A0 841*1189A1 594*841A2 420*594A3 297*420A4 210*2975.作图中注意事项1)在CAD命令中输入“PU”进行垃圾清理,将无用图层清理干净。
2)在作图中,使用多段线,严禁使用样条曲线跟直线。
3)勘探线编号沿着勘探线方向,字头朝北。
4)作图中,如果无法填充,需要重新新建CADdwg图,将原图粘贴到原坐标,到新建图里就可以填充。
5)作图中遇到“二维多段线”,必须先炸开,变为直线。
6)在删除多余图层时有些图层删不掉,需要重新新建dwg图,将原图按图层一层一层粘贴原坐标到新建图,这样就可以将多余图层删除掉。
7)图例中各项标识必须与图中一致。
图不同图例不同。
8)在平面图中“设计说明”表格要一致。
9)作图过程中,注意运用图层管理器中冻结(图层不可见)/锁定(可见图层不能编辑)功能。
10)工业矿体充填为红色,不可采为阳红色。
新建站查勘绘图格式要求
一、通信工程查勘绘图的总体要求
1.纸张统一选用A4方格纸或者A4白纸,尽量选用A4方格纸,方格纸有助于绘图时保持绘画线条的笔直和绘图的比例控制;
2.绘图优先选用4色圆珠笔,绘图时不同类的物体可以用颜色区分,如主体建筑结构使用黑色线条,新建结构使用蓝色线条,尺寸一律使用红色线条,梁和走线架使用绿色线条,这样直观易于分别;
3.在绘图时应注意图面布局合理、排列均匀、轮廓清晰和便于识别,图面布局应紧凑并保持适当的比例,机房和天面放置天线的位置区域应位于A4纸张的中间;
4.尺寸界线用细实线绘制,两端应画尺寸箭头(斜短线),尺寸和尺寸数值应统一符合视图方向,避免尺寸方向错乱;尺寸间不许交叉,尺寸宜标注在图样轮廓线以外,不宜与图线、文字及符号等相交;图线不得穿过尺寸数字,不可避免时,应将尺寸数字处的图线断开;字迹工整清晰;
5.绘图的长边宜与A4纸的长边一致,绘图时纸张边缘留有一定的空隙用于说明。
站名标识于左上角,从左至右顶边水平位置可以标识经纬度、方向角,方向角下标识下倾角,对应方向角上方或者下方标识相应的规模;下边标识机房层数和净高,右边和下边可用于一些特殊的描述,如地板砖的改造情况等;建筑物方位角清晰标识于纸张的明显位置;
6.在绘图前需仔细观察所需描绘的建筑物结构,在A4纸张大致定出描绘所需的范围,绘图时应适当将机房外围的建筑结构延伸并描绘出来,最好有一个可以用于定位机房的标识,如楼梯间、卫生间、走廊和阳台等,不要只是绘出孤零零的一个机房;
7.绘图时机房和天面图尽量保持指北方向一致;同一样的物体使用同一种符号表示,保持统一。
二、绘图要点
1.绘图前先对机房的天面做一个整体的了解,包括机房整体结构、上下结构、天面环境、安装路由等,这样在绘图时在可以在纸张上把握绘图的大小和比例结构,不至于在绘图时发现纸张不够用或者建筑物结构比例失调,造成重新绘图;2.绘制机房图时需确定机房是否满足安装的需求(承重、高度、面积),天面是否满足覆盖和电磁隔离的安装要求,如不满足要求时是否可以通过一定的改造方案来满足安装需求;
3.绘制机房图时一定要现场确定馈线孔的大小、位置和高度,要注意馈线孔的内面和外面有无物体阻挡,注意在图上标识;对于需改造的墙、门和窗等也一定要现场定制好并标明;
4.空调的排水在现场是应注意考虑,空调应安装在易于排水和维护的位置,所有在绘制机房图的时候外围有阳台、卫生间或者排水管的地方最好可以在图纸上描绘出来;
5.在绘制机房图的时候如果条件允许,最好到机房的下层进行观察,并对下层梁位结构进行描绘,上下层一样则无需描绘,如果不一样的情况需进行描绘,底
层结构的有助于确定重型设备的摆放位置;
6.先确定天线方向再进行天面的绘图;在绘制天面图时需现场确定支撑杆、升高架或者铁塔的位置和高度,如果有其它系统的天线最好也标识出来;对于采用美化方式安装的天线,要注意美化方式要和周围环境协调;
7.馈线的走线方式采用走线架、PVC管还是其它方式也需现场确定,并用尺寸标出安装的位置和注明高低,避免安装时由于高度不够或者位置不正确导致走线无法安装。
三、绘图的细则
1.绘图前先在查勘表格上填写好站名、地区、日期、查勘人等,在查勘绘图用的纸张上也需标出站名;
2.绘图一般按照先绘建筑主体墙-柱子-门-窗-梁-孔-设备-尺寸的顺序,个人习惯顺序可不同,机房和天面的建筑主体绘图时请选用黑色实体线条,线条尽量清晰笔直;
机房部分
3.建筑结构墙的厚度和材料应在绘图时进行区分,一般建筑使用的为双层砖墙,墙厚180-200,也有部分建筑的内部结构使用单层砖墙或者隔板墙(木板或者防火板等),墙厚120左右,在现场查勘绘图时对于特殊的墙架构应进行标识,墙的线条使用黑色实线描绘;对于需改造的墙需进行标识,如需拆除和做防水的墙需在旁边进行文字说明,并将文字引线至需改造的墙上,对于新砌的墙需现场标出位置和高度,并说明使用何种结构的墙体(双层、单层或者防火板墙),新砌墙体线条的标识应区别与已有的墙体,建议使用蓝色实线线条;
4.建筑物的窗一般为铝合金窗或者木结构窗体,绘图时应将窗的高度、宽度和离地高度进行标识,使用黑色实线线条,对于窗结构的改造需进行标识说明(板封、砖封等);
5.机房内所有柱子的大小和位置需清晰标识,使用黑色实线线条;
6.机房内所有门的大小、高度和开门方向均需标识出来,使用黑色实线线条描绘并在旁边加注说明进行表达;对于需改造的门结构应注明改造的尺寸、用料(钢板、铁栏、不锈钢)和占用的相对位置;新建机房门要标出大小、高度、开门方向、相对位置、使用材料和门槛高度,建议使用蓝色实线线条;
7.建筑结构的梁位需在绘图时描绘出来,对于梁位结构除了描绘机房内的梁位,还需对机房下层的梁位进行核实和描绘,一般上下层结构梁位一致,但是也有不同的情况,真正起到支撑作用的是机房底部的梁和墙结构;梁的位置、间距和离地高度均需标识和表达出来,梁位的结构确定设备的安装位置和走线架及馈线孔的高度;建议使用绿色虚线线条标识梁并在旁边标注梁高;
8.房内的水管、下水管需准确定位,并在旁边注明改造方案,拆除或者封闭,使用黑色实线线条;
9.现场确定馈线孔安装位置、高度和大小并在绘图中标识出来,对于安装于窗上的馈线孔用注意说明,使用黑色或者蓝色实线线条;
10.天花、地板、机房层高、净高的情况可用文字进行描述,有天花板时应在图纸右侧等空白处进行注明,地板砖是否有和是否使用原有地板砖也需注明;对于机房有飘出(相对底层是悬空)的区域一定要特别注明,避免放置重型设备;
11.机房的指北方位角标注在下侧或者右侧等空白的位置并注意指北定位的参照物;新建简易机房和新建机房查勘时,一定要将机房层面下的梁位和柱子位置标识清楚,将机房建置于对于的梁位上。
如果时间允许最好现场确定设备的位置。
天面部分
12.在绘制天面图纸的时候应注意要将天面天线的位置、天线到机房间的走线路由和天面机房的相对位置全部绘制出来;路由经过的位置的高低,物体,天面的相对高度、女儿墙的高度均需在绘图中反映出来;
13.先确定基站的经纬度和天线方向再进行天面的绘图,确定了天线的方向才能更好的定位天线的安装位置,从而确定天线支撑杆、铁塔等的安装位置;14.天线支撑杆放置的位置需在图中标识出来,并定好安装新增支撑杆的高度(注意使用天线的长度和天线采用的安装方式是否上下安装),新增的支撑杆位置,使用蓝色实线进行标识,对于已有的支撑杆可用黑色实体线条进行标识;15.如果天线安装于铁塔上,需核实铁塔是否有剩余的支撑杆给新装的天线使用,如果有需在图中标明已有可用支撑杆在铁塔的那层平台,在平台的那个位置;如果没有剩余支撑杆可用,需确定在平台是否有位置可安装新的支撑杆,并标出位置和安装支撑杆的规格;新增支撑杆使用蓝色实线标识;
16.对于使用美化方式安装的天线应注意美化方式是否和周围环境协调,美化安装对天线和馈线安装的影响;在图中标明美化的类型和高度及其特殊要求;新增美化安装天线使用蓝色实体线条表示;
17.馈线路由和走线方式需在图纸定位和标明,采用何种走线方式现场确定,对于可能影响到走线架安装的潜在因素均需考虑并注明,做好直接定好走线架的位置和高度,特殊位置直接用尺寸或者标注进行标明;走线路由使用绿色线条表示;18.对于可能影响到安装和覆盖的天面物体应适当的在绘图中反映表示出来,如广告牌(占地面积和高度)、其它系统的天线(位置和安装高度)等,使用黑色实体线条表示,可加注说明;
19.天面的指北方位角标注在下侧或者右侧等空白的位置并注意指北定位的参照物;天线安装的楼面应在图纸的相应空白位置标注;
20.在绘图时不需要的部分可用用省略线去除,对于天面或者路由太长的地方,可以在不重要的地方用双省略线进行缩短;
21.建筑物的结构尽量在绘图时尽量反映原貌,对于斜线和曲折线等如果影响到支撑杆和馈线路由的需尽量按照实际情况描绘,如果对于天面设备安装和定位无影响的则可以省略或者用直线表示,机房内部结构需完全按照原貌描绘;22.天面情况一般比较复杂,对于不影响设备安装和走线路由的物体可以进行省略,但是对于可定位的建筑物体如楼梯间等最好在图纸标识出来。
四、查勘绘图前的准备
1.查勘前应准备好相应的工具(尺、指北针等);
2.查勘前应熟悉需要在机房和天面安装设备种类和相应参数(设备尺寸、重量、安装和维护要求等);
3.熟悉各地区的安装规范(涉及机房面积、净高、接地等要求);
4.熟悉支撑杆、走线架、PVC管、隔板墙等的用料和安装方式;
5.具备一定的建筑结构知识。
机房图例
天面图例
部分图例:
天线支撑杆双极化天线或
墙体线条梁体线条600尺寸门
柱子
窗馈线孔
省略线水平走线架
水平走线架。
