晶体管放大器的设计

bjt晶体管放大器设计仿真实验报告实验目的：通过仿真和设计实验掌握BJT晶体管放大器的特性，了解放大器的基本结构和原理，使用Multisim进行模拟电路的设计和验证。

实验器材：电脑、Multisim软件实验原理：BJT晶体管放大器BJT晶体管放大器是工程中常用的放大器之一，其结构简单，易于实现，所以被广泛应用。

BJT晶体管的放大器基本参数有增益、输入阻抗、输出阻抗等，这些参数与负载、元器件选型等有关。

BJT晶体管放大器包括三个区域：基区、发射区、集电区。

当正向偏置（即基极正向，发射极负向，集电极正向）时，电子从发射区向基区注入，由于集电区厚度较大，电子大量扩散到集电区，形成电流放大效应。

由于收集极为多数载流子的主要地方，所以放大器的电流一般从集电极注入。

实验步骤1. 设计放大器的电路图，包括输入端、BJT晶体管、输出端、偏置电路等。

2. 选择合适的电阻值，偏置电压、负载等元器件参数。

3. 使用Multisim软件按照电路图布局放置元器件，并将元器件的参数输入Multisim 中。

4. 设置测量点，并对电路进行仿真分析。

5. 分析仿真结果，调整电路参数，优化电路。

6. 记录仿真结果并写出实验报告。

实验内容1. 设计一个以晶体管为核心的放大电路，要求两个输出端之间的放大系数应不小于100，放大器的直流通路电路使用以2mA为中心的工作点，增益、输入阻抗、输出阻抗等参数要求在电阻值误差的5%以内。

2. 使用Multisim仿真软件模拟电路。

3. 优化电路参数，得出满足实验要求的电路。

实验步骤及结果1. 电路设计根据实验要求，我们设计了以下电路图：其中，RE1、RE2为两个发射极稳流器。

根据放大器的基本公式，我们可以计算出电路中各电阻的取值：R1=261ΩR2=1.1kΩR3=121kΩR4=6.5kΩR5=8.2kΩR6=39kΩR7=360ΩR8=4.7kΩ在仿真时，我们将R1、R2看作是一个整体R1//R2=228.1Ω，R6与R8也是一个整体，即R6//R8=8.81kΩ。

一、实验目的1. 理解晶体管单管放大器的基本原理和组成。

2. 掌握晶体管单管放大器静态工作点的调试方法。

3. 熟悉晶体管单管放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

4. 提高对常用电子仪器及模拟电路实验设备的使用能力。

二、实验原理晶体管单管放大器是一种常见的放大电路，主要由晶体管、偏置电阻、负载电阻和耦合电容等组成。

实验电路采用共射极接法，通过输入信号u_i在晶体管的基极输入，放大后的信号u_o从集电极输出。

实验电路中，偏置电阻Rb1和Rb2组成分压电路，为晶体管提供合适的静态工作点。

负载电阻Rl接收放大后的信号，耦合电容C1和C2分别对输入信号和输出信号进行耦合，抑制交流干扰。

三、实验仪器与材料1. 晶体管（例如：3DG6）2. 偏置电阻（例如：Rb1=10kΩ，Rb2=20kΩ）3. 负载电阻（例如：Rl=10kΩ）4. 耦合电容（例如：C1=0.01μF，C2=0.01μF）5. 函数信号发生器6. 双踪示波器7. 万用电表8. 直流稳压电源9. 实验电路板四、实验步骤1. 按照实验电路图连接电路，将各元件和导线接到实验电路板上。

2. 将函数信号发生器输出端连接到双踪示波器，设置信号频率为1kHz，幅值为1V。

3. 将直流稳压电源连接到电路板，调节输出电压为12V。

4. 调节偏置电阻Rb1和Rb2，使晶体管处于合适的静态工作点。

使用万用电表测量晶体管的集电极电流Ic和集电极电压Uc，使其满足Ic=2mA，Uc=6V。

5. 在晶体管基极输入信号，观察双踪示波器上输入信号和输出信号的波形，记录电压放大倍数。

6. 测量输入电阻Ri和输出电阻Rl，计算放大器的输入电阻和输出电阻。

7. 调节输入信号幅值，观察输出波形，记录最大不失真输出电压。

五、实验数据及分析1. 静态工作点调试结果：Ic=2mA，Uc=6V。

2. 电压放大倍数：A_v=20。

3. 输入电阻：Ri=2kΩ。

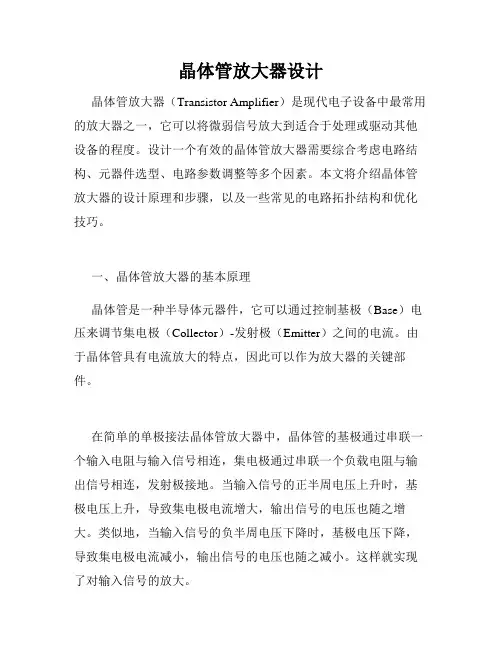

晶体管放大器设计晶体管放大器（Transistor Amplifier）是现代电子设备中最常用的放大器之一，它可以将微弱信号放大到适合于处理或驱动其他设备的程度。

设计一个有效的晶体管放大器需要综合考虑电路结构、元器件选型、电路参数调整等多个因素。

本文将介绍晶体管放大器的设计原理和步骤，以及一些常见的电路拓扑结构和优化技巧。

一、晶体管放大器的基本原理晶体管是一种半导体元器件，它可以通过控制基极（Base）电压来调节集电极（Collector）-发射极（Emitter）之间的电流。

由于晶体管具有电流放大的特点，因此可以作为放大器的关键部件。

在简单的单极接法晶体管放大器中，晶体管的基极通过串联一个输入电阻与输入信号相连，集电极通过串联一个负载电阻与输出信号相连，发射极接地。

当输入信号的正半周电压上升时，基极电压上升，导致集电极电流增大，输出信号的电压也随之增大。

类似地，当输入信号的负半周电压下降时，基极电压下降，导致集电极电流减小，输出信号的电压也随之减小。

这样就实现了对输入信号的放大。

二、晶体管放大器设计步骤设计晶体管放大器的第一步是确定放大器的需求和输入输出条件，例如：输入信号的频率、幅度、内阻，输出信号的负载阻抗、增益要求等。

接下来，选择合适的晶体管型号，并对电路拓扑结构进行选择。

第二步是进行电路元件的选型和计算。

常用的元件有电容、电感、电阻等。

在选型时需要综合考虑元件的容值、功率、温度系数等参数。

对于电容和电感元件，需要根据输入输出信号的频率和阻抗进行计算，以保证电路在所选频段内具有足够的增益和带宽。

第三步是进行电路参数的调整和优化。

在实际电路中可能存在一些不可避免的偏差和误差，例如晶体管的参数差异、电路元件的温度漂移等。

因此需要通过适当的电路调整和优化来降低这些误差对电路性能的影响。

三、常见的晶体管放大器拓扑结构1. 单极接法放大器如前所述，单极接法放大器是晶体管放大器最简单的一种，它通常用于低频信号放大。

晶体管放大器实验报告引言晶体管是一种常用的电子器件，它可以放大电信号。

本实验旨在通过实际操作，学习和理解晶体管放大器的原理和特性。

实验目的1.学习晶体管放大器的基本原理2.通过实验观察晶体管放大器的输入输出特性3.分析并掌握晶体管放大器的放大倍数和失真情况实验器材与元器件1.理想晶体管2.铜排3.三极管4.驱动电路5.测试仪器实验步骤1.搭建晶体管放大器电路–将晶体管、驱动电路、输入电路和输出电路依次连接起来，组成放大器电路–确保连接正确无误2.设置测试仪器–将信号发生器连接到输入电路，设置适当的频率和幅度–将示波器连接到输入和输出电路，用于观察输入输出信号3.调整电路参数–通过调节电路中的电阻、电容等元器件，使得电路工作在合适的工作状态–根据实验要求，选择合适的直流偏置点和交流耦合参数4.测试输入输出特性–分别输入不同的信号频率和幅度，观察输出信号的变化–记录输入输出电压的数值5.测试放大倍数–测量输入信号和输出信号的电压，并计算放大倍数–根据实验结果，分析放大器的增益和线性特性6.测试失真情况–输入不同幅度的信号，观察输出波形是否失真–通过示波器观察波形，分析失真原因和程度7.总结实验结果–根据实验数据和观察，总结晶体管放大器的特性和性能–分析实验中遇到的问题和解决方法–提出对放大器电路改进的建议实验结果与分析输入输出特性在不同频率和幅度的输入信号下，记录输入输出电压，并整理成表格如下：输入电压(V) 输出电压(V)0.5 1.21.02.51.5 3.82.0 5.1由表格可见，当输入电压增大时，输出电压也随之增大，且增大的幅度明显大于输入电压的变化幅度。

这表明晶体管放大器具有良好的放大性能。

放大倍数根据实验数据计算放大倍数，公式为：放大倍数=输出电压输入电压根据表格数据，计算可得：输入电压(V) 输出电压(V) 放大倍数0.5 1.2 2.41.02.5 2.5输入电压(V) 输出电压(V) 放大倍数1.5 3.82.532.0 5.1 2.55通过计算可知，晶体管放大器的放大倍数几乎保持不变，表明它具有较好的线性特性。

《电子线路综合设计》晶体管放大器设计实验一、实验目的1、掌握普通单级放大器的结构及分析方法，了解共射放大器、共集放大器和共基放大器的特点；2、掌握各类晶体管放大电路的设计 Multisim 软件仿真。

3、引导学生制作一个普通放大器，通过亲自动手制作，以达到理解放大器的目的。

二、实验内容项目教学表任务1 电路仿真1、分析电路(1)放大管为 Q1 ，电容为 C1 (填写元器件序号)，其上偏电阻为R1 ，下偏电阻为R3 ，输入耦合、输出耦合电容为 C1,C2 ，集电极电阻为R2 ，发射极电阻R4具有稳定静态工作点作用，C3为旁路电容，其作用是增大电压放大倍数。

(2)分析工作点的稳定过程。

温度升高Icq增大，Ieq增大，Ueq增大，Ubeq（Ubq-Ueq）减小，Ibq减小，Icq减小。

2、三极管参数利用网络资源或三极管手册査阅三极管的主要参数,并填入表1中。

工具书可选用《新编国内外三极管速查手册》；网络资源可选用其他网站。

表1三极管参数3、电路仿真(使用Multisim件或其他仿真软件)(1) 画Multisim 理图，并将原理图粘贴在以下位置(注：电路绘制完毕，应通电试运行，看电路连接是否正确,若有故障，则应排除故障)。

(2) 测试电路用软件中的虚拟电压表和电流表测试电路的静态工作点，填写表2。

将接入虚拟电压表和电流表之后的电路粘贴在以下位置。

表2电路静态工作点(3) 波形观测用软件中的虚拟信号源从放大器的输入端输入一个正弦波信号(幅度为5~50mV，频率为1~10kHz)，用虚拟双踪示波器同时观测输入波形和输岀波形，并绘出波形图(在波形中标出幅度)，比较输入波形和输出波形的相位,填写表3。

表3波形观测输入为50mv任务2 电路设计与制作一、题目要求1、电路设计单管分压式稳定共射极放大电路设计，放大电路如图所示，在Multisim 软件中找出相应元件，连接电路。

输入信号u i=5mv，f=10kHz，输出信号u o=50mv，用分压式稳定单管共射极放大路进行设计。

1.放大器与晶体管放大电路1.1放大器1.1.1 放大器概述放大电路广泛应用于各种电子设备中，如音响设备、视听设备，精密仪器、自动控制系统等。

放大电路的功能是将微弱的电信号（电流、电压）放大得到所所需要的信号。

一个放大器可以用一个带有输入端和输出端的方框表示。

输入端结欲放大的信号源，输出端接负载，如图2—1所示。

输入信号经过放大器放大后通过输出端接到负载上。

如果满足下面两个条件，就说电信号已经放大。

图2—1 放大器方框图（1）输出信号的功率大于输入信号的功率。

（2）力求输出到负载上的信号波形与输入源的波形一致。

1.1.2 对放大器的基本要求（1）要有足够的放大倍数。

（2）要具有一定宽度的同频带。

（3）非线性失真要小。

（4）工作要稳定1.2 晶体管放大器1.2.1 基本放大电路的组成晶体管基本放大电路如图所示。

根据放大电路的组成原则，晶体管应工作再放大区，即u BE>Uon,uCE>>uBE,所以在图所示基本人共集放大电路中，晶体管的输入回路加基极电源Vbb，它与Rb、Re共同确定合适的基极静态电流；晶体管的输出回路加集电极电源Vcc ，它提供集电极电流和输出电流。

画出图a 所示电路的直流通路如图b 所示，集电极是输入回路和输出回路的公共端。

交流信号ui 输入时，产生动态的基极电流ib ，驼载在静态电流上IBQ 上，通过晶体管得到放大了的发射极电流iE,其交流分量ie 在发射极电阻Re 上产生的交流电压即为输出电压uo 。

由于输出电压由发射极获得，故也称共集放大电路为射极输出器。

1.2.2 静态分析静态分析：就是求解静态工作点Q ，在输入信号为零时，BJT 或FET 各电极间的电流和电压就是Q 点。

可用估算法或图解法求解。

图解法确定Q 点和最大不失真输出电压（1）用图解法确定Q 点的步骤：已知晶体管的输出特性曲线族→由直流通路求得I BQ →列直流通路的输出回路电压方程得直流负载线→在输出特性曲线平面上作出直流负载线→由I BQ 所确定的输出特性曲线与直流负载线的交点即为Q 点。

课程设计任务书学生姓名：专业班级：电子1001班指导教师：韩屏工作单位：信息工程学院题目：晶体管中频小信号选频放大器设计初始条件：具较扎实的电子电路的理论知识及较强的实践能力；对电路器件的选型及电路形式的选择有一定的了解；具备高频电子电路的基本设计能力及基本调试能力；能够正确使用实验仪器进行电路的调试与检测。

要求完成的主要任务：1.采用晶体管或集成电路完成一个调幅中频小信号放大器的设计；2.放大器选频频率f0＝455KHz，最大增益200倍，矩形系数不大于5；3.负载电阻R L＝1KΩ时，输出电压不小干0.5V，无明显失真；4.完成课程设计报告（应包含电路图，清单、调试及设计总结）。

时间安排：1．2013年12月10日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与课程设计报告格式的要求；课设答疑事项。

2．2013年12月11日至2013年12月26日完成资料查阅、设计、制作与调试；完成课程设计报告撰写。

3. 2013年12月27日提交课程设计报告，进行课程设计验收和答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)Abstract (II)一、绪论 (1)二、中频小信号放大器的工作原理 (2)三、中频选频放大器的设计方案 (3)3.1 稳定性分析 (3)3.2 提高放大器稳定性的方法 (4)3.3中频选频放大 (5)3.4 信号负反馈 (6)四、电路仿真与分析 (7)4.1 multisim仿真软件简介 (7)4.2 中频选频放大部分仿真 (7)五、实物制作及调试 (9)六、个人体会 (12)参考文献 (13)附录I 元件清单 (14)附录II总电路图 (15)摘要本文对中频小信号选频放大器的工作原理进行了详细解析，通过对放大器的性能分析，确定最佳制作方案。

通过multisim的仿真分析，按照设计要求，来确定最佳参数，并利用其他相关电路来调试放大电路，解决了放大电路中自激振荡问题和调谐准确的问题。

晶体管电路设计
晶体管是一种使用半导体材料制成的电子器件，广泛应用于电子设备中。

晶体管电路设计主要包括放大电路、开关电路和逻辑电路等。

下面以放大电路为例，简要介绍晶体管电路的设计过程。

首先，放大电路旨在将输入信号经过放大器放大后输出，一般需要确定放大器的增益、频率响应和电压偏置等参数。

以共射极放大电路为例，设计步骤如下：
1. 确定放大器的电压供应范围，一般为芯片规格提供的电源电压范围，如5V。

2. 确定放大器的输入电阻和输出电阻，一般根据应用需要确定，一般情况下，输入电阻应该大于输出电源才能更好地适应各种输入信号源，输出电阻则应该小于输入信号源。

3. 选择合适的晶体管型号和工作点。

根据应用要求选择合适的晶体管型号，根据电压供应范围、放大器工作点和输入输出电阻来确定最佳的工作点。

4. 计算放大器的增益。

根据晶体管的静态特性参数以及放大电路的拓扑结构计算放大器的增益。

5. 考虑反馈和补偿。

根据放大器的稳定性要求选择恰当的补偿电路和反馈电阻。

6. 优化设计并进行仿真。

对设计的放大电路进行电路的仿真和优化，验证其性能和稳定性。

7. PCB布线。

根据原理图进行PCB布线设计，注意电路的电磁兼容性和信号完整性。

8. 调试和测试。

将设计好的放大电路进行调试和测试，以保证性能和稳定性。

通过以上设计步骤，可以设计出满足需求的晶体管放大电路。

当然，设计晶体管电路还需要考虑众多因素，如噪声、功耗、温度稳定性等，在实际设计中还需要更加细致的考虑和优化。

晶体管共射极单管放大器实验报告10页一、实验原理晶体管（英文全称为：transis）是一种双极型器件，它使用电压控制流的方式来控制电路，是一种高低电平的转换器，其中N-MOS具有负偏移电流输出，P-MOS有正偏移电流输出。

而晶体管共射极单管放大器（CE amplifier）是利用晶体管放大输入信号，并且输出放大后的信号，它具有以下几个特点：1.具有高增益：某些应用时，可以获得高达1000倍的增益。

2.具有良好的抗杂散比：它的抗杂散比比其他放大器要好。

3.低成本：CE放大器成本低，是很多电路应用的实用设计。

二、实验准备实验准备包括晶体管共射极单管放大器原理、电路电子元件、实验接线、虚拟示波器、实验电源等：1.晶体管共射极单管放大器原理：晶体管共射极单管放大器是利用晶体管的共射极特性，以电容或非线性电路连接晶体管的共射极，把输入信号放大。

2.电路电子元件：该实验采用的电子元件有晶体管、电阻、电容、变压器等，详见实验设置部分提供的原理图。

3.实验接线：实验接线由晶体管的共射极连接电路的共射极部分，将电路中晶体管的此极和源极和源之间、此极与集电极之间等处可接电容等电子元件。

4.虚拟示波器：实验采用数字示波器，用于监测放大器输出脉冲电平变化，以及便于测量电路中其他因素对放大器性能的影响。

5.实验电源：实验主要是检测晶体管共射极单管放大器的增益、抗扰度、抗噪声度等指标，因此电源的选用是非常重要的，实验中，采用的是稳定的可调电源。

三、实验设置1.确定实验电路：实验电路如下图所示，该回路是一个简单的电路，主要是输入端只有一个电压信号，将输入信号放大传输到输出端，从而得到放大后的信号。

2.确定晶体管型号：实验采用的晶体管型号为：MJE15031。

3.确定实验电路的元件参数：该实验电路中的电容为：C1，用于共射极的电容值为：560uF；用于分压电阻的电阻值为： 10kΩ和4.7kΩ；电源电压为： 12V 。

四、实验结果1.检查输出电压：实验准备完毕后，量出输出端的脉冲电平，结果为7V，较预期值（12V）稍有偏差，约为10%，说明实验设置有较小的偏差。

晶体管两级放大电路的设计与制作1. 引言晶体管是一种半导体器件，广泛应用于电子电路中。

晶体管可以实现信号放大的功能，而晶体管两级放大电路是一种常见的电路结构，用于增强输入信号的幅度。

本文将介绍晶体管两级放大电路的设计与制作过程。

2. 电路设计晶体管两级放大电路由两个级联的放大器组成，每个放大器中都包含一个晶体管。

在设计过程中，需要考虑以下几个方面：2.1 放大倍数根据实际需求确定所需的放大倍数。

放大倍数越高，输出信号的幅度将越大。

2.2 输入与输出阻抗匹配为了最大限度地传递信号能量，输入与输出阻抗应该尽可能地匹配。

这可以通过合适选择元件值和连接方式来实现。

2.3 直流偏置为了使晶体管工作在合适的工作点上，需要对其进行直流偏置。

这可以通过添加适当的偏置网络来实现。

2.4 反馈网络为了提高电路的稳定性和线性度，可以添加反馈网络。

反馈网络可以减小电路的非线性失真，并改善频率响应。

2.5 负载电阻为了使输出信号能够驱动负载，需要添加适当的负载电阻。

负载电阻的选择应该考虑负载的阻抗和所需的输出功率。

3. 电路制作3.1 元件选择根据设计要求选择合适的晶体管、电容和电阻等元件。

在选择过程中，需要考虑元件参数、性能和可获得性等因素。

3.2 PCB设计使用PCB设计软件进行电路布局和布线。

合理规划元件位置和连线路径，以确保信号传输的稳定性和可靠性。

3.3 焊接与组装根据PCB设计将元件焊接到PCB板上。

注意焊接质量和连接可靠性，确保每个连接点都牢固可靠。

3.4 测试与调试完成焊接后，对电路进行测试与调试。

使用示波器、信号发生器等仪器检测输入输出信号，并根据实际情况调整元件值或连接方式。

4. 结论晶体管两级放大电路是一种常见的电路结构，用于增强输入信号的幅度。

在设计与制作过程中，需要考虑放大倍数、输入输出阻抗匹配、直流偏置、反馈网络和负载电阻等因素。

通过合理选择元件和进行电路布局、焊接与组装，可以实现晶体管两级放大电路的设计与制作。

晶体管放大器的设计与调测实验报告(学生)[1]晶体管放大器的设计与调测实验报告一、实验目的1.学习和掌握晶体管放大器的基本原理和设计方法。

2.通过实际操作，掌握放大器的调测技巧和注意事项。

3.培养分析问题、解决问题的能力，提高实验技能。

二、实验原理晶体管放大器是利用晶体管的放大效应实现对输入信号进行放大的电子器件。

通过合理设计晶体管、电阻、电容等元件的参数，可以实现信号的线性放大、阻抗变换等功能。

根据放大器的工作频率、带宽、增益等性能指标，可以将其分为低频放大器、高频放大器、宽频带放大器等不同类型。

三、实验步骤1.确定放大器的性能指标：根据实验要求，确定放大器的增益、带宽、输出功率等性能指标。

2.选择合适的晶体管：根据性能指标和实际条件，选择合适的晶体管型号和规格。

3.设计电路：根据晶体管的特点和性能指标，设计合适的电路形式和元件参数。

4.搭建电路：按照设计好的电路图，搭建晶体管放大器电路。

5.调测电路：通过调整元件参数和观察波形，实现对放大器的调测和优化。

6.数据记录与分析：记录实验数据，分析误差原因，提出改进措施。

7.撰写实验报告：整理实验数据和结果，撰写实验报告。

四、实验结果与分析1.数据记录：在实验过程中记录了以下数据：输入信号幅度Vim=1mV，输入信号频率f=1kHz，晶体管放大器增益G=20dB，输出信号幅度Voc=2V，输出信号频率f=1kHz。

2.结果分析：通过对实验数据的分析，我们发现该晶体管放大器的增益为20dB，能够实现对输入信号的放大。

同时，输出信号的幅度和频率与输入信号相同，说明放大器具有较好的线性放大特性。

但是，实验中存在一定的误差，如温度变化、元件参数误差等，导致放大器的性能受到一定影响。

为了提高放大器的性能，可以采取以下措施：选用高品质的晶体管和元件；对元件进行精确测量和筛选；优化电路设计等。

五、结论与展望通过本次实验，我们了解了晶体管放大器的基本原理和设计方法，掌握了放大器的调测技巧和注意事项。

晶体管两级放大电路的设计与制作1. 引言晶体管两级放大电路是一种常见的电子电路设计，在许多电子设备中都得到了广泛的应用。

本文将详细介绍晶体管两级放大电路的设计原理、电路结构以及制作过程。

2. 设计原理晶体管两级放大电路通过使用晶体管作为放大器，将输入信号放大到更高的电压或电流，以便驱动其他设备或用于信号处理。

该电路由两个放大级组成，其中第一个级别负责放大信号并提供适当的输入阻抗，而第二个级别则进一步放大信号以增加输出功率。

3. 电路结构晶体管两级放大电路通常由三个主要部分组成：输入级、驱动级和输出级。

具体结构如下：3.1 输入级输入级是整个电路的第一级，用于接收输入信号并将其放大到适当的电平。

输入级由一个信号源接入，通常采用电容耦合方式。

输入级的目标是提供足够的放大和阻抗匹配以确保信号能够顺利传递到下一级驱动级。

3.2 驱动级驱动级是整个电路的第二级，目的是进一步放大输入信号并将其驱动到输出级。

驱动级通常由晶体管级联组成。

通过适当选择晶体管的工作点，可以实现线性放大和输出功率的最大化。

3.3 输出级输出级是整个电路的最后一级，负责将放大的信号转化为输出功率。

输出级通常由功率晶体管组成，因其能够提供足够的电流和电压驱动能力。

输出级还可能包含负载电阻，以将信号有效地传递给负载。

4. 制作过程下面将介绍晶体管两级放大电路的制作过程，包括器件选择、电路布局、电路连接和焊接。

4.1 器件选择在设计晶体管两级放大电路之前，首先要选择合适的晶体管和其他电子器件。

晶体管的选择应基于其放大能力、工作频率范围和耐压等参数。

其他电子器件的选择也应与电路设计相匹配，以确保性能和兼容性。

4.2 电路布局在开始制作电路之前，需要进行电路布局设计。

电路布局应考虑信号路径的最短化、阻抗匹配和噪声抑制等因素。

同时，良好的电路布局还应避免晶体管以及其他器件之间的干扰和串扰。

4.3 电路连接完成电路布局后，开始进行电路连接。

这包括连接晶体管和其他器件之间的引脚，以及连接适当的外部元件，如电容和电阻等。

2．模拟电子技术实验实验2.1 晶体管单级放大器实验目的实验思路和准备实验内容和步骤实验报告要求其它实验手段一、实验目的1．测量放大器静态工作点和放大倍数2．观察静态工作点对放大器输出波形的影响3．测量输入电阻、输出电阻4．测量放大电路的幅频特性2．模拟电子技术实验实验2.1 晶体管单级放大器实验目的实验思路和准备实验内容和步骤实验报告要求其它实验手段二、实验思路和实验前的准备这是一个验证性实验，同学们需要利用晶体管、电阻、电容等元器件，自己制作一个单管放大器，并根据实验目的的要求，通过实验，体会课本内容的正确性，加深对课本内容的理解。

要进行上述实验，首先需要自己构建一个单管放大器的基本电路，此电路需要晶体管1只，电阻若干，电容器2只。

实验电路如图2.1.1所示。

1．首先确定电路的各种参数1）测量晶体管的β由于晶体管生产中存在的分散性，每个同学手中的管子参数可能不一致，因此，利用各种方法测量或者估计晶体管的β，是实验前必须进行的。

获得晶体管β，常见的仪器有：晶体管图示议、万用表。

请同学们根据实验室条件，自行完成。

2）根据晶体管的β，合理选择电源电压和集电极电阻在这一部分，很多选择并不是唯一的。

电源电压可以选择为＋12V，通过调节直流稳压电源实现。

选择R c ＝2kΩ。

3）估算R W和R B根据电源电压，先使静态工作点位于直流负载线中点，则：V，mA又根据，可以得到，而，可以估算出kΩ将R W＋R B的估算值用R WB表示，如果β为100，则此值为377kΩ。

此时，可以按照下述方法选择电位器R W和电阻R B。

确定R W＋R B的最小值，也就是R B的值，此值应该比达到饱和状态的基极电阻还小，以确保调节R W为0时，晶体管肯定进入了饱和状态。

一般选取。

比如当β＝100，可以选择R B=100kΩ。

2．模拟电子技术实验实验2.1 晶体管单级放大器实验目的实验思路和准备实验内容和步骤实验报告要求其它实验手段三、实验内容和步骤1．静态工作点的调整和测量对于一个晶体管放大电路，根据设计目的不同，静态工作点的选择也有不同的原则。

晶体管放大倍数β检测电路旳设计与实现试验汇报一，摘要简易晶体管放大倍数β检测电路由三极管类型鉴别电路，三极管放大倍数档位鉴别电路，显示电路，报警电路和电源电路五部分构成。

三极管类型鉴别电路旳功能是运用NPN型和PNP型三极管电流流向相反旳特性，通过判断发光二极管亮灭判断三极管旳类型是NPN型还是PNP型。

三极管放大倍数档位鉴别电路旳功能是运用三极管旳电流分派特性将β旳测量转换为对三极管电流旳测量，并实现对档位旳手动调整，并运用比较器旳原理，实现对档位旳判断。

显示电路旳功能是运用发光二极管将测量成果显示出来。

报警电路旳功能是当所测三极管旳β值超过测量范围时，可以进行报警提醒。

电源电路旳功能是为各模块电路提供直流电源。

关键字：放大倍数β，档位判断电路，显示电路，报警电路二，设计任务规定及原理电路1.基本规定：⏹设计一种简易晶体管放大倍数β检测电路，该电路可以实现对三极管β值大小旳初步判断。

1电路可以检测出NPN.PNP三极管旳类型。

2电路可以将NPN型三极管放大倍数β分为不小于250，200-250，150-200，不不小于150共四个档位进行判断。

3用发光二极管来指示被测电路旳β值属于哪一种档位。

4在电路中可以手动调整四个档位值旳详细大小。

5当β超过250时可以闪烁报警。

⏹设计该电路旳电源电路（不规定实际搭建），用PROTEL软件绘制完整旳电路原理图（SCH）及印制电路板图（PCB）。

2.提高规定：1电路可以将PNP型三极管放大倍数β分为不小于250，200-250，150-200，不不小于150共四个档位进行判断，并且可以手动调整四个档位值旳详细大小NPN,PNP三极管β档位旳判断可以通过手动或自动切换。

2PROTEL软件绘制该电路及其电源电路旳印制电路版图（PCB）。

3.设计思绪、总体构造框图:图1 简易双极性三极管放大倍数β检测电路旳总体框图①分块电路和总体电路旳设计（含电路图）晶体管判断电路图2 三极管类型鉴别电路和放大倍数β测量电路如图，由于NPN 型与PNP 型二极管旳电流流向相反，当两种三极管按图中电路构造且连接方式相似时（即集电极接上端，发射极接下端），则NPN 型三极管导通，从而发光二极管亮。

晶体管共射极单管放大器实验一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图3－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图3－1 共射极单管放大器实验电路在图3－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算： EBEB B B B R U U E CC R R R B I U U -+≈≈;211U CE ＝U CC －I C （R C ＋R E ）电压放大倍数beLC r R R A //V β-=输入电阻： R i ＝R B1 // R B2 // r be 输出电阻：R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。

单级晶体管小信号放大器一、实验目的1． 掌握单级放大器的 一种设计方法2． 掌握晶体管放大器静态工作点的放置与调整方法。

3． 掌握放大器性能的测量和调整方法。

二、实验原理1． 电路工作原理晶体管放大器中，广泛应用工作点稳定的阻容耦合共射极放大器，如图3-2-1所示○1静态工作点Q 主要由R B1、R B2、R E 、R C 及电源电压+V CC 所决定。

该电路利用电阻R B1、R B2的分压固定基极电位V BQ 。

如果满足条件I 1>>I BQ ，当温度升高时，I CQ ↑→V EQ ↑→V BE ↓→I BQ ↓→I CQ ↓，结果抑制了I CQ 的变化，从而获得稳定的静态工作点。

只有当I 1>>I BQ 时，才能保证V BQ 恒定。

这是工作点稳定的必要条件，一般取○2此放大器是交流放大器中最常用的一种基本单元电路。

交流信号经耦合电容C 1加到基极，引起基极电流作相应的变化，从而控制集电极电流作更大的变化。

它将在RC 上产生交流电压，通过电容C 2馈送到负载电阻R L 上。

这个输出电压V O 比输入电压V I 放大了A V 倍。

为了使放大器正常放大，一定要设置合适的静态工作点Q 。

Q 点应选择在三极管特性曲线的放大区的中间。

对于小信号放大器。

一般取I CQ =0.5~2mA ，电路的静态工作点由下列关系式确定阻容耦合放大器由于有耦合电容C 1、C 2及旁路电容C E 的存在，将使放大器增益A V 随信号频率下降而下降，幅频特性曲线如图3-2-2所示。

中间区域放大倍数最大，且基本不变，记为中频放大倍数A VM ，而频率高于或低于该区域放大倍数都要下降，当A V 下到0.707A VM 所对应的频率应为f H 和f L ，分别是放大器的上限频率和下限频率。

A V 、f H 和f L 可按下式计算： 式中R E ’=R E //[（R S +R BE ）/（1+β）]通常R S <r be ，可略去R S 。

晶体管共射极单管放大器晶体管共射极单管放大器是现代电子工程领域中常用的一种放大器电路，该电路主要由晶体管、输入电容、输出电容、电源电阻和负载电阻等元器件组成。

本文将详细介绍晶体管共射极单管放大器的原理、特点、设计方法和常见故障。

一、原理晶体管共射极单管放大器是一种基本放大电路，在电子技术中得到广泛应用。

该电路的输入信号通过输入电容C1，进入基极，使晶体管的基极电位随之增加，则晶体管的电流也随之增加。

放大器的输出信号通过输出电容C2，从集电极流出。

当输入信号的幅度变化时，晶体管的通流也会随之变化，从而使输出电压或电流比输入电压或电流有更大的增益，实现了信号放大的功能。

二、特点1. 抗干扰能力强。

晶体管共射极单管放大器的电路结构简单而且抗干扰能力强，不易受到外界干扰信号的影响。

2. 幅度增益大。

晶体管共射极单管放大器的电路具有高增益性能，增益可达到几十倍甚至上百倍。

3. 非线性失真小。

因为该电路中的反馈作用，使得输出信号与输入信号的失真较小。

4. 电路简单。

晶体管共射极单管放大器的电路只需要一个晶体管和少量的元器件，结构简单，易于制造和调试。

三、设计方法晶体管共射极单管放大器的设计方法主要包括选择晶体管型号、估算电源电压、计算负载电阻和选取电容等。

1. 选择晶体管型号晶体管的工作点应当在直流负载线的中心位置，具体使用哪种型号的晶体管，取决于使用场合的需求。

2. 估算电源电压电源电压应当确保晶体管有足够的工作电压，同时不能超过晶体管的工作范围。

3. 计算负载电阻负载电阻的大小应该保证输出电压的稳定性和功率放大的最大效率。

4. 选取电容输入和输出电容的大小主要取决于所接入的载波信号的频率，通常可以通过计算得出合适的电容值。

四、常见故障1. 正常工作时的输出信号失真。

这种故障主要由于晶体管工作点不准确或者电容的失效引起的。

2. 输出电压偏大或偏小。

这种故障主要由于负载电阻或功率电源电压不足所造成。

需要对负载电阻和电源电压进行调整。

班级：姓名：学号：实验名称：晶体管放大器的设计和调测一、实验目的二、实验仪器仪器设备名称型号用途编号直流稳压电源万用表函数信号发生器示波器晶体管毫伏表三、实验电路的设计A、设计指标要求：设计一个分压式电流负反馈偏置的单级共射极小信号放大器，输入、输出端分别用电容和信号源及外接负载电阻隔直流。

已知条件：电源电压为＋12V，外接负载为2K，信号源内阻为50，最低工作频率为100HZ。

所用三极管为8050（r bb=300，h fe=200）,220K电位器一个。

设计指标要求：电压放大倍数大于50，输入电阻大于2KΩ。

B、电路设计过程1、定电路图：根据设计指标要求，定实验电路的原理图如图一所示：图一 实验电路原理图2、确定静态工作点电流I CQ ：根据设计指标对R i >2K 的要求来确定静态工作点I CQ 。

R i =r be ∥R B1∥R B2在初选I CQ 时，可以近似认为R i = r be >2K ，则由上式可确定I CQ < ，取= ，则：r be = ，I BQ = I CQ /β= 。

3、确定偏置电阻R B1、R B2的值：为了兼顾实验四，取U BQ = I 1＝取R B1为 （R ）固定电阻与220K 电位器（R P ）串联以便于调节静态工作点。

4、确定R E 、R C 的值：根据设计指标对电压放大倍数的要求确定R C 的值：O)()(26)()(26)1(''mA I mV r mA I mV r r CQ bb EQ bb be ββ+≈++==-=CQBEBQ E I U U R 50'≥-=L beU R r A β===BQBQ BQ B I U I U R 1012=-≈21B BQBQCC B R U U U R则R L ＇=R C ∥R L ≥，而R L =2K ，因此R C ≥ ，取R C = 。

5、确定各电容取值：取C B = ，C C = ，C E = 。
