晶体管常用放大电路

常用放大电路
电子电路中，放大电路是一种将输入信号放大为更高幅度的电路。

它广泛应用于各种电子设备，如音频放大器、无线电发射器、电视和电脑显示器等。

下面介绍常用的放大电路及其特点。

1. 电压跟随器放大电路
电压跟随器也称为共集电极放大电路，是一种基于晶体管的放大电路。

它的输入信号通过晶体管的基极驱动，通过晶体管的集电极输出。

该电路的主要特点是输出电压与输入电压相同，电路的输入阻抗较高，输出阻抗较低。

2. 共射极放大电路
3. 交流耦合放大电路
交流耦合放大电路是一种常用的放大电路，其输入端是通过一个电阻与晶体管的基极相连，输出端则是通过一个电容与电路的载荷相连。

该电路主要特点是稳定性较好，但因为需要使用电容，所以成本较高。

5. 模拟电负反馈放大电路
模拟电负反馈放大电路是一种常用的放大电路，它通过添加反馈回路将输出信号返回到输入端，从而减小电路的放大倍数，并提高电路的稳定性和线性度。

这种电路通常用于音频功率放大器和放大灵敏的测量信号。

总之，以上这些放大电路都有各自的特点和应用场景，其选择取决于电路的具体要求和应用环境。

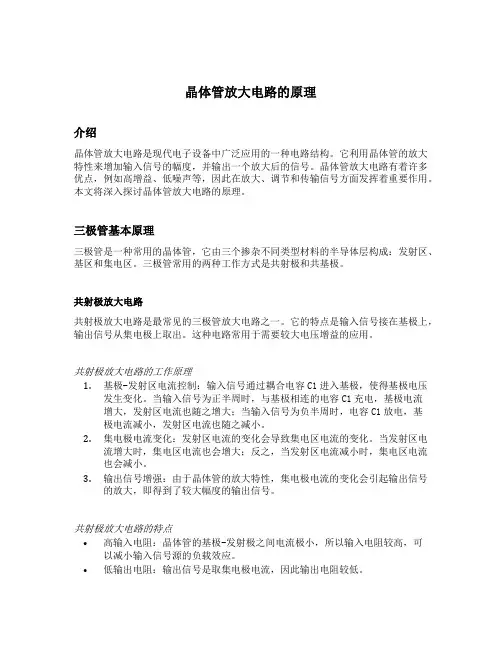

晶体管放大电路的原理介绍晶体管放大电路是现代电子设备中广泛应用的一种电路结构。

它利用晶体管的放大特性来增加输入信号的幅度，并输出一个放大后的信号。

晶体管放大电路有着许多优点，例如高增益、低噪声等，因此在放大、调节和传输信号方面发挥着重要作用。

本文将深入探讨晶体管放大电路的原理。

三极管基本原理三极管是一种常用的晶体管，它由三个掺杂不同类型材料的半导体层构成：发射区、基区和集电区。

三极管常用的两种工作方式是共射极和共基极。

共射极放大电路共射极放大电路是最常见的三极管放大电路之一。

它的特点是输入信号接在基极上，输出信号从集电极上取出。

这种电路常用于需要较大电压增益的应用。

共射极放大电路的工作原理1.基极-发射区电流控制：输入信号通过耦合电容C1进入基极，使得基极电压发生变化。

当输入信号为正半周时，与基极相连的电容C1充电，基极电流增大，发射区电流也随之增大；当输入信号为负半周时，电容C1放电，基极电流减小，发射区电流也随之减小。

2.集电极电流变化：发射区电流的变化会导致集电区电流的变化。

当发射区电流增大时，集电区电流也会增大；反之，当发射区电流减小时，集电区电流也会减小。

3.输出信号增强：由于晶体管的放大特性，集电极电流的变化会引起输出信号的放大，即得到了较大幅度的输出信号。

共射极放大电路的特点•高输入电阻：晶体管的基极-发射极之间电流极小，所以输入电阻较高，可以减小输入信号源的负载效应。

•低输出电阻：输出信号是取集电极电流，因此输出电阻较低。

•相位反转：输入信号和输出信号之间相位存在180度的反转。

共基极放大电路共基极放大电路是另一种常用的三极管放大电路，它的特点是输入信号接在发射区上，输出信号从集电极上取出。

这种电路常用于需要较大电流增益的应用。

共基极放大电路的工作原理1.输入信号作用：输入信号通过耦合电容C1进入发射区，使得发射区电流发生变化。

2.集电极电流控制：发射区电流的变化会导致集电区电流的变化。

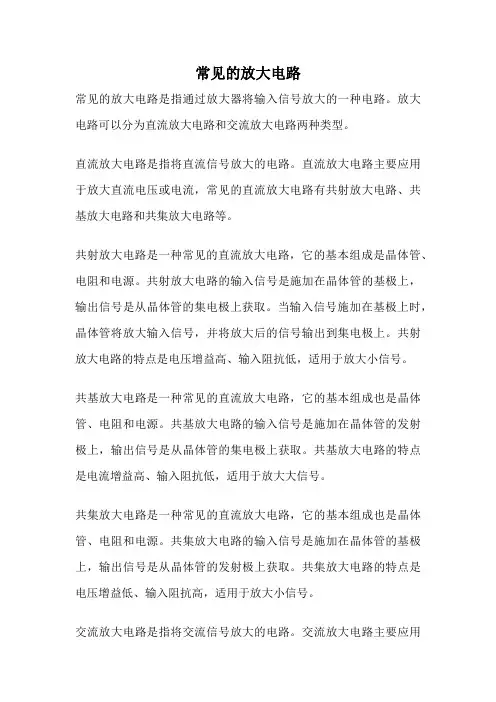

常见的放大电路常见的放大电路是指通过放大器将输入信号放大的一种电路。

放大电路可以分为直流放大电路和交流放大电路两种类型。

直流放大电路是指将直流信号放大的电路。

直流放大电路主要应用于放大直流电压或电流，常见的直流放大电路有共射放大电路、共基放大电路和共集放大电路等。

共射放大电路是一种常见的直流放大电路，它的基本组成是晶体管、电阻和电源。

共射放大电路的输入信号是施加在晶体管的基极上，输出信号是从晶体管的集电极上获取。

当输入信号施加在基极上时，晶体管将放大输入信号，并将放大后的信号输出到集电极上。

共射放大电路的特点是电压增益高、输入阻抗低，适用于放大小信号。

共基放大电路是一种常见的直流放大电路，它的基本组成也是晶体管、电阻和电源。

共基放大电路的输入信号是施加在晶体管的发射极上，输出信号是从晶体管的集电极上获取。

共基放大电路的特点是电流增益高、输入阻抗低，适用于放大大信号。

共集放大电路是一种常见的直流放大电路，它的基本组成也是晶体管、电阻和电源。

共集放大电路的输入信号是施加在晶体管的基极上，输出信号是从晶体管的发射极上获取。

共集放大电路的特点是电压增益低、输入阻抗高，适用于放大小信号。

交流放大电路是指将交流信号放大的电路。

交流放大电路主要应用于放大音频信号或射频信号，常见的交流放大电路有共射放大电路、共基放大电路和共集放大电路等。

共射放大电路是一种常见的交流放大电路，它的基本组成和直流放大电路的共射放大电路相同。

共射放大电路适用于放大音频信号，具有较高的电压增益和较低的输入阻抗。

共基放大电路是一种常见的交流放大电路，它的基本组成和直流放大电路的共基放大电路相同。

共基放大电路适用于放大射频信号，具有较高的电流增益和较低的输入阻抗。

共集放大电路是一种常见的交流放大电路，它的基本组成和直流放大电路的共集放大电路相同。

共集放大电路适用于放大音频信号，具有较低的电压增益和较高的输入阻抗。

总结起来，常见的放大电路包括直流放大电路和交流放大电路。

2、晶体管放大电路原理2.1 晶体管和FET 的工作原理2.1.1晶体管和FET 的放大工作的理解晶体管和FET 的放大作用：晶体管或FET 的输入信号通过器件而出来，晶体管或FET 吸收此时输入信号的振幅信息，由电源重新产生输出信号，由于该输出信号比输入信号大，可以看成将输入信号放大而成为输出信号。

这就是放大的原理。

2.1.2晶体管和FET 的工作原理1、双极型晶体管的工作原理晶体管内部工作原理：对流过基极与发射极之间的电流进行不断地监视，并控制集电极-发射极间电流源使基极-发射极间电流的β倍的电流流在集电极与发射极之间。

就是说，晶体管是用基极电流来控制集电极-发射极电流的器件。

电源电源输入输出输出（a ）双极型晶体管(以NPN 型为例) （b ）FET （以N 型JFET 为例）A被基极电流控制的电流源检测基极电流的电流计集电极（输出端）基极（输入端）发射极（公共端）双极型晶体管的内部原理2、FET 的工作原理FET 内部工作原理：对加在栅极与源极之间的电压进行不断地监视，并控制漏极-源极间电流源使栅极-源极间电压的g m 倍的电流流在漏极与源极之间。

就是说，FET 是用栅极电压来控制漏极-源极电流的器件。

2.1.3分立元件放大电路的组成原理放大电路的组成原理（应具备的条件）1放大器件工作在放大区（三极管的发射结正向偏置，集电结反向偏置；结型FET 与耗尽型MOSFET 可采用自偏压方式或分压式偏置或混合偏置方式，增强型MOSFET 则一定要采用分压式偏置或混合偏置 方式）即要保证合适的直流偏置； （2）：输入信号能输送至放大器件的输入端； （3）：有信号电压输出。

判断放大电路是否具有放大作用，就是根据这几点，它们必须同时具备。

2.1.4晶体管放大电路的直流工作状态分析（以晶体管电路为例）直流通路：在没有信号输入时，估算晶体管的各极直流电流和极间直流电压，将放大电路中的电容视为开路，电感视为短路即得。

晶体管放大电路的三种接法晶体管作为一种重要的电子元件，广泛应用于各种电路中。

其中，晶体管放大电路是晶体管应用的一种重要方式。

晶体管放大电路可以将输入信号放大后输出，起到放大作用。

晶体管放大电路有三种常见的接法，分别是共射极放大电路、共基极放大电路和共集电极放大电路。

一、共射极放大电路共射极放大电路是晶体管放大电路中最常见的一种接法。

在共射极放大电路中，输入信号通过输入电容C1耦合到晶体管的基极，晶体管的发射极接地，而负载电阻RL则连接在晶体管的集电极与电源之间。

当输入信号施加在基极上时，晶体管的发射极电流发生变化，导致集电极电流的变化，从而在负载电阻上产生放大后的输出信号。

共射极放大电路具有电压放大和功率放大的特点，适用于输出阻抗较高的场合。

二、共基极放大电路共基极放大电路是另一种常见的晶体管放大电路接法。

在共基极放大电路中，输入信号通过输入电容C1耦合到晶体管的发射极，晶体管的基极接地，而负载电阻RL则连接在晶体管的集电极与电源之间。

与共射极放大电路相比，共基极放大电路的输入输出特性相反，即输入电流增加时，输出电流减小。

共基极放大电路具有电流放大和高频放大的特点，适用于低输入阻抗和高频放大的场合。

三、共集电极放大电路共集电极放大电路又称为电压跟随器或者阻容耦合放大电路。

在共集电极放大电路中，输入信号通过输入电容C1耦合到晶体管的基极，晶体管的发射极与电源相连，而负载电阻RL则连接在晶体管的集电极与电源之间。

共集电极放大电路具有电压放大和阻抗转换的特点，输入输出阻抗较低，适用于信号源阻抗较高的场合。

三种晶体管放大电路各有特点，适用于不同的应用场合。

共射极放大电路适用于需要电压放大和功率放大的场合；共基极放大电路适用于低输入阻抗和高频放大的场合；共集电极放大电路适用于信号源阻抗较高的场合。

在实际应用中，根据具体的需求和电路特性选择合适的晶体管放大电路接法，可以有效地实现信号的放大和处理。

晶体管基本放大电路的基本原理(一)晶体管基本放大电路的基本什么是晶体管基本放大电路？晶体管基本放大电路是一种常见的电子放大器电路，通过晶体管来放大电信号的幅度。

晶体管的基本原理•晶体管是一种半导体器件，由三个区域组成：发射区、基区和集电区。

•发射区负责控制电流的注入，基区负责控制电流的传导，而集电区负责控制电流的输出。

•晶体管的工作原理主要是通过控制基极电流来调节集电极电流，从而实现电信号的放大。

NPN型晶体管基本放大电路原理1.输入信号通过电容耦合的方式传入晶体管的基极。

2.当输入信号的电压大于晶体管的基极-发射极压差时，基极-发射极结极的二极管会导通。

3.当基极-发射极二极管导通后，电流会从基极流入基区，并将集电极电流放大到较大的数值。

4.放大后的电流通过电容耦合方式输出到下一级电路或负载。

PNP型晶体管基本放大电路原理1.输入信号通过电容耦合的方式传入晶体管的基极。

2.当输入信号的电压小于晶体管的基极-发射极压差时，基极-发射极结极的二极管会导通。

3.当基极-发射极二极管导通后，电流会从集电极流入基区，并将基极电流放大到较大的数值。

4.放大后的电流通过电容耦合方式输出到下一级电路或负载。

晶体管基本放大电路的特点•可以实现电信号的放大。

•晶体管工作在放大区，具有一定的放大倍数。

•可以调节偏置电流和增益来满足不同应用场景的需求。

晶体管基本放大电路的应用•音频放大器：将微弱的音频信号放大到足够驱动扬声器的幅度。

•射频放大器：将微弱的射频信号放大到足够驱动天线的幅度。

总结晶体管基本放大电路是一种常见的电子放大器电路，利用晶体管的放大特性可以将微弱的电信号放大到合适的幅度。

通过控制偏置电流和增益，可以满足不同应用场景的需求。

在音频放大器和射频放大器等领域有广泛的应用。

晶体管的工作模式晶体管在放大电路中有三种工作模式：放大区、截止区和饱和区。

放大区（Active Region）放大区是晶体管的工作状态，在这个状态下，晶体管的基极电流和集电极电流都存在，且集电极电流大于零。
