LVDS是低电压差分信号（Low-Voltage Differential Signaling）的简称，它是一种高速串行数字接口标准。
它由National Semiconductor（现在是 Texas Instruments公司）在1980年代末为液晶显示器（LCD）设计开发的。
LVDS信号主要用于高速数据传输，如在计算机、网络、通信设备和显示器等领域中。
LVDS信号的原理是通过两条不同电平的差分信号来传输数据。
一条线路上的信号电平为高电平（通常为Vcc）,而另一条线路上的信号电平为低电平（通常为GND）。
由于这两个信号的电平差异很大，因此LVDS可以在长距离传输高速数据而不容易受到干扰。
LVDS信号具有如下特点：低功耗，高带宽，抗干扰能力强，传输距离远。
根据LVDS的标准，传输速率可以达到每秒1.2 Gbit/s（gigabit per second），而功耗却可以控制在1mA以下。
此外，LVDS信号的传输距离可以达到15米，而且不会因为距离的增加而损失信号质量。
在LVDS信号传输中，一般采用对称电阻负载以及差分驱动的方式来减小串扰噪声的影响。
LVDS驱动器通常采用差分晶体管对的方式来提供高驱动电压和高带宽，传输线上也采用了对称的电阻负载。
这两者的结合使得LVDS传输能够抵抗干扰信号的影响，并实现高速稳定的数据传输。
LVDS信号在现代电子设备中得到广泛应用。
例如，在计算机领域中，LVDS信号用于连接显卡和显示器之间的数据传输；在通信设备中，LVDS信号用于传输高速数据和音频信号；在汽车电子中，LVDS信号用于连接汽车内部的各种显示器和摄像头等设备。
总结来说，LVDS信号是一种高速、低功耗、抗干扰能力强的串行数字接口标准。
它通过差分信号的方式实现数据的高速传输，并且具有较长的传输距离。
由于其优越的特性，LVDS信号在现代电子设备中得到广泛的应用。
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
整机拼接驱动板规格书(产品型号：ST8700)文件编号：NO.20140810004版本信息：Ver1.0编制：审核：批准：发布日期：2014-08-10此文件中包含的所有信息内容最终解释权归SHENGXIAN科技有限公司，所有未经授权和允许的复制都是不被认可和应被禁止的。
版本变更记录版本号日期页码内容1.02012.08.10第一版发行目录一、前言 (5)二、注意事项 (6)三、安全使用说明 (6)四、功能说明 (6)五、附录： (13)一、前言欢迎选用我公司产品，感谢您对我公司产品的支持！为了您能更好的使用本产品，使用前请仔细阅读本手册。
SANTECH8700液晶图像拼接处理器是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。
处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。
画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持15X15的液晶屏拼接。
SANTECH8700液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。
SANTECH8700液晶图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达1920x1080高分辨率WUXGA输出，支持全系列的大尺寸液晶屏。
SANTECH8700系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N ×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。
二、注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。
1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。

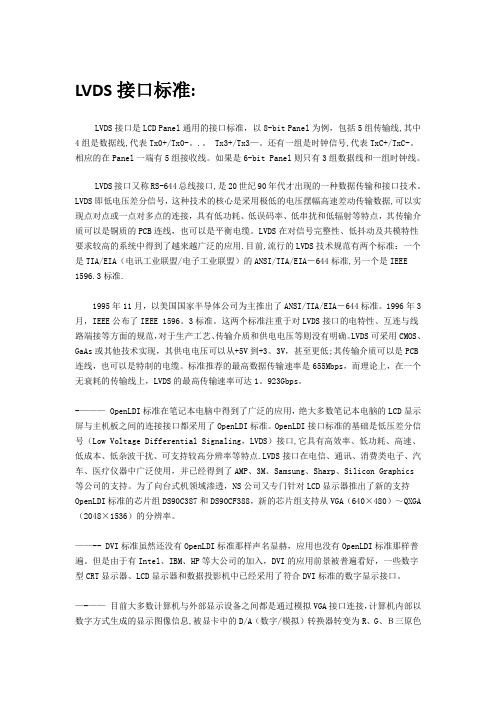

LVDS接口标准:LVDS接口是LCD Panel通用的接口标准，以8-bit Panel为例，包括5组传输线,其中4组是数据线,代表Tx0+/Tx0-。
.。
Tx3+/Tx3—。
还有一组是时钟信号,代表TxC+/TxC-。
相应的在Panel一端有5组接收线。
如果是6-bit Panel则只有3组数据线和一组时钟线。
LVDS接口又称RS-644总线接口,是20世纪90年代才出现的一种数据传输和接口技术。
LVDS即低电压差分信号，这种技术的核心是采用极低的电压摆幅高速差动传输数据,可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等特点，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。
LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用.目前,流行的LVDS技术规范有两个标准：一个是TIA/EIA（电讯工业联盟/电子工业联盟）的ANSI/TIA/EIA－644标准,另一个是IEEE 1596.3标准.1995年11月，以美国国家半导体公司为主推出了ANSI/TIA/EIA－644标准。
1996年3月，IEEE公布了IEEE 1596。
3标准。
这两个标准注重于对LVDS接口的电特性、互连与线路端接等方面的规范，对于生产工艺、传输介质和供电电压等则没有明确。
LVDS可采用CMOS、GaAs或其他技术实现，其供电电压可以从+5V到+3。
3V，甚至更低;其传输介质可以是PCB 连线，也可以是特制的电缆。
标准推荐的最高数据传输速率是655Mbps，而理论上，在一个无衰耗的传输线上，LVDS的最高传输速率可达1。
923Gbps。
-——— OpenLDI标准在笔记本电脑中得到了广泛的应用，绝大多数笔记本电脑的LCD显示屏与主机板之间的连接接口都采用了OpenLDI标准。
OpenLDI接口标准的基础是低压差分信号（Low Voltage Differential Signaling，LVDS）接口,它具有高效率、低功耗、高速、低成本、低杂波干扰、可支持较高分辨率等特点.LVDS接口在电信、通讯、消费类电子、汽车、医疗仪器中广泛使用，并已经得到了AMP、3M、Samsung、Sharp、Silicon Graphics等公司的支持。

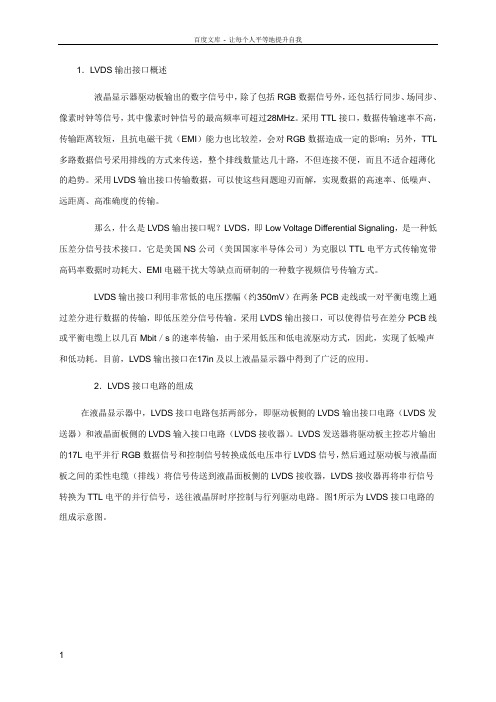

1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
LVDS1.0 LVDS简介LVDS（Low Voltage Differential Signaling）是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。
1.1 LVDS信号传输组成LVDS信号传输一般由三部分组成，如图1所示：差分信号发送器，差分信号互联器，差分信号接收器。
图1 简单的单工LVDS接口连接图差分信号发送器：将非平衡传输的TTL信号转换成平衡传输的LVDS信号。
通常由一个IC来完成。
差分信号接收器：将平衡传输的LVDS信号转换成非平衡传输的TTL信号。
通常由一个IC来完成。
差分信号互联器：包括联接线（电缆或者PCB走线），终端匹配电阻。
1.2 LVDS的工作原理图2 LVDS接口电路图如图2所示，LVDS驱动器由一个驱动差分线对的电流源组成(通常电流为3.5mA),LVDS接收器具有很高输入阻抗,因此驱动器输出的电流大部分都流过100Ω的匹配电阻,并在接收器的输入端产生生大约350mV的电压。
驱动器的输入为两个相反的电平信号，四个nMOS管的尺寸工艺是完全相同的。
当输入为“1”时，标号IN+的一对管子导通，另一对管子截止，电流方向如图2，并产生大约350mV的压降；反之，输入为“0”时，电流反向，产生大约350mV的压降。
这样根据流经电阻的电流方向, 就把要传输的数字信号（CMOS信号）转换成了电流信号（LVDS信号）。
接受端可以通过判断电流的方向就得到有效的逻辑“1”和逻辑“0”状态。
从而实现数字信号的传输过程。
由于MOS管的开关速度很高，并且LVDS的电压摆幅低（350mV），因此可以实现高速传输。
其电平特性如下图所示1.3 LVDS的国际标准LVDS是目前高速数字信号传输的国际通用接口标准，国际上有两个工业标准定义了LVDS：ANSI/TIA/EIA(American National Standards Institute/Telecommunications Industry Association/Electronic Industries Association)和IEEE(Institute for Electrical and Electronics Engineering).ANSI/TIA/EIA -644(1995年11月通过)标准定义了LVDS的电气规范，包括驱动器输出和接收器输入的电气规范，但它并不包括功能性的规范、传输协议或传输介质特性，这些与具体应用有关。
