伸缩缝、沉降缝、防震缝的设置原则及规定

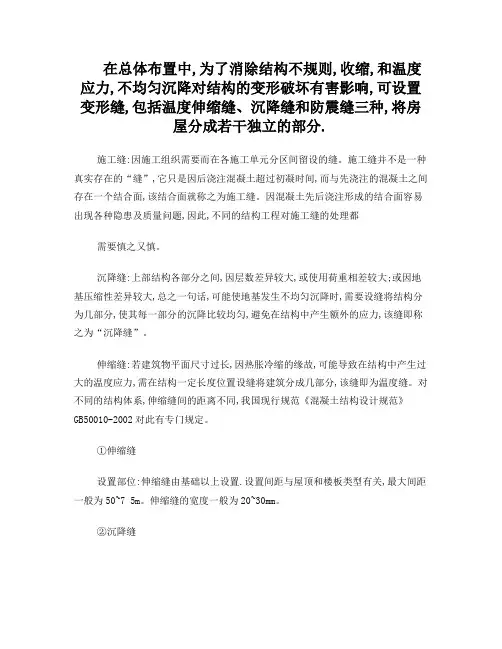

在总体布置中,为了消除结构不规则,收缩,和温度应力,不均匀沉降对结构的变形破坏有害影响,可设置变形缝,包括温度伸缩缝、沉降缝和防震缝三种,将房屋分成若干独立的部分.施工缝:因施工组织需要而在各施工单元分区间留设的缝。

施工缝并不是一种真实存在的“缝”,它只是因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一个结合面,该结合面就称之为施工缝。

因混凝土先后浇注形成的结合面容易出现各种隐患及质量问题,因此,不同的结构工程对施工缝的处理都需要慎之又慎。

沉降缝:上部结构各部分之间,因层数差异较大,或使用荷重相差较大;或因地基压缩性差异较大,总之一句话,可能使地基发生不均匀沉降时,需要设缝将结构分为几部分,使其每一部分的沉降比较均匀,避免在结构中产生额外的应力,该缝即称之为“沉降缝”。

伸缩缝:若建筑物平面尺寸过长,因热胀冷缩的缘故,可能导致在结构中产生过大的温度应力,需在结构一定长度位置设缝将建筑分成几部分,该缝即为温度缝。

对不同的结构体系,伸缩缝间的距离不同,我国现行规范《混凝土结构设计规范》GB50010-2002对此有专门规定。

①伸缩缝设置部位:伸缩缝由基础以上设置.设置间距与屋顶和楼板类型有关,最大间距一般为50~7 5m。

伸缩缝的宽度一般为20~30mm。

②沉降缝设置部位:平面形状复杂的建筑物的转角处;建筑物高度或荷载差异较大处;结构类型或基础类型不同处;地基土层有不均匀沉降处;不同时间内修建的房屋各连接部位。

设置要求:其宽度与地基情况及建筑高度有关,一般为20~30mm,在软弱地基上五层以上的建筑其缝宽应适当增加。

沉降缝处的上部结构和基础必须完全断开。

沉降缝由地基条件决定,其宽度应该符合防震缝的最小宽度的要求.③防震缝设置要求:防震缝的宽度与建筑的层数及结构类型有关.防震缝应有一定的宽度,否则在地震时相邻部分会互相碰撞而破坏.伸缩缝的间距要符合要求,宽度不小于防震缝的宽度.下面是一个关于伸缩缝、沉降缝、防震缝的详细介绍。

伸缩缝（温度缝）、沉降缝及防震缝建筑工程中常说的“三缝”指的是：①伸缩缝（温度缝）、②沉降缝、③防震缝，也统称为：变形缝。

变形缝由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。

这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝（温度缝）、沉降缝、防震缝。

1伸缩缝当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。

·需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。

·设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。

基础部分因受温度变化影响较小，一般不须断开。

·缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范中各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。

·缝的构造伸缩缝宽度一般为20-40mm，通常采用30mm。

·其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。

①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时，也可以做成错口缝、企口缝等形式。

外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。

②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。

其构造处理需满足地面平整、光洁、防水、卫生等使用要求。

顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。

变形缝由于温度、地基不均匀沉降以及地震的作用,建筑往往会产生较大的变形,同时在建筑的内部产生附加应力。

当这种附加应力大于建筑构件的抵抗能力时,就会在建筑结构薄弱的部位产生裂缝,轻者影响建筑的正常使用，严重时将会导致建筑破坏，为了使建筑能够具有抵抗以上不利因素的能力，通常采用设置变形缝的构造方法。

变形缝是一种人工构造缝，它包括伸缩缝(温度缝)、沉降缝和防震缝。

通过在建筑的结构薄弱部位和变形发生的敏感部位设置变形缝，用变形缝把建筑划分成几个在结构和构造上完全独立的单元,进而达到保证建筑正常使用和保护建筑的目的。

(一) 伸缩缝1、伸缩缝的作用伸缩缝又叫温度缝，是为了防止因环境温度变化引起的变形对建筑的破坏作用而设置的。

由于建筑是建造在自然环境中的，温度的变化对建筑必然会产生直接的影响，即热胀冷缩现象。

一般来说，建筑的长度越大,环境温差越大,积累的变形就越多。

变形是产生内力的主要原因，一般在建筑的中段积累的较多。

当变形引起的内力超过建筑某些部位(如建筑的薄弱部位及设置门窗的部位)构件能够抵抗内力的能力时，将会在这些部位产生不规则的裂缝，这将影响建筑的正常使用。

为了避免这种现象的发生,往往通过设置伸缩缝的办法来设防。

2、伸缩缝的设置原则伸缩缝的设置原则主要有以下几点：(１）为了使伸缩缝两侧建筑的变形相对均衡,伸缩缝一般应设置在建筑中段,当建筑设置几道伸缩缝时，应当使各温度区的长度尽量均衡。

(2)以伸缩缝为界，把建筑分成在结构和构造上完全独立的两个单元。

屋顶、楼板、墙体和梁柱要完全各自独立。

由于基础埋置在地下，基本不受气温变化的影响。

因此仍然可以连在一起。

(3)伸缩缝应尽量设置在横墙对位部位，并采用双横墙双轴线的布置方案，这样可以较好的解决伸缩缝的构造问题，并把伸缩缝对建筑内部空间影响削减到最小。

我国对伸缩缝的设置做有具体的规定，可以查找相关的规范。

3、影响伸缩缝间距的因素(１)建筑的结构形式的影响由于整体性好的建筑在发生变形时容易在局部形成集中应力,因此伸缩缝的间距较小；整体性较差的建筑在发生变形时可以把变形及应力分散到各个构件之中，不易形成集中应力，因此伸缩缝的间距反而较大。

建筑抗震设计规范GB 50011-20103．4．5 体型复杂、平立面不规则的建筑，应根据不规则程度、地基基础条件和技术经济等因素的比较分析，确定是否设置防震缝，并分别符合下列要求：。

3）当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

7．1．7 多层砌体房屋的建筑布置和结构体系，应符合下列要求：3 房屋有下列情况之一时宜设置防震缝，缝两侧均应设置墙体，缝宽应根据烈度和房屋高度确定，可采用70mm～100m：1)房屋立面高差在6m以上；2)房屋有错层，且楼板高差大于层高的1／4；3)各部分结构刚度、质量截然不同。

4 楼梯间不宜设置在房屋的尽端或转角处。

5 不应在房屋转角处设置转角窗。

6 横墙较少、跨度较大的房屋，宜采用现浇钢筋混凝土楼、屋盖。

砌体结构设计规范GB 50003-20116．5 防止或减轻墙体开裂的主要措施6．5．1 在正常使用条件下，应在墙体中设置伸缩缝。

伸缩缝应设在因温度和收缩变形引起应力集中、砌体产生裂缝可能性最大处。

伸缩缝的间距可按表6．5. 1采用。

表6．5．1 砌体房屋伸缩缝的最大间距(m)注：1 对烧结普通砖、烧结多孔砖、配筋砌块砌体房屋，取表中数值；对石砌体、蒸压灰砂普通砖、蒸压粉煤灰普通砖、混凝土砌块、混凝土普通砖和混凝土多孔砖房屋，取表中数值乘以0.8的系数，当墙体有可靠外保温措施时，其间距可取表中数值；2在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用；3 层高大于5m的烧结普通砖、烧结多孔砖，配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1．3；4 温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小；5 墙体的伸缩缝应与结构的其他变形缝相重合，缝宽度应满足各种变形缝的变形要求；在进行立面处理时，建筑抗震设计规范GB 50011-20103．4．5 体型复杂的建筑并不一概提倡设置防震缝。

由于是否设置防震缝各有利弊，历来有不同的观点，总体倾向是：1 可设缝、可不设缝时，不设缝。

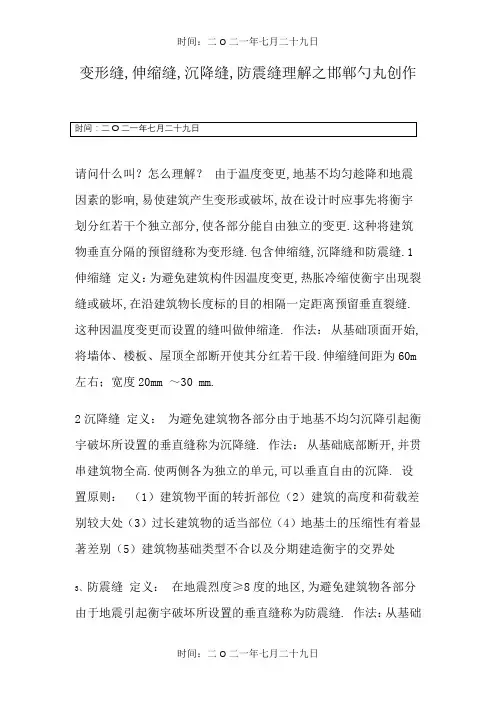

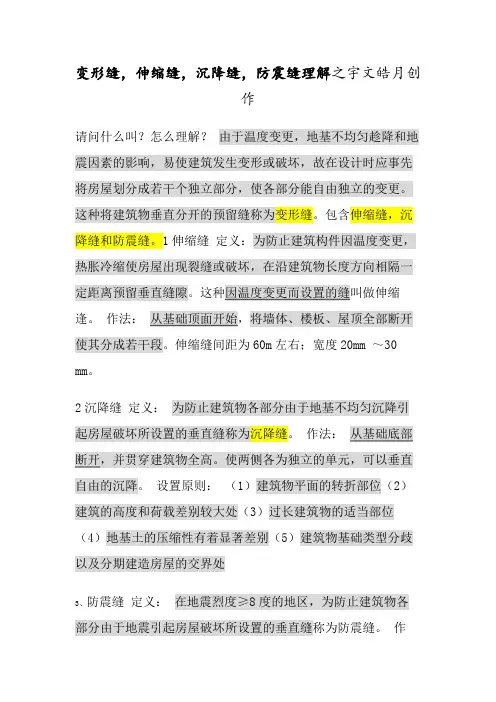

变形缝,伸缩缝,沉降缝,防震缝理解之邯郸勺丸创作
请问什么叫？怎么理解？由于温度变更,地基不均匀趁降和地震因素的影响,易使建筑产生变形或破坏,故在设计时应事先将衡宇划分红若干个独立部分,使各部分能自由独立的变更.这种将建筑物垂直分隔的预留缝称为变形缝.包含伸缩缝,沉降缝和防震缝.1伸缩缝定义：为避免建筑构件因温度变更,热胀冷缩使衡宇出现裂缝或破坏,在沿建筑物长度标的目的相隔一定距离预留垂直裂缝.这种因温度变更而设置的缝叫做伸缩逢. 作法：从基础顶面开始,将墙体、楼板、屋顶全部断开使其分红若干段.伸缩缝间距为60m 左右；宽度20mm ～30 mm.
2沉降缝定义：为避免建筑物各部分由于地基不均匀沉降引起衡宇破坏所设置的垂直缝称为沉降缝. 作法：从基础底部断开,并贯串建筑物全高.使两侧各为独立的单元,可以垂直自由的沉降. 设置原则：（1）建筑物平面的转折部位（2）建筑的高度和荷载差别较大处（3）过长建筑物的适当部位（4）地基土的压缩性有着显著差别（5）建筑物基础类型不合以及分期建造衡宇的交界处
3、防震缝定义：在地震烈度≥8度的地区,为避免建筑物各部分由于地震引起衡宇破坏所设置的垂直缝称为防震缝. 作法：从基础
顶面断开,并贯串建筑物全高.最小裂缝尺寸为50 ～100 mm.缝的两侧应有墙,将建筑物分为若干体型简单、结构刚度均匀的独立单元. 设置原则：（1）衡宇立面高差在6m以上（2）衡宇有错层,并且楼板高差较大（3）各组成部分的刚度截然不合规定：在地震设防区,当建筑物需设置伸缩缝或沉降缝时,应统一按防震缝对待
4、始终坚持一缝多用
沉降缝一般兼起伸缩缝的作用,其机关与伸缩缝基底细同,但是伸缩缝不克不及代替沉降缝,当伸缩缝和沉降缝结合设置时,或防震缝与沉降缝结合设置时,基础也应断开！。

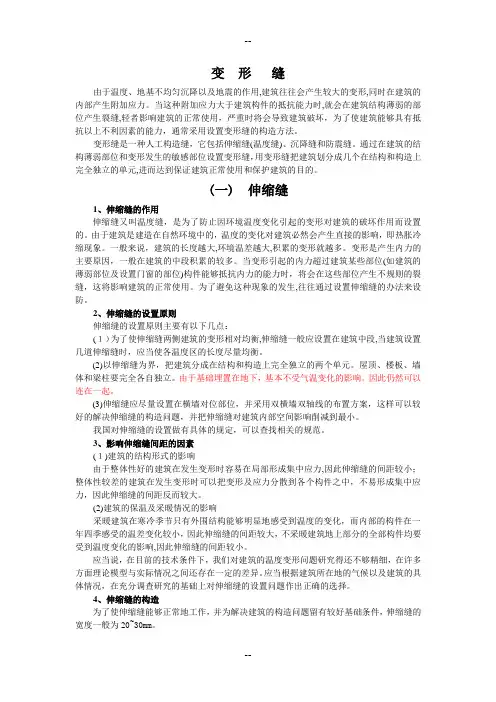

变形缝由于温度、地基不均匀沉降以及地震的作用，建筑往往会产生较大的变形，同时在建筑的内部产生附加应力。

当这种附加应力大于建筑构件的抵抗能力时，就会在建筑结构薄弱的部位产生裂缝，轻者影响建筑的正常使用，严重时将会导致建筑破坏，为了使建筑能够具有抵抗以上不利因素的能力，通常采用设置变形缝的构造方法。

变形缝是一种人工构造缝，它包括伸缩缝（温度缝）、沉降缝和防震缝。

通过在建筑的结构薄弱部位和变形发生的敏感部位设置变形缝，用变形缝把建筑划分成几个在结构和构造上完全独立的单元，进而达到保证建筑正常使用和保护建筑的目的。

（一）伸缩缝1、伸缩缝的作用伸缩缝又叫温度缝，是为了防止因环境温度变化引起的变形对建筑的破坏作用而设置的。

由于建筑是建造在自然环境中的，温度的变化对建筑必然会产生直接的影响，即热胀冷缩现象。

一般来说，建筑的长度越大，环境温差越大，积累的变形就越多。

变形是产生内力的主要原因，一般在建筑的中段积累的较多。

当变形引起的内力超过建筑某些部位（如建筑的薄弱部位及设置门窗的部位）构件能够抵抗内力的能力时，将会在这些部位产生不规则的裂缝，这将影响建筑的正常使用。

为了避免这种现象的发生，往往通过设置伸缩缝的办法来设防。

2、伸缩缝的设置原则伸缩缝的设置原则主要有以下几点：（1）为了使伸缩缝两侧建筑的变形相对均衡，伸缩缝一般应设置在建筑中段，当建筑设置几道伸缩缝时，应当使各温度区的长度尽量均衡。

（2）以伸缩缝为界，把建筑分成在结构和构造上完全独立的两个单元。

屋顶、楼板、墙体和梁柱要完全各自独立。

由于基础埋置在地下，基本不受气温变化的影响。

因此仍然可以连在一起。

（3）伸缩缝应尽量设置在横墙对位部位，并采用双横墙双轴线的布置方案，这样可以较好的解决伸缩缝的构造问题，并把伸缩缝对建筑内部空间影响削减到最小。

我国对伸缩缝的设置做有具体的规定，可以查找相关的规范。

3、影响伸缩缝间距的因素（1）建筑的结构形式的影响由于整体性好的建筑在发生变形时容易在局部形成集中应力，因此伸缩缝的间距较小；整体性较差的建筑在发生变形时可以把变形及应力分散到各个构件之中，不易形成集中应力，因此伸缩缝的间距反而较大。

变形缝的三种类型变形缝包括三种类型：伸缩缝；沉降缝；防震缝。

是一种能够在发生地震或者温度变化等情况的影响下进行自由独立变化的，在房屋建造时提前预留的屋缝。

变形缝包括三种类型。

1、伸缩缝伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础部分因受温度变化影响较小，不需断开。

①伸缩缝的设置：伸缩缝的最大间距，应根据不同材料的结构而定。

②伸缩缝的构造：伸缩缝是将基础以上的建筑构件全部分开，并在两部分中间留出适当的缝隙，缝宽一般在20~40毫米。

伸缩缝的结构处理砖混结构的墙和楼板及屋顶结构布置可采用单墙也可采用双墙承重方案，最好设置在平面图形有变化处，以利隐藏处理。

框架结构一般采用悬臂梁方案，也可采用双梁双柱方式，但施工较复杂。

墙体伸缩缝构造砖墙伸缩缝一般做成平缝或错口缝，一砖半厚外墙应做成错口缝或企口缝。

外墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏弹性防水材料塞缝，缝隙较宽时，可用镀锌铁皮、铝皮作盖缝处理。

内墙可用金属皮或木条作为盖缝。

楼地板层伸缩缝构造伸缩缝位置大小应与墙体、屋顶变形缝一致。

缝内以可压缩变形的油膏、沥青麻丝、金属或塑料调节片等材料做封缝处理，上铺活动盖板或橡皮等以防灰尘下落。

顶棚处的盖缝条只能固定于一端，以保证缝两端构件自由伸缩。

屋顶伸缩缝构造不上人屋面一般在伸缩缝处加砌矮墙，屋面防水和泛水基本上同常规做法，不同之处在于盖缝处铁皮混凝土板或瓦片等均应能允许自由伸缩变形而不造成渗漏，上人屋面则用嵌缝油膏嵌缝并注意防水处理。

2、沉降缝①沉降缝的设置：沉降缝是为了建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。

下列情况须设置沉降缝：Ⅰ.当建筑物建造在不同的地基土壤上，两部分之间。

Ⅱ.当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。

Ⅲ.当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。

Ⅳ.原有建筑物和新建建筑物紧相毗连时。

②沉降缝构造：沉降缝与伸缩缝最大的区别在于沉降缝非但将墙、楼层及屋顶部分脱开，而且其基础部分亦必须分离。

在总体布置中，为了消除结构不规则，收缩，和温度应力，不均匀沉降对结构的变形破坏有害影响，可设置变形缝，包括温度伸缩缝、沉降缝和防震缝三种，将房屋分成若干独立的部分.①伸缩缝设置部位：伸缩缝由基础以上设置.设置间距与屋顶和楼板类型有关，最大间距一般为50～75m。

伸缩缝的宽度一般为20～30mm。

②沉降缝设置部位：平面形状复杂的建筑物的转角处；建筑物高度或荷载差异较大处；结构类型或基础类型不同处；地基土层有不均匀沉降处；不同时间内修建的房屋各连接部位。

设置要求：其宽度与地基情况及建筑高度有关，一般为20～30mm，在软弱地基上五层以上的建筑其缝宽应适当增加。

沉降缝处的上部结构和基础必须完全断开。

沉降缝由地基条件决定，其宽度应该符合防震缝的最小宽度的要求.③防震缝设置要求：防震缝的宽度与建筑的层数及结构类型有关.防震缝应有一定的宽度，否则在地震时相邻部分会互相碰撞而破坏.伸缩缝的间距要符合要求，宽度不小于防震缝的宽度. 下面是一个关于伸缩缝、沉降缝、防震缝的详细介绍。

伸缩缝、沉降缝、防震缝建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。

变形缝是针对这种情况而预留的构造缝。

变形缝可分为伸缩缝、沉降缝、防震缝三种。

伸缩缝为防止建筑构件因温度变化，热胀冷缩使房屋出现裂缝或破坏，在沿建筑物长度方向相隔一定距离预留垂直缝隙，这种因温度变化而设置的缝叫做伸缩逢。

建筑构件因温度和湿度等因素的变化会产生胀缩变形。

为此，通常在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分，使各部分都有伸缩的余地。

变形主要是因温度变化引起的，所以伸缩缝又称温度缝。

建筑物上设置单个伸缩缝的最大间距，应根据建筑材料、结构形式、使用情况、施工条件以及当地气温和湿度变化等因素确定，砖石结构为100～150米，钢筋混凝土结构为35～75米，无筋混凝土为10～20米，宽度20mm ～30 mm。

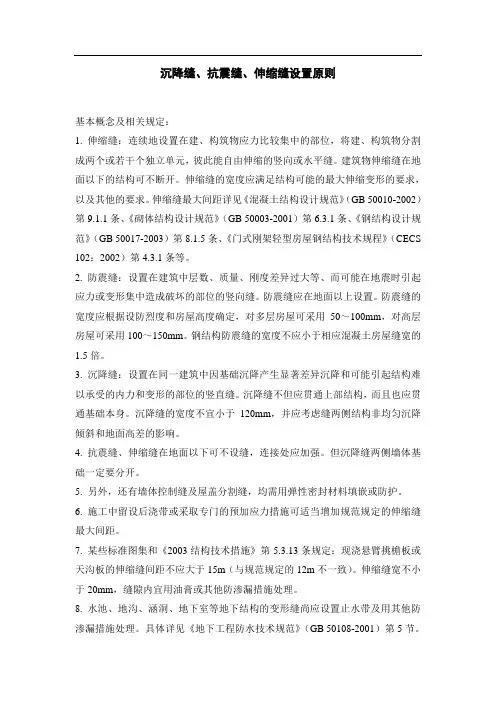

沉降缝、抗震缝、伸缩缝设置原则基本概念及相关规定：1. 伸缩缝：连续地设置在建、构筑物应力比较集中的部位，将建、构筑物分割成两个或若干个独立单元，彼此能自由伸缩的竖向或水平缝。

建筑物伸缩缝在地面以下的结构可不断开。

伸缩缝的宽度应满足结构可能的最大伸缩变形的要求，以及其他的要求。

伸缩缝最大间距详见《混凝土结构设计规范》（GB 50010-2002）第9.1.1条、《砌体结构设计规范》（GB 50003-2001）第6.3.1条、《钢结构设计规范》（GB 50017-2003）第8.1.5条、《门式刚架轻型房屋钢结构技术规程》（CECS 102：2002）第4.3.1条等。

2. 防震缝：设置在建筑中层数、质量、刚度差异过大等、而可能在地震时引起应力或变形集中造成破坏的部位的竖向缝。

防震缝应在地面以上设置。

防震缝的宽度应根据设防烈度和房屋高度确定，对多层房屋可采用50～100mm，对高层房屋可采用100～150mm。

钢结构防震缝的宽度不应小于相应混凝土房屋缝宽的1.5倍。

3. 沉降缝：设置在同一建筑中因基础沉降产生显著差异沉降和可能引起结构难以承受的内力和变形的部位的竖直缝。

沉降缝不但应贯通上部结构，而且也应贯通基础本身。

沉降缝的宽度不宜小于120mm，并应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。

4. 抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。

但沉降缝两侧墙体基础一定要分开。

5. 另外，还有墙体控制缝及屋盖分割缝，均需用弹性密封材料填嵌或防护。

6. 施工中留设后浇带或采取专门的预加应力措施可适当增加规范规定的伸缩缝最大间距。

7. 某些标准图集和《2003结构技术措施》第5.3.13条规定：现浇悬臂挑檐板或天沟板的伸缩缝间距不应大于15m（与规范规定的12m不一致）。

伸缩缝宽不小于20mm，缝隙内宜用油膏或其他防渗漏措施处理。

8. 水池、地沟、涵洞、地下室等地下结构的变形缝尚应设置止水带及用其他防渗漏措施处理。

建筑抗震设计规范GB 50011-20103．4．5 体型复杂、平立面不规则的建筑，应根据不规则程度、地基基础条件和技术经济等因素的比较分析，确定是否设置防震缝，并分别符合下列要求：。

3）当设置伸缩缝和沉降缝时，其宽度应符合防震缝的要求。

7．1．7 多层砌体房屋的建筑布置和结构体系，应符合下列要求：3 房屋有下列情况之一时宜设置防震缝，缝两侧均应设置墙体，缝宽应根据烈度和房屋高度确定，可采用70mm～100m：1)房屋立面高差在6m以上；2)房屋有错层，且楼板高差大于层高的1／4；3)各部分结构刚度、质量截然不同。

4 楼梯间不宜设置在房屋的尽端或转角处。

5 不应在房屋转角处设置转角窗。

6 横墙较少、跨度较大的房屋，宜采用现浇钢筋混凝土楼、屋盖。

砌体结构设计规范GB 50003-20116．5 防止或减轻墙体开裂的主要措施6．5．1 在正常使用条件下，应在墙体中设置伸缩缝。

伸缩缝应设在因温度和收缩变形引起应力集中、砌体产生裂缝可能性最大处。

伸缩缝的间距可按表6．5. 1采用。

表6．5．1 砌体房屋伸缩缝的最大间距(m)注：1 对烧结普通砖、烧结多孔砖、配筋砌块砌体房屋，取表中数值；对石砌体、蒸压灰砂普通砖、蒸压粉煤灰普通砖、混凝土砌块、混凝土普通砖和混凝土多孔砖房屋，取表中数值乘以0.8的系数，当墙体有可靠外保温措施时，其间距可取表中数值；2在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用；3 层高大于5m的烧结普通砖、烧结多孔砖，配筋砌块砌体结构单层房屋，其伸缩缝间距可按表中数值乘以1．3；4 温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大间距，应按表中数值予以适当减小；5 墙体的伸缩缝应与结构的其他变形缝相重合，缝宽度应满足各种变形缝的变形要求；在进行立面处理时，建筑抗震设计规范GB 50011-20103．4．5 体型复杂的建筑并不一概提倡设置防震缝。

由于是否设置防震缝各有利弊，历来有不同的观点，总体倾向是：1 可设缝、可不设缝时，不设缝。
