互感器的常见种类

电流互感器的结构分类1.空心导线式互感器空心导线式互感器是最简单的一种结构，它由一个中心空心导线和一个外围线圈组成。

电流通过中心空心导线时，会在外围线圈中产生磁感应强度，从而感应出电流互感电压。

这种互感器适用于低电压和小电流的测量，适应范围有限。

2.芯式互感器芯式互感器是指将一根芯放置在电流通路中，通过磁感应的方式感应出电流。

芯式互感器可以分为铁芯和非铁芯两种。

铁芯芯式互感器由铁芯和线圈组成，线圈将电流变换为磁场，铁芯会放大这个磁场。

非铁芯芯式互感器由线圈和磁场屏蔽材料组成，磁场屏蔽材料会减弱磁场，从而使得电流互感电压减小。

芯式互感器适用于中高压和中大电流的测量。

3.研磨型互感器（悬浮式互感器）研磨型互感器是一种非接触式互感器。

它利用一个带有导电表面的物体（如金属圆柱体）和一个铁芯组成，这个金属圆柱体围绕电流通路旋转。

当电流通过电流通路时，金属圆柱体与线圈之间会产生旋转电场，通过这个旋转电场，可以感应出电流互感电压。

研磨型互感器适用于高精度、高频率、高电压的测量。

4.霍尔效应互感器霍尔效应互感器是利用霍尔元件感应电流的一种互感器。

它由一个霍尔元件和一个线圈组成，霍尔元件通过磁场来感应电流。

当电流通过线圈时，会生成磁场，磁场会作用在霍尔元件上，从而导致霍尔效应，进而感应出电流互感电压。

霍尔效应互感器适用于低电压和小电流的测量，并且具有高精度和线性度好的特点。

除了以上几种结构分类，电流互感器还可以根据其用途和安装方式进行分类，如直流互感器、交流互感器、安装在高压线路中的互感器等。

每种电流互感器都有其适用范围和特点，选用时需要根据实际需求进行选择。

常用电流互感器
常用电流互感器主要有以下几种类型：
1. 计量用电流互感器：主要用于电费结算的依据，精度要求较高，通常为0.2S级或0.5级。

2. 测量用电流互感器：用于测量电流、计算电度等，精度一般低于计量用电流互感器，常用的有0.5级、1.0级、2.0级等。

3. 保护用电流互感器：主要用于电流速度保护、过电流保护、过载保护等，其精度通常以电流倍数和误差百分比表示，如10P10、10P20、5P10、5P20等。

此外，根据绝缘介质的不同，电流互感器可分为干式、浇注式、油浸式和气体绝缘式等；根据电流变换原理的不同，可分为电磁式和光电式等；根据安装方式的不同，可分为贯穿式、支柱式、套管式和母线式等。

在选型时，需要根据实际使用场景和需求选择合适的类型、精度、变比和安装方式等。

同时，需要注意电流互感器的二次侧不可开路，且在工作时其二次回路应始终保持闭合状态。

互感器的分类及工作原理
引言：
互感器是电力系统中广泛使用的一种电气装置，它们用于测量和监测电流、电压和功率等参数。

互感器的分类及工作原理是了解和理解互感器的基础，下面将详细介绍互感器的分类以及它们的工作原理。

一、互感器的分类
1. 按工作频率分类：
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。

一般情况下，低频互感器用于交流电力系统，而中高频互感器则主要应用于通信和控制领域。

2. 按用途分类：
根据用途的不同，互感器可分为电流互感器和电压互感器两大类。

电流互感器主要用于测量电流大小，而电压互感器则用于测量系统的电压状况。

3. 按相对位置分类：
根据互感器与被测电路的相对位置，可以将互感器分为内装式互感器和外装式互感器两种类型。

内装式互感器安装在被测电路的内部，而外装式互感器则安装在被测电路的外部。

4. 按工作原理分类：
互感器还可以根据其工作原理的不同进行分类，包括变比互感器、饱和互感器和相位移互感器等。

变比互感器通过改变线圈的匝数来实现电流变比的测量，饱和互感器则依靠磁通的饱和现象来实现电流测量，而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。

二、互感器的工作原理
互感器的工作原理基于电磁感应现象，根据法拉第定律，通过变化的磁场可以感应出电压。

互感器的工作原理可以简单概括为以下几个步骤：
1. 通过传导装置或者线圈传导被测电路中的电流，产生磁场；
2. 产生的磁场穿过互感器的铁芯，感应出一个次级线圈中的电压；。

互感器的种类和工作原理知识点汇总互感器的功能是把线路上的高电压变换成低电压，把线路上的大电流变换成小电流，以便于各种测量仪表和继电保护装置使用。

一、种类变换电压的叫电压互感器，变换电流的叫电流互感器。

有了互感器，不但大大简化了仪表和继电器的结构，有利于仪表和继电器产品的标准化，而且能使工作人员远离高压部分，免受高压威胁。

二、互感器工作原理互感器的原理与变压器相似。

图16-1是互感器在电力系统中的接线原理图。

图中，TA和TV分别表示电流互感器和电压互感器;A和V分别表示电流表和电压表;I>和U>分别表示电流继电器和电压继电器;Wh表示电能表（也可接功率表和功率因数表）。

由图可知。

电流互感器是串联在线路上运行的，而电压互感器是并联在线路上运行的。

我国生产的电压互感器二次边额定电压为100V和100/根号3V;我国生产的电流互感器二次边额定电流为5A和1A。

二、电流互感器电流互感器类似一台一次线圈匝数少、二次线圈匝数多的变压器。

电流互感器是按照一、二次电流与一、二次线圈匝数成反比的规律检测一次电流的。

应当指出，电流互感器的一次电流决定于一次负荷的大小，而与二次负荷无关。

（一）电流互感器的技术参数1.电流互感器的技术参数（1）额定电压。

额定电压指电流互感器一次线圈可以接用的线路的额定电压，而不是一次线圈或二次线圈端子之间的电压。

（2）变流比。

变流比指一次线圈额定电流与二次额定电流之比。

因为电流互感器的二次电流是5A，所以变流比决定于一次额定电流。

额定电压10kV电流互感器的一次额定电流有5、10、15、20、30、40、50、75、100、150、200、300、400、600、800、1000、1500A等多个等级。

额定电压500V电流互感器的一次额定电流还要大一些，最大的一次额定电流达25000A。

（3）精度等级。

虽然电流互感器的电磁关系与变压器相同，但其精度比变压器高得多。

电流互感器的精度等级是用电流的相对误差表示的，即（4）容量。

互感器型号简介互感器是一种将电能从一个电路传输到另一个电路的设备。

它通常由两个或更多个线圈组成，通过电磁感应原理实现能量转换。

互感器在能源传输和电力测量领域起着重要作用，能够精确地测量电气参数，并确保电能传输的高效性和可靠性。

互感器的作用互感器被广泛应用于各种领域，包括电力系统、工业自动化、能源管理等。

它们的主要作用是实现电能的测量、保护、控制和监测。

具体来说，互感器可以完成以下任务：1.电流测量：互感器可以将高电流变换为低电流进行测量，以保护和控制电力系统。

2.电压测量：互感器可以测量高电压并将其变换为低电压，以确保电力系统的稳定性和安全性。

3.功率测量：互感器可以测量电流和电压，从而计算出系统的功率消耗。

4.故障保护：互感器可用于检测电流和电压异常，并及时触发保护机制，以防止电力系统中的设备过载或损坏。

5.能源管理：互感器可以帮助监测和优化能量使用，提高能源利用效率，并减少能源浪费。

常见的互感器型号以下是一些常见的互感器型号及其特点：1.CT-100A：这是一款电流互感器，能够将高电流传输为低电流，适用于电力系统中的电流测量和保护。

它具有高精度、低漂移和低能耗的特点，广泛应用于电力仪表和电气设备中。

2.VT-200V：这是一款电压互感器，能够将高电压传输为低电压，适用于电力系统中的电压测量和保护。

它具有宽工作电压范围、快速响应和高绝缘耐压能力，可靠性高，使用寿命长。

3.PT-300W：这是一款功率互感器，能够测量电流和电压，并计算出系统的功率消耗。

它具有高精度、快速响应和稳定性好的特点，可广泛应用于能源管理和工业自动化领域。

4.FT-400F：这是一款频率互感器，能够测量电力系统中的频率变化，用于监测电力系统的稳定性和安全性。

它具有高灵敏度、宽频率范围和低噪声的特点，适用于各种频率测量需求。

结论互感器作为电能传输和电力测量领域中的关键设备，不仅能够测量电气参数，还能保护和控制电力系统的稳定运行。

电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流：5A、10A、20A、30A等-出口信号：4～20mA、0～5V、0～10V等（可定制）-频率范围：50Hz/60Hz-额定负载：10VA～100VA-分度精度：0.2、0.5-额定短时热电电流：30～60倍额定电流-绝缘电压：3kV～6kV-结构形式：直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流：100A、200A、400A、600A等-出口信号：0～5V、4～20mA等（可定制）-工作电压：600VAC-频率范围：50Hz/60Hz-额定负载：0.5VA～10VA-分度精度：0.2、0.5-载流元件材料：硅钢片-环境温度：-10℃～+60℃3.TQ系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～1A、0～5A等（可定制）-频率范围：50Hz/60Hz-额定负载：1.5VA～10VA-分度精度：0.2、0.5、1.0-静态误差：±0.1%～±2.5%-绝缘电压：2.5kV～6kV4.SCT系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～5A、0～20mA等（可定制）-频率范围：50Hz/60Hz-额定负载：1.25VA～20VA-分度精度：0.2、0.5、1.0-额定短路电流：80倍额定电流-静态误差：±0.2%～±3%-绝缘电压：3kV～6kV-安装方式：直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数，实际市场上还有很多其他型号和规格的电流互感器可供选择。

在选择合适的电流互感器时，需要根据具体的应用场景和要求，综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。

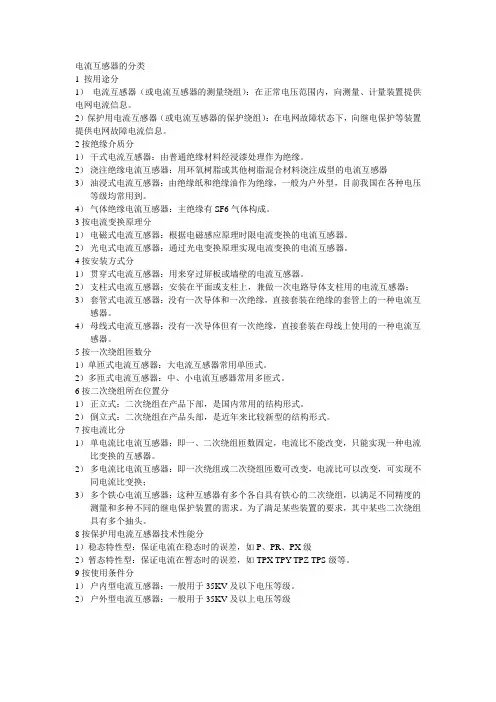

电流互感器的分类1 按用途分1）电流互感器（或电流互感器的测量绕组）：在正常电压范围内，向测量、计量装置提供电网电流信息。

2）保护用电流互感器（或电流互感器的保护绕组）：在电网故障状态下，向继电保护等装置提供电网故障电流信息。

2按绝缘介质分1）干式电流互感器：由普通绝缘材料经浸漆处理作为绝缘。

2）浇注绝缘电流互感器：用环氧树脂或其他树脂混合材料浇注成型的电流互感器3）油浸式电流互感器：由绝缘纸和绝缘油作为绝缘，一般为户外型，目前我国在各种电压等级均常用到。

4）气体绝缘电流互感器：主绝缘有SF6气体构成。

3按电流变换原理分1）电磁式电流互感器：根据电磁感应原理时限电流变换的电流互感器。

2）光电式电流互感器：通过光电变换原理实现电流变换的电流互感器。

4按安装方式分1）贯穿式电流互感器：用来穿过屏板或墙壁的电流互感器。

2）支柱式电流互感器：安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器；3）套管式电流互感器：没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。

4）母线式电流互感器：没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。

5按一次绕组匝数分1）单匝式电流互感器：大电流互感器常用单匝式。

2）多匝式电流互感器：中、小电流互感器常用多匝式。

6按二次绕组所在位置分1）正立式：二次绕组在产品下部，是国内常用的结构形式。

2）倒立式：二次绕组在产品头部，是近年来比较新型的结构形式。

7按电流比分1）单电流比电流互感器：即一、二次绕组匝数固定，电流比不能改变，只能实现一种电流比变换的互感器。

2）多电流比电流互感器：即一次绕组或二次绕组匝数可改变，电流比可以改变，可实现不同电流比变换；3）多个铁心电流互感器：这种互感器有多个各自具有铁心的二次绕组，以满足不同精度的测量和多种不同的继电保护装置的需求。

为了满足某些装置的要求，其中某些二次绕组具有多个抽头。

8按保护用电流互感器技术性能分1）稳态特性型：保证电流在稳态时的误差，如P、PR、PX级2）暂态特性型：保证电流在暂态时的误差，如TPX TPY TPZ TPS级等。

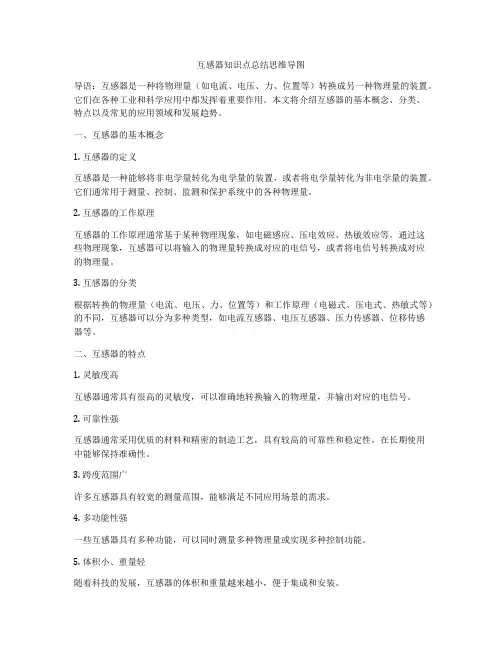

导语：互感器是一种将物理量（如电流、电压、力、位置等）转换成另一种物理量的装置。

它们在各种工业和科学应用中都发挥着重要作用。

本文将介绍互感器的基本概念、分类、特点以及常见的应用领域和发展趋势。

一、互感器的基本概念1. 互感器的定义互感器是一种能够将非电学量转化为电学量的装置，或者将电学量转化为非电学量的装置。

它们通常用于测量、控制、监测和保护系统中的各种物理量。

2. 互感器的工作原理互感器的工作原理通常基于某种物理现象，如电磁感应、压电效应、热敏效应等。

通过这些物理现象，互感器可以将输入的物理量转换成对应的电信号，或者将电信号转换成对应的物理量。

3. 互感器的分类根据转换的物理量（电流、电压、力、位置等）和工作原理（电磁式、压电式、热敏式等）的不同，互感器可以分为多种类型，如电流互感器、电压互感器、压力传感器、位移传感器等。

二、互感器的特点1. 灵敏度高互感器通常具有很高的灵敏度，可以准确地转换输入的物理量，并输出对应的电信号。

2. 可靠性强互感器通常采用优质的材料和精密的制造工艺，具有较高的可靠性和稳定性，在长期使用中能够保持准确性。

3. 跨度范围广许多互感器具有较宽的测量范围，能够满足不同应用场景的需求。

4. 多功能性强一些互感器具有多种功能，可以同时测量多种物理量或实现多种控制功能。

5. 体积小、重量轻随着科技的发展，互感器的体积和重量越来越小，便于集成和安装。

1. 工业自动化在工业自动化中，互感器被广泛应用于测量、控制和监测系统中的各种物理量，如温度、压力、液位、流量等。

2. 汽车电子在汽车电子系统中，互感器被用于测量发动机的转速、车速、油压、油温等重要参数，以保证汽车的正常运行。

3. 医疗保健在医疗保健领域，互感器用于监测和测量患者的生理参数，如体温、血压、心率等。

4. 智能家居在智能家居系统中，互感器用于感知环境中的各种物理量，如光照、温度、湿度等，并根据这些信息实现自动化控制。

5. 航空航天在航空航天领域，互感器被广泛应用于飞机、卫星等航空器设备的测量、控制和导航系统中。

第一章电子式互感器与常规互感器对比一、常规互感器分类1.1电压互感器电压互感器按原理分为电磁感应式和电容分压式两类。

电磁感应式多用于220kV及以下各种电压等级。

电容分压式一般用于110kV 以上的电力系统。

电压互感器按用途又分为测量用和保护用两类，对前者的主要技术要求是保证必要的准确度；对后者可能有某些特殊要求，如要求有第三个绕组，铁芯中有零序磁通等。

1.1.1 电磁感应式电压互感器电磁感应式电压互感器的等值电路与变压器的等值电路相同。

1.1.2 电容分压式电压互感器在电容分压器的基础上制成。

电容C1和C2串联，U1为原边电压, U2为C2上的电压。

空载时,电容C2上的电压为由于C1和C2均为常数，因此正比于原边电压。

但实际上，当负载并联于电容C2两端时,将大大减小,以致误差增大而无法作电压互感器使用。

为了克服这个缺点，在电容C2两端并联一带电抗的电磁式电压互感器YH，组成电容分压式电压互感器。

电抗可补偿电容器的内阻抗。

YH有两个副绕组，第一副绕组可接补偿电容Ck供测量仪表使用；第二副绕组可接阻尼电阻Rd，用以防止谐振引起的过电压。

电容式电压互感器多与电力系统载波通信的耦合电容器合用，以简化系统，降低造价。

此时，它还需满足通信运行上的要求。

1.2电流互感器电磁型电流互感器利用变压器原、副边电流成比例的特点制成。

其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。

原边电流(即被测电流)和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。

由于副边接近于短路，所以原、副边电压U1和都很小,励磁电流I0也很小。

电流互感器运行时，副边不允许开路。

因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。

因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

互感器的分类及工作原理引言互感器是一种用来测量电流或电压的装置，经常被用于电能的测量和保护设备中。

本文将介绍互感器的分类及工作原理。

一、互感器的分类根据互感器的用途和结构，可以将其分为以下几类：1. 电流互感器（Current Transformer，CT）电流互感器主要用于测量和保护交流电路中的电流。

它通过在互感器内部的一对绕组上感应电流，并将其输出为与输入电流成比例的较小数值。

电流互感器的绕组通常由导线制成，以保证高精度和稳定性。

根据用途和安装位置的不同，电流互感器可以分为室内型和室外型。

2. 电压互感器（Voltage Transformer，VT）电压互感器主要用于测量和保护交流电路中的电压。

它通过在互感器内部的一对绕组上感应电压，并将其输出为与输入电压成比例的较小数值。

与电流互感器类似，电压互感器的绕组也通常由导线制成，以保持高精度和可靠性。

3. 电能互感器（Energy Transformer）电能互感器是一种特殊类型的互感器，用于测量和计量电能。

它不仅能够测量电流和电压，还能计算电能的消耗。

这种互感器在电力系统中被广泛应用，用于计量电力、计费和监控电网的稳定性。

4. 电抗器（Reactance Transformer）电抗器是一种用于控制电流和电压的装置，可用于提供电源补偿和电力调节。

它通过改变输入和输出电压之间的相位差来控制电路的功率因数。

二、互感器的工作原理互感器基于法拉第定律（Faraday's Law of Electromagnetic Induction）工作，即当一个导体中的磁通量发生改变时，会在导体中产生感应电动势。

互感器内部的主要元件是一对绕组，分别称为一次绕组和二次绕组。

一次绕组连接到待测电流或电压的电路，而二次绕组连接到测量设备或保护装置。

对于电流互感器，当待测电流流过一次绕组时，产生的磁场会感应二次绕组上的感应电动势。

根据理想互感器的原理，输入和输出电流成比例，并且二次绕组的电阻和电感较小，从而保证高精度的测量。

互感器的重要作用和分类由于仪表的量限不能无限扩大，在计量交流电网中的高电压、大电流系统的电能时，需要使用一种能按比例地变换被测交流电压或电流的计量器具。

其中变换交流电压的称为电压互感器，文字符号为TV；变换交流电流的称为电流互感器，文字符号为TA。

一、互感器的重要作用：1)利于扩大测量仪表的量程，而且功耗小，因为互感器将大电流或高电压降低为小电流或低电压。

2)有利于测量仪表的标准化和小型化，因为使用互感器以后不必要再按测量电流的大小或测量电压的高低设计不同量程的仪表。

3)有利于保障测量工作人员和仪表设备的安全，因为互感器隔离了被测电路的大电流或高电压。

另外，当电力线路发生故障出现过电压或过电流时，由于互感器铁芯趋于泡和，其输出不会呈正比增加，能够起到对测量人员及仪表的保护作用。

4)有利于降低测量仪表等二次设备的绝缘要求，因为使用互感器以后不必再按实际被测电流或电压设计测量仪表从而简化仪表工艺、降低生产成本，方便安装使用。

5)有利于进行远距离测量，因为使用互感器以后可以利用较长的小截面导线方便地进行远距离测量。

另外，可以通过互感器取出零序电流或零序电压分量供反映接地故障的继电保护装置使用；还可以通过互感器改变接线方式，满足各种测量和保护的要求，而不受一次回路的限制。

二、互感器的分类：1)按电压等级：可分为高压和低压，高供高计电能装置采用高压电流互感器，高供低计电能装置采用低压电流互感器。

低压电流互感器按外形可分为羊角式与穿心式，可根据实际需要选择。

对于大变比的低压电流互感器，釆用羊角式，应处理好接头，否则容易烧毁；而小变比的低压电流互感器采用穿心式，由于采用多匝安装方式，需防止产生计量倍率错差。

目前电力系统中，不建议使用多匝的穿心式低压电流互感器。

2)按安装地点：可分为户内式和户外式电流互感器。

3)按绝缘种类：可分为油绝缘、浇注绝缘、干式、瓷绝缘和气体绝缘等电流互感器。

4)按用途：可分为测量用和保护用电流互感器。

电流互感器型号1.引言电流互感器是一种测量电流的装置，通常用于测量高电压线路中的电流。

它能将高电流变换成易于测量和处理的低电流信号，从而使电流测量更加安全和可靠。

在电力系统、工业自动化和能源管理等领域，电流互感器被广泛应用。

本文将介绍几种常见的电流互感器型号及其特点。

2.型号一：A型电流互感器A型电流互感器是一种非盒式电流互感器，适用于测量电流范围较小的场景。

该型号的电流互感器具有以下特点：•较小的体积和重量，方便安装和使用。

•高精度的电流测量，可达到0.5级或更高的准确度。

•耐用的外壳和绝缘材料，具有良好的电气特性和耐久性。

•广泛的应用领域，包括电力监测、电能计量和电力负荷监控等。

3.型号二：B型电流互感器B型电流互感器是一种盒式电流互感器，适用于测量电流较大的场景。

该型号的电流互感器具有以下特点：•大功率载流能力，适用于高电流负荷测量。

•直接安装在高压线路上，无需额外的连接线。

•宽频率响应范围，适用于不同频率的电流测量。

•高精度的电流测量，通常可达到0.2级或更高的准确度。

4.型号三：C型电流互感器C型电流互感器是一种带有通信功能的电流互感器，具有智能化的特点。

该型号的电流互感器具有以下特点：•内置通信模块，可与监测系统或控制系统进行数据传输和远程监测。

•支持多种通信协议，包括Modbus、Profibus和Ethernet等。

•提供丰富的电流和状态信息，可以实时监测电流值、温度和报警状态等。

•可以远程调节互感器的参数和工作模式，提高了操作和维护的灵活性。

5.型号四：D型电流互感器D型电流互感器是一种光纤电流互感器，利用光纤传输信号进行电流测量。

该型号的电流互感器具有以下特点：•光纤传输的信号具有高抗干扰性，能够在恶劣的电磁环境中稳定工作。

•较高的频率响应能力，可适应高频电流信号的测量需求。

•光纤传输的信号具有较高的可靠性和安全性，不易受到损坏和干扰。

•适用于特殊场合，如核电站、化工厂和高雷电环境等。

互感器作用分类及工作原理互感器是一种将电能转化为磁能或将磁能转化为电能的装置。

它基于电磁感应的原理，广泛应用于电力系统中，用于测量电流、电压、功率等参数。

互感器主要有电流互感器和电压互感器两类。

第一，电流互感器（Current Transformer，CT），也称为电流变压器。

主要用于将高电流系统（如发电机、变电站等）中的电流转换成较小的可测量的电流，以便进行保护和测量。

其基本工作原理是基于电流互感的原理，通过电流的感应作用，在一侧绕制导线上产生一个辅助电流（次级电流），从而实现电流的测量。

电流互感器根据其工作原理和应用范围不同，可以分为两类。

一类是基于电流互感作用的磁化饱和互感器，另一类是基于电流互感原理的变比互感器。

磁化饱和互感器是一种低压绕组、高阻抗的互感器，它主要用于实现保护和测量功能。

当被测电流超过一定值时，互感器的磁路会发生饱和，从而引起误差。

因此，磁化饱和互感器的测量范围较窄，一般适用于中电流（几十安培至几百安培）的测量。

变比互感器也称为精密互感器，它通过可变磁路的构造和材料来实现互感比的准确控制，从而提供一个可调的变比。

变比互感器的主要应用场合是测量较小的电流，如仪表测量。

第二，电压互感器（Voltage Transformer，VT），也称为电压变压器。

主要用于将高电压系统中的电压信号转换成较小的可测量的电压信号，以便进行保护、计量和控制等应用。

其基本工作原理同样是基于电磁感应的原理，通过电压的感应作用，在一侧绕制导线上产生一个辅助电压（次级电压），从而实现电压的测量。

电压互感器根据额定功率不同，可以分为两类。

一类是低功率电压互感器，一般用于计量、保护和控制系统中的电压测量。

另一类是大功率电压互感器，主要用于发电机和变电站中的保护和测量。

总之，互感器是电力系统中重要的测量装置，主要由电流互感器和电压互感器组成。

它们通过电磁感应的原理，将高电流和高电压转换成较小的可测量的电流和电压，从而实现电力系统的保护和测量功能。

电流互感器结构分类电流互感器是一种电气设备，它可以通过变比简单的技术，将输入的电流转换成一定的输出电流，并且能够保持输出电流的稳定性。

它在电力工程中起着重要作用，具有结构简单，价格低廉，可靠性高，精度高，耐磨性好等优点，广泛应用于各种电力系统。

根据其结构特点，电流互感器可分为单绕组互感器、多绕组互感器和双绕组互感器等几种类型。

1.绕组互感器单绕组互感器是最常见的电流互感器，也是具有高精度的电流互感器。

它由一个芯线绕组，一个铁芯和一个外壳组成。

芯线绕组的芯线可以采用电阻小的铜线或电缆，它的作用是使芯线绕组之间和铁芯之间产生电磁耦合；铁芯可以采用硅钢片、铁片或合金片，它的主要作用是把芯线绕组和外壳组成一个整体，起到了磁屏蔽的作用；外壳由镀锌钢板或不锈钢制成，它的作用是防止环境变化让内部电路受到影响。

2.绕组互感器多绕组互感器可以由多节互感器组成，每一节互感器都可以控制一定的电流，并且有不同的品质因数。

它由多只芯线绕组以及一个外壳组成，芯线绕组可以使用电阻小的铜线或电缆，铁芯可以采用硅钢片、铁片或合金片，而外壳则是由镀锌钢板或不锈钢制成。

3.绕组互感器双绕组互感器是由两组芯线绕组和一个外壳组成的，每组芯线绕组之间会产生磁耦合。

双绕组互感器的优点是可以抑制电磁干扰，并且能够将原电流的传输效率提高。

它的缺点也很明显，就是它的结构复杂，面积大，成本高。

从上述内容可以看出，电流互感器有单绕组互感器、多绕组互感器和双绕组互感器等几种类型，它们各有各自的特点，并且可以广泛应用于各种电力系统中，为电力系统提供质量更好的电流。

此外，不同类型的电流互感器也有不同的安装方法，因此安装人员也须要熟悉了解以上知识以及相关的结构特性。

另外，在设计电流互感器时，还必须考虑到其环境应用方面的要求，以保证其稳定性和可靠性。

总之，对于电流互感器的结构分类，无论是从理论上还是实践上，都是非常重要的。

从可靠性，安全性和制造成本等角度出发，应当仔细研究不同电流互感器的结构特点和优势，以期能够更好的发挥其作业的功能，为电力系统提供优质的服务。

互感器的分类全Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#互感器分为电压互感器和电流互感器两大类。

电压互感器可在高压和超高压的电力系统中用于电压和功率的测量等。

电流互感器可用在交换电流的测量、交换电度的测量和电力拖动线路中的保护。

一、电压互感器分类1. 按用途分测量用电压互感器（或电压互感器的测量绕组），在正常电压范围内，向测量、计量装置提供电网电压信息。

保护用电压互感器（或电压互感器的保护绕组），在电网故障状态下，向继电保护等装置提供电网故障电压信息。

2. 按绝缘介质分干式电压互感器。

由普通绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。

浇注绝缘电压互感器。

由环氧树脂或其他树脂混合材料浇注成型，多用在35KV 及以下电压等级。

油浸式电压互感器。

由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。

气体绝缘电压互感器。

由气体作主绝缘，多用在超高压、特高压。

3. 按相数分单相电压互感器，一般在35KV及以上电压等级采用。

三相电压互感器，一般在35KV及以下电压等级采用。

4. 按电压变换原理分电磁式电压互感器。

根据电磁感应原理变换电压，原理与基本结构和变压器完全相似，我国多在220KV及以下电压等级采用。

电容式电压互感器。

由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。

光电式电压互感器。

通过光电变换原理以实现电压变换，近年来才开始使用。

5. 按使用条件分户内型电压互感器。

安装在室内配电装置中，一般用在35KV及以下电压等级。

户外型电压互感器。

安装在户外配电装置中，多用在35KV及以上电压等级。

6. 按一次绕组对地运行状态分一次绕组接地的电压互感器。

单相电压互感器一次绕组的末端或三相电压互感器一次绕组的中性点直接接地，末端绝缘水平较低。

1．互感器的分类
(1)按用途分为：电压互感器和电流互感器；
(2)按精度等级分为：工业用互感器(0.2、0.5、3级及以下，保护和控制用)和标准互感器(0.1级以上)。

2．国产互感器型号的含义
(1)电压互感器的型号的含义：
第-个字母：J-电压互感器；
第二个字母：D-单相，S-三相，C-串级式，W-五铁芯柱；
第三个字母：G-干式，J-油浸式，C-瓷绝缘，Z-浇注绝缘，R-电容式，S-三相
第四个字母：W-五铁芯柱，B-带补偿角差的绕组；
连字符后字母：GH-高海拔地区用，TH-湿热带地区用；
数字表示电压等级。

例：YSJW-10：油浸式五铁芯柱10KV三相电压互感器。

(2)电流互感器的含义：
第-个字母：L-电流互感器；第二或第三个字母：A=穿墙式，B-支柱式，C-瓷绝缘式，D-单匝贯穿式，F-复匝式，C-改进型，J-浇注绝缘或加大绝缘，M-塑料外壳，Q-线圈型，S-塑料注射绝缘，W-屋外式，Y-低压的，Z-浇注绝缘或支柱式；第四或第五个字母：B-保护级，C-差动保护用；D-D级，J-加大容量，Q-加强型；连字符后字母：GY-高海拔地区用，TH-湿热带地区用；连字符后数字：表示额定电压；例：LQWD-110GY：高海拔地区110kV、户外式、瓷绝缘、供保护用电流互感器。

铭牌标(1)额定变比；(2)准确度等级；(3)额定容量或额定负载；(4)额定电压；(5)10%倍数。
