SAH3-PLC触摸屏控制系统高速电脑分切机系统版本 Ver6.0用户手册瑞安市中信电子设备厂地址：瑞安市经济开发区电话：*************传真：*************网址： E-mail：hhgk@一、概述SAH3型PLC触摸屏控制系统是我厂专门开发用于高速高精度控制的数控产品。
由高速专用运动控制PLC和高清多彩触摸屏组成。
操作直观简便，广泛适用于各种型号的机器。
二、控制器面板开机画面●按中文按钮进入中文菜单，按英文按钮进入英文菜单主画面显示数据说明计米0-9999.99米显示机器当前分切的米数设定0-9999.99米设定机器的分切米数，=0时机器手动停机速度0-999米/分显示机器当前的工作速度设定0-999米/分设定机器的工作速度实时卷径0-9999米当前的收（放）卷轴直径实时张力0-9999.9N.m 当前的工作张力指示灯2 主机主机的工作状态按键说明清零清除机器工作累计的米数手动→定速手动可以用上下键，转换为定速后速度会渐渐的到设定的最大值计米器计米器的工作开关机器的工作速度微调（向上）（按时关闭定速转为手动）机器的工作速度微调（向下）（按时关闭定速转为手动）参数设置进入下页的参数设置画面张力进入张力设置画面纠偏进入纠偏设置画面径复①复位收卷卷轴的初始直径径复③复位放卷卷轴的初始直径风机风机电机的开关运行机器主机运行（机器会预报警3秒）停止机器主机停止参数说明最小值最大值初始值单位第一层参数加速时间主机开机到最高速的加减速时间0 9.9 3 秒胶辊周长机器计米棍的周长0 0.999 0.200 米主机最高速度主机工作的最高速度0 999 300 米/分主机低速主机工作的最低速度（防止变频器保护）0 999 10 米/分编码器脉冲计米棍脉冲数 1 30 1张力补偿关机时增大张力以达制动的效果(0时为原值0 300 0 % 补偿时间关机时增大张力的时间。
0 999.9 0 S 额定磁粉使用张力实际的大小0 999.9 50 N.m 密码下层菜单的密码（正确后按进入）无9999 无参数 说明最小值 最大值 初始值 单位 总共3组张力系统，可以单独工作设定张力 设定工作的张力实时张力当前的工作张力当前组的张力开关设定张力向上微调 设定张力向下微调张力方式①手动②递增（卷径越大张力越大） ③递增（卷径越大张力越大）材料厚度 分切的材料厚度0 3.0000.080 mm 当前卷径 收（放）卷轴的当前卷径1 1000 90 初始张力 收（放）卷轴的初始卷径最大卷径 收卷轴的最大卷径1 1000 800 mm 最小卷径 放卷轴的最小卷径当前张力 当前运行磁粉的大小初始张力 初始磁粉的大小（为最小或最大值）最大张力 收卷的磁粉最大值1 600.0 50.0 N.m 最小张力 放卷的磁粉最小值锥度系数 实时张力与设定张力的起步比例系数例如设定张力是30 系数是50%，那么最小实时张力是15 最大实时张力是300 200100% 工作模式收卷 放卷纠偏画面指示灯1 正常⇔故障纠偏的极限状态指示灯2 左转同步电机的工作状态（纠偏）指示灯3 右转同步电机的工作状态（纠偏）手动⇔自动纠偏的工作状态单眼⇔双眼纠偏的电眼工作方式正极⇔负极纠偏的电眼极性选择左转纠偏同步电机手动左转右转纠偏同步电机手动右转纠偏速度纠偏单电眼工作方式时的反应速度，0最快0 9 0 档三、安装尺寸204mmSCH-1定长控制器 (面板)150mm138mm192mm开孔尺寸：SC H-1/S CH-2:192mm W x 138mm H四、接线图B E EM 1C O M220V220V 速度上升R X -D +R X +D -~220V 24V0VF G开关电源霍尔开关C 2123456789D A C 模块霍尔开关8路放大板0V 24V X 0X 1X 2X 3X 4X 5X 6X 70V 24V Y 0Y 1Y 2Y 3Y 4Y 5Y 6Y 7电眼R 6霍尔开关123456789电眼霍尔开关同步电机蜂鸣器220V220VS AC O MS CS BS DX 1X 2X 3L 1X 0SAH3-PLCV +V -X 8X 910X 7L 2X 4X 5X 6F G Y 8Y 7M L +111213Y 0U -U +Y 2Y 1Y 6Y 5Y 3通讯Y 4B-扩展口A+A-B+24V T P C 6072触摸屏弱点地蜂鸣器风机纠偏功率板主机C O M 1F G 0V 速度下降收料卷径复位停止运行纠偏右电眼纠偏左电眼上收料轴张力计米霍尔Y 2放料卷径复位纠偏右限位纠偏左限位下收料轴张力S A H 3-P L CT P C 6072F G扩展口M 2220V 220VY 1V C C放料轴张力S D S B S A S C C O M 24V 0V 0V -5V下收料张力上收料张力放料张力主机模拟量。
方菱数控切割机控制系统使用手册（Ver 2.3）(型号：F2300)上海交亿数控设备有限公司2010-10使用注意事项阅读手册本说明书适用于上海交亿数控设备有限公司生产的F2300型数控切割控制系统。
使用前请认真阅读该使用说明书和当地安全条例。
注意：本产品的设计不适合现场维护，如有任何维护要求，请返回上海交亿数控设备有限公司售后服务（维修）中心：地址：上海市紫竹科技园紫日路609号电计大楼201室电话：021-******** 34290970 传真：021-********E-mail：support@环境要求●本数控系统适宜工作在环境温度为-10℃至60℃，相对湿度0-95%无凝结。
●工作电压为DC +24V。
●本控制器应当安装在具有保护粉尘的控制台外壳内。
●本系统最好在远离高压高频等高辐射性的场合使用。
维护●手脚远离运动的机器，控制操作或手动可以通过前面板键盘进行。
●操作机器时不能穿宽松的衣服及有线绳之类的服饰，以防被机器缠住。
●该设备应该且只能由受过培训的人操作。
●不是本公司授权的技术人员，严禁自主拆缷机器。
●使用时，切勿溅泼酸性、碱性、腐蚀性等物品到本控制系统上。
高压电●电击能伤人致死。
必须按照装箱件规定步骤及要求进行安装。
●电源接通时，不能接触电线及电缆。
●该设备应该且只能由受过培训的人操作。
目录方菱数控切割机控制系统 (I)使用手册（VER 2.3） (I)阅读手册............................................................................................................................................. I II 环境要求............................................................................................................................................. I II 维护..................................................................................................................................................... I II 高压电................................................................................................................................................. I II第一章概述 (1)1.1系统简介 (1)1.2系统特点 (2)1.3技术指标 (3)1.4系统接口 (3)1.5硬件配置 (4)第二章系统开机 (5)2.1系统操作面板说明 (5)2.2系统启运及主界面说明 (5)2.3主界面功能索引 (8)第三章切割功能 (9)3.1切割操作索引 (11)3.2调速 (12)3.2.1 正常调速 (12)3.2.2 快速调速 (12)3.3前进 (12)3.4后退 (12)3.5边缘切割/偏移切割/返回 (12)3.6回参功能 (13)3.7氧燃气预热时间调整 (15)3.8选穿孔点 (16)3.9动态放大 (17)3.10退出切割 (17)第四章部件选项 (19)4.1XY镜像 (19)4.2角度校正 (20)4.2.1 钢板校正 (20)4.2.2 输入角度 (21)4.3重复排列 (21)4.4比例缩放 (25)4.5选行选号 (26)4.5.1 选行 (27)4.5.3 选行选号后的操作 (29)4.6图形还原 (30)第五章手动功能 (31)5.1点动功能 (31)5.2连动功能 (31)5.3定长移动功能 (32)5.4断点恢复 (32)第六章文件管理 (34)6.1硬盘文件 (34)6.2优盘文件 (35)6.3新建文件 (37)6.4代码编辑 (38)6.5编译代码 (38)第七章参数设置 (39)7.1常用参数 (39)7.2氧燃气参数 (40)7.3等离子参数 (42)7.4喷粉参数 (44)7.5系统参数 (45)7.6参数导入 (46)7.7参数导出 (47)7.8保存参数 (47)第八章诊断功能 (48)8.1诊断界面索引 (49)8.2输入诊断 (49)8.3输出诊断 (49)8.4键盘诊断 (50)8.5系统自检 (51)8.6日期时间 (52)8.7系统定义 (53)8.7.1 参数备份、还原 (53)8.7.2 输入口定义 (54)8.7.3输出口定义 (54)8.7.4坐标定义 (55)第九章图形管理 (57)9.1选择图形 (57)9.2片/孔尺寸 (58)第十章代码说明 (60)10.1编程符号及说明 (60)10.3G代码说明 (60)10.4M代码说明 (65)第十一章接口说明 (67)11.1输入接口 (67)11．1.1 输入接线说明 (69)11.1.2 遥控输入 (70)11.2输出接口 (71)11．2.1 输出接线说明 (72)11.3电机接口 (77)11.3.1电机接口典型接线图 (78)第十二章BIOS使用 (81)12.1系统升级 (82)12.2欢迎界面升级 (82)12.3运动控制升级 (82)12.4运动备份 (82)12.5系统还原 (82)第十三章安装调试 (83)13.1横/纵向脉冲数设置 (83)附录1G、M代码快速查阅 (84)第一章概述1.1 系统简介F2300型数控系统是在本公司吸收国内外诸多数控系统的优点，结合起来本公司F2100、F2200和F2500，F3100，F5100系列数控系统，开发出的一款更加人性化、操作更加简便、性价比更优的产品。

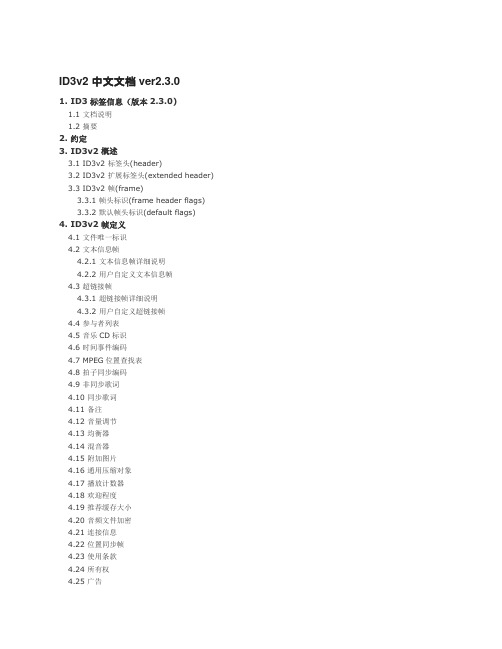

ID3v2 中文文档ver2.3.01. ID3标签信息（版本2.3.0)1.1 文档说明1.2 摘要2. 约定3. ID3v2概述3.1 ID3v2 标签头(header)3.2 ID3v2 扩展标签头(extended header)3.3 ID3v2 帧(frame)3.3.1 帧头标识(frame header flags)3.3.2 默认帧头标识(default flags)4. ID3v2帧定义4.1 文件唯一标识4.2 文本信息帧4.2.1 文本信息帧详细说明4.2.2 用户自定义文本信息帧4.3 超链接帧4.3.1 超链接帧详细说明4.3.2 用户自定义超链接帧4.4 参与者列表4.5 音乐CD标识4.6 时间事件编码4.7 MPEG位置查找表4.8 拍子同步编码4.9 非同步歌词4.10 同步歌词4.11 备注4.12 音量调节4.13 均衡器4.14 混音器4.15 附加图片4.16 通用压缩对象4.17 播放计数器4.18 欢迎程度4.19 推荐缓存大小4.20 音频文件加密4.21 连接信息4.22 位置同步帧4.23 使用条款4.24 所有权4.25 广告4.26 加密方式注册4.27 分组信息注册4.28 个人信息5. 非同步编码6. 版权信息7. 参考文档8. 附录8.1 附录A- 音乐类型列表(ID3v1)9. 联系方式1. ID3标签信息1.1 文档说明本文档是取代ID3v2.2.0标准的一个非正式版本。
