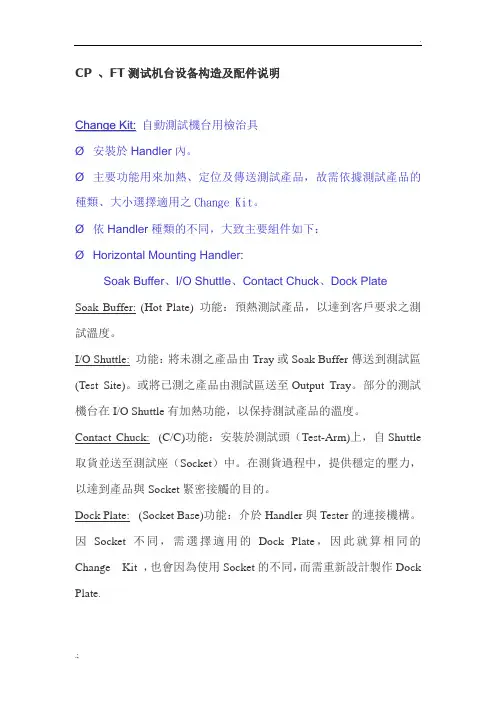

CP 、FT测试机台设备构造及配件说明C h a n g e K i t:自動測試機台用檢治具Ø安裝於Handler內。

Ø主要功能用來加熱、定位及傳送測試產品，故需依據測試產品的種類、大小選擇適用之Change Kit。

Ø依Handler種類的不同，大致主要組件如下：ØHorizontal Mounting Handler:Soak Buffer、I/O Shuttle、Contact Chuck、Dock PlateSoak Buffer: (Hot Plate) 功能：預熱測試產品，以達到客戶要求之測試溫度。

I/O Shuttle: 功能：將未測之產品由Tray或Soak Buffer傳送到測試區(Test Site)。

或將已測之產品由測試區送至Output Tray。

部分的測試機台在I/O Shuttle有加熱功能，以保持測試產品的溫度。

Contact Chuck: (C/C)功能：安裝於測試頭（Test-Arm)上，自Shuttle 取貨並送至測試座（Socket）中。

在測貨過程中，提供穩定的壓力，以達到產品與Socket緊密接觸的目的。

Dock Plate: (Socket Base)功能：介於Handler與Tester的連接機構。

因Socket不同，需選擇適用的Dock Plate，因此就算相同的Change Kit ，也會因為使用Socket的不同，而需重新設計製作Dock Plate.SoaK BufferIO_ShuttleIO_shuttle Contact ChuckContact ChuckDock PlateDock PlateSocket / Contactor:測試座➢介於Loadboard與測試產品間的導電介面，藉由不同的導電介質將訊號、電流由Loadboard傳導至測試產品中，以進行程式設定執行之測試。

➢依導電介質不同，目前Socket大致分類如下：◆ Pogo-Pin Socket: ASET、OZ-Tek、ECT、Winway….◆ SMM Socket: Shin-Etsu、Paricon、3M….◆ Other Contact Pin Socket: Yamaichi、Enplas、JTI….(1) Pogo_pin Socket, for BGA, QFP...... can support high frequency(2)SMM 我也没有用过,经常用的兄弟来详细介绍下特点.(3) Yamaichi etc.最普遍的,不过似乎不能支持很高的频率,比如100MHz以上的信号BTW:那位兄弟介绍下ducking 和performance board, 我没有听说过. CP 、FT测试机台设备构造及配件说明这个就是最常用的mount的方法了.对比实物图是很容易理解的. handler以水平方式和Tester结合,故而得名. 这种方法主要用在以TRAY盘包装的产品,如BGA,QFP...最常见包括NS Serials,Synax,Advantest etc.(1) NS Serials NS5000, NS6000,NS5040 etc, 主要用于TRAY 盘包装测试的常温高温测试.支持Multi-sites.(还是这个用的见的最多啊)(2) Synax 141HC, 三温测试,但是只支持Single site.1211, 常高温测试,single/dual sites.(3) Advantest MT6741,主要用于Memory 测试.可三温测试.垂直和tester结合,主要用于Tube包装的产品,所以叫Vertical Mounting(很少用)主要的Hanlder包括MT Serials, Delta XX Serials etc.MT9030,可用于三温测试,面向TUBE包装产品.ps,我搞工程的时间也不长,哪位大大经验更丰富,也来说说昨天与一朋友聊天，谈到接口板的问题，总结了一下关于FT performance board \socket\ load board 的看法：load board 是测试负载板的意思，包含performance board和socket两部分。

万能试验机的组成万能试验机是一种用于测试材料力学性能的设备，它的组成包括主机、传感器、控制系统和数据分析软件等部分。

主机是万能试验机的核心部件，通常由机架、传动系统和加载系统组成。

机架是主机的支撑结构，承受试验过程中产生的力和应变。

传动系统负责将电机提供的动力传递给加载系统，常见的传动方式有蜗轮蜗杆传动和液压传动。

加载系统则是将力或位移施加到试样上的部分，常见的加载方式包括拉伸、压缩、弯曲和剪切等。

传感器是用于测量试验过程中力、位移、应变等物理量的装置。

常见的传感器有负荷传感器、位移传感器、应变计和压力传感器等。

负荷传感器用于测量加载系统施加到试样上的力，位移传感器用于测量试样的位移变化，应变计用于测量试样的应变情况，压力传感器用于测量流体系统中的压力变化。

这些传感器将采集到的数据传输给控制系统进行处理。

控制系统是万能试验机的智能核心，它负责对试验过程进行控制和监测。

控制系统可以根据试验要求设定加载速度、加载方式、试验次数等参数，并监测试验过程中的力、位移、应变等参数的变化。

当试验过程中出现异常情况时，控制系统可以及时停止试验，保障操作安全。

数据分析软件是对试验数据进行处理和分析的工具，它可以将传感器采集到的数据进行可视化展示，并提供多种数据分析方法。

数据分析软件可以绘制力-位移曲线、应力-应变曲线等图表，帮助用户分析材料的力学性能。

此外，数据分析软件还可以自动生成试验报告，提供数据导出和共享的功能。

除了上述主要组成部分，万能试验机还可能配备一些辅助设备，如温控系统、湿度控制系统、环境箱等。

温控系统可以控制试验环境的温度，湿度控制系统可以控制试验环境的湿度，而环境箱则可以模拟不同的环境条件，以满足特定的试验要求。

万能试验机的组成包括主机、传感器、控制系统和数据分析软件等部分。

这些部分相互配合，共同完成对材料力学性能的测试和分析。

通过万能试验机的使用，我们可以更加全面地了解材料的机械性能，为工程设计和材料选型提供依据。

会影响bonding。 5. 由于接触电阻的存在，对于电压测试项目，CP和FT结果会有差异。 6. Probe card是消耗品，量产的时候要有备用 7. 尽量多的测试项目放在CP测试，这样可以大大降低封测成本。 8. 和memory有关系的项目尽量放在CP测试，这样可以高温bake，
也利用紫外线擦除。
