机械制图基本知识大全！无规矩不成方圆，任何行业都有自己的业内规定，毫不例外：机械制图也是有一定规定的。
特别是初学者，学好这些基本的机械制图知识是入门所必须的，并且一定要牢牢记住这些机械制图的基本知识点。
一、机械制图基础知识1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。
图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。
14.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。
15.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。
机械制图基本知识讲义（详细）一：机械制图基本知识：1：零件尺寸的读数及测量：车间测量零件尺寸的基本工具：卷尺和游标卡尺。
1.1：卷尺一格的距离为1mm .1.2：游标卡尺的读数方法。
1.2.1以10分游标卡尺的读数为列：正确读法：分三个步骤1. 先读主尺的刻度值, 精密度为 1 mm 附尺“0”刻度位於主尺刻度“13” 与“14” 之间, 所以主尺刻度为 13 mm2. 再看附尺与主尺重叠的刻度. 精密度为 0.1 mm（附尺右下角标注）附尺上“4”刻度与主尺重叠, 所以附尺刻度為 0.1X4=0.4 mm3. 將主尺与附尺数值相加上面刻度代表 13.4 mm所以该游标卡尺的读数为：13.4mm.1.2.2游标卡尺的归零。
1.3 简单说明标注了尺寸公差的零件的合格尺寸的读法：钣金零件的尺寸标注了公差后的合格尺寸读数。
通过以下几个例子来具体讲解。
例如1：，它的意思表示如下：＋0.3表示取上公差。
-0.5标识取下公差。
故合格尺寸为：80-0.5到80 0.3 即79.5到80.3为合格尺寸。
再如2：，它的意思表示合格尺寸在64-0.5到64 0.5之间。
即：63.5到64.5为合格尺寸。
其它尺寸读法类推。
1.4下面为一份图纸的标题栏内容。
标题栏位于图框的右下角，零件的名称、图号、设计者、材料等都要在标题栏里表达清楚。
2：机械制图知识及对照图纸，翻转零件的快捷识图法：2.1机械图概念：产品或机械设备在设计、制造、检验、安装等过程中所使用的工程图样总称为机械制造图，简称机械图，它是工业生产中必不可少的技术文件。
2.2要看懂机械图样，首先要看懂图样中的视图，因为它表达了物体的形状。
要了解视图是怎样形成的，就必须先认识一下投影。
投影需要有光源、投射线、物体和投影面四个条件才能得到。
太阳照射树木，阳光在地面上投下了树木的影子，这其中，太阳叫做光源，太阳的光线叫做投射线，受光线照射的树木叫做物体，出现影子的地面叫做投影面，投影面上的影子即投影。
机械制图基本常识简介机械制图是工程设计中必不可少的一项技术。
通过绘制详细准确的图纸，可以帮助工程师和制造商理解和生产产品。
本文将介绍一些机械制图的基本常识，包括标准符号、线型、视图投影和尺寸标注等方面。
标准符号在机械制图中，使用了一些标准符号来表示不同的元素和特定的功能。
以下是一些常见的标准符号：•直线表示实体边界；•圆表示孔或圆柱体；•箭头表示流动方向；•圆角矩形表示标准件。
标准符号有助于快速理解图纸，并在设计和生产过程中保持一致性。
线型线型在机械制图中具有特殊的意义，用来表示不同的物体属性和功能。
以下是一些常见的线型：•实线：表示实体边界或者肉眼可见的线；•虚线：表示隐藏线或者暂时不可见的线；•一字点线：表示中心线或轴线；•箭头：表示尺寸标注的箭头方向。
通过正确使用线型，可以准确描述机械零件的形状、尺寸和功能。
视图投影机械制图中经常使用三个主要的视图投影，即主视图、左视图和顶视图，用来准确描绘物体的形状和尺寸。
以下是对每个视图的简要解释：1.主视图：主视图是物体看起来最长的一面，通常是俯视或正视图。
它通常显示了物体的主要特征和整体形状。
2.左视图：左视图是相对于主视图的物体的左侧。
它通常显示物体的边缘和侧面特征。
3.顶视图：顶视图是相对于主视图的物体的顶部。
它通常显示物体的顶面特征和平面形状。
通过使用三个视图投影，可以提供物体的三维信息，使图纸更具准确性和可视化。
尺寸标注尺寸标注是机械制图中非常重要的一部分，用于指定物体的准确尺寸和位置。
以下是一些常见的尺寸标注方法：•直线尺寸标注：直线尺寸标注用于测量直线边缘之间的距离或长度。
•弧度尺寸标注：弧度尺寸标注用于测量弧线的半径或直径。
•角度尺寸标注：角度尺寸标注用于测量两条线之间的角度。
尺寸标注通过具体数值和符号准确地传达了设计者对零件尺寸的要求，有助于制造商和工程师理解和生产产品。
结论机械制图是工程设计不可或缺的一环，通过准确的图纸可以实现设计者与制造商之间的沟通。
机械制图知识点笔记总结一、机械制图基础知识1. 机械制图的基本概念机械制图是利用图向方式来表示机械零件的外形和内部结构的方法。
它是机械设计、制造和加工的重要工具，用于传达设计意图、指导加工和检验产品。
2. 机械制图的分类机械制图根据所要表达的内容可分为装配图、零件图、结构图、工艺图等。
3. 机械制图的表示方法机械制图可通过多种表示方法来描绘零件的形状和尺寸，如正投影法、轴测投影法、剖视投影法等。
4. 机械制图的标准符号和标注机械制图中使用了大量的标准符号和标注，例如直线、圆弧、尺寸标注、表面粗糙度标注等。
二、机械制图的基本要求1. 精度要求机械制图应符合机械制造的精度要求，即准确、清晰、一目了然。
2. 标准化要求机械制图应符合相关标准规范，如GB/T,ISO,DIN,ANSI等。
3. 统一性要求不同零部件的机械制图应统一起来，以保证整机的协调一致。
4. 完整性要求机械制图应包含完整的信息，包括尺寸、形状、表面粗糙度、材料、热处理等。
三、机械制图的基本元素1. 投影法机械制图中常用的投影法有三视图投影法和轴测投影法。
2. 投影视图机械零件的投影视图包括正视图、俯视图、侧视图、截面视图、细节视图等。
3. 几何元素机械制图中的基本几何元素包括直线、圆弧、圆、椭圆、多边形等。
4. 尺寸标注机械制图中的尺寸标注是指对零部件的尺寸进行标示，包括线性尺寸、角度尺寸、圆柱度尺寸等。
5. 表面粗糙度标注机械制图中的表面粗糙度标注是指对零部件表面粗糙度进行标示，包括符号、数值和加工方法。
6. 安装标注机械制图中的安装标注是指对零部件的装配位置和装配方式进行标示。
7. 工艺标记机械制图中的工艺标记是指对零部件的制造工艺要求进行标示，包括材料、热处理、表面处理、检验要求等。
四、机械制图的规范要求1. 图幅要求机械制图的图幅应符合国家标准规定或设计要求，确保图纸的合理利用和方便存储。
2. 符号要求机械制图中使用的符号应符合国家标准规定或行业惯例，以确保信息传达的准确性和统一性。

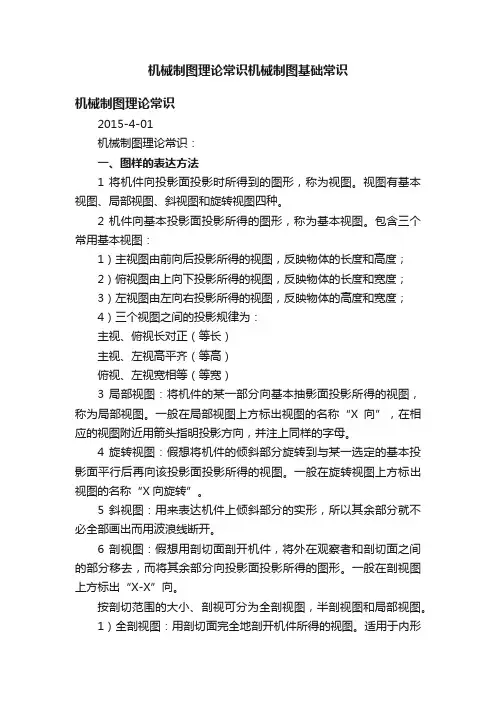

机械制图理论常识机械制图基础常识机械制图理论常识2015-4-01机械制图理论常识：一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。
视图有基本视图、局部视图、斜视图和旋转视图四种。
2 机件向基本投影面投影所得的图形，称为基本视图。
包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。
一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。
一般在旋转视图上方标出视图的名称“X向旋转”。
5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。
6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。
一般在剖视图上方标出“X-X”向。
按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。
1）全剖视图：用剖切面完全地剖开机件所得的视图。
适用于内形比较复杂、外形比较简单的零件。
2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。
常采用它来表达内外形状都比较复杂的对称机件。
3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。
7 剖面图：用剖切面将机件的某处切断，仅画出的图形。
剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。
8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。
机械制图知识点总结机械制图是机械工程领域的重要基础知识，它是机械设计和制造的必备技能。
机械制图是通过图纸和符号来表达设计师的设计意图和要求，从而引导制造过程。
在机械制图中，常用到的符号包括尺寸标注、投影视图、剖视图、轴测图、零件图等。
本文将总结机械制图的基础知识点，包括投影原理、视图投影、尺寸标注、标准符号等，希望对机械工程师有所帮助。
一、投影原理在机械制图中，投影是表达物体形状和大小的一种方法。
投影可以分为平行投影和透视投影两种。
平行投影是通过平行的光线对物体进行投影，透视投影是通过汇聚的光线对物体进行投影。
在机械制图中，通常采用多视图投影的方法来表达物体的三维形状。
在进行多视图投影时，需要遵循正投影原理，确保各视图之间的相关位置和尺寸保持一致。
二、视图投影视图投影是机械制图中的重要内容，它是通过投影原理将三维物体的形状和尺寸以二维方式展现出来。
常见的视图投影包括主视图、俯视图、左视图、右视图等。
在进行视图投影时，需要遵循视图的选择原则，根据物体的主要特征选择主视图和相关视图。
视图投影中还需要注意投影线的方向和位置，确保视图之间的位置关系和尺寸比例准确。
三、尺寸标注尺寸标注是机械制图中的重要内容，它是通过标注符号和文字表达物体的尺寸大小。
在进行尺寸标注时，需要遵循标注的原则和规范，确保标注的准确性和清晰度。
标注的内容包括线性尺寸、角度尺寸、曲面尺寸等。
在进行尺寸标注时，需要考虑到图纸的布局和美观性，尽量减少标注的数量和重复。
四、标准符号在机械制图中，标准符号是表达物体特征和要求的重要手段。
常见的标准符号包括图线符号、表面符号、焊接符号、装配符号等。
在进行标准符号的使用时，需要遵循相应的标准和规范，确保符号的准确性和统一性。
标准符号在机械设计和制造过程中起着重要的指导作用，能够提高设计和制造的效率和质量。
以上就是机械制图的基础知识点总结，机械制图是机械工程师必不可少的基本技能，它能够帮助工程师准确地表达设计意图和要求，指导制造过程，提高产品的质量和效率。
