工程图培训

★ 轮廓算术平均偏差——Ra ★ 轮廓最大高度——Rz
优先选用轮廓算术平均偏差Ra
轮廓算术平均偏差——Ra
在一个取样长度内,轮廓偏距(Y方向上轮廓线上的点与基准线之间的距离)绝对值的算术平均值。
Y
X
o
L
OX为基准线
Ra
表面粗糙度符号
符号
意义及说明
用任何方法获得的表面（单独使用无意义）
用去除材料的方法获得的表面
1.基本投影面——用正六面体的六个面作为投影面，这六个投影面称为基本投影面。
图1-1 基本投影面
2.基本视图——机械零件向基本投影面投影所得的视图。基本视图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。
图1-2 六个基本视图
图1-2 六个基本视图
3、三视图及其对应关系
a) .三视图的形成及其投影规律
c、第三角画法的标识
第一角画法图6-45 两种画法的标识符号
— 本章完 —
第三角画法
《国家标准》总则规定 :
⑴绘制机械图样时，应首先考虑看图方便。根据机械零件的结构特点，选用适当的表达方法。在完整、清晰地表达机械零件各部分形状的前提下，力求制图简便。
⑵机械零件的图形按正投影法绘制，并采用第一角投影法。三视图中存在的问题：三视图从三个方向对形体进行投影，所以只能清楚地表达这三个面上的形状，而其它三个面上的形状则用虚线绘制。
优点：局部剖视图不需满足任何条件，可根据需要任意剖切。
图6-15 局部剖视图⑴
5、第三角画法简介
第三角投影——将物体放在第三角中所得到的投影。
Ⅱ Ⅰ 第一角
Ⅲ
Ⅳ
第三角
图6-40 四个分角
中国、德国、法国、原苏联等国采用第一角投影。美国、日本等国采用第三角投影。

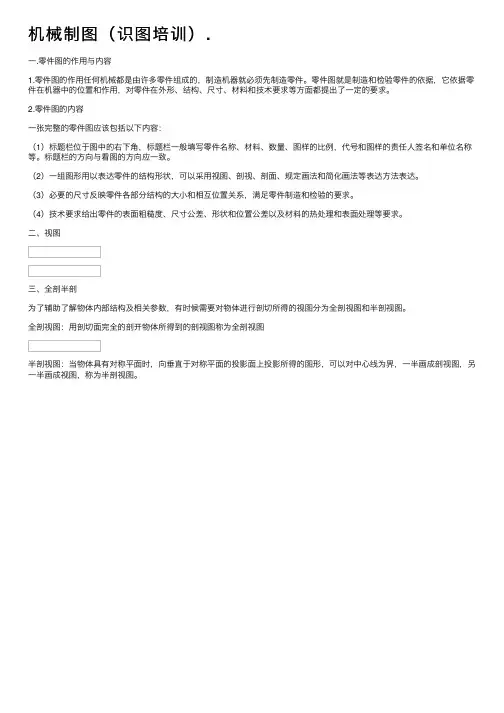

机械制图（识图培训）.

机械制图（识图培训）.
⼀.零件图的作⽤与内容
1.零件图的作⽤任何机械都是由许多零件组成的，制造机器就必须先制造零件。

零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作⽤，对零件在外形、结构、尺⼨、材料和技术要求等⽅⾯都提出了⼀定的要求。

2.零件图的内容
⼀张完整的零件图应该包括以下内容：
（1）标题栏位于图中的右下⾓，标题栏⼀般填写零件名称、材料、数量、图样的⽐例，代号和图样的责任⼈签名和单位名称等。

标题栏的⽅向与看图的⽅向应⼀致。

（2）⼀组图形⽤以表达零件的结构形状，可以采⽤视图、剖视、剖⾯、规定画法和简化画法等表达⽅法表达。

（3）必要的尺⼨反映零件各部分结构的⼤⼩和相互位置关系，满⾜零件制造和检验的要求。

（4）技术要求给出零件的表⾯粗糙度、尺⼨公差、形状和位置公差以及材料的热处理和表⾯处理等要求。

⼆、视图
三、全剖半剖
为了辅助了解物体内部结构及相关参数，有时候需要对物体进⾏剖切所得的视图分为全剖视图和半剖视图。

全剖视图：⽤剖切⾯完全的剖开物体所得到的剖视图称为全剖视图
半剖视图：当物体具有对称平⾯时，向垂直于对称平⾯的投影⾯上投影所得的图形，可以对中⼼线为界，⼀半画成剖视图，另⼀半画成视图，称为半剖视图。

机械制图与识图基础知识培训

DWG、DXF等。这些工程图纸可以直接用于生产加工或技术交流。
CAD软件提高机械制图效率和质量的方法
标准化和模板化
CAD软件支持标准化和模板化的设计方式。设计师可以创建标准的零件库和符号库，以便在后续的设计中重复使用。此外，还可以利用模板功能，快速生成符合规范要求的图纸格式。
参数化设计
CAD软件支持参数化设计功能，设计师可以通过定义参数和约束条件，实现零件的自动调整和优化。参数化设计可以大大提高设计效率和质量，减少人工修改的工作量。
零件图与装配图的识读
了解零件图与装配图的内容、表达方法及识读步骤。
视图表达方法
基本视图、向视图、局部视图和斜视图等表达方法的应用。
实际案例分析与讨论
通过具体案例，加深学员对机械制图实际应用的理解。
未来机械制图发展趋势预测
数字化与智能化
随着计算机技术的发展，机械制图将越来越数字化和智能化，如三维建模、虚
作用
表达设计思想、指导生产、技术交流、科研及教学等。
机械制图发展历程
01
02
03
古代
简单图形与符号表示机械结构。
近代
投影原理的引入，图形表达更加准确。
现代
计算机技术的发展，制图技术不断更新，三维建模与仿真技术的广泛应用。
机械制图应用领域
01
02
03
04
机械设计
用于表达设计思想，指导生产制造。
视图表达与投影原
03
理
视图类型及特点
基本视图
包括主视图、俯视图、左视图、右视图、仰视图和后视图，
用于表达机件的外形。
向视图
可以自由配置的视图，用于表达机件的某一部分形状。

机械制图基本知识培训资料

投影法分类及特点
中心投影法
所有投射线从同一投影中心出发的投影方法，能够真实反映物体的形状和大小，但作图复杂。
平行投影法
投射线相互平行的投影方法，分为正投影法和斜投影法。正投影法投射线与投影面垂直，斜投影法投射线与投影面倾斜。平行投影法作图简便，但不能真实反映物体的形状和大小。
三视图形成原理及对应关系
比例、字体和线型规定
• 比例：图中图形与其实物相应要素的线性尺寸之比称为比例。需要按比例绘制图样时，应由规定的系列中选取适当的比例。为了能从图样上得到实物大小的真实感，应尽量采用原值比例（1:1），当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。
• 字体：图样中书写的汉字、数字和字母等，必须做到字体工整、笔画清楚、间隔均匀、排列整齐。字体的高度（用h表示）的公称尺寸系列为1.8、2.5、3.5、5、7、10、14、20mm。如需书写更大的字，其字体高度应按的比率递增。
目的
表达设计思想，作为加工、装配、检验的技术依据；进行技术交流和指导生产的重要技术文件。
机械制图发展历程
手工绘图时代
早期，人们通过手工绘制图纸来表达机械结构和设计要求。
智能化绘图时代
未来，随着人工智能和机器学习等技术的发展，机械制图将实现更高程度的自动化和智能化。
计算机辅助绘图时代
随着计算机技术的发展，CAD等绘图软件广泛应用于机械制图领域，提高了绘图效率和准确性。
。
05
装配图绘制技巧与注意事项
装配图内容组成要素
一组视图
包括基本视图、向视图、局部视图等，用于表达装配体的整体和局部结构。
必要的尺寸
包括装配体的总体尺寸、装配尺寸、安装尺寸等，用于表达装配体的整体和配合关系。

机械制图图文培训知识

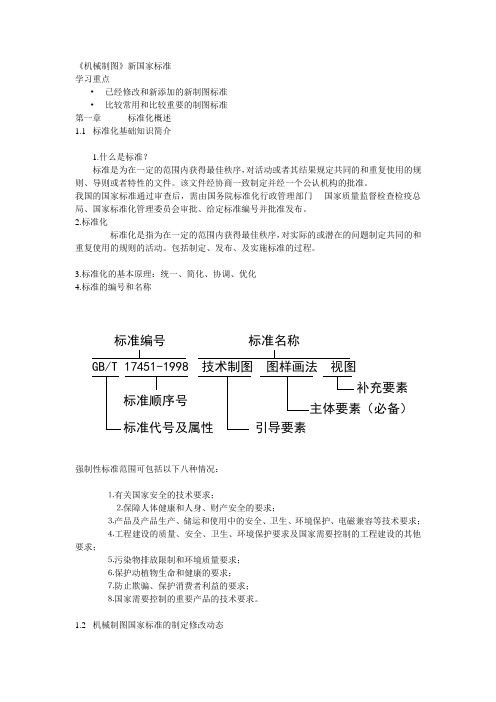

《机械制图》新国家标准学习重点• 已经修改和新添加的新制图标准 • 比较常用和比较重要的制图标准第一章标准化概述 1.1 标准化基础知识简介 1.什么是标准？标准是为在一定的范围内获得最佳秩序，对活动或者其结果规定共同的和重复使用的规则、导则或者特性的文件。

该文件经协商一致制定并经一个公认机构的批准。

我国的国家标准通过审查后，需由国务院标准化行政管理部门----国家质量监督检查检疫总局、国家标准化管理委员会审批、给定标准编号并批准发布。

2.标准化标准化是指为在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动。

包括制定、发布、及实施标准的过程。

3.标准化的基本原理：统一、简化、协调、优化4.标准的编号和名称强制性标准范围可包括以下八种情况：⒈有关国家安全的技术要求；⒉保障人体健康和人身、财产安全的要求；⒊产品及产品生产、储运和使用中的安全、卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护要求及国家需要控制的工程建设的其他要求；⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。

1.2 机械制图国家标准的制定修改动态标准代号及属性标准顺序号引导要素主体要素（必备）补充要素标准名称标准编号GB/T 17451-1998 技术制图图样画法视图机械制图剖面符号技术制图图样画法剖面区域的表示方法机械制图图样画法图线技术制图图线技术制图字体技术制图比例GB/T 4457.5-1984GB/T 4457.5-1984GB/T 17453-1998GB/T 4457.4-1984GB/T 4457.4-2002GB/T 17450-1998GB/T 14691-1993GB/T 4457.3-1984GB/T 14690-1993GB/T 4457.2-1984技术制图图纸幅面及格式GB/T 14689-1993GB/T 4457.1-1984基本规定分类标准编号现行标准名称现行标准编号1985年起实施的国家标准基本表示法技术制图简化表示法第2部分：尺寸注法机械制图表面粗糙度符号、代号及其注法技术制图圆锥的尺寸和公差注法机械制图图样画法尺寸公差与配合注法机械制图尺寸注法机械制图轴测图机械制图装配图中零、部件序号及其编排方法技术制图图样画法指引线和基准线的基本规定技术制图简化表示法第1部分：图样画法机械制图图样画法剖视图和断面图技术制图图样画法剖视图和断面图机械制图图样画法视图技术制图图样画法视图GB/T 131-1993GB/T 131-1983GB/T 15754-1995-GB/T 4458.5-2003GB/T 4458.5-1984GB/T 16675.2-1996GB/T 4458.4-2003GB/T 4458.4-1984GB/T 4458.3-1984GB/T 4458.3-1984GB/T 4458.2-2003GB/T 4458.2-1984GB/T 4457.2-2003-GB/T 16675.1-1996GB/T 4458.6-2002GB/T 17452-1998GB/T 4458.1-1984GB/T 4458.1-2002GB/T 17451-1998分类标准编号现行标准名称现行标准编号1985年起实施的国家标准1985年起实施的国家标准现行标准编号现行标准名称标准编号分类GB/T 4459.1-1984GB/T 4459.1-1995---GB/T 19096-2003GB/T 4460-1984GB/T 4460-1984机械制图螺纹及螺纹紧固件表示法机械制图齿轮表示法机械制图花键表示法机械制图弹簧表示法机械制图中心孔表示法机械制图动密封圈表示法机械制图滚动轴承表示法技术制图图样画法未定义形状边的术语和注法机械制图机构运动简图符号GB/T 4459.2-1984GB/T 4459.3-1984GB/T 4459.4-1984GB/T 4459.5-1984GB/T 4459.2-2003GB/T 4459.3-2000GB/T 4459.4-2003GB/T 4459.5-1999GB/T 4459.6-1996GB/T 4459.7-1998特殊表示法图形符号第二章制图的基本规定 2.1 制图基本规定概述 “基本规定”有两层含义：一是通用性，无论是机械图样还是建筑图样，只要是技术图样都使用。

机械制图机械基础知识培训教程

工件的“六点定位原理”。
PPT文档演模板
机械制图机械基础知识培训教程
•
PPT文档演模板
•工件的六点定位
机械制图机械基础知识培训教程
• 3).工件定位的几种情况
• • ⑴ 完全定位 • 用六个支承点限制工件的六个自由度称之为完全定位。
• ⑵ 不完全定位
• 在保证加工精度要求的前提下，有时不需要限制工件的六个自由
•
PPT文档演模板
机械制图机械基础知识培训教程
•1.工件的定位
• 1）.自由度概念
•
在空间建立三个相互垂直的坐标轴OX、OY、OZ，根据力学原
• 理可知，任何一个不受限制的物体对这三个坐标轴有六个独立的运
动：沿三个坐标轴的移动（用X、Y、Z表示）和绕三个坐标轴的转
动（用X、Y、Z表示），每个独立的运动称为物体的一个自由度。
• 面为基准。
•
根据基准的不同功用，可将其分为两大类：
• ⑴ 设计基准。在零件设计图上所采用的基准称设计基准。
• ⑵ 工艺基准。凡零件在加工、测量、装配等工艺过程中所使用的基准
统称为工艺基准。
•
工艺基准可分为以下几种：
• 1）装配基准，即零件装配时用以确定它在机器中所处位置的基准。
• 2）测量基准，用以测量工件已加工表面所依据的基准。
• 3）工序基准，工序图中用以确定被加工表面所依据的基准。
• 4）定位基准，用以确定工件在机床或夹具中正确位置所依据的基准。
PPT文档演模板
机械制图机械基础知识培训教程
• 5).定位基准的选择 • 粗基准的选择 • • 选择粗基准的原则是应保证用粗基准定位所加工出的精基准有
较高的精度。具体选择方法如下： • ⑴ 若工件有不加工表面，则选择不加工表面为粗基准。 • ⑵ 若工件所有表面都需要加工，则可依据下述原则选择： • 以有较高要求加工质量的表面为粗基准。 • 以加工余量最小的表面为粗基准。 • 选择光洁、平整、面积足够大、装夹可靠的表面为粗基准。 • ⑶ 粗基准原则上只能使用一次。

2024版机械制图(识图培训)讲解

线型分类及应用场景
线型分类
实线、虚线、点划线、双点划线等。
应用场景
不同类型的线型在图纸中表示不同的含义，如实线表示可见轮廓线，虚线表示不可见轮廓线等。
字体、箭头等符号规定
01
02
03
字体规定
图纸中的文字应使用规定的字体，如仿宋体、长仿宋体等。
箭头规定
箭头用于表示尺寸线的方向或指引线，应使用规定的形状和大小。
作用
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。
投影法分类与特点
分类
投影法分为中心投影法和平行投影法两大类。其中，平行投影法又分为斜投影法和正投影法。
特点
正投影法具有真实性、积聚性和类似性等特点，能准确地表达出物体的形状结构，而且度量性好，作图简便。因此，在机械制图中被广泛采用。
剖视图应用
通过实例分析，讲解全剖、半剖和局部剖等剖视图的应用场合和绘制方法。
VS
断面图应用
介绍移出断面和重合断面的概念及应用，通过实例分析断面图的绘制方法。
零件图识读步骤和注意事项
识读步骤
了解零件的名称、材料、比例等基本信息；分析视图表达方法，想象零件形状；了解尺寸标注和技术要求。
注意事项
注意图纸中的标题栏、明细栏等信息；留意视图中的剖面线、虚线等表达；关注尺寸标注的完整性和合理性。
相贯线绘制
分析两曲面立体的相对位置和形状，确定相贯线的形状和投影特性，再绘制相贯线的投影。
注意问题
在绘制截交线和相贯线时，要注意可见性判断和线型选择。
组合体三视图绘制实例分析
组合体类型了解组合体的类型，如叠加型、切割型、综合型等。

机械制图基本知识-培训

3）平面倾斜于投影面
投影△klm面积变小。
制图原则（二）
物体的三面投影
1.三面投影图的形成三投影面体系由三个相互垂直的投影面所组成。
2.物体在三投影面体系中的投影正面投影—由前向后投影；水平面投影—由上向下投影；侧面投影—由左向右投影。
3.三投影面的展开规定：正面V保持不动。水平面H绕OX轴向下旋90ο，侧面W绕OZ轴向右旋转90ο。
机械制图基础培训
点击此处添加正文，文字是您思想的提炼，请言简意赅的阐述您的观点。
目的
绪论
制图原则
视图、尺寸、技术要求等基本知识
螺纹与弹簧画法
图纸输出
貳
点击此处添加小标题
壹
点击此处添加小标题
目录
目的
了解制图国家标准学会运用工具绘制简单图形图面清晰明了、标注完整准确、利于加工及检验
掌握机械制图国家标准的基本规定。掌握常用的几何作图方法。
3）直线倾斜于投影面在该面上的投影长度变短，即：ef=Efcosα
制图原则（二）
点、直线、平面的投影
正投影法的主要特性
3.平面的投影平面的投影一般仍是相类似的平面图形，在特殊情况下积聚为直线。
1）平面平行于投影面
投影△abc反映空间平面△ABC的真实形状。
2）平面垂直于投影面
在投影面上的投影积聚为直线。
范例
螺纹与弹簧画法
螺纹标准件画法：
螺纹的要素1.螺纹牙形在通过螺纹轴线的剖面上，螺纹的轮廓形状，称为螺纹牙形。它有三角形、梯形、锯齿形和矩形等。不同的螺纹牙形，有不同的用途。2.螺纹直径（1）大径（公称直径）是螺纹的最大直径。（2）小径是螺纹的最小直径。（3）中径在大径与小径圆柱之间有一假想圆柱。3.螺纹线数n有单线和多线之分。4.螺距P和导程S螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。同一条螺旋线上相邻两牙在中径线上对应两点的轴向距离，称为导程。5.旋向螺纹分右旋和左旋两种，顺时针旋转时旋入的螺纹，称为右旋螺纹；逆时针旋转时旋入的螺纹，称为左旋螺纹。工程上常用右旋螺纹。

机械制图基础知识培训

3.1移出断面图 3.2重合断面图
图形应画在视图之外，轮廓线用粗实线绘制。
图形应画在视图之内，断面轮廓线用细实线绘制。
机械制图的基础知识——图样画法
4.第一角投影法与第三角投影法
相同点：都是平行正投影法不同点： 1.观察者、物体和投影面的相对位置不同第一角投影：观察者→物体→投影面第三角投影：观察者→投影面→物体 2.基本投影面的展开方式和基本视图的配置不同
弦长 1、弦长和弧长的尺寸界线应该平行及弧于该弦（或该弧）的垂直平分线，当长弧度较大时，可沿径向引出尺寸界线。 2、弦长的尺寸线为直线，弧长的尺寸线为圆弧。 3、弧长的尺寸数字上方，须用细实线画出符号“︵”。
机械制图的基础知识——尺寸注法
3.尺寸线标注常见形式及画法
项目球面说明 1、标注球面直径和半径时，应在符号 “Φ”和“R”前再加注符号“S” 2、对于螺钉、铆钉的头部、轴（包括螺杆）及手柄的端部等，在不致引起误解时，可省略符号“S”。 1、正截面为正方形的结构，可在正方形边长尺寸之前加注符号“□”或以 “边长×边长”的形式标注。图例
机械制图的基础知识——图样画法
4.第一角投影法与第三角投影法
练习：用第一脚投影和第三角投影绘制以下零件的6个视图：主视图、左视图、俯视图、右视图、仰视图、后视图
机械制图的基础知识——图样画法
机械制图的基础知识——尺寸注法
1.尺寸的组成
GB/T4458.4-2003 《机械制图尺寸注法》 GB/T16675.2-1996 《技术制图简化表示法第2部分：尺寸注法》
正方形结构角度
1.角度尺寸的尺寸界线应沿径向引出，尺寸线应画成圆弧，其圆心是该角的顶点，尺寸线的终端应画成箭头。 2.角度数字一律写成水平方向，一般注写在尺寸线的中断处（a），必要时可按照（b）形式标注。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

垂直，物体在两投影面体系中可得到物体的两个视图。有时物体在两投影面体系中得到的两个视图也不能唯一地确定物体的形状。
•此三个物体在两投影面体系中的投影是完全相同的。
三投影面体系
在两投影面体系V/H的基础上，再增加一个同时垂直于V面和H面的投影面W，便形成了三投影面体系．
三视图的形成
主、俯视图长对正主、左视图高平齐俯、左视图宽相等
练习: 指出三视图
上的点在物体上的位置
练习: 指出物体上的红色棱线在三视图中的位置
基本几何体的三视图
•基本几何体分为平面立体和曲面立体。平面立体由平面围成，常见的有棱柱和棱锥。曲面立体由曲面、或曲面和平面围成，常见的有圆柱、圆锥和圆球等。
•1、形体分析法： • 分析组合体由哪些基本几何体组合而成，找出每个基本几何体 • 的投影，想像出其空间形状，再根据各基本几何体的组合方式 • 和相对位置，想像出整体的空间形状。 •2、线、面分析法： • 对于物体上投影重叠或位置倾斜而不易看懂的局部形状，利用 • 直线和平面的投影特性去加以分析。
三视图之间的三等关系：
主视图与俯视图之间应保持长度相等；主视图与左视图之间应保持高度相等；俯视图与左视图之间应保持宽度相等。
主、俯视图长对正主、左视图高平齐俯、左视图宽相等
•“三等关系”不仅适用于整个物体，也适用于物体的每一条线，每一个面，每一局部的投影。
点在三投影曲面立体的三视图
被切割曲面立体的三视图平面切割曲面立体
所产生的交线称为截交线
多个平面切割圆柱体
组合体视图
•组合体：由基本几何体组合而成的物体 •组合体的组合形式： •1、叠加形式 •2、切割形式 •3、以上两种形式的综合
组合体相邻两表面的相对位置有三种情况：共面、相切、相交
组合体相邻的曲面与曲面相交称为相贯，产生的交线称为相贯线
直径不相等的两圆柱面垂直相贯
•上图为外圆柱面垂直相贯 •下图为内圆柱面垂直相贯
•相贯线向直径较大的圆柱面一侧弯曲
直径相等的两圆柱面垂直相贯
•相贯线为两段相交于两圆柱面中心线交点的直线
组合体看图方法
利用形体分析法，辅以线、面分析法
三视图是在三投影面体系中得到的
•形成过程： •1、物体正放在三投影面体系中（物体的主要表面与投影面平行）； •2、用正投影法分别向三个投影面进行投影，得到物体的三视图，即主视图、俯视图和左视图•。主视图：由前向后投影，在V面上得到的投影；
•俯视图：由上向下投影，在H面上得到的投影； •左视图：由左向右投影，在W面上得到的投影．
实形。
斜投影法（补充）特点：
① 投影线相互平行； ② 投影线倾斜于投影面；
③ 投影的形状和大小类似于
实形。
正投影的特征
直线的投影特征 ① 直线平行于投影面时，投影等
于实长； ② 直线垂直于投影面时，投影积
聚成一点； ③ 直线倾斜于投影面时，投影小
于实长。平面的投影特征 ① 平面平行于投影面时，投影大
小和形状等同于实形； ② 平面垂直于投影面时，投影积
聚成一线； ③ 平面倾斜于投影面时，投影为
小于实形的类似形。
视图
物体的正投影称为视图，物体在一个投影面上只能得到一个方向的视图；物体的一个投影或视图不能唯一地确定物体的形状。
物体在两投影面体系中的投影
两投影面体系：两投影面V/H互相
•点的正面投影和水平投影的连线垂直于OX轴； •点的正面投影和侧面投影的连线垂直于OZ轴； •点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
上图：
已知点a和点b的正面投影和水平投影，分别求出它们的侧面投影
•上图：
已知点a和点b的正面投影和侧面投影，分别求出它们的水平投影
上图：物体的三视图
最新机械制图基础知识培训
2020年5月31日星期日
•50分钟
9点
开始
10点
休息
•20分钟
10：30
开始
11：50
结束
•10分钟
•40分钟
投影
点投影法特点:
① 光源为一点, 称为点光源；
② 所有投影线相交于光源； ③ 投影类似于实形。正投影法
特点： ① 投影线相互平行； ② 投影线垂直于投影面； ③ 投影的形状和大小等同于
• 的投影在三视 • 图中的位置关 •系
•下图：物体红色面的
• 投影在三视图 • 中的位置关系
物体不可见部分在三视图中的表示
•可见部分的轮廓用粗实线表示； •不可见部分用虚线表示； •中心线和轴线用点划线表示。 •粗实线或实体线的宽度是其它各类线的2或3倍。
总结
直线的投影特征 ① 直线平行于投影面时，投影等于实长； ② 直线垂直于投影面时，投影积聚成一点； ③ 直线倾斜于投影面时，投影小于实长。平面的投影特征 ① 平面平行于投影面时，投影大小和形状等同于实形； ② 平面垂直于投影面时，投影积聚成一线； ③ 平面倾斜于投影面时，投影为小于实形的类似形。三视图之间的三等关系：主视图与俯视图之间应保持长度相等；主视图与左视图之间应保持高度相等；俯视图与左视图之间应保持宽度相等。
•下图：物体红色棱线
• 的投影在三视 • 图中的位置关 •系
•上图：物体红色点的
• 投影在三视图 • 中的位置关系
•下图：物体红色面的
• 投影在三视图 • 中的位置关系
•上图：物体红色点的
• 投影在三视图 • 中的位置关系
•下图：物体红色棱线
• 的投影在三视 • 图中的位置关 •系
•上图：物体红色棱线
•3、将三个视图放在一个平面上（V 面不动，H面向下旋转90º ，W面向右旋转90º）。 •4、去掉投影面边框。
三视图的投影关系
三视图与物体空间方位的关系：
主视图反映物体上下、左右位置，即物体的高和长；
俯视图反映物体左右、前后位置，即物体的长和宽；
左视图反映物体的上下、前后位置，即物体的高和宽。
直线和平面的投影特性：
1、投影图上的一条线：可能是一个平面的投影，可能是两个平面的交线，某个曲面的轮廓线。
2、投影图上的一个封闭线框：可能是一个面的投影，也可能是一个孔的投影。
