三鼎STS 722全站仪操作说明书三鼎sts-722全站仪操作说明书快捷操作指南。
――打造出中国测绘仪器高端三鼎sts-722系列全站仪快速操作指南*关上下激光方法：本系列全站仪为开机自动关上下激光，如果T5800平对中过程完成，请进入“☆”键，进入“补偿”功能，点“退出”即可，要再次打开下激光，重新进入“补偿”功能即可。
*功能按键了解：im――字母/数字切换menu――菜单键esc――退出键ent――确定键bs――删除键，删除光标前的字符page――翻页键，凡是屏幕右上角存有“1/2”或“1/3”，则表示有几页内容可查看☆――常用设置键，包含新建作业、edm(设置棱镜、并无棱镜目标类型、修改棱镜常数)、补偿功能、指向功能*快捷键了解：除了数字“6”，其余每一个数字代表一种便捷功能，在“基本测量”界面下使用快捷功能有效。
“-”：轻易步入放样界面；“.”：轻易测距或测座标功能；“0”：水平角复置零或设角；“1”：步入后方交会功能；“2”：步入悬高测量功能；“3”：步入对边测量功能；“4”：步入面积测量功能；“5”：步入道路设计和放样；“7”：步入快速设立东站功能；“8”：步入快速定向后视功能；“9”：步入快速座标采点功能。
*设置作业、测站、后视操作步骤：1、设置作业：先步入“☆”键，新建“作业”，（按f4）,输出作业名称，例如“20210101”，点“确认”（按f4），作业设置顺利。
2、在“基本测量”界面，（按“7”），步入“测站”，输出斥责、仪器低、测站座标no、e0、zo，点“留存”（按f4），测站顺利。
3、在“基本测量”界面，（按“8”），步入“定向”，挑选“座标定向”（按f2）,输出斥责、棱镜低、后视座标nbs、ebs、zbs，点“留存”（按f4），发生“照准后视点”提示信息，此时对准后视点，例如须要朱炎皇后视座标，点“检查”（按f1）,查阅结果推论与否恰当。
如果不须要朱炎皇，点“确认”（按f4），后视定向顺利。
前言非常感谢您选购三鼎STS700(750/720)(R)系列全站仪！本手册使用范围：适用于STS700(R)系列全站仪。
STS720/750全站仪装有红外光电测距仪。
STS720/750L 全站仪装有红外激光测距仪。
STS720/750R全站仪装有红色可见激光、无需棱镜测距的测距仪。
本手册中作有“”的部分仅适用于STS720/750R型全站仪。
使用仪器之前请仔细阅读！特点：1、强大的内置软件功能STS700(R)系列全站仪精细的内置软件设计，一目了然的菜单结构和丰富、实用的应用程序，在工程测量和放样中尤其能大显身手。
2、操作简单STS700(R)系列全站仪拥有丰富的功能按键、字符与数字完美结合的输入模式，简单、实用、方便，即使是没多少测量经验的工程师也能快速掌握。
3、绝对数码度盘预装绝对数码度盘，仪器开机即可直接进行测量。
即使中途重置电源，方位角信息也不会丢失。
4、免棱镜测距该系列全站仪中带激光测距的STS720/750R的免棱镜测距功能可直接对各种材质、不同颜色的物体（如建筑物的墙面、电线杆、电线、悬崖壁、山体、泥土、木桩等）进行远距离、高精度的测量。
对于那些不易到达或根本无法到达的目标，带来了特别的福音。
5、高精度长测程STS700(R)系列全站仪在单棱镜下测程可达到2.4km。
6、优秀的防水防尘功能STS700(R)系列全站仪具备防水防尘功能，实现了全站仪硬件性能的又一突破。
12注意事项：1、 日光下测量应避免将物镜直接对准太阳。
建议使用太阳滤光镜以减弱这一影响。
2、 避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3、 仪器不使用时，应将其装入箱内，置于干燥处，并注意防震、防尘和防潮。
4、 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至适应环境温度后再使用。
5、 若仪器长期不使用，应将电池卸下分开存放。
并且电池应每月充电一次。
6、 运输仪器时应将其装于箱内进行，运输过程中要小心，避免挤压、碰撞和剧烈震动。

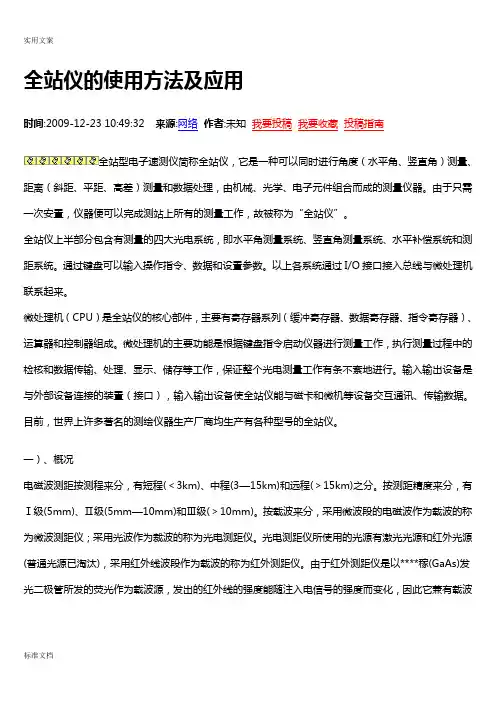

全站仪的使用方法及应用时间:2009-12-23 10:49:32 来源:网络作者:未知我要投稿我要收藏投稿指南全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。
由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。
全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
一）、概况电磁波测距按测程来分，有短程(＜3km)、中程(3—15km)和远程(＞15km)之分。
按测距精度来分，有Ⅰ级(5mm)、Ⅱ级(5mm—10mm)和Ⅲ级(＞10mm)。
按载波来分，采用微波段的电磁波作为载波的称为微波测距仪；采用光波作为裁波的称为光电测距仪。
光电测距仪所使用的光源有激光光源和红外光源(普通光源已淘汰)，采用红外线波段作为载波的称为红外测距仪。
由于红外测距仪是以****稼(GaAs)发光二极管所发的荧光作为载波源，发出的红外线的强度能随注入电信号的强度而变化，因此它兼有载波源和调制器的双重功能。
GaAs发光二极管体积小，亮度高，功耗小，寿命长，且能连续发光，所以红外测距仪获得了更为迅速的发展。
本节讨论的就是红外光电测距仪。
（二）、测距原理欲测定A、B两点间的距离D，安置仪器于A点，安置反射镜于B点。

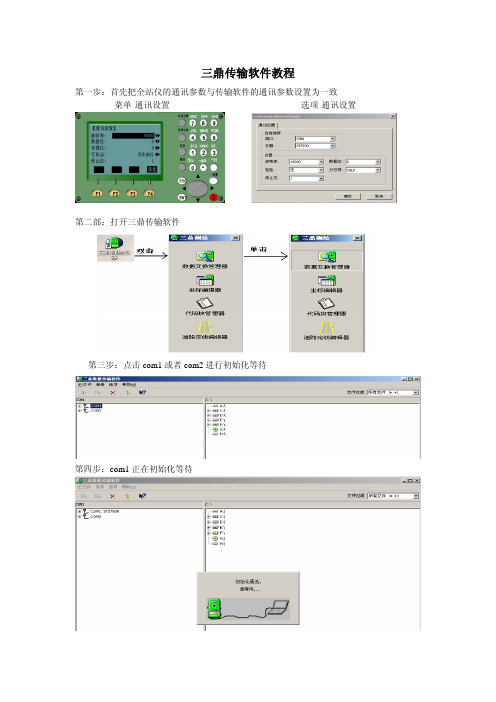

三鼎传输软件教程
第一步：首先把全站仪的通讯参数与传输软件的通讯参数设置为一致
菜单-通讯设置 选项-通讯设置
二部：打开三鼎传输软件
第
第三步：点击com1或者com2进行初始化等待
第四步：com1正在初始化等待
第五步：代码块、作业组等数据均已打开，表示com1成功连通。
第六步：打开作业组的下拉菜单，找到作业一的测量数据块。
第七步：按住测量数据块，拖动到右边的电脑路径，选择保存。
第八步：选择保存输出的格式（如：GSI）后，点击“OK”即保存到电脑路径。
此保存的“GSI”格式用“记事本”打开不是所测的边角数据，如要边角数据则需将“GSI”格式转换为“HVS”格式，方法如下：
第九步：将“GSI”格式转换为“HVS”格式
如需坐标数据，步骤如下
第十步：打开坐标编辑器
第十一步：打开坐标编辑器后，出现下图界面，点击界面中“文件”
第十二步：点击“文件”后选择“打开”，出现下图对话框
第十四步：打开测量数据所在磁盘，并选择所需数据的“GIS”格式文件后点击“打开”即为坐标数据。

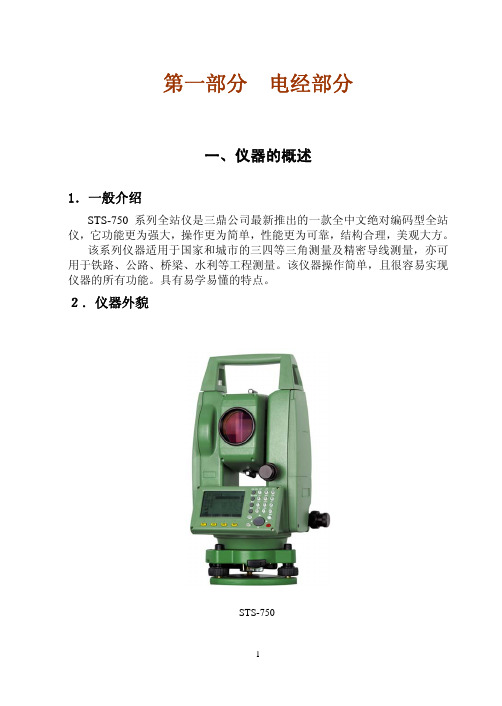

第一部分电经部分一、仪器的概述1．一般介绍STS-750系列全站仪是三鼎公司最新推出的一款全中文绝对编码型全站仪，它功能更为强大，操作更为简单，性能更为可靠，结构合理，美观大方。
该系列仪器适用于国家和城市的三四等三角测量及精密导线测量，亦可用于铁路、公路、桥梁、水利等工程测量。
该仪器操作简单，且很容易实现仪器的所有功能。
具有易学易懂的特点。
２．仪器外貌二、光机系统1.仪器的结构该系列全站仪测角部分包含有望远镜、垂直、水平编码度盘及电子读数系统，水准器、横轴，竖轴，水平、垂直制微动，对中器，基座等。
1）望远镜组望远镜分目镜、物镜及调焦三大部分，调焦属外调焦式，以纹的转动转换为内调焦透镜的滑动，要求是转动舒适，灵活，无卡位，晃动的现象出现。
目镜部分分为目镜和镀有十字丝和视距丝的分划板。
2）横轴组横轴组由横轴，横轴两端轴承等主要部分组成。
横轴在轴承内应能灵活，无晃动的转动，同时在结构上应垂直于竖轴，而且在运动中保持不变位置，横轴左端安置着竖直编码盘部分，横轴中部装有望远镜和供初步瞄准用的光学瞄准器。
横轴右端安置着滑环部分。
在结构上，垂直盘安置在横轴端部的正确位置应满足下列要求：A.垂直盘刻划中心需和横轴中心共心；B.垂直盘的分划面应垂直于横轴。
3）手提组手提组是通过两颗紧固螺钉固定在左右支架上面。
便于仪器的拿放。
4) 粗瞄准器组粗瞄准器组是安装在测距头扣盖上，供初步瞄准目标用，靠近望远镜物镜那边，是安置有“＋”或“△”型的平面玻璃。
靠近望远镜目镜这边的是一块放大镜，可以清楚放大地看到“△”或“＋”符合。
初瞄准器轴应与视准轴同轴。
5) 竖轴组竖轴组是由竖轴，套轴，水平编码盘，CCD支架，下壳等主要部件组成。
竖轴系的作用是使望远镜，照准部及CCD光电传感器绕垂线水平旋转。
该轴系属于半运动式圆柱形轴，在结构上有下列优点：A.同样参数条件下，晃动角比标准圆柱形轴小得多；B.具有自动定中心作用，置中精度高；C.摩擦力矩小，而磨性好，转动平稳灵活；D.温度对轴系影响小，研磨工作量小，便于批量生产。
全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。
由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。
二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理机联系起来。
三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。
微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。
四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。
不同型号的全站仪，其具体操作方法会有较大的差异。
下面简要介绍全站仪的基本操作与使用方法。
（一）全站仪的操作与使用1.全站仪的基本操作与使用方法（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。
②按电池盒的顶部直至听到“咔嚓”响声。
③向下按解锁钮，取出电池。
2）仪器的安置。
①在实验场地上选择一点，作为测站，另外两点作为观测点。
②将全站仪安置于点，对中、整平。
③在两点分别安置棱镜。
3）竖直度盘和水平度盘指标的设置。
①竖直度盘指标设置。
松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。
随即听见一声鸣响，并显示出竖直角。
②水平度盘指标设置。
松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。
随即一声鸣响，同时显示水平角。
至此，竖直度盘和水平度盘指标已设置完毕。
三鼎全站仪操作范文
在操作三鼎全站仪之前，我们首先需要了解它的基本组成和功能。
主
机是全站仪的核心，它负责接收和处理测量数据。
测量杆上装有一个望远镜，可以观测目标点，并通过红外线或激光发射器发射信号到目标点。
操作三鼎全站仪的步骤如下：
步骤1：设置三鼎全站仪
首先，我们需要选择一个平稳的测量点，并将三鼎全站仪放置在上面。
确保全站仪底座平稳，并使用调平螺丝将其水平调节。
步骤2：对准目标点
使用望远镜观测目标点，并将其对准在十字线的中心。
通过调节测量
杆的高度和角度使得目标点位于视野中心。
步骤3：进行水平角和垂直角的测量
在测量过程中，我们需要按下仪器上的相应按钮来进行水平角和垂直
角的测量。
在测量水平角时，我们需要将仪器的水平轴与目标点对齐，并
在屏幕上读取测量结果。
在测量垂直角时，我们需要将仪器的垂直轴与目
标点对准，并同样在屏幕上读取测量结果。
步骤4：测量斜距
斜距是指从测站到目标点的直线距离。

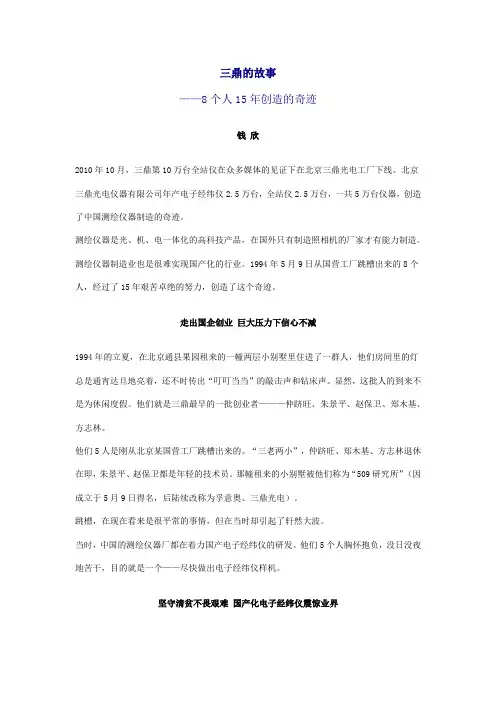

三鼎的故事——8个人15年创造的奇迹钱欣2010年10月，三鼎第10万台全站仪在众多媒体的见证下在北京三鼎光电工厂下线。
北京三鼎光电仪器有限公司年产电子经纬仪2.5万台，全站仪2.5万台，一共5万台仪器，创造了中国测绘仪器制造的奇迹。
测绘仪器是光、机、电一体化的高科技产品，在国外只有制造照相机的厂家才有能力制造。
测绘仪器制造业也是很难实现国产化的行业。
1994年5月9日从国营工厂跳槽出来的8个人，经过了15年艰苦卓绝的努力，创造了这个奇迹。
走出国企创业巨大压力下信心不减1994年的立夏，在北京通县果园租来的一幢两层小别墅里住进了一群人，他们房间里的灯总是通宵达旦地亮着，还不时传出“叮叮当当”的敲击声和钻床声。
显然，这批人的到来不是为休闲度假。
他们就是三鼎最早的一批创业者———仲跻旺、朱景平、赵保卫、郑木基、方志林。
他们5人是刚从北京某国营工厂跳槽出来的。
“三老两小”，仲跻旺、郑木基、方志林退休在即，朱景平、赵保卫都是年轻的技术员。
那幢租来的小别墅被他们称为“509研究所”（因成立于5月9日得名，后陆续改称为孚意奥、三鼎光电）。
跳槽，在现在看来是很平常的事情，但在当时却引起了轩然大波。
当时，中国的测绘仪器厂都在着力国产电子经纬仪的研发。
他们5个人胸怀抱负，没日没夜地苦干，目的就是一个——尽快做出电子经纬仪样机。
坚守清贫不畏艰难国产化电子经纬仪震惊业界白手起家的他们，除了两台开发用的电脑外，什么设备也没有，所有的零件都是外协加工，质量较差，也没有检测工具，待到仪器组装时，经常因尺寸加工不到位而装不上。
于是大家齐上阵，用砂纸、刮刀、研磨等手工的方式进行修研，弄得每个人满手水泡，疼痛难忍。
他们又借来一台小钻床，装上铣刀修改。
为修配零件，他们花5000元购买了一台台式车床。
车床到的时候，大家手拉肩扛，费了九牛二虎之力才把它搬进屋里。
尽管这个车床精度很差，却也解决了大问题。
就是在这样艰苦的条件下，在小作坊式的环境中，1995年1月，实用的、国产化电子经纬仪在三鼎诞生了。
三⿍STS750（R_L_C）系列全站仪操作⼿册⽬录前⾔ (1)⼀、仪器各部件名称及其功能 (5)1.1 各部件名称 (5)1.2 显⽰屏 (7)1.3 键盘 (8)1.4 固定键 (8)1.5 测量热触发键 (9)1.6 软按键（功能键） (9)1.7 符号 (9)1.8 图标 (10)1.9 菜单树 (10)1.10⾃动关机 (12)⼆、测量前的准备 (13)2.1 仪器开箱和存放 (13)2.2 安置仪器 (13)2.3 电池电量信息 (15)2.4 反射棱镜 (16)2.5 基座的装卸 (16)2.6 望远镜⽬镜调整和⽬标照准 (17)2.7 输⼊模式 (17)2.7.1 输⼊字符 (18)2.7.2 编辑字符 (19)2.7.3 删除字符 (19)2.7.4 插⼊字符 (20)2.8 点搜索 (21)2.9 通配符搜索 (24)三、常规测量 (25)3.1 距离测量注意事项 (25)3.2 EDM设置 (26)3.2.1 设置EDM模式 (26)3.2.2 设置测距类型 (26)3.2.3 设置棱镜常数 (27)3.2.4 设置⽓象数据 (28)3.2.5 格⽹因⼦的设置 (31)3.2.6 查看测距信号 (32)3.2.7 设置乘常数 (33)3.3 开始测量 (34)3.3.1 ⽔平度盘的设置 (34)3.3.2 设置测站和仪器⾼ (36)3.3.3 测量 (37)3.3.4 编码 (39)3.3.5 快速编码 (43)四、常⽤功能 (45)4.1 整平 (45)4.2 偏置测量 (47)4.3 删除最后⼀个记录 (49)4.4 主要设置 (50)4.5 ⾼程传递 (54)4.6 隐蔽点测量 (58)4.7 对边检查 (60)4.8 跟踪测量 (62)五、应⽤程序 (63)5.1 设置作业 (63)5.1.1 创建作业 (63)5.1.2 调⽤内存中的作业 (65)5.2 设置测站 (66)5.2.1 调⽤内存中的已知点—[检索] (66) 5.2.2 调⽤内存中的已知点—[列表] (68) 5.2.3 ⼿⼯输⼊坐标 (69)5.3 定向 (70)5.3.1 ⼿⼯输⼊⽅位⾓ (70)5.3.2 ⽤已知坐标进⾏定向 (71)5.3.3 残差显⽰ (77)5.4 启动应⽤程序 (78)5.5 测量 (78)5.5.1 单独点 (80)5.5.2 编码 (81)5.6 放样 (81)5.6.1.1 从作业中提取坐标 (81) 5.6.1.2 ⼿⼯输⼊放样点 (82) 5.6.2 极坐标放样 (84)5.6.3 正交法放样 (86)5.6.4 坐标差放样 (88)5.6.5 极坐标法 (90)5.7 ⾃由设站 (92)5.8 COGO (96)5.8.1 正算和反算 (96)5.8.1.1 正算 (96)5.8.1.2 反算 (100)5.8.2 交会 (101)5.8.2.1 ⽅向交会 (101)5.8.2.2 ⽅向-距离交会 (103) 5.8.2.3 距离-距离交会 (105) 5.8.2.4 四点交会 (107)5.8.3 垂⾜、偏距计算 (108) 5.8.3.1 垂⾜计算 (108)5.8.3.2 偏置点计算 (110)5.8.4 外延点计算 (112)5.9 对边测量 (114)5.9.1 折线对边 (114)5.9.2 射线对边 (116)5.10⾯积测量(平⾯) (118)5.11悬⾼测量 (121)5.12 道路 (124)5.12.1 ⽔平定线设计 (125) 5.12.2 编辑⽔平定线数据 (131) 5.12.3 删除⽔平定线数据 (133) 5.12.4 垂直定线设计 (134) 5.12.5 编辑垂直定线数据 (135) 5.12.6 删除垂直定线数据 (137)5.12.7 道路放样 (137)5.12.8 斜坡放样 (142)5.13 建筑轴线放样 (144)5.13.1 定义轴线 (144)5.13.2 移轴线 (147)5.13.4 放样 (149)六、⽂件管理 (152)6.1 作业 (152)6.1.1 选择作业 (152)6.1.2 新建作业 (153)6.1.3 删除所选作业 (155)6.2 已知点 (155)6.2.1 查找已知点 (156)6.2.2 增加已知点 (157)6.2.3 编辑已知点 (158)6.2.4 删除已知点 (159)6.3 测量点 (159)6.3.1 查看测量数据 (159)6.3.1.1 查看作业中的所有测量点 (159) 6.3.1.2 查看作业中指定的点名 (161) 6.3.2 删除测量数据 (163)6.4 编码 (163)6.4.1 输⼊编码 (163)6.4.2 查看编码 (165)6.4.3 删除编码 (166)6.5 初始化内存 (167)6.6 内存统计 (168)七、通讯设置 (170)⼋、数据传输 (172)九、系统信息 (173)⼗、导出/导⼊数据 (174)⼗⼀、USB发送/接收数据 (176)⼗⼆、存储器模式 (176)⼗三、检验与校正 (180)13.1 管⽔准器 (180)13.3 望远镜分划板 (181)13.4 视准轴与横轴的垂直度(2C) (182)13.5 竖盘指标零点⾃动补偿 (183)13.6 竖盘指标差( i ⾓)和竖盘指标零点设置 (184) 13.7 横轴误差补偿的校准 (185)13.8 光学对中器 (187)13.9 仪器常数(K) (188)13.10 视准轴与发射电光轴的平⾏度 (189) 13.11⽆棱镜测距 (190)13.12 基座脚螺旋 (190)13.13 反射镜有关组合件 (190)⼗四、技术参数 (192)⼗五、附件 (194)【附录A】数据通讯 (195)1、设置通讯参数 (195)2、数据传输 (196)A：下传数据 (196)B：上传数据 (199)3、坐标编辑 (201)A：新建坐标⽂件 (201)B：打开⽂件 (202)C：设置距离单位精度 (203)4、编码块编辑 (203)5、设计道路定线数据 (205)A：⽔平定线格式 (206)B：垂直定线格式 (207)【附录B】计算道路定线元素 (208)1、道路定线元素 (208)2、计算道路定线元素 (210)。
基本参数
测角原理：测角精度：自动垂直补偿器：
补偿器工作范围：
补偿精度：测程（无棱镜）：
测距精度：显示屏：防尘防水：工作温度：
绝对编码
2" / 5"
双轴液体光电式电子补偿器±4'
1"
300m（单棱镜5000m）
2mm+2ppm
图形:160×280像素,
IP55(依据标准:IEC60529) －20℃～+50℃
产品特性
中国测绘仪器高端，三鼎制造。
STS-750R系列全站仪，全球领先技术，精湛工艺制造，适应各种测量环境：高温、严寒、淋雨；胜任各大测量任务：测图、工程、建筑。
优异的防护及环境适应能力，使仪器在各种复杂恶劣的作业条件下工作性能稳定如常，随时保证测量成果的可靠性，确保最大程度的使用效率。
除具备750全站仪各项优秀技能外，750R全站仪优秀的免棱镜300m测量技术，还可以为您免去架设棱镜之苦，使测量工作更加方便快捷！
免棱镜全站仪还可用于：
◎ 隧道测量、采煤掘进、机库建设等，
◎ 可免去支架棱镜的工作，又快又准电力线测量和电力线线路放样
◎ 用于房产测量，特别是不规则大型
◎ 房屋的测量；大坝等大型建筑物的变形监测等
隧道测量大坝变形观测房产测量电力线测量
型号
STS-750R系列
详细参数。
