初学手机维修主板知识点手机维修已经成为了一个热门的行业，许多人都希望通过修理手机来获取收入。

而手机维修的核心就是修复手机主板，因此掌握手机维修主板知识点是非常重要的。

本文将介绍一些初学手机维修主板的关键知识点，帮助读者快速入门。

1. 主板的基本组成手机主板是手机的核心部件，它由多个组件组成。

其中最重要的组件是处理器、内存、存储芯片、电源管理芯片、射频模块等。

处理器负责执行手机的指令，内存用于存储数据，存储芯片用于存储操作系统和应用程序，电源管理芯片则负责管理手机的电源供应，射频模块负责无线通信。

2. 常见的主板故障在修复手机主板时，我们经常会遇到一些典型的故障。

例如，手机无法开机表示主板供电有问题，芯片失效则可能导致手机无法正常工作，而接触不良则会导致手机死机或者无法充电。

了解这些常见的故障现象可以帮助我们更快速地排除故障。

3. 使用工具修复手机主板需要使用一些专业的工具。

例如，万用表用于测试电路连接性和电压值，显微镜和热风枪用于焊接和拆卸芯片，各类电焊工具用于修复焊接问题。

掌握这些工具的使用方法对于初学者来说至关重要。

4. 理解主板电路图和原理图理解主板电路图和原理图是学习手机维修主板的一个重要环节。

电路图和原理图记录着手机主板各个组件之间的连接方式和工作原理。

初学者可以通过学习电路图和原理图，了解手机主板的工作原理以及各个部件之间的联系。

5. 掌握焊接技巧在手机主板维修中，焊接技巧是必不可少的。

初学者可以通过在线视频教程或参加培训课程来学习焊接技巧。

掌握良好的焊接技巧可以避免损坏主板，提高修复的成功率。

6. 软件问题与硬件问题在修理手机主板时，我们常常会面对软件问题和硬件问题。

软件问题可以通过重置手机或刷机等方式来解决，而硬件问题则需要修复或更换相应的零部件。

初学者应该了解如何分辨软件问题和硬件问题，并学会正确处理。

7. 持续学习与实践手机维修主板知识点非常庞大而复杂，初学者需要持续学习与实践。

主板常见故障维修详解主板无法开机，一般由供电电路问题，或时钟电路问题，或复位电路问题，或待机电压问题等引起的。

当主板出现无法开机故障时，可以按照下面的维修方向进行维修。

第1步：首先清洁主板，把主板上的灰尘清扫干净，以免妨碍检修。

然后目测一下，看主板上有无元器件烧坏、鼓包、虚焊。

接着反主板放好，插上假负载、电源各诊断卡，做好检修准备。

第2步：直接短路电源插座中的绿线和黑线，看是否可以开机。

如果此时不能加电，说明有严重的短路现象。

这时可以检查主板电源插座3.3V针脚对地阻值，如果对地阻值为0Ώ（正常为380Ώ左右），则可能的原因有：主板供电电路中的场效应管短路，或电源管理芯片短路，或滤波电容短路，或开机电路中的门电路短路等。

如果检测的主板电源插座的5V针脚对地阻值为0（正常为380Ώ左右），则应该是主板片出现芯片对地短路问题。

如果检测的主板电源插座的12V脚对地阻值为0（正常为380Ώ左右）,则应该是供电电路中的电源管理芯片短路或12V滤波电容短路。

如果检测的主板电源插座的紫线对地阻值为0，则应该是供电电路中的场效应管、南桥芯片、I\O芯片、门电路、紫色连接的滤波电容，或紫线连接的稳压二极管有短路问题。

第3步：如果强行加电时可以加电，则故障在软开机本身。

此时应重点检查软开机电路本身各与软开机电路有联系的其他电路，如COMS电池电压、POWER开关针电压、晶振损坏等。

第4步：检查COMS跳线，COMS跳线不正确也不能开机。

第5步：检查COMS电池电压，正常为2.6V以上，有些主板在电池电力不足时也不能开机。

第6步：检查发现，电源开关(POWER开关）针无3.3V或5V电压。

POWER开关的一端接地，一端接5V供电（紫线），中间会经过一些门电路、电阻等电子元件，如果没有5V 或3.3V电压到开关针，则从A TX电源5V（紫线）到电源开关之间的元件损坏。

第7步：检测南桥芯片旁边的晶振，此晶振的起振电压为0.5V各1.6V左右。

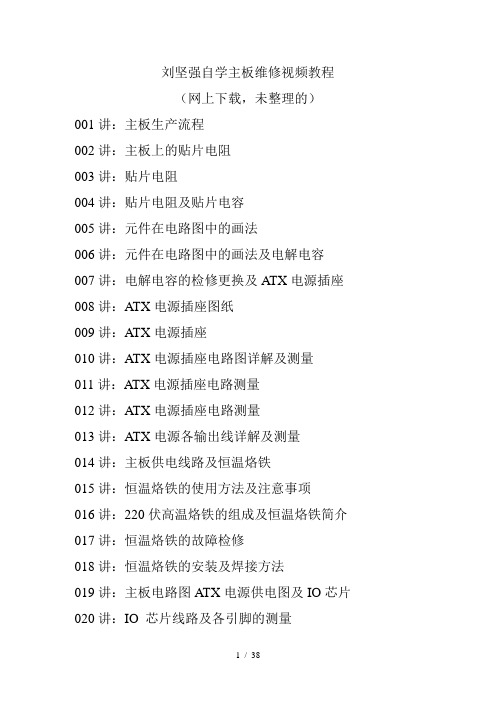

刘坚强自学主板维修视频教程（网上下载，未整理的）001讲：主板生产流程002讲：主板上的贴片电阻003讲：贴片电阻004讲：贴片电阻及贴片电容005讲：元件在电路图中的画法006讲：元件在电路图中的画法及电解电容007讲：电解电容的检修更换及ATX电源插座008讲：ATX电源插座图纸009讲：ATX电源插座010讲：ATX电源插座电路图详解及测量011讲：ATX电源插座电路测量012讲：ATX电源插座电路测量013讲：ATX电源各输出线详解及测量014讲：主板供电线路及恒温烙铁015讲：恒温烙铁的使用方法及注意事项016讲：220伏高温烙铁的组成及恒温烙铁简介017讲：恒温烙铁的故障检修018讲：恒温烙铁的安装及焊接方法019讲：主板电路图ATX电源供电图及IO芯片020讲：IO 芯片线路及各引脚的测量021讲：IO 芯片个引脚的电压测量及个引脚功能022讲：IO 芯片特殊引脚的特殊功能及主板面板开关引脚的关系023讲：主板机箱链接引脚及外接设备引脚各脚的功能电压及以ATX电源插座之间的联系024讲：主板连接外设各引脚以周边个元件之间的联系025讲：主板机箱链接引脚及外接设备引以周边元件的关系及测量方法026讲：主板外设引脚以周边元件联系的电路图及万用表电池的更换和二极管的介绍027讲：三极管的介绍及检测及好坏判别028讲：三极管029讲：三极管的测量及主板开关控制引脚的电压测量030讲：主板开机电路概述及开机的四种方法031讲：主板电路检修方法概述（开机电路检修的四步骤1电源线检测）032讲：主板开机电路检修2.ATX电源检修033讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）034讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）035讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）036讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）（元件拆卸更换及吸锡器的使用方法）037讲：主板开机电路检修ATX电源检修详解（EMI滤波电路）038讲：主板开机电路检修ATX电源检修详解（元件的识别、拆卸整理、标记分类及绘制电路图的标注方法）039讲：主板开机电路检修ATX电源检修详解（PFC电路高压整流滤波电路）040讲：主板开机电路检修ATX电源检修详解高压整流滤波电路上的电子元件041讲：主板开机电路检修ATX电源检修详解高压整流滤波电路上的电子元件检测042讲：主板开机电路检修ATX电源检修详解（控制电路、ATX电源的维修流程）043讲：基础知识复习巩固（重点掌握）044讲：PCB 印刷板简介045讲：主板开机电路检修ATX电源接口的检测046讲：主板上的各大小孔的作用尺寸及整体尺寸（长宽高）介绍047讲：主板螺丝孔以各层板之间的布线联系及ATX橙、红、地线的表层布线以检修048讲：PCB 多层板各层布线的基本方法及ATX插座的安装简介049讲：主板跳线地线的布线图及检修与5VSB 到PW+的布线050讲：5VSB到PW+的线路检修及布线情况(BC即贴片电容）051讲：以5VSB相连的贴片电容电路及主板飞线052讲：主板飞线的方法、5VSB到PW+及VSB到IO芯片的线路检修053讲：5VSB到VSB的线路检修方法054讲：VSB到南桥之间的元件连接简介（SB是南桥的缩写）055讲：intel南桥芯片详细讲解056讲：5VSB以各芯片之间的走线（IC即芯片）057讲：跑电路的原则058讲：5VSB电路检修（对地打阻值）059讲：开关按钮的检修、结构介绍及用对地打阻值法和电压法判断主板开机排针的好坏060讲：IO芯片的五种检查方法及用电阻和电压法对IO芯片的检测介绍061讲：热风焊台的组成结构及工作原理062讲：热风焊台的常见故障检修和电路组成及风力系统工作原理介绍063讲：风枪柄的组成结构及工作原理064讲：热风焊台拆焊板卡上各种贴片元器件的方法及使用技巧065讲：（开机电路）1、电源线、ATX电源和ATX电源接口及跟ATX的5VSB 和PSON相连元件的检测066讲：（开机电路）2、ATX中5VSB和PSON的布线和电路图及跟PWRSW相连元件的检测067讲：（开机电路包含问题解答）3、5vsb到F_PANEL 的布线、及IO芯片上与PWRSW相连引脚和贴片电容的检测068讲：（开机电路包、含问题解答）4、IO芯片VBAT、5VSB、VSB 引脚的查找和相连元件的检测方法及相关电路图绘制069讲：（开机电路、包含问题解答）5、跑5VSB 到VSB 之间线路的介绍070讲：（开机电路、包含问题解答）6、5VSB到VSB之间的布线情况及相关电路图绘制及数字电路和模拟电路的简述071讲：（开机电路、包含问题解答）7、门电路的工作原理、检测及各引脚的功能定义和其内部结构图绘制072讲：（开机电路、包含问题解答）8、IO芯片的标识解读及更换原则。

主板维修常用的维修方法1. 清洁：使用适当的清洁剂和软布清洁主板上的灰尘和污垢，确保主板表面干净，并避免使用含有酒精或其他腐蚀性物质的清洁剂。

2. 检查电路元件：检查主板上的电路元件，包括电容、电阻、芯片等，确保没有损坏或烧坏的部件，如有损坏需要进行更换。

3. 重新焊接：对于出现断焊或虚焊的焊点，需要进行重新焊接，以确保所有连接良好。

4. 更换元件：对于损坏或故障的电路元件，需要进行更换，确保主板的正常工作。

5. 升级固件：对于主板自带的固件或 BIOS，如出现问题需要更新或重新烧录固件，以解决一些硬件兼容性及稳定性问题。

6. 使用故障诊断工具：利用故障诊断工具对主板进行故障检测，定位问题所在并进行修复。

以上就是主板维修常用的维修方法，当主板出现故障时，可以根据具体情况进行选择合适的方法进行修复。

如果不确定如何操作，建议寻求专业维修人员的帮助。

由于主板是计算机系统的核心部件，它连接了其它内部和外部的硬件设备，同时还承担着连接和协调这些设备之间的任务。

所以，当主板出现故障时，会直接影响到计算机的整体性能和稳定性。

以下是主板维修常用的维修方法的详细介绍。

首先，对于主板的清洁工作需要特别注意。

由于主板表面上可能会有灰尘、污垢或者其他杂质，这些会影响主板的正常工作，甚至导致电路短路。

因此，在维修主板时，首先需要使用专门的清洁剂和软布对主板进行彻底清洁。

在清洁的过程中，要特别注意避免使用具有腐蚀性的清洁剂，以免对主板造成进一步的损坏。

其次，对于主板上的电路元件，需要进行仔细的检查。

这些电路元件包括电容、电阻、集成芯片等。

在维修的过程中，需要检查这些元件是否损坏或者烧坏。

对于损坏的元件，需要进行更换，以确保主板的正常工作。

在更换新元件之前，还需要使用万用表等工具对元件进行测试，确定其是否真的损坏。

另外，对于那些出现断焊或虚焊的焊点，需要进行重新焊接。

由于主板上的焊接点数量巨大，因此在维修焊接时，需要确保焊接质量和稳定性。

主板维修流程主板是电脑的核心部件，如果出现故障，可能会导致整个电脑无法正常工作。

因此，了解主板维修流程是非常重要的。

下面，我将介绍主板维修的详细流程。

首先，当发现电脑出现故障时，需要确认是主板出现了问题。

一般来说，主板故障会表现为电脑无法开机、出现蓝屏、USB接口无法使用等现象。

在确认是主板故障后，需要将电脑关机，并断开电源线。

接着，需要打开电脑机箱，并将主板取出。

在取出主板之前，需要先拆下散热器、内存条、显卡等附件，以免在取出主板时造成损坏。

取出主板后，需要进行外观检查，看是否有明显的烧坏、破损等情况。

然后，需要进行主板的维修。

首先，可以使用万用表对主板上的元件进行测试，确认是否有短路或断路现象。

如果发现有元件损坏，需要进行更换。

其次，可以进行焊接修复，对于一些焊点出现断开的情况，可以使用焊锡进行修复。

此外，还可以使用专业的维修设备对主板进行检测和修复。

维修完成后，需要进行主板的组装。

首先，将主板放回机箱内，并重新安装散热器、内存条、显卡等附件。

在安装过程中，需要注意连接线路的正确性，以免造成接触不良或短路。

完成组装后，需要仔细检查每个连接口和螺丝是否牢固。

最后，进行电脑开机测试。

接通电源后，按下电源键，观察电脑是否正常开机。

如果电脑可以正常开机，并且主板的各项功能正常运作，那么主板维修就算是完成了。

总的来说，主板维修是一项需要细心和耐心的工作。

在进行维修时，需要注意安全，避免因操作不当造成二次损坏。

同时，对于一些复杂的故障，建议寻求专业人员的帮助，以确保维修的质量和效果。

希望以上内容能够对主板维修流程有所帮助。

学主板维修知识点大全作为电子设备的重要组成部分，主板在电脑、手机以及其他电子设备中扮演着核心角色。

随着科技的不断发展，维修主板的需求也日益增加。

本文将为大家总结主板维修的关键知识点，帮助大家全面了解主板的结构和故障排除方法。

一、主板结构概述主板是电子设备中最重要的组件之一，它将各个部件连接起来，并提供电源和数据传输功能。

主板通常包括以下几个重要部分：1. CPU插槽：用于安装中央处理器（CPU），是整个主板的核心。

2. 内存插槽：用于安装内存条（RAM），提供临时存储空间。

3. 扩展插槽：用于安装显卡、网卡等扩展设备。

4. 输入输出接口：包括USB、音频、视频接口等，用于与其他设备进行数据传输。

5. 电源接口：用于连接电源，为主板和其他组件供电。

二、主板常见故障与排除方法1. 电源问题：当主板无法启动时，首先要检查电源是否正常工作。

可以通过以下步骤来排除电源问题：1）检查电源线是否连接稳固；2）检查电源线是否损坏；3）检查电源是否正常输出电压。

2. CPU问题：当主板无法正常启动或出现蓝屏等故障时，可能是CPU引起的。

可以通过以下方法来排除CPU问题：1）检查CPU是否插槽正确，是否损坏；2）检查CPU散热器是否安装稳固；3）检查CPU温度是否过高。

3. 内存问题：当系统频繁死机或出现蓝屏时，可能是内存引起的。

可以通过以下方法来排除内存问题：1）检查内存条是否正确插槽，是否损坏；2）更换内存条进行测试；3）使用内存测试工具进行检测。

4. 显卡问题：当屏幕显示异常或无显示时，可能是显卡引起的。

可以通过以下方法来排除显卡问题：1）检查显卡是否正确插槽，是否损坏；2）检查显卡驱动是否正确安装；3）更换显卡进行测试。

5. 输入输出问题：当USB、音频、视频接口无法正常工作时，可能是输入输出接口引起的。

可以通过以下方法来排除输入输出问题：1）检查接口线是否连接稳固；2）检查接口是否损坏；3）更换接口进行测试。

康佳LED55R5500型液晶彩电(主板35017679)维修图解(下)□曹弘骏RDY:来自PFC±夬:1,脚输出，经丨)B904、C W9()5滤 波后控制V W902。

当PFC电路正常工作后,便有高 电平使V W902饱和，从而使VCXL1电压经 V W W3接U W903XI却。

故PFC电压术工作，主电 源块不会工作,12V及24V电压无输出，整机出现 无法正常开机出现指示灯闪，却不能正常开机故障：首先确认开关电源输出的12V、24V电压不正常：I.此时查PFC电压若低于380V,则着重查P F C:块⑧脚供电、①脚PFC电压检测，这是故障易发 地。

⑧脚受开/待机、12V及24V过压检测电路控制，还受12V过流检测控制。

12V过流检测电阻R W952是一个非常小的电阻，当12V负载过流时，会导致其上电压升高，使检测电路N956输出误差信号，通过I)957、C%2后得到直流电平使V954、V951启动，从而关闭l〒C块供电而停止工作。

2.PFC块⑧脚供电正常，但 PFC块②脚为低电平，则要查②脚上拉电阻 RF916及替换PFC块判定。

3.查主电源块U W902⑦脚供电（电路正常工作时应达到 197V左右)。

⑨脚电压与⑦脚电压接近，则表明U W902未工作，查③脚振荡元件、②脚钳位管Z D W90U⑨脚自举电容C W912、振荡电容C W911等(相关电路见图6)1-1RW9021OR/1206卜4C0NHVCCFSFR1700RTN. VCTR CS X%g 5Z!DW905UF4007C W91U T W902 与U W W2(⑨、⑩脚）内电路组成LLC功率转换电路,故电容C W911不可舌L改变大小_0*91CW9111kV/223—!卜TW902EFD40-12U②脚C O N:使能端,此脚电压在高 于0.6V时,IC进入启动工作状态，若低于U4V,1C将停止驱动⑨、⑩ 脚内高、低边驱动管工作，即电路停 止工作。

w a v w.j w I989.c nA P P L-I A T M C E REPAIRINGTCL液晶电视A620系列(机芯T986A)主板维修图解□宋智明TCL D55A620U、D50A620U及49、48、43、40英寸规格的A620系列液晶电视，整机采用主芯片为 A m l o g i c晶晨半导体芯片T968A,此芯片外挂四块DDR、_块E M M C存储器（整机所有程序、信号存储全放 在此）和一块兼做有线网络收发处理和音频信号DAC、A D C转换处理器P220,还有一块音频功放 TAS5707。

这些1C共同作用实现一路A V输入、RF(TV)射频信号、三路HDMI信号、一路USB3.0、一路 USB2.0及W FI等接收与处理。

图1为该机电压分布图，图2是此主板信号处理流程框图。

接电源组件插座P102或1M01:传递开/待机 信号、背光启动、背光亮度控制信号等。

插座⑫脚接开/待机信号，此信号来自Q H i f i c极:开 机时为3.2V,除控制开关电源外，还控制主板 上U D M1(输出5V),并通过Q103控制Q104 转换输出3.3V。

当机器开机不正常时,可通过 测量上述部位电压变化可进行判定，见图IQ1U4故障：引：二:起不开机。

Q104输出电压异，直接引起主芯片与EMMC:存储器间无法进行程序交换，从而引起整机5不开机，见图1^上屏插座丨>1〇〇丨:传送L V I)S信号、上屏电压等。

当机 器出现花屏、灰屏、黑屏、图异时:检查1>1_连接线及 线头及多只耦合电容CluaVClIHS、上屏12V电压开 关电路元件(Q900控制的QlOOUOkil上拉33V电阻R1()00-R丨002等)。

另外，可以检查主芯片LVDS 处理单元连接电感L>)1n两端1.KV是否正常，以及匹 配接地电阻1(川22、滤波电容（:川21'C:1022等^f.1^ ..◎功.i"功放电路UA Ol：TASS707注：V D O_E E供处理B和内核逻辑电路.①UDMl(TPS54531 ):12V 转5V,这又是一组重要电压，见图1。

V r我笔学修-赫平捩推修讲座长虹ZLM65HIS机芯主板电路及实物维修图解(四)i nf».»1a«1.62VU A4为伴音功放IC，型号：TAS5719。

主要引脚 电压如下：6脚：内部1.8V模拟电压调节；⑬脚：关机静音 3.26V;⑳脚：串行音频数据的左/右时钟1.63V;㉑脚：音频数据串行时钟1.65V;@脚：串行音频 数据输入1.45V;⑳、⑭脚:I2C串行数据/时钟 3.27V;⑮脚：复位；@>脚：内部稳压器输出 6.99V;⑮脚：半桥输出电源输入12V;⑯、⑩、⑪、⑭脚：半桥高边自举电源6.55V;®脚：半桥D 输出0V;®脚：半桥C输出0V;⑫脚：半桥B输 出0V;⑭脚：半桥A输出0V U M5为用户存储器，型号：M24C32- W〇d M D脚:接地；⑤ 脚:数据4.14V;⑥ 脚：时钟4.15V。

⑦ 脚:开关3.29V;⑧ 脚:供电4.14V。

存储用户操作等数 据和H D M I的k e y 数据U27 为+5V 转 A V D D1.2V 形成 1C,型号：M P1470。

(1)脚:接地;©脚：开关输出1.19V;③ 脚：电源输入5.12V;④ 脚：电压反馈0.87V;⑤ 脚:使能控制4.6V;⑥脚：自举5.4V。

从Q1出来的的+5V电压经U27转换成1.2V电压，主要供给主芯片D T M B部分供电□周强U14为+12V转 1.02V_V C C K形成电压1C,型号：M P8761GLE。

①脚：使能6.34V;②脚：频率稳定0.4V(啸叫）;③脚：反馈，输出电压保护（OVP)0.6V;④脚:软启动0.99V(啸叫，关机）;⑥脚：内部上拉电阻4.7V;⑦脚：内部4.8V,L D O输出：4.7V;⑧脚:B S T自举5.5V;⑨、⑭脚:供电输出+12.2V;⑮、⑯脚：电压输出0.54V,C C K:1.02V;⑤、⑩~@脚:接地。
