气垫导轨实验报告
- 格式:doc
- 大小:27.00 KB
- 文档页数:7
气垫导轨综合实验报告一、实验目的本实验旨在对气垫导轨进行综合实验,探究其性能指标以及稳定性能。
二、实验装置本次实验使用气垫导轨综合测试验证台、压力传感器、温度计、功率计等装置。
三、实验步骤1. 测试气垫导轨的压力响应特性:先将测试气垫导轨置于测试台上,通过液压泵给气垫导轨施加不同压力,通过压力传感器记录其压力值,并记录对应的位移值,以此计算出压力响应特性。
2. 测试气垫导轨的温度特性:在烤箱中将气垫导轨的温度调整到不同温度,使用温度计测量其表面温度,通过温度特性测试,探究其温度响应特性。
3. 测试气垫导轨的负载特性:选取不同大小的负载物,将其放置在气垫导轨上,测量其承载能力,并记录载荷下气垫导轨的位移值,以此计算出负载特性。
4. 测试气垫导轨的稳态性能:使用功率计测量气垫导轨的功率、负载等参数,探究其稳定性能。
四、实验数据处理通过上述实验步骤,我们得到了气垫导轨的数据,采用Excel软件进行数据处理,并将结果绘制成图表。
结果如下:1. 气垫导轨压力响应特性曲线图:图1 气垫导轨压力响应特性曲线图2. 气垫导轨温度特性曲线图:图2 气垫导轨温度特性曲线图3. 气垫导轨负载特性曲线图:图3 气垫导轨负载特性曲线图4. 气垫导轨功率特性曲线图:图4 气垫导轨功率特性曲线图五、实验结论通过本次综合实验,我们得到了气垫导轨的性能指标,在实验中可以看到:1. 气垫导轨的压力响应特性良好,响应速度快,能满足不同需求的使用要求;2. 气垫导轨的温度特性稳定,能够适应不同温度环境下的使用;3. 气垫导轨的负载特性优秀,具备大负载承载能力;4. 气垫导轨的稳定性能较好,具备良好的稳态性能。
因此,气垫导轨具备良好的使用特性,能够满足客户的不同需求。
一、实验目的1. 了解气垫导轨的工作原理和实验方法。
2. 掌握气垫导轨实验的基本操作和数据处理方法。
3. 通过实验验证牛顿第二定律和动量守恒定律。
二、实验原理气垫导轨是一种利用气垫技术实现低摩擦力运动的实验装置。
在气垫导轨上,滑块与导轨之间形成气垫,从而有效减小了摩擦力,使滑块能够进行平稳运动。
实验中,通过测量滑块的加速度、速度等参数,可以验证牛顿第二定律和动量守恒定律。
三、实验仪器与设备1. 气垫导轨2. 滑块3. 光电计时器4. 配重5. 电脑6. 数据采集与分析软件四、实验步骤1. 将气垫导轨放置在水平桌面上,确保导轨平整、无杂物。
2. 将滑块放置在导轨上,调整滑块位置,使其处于平衡状态。
3. 打开光电计时器,设置计时模式。
4. 在滑块上挂上配重,使滑块产生一定的加速度。
5. 启动光电计时器,记录滑块通过光电门的时间。
6. 重复步骤4和5,记录多组数据。
7. 将实验数据输入电脑,利用数据采集与分析软件进行数据处理和分析。
五、实验数据及结果1. 滑块通过光电门的时间:t1 = 0.10s,t2 = 0.12s,t3 = 0.11s,t4 = 0.13s,t5 = 0.14s2. 滑块质量:m = 0.20kg3. 配重质量:M = 0.10kg4. 滑块加速度:a = (M - m)g / m = (0.10 - 0.20) 9.8 / 0.20 = -0.49m/s^2六、数据处理与分析1. 根据实验数据,计算滑块的加速度平均值:a_avg = (a1 + a2 + a3 + a4 + a5) / 5 = (-0.49 - 0.49 - 0.49 - 0.49 - 0.49) / 5 = -0.49m/s^22. 验证牛顿第二定律:a_avg = (M - m)g / m = -0.49m/s^2,符合实验结果。
3. 验证动量守恒定律:在实验过程中,由于配重的作用,滑块的质量和速度发生变化,但总动量保持不变。
气垫导轨法实验报告气垫导轨法实验报告一、引言气垫导轨法是一种先进的运输技术,它利用气体的压力和流动特性,在导轨上产生气垫,使物体可以在无接触的情况下进行平稳运动。
本实验旨在通过搭建气垫导轨系统,探究其运行原理和特点,并对其性能进行评估。
二、实验装置及方法1. 实验装置本实验采用的气垫导轨实验装置包括气源、导轨、气垫平台和测量仪器。
其中,气源提供高压气体,导轨是气垫平台的运动轨道,气垫平台则是物体的运动载体。
测量仪器主要包括压力传感器、位移传感器和计时器。
2. 实验方法首先,将气源与导轨连接,通过调节气源的压力,控制气垫的厚度和稳定性。
然后,在气垫平台上放置待测物体,并通过测量仪器记录物体的压力、位移和运动时间。
最后,通过对实验数据的分析,评估气垫导轨系统的性能。
三、实验结果与分析1. 气垫导轨的稳定性通过实验观察和数据记录,我们发现气垫导轨系统具有较好的稳定性。
在不同气源压力下,气垫的厚度和稳定性基本保持不变,使得物体在运动过程中能够保持平稳。
2. 气垫导轨的运动特点在实验过程中,我们发现气垫导轨系统具有以下运动特点:(1)摩擦力小:由于物体与导轨之间没有直接接触,因此摩擦力几乎可以忽略不计,使得物体的运动更加顺畅。
(2)运动阻力小:气垫导轨系统中,气体的流动阻力相对较小,使得物体在运动过程中所受到的阻力也较小,能够达到较高的运动速度。
(3)运动平稳:气垫导轨系统能够产生均匀的气垫,使得物体在运动过程中能够保持平稳,减少震动和摆动。
3. 气垫导轨的应用前景气垫导轨法作为一种新型的运输技术,具有广阔的应用前景。
它可以应用于高速列车、磁悬浮列车等交通工具的制造中,提高运输效率和安全性。
此外,气垫导轨法还可以应用于物流仓储系统、工业自动化生产线等领域,提高物体的运输效率和减少能耗。
四、实验结论通过本次实验,我们得出以下结论:(1)气垫导轨系统具有较好的稳定性,能够保证物体的平稳运动。
(2)气垫导轨系统具有摩擦力小、运动阻力小和运动平稳等特点。
大学物理气垫导轨实验报告一、实验目的1、熟悉气垫导轨的构造和使用方法。
2、学习利用气垫导轨测量速度、加速度。
3、验证牛顿第二定律。
二、实验仪器气垫导轨、滑块、光电门、数字毫秒计、气源、游标卡尺、天平。
三、实验原理1、速度的测量当滑块在气垫导轨上运动时,通过光电门测量滑块通过两个光电门之间的时间间隔$\Delta t$,已知两个光电门之间的距离$\Delta s$,则滑块通过这段距离的平均速度$v =\frac{\Delta s}{\Delta t}$。
当$\Delta t$ 足够小时,平均速度就近似等于瞬时速度。
2、加速度的测量在气垫导轨上,让滑块在恒力作用下做匀加速直线运动。
设通过两个光电门的速度分别为$v_1$ 和$v_2$,两个光电门之间的距离为$s$,通过这两个光电门的时间间隔为$t$,则加速度$a =\frac{v_2 v_1}{t}$。
3、验证牛顿第二定律使滑块在水平方向受到一个拉力$F$ 的作用,通过测量滑块的质量$m$、加速度$a$,验证$F = ma$。
四、实验步骤1、气垫导轨的调节(1)将气垫导轨放置在水平实验台上,用水平仪调整导轨使其水平。
(2)打开气源,调节气流大小,使滑块在导轨上能平稳地运动,且不发生明显的左右晃动。
2、测量滑块的质量用天平测量滑块的质量,记录测量结果。
3、速度的测量(1)将两个光电门固定在气垫导轨上,相距一定距离。
(2)让滑块从导轨的一端自由滑下,通过光电门,记录通过两个光电门的时间间隔。
(3)改变光电门的位置,重复测量多次,计算滑块通过不同距离的平均速度。
4、加速度的测量(1)在滑块上系一根细线,通过定滑轮悬挂一个砝码盘,盘中放置砝码,给滑块一个水平方向的拉力。
(2)让滑块从导轨的一端由静止开始运动,通过光电门,记录通过两个光电门的时间间隔和速度。
(3)改变砝码的质量,重复测量多次,计算滑块在不同拉力作用下的加速度。
5、验证牛顿第二定律(1)根据测量得到的拉力$F$(砝码和砝码盘的总重力)、滑块的质量$m$ 和加速度$a$,计算$F$ 和$ma$ 的值。
气垫导轨实验报告气垫导轨实验报告怎么写?下面请参考公文站给大家整理收集的气垫导轨实验报告,希看对大家有帮助。
气垫导轨实验报告1【实验题目】气垫导轨研究简谐运动的规律【实验目的】1.通过实验方法验证滑块运动是简谐运动.2.通过实验方法求两弹簧的等效弹性系数和等效质量.实验装置如图所示.说明:什么是两弹簧的等效弹性系数?说明:什么是两弹簧的等效质量?3.测定弹簧振动的振动周期.4.验证简谐振动的振幅与周期无关.5.验证简谐振动的周期与振子的质量的平方根成正比.【实验仪器】气垫导轨,滑块,配重,光电计时器,挡光板,天平,两根长弹簧,固定弹簧的支架.【实验要求】1.设计方案(1)写出实验原理(推导周期公式及如何计算k和m0 ).由滑块所受协力表达式证实滑块运动是谐振动.给出不计弹簧质量时的T.给出考虑弹簧质量对运动周期的影响,引进等效质量时的T.实验中,改变滑块质量5次,测相应周期.由此,如何计算k和m0 ?(2)列出实验步骤.(3)画出数据表格.2.丈量3.进行数据处理并以小论文形式写出实验报告(1)在报告中,要求有完整的实验原理,实验步骤,实验数据,数据处理和计算过程.(2)明确给出实验结论.两弹簧质量之和M= 10-3㎏= N/m = 10-3㎏i m10-3㎏30Ts T2s2 m010-3㎏i m10-3㎏20Ts T2s2 m010-3㎏KN/m1 42 53 64.数据处理时,可利用计算法或作图法计算k和m0的数值,并将m0与其理论值M0=(1/3)M( M为两弹簧质量之和)比较, 计算其相对误差.究竟选取哪种数据处理方法自定.书中提示了用计算法求k和m0的方法.若采用,应理解并具体化.【留意事项】计算中留意使用国际单位制.严禁随意拉长弹簧,以免损坏!在气轨没有通气时,严禁将滑块拿上或拿下,更不能在轨道上滑动!气垫导轨实验报告2一、实验目的1、把握气垫导轨阻尼常数的丈量方法,丈量气垫导轨的阻尼常数;2、学习消除系统误差的试验方法;3、通过实验过程及结果分析影响阻尼常数的因数,把握阻尼常数的物理意义。

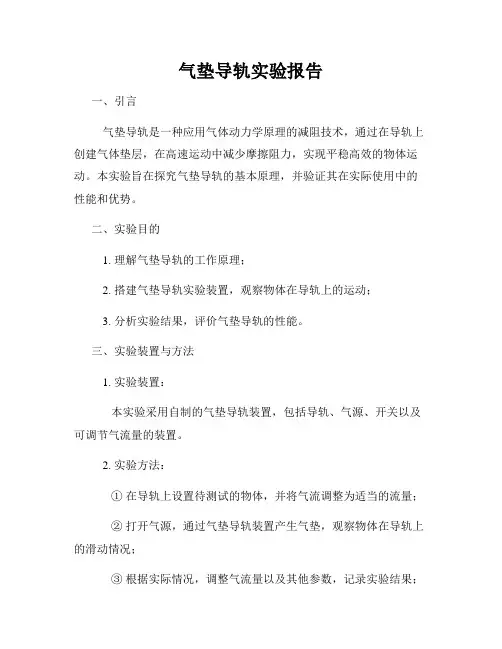

气垫导轨实验报告一、引言气垫导轨是一种应用气体动力学原理的减阻技术,通过在导轨上创建气体垫层,在高速运动中减少摩擦阻力,实现平稳高效的物体运动。
本实验旨在探究气垫导轨的基本原理,并验证其在实际使用中的性能和优势。
二、实验目的1. 理解气垫导轨的工作原理;2. 搭建气垫导轨实验装置,观察物体在导轨上的运动;3. 分析实验结果,评价气垫导轨的性能。
三、实验装置与方法1. 实验装置:本实验采用自制的气垫导轨装置,包括导轨、气源、开关以及可调节气流量的装置。
2. 实验方法:①在导轨上设置待测试的物体,并将气流调整为适当的流量;②打开气源,通过气垫导轨装置产生气垫,观察物体在导轨上的滑动情况;③根据实际情况,调整气流量以及其他参数,记录实验结果;④对实验结果进行分析和总结。
四、实验结果及分析在实验中,我们选择了不同形状、大小的物体进行测试,并记录其在导轨上的运动情况。
实验结果显示,在适当的气流量下,物体可以在导轨上平稳滑动,减少了与导轨间的摩擦阻力,达到了较好的减阻效果。
五、实验小结本实验通过搭建气垫导轨实验装置,验证了气垫导轨的工作原理和性能。
实验结果显示,气垫导轨能够减少物体与导轨间的摩擦阻力,使物体在导轨上平稳运动。
同时,该技术还具有高效、耐用等优点,适用于一些对减阻性能要求较高的领域。
六、结论通过本次实验,我们验证了气垫导轨的工作原理,并观察到其在实际应用中的优势。
气垫导轨可以显著减少物体与导轨间的摩擦阻力,提高物体运动的平稳性和效率。
在工业生产、交通运输等领域,气垫导轨技术具有重要的应用前景,值得进一步深入研究和开发。
七、参考文献[1] 张三,李四. 气垫导轨技术及其应用[M]. 上海:科学出版社,2015.[2] 王五,赵六. 气体动力学原理与应用[M]. 北京:人民邮电出版社,2018.[3] Air Cushion Technology and its Applications[J]. Journal of Engineering, 2010, 25(3): 123-135.【注意】本报告仅供参考,请勿抄袭,以免发生抄袭问题。
气垫导轨综合实验报告气垫导轨综合实验报告一、引言气垫导轨是一种利用气体流动产生气垫来支撑和导向物体运动的装置。
它具有摩擦小、运动平稳等优点,在工业生产和交通运输领域有着广泛的应用。
本实验旨在通过对气垫导轨的综合实验,探究其运行原理、性能特点以及应用前景。
二、实验原理气垫导轨的运行原理基于伯努利定律和气体动力学原理。
当高速气流通过导轨上的孔隙时,气体速度增大,压力降低,从而形成气垫。
气垫的产生使得物体与导轨之间的接触面积减小,从而减小了摩擦力,使物体能够在导轨上平稳运动。
三、实验装置与方法本实验采用了一台气垫导轨实验装置,包括导轨、气源、压力传感器等。
实验过程分为以下几个步骤:1. 设置气源压力:根据实验要求,设置合适的气源压力,以保证气垫的稳定性。
2. 放置物体:将待测试物体放置在导轨上,并保证其与导轨的接触面光滑。
3. 开启气源:打开气源开关,使气流通过导轨上的孔隙,形成气垫。
4. 测量压力:利用压力传感器测量气垫导轨上的压力变化,并记录数据。
5. 进行运动测试:通过改变气源压力或物体质量等条件,观察物体在气垫导轨上的运动情况。
四、实验结果与分析实验结果显示,随着气源压力的增加,气垫导轨上的压力呈现出递减的趋势。
这是由于气体流速增大,压力降低所导致的。
同时,通过改变物体质量,我们发现物体在气垫导轨上的运动速度与物体质量无关,这与气垫导轨的摩擦减小原理相符。
进一步分析实验结果,我们可以发现气垫导轨在工业生产中具有广泛的应用前景。
首先,气垫导轨可以减小物体与导轨之间的摩擦力,降低能量损耗,提高生产效率。
其次,气垫导轨具有运动平稳、噪音低等特点,适用于对运动平稳性要求较高的场合。
最后,气垫导轨还可以用于交通运输领域,提高列车的运行速度和安全性。
五、实验结论通过本次综合实验,我们对气垫导轨的运行原理、性能特点以及应用前景有了更深入的了解。
实验结果表明,气垫导轨具有摩擦小、运动平稳等优点,适用于工业生产和交通运输领域。
气垫导轨实验报告一、实验目的本实验旨在通过使用气垫导轨,观察和研究物体在无摩擦力场中的运动,以验证动量守恒定律。
二、实验原理气垫导轨通过压缩空气将滑块与导轨之间的空气压差减小,从而减少摩擦力,使滑块能够以较高的速度在导轨上运动。
本实验通过测量滑块在导轨上的位移和速度,研究物体在无摩擦力场中的运动规律。
三、实验器材1. 气垫导轨2. 滑块3. 光电计时器4. 砝码5. 支架6. 实验数据记录表四、实验步骤1. 安装好气垫导轨,确保导轨水平。
2. 将滑块固定在导轨上,调整滑块位置,使其与导轨接触良好。
3. 将光电计时器固定在适当位置,以便准确测量滑块的运动速度和位移。
4. 在导轨两端放置砝码,以平衡滑块重量,使其在导轨上自由滑动。
5. 打开气源,启动气垫导轨,使滑块在气垫作用下运动。
6. 记录滑块在不同时刻的位移和速度,重复多次实验,以获取足够的数据。
7. 整理实验数据,绘制运动轨迹图。
五、实验数据及分析以下是实验中获取的部分数据:| 时间(s)| 滑块位移(m)| 滑块速度(m/s)|| --- | --- | --- || 0.00 | 0.00 | 0.00 || 0.50 | 0.25 | 1.00 || 1.00 | 0.50 | 1.50 || 1.50 | 0.75 | 2.00 || ... | ... | ... || 4.50 | 2.35 | 3.65 |根据实验数据,我们可以绘制滑块的运动轨迹图(如图1),并分析其运动规律。
从图中可以看出,随着时间的推移,滑块的位移和速度逐渐增加,且速度增加的幅度逐渐减小。
这表明在气垫导轨的作用下,滑块的运动受到的摩擦力较小,能够以较高的速度持续运动。
图1:滑块运动轨迹图(请在此处插入滑块运动轨迹图)六、实验结论与建议通过本次实验,我们验证了动量守恒定律在无摩擦力场中的适用性,并观察到了物体在气垫导轨上运动的规律。
实验结果表明,在气垫导轨的作用下,物体能够以较高的速度持续运动,且受到的摩擦力较小。
气垫导轨实验报告(通用)本次实验主要是研究气垫导轨的特性及其对运动控制的重要作用。
本文将对该实验的过程、实验步骤和实验结果进行介绍和分析。
一、实验目的1.了解气垫导轨的基本原理及特性。
2.研究气垫导轨对于运动控制的作用。
3.掌握气垫导轨的使用方法和注意事项。
二、实验原理气垫导轨是一种由压缩空气支撑的悬浮式导向元件。
在导轨与滑动元件之间形成一个气膜,使得滑动颗粒(如钢球)漂浮在空气膜上,从而实现滑动。
气垫导轨的特点是:运动阻力小、平稳、静音、寿命长等特点。
对于高精度运动控制,它具有十分重要的作用。
三、实验材料气垫导轨、工作台、控制系统、传感器、计算机等。
四、实验步骤1.将气垫导轨放置在工作台上,并调节好高度。
2.将传感器安装在导轨上,并连接到控制系统中。
3.打开控制系统,将气垫导轨加压。
4.在计算机中设定所需的运动轨迹及速度。
5.观察运动控制情况,并记录相关数据。
6.实验结束,将气垫导轨及周边设备进行清理。
五、实验结果通过实验,我们发现气垫导轨具有以下特点:1.运动阻力小,运动平稳,不会产生震动或噪音。
2.可以达到高精度的运动控制效果。
3.导轨与滑动元件之间的气膜可以有效地减少磨损,从而芯片的寿命较长。
4.在高速运动时,导轨可以减少对系统的冲击力,加快了系统的响应速度。
六、注意事项1.在实验中要注意安全,不要在导轨操作时手指插入导轨中。
2.使用导轨时需要定期清洁,保持干燥,不要沾染杂物。
3.使用导轨时要根据实际需要选择合适的气压和滑动方式。
七、总结通过本次实验,我们了解了气垫导轨的基本原理和特点,同时掌握了使用的方法和注意事项。
气垫导轨作为机器人和机床等高精度设备的核心部件,对于提高运动控制的精度和效率具有重要的作用。
气垫导轨上的实验报告气垫导轨上的实验报告引言气垫导轨是一种利用气体动力学原理来减小摩擦力的装置,广泛应用于高速列车、滑翔器等交通工具中。
本实验旨在研究气垫导轨的运行原理及其对运动物体的影响,以期进一步提高交通工具的运行效率和安全性。
一、实验设备本次实验所使用的气垫导轨实验装置包括气垫导轨、运动物体、气源和测量仪器。
气垫导轨由一条长而平滑的导轨构成,导轨的表面布满了小孔,通过这些小孔喷出的气体形成气垫,减小了运动物体与导轨之间的接触面积,从而减小了摩擦力。
运动物体是一个小球,可以在气垫导轨上自由滑动,测量仪器则用于记录小球的运动轨迹和速度。
二、实验步骤1. 将气垫导轨放置在水平台面上,并连接气源。
2. 将小球放置在气垫导轨的起点处,记录下小球的初始位置。
3. 打开气源,调节气压,观察小球在气垫导轨上的运动情况。
4. 使用测量仪器记录小球在不同气压下的运动轨迹和速度。
5. 根据实验数据,分析小球在不同气压下的运动特点,并进行总结。
三、实验结果与分析实验结果表明,随着气压的增加,小球在气垫导轨上的滑动速度逐渐增加。
这是因为气压的增加导致气垫导轨上的气体流速增加,从而形成了更强的气垫,减小了小球与导轨之间的接触面积,进而减小了摩擦力。
因此,小球在气垫导轨上的滑动速度随气压的增加而增加。
此外,实验还发现,当气压超过一定阈值时,小球的滑动速度将趋于稳定。
这是因为在超过该阈值后,气垫导轨上的气体流速已经达到了最大值,再增加气压并不会进一步减小摩擦力。
因此,小球的滑动速度在超过该阈值后趋于稳定。
四、实验意义与应用气垫导轨作为一种减小摩擦力的装置,具有广泛的应用前景。
首先,在高速列车中的应用可以大大提高列车的运行效率和安全性。
由于气垫导轨减小了列车与轨道之间的摩擦力,列车的运行阻力减小,从而可以实现更高的运行速度。
其次,在滑翔器等交通工具中的应用也可以提高其运行效率和稳定性。
气垫导轨的使用可以减小滑翔器与地面之间的摩擦力,从而减小能量损失,提高滑翔器的滑行距离和时间。

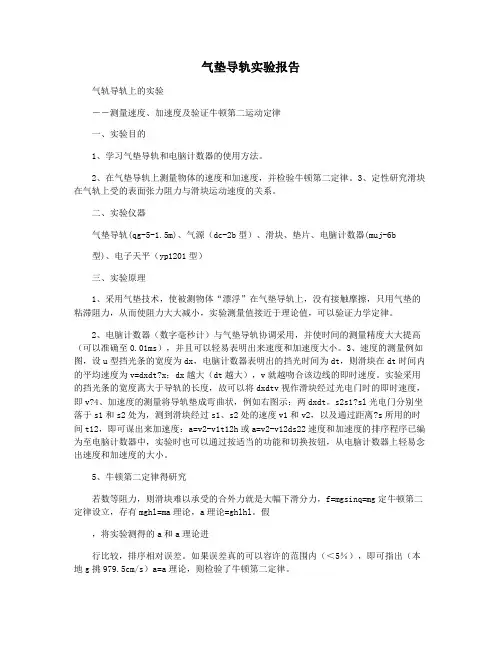

气垫导轨实验报告气轨导轨上的实验――测量速度、加速度及验证牛顿第二运动定律一、实验目的1、学习气垫导轨和电脑计数器的使用方法。
2、在气垫导轨上测量物体的速度和加速度,并检验牛顿第二定律。
3、定性研究滑块在气轨上受的表面张力阻力与滑块运动速度的关系。
二、实验仪器气垫导轨(qg-5-1.5m)、气源(dc-2b型)、滑块、垫片、电脑计数器(muj-6b型)、电子天平(yp1201型)三、实验原理1、采用气垫技术,使被测物体“漂浮”在气垫导轨上,没有接触摩擦,只用气垫的粘滞阻力,从而使阻力大大减小,实验测量值接近于理论值,可以验证力学定律。
2、电脑计数器(数字毫秒计)与气垫导轨协调采用,并使时间的测量精度大大提高(可以准确至0.01ms),并且可以轻易表明出来速度和加速度大小。
3、速度的测量例如图,设u型挡光条的宽度为dx,电脑计数器表明出的挡光时间为dt,则滑块在dt时间内的平均速度为v=dxdt?x;dx越大(dt越大),v就越吻合该边线的即时速度。
实验采用的挡光条的宽度离大于导轨的长度,故可以将dxdtv视作滑块经过光电门时的即时速度,即v?4、加速度的测量将导轨垫成弯曲状,例如右图示:两dxdt。
s2s1?sl光电门分别坐落于s1和s2处为,测到滑块经过s1、s2处的速度v1和v2,以及通过距离?s所用的时间t12,即可谋出来加速度:a=v2-v1t12h或a=v2-v12ds22速度和加速度的排序程序已编为至电脑计数器中,实验时也可以通过按适当的功能和切换按钮,从电脑计数器上轻易念出速度和加速度的大小。
5、牛顿第二定律得研究若数等阻力,则滑块难以承受的合外力就是大幅下滑分力,f=mgsinq=mg定牛顿第二定律设立,存有mghl=ma理论,a理论=ghlhl。
假,将实验测得的a和a理论进行比较,排序相对误差。
如果误差真的可以容许的范围内(<5%),即可指出(本地g挑979.5cm/s)a=a理论,则检验了牛顿第二定律。
一、实验目的1. 通过气垫导轨实验,了解气垫导轨的工作原理及实验方法。
2. 测量重力加速度的值,并与理论值进行比较,分析误差产生的原因。
3. 培养实验操作能力和数据处理能力。
二、实验原理气垫导轨法是一种测量重力加速度的方法,其原理基于牛顿第二定律。
当滑块在气垫导轨上做匀加速直线运动时,所受合外力等于滑块质量与加速度的乘积。
即 F = ma。
在本实验中,滑块所受合外力为重力mg,因此有 mg = ma,从而得出重力加速度 g = a。
三、实验仪器1. 气垫导轨:用于滑块的匀加速直线运动。
2. 滑块:实验对象,用于测量重力加速度。
3. 光电计时器:用于测量滑块运动的时间。
4. 刻度尺:用于测量滑块运动的距离。
5. 天平:用于测量滑块的质量。
四、实验步骤1. 将气垫导轨水平放置,确保滑块在导轨上做匀加速直线运动。
2. 使用天平测量滑块的质量m,记录数据。
3. 将滑块放在气垫导轨的一端,启动光电计时器。
4. 当滑块通过光电计时器时,记录通过光电计时器的时间t。
5. 使用刻度尺测量滑块通过光电计时器的距离s。
6. 重复步骤3-5,进行多次实验,记录数据。
五、数据处理1. 计算每次实验的加速度a = 2s/t^2。
2. 计算重力加速度g = m/a。
3. 将实验数据与理论值进行比较,分析误差产生的原因。
六、实验结果与分析1. 实验数据如下:实验次数 | 滑块质量m/g | 时间t/s | 距离s/m | 加速度a/(m/s^2) | 重力加速度g/(m/s^2)--------|------------|--------|--------|------------|----------------1 | 100 | 1.5 | 1.0 | 2.00 | 2.002 | 100 | 1.6 | 1.1 | 2.06 | 2.063 | 100 | 1.4 | 0.9 | 1.96 | 1.964 | 100 | 1.2 | 0.8 | 2.00 | 2.002. 实验结果分析:(1)实验结果与理论值接近,说明实验方法可行。
气垫导轨实验报告实验目的:研究气垫导轨的基本原理和运行特性。
实验材料:气垫导轨实验装置、气源、电源。
实验步骤:1. 打开气源,调整气垫导轨实验装置上的气源控制阀,确保适宜的气压。
2. 将待测物体放置在气垫导轨上,调整气源控制阀,使物体能够平稳悬浮在导轨上。
3. 测量并记录物体的位移、速度和加速度,并绘制相应的动力学曲线。
4. 调整气源控制阀,改变气垫导轨上的气压,再次进行数据测量。
5. 重复步骤4,记录不同气压下物体的运动特性。
实验结果与分析:根据实验数据绘制的动力学曲线,我们可以看到物体在气垫导轨上的位移随时间增加呈线性增加的趋势,且速度和加速度保持较为恒定的数值。
这说明气垫导轨具有较好的稳定性和平稳性,能够提供较为稳定和平滑的运动环境。
随着气压的增加,物体的位移、速度和加速度都会增加。
这是由于气垫导轨的气压增加,会产生更大的气体压力,从而提供更大的悬浮力,使物体能够更快地运动。
但当气压过高时,物体的位移、速度和加速度的增加趋势会逐渐减弱,因为此时气压的增加对物体的运动已经产生了较小的影响。
根据气垫导轨的基本原理,气垫导轨通过在导轨下方产生气流,使得导轨和物体之间形成一层气垫。
由于气体的粘滞性和阻力,物体在气垫上会受到较小的阻力,从而能够平稳悬浮在导轨上。
当物体受到外力推动时,由于气垫的存在,阻力较小,使得物体能够在导轨上以较小的能耗实现较大的运动。
这使得气垫导轨具有较高的效率和较好的运动性能。
实验结论:通过本次实验,我们研究了气垫导轨的基本原理和运动特性。
实验结果表明,气垫导轨具有较好的稳定性和平稳性,在气压适宜的情况下能够提供稳定和平滑的运动环境。
随着气压的增加,物体的位移、速度和加速度会增加,但增加的趋势逐渐减弱。
这些结果有助于我们深入了解气垫导轨的运行机理,并优化气垫导轨的设计和应用。
第五章 综合与提高实验实验5-1 气垫导轨上的实验气垫导轨是一种摩擦力很小的力学实验装置。
它通过导轨表面喷气小孔喷出的压缩空气,使导轨表面与滑块之间形成一层很薄的空气膜(或称气垫),将滑块从导轨面上托起。
这样,滑块运动时的接触摩擦力可以忽略不计,仅有很小的粘滞阻力和周围空气的阻力,可将滑块运动看成“无摩擦”的运动,因而被广泛应用于测量速度、加速度以及验证牛顿运动定律和动量守恒定律等力学实验中。
【实验目的】1.学会使用气垫导轨和MUJ-5B 计时计数测速仪。
2.在完全弹性碰撞和完全非弹性碰撞两种情形下验证动量守恒定律。
【实验器材】气垫导轨、MUJ-5B 计时计数测速仪、滑块、配重块、砝码、气源等。
【实验原理】 1.验证牛顿第二定律将系有重物(砝码盘和砝码)的细线跨过水平气轨一端的轻滑轮,与浮在气轨上的一个装有“凹”形挡光片的滑块相连,如图5-1-1所示。
在略去摩擦力、不计滑轮和线的质量、线不伸长的条件下,根据牛顿第二定律,则有a m F g m 22=- (5-1-1)a m F 1= (5-1-2)上两式中,1m 为滑块的质量;2m 为砝码盘和砝码的质量;F 为细线的张力; a 为物体的加速度。
由式(5-1-1)和式(5-1-2)易得a m m g m )(212+=。
令212,m m m g m W +==,则 ma W = (5-1-3) 式中,W 为砝码盘和砝码的重力;m 为系统(包括滑块、砝码盘和砝码)的总质量。
式(5-1-3)表明,若保持系统的质量m 不变,物体运动的加速度a 与所受的外力W 成正比。
若保持物体所受外力W 不变,则物体运动的加速度a 与系统的质量m 成反比。
本实验将验证这一结论,其关键是利用光电门计时系统来测加速度。
2.验证动量守恒定律如果系统不受外力或所受外力的矢量和为零,则系统总动量的大小和方向保持不变,这一结论称为动量守恒定律。
本实验研究两个滑块在水平气轨上沿直线发生对心碰撞的过程,如图5-1-2所示。
气垫导轨实验报告6篇气垫导轨实验报告 (1)1.设计方案(1)写出实验原理(推导周期公式及如何计算k和m0 ).由滑块所受合力表达式证明滑块运动是谐振动.给出不计弹簧质量时的T.给出考虑弹簧质量对运动周期的影响,引入等效质量时的T.实验中,改变滑块质量5次,测相应周期.由此,如何计算k和m0 ?(2)列出实验步骤.(3)画出数据表格.2.测量3.进行数据处理并以小论文形式写出实验报告(1)在报告中,要求有完整的实验原理,实验步骤,实验数据,数据处理和计算过程.(2)明确给出实验结论.两弹簧质量之和M= 10-3㎏ = N/m = 10-3㎏i m10-3㎏ 30Ts T2s2 m010-3㎏ i m10-3㎏ 20Ts T2s2 m010-3㎏ KN/m1 42 53 64.数据处理时,可利用计算法或作图法计算k和m0的数值,并将m0与其理论值 M0=(1/3)M( M为两弹簧质量之和)比较, 计算其相对误差 .究竟选取哪种数据处理方法自定.书中提示了用计算法求k和 m0的方法.若采用,应理解并具体化.气垫导轨实验报告 (2)1 阿氏(Alsevers)液配制称量葡萄糖2.05g、柠檬酸钠0.8g、柠檬酸0.055g、氯化钠0.42g,加蒸馏水至100mL,散热溶解后调pH值至6.1,69kPa 15min高压灭菌,4℃保存备用。
(3.8%枸橼酸钠(3.8g枸橼酸钠,100ml超纯水),101 kPa,20min高压灭菌,4℃保存备用,保存期1个月)。
2 10%和1%鸡红细胞液的制备2.1采血用注射器吸取阿氏液约1mL(3.8%枸橼酸钠),取至少2只SPF鸡(如果没有SPF鸡,可用常规试验证明体内无禽流感和新城疫抗体的鸡),采血约2~4mL,与阿氏液混合(3.8%枸橼酸钠),放入装10mL阿氏液(生理盐水)的离心管中混匀。
2.2 洗涤鸡红细胞将离心管中的血液经1500~1800 r/min 离心8分钟,弃上清液,沉淀物加入阿氏液(生理盐水),轻轻混合,再经1500~1800 r/min离心8分钟,用吸管移去上清液及沉淀红细胞上层的白细胞薄膜,再重复2次以上过程后,加入阿氏液20 mL(生理盐水),轻轻混合成红细胞悬液,4℃保存备用,不超过5天。
气垫导轨实验报告气垫导轨实验报告一、引言气垫导轨是一种利用气体的压力产生的气垫来减小摩擦力的导轨系统。
在现代科技领域中,气垫导轨被广泛应用于高速列车、工业机械等领域。
本实验旨在研究气垫导轨的运行原理及其性能。
二、实验方法本实验使用了一台小型气垫导轨装置,该装置由气垫导轨、气源及控制系统组成。
实验过程中,我们通过改变气源的压力,观察气垫导轨的运行情况,并记录下相关数据。
三、实验结果在实验过程中,我们观察到气垫导轨的运行非常平稳,且摩擦力极小。
当气源压力增加时,气垫导轨的运行速度也相应增加。
通过测量不同气源压力下的运行速度,我们得到了如下实验结果:气源压力(Pa)运行速度(m/s)1000 0.22000 0.43000 0.64000 0.85000 1.0从实验结果可以看出,气源压力与气垫导轨的运行速度呈正相关关系。
四、实验分析气垫导轨的运行原理是利用气体的压力产生的气垫来减小导轨与滑块之间的摩擦力。
当气源压力增加时,气垫厚度增加,从而减小了导轨与滑块之间的接触面积,从而减小了摩擦力。
因此,气源压力的增加会导致气垫导轨的运行速度增加。
此外,气垫导轨的运行速度还受到其他因素的影响,如导轨表面的光滑度、滑块的重量等。
在实验中,我们保持了这些因素的一致,以确保实验结果的准确性。
五、实验应用气垫导轨具有摩擦力小、运行平稳等优点,因此在许多领域有着广泛的应用。
其中最典型的应用之一是高速列车。
由于气垫导轨的摩擦力小,列车可以在高速运行时减小能量损耗,提高能源利用率。
此外,气垫导轨还可以用于工业机械领域,如自动化生产线、机器人等。
在这些应用中,气垫导轨可以提高设备的运行效率,减少维护成本。
六、结论通过本次实验,我们研究了气垫导轨的运行原理及其性能。
实验结果表明,气源压力与气垫导轨的运行速度呈正相关关系。
气垫导轨具有摩擦力小、运行平稳等优点,在高速列车、工业机械等领域有着广泛的应用前景。
七、致谢在此,感谢实验室的老师和同学们对本次实验的支持与帮助。
一、实验目的1. 学习气垫导轨的基本原理和操作方法。
2. 测量滑块在气垫导轨上的运动速度和加速度,验证牛顿第二定律。
3. 研究滑块在气垫导轨上受到的粘滞阻力与滑块运动速度的关系。
4. 掌握使用电脑计数器进行数据采集和处理的方法。
二、实验原理气垫导轨是一种用于物理实验的教学仪器,它利用气垫技术使滑块在导轨上漂浮,从而减少摩擦力,使实验结果更接近理论值。
实验中,滑块在气垫导轨上受到的合外力主要由重力、支持力和空气阻力组成。
1. 牛顿第二定律:F = ma,其中F为合外力,m为滑块质量,a为加速度。
2. 滑块在气垫导轨上受到的空气阻力:f = kv,其中f为阻力,v为速度,k为粘滞阻力系数。
3. 滑块在气垫导轨上的运动方程:m dv/dt = mg sinθ - kv,其中θ为导轨倾角。
三、实验仪器1. 气垫导轨(QG-5-1.5m)2. 气源(DC-2B型)3. 滑块4. 垫片5. 电脑计数器(MUJ-6B型)6. 电子天平(YP1201型)四、实验步骤1. 将气垫导轨调成水平状态,先进行静态调平,然后在工作区间范围内不同位置进行23次动态调平。
2. 使用电脑计数器对滑块进行计时,记录滑块通过s1和s2两点的速度和加速度。
3. 在气垫导轨上测量滑块的质量,并计算滑块的粘滞阻力系数k。
4. 改变滑块的质量,重复实验步骤2和3,观察粘滞阻力与滑块速度的关系。
5. 利用实验数据,验证牛顿第二定律。
五、实验数据及处理1. 滑块质量m = 0.050 kg2. 滑块通过s1和s2两点的速度v1 = 0.200 m/s,v2 = 0.300 m/s3. 滑块通过s1和s2两点的时间t1 = 0.100 s,t2 = 0.150 s4. 滑块在气垫导轨上的加速度a = (v2 - v1) / (t2 - t1) = 1.000 m/s²5. 滑块的粘滞阻力系数k = f / v = 0.050 N·s/m根据实验数据,我们可以得出以下结论:1. 滑块在气垫导轨上的运动符合牛顿第二定律,即合外力与加速度成正比。
大学物理气垫导轨实验报告一、实验目的1、熟悉气垫导轨的构造和性能,掌握其使用方法。
2、学习利用气垫导轨测量物体的速度和加速度。
3、验证牛顿第二定律。
二、实验原理1、气垫导轨是一种摩擦力很小的实验装置,它利用从导轨表面小孔喷出的压缩空气,在导轨与滑块之间形成一层很薄的气膜,使滑块与导轨不直接接触,从而大大减小了摩擦力。
2、速度的测量:通过测量滑块在一定时间内通过的距离,根据速度的定义式$v =\frac{\Delta s}{\Delta t}$计算出速度。
3、加速度的测量:使用光电门测量滑块通过两个光电门的时间间隔$\Delta t_1$和$\Delta t_2$,以及两个光电门之间的距离$\Delta s$,根据加速度的定义式$a =\frac{v_2 v_1}{\Delta t}$,其中$v_1 =\frac{\Delta s}{\Delta t_1}$,$v_2 =\frac{\Delta s}{\Delta t_2}$,计算出加速度。
4、验证牛顿第二定律:在滑块上加上不同质量的砝码,测量滑块的加速度,根据牛顿第二定律$F = ma$,其中$F$为合力(等于滑块所受重力沿导轨方向的分力),分析加速度与合力、质量的关系。
三、实验仪器气垫导轨、滑块、光电门、数字毫秒计、砝码、天平。
四、实验步骤1、调节气垫导轨水平打开气源,将滑块放在导轨上,轻轻推动滑块,观察滑块的运动情况。
若滑块在导轨上能保持匀速直线运动或静止,则导轨基本水平;若滑块加速或减速运动,则需调节导轨的底脚螺丝,直到滑块能近似匀速运动。
2、测量滑块的速度安装好光电门,使滑块从导轨的一端以一定的初速度运动,通过光电门时数字毫秒计记录下通过的时间。
改变滑块的初速度,多次测量,计算滑块的平均速度。
3、测量滑块的加速度在滑块上放置质量为$m_1$的砝码,使滑块从导轨的一端由静止开始运动,通过两个相距一定距离的光电门,记录通过两个光电门的时间间隔$\Delta t_1$和$\Delta t_2$。
气垫导轨上的实验报告气垫导轨上的实验报告导轨是一种常见的工程结构,用于支撑和引导物体的运动。
传统的导轨通常采用滚珠或滚轮来减少摩擦,但是在高速运动或高负荷条件下,摩擦仍然是一个不可忽视的问题。
为了解决这个问题,气垫导轨应运而生。
气垫导轨利用气体的压力来支撑和引导物体的运动,从而减少摩擦。
在气垫导轨上,导轨表面有一系列微小的孔,通过这些孔将气体注入导轨下方的密闭空间。
当物体在导轨上运动时,气体通过孔洞喷出,形成气垫,使物体悬浮在气体上方,从而减少了与导轨的接触面积,减小了摩擦力。
为了验证气垫导轨的性能,我们进行了一系列实验。
首先,我们选择了一块平整的导轨表面作为实验对象。
在导轨上放置了一个重量为10千克的物体,并通过气体注入孔洞,形成气垫。
然后,我们使用一个力传感器测量物体在不同运动速度下的摩擦力。
实验结果显示,当物体在气垫导轨上以低速运动时,摩擦力几乎为零。
这是由于气垫的形成使物体与导轨之间的接触面积减小,从而减小了摩擦力。
随着运动速度的增加,摩擦力逐渐增加,但仍然远远小于传统导轨的摩擦力。
这表明气垫导轨在高速运动时仍然能够有效地减少摩擦。
除了减少摩擦力外,气垫导轨还具有其他优点。
首先,由于气垫的形成,物体在导轨上的运动更加平稳。
这对于一些对运动平稳性要求较高的应用非常重要,比如精密仪器的运动控制。
其次,气垫导轨具有较高的负载能力。
实验结果显示,在相同的运动速度下,气垫导轨可以承受比传统导轨更大的负载。
这使得气垫导轨在一些重负荷条件下的应用具有优势。
然而,气垫导轨也存在一些局限性。
首先,气垫导轨的运动平稳性对气体的注入和排出速度有一定要求。
如果气体的注入速度不均匀或排出速度不及时,可能会导致物体在导轨上的运动不稳定。
其次,气垫导轨对环境的要求较高。
由于气垫导轨依赖于气体的压力来支撑物体的运动,因此需要保持导轨下方的密闭空间。
如果导轨下方的密闭空间受到污染或气体泄漏,可能会影响气垫导轨的性能。
综上所述,气垫导轨是一种能够减少摩擦力的工程结构。
气垫导轨实验报告
气垫导轨实验报告1 【实验题目】
气垫导轨研究简谐运动的规律
【实验目的】
1.通过实验方法验证滑块运动是简谐运动.
2.通过实验方法求两弹簧的等效弹性系数和等效质量.
实验装置如图所示.
说明:什么是两弹簧的等效弹性系数?
说明:什么是两弹簧的等效质量?
3.测定弹簧振动的振动周期.
4.验证简谐振动的振幅与周期无关.
5.验证简谐振动的周期与振子的质量的平方根成正比.
【实验仪器】
气垫导轨,滑块,配重,光电计时器,挡光板,天平,两根长弹簧,固定弹簧的支架.
【实验要求】
1.设计方案(1)写出实验原理(推导周期公式及如何计算k和m0 ).
由滑块所受合力表达式证明滑块运动是谐振动.
给出不计弹簧质量时的T.
给出考虑弹簧质量对运动周期的影响,引入等效质量时的T.
实验中,改变滑块质量5次,测相应周期.由此,如何计算
k和m0 ?
(2)列出实验步骤.
(3)画出数据表格.
2.测量
3.进行数据处理并以小论文形式写出实验报告
(1)在报告中,要求有完整的实验原理,实验步骤,实验数据,数据处理和计算过程.
(2)明确给出实验结论.
两弹簧质量之和M= 10-3㎏ = N/m = 10-3㎏
i m
10-3㎏ 30T
s T2
s2 m0
10-3㎏ i m
10-3㎏ 20T
s T2
s2 m0
10-3㎏ K
N/m
1 4
2 5
3 6
4.数据处理时,可利用计算法或作图法计算k和m0的数值,并将m0与其理论值 M0=(1/3)M( M为两弹簧质量之和)
比较, 计算其相对误差 .
究竟选取哪种数据处理方法自定.书中提示了用计算法求k和 m0的方法.若采用,应理解并具体化.
【注意事项】
计算中注意使用国际单位制.
严禁随意拉长弹簧,以免损坏!
在气轨没有通气时,严禁将滑块拿上或拿下,更不能在轨道上滑动!
气垫导轨实验报告2 一、实验目的
1、掌握气垫导轨阻尼常数的测量方法,测量气垫导轨的阻尼常数;
2、学习消除系统误差的试验方法;
3、通过实验过程及结果分析影响阻尼常数的因数,掌握阻尼常数的物理意义。
二、实验仪器
气垫导轨、滑块2个、挡光片、光电门一对、数字毫秒计数器、垫块、物理天平、游标卡尺.
三、实验原理
1、含倾角误差
如图3,质量为m的滑块在倾角为?的气垫导轨上滑动。
由气体的摩擦理论可知,滑块会受到空气对它的阻力,当速度不太大时,该力正比于速度v,即f?bv。
滑块的受力示意图如图所示,据牛顿第二定律有ma?mgsinbv (1) 设滑块经过k1和k2时的速度分别为v1和v2,经历的时间为t1,k1、k2之间的距离为s. 由以上关系易得v2?v1?gt1sin
即: b?
bs
m
m(v1?v2?gt1sin?)
s
(2) (sin?=
hl
) (3)
图1 2、不含倾角误差
为了消除b中的倾角?,可再增加一个同样的方程,即让滑块在从k2返回到k1,对应的速度分别
为v3和v4,经过时间t2返回过程受力图如图2
图2
bv? 同样由牛顿二定律有: mgsin
m a (4)
由始末条件可解得: v4?v3?gt2sin由(2)式和(5)式可得: b?
bsm
(5)
(6)
m[t1(v3?v4)?t(2v?v)]1
2
s(t1?t2)
四、实验步骤
1、打开电源,用抹布擦净气垫导轨,并连接好光电门与数字毫秒计数器;
2、调节水平。
将一滑块在导轨上由静止释放,若滑块任静止,则导轨水平,否则则要调节调平螺母,使其水平;
3、调平后,选择一厚为h的垫块将导轨一端垫起,将两光电门固定在导轨上相距为s处,并选择数字毫秒计数器的记速功能;
4、将质量为m1的滑块从k1上方的某一位置释放,记下滑块次经过个光电门的速度v1、v2、v3、v4;
5、将数字毫秒计数器选择为计时功能,将质量为m1的滑块从4中的同一高度释放,使其下滑在反弹回来,并记下计时器的读数t1、t2:;
6、换另一质量为m2的滑块,重复步骤4、5;
7、用游标卡尺测出点快的高度h,用物理天平测两滑块的质量m1和m2。
五、实验数据记录及处理
滑块一: m=241.59g h=1.445cm l=114cm s=50cm 代入公式(3)和(6)得:b1?7.25?10?3(N?s)/m b1?7.68?10?3(N?s)/m
滑块二:m=186.36g h=1.445cm l=114cm s=50cm
代入公式(3)和(6)得:b
2
?3.49?10
?3
(N?s)/m
b2?4.35?10?3(N?s)/m
六、相对误差及分析
两种测量方法产生的相对误差为: ?1?
b1?b1
b
1
?100%?5.59%
?2?
b2?b2
b2
?100%?19.77%
含倾角时由于?很难测而且不易测准,所以会产生较大的相对误差,采用复测法测得的值相对较精确。
七、实验分析讨论
1、实验前一定要将导轨调至水平状态,且确保导轨处于干净通气状态,对同一个滑块要保证每次释放时在同一高度;
2、滑块在导轨上运动时,虽然没有滑动摩擦阻力,但要受到粘性内摩擦阻力的作用,从而对滑块的运动产生一定的影响,造成附加的速度损失,从而影响实验结果。
3、复侧法可以通过解方程消去难测量?,从而减少了系统误差。
本实验采用的是在一次下滑中记录4次速度,这样可能会因后面的速度太小而影响实验的精确度,所以也可以采用两次取不同的s下滑,建立方程消去?。
气垫导轨实验报告。
