磁控溅射光学镀膜设备市场报告主要研究:磁控溅射光学镀膜设备市场规模:产能、产量、销售、产值、价格、成本、利润等磁控溅射光学镀膜设备行业竞争分析:原材料、市场应用、产品种类、市场需求、市场供给,下游市场分析、供应链分析、主要企业情况、市场份额、并购、扩张等磁控溅射光学镀膜设备是一种先进的物理气相沉积(PVD)技术,广泛应用于多种材料的表面处理和薄膜制备。
技术优势:与传统蒸发式光学镀膜机相比,磁控溅射光学镀膜设备具有有效镀膜面积大、装载量大、效率高、工艺稳定、重复性和稳定性好以及膜层结合力好等优点。
兼容不同尺寸的自动化基材传输系统,实现实时监控和快速换靶,维护保养便捷。
2023年全球磁控溅射光学镀膜设备市场规模大约为144亿元(人民币),预计2030年将达到221亿元,2024-2030期间年复合增长率(CAGR)为6.9%。
磁控溅射镀膜机(Magnetron Sputtering Optical Coating Equipment)其工作原理是在真空状态下,使用弧光放电和辉光放电的工作原理。
在金属和非金属的工件表面上镀制金色的氮化钛,黑色碳化钛,七彩的氮氧化钛等。
亦可镀防腐蚀膜(如AL,Cr不锈钢及TiN等)和耐磨膜,膜层与基底结合牢固,利用溅射工艺进行镀膜,可提高膜层的附着力、重复性、致密度、均匀度等特点。
全球磁磁控溅射镀膜机的主要厂商有ULVAC、Applied Materials和汇成真空等,全球前三大制造商所占份额约为15%。
亚太地区是磁控溅射镀膜机的最大市场,占比超过65%,其次是北美和欧洲。
(Win Market Research)辰宇信息报告分析磁控溅射光学镀膜设备行业竞争格局,包括全球市场主要厂商竞争格局和中国本土市场主要厂商竞争格局,重点分析全球主要厂商磁控溅射光学镀膜设备产能、销量、收入、价格和市场份额,全球磁控溅射光学镀膜设备产地分布情况、中国磁控溅射光学镀膜设备进出口情况以及行业并购情况等。
2023年中国磁控溅射镀膜行业发展现状及下游产业链市场发展全景分析预测(1)磁控溅射镀膜技术:磁控溅射镀膜技术是PVD(Physical Vapor Deposition,物理气相沉积)镀膜技术的一种,其工作原理系通过施加与电场方向垂直的磁场,控制高能粒子束(通常采用Ar+)加速轰击阴极靶材表面,使靶材发生溅射生成原子并沉积在基板表面形成薄膜。
中金企信国际咨询权威公布《2023-2029年磁控溅射镀膜行业市场调查及“十四五”投资战略预测报告》磁控溅射镀膜技术能够有效提高膜层的沉积速率、降低基片温度,减小等离子体对膜层的破坏,制成薄膜在特性上具有显著优势,适合大面积镀膜生产,是目前最主要的工业镀膜方式之一。
中金企信国际咨询权威公布《2023-2029年柔性光学导电材料行业发展现状与投资战略规划可行性报告》(2)磁控溅射镀膜行业发展现状:磁控溅射镀膜技术在中国自20世纪90年代起逐渐应用于工业生产,此后,随着国际产业转移以及国内技术的进步,磁控溅射镀膜技术在我国开始广泛应用于平板显示、触控面板、光伏电池以及装饰面板等产品的工业制造,并随着卷绕溅射镀膜技术的日益成熟,镀膜基材也由传统的玻璃基板拓展到了柔性领域。
在下游市场需求以及技术创新的不断推动下,我国磁控溅射镀膜行业得到了快速发展。
中金企信国际咨询权威公布《2023-2029年智能表计市场深度调研及投资可行性预测咨询报告》①显示触控:中金企信国际咨询权威公布《2023-2029年中国消费电子行业市场供需格局分析及投资战略可行性报告》A、LCD用ITO导电玻璃:ITO(Indium Tin Oxides,氧化铟锡)导电玻璃,是指在玻璃基板上利用磁控溅射的方法沉积ITO薄膜,加工制作成的一种具有良好透明导电性能的玻璃产品,具有禁带宽、可见光谱区光透射率高和电阻率低等特性。
中金企信国际咨询权威公布《2023-2029年汽车电子行业市场运行格局分析及投资战略可行性评估预测报告》LCD(Liquid Crystal Display,液晶显示)是一种现代显示技术,其原理是将液晶置于两片平行的ITO导电玻璃基板之间,在ITO导电玻璃的电极作用下,液晶分子排列会发生扭曲,从而控制偏振光出射状态,产生显示画面。

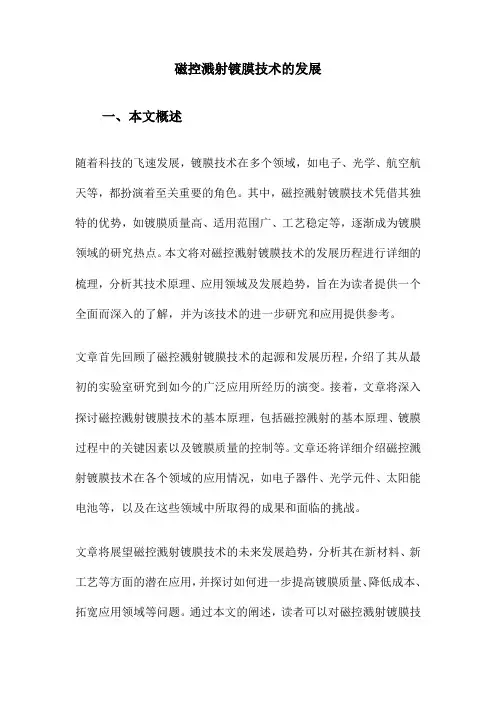

磁控溅射镀膜技术的发展一、本文概述随着科技的飞速发展,镀膜技术在多个领域,如电子、光学、航空航天等,都扮演着至关重要的角色。
其中,磁控溅射镀膜技术凭借其独特的优势,如镀膜质量高、适用范围广、工艺稳定等,逐渐成为镀膜领域的研究热点。
本文将对磁控溅射镀膜技术的发展历程进行详细的梳理,分析其技术原理、应用领域及发展趋势,旨在为读者提供一个全面而深入的了解,并为该技术的进一步研究和应用提供参考。
文章首先回顾了磁控溅射镀膜技术的起源和发展历程,介绍了其从最初的实验室研究到如今的广泛应用所经历的演变。
接着,文章将深入探讨磁控溅射镀膜技术的基本原理,包括磁控溅射的基本原理、镀膜过程中的关键因素以及镀膜质量的控制等。
文章还将详细介绍磁控溅射镀膜技术在各个领域的应用情况,如电子器件、光学元件、太阳能电池等,以及在这些领域中所取得的成果和面临的挑战。
文章将展望磁控溅射镀膜技术的未来发展趋势,分析其在新材料、新工艺等方面的潜在应用,并探讨如何进一步提高镀膜质量、降低成本、拓宽应用领域等问题。
通过本文的阐述,读者可以对磁控溅射镀膜技术的发展有一个清晰的认识,并为其未来的研究和应用提供有益的启示。
二、磁控溅射镀膜技术的基本原理磁控溅射镀膜技术是一种物理气相沉积(PVD)方法,其基本原理是利用高能离子轰击靶材表面,使靶材表面的原子或分子被溅射出来,并在基材表面沉积形成薄膜。
在这个过程中,磁场起着至关重要的作用。
在真空溅射室中,靶材被放置在阴极,而基材(待镀物体)则被放置在阳极。
溅射室内充入惰性气体(如氩气),并通过电场使气体电离产生正离子和电子。
正离子在电场的作用下加速飞向靶材表面,与靶材原子发生碰撞,将靶材原子从表面溅射出来。
溅射出的靶材原子在飞行过程中与气体原子发生碰撞,失去部分能量后到达基材表面。
在靶材附近设置磁场,磁场的方向与电场方向垂直。
当溅射出的靶材原子经过磁场时,它们会受到洛伦兹力的作用,在磁场中做圆周运动。
