第二章三极管要点

第二章 双极型晶体三极管（BJT ）§2.1 知识点归纳一、BJT 原理·双极型晶体管（BJT ）分为NPN 管和PNP 管两类（图2-1，图2-2）。

·当BJT 发射结正偏，集电结反偏时，称为放大偏置。

在放大偏置时，NPN 管满足C B C V V V >>；PNP 管满足C B E V V V <<。

·放大偏置时，作为PN 结的发射结的V A 关系是：/BE T v V E ES i I e =（NPN ），/E B T v VE ES i I e =（PNP ）。

·在BJT 为放大偏置的外部条件和基区很薄、发射区较基区高掺杂的内部条件下，发射极电流E i 将几乎转化为集电流C i ，而基极电流较小。

·在放大偏置时，定义了CNE i i α=（CN i 是由E i 转化而来的C i 分量）极之后，可以导出两个关于电极电流的关系方程：C E CBO i i I α=+(1)C B CBO B CEO i i I i I βββ=++=+其中1αβα=-，CEO I 是集电结反向饱和电流，(1)CEO CBO I I β=+是穿透电流。

·放大偏置时，在一定电流范围内，E i 、C i 、B i 基本是线性关系，而BE v 对三个电流都是指数非线性关系。

·放大偏置时：三电极电流主要受控于BE v ，而反偏CB v 通过基区宽度调制效应，对电流有较小的影响。

影响的规律是；集电极反偏增大时，C I ，E I 增大而B I 减小。

·发射结与集电结均反偏时BJT 为截止状态，发射结与集电结都正偏时，BJT 为饱和状态。

二、BJT 静态伏安特性曲线·三端电子器件的伏安特性曲线一般是画出器件在某一种双口组态时输入口和输出口的伏安特性曲线族。

BJT 常用CE 伏安特性曲线，其画法是：输入特性曲线：()CE B BE V i f v =常数（图2-13）输出特性曲线：()B B CE I i f v =常数（图2-14）·输入特性曲线一般只画放大区，典型形状与二极管正向伏安特性相似。

第二章晶体三极管和场效应晶体管一、是非题（1）为使晶体管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压。

（）（2）无论是哪种晶体三极管，当处于放大状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位。

（）（3）晶体三极管的发射区和集电区是由同一类半导体（N型或P型）构成的，所以e极和c极可以互换使用。

（）（4）晶体三极管的穿透电流I CEO的大小不随温度而变化。

（）（5）晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。

（）（6）对于NPN三极管，当V BE>0，V BE>V CE，则该管的工作状态是饱和状态。

（）（7）已知某三极管的射极电流I E=1.36mA，集电极电流I C=1.33mA，则基极电流I B=30微安。

（）（8）某晶体三极管的射极电流I B=10微安时，I C=0.44mA；当I B=20微安时，I C=0.89mA 则它的电流放大系数β=45。

（）（9）可以用两个二极管连接成一个三极管。

（）（10）晶体三极管具有电压放大作用。

（）二、填空题1、晶体三极管的三个电极分别称为、、。

三极管在放大电路中，PNP管电位最高的一极是，NPN管电位最高的一极是。

此时，三极管发射结为偏置，集电结为偏置。

晶体三极管工作在饱和区和截止区时，具有特性，可应用于脉冲数字电路中。

2、测得工作在放大电路中的晶体管的两个电极在无交流信号输入时的电流大小及方向如图2-1所示，则另一电极的电流大小为，该管属于管（PNP NPN）。

0.1mA4mA-++ 10K20K1V图2-13、工作在放大区的某三极管，基极电流从20μA增大到40μA，集电极电流从1mA变为2mA，则该三极管的电流放大倍数为。

4、当晶体三极管工作在饱和状态时，其特点是集电结处于偏置，发射结处于偏置。

当工作在放大状态时,其特点是集电结处于偏置，发射结于偏置。

当工作在截止状态时,其特点是集电结处于偏置，发射结于偏置。

第二章三极管及放大电路基础教学重点1．了解三极管的外形特征、伏安特性和主要参数。

2．在实践中能正确使用三极管。

3．理解放大的概念、放大电路主要性能指标、放大电路的基本构成和基本分析方法。

4．掌握共发射极放大电路的组成、工作原理，并能估算电路的静态工作点、放大倍数、输入和输出电阻等性能指标。

5．能搭建分压式放大电路，并调整静态工作点。

教学难点1．三极管的工作原理。

2．放大、动态和静态以及等效电路等概念的建立。

3．电路能否放大的判断。

学时分配2.1三极管2.1.1三极管的结构与符号 通过实物认识常见的三极管三极管有三个电极，分别从三极管内部引出，其结构示意如图所示。

按两个PN 结组合方式的不同，三极管可分为PNP 型、NPN 型两类，其结构示意、电路符号和文字符号如图所示。

PNP 型 NPN 型有箭头的电极是发射极，箭头方向表示发射结正向偏置时的电流方向，由此可以判断管子是PNP 型还是NPN 型。

基区 发射区e基极 ceVTe基极 cecVT《电子技术基础与技能》配套多媒体CAI 课件 电子教案三极管都可以用锗或硅两种材料制作，所以三极管又可分为锗三极管和硅三极管。

2.1.2三极管中的电流分配和放大作用动画：三极管电流放大作用的示意做一做：三极管中电流的分配和放大作用观察分析实验参考数据：1）三极管各极电流分配关系：I E = I B + I C ，I E ≈ I C ≫I B2）基极电流和集电极电流之比基本为常量，该常量称为共发射极直流放大系数β，定义为：BCI I =β 3）基极电流有微小的变化量Δi B ，集电极电流就会产生较大的变化量Δi C ，且电流变化量之比也基本为常量，该常量称为共发射交流放大系数β，定义为：BCΔi i ∆=β1．三极管的电流放大作用，实质上是用较小的基极电流信号控制较大的集电极电流信号，实现“以小控大”的作用。

2．三极管电流放大作用的实现需要外部提供直流偏置，即必须保证三极管发射结加正向电压（正偏），集电结加反向电压（反偏）。

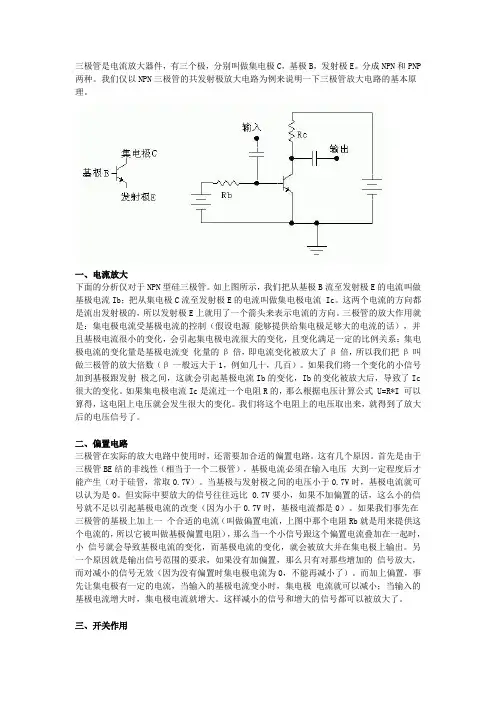

三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。

分成NPN和PNP 两种。

我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

一、电流放大下面的分析仅对于NPN型硅三极管。

如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。

这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。

三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。

如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic 很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式 U=R*I 可以算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

二、偏置电路三极管在实际的放大电路中使用时，还需要加合适的偏置电路。

这有几个原因。

首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。

当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。

但实际中要放大的信号往往远比 0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。

如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。

复习与自我检测（五）二极管、三极管及整流与放大电路一、学习要点1.半导体的基本知识（1）半导体的特性导电性能介于导体和绝缘体之间的物质称为半导体。

半导体能得到广泛应用，是由于它的导电能力会随温度、光照或所掺杂质的不同而显著变化。

（2）PN结的单向导电性当在PN结两端加上正向电压时，因外加电场的方向与内电场的方向相反，削弱了内电场，打破了PN结中的动态平衡状态，使载流子的扩散运动大于漂移运动，形成较大的扩散电流，PN结导通。

当在PN结两端加上反向电压时，因外加电场的方向与内电场的方向相同，增强了内电场，也打破了PN结中的动态平衡，使少数载流子的漂移运动大于多数载流子的扩散运动，形成较小的反向电流，可以认为PN结截止。

2.半导体二极管二极管的正向电流是多数载流子的扩散电流，其值较大（毫安级），但正向电压只有零点几伏，说明二极管的正向电阻较小。

当正向电压大于死区电压后，电流增加较快。

二极管正向导通时，其正向压降变化不大，硅管约为0.6-0.7V；锗管约为0.2-0.3V。

反向电流是少数载流子的漂移电流，其值随温度的上升增长得很快，并且只要外加反向电压在一定范围内，反向电流基本上维持不变，和反向电压的数值无关（反向电阻高）。

当反向电压增大到击穿电压时，反向电流突然增大，管子被击穿而损坏。

二极管的参数反映了它的电性能，是合理选择与正确使用的依据。

对正向而言，有最大整流电流I OM，使用时不得超过。

对反向而言，有最高反向工作电压U RM和反向饱和电流I R3.稳压管是工作于反向可逆击穿状态下的二极管。

稳压管的反向击穿特性曲线很陡，它的特点是在一定的电流范围内的电压稳定不变。

4.单相桥式整流电路整流电路的任务是把交流电变换成直流电，完成这一任务主要靠二极管的单向导电作用，所以通常二极管是构成各种整流电路的核心元件。

5.滤波电路滤波原理利用储能元件滤掉单向脉动电压中的交流分量，即保留直流分量，使负载电压脉动减小。
