电抗器的工作原理电抗器是一种电气元件,它主要用于调节电流和电压的波形,以及改变电路中的功率因数。
本文将详细介绍电抗器的工作原理,包括其基本原理、构造和应用。
一、基本原理电抗器是由线圈和铁芯组成的,其工作原理基于电磁感应。
当电流通过线圈时,线圈中的磁场会与铁芯相互作用,产生感应电动势。
这个感应电动势与电流的变化率成正比,即感应电动势等于电流的变化率乘以一个比例常数。
根据法拉第电磁感应定律,感应电动势的方向与电流的变化率的方向相反。
因此,当电流在电抗器中变化时,感应电动势会产生一个反向的电压,从而抵消电流的变化。
这种反向的电压称为感应电压。
二、构造电抗器的主要构造包括线圈和铁芯。
线圈通常由导电材料制成,如铜线或者铝线。
线圈的匝数和截面积决定了电抗器的电感值。
铁芯通常由磁性材料制成,如铁或者钢。
铁芯的形状和材料也会影响电抗器的工作特性。
电抗器还可以根据具体的应用需求进行设计和创造。
例如,高频电抗器通常采用空心线圈和铁氧体芯,以减小电感值和损耗。
而低频电抗器则通常采用实心线圈和铁芯,以增加电感值和稳定性。
三、应用电抗器在电力系统中有广泛的应用。
以下是几个常见的应用场景:1. 电力因数校正:电抗器可以用来改变电路中的功率因数。
当电路的功率因数低于1时,可以通过串联电抗器来增加电路的感性负载,从而提高功率因数。
相反,当电路的功率因数高于1时,可以通过并联电抗器来增加电路的容性负载,从而降低功率因数。
2. 电力传输:在长距离的电力传输中,电抗器可以用来稳定电流和电压的波形。
通过调节电抗器的电感值和电阻值,可以有效地控制电流和电压的幅值和相位。
3. 滤波器:电抗器可以用来滤除电路中的高频噪声和谐波。
通过选择合适的电感值和频率响应,可以将不需要的频率成份滤除,从而提高电路的性能和稳定性。
4. 电动机起动:在电动机起动过程中,电抗器可以用来限制起动电流的峰值。
通过串联电抗器,可以减小电动机的起动电流,从而保护电动机和电力系统的稳定性。
直流电抗器,又称平波电抗器,主要用于变流器的直流侧,在通用变频器上有较多的应用。
电抗器中有流过的具有交流分量的直流电流。
主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续,减小电流脉动值,改善输入功率因数,并可以抑制变流装置产生的谐波。
其具体的功能有:◆ 改善电容滤波造成的输入电流波形畦变。
◆ 减少和防止因冲击电流造成整流桥损坏和电容过热。
◆ 提高功率因素,降低直流母线交流脉冲。
◆ 限制电网电压的瞬变。
1、电抗器适用于无功功率补偿和谐波的治理系统中,可以改善功率因数,对谐波起滤波作用,以抑制电网电压波形畸变,从而改变电网质量和保证电力系统安全运行。
2、进线电抗器用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥式整流电路换相时产生的电压缺陷,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染。
3、直流电抗器(又称平波电抗器)主要用于变流器的直流侧,电抗器中流过的具有交流分量的直流电流。
主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续,减小电流脉动值,改善输入功率因数.4、输出电抗器的主要作用是补偿长线分布电容的影响,并能抑制输出谐波电流,提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电抗器在变频器系统中的应用1 引言随着电力电子技术的迅速发展,从 20世纪 90年代以来交流变频调速已成为电气传动的主流,其应用范围日益广泛。
但是由于变频器被使用在各种不同的电气环境,若不采取恰当的保护措施,就会影响变频器运行的稳定性和可靠性。
实践证明,适当选配电抗器与变频器配套使用,可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击,同时亦可以减少变频器产生的谐波对电网的污染,并可提高变频器的功率因数。
因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题是十分必要的。
国网运行有限公司培训教材第一分册变压器类设备第四部分平波电抗器目录1.平波电抗器概述 (3)2.基本结构 (3)2.1本体 (6)2.2套管 (7)2.3冷却系统 (11)2.4主要附件 (14)3、基本原理及分类 (19)3.1基本原理 (19)3.2分类 (19)3.3额定参数及铭牌 (19)4.运行维护 (21)4.1运行方式 (21)4.2运行规定 (22)4.3停、送电操作 (24)4.4巡回检查 (24)4.5日常维护 (25)5.控制保护 (25)5.1概述 (25)5.2冷却器控制 (26)5.3非电气量保护 (26)6.试验与检修 (27)6.1型式试验 (27)6.3预防性试验 (38)6.4日常维护项目 (45)6.5特殊性检修项目 (46)7常用接线图 (56)8附录: (57)1.平波电抗器概述平波电抗器是换流站直流系统中一个重要的组成部件,站内使用的平波电抗器在结构上内部线圈采用两芯柱型式并联结构,每一芯柱流过的电流为总电流的一半。
平波电抗器具有以下作用;1)限制故障电流的上升速率;2)防止直流低负荷时直流电流的间断;3)平抑直流电流的波纹;4)与直流滤波器组成滤波网,滤掉部分谐波。
2.基本结构平抗外观图及部件列表见图2.1和表2.1,按照结构特点,可将平抗分为以下几个部分1)本体2)套管3)油箱及冷却装置。
4)气体继电器、油枕、在线监测装置等表2.1 设备编号对照表2.1本体平抗的本体主要由:铁芯、绕组、绝缘材料、引线等构成,内部结构见下图2.2、图2.3。
图2.2 平抗本体内部结构(铁芯、绕组)图2.3 绕组引出线2.2 套管平抗套管将内部高、低压引线引到油箱外部,不但作为引线对地绝缘,而且担负着固定引线地作用,套管是平抗载流元件之一,在运行中,长期通过负载直流电流,当发生短路故障时可以承受短路电流,因此,平抗套管需满足以下技术要求:(1) 必须具有规定地电气强度和足够地机械强度。
电抗器懂得放手的人找到轻松,懂得遗忘的人找到自由,懂得关怀的人找到幸福!女人的聪明在于能欣赏男人的聪明。
生活是灯,工作是油,若要灯亮,就要加油!相爱时,飞到天边都觉得踏实,因为有你的牵挂;分手后,坐在家里都觉得失重,因为没有了方向。
内容简介一:电抗器在电力系统中的作用二:电抗器的分类三:详细介绍及选用方法四:各种电抗器的计算公式五:经典问答一:电抗器在电力系统中的作用由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为 4.5%~7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%~13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升:铁芯85K,线圈95K,绝缘水平:3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值,其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级,不大于50dB,电抗器耐温等级H级以上. 信息来自:输配电设备网电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
平波电抗器的作用原理
平波电抗器的作用原理:
一、平波电抗器作用
1. 降低电源的感应器:它的作用是用抵抗器来减少电源的感应器,通
过降低感应器可以减少单位时间内的电流到噪声的比率,从而减少对
电路的影响;
2. 限制电源的电涌:当电源的电流突变时会造成电涌,它会产生杂波,抵消电路的信号,从而影响电路的稳定性。
平波电抗器可以将电流和
电压突变减少到最小,阻止有害信号混入电路;
3. 防止感应电磁暂态:当有工作电流变化时会产生电磁暂态,对电路
造成不利影响,而平波电抗器就能过滤这种电磁暂态,阻止它混入电路;
4. 限制电源正反电压:平波电抗器可以限制电源的正反电压,保证电
源的稳定性,也可以调节电源的输出电压,使电源能够更加稳定。
二、平波电抗器的工作原理
1. 平波电抗器主要是利用电容和电感组成的抵抗补偿电路,可以把不规则变化的电流转换成更平滑的脉冲电流,减少了波形的峰谷差;
2. 平波电抗器内部还配有自动往复控制机构,采用固定频率摆动完成抵抗补偿,可以使电流变化更加连贯、平滑;
3. 电容和电感共同传递电流流动,当调整电感的大小时,就可以控制电流的转换,从而实现平波的效果;
4. 此外,平波电抗器的内部还装有调节电压变换器、滤波电感和电容等部件,可以实现对电源的平波功能。
总之,平波电抗器是一种通过抵抗器、调节电压变换器、滤波器等控制器件,来把不规则变化的电流转换成更平滑的脉冲电流,并限制电源的感应器、电涌以及正反电压突变,进而实现电路性能的改善。
平波电抗器的工作原理
平波电抗器是一种电气元件,用于调节交流电路中的电感和电容。
它基于电感和电容之间的相互作用,在电路中引入合适的补偿,来控制电流和电压的波形。
平波电抗器由一个电感线圈和一个电容器组成,它们串联连接在电路中。
当电源施加交流电压时,电感和电容之间的相互作用可以补偿电路中的电感和电容。
在电压上升的一半周期中,电流通过电感线圈开始增加,同时电容器的电压开始降低。
这时,电感器存储的电能开始释放,提供给电容器,使得电容器的电压上升。
同时,电感器的电流也开始减小。
在电压下降的一半周期中,电容器的电压继续上升,同时电感器的电流继续减小。
电感器释放的能量被电容器吸收,从而控制电流的下降速度,使得电流的变化平滑。
这样就能够实现对电流和电压波形的调节,减小峰值。
通过调整电感和电容的数值,平波电抗器可以实现对不同频率的交流信号进行补偿,使得电流和电压的波形更加平滑。
它常用于电源和负载之间,用于减小电压峰值和谐波的影响,提高电路的稳定性和效率。
DCL直流平波电抗器
一、概述
滤波电抗器,又称直流平波电抗器,用于变流器的直流侧,电抗器中流过的是具有交流分流量的直流电流,它的作用是将叠加在直流电流上的断续权现趋于某一规定值内,还用于并联变频器的直流侧对藕,降低断续权限,限制环流线路中的环流,应用于直流快速开关,切断故障电流时限制电流的上升率,还被用在电流、电压型变频器中间,抑制回路中的直流平波,还可用于整流电源平波,已消除纹波。
二、产品特点
直流平波电抗器在电路中主要用于改善电网质量,提高功率因素之用,我厂生产的直流平波电抗器采用优质进口冷轧矽刚精致而成,主要有铁芯和线圈两部分组成,铁芯一般为两心柱式结构,两芯柱有多只硅钢片铁饼跌积而成,中间有绝缘板隔离,不让铁芯出线磁饱和,组装后依靠拉近螺杆上下压紧,以减少噪音,本产品为干式自冷,有B级和F级两种绝缘等级,具有体积小,温度低,无噪音等特点,直流规格从2A-10KA不等,电压从220V-2000V.
三、性能指标及参数
1.额定工作电压:380V/50:HZ或660V/500HZ
2.额定工作电流:3A至2000A/40°
3.抗电强度:铁芯-绕组300V AC/50HZ/5MA/10S,无飞弧击穿(工厂测试)
4.绝缘电阻:1000VDC
5.电抗器噪音:小于65db(与电抗器水平距离点1米测试)
6.防护等级:IPOO
7.绝缘等级:F级以上
8.产品执行标准:REC289:1978电抗器
GB10229-88 电抗器(eqvIEC289:1987)
JB9644-1999半导体电气传动用电抗器。
什么是平波电抗器_平波电抗器的分类一、什么是平波电抗器平波电抗器用于整流以后的直流回路中。
整流电路的脉波数总是有限的,在输出的整直电压中总是有纹波的。
这种纹波往往是有害的,需要由平波电抗器加以抑制。
直流输电的换流站都装有平波电抗器,使输出的直流接近于理想直流。
直流供电的晶闸管电气传动中,平波电抗器也是不可少的。
平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。
平波电抗器和直流滤波器一起构成直流T型谐波滤波网,减小交流脉动分量并滤除部分谐波,减少直流线路沿线对通信的干扰和避免谐波使调节不稳定。
平波电抗器还能防止由直流线路产生的陡波冲击进入阀厅,使换流阀免遭过电压的损坏。
当逆变器发生某些故障时,可避免引起继发的换相失败。
可减小因交流电压下降引起逆变器换相失败的机率。
当直流线路短路时,在整流侧调节配合下,限制短路电流的峰值。
电感值并不是越大越好,因为电感的增大对直流输电系统的自动调节特性有影响。
在直流输电系统中,当直流电流发生间断时,会产生较高过电压,对绝缘不利,使控制不稳定。
平波电抗器通过限制由快速电压变化所引起的电流变化率来防止直流电流的间断,从而降低换流器的换相失败率。
二、平波电抗器的分类1、按型式分类(1)油浸式平波电抗器油浸式平波电抗器的结构与变压器相似,主要由线圈、铁芯和油箱、套管、冷却系统等部件组成。
油浸式平波电抗器因构造上有铁芯,其负荷电流与磁性成非线性关系。
】油浸式平波电抗器优点:油浸式平波电抗器由于有铁芯,因此要增加单台电感量较容易;油浸式平波电抗器的油纸绝缘系统很成熟,运行也很可靠;油浸式平波电抗器安装在地面上,因此重心低,抗震性能好;油浸式平波电抗器采用干式套管穿入阀厅,取代了水平穿墙套管,解决了水平穿墙套管的不均匀湿闪问题;油浸式平波电抗器的垂直套管也采用干式套管,使其发生污闪的概率降低。

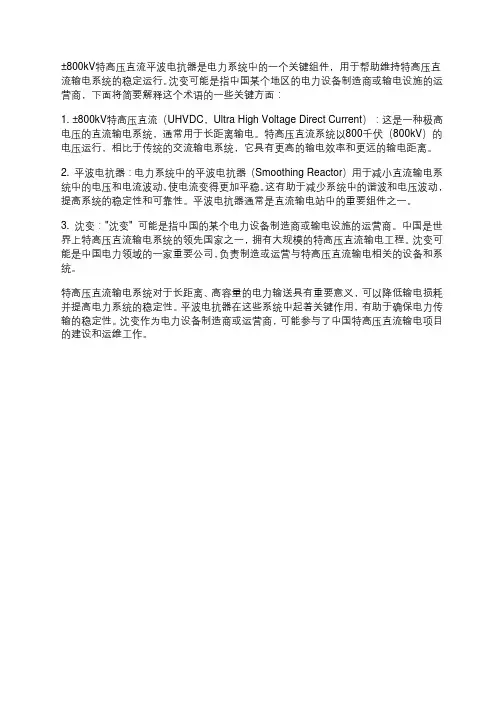

±800kV特高压直流平波电抗器是电力系统中的一个关键组件,用于帮助维持特高压直流输电系统的稳定运行。
沈变可能是指中国某个地区的电力设备制造商或输电设施的运营商,下面将简要解释这个术语的一些关键方面:
1. ±800kV特高压直流(UHVDC,Ultra High Voltage Direct Current):这是一种极高电压的直流输电系统,通常用于长距离输电。
特高压直流系统以800千伏(800kV)的电压运行,相比于传统的交流输电系统,它具有更高的输电效率和更远的输电距离。
2. 平波电抗器:电力系统中的平波电抗器(Smoothing Reactor)用于减小直流输电系统中的电压和电流波动,使电流变得更加平稳。
这有助于减少系统中的谐波和电压波动,提高系统的稳定性和可靠性。
平波电抗器通常是直流输电站中的重要组件之一。
3. 沈变:"沈变" 可能是指中国的某个电力设备制造商或输电设施的运营商。
中国是世界上特高压直流输电系统的领先国家之一,拥有大规模的特高压直流输电工程。
沈变可能是中国电力领域的一家重要公司,负责制造或运营与特高压直流输电相关的设备和系统。
特高压直流输电系统对于长距离、高容量的电力输送具有重要意义,可以降低输电损耗并提高电力系统的稳定性。
平波电抗器在这些系统中起着关键作用,有助于确保电力传输的稳定性。
沈变作为电力设备制造商或运营商,可能参与了中国特高压直流输电项目的建设和运维工作。
平波电抗器使用说明书一、说明:此产品采用优质矽钢片和导线经先进的工艺精制而成,具有结构稳定、温升低、噪声小等特点。
通常安装在变频器,直流调速器的输入或输出端,可抵制变频器产生的谐波向电网传递,减少变频产生的谐波对其他元件的干扰,改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。
用在直流调速器的输出端,提高功率因数补偿因数、改善电网质量、平抑波形,是调速器配套使用的重要元件之一。
二、结构特点:1.该电抗器为平波单相电抗器,为铁芯干式。
2.铁芯采用优质低损砂耗优质硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用优质导线绕制,排列紧密且均匀,外表喷涂优质绝缘漆,具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后以过预烘→真空浸漆热烘固化→这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理。
7.该电抗器与国内同类产品相比具有结构稳定、温升低,外观美等优点,可与国外知名品牌相媲美。
三、使用环境条件:1.海拔高度不超过1000米。
2.运行环境温度-25℃~+45℃,相对湿度不超过90%。
3.周围无有害气体,无易燃易爆物品。
4.周围环境有良好的通风条件,如装在柜内,应加装通风设备。
四、性能参数:1.适用于任何品牌变频器和直流调速器。
2.电流:350A3.电压:540V3.电感量:7mH4.额定绝缘水平1KV/min.5.电抗器各部位的温升限值:铁芯不超过85摄氏度,线圈温升不超过95摄氏度。
6.电抗器噪声不大于45dB。
简述平波电抗器的作用平波电抗器是一种电气装置,用于稳定电力系统中的电压和频率,改进电力系统的功率因数和提高电能质量。
它在电力系统中起到平衡无功功率的作用。
平波电抗器通常由电感器、电容器和断路器组成。
它通过电感器吸收无功功率,通过电容器提供无功功率。
当系统中的负载需要无功功率时,电感器会吸收过剩的无功功率,从而使功率因素接近1、而当负载需要额外的无功功率时,电容器会提供无功功率,并使功率因素维持在接近1的状态。
平波电抗器的作用有以下几点:1.改善功率因数:电力系统中的负载在工作过程中会产生不同程度的无功功率。
当功率因数低于1时,电力系统的效率会降低,并可能造成线路过载和设备损坏。
平波电抗器可以通过提供或吸收无功功率,使功率因数逼近1,从而改善电力系统的功率因数。
2.控制电压:在电力系统中,电压稳定是非常重要的。
当负载需求无功功率时,平波电抗器会从电网中吸收无功功率,从而使电压保持稳定。
相反,当负载需要额外的无功功率时,平波电抗器会向电网注入无功功率,以维持电压水平。
3.抑制电流谐振:在电力系统中,当发生谐振时,电流会远远超过标准值,可能导致线路过载和设备损坏。
平波电抗器可以通过吸收或注入无功功率来抑制电流的谐振,使电流保持在安全范围内。
4.提高电能质量:平波电抗器可以减少电力系统中的电压波动和电压闪烁。
当电力系统中的电压发生波动时,平波电抗器可以吸收或注入适当的无功功率来稳定电压。
这样可以提高电力系统的电能质量,并保护负载设备免受电压波动的影响。
总之,平波电抗器在电力系统中扮演着重要的角色。
它通过提供或吸收无功功率,改善功率因数、控制电压、抑制电流谐振和提高电能质量。
通过使用平波电抗器,可以提高电力系统的效率和稳定性,并保护设备免受电力质量问题的影响。
电抗器的工作原理及在电力系统中的作用
一、电抗器的工作原理
电抗器是一种专门用来减少电路中电压和电流的电子器件。
它通过把
一定量的电流和电压折合成热能,减少电压和电流的变化,从而起到抑制
和稳定电路的作用。
其基本的工作原理是将短路时产生的电流分解成两部分,一部分经电阻而变为热能,另一部分电流则留在电路中,这样就可以
抑制电路中电流的变化。
电抗器的结构极为简单,它一般由一个铁芯,一根抗磁材料和一根电
线组成,电线的两端接到电路中,内部抗磁材料包裹铁芯。
抗磁材料就是
实现电抗器效果的关键,它的空芯率越高,抗磁能力越强,电抗器的抗磁
参数也就越高,它就可以抑制电路中电流的变化。
电抗器在电力系统中可以有效地抑制电路中电流和电压的变化,作用
如下:
1、降低谐波干扰。
由于电抗器可以抑制电路中电流的变化,维护了
电路的稳定性,因此它可以有效地抑制谐波放大,减少谐波对系统的影响,维持电力系统的稳定性。
2、消除接地滞后。
主变压器(又称为牵引变压器),是交-直流传动电力机车中的重要电器设备,用来将接触网上取得的单相工频交流25KV高压电降为机车各电路所需的电压。
主变压器的工作原理与普通单相降压电力变压器基本相同,但由于其工作条件特殊,特别是为了满足机车调压、整流电路的特殊要求,故在主变压器的设计及结构型式上均有自身的特点。
平波电抗器是串接在电力机车主电路中的电感装置,用来减小整流电路中的电流脉动系数,以改善脉流牵引电动机的换向条件。
本章在讨论主变压器基本结构的基础上,结合国产SS系列电力机车实际,介绍典型主变压器的主要技术数据和结构特点,扼要说明平波电抗器的结构特点。
第一节概述一、主变压器的特点主变压器与电力机车其他部件相比较,其特点大致可归纳为:(1)绕组多为满足机车调压及辅助设备用电的需要,主变压器除同侧高压绕组外,二次侧低压绕组有:牵引绕组、辅助绕组、励磁绕组及采暖绕组等多个绕组,有的绕组还有多个抽头。
为保证各绕组之间耦合程度适当,有些绕组还需交叉布置,这就给绕组的绕制和装配带来一定的难度。
(2)电压波动范围大我国干线电气化铁道接触网的额定电压为(2546+-)KV,即允许电网电压在 19-29KV范围内波动,这就要求主变压器的铁心和绕组绝缘结构设计应留有足够的裕量,磁路的磁通密度不能过高,以满足高网压下正常工作的要求。
(3)负载变化大随着机车运行条件的变化,主变压器的负载变化范围很大,这就要求主变压器应能承受较大的负载变化,并具有一定的过载能力,以保证机车可靠运行。
(4)耐振动机车运行中产生的冲击和振动将不可避免地传给主变压器,这就要求主变压器各部件应具有足够的机械强度,所有连接紧固件应有防松装置。
(5)对阻抗电压要求高因主变压器二次侧绕组有较高的短路故障机率,故绕组抽头间的阻抗电压不能太小,以满足机车对调压整流电路和短路保护的要求。
(6)重量轻,体积小,用铜多为满足机车总体布置及减轻自重的需要,主变压器与同容量的电力变压器相比,应具有较轻的重量和较小的体积。
平波电抗器符号概述说明以及解释1. 引言1.1 概述本文旨在全面介绍和解释平波电抗器符号的含义、工作原理以及应用领域。
平波电抗器作为电力系统中常见的组件,在电路图中经常出现,但对于其符号的解析与使用方法可能存在一定的困惑。
因此,通过本文的撰写,旨在帮助读者更好地理解和应用平波电抗器符号。
1.2 文章结构本文分为五个部分进行讲述。
首先,在引言部分进行概述,明确文章的目的和结构,为后面的内容做好铺垫。
接下来,在正文部分将重点介绍平波电抗器符号的定义、工作原理和应用领域。
之后,在第三部分将详细解释平波电抗器符号的含义和用途,包括其在电路图中的使用方法以及对电流和功率的影响分析。
在第四部分,我们将通过实例分享来进一步加深对平波电抗器的理解,并探讨其在变频器、工业设备和输配电系统等方面的应用案例。
最后,在结论部分对本文所介绍的内容进行总结,并对平波电抗器符号未来发展进行展望。
1.3 目的本文的目的是让读者全面了解平波电抗器符号的定义、工作原理和应用领域,明确其在电路图中的使用方法,以及对电流和功率的影响分析。
通过实例分析和应用案例分享,帮助读者更好地理解平波电抗器在实际工程中的应用,并为未来平波电抗器符号在电力系统中的发展提供一定的参考。
通过本文的阅读,读者将能够获得关于平波电抗器符号相关知识方面的详细内容。
2. 正文:2.1 平波电抗器符号的定义平波电抗器是一种用于滤除或衰减谐波干扰的装置,通常在电路图中以特定的符号表示。
它由一个电感元件和一个电容元件组成,形状类似于一个并联的L-C 回路。
平波电抗器的目标是消除谐波,使系统运行更加稳定,并保证负载设备的正常工作。
2.2 平波电抗器的工作原理平波电抗器通过阻碍谐波流过系统来实现对谐波信号的降噪。
它利用电感元件与电容元件之间的相互作用来实现这一目标。
当系统中存在谐波时,通过调整电感和电容元件的数值,可以将谐波信号与基波信号分离开来,从而实现滤除谐波干扰。
具体而言,平波电抗器利用其内部构造产生适应性阻抗匹配,以阻隔在系统中产生两次倍频及以上频率的高次谐波。
平波电抗器1 引言高压直流(High Voltage DirectCurrent,HVDC)换流站采用半控型的晶闸管器件,利用相控进行交—直和直—交两种变换,将产生大量的高次谐波。
目前HVDC换流装置一般采用12脉动换流桥,在换流站的交流侧将产生12n±1次电流特征谐波,n为自然数;在直流侧则产生12n次电压特征谐波。
各种各样的不对称(如不等间隔的触发脉冲、母线电压不对称、相间换相电抗的不对称及变压器励磁电流)将产生少量额外的非特征谐波。
换流站交流侧的谐波电流进入交流系统后,将使系统电压波形发生畸变并造成不良影响和危害。
换流站直流侧的谐波电压将在直流线路上分布谐波电压和电流,使邻近的通信线路受到干扰。
滤波装置可抑制上述谐波。
HVDC采用的滤波装置数量多、电压等级高、等效容量大,且一般为户外式。
滤波装置在换流站的投资和占地面积中均占有相当大的比重。
其中,滤波装置费用大约占HVDC总体投资的10%~15%[1]。
典型的HVDC拓扑结构如图1所示。
整流站与逆变站一般具有对称结构。
在HVDC系统直流侧首先采用平波电抗器减小直流线路中电压和电流的谐波分量;但仅靠平波电抗器的作用还不能满足谐波治理的要求,还需另外装设滤波器。
传统HVDC主要装设的是针对特征谐波的无源滤波器(Passive Filter,PF)。
2 直流侧滤波装置性能评估标准HVDC采用架空输电线时,通信干扰是很严重的问题。
由于电力线路和通信线路的相对传输功率水平相差悬殊,且HVDC特征谐波频带与普通线路通话频带重合,因此对通话清晰度有明显干扰。
谐波对换流站其他装置的安全运行也有严重危害。
现在各国HVDC输电工程主要根据通信干扰程度评估线路谐波水平,常采用等效干扰电流I eq指标。
I eq是与直流输电线上的各次谐波电流等效的单一频率(800Hz或1000Hz)电流,其产生的干扰可等效为各次谐波电流所产生的干扰,它由整流站和逆变站谐波电流共同产生,在整流站和逆变站出站处取得最大值,其定义式为式中 m为考虑的最高次谐波次数,对于HVDC系统通常取值为100;I n为第n次谐波电流的有效值; h n为第n 次谐波的耦合系数;P n为频率的加权系数。
电抗器懂得放手的人找到轻松,懂得遗忘的人找到自由,懂得关怀的人找到幸福!女人的聪明在于能欣赏男人的聪明。
生活是灯,工作是油,若要灯亮,就要加油!相爱时,飞到天边都觉得踏实,因为有你的牵挂;分手后,坐在家里都觉得失重,因为没有了方向。
内容简介一:电抗器在电力系统中的作用二:电抗器的分类三:详细介绍及选用方法四:各种电抗器的计算公式五:经典问答一:电抗器在电力系统中的作用由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为4.5%~7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%~13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升:铁芯85K,线圈95K,绝缘水平:3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值,其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级,不大于50dB,电抗器耐温等级H级以上.信息来自:输配电设备网电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
平波电抗器用于整流以后的直流回路中。
整流电路的脉波数总是有限的,在输出的整直电压中总是有纹波的。
这种纹波往往是有害的,需要由平波电抗器加以抑制。
直流输电的换流站都装有平波电抗器,使输出的直流接近于理想直流。
直流供电的晶闸管电气传动中,平波电抗器也是不可少的。
平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。
平波电抗器一般串接在每个极换流器的直流输出端与直流线路之间,是高压直流换流站的重要设备之一。
平波电抗器和直流滤波器一起构成直流T型谐波滤波网,减小交流脉动分量并滤除部分谐波,减少直流线路沿线对通信的干扰和避免谐波使调节不稳定。
平波电抗器还能防止由直流线路产生的陡波冲击进入阀厅,使换流阀免遭过电压的损坏。
当逆变器发生某些故障时,可避免引起继发的换相失败。
可减小因交流电压下降引起逆变器换相失败的机率。
当直流线路短路时,在整流侧调节配合下,限制短路电流的峰值。
电感值并不是越大越好,因为电感的增大对直流输电系统的自动调节特性有影响。
在直流输电系统中,当直流电流发生间断时,会产生较高过电压,对绝缘不利,使控制不稳定。
平波电抗器通过限制由快速电压变化所引起的电流变化率来防止直流电流的间断,从而降低换流器的换相失败率。
表1供货范围及设备技术规格一览表本设备招标书技术文件要采购的干式空心平波电抗器,其安装地点的实际外部条件见表1.1:设备外部条件一览表。
投标方应对所提供的设备绝缘水平、温升等相关性能参数在工程实际外部条件下进行校验、核对,使所供设备满足实际外部条件要求及全工况运行要求。
表1.1 设备外部条件一览表(项目单位填写)1.1 正常使用条件1.1.1 周围空气温度最高不超过40℃,且在24h内测得的平均温度不超过35℃。
最低温度不低于-10℃。
1.1.2 环境相对湿度(在25℃时)日相对湿度平均值不大于95%;月相对湿度平均值不大于90%。
应考虑凝露对设备的影响。
1.1.3 太阳辐射强度投标方所供设备应考虑阳光辐射强度的影响,晴天中午的辐射强度为1000W/m2。
1.1.4 海拔高度适用于设备的外绝缘,绝缘水平的设计规定海拔高度不超过1000m。
1.1.5 污秽按IV级防污选取设备的爬电比距。
1.1.6 覆冰厚度不超过10mm。
1.1.7 降雨量年最大:2600mm日最大:300mm1.1.8 风速正常使用条件:不超过35m/s1.1.9 振动耐受地震烈度规定为8度:水平分量0.25g垂直分量0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时,在共振条件下所发生的动态地震应力,并且安全系数应大于1.67。
4.2 特殊使用条件凡不满足4.1条正常使用条件之外的特殊条件,如环境温度、海拔、污秽等级等条件项目单位应在表4.1中明确,且应在招标书的相应技术条款及表11 中对有关技术参数及要求加以修正、说明,并在提交需求计划及招标书时向物资部门特别明确。
1.2.1 周围空气温度和湿度对于酷热气候,应优先选用的最低和最高温度的范围规定为:-25℃~+55℃。
日相对湿度平均值不大于98%。
1.2.2 海拔高度对于使用在海拔高于1000m 处的设备,其外绝缘在标准参考大气条件下的绝缘水平是将适用场所要求的绝缘耐受电压乘以海拔修正系数K a 。
系数K a 可按下式计算:4101.11-⨯-=H K a式中:H 为投标方所供设备安装地点的海拔高度,以m 为单位。
注1:在任一海拔处,内绝缘的绝缘特性是相同的,不需采取特别的措施。
关于外绝缘和内绝缘的定义见GB/T 311.2。
注2:对于低压辅助设备和控制设备,海拔低于2000m 时, 不需采取特别措施。
如用于2000m 以上海拔,需采取的措施见GB/T 16935.1。
注3:海拔高度可参照下列要求确定:a. 海拔在1000-2000m 范围,设备外绝缘水平按2000m 海拔修正;b. 海拔在2000-2500m 范围,设备外绝缘水平按2500m 海拔修正;c. 海拔在2500-3000m 范围,设备外绝缘水平按3000m 海拔修正;d. 海拔高于3000m ,应考虑实际运行地点的环境,经专题研究后确定。
1.2.3 污秽对于沿海严重污秽地区,达到III 级污秽时,考虑到未来调整爬距困难,可按IV 级选取设备爬电比距。
1.2.4 覆冰厚度覆冰对20级不超过20mm ,对30级不超过30mm 。
1.2.5 其它参数设备在其它特殊使用条件下使用时,用户应参照GB/T 4796、GB/T 4797、GB/T 4798的规定提出其环境参数。
2 技术要求 1.1 基本参数 1.1.1 基本外部要求交流系统参数1) 系统额定频率: 50Hz2) 系统标称电压: 35kV3) 系统最高运行电压: 40.5kV4) 系统中性点接地方式: 不接地直流系统参数1)整流方式:12脉动整流2)额定输出直流电压:±12.5kV3)最高运行直流电压:±20kV4)额定输出直流电流:2000A5) 安装地点: 户外1.1.2 技术要求1.2设计与结构要求1.2.1 接线板a) 应配备单片平板式接线板, 并应设计为防电晕式。
满足自身回路机械强度(安全系数不小于2.5倍)要求,并满足动、热稳定要求。
若采用高强螺栓连接,应提供紧固扭矩的要求。
厂方须在图纸中标明接线板的材料及结构形式、厚度、大小。
接线板应能承受技术规范的机械强度要求,接线板具体细节应在图纸中加以说明。
接线板接触面的电流密度应小于0.15A/mm2。
b) 电抗器应能耐受施加在其上面的连续和短时联合荷载,联合荷载应由其相应荷载分量的向量和来计算。
设备长期作用的组合负荷不小于:设备自重+导线水平拉力+设备最大风载。
长期作用的组合荷载安全系数不小于2.5;同时,施加在接线板上的纵向水平张力,因地震在设备上引起的动力荷载,设备承受的25%的最大风压和设备的重量。
其安全系数不应低于1.67。
c) 端子板接线板横断面和接触面的长期允许电流不应小于额定电流的1.3 倍。
端子板与连接线的连接部位的接触电阻应尽可能小,温升不应超过DL/T593标准规定的温升极限,并提供该试验下的连接方式。
1.2.2起吊设施电抗器应设有起吊设施。
1.2.3 对其它设备和金属部件最小磁净距不形成封闭回路应由制造厂满足1.2.4 制造厂应提供电抗器安装与装配的特殊材料1.2.5 绝缘材料应能承受:a) 震动或变化的机械应力。
b) 重复的膨胀和收缩。
1.2.6对材料及工艺的要求设备、部件制造中所用的材料应该是新的、优质的、无缺陷的和无损伤的。
其种类、成份、物理性能应按照最佳的工程实践, 并适合相应的设备、部件的用途。
材料应符合本条件书所列的类型、技术规范和等级或与之等效。
材料的详细规范,包括等级、牌号、类别均应在厂家提供审查的详图中表示出来。
所有零部件应符合规定尺寸并遵照核准图纸加工并具有互换性。
所有结合面、基准面和金属部件应精加工。
所有铸件在有螺帽处要经加工整平。
图纸上要标明规定加工等级的代号。
所有螺栓、螺帽和管件螺纹应符合“国际标准化组织”关于这方面的最新标准, 并完全符合国际计量规格的规定。
1.2.7 铸件要求铸件要符合模型、外形工整、质量均匀、形态一致, 并经X光探伤证明无气孔砂眼、夹渣、缩孔、裂纹和其他缺陷, 并应依其用途充分处理干净。
铸件上的重大缺陷不得进行修理、填堵和施焊。
在铸件关键部位出现过量的杂质或合金分凝即应予报废, 在变换截面的地方应配置构造上容许的最大限度的加强筋。
1.2.8铭牌标志电抗器铭牌应符合国标,铭牌用不锈钢材料制成,字样、符号应清晰耐久,铭牌在设备正常运行时其安装位置应明显可见。
铭牌至少应标出下列内容:1) 国名。
2) 制造厂名(不以工厂所在地地名为厂名者,应同时标出地名)。
3) 电抗器名称。
4) 电抗器型号。
5) 标准代号。
6) 设备额定电压及最高电压。
7) 额定电流(A)。
8 )额定频率。
9) 设备种类:户内或户外,及允许使用的最高海拔。
10) 额定绝缘水平。
11) 额定电抗率。
12) 电抗器的总重。
13) 出厂序号。
14) 制造年月。
1.3专业接口要求暂无。
3试验根据相关国标和行标等有关标准及其补充说明进行各项试验,有关条款的特殊要求和补充应在试验期间遵守并执行。
3.1 型式试验型式试验是为了验证所设计和制造的设备的性能是否能够达到相应产品标准的要求。
1) 绝缘电阻测量2) 直流电阻测量3) 阻抗值测量4) 损耗测量5) 温升试验6) 匝间耐压试验★3.2 出厂试验出厂试验是为了发现产品所用材料和制造中的缺陷,它不应损伤产品的性能和可靠性。
出厂试验应在整体组装后进行,应该对每台成品进行检验,以确保每台产品与已经通过型式试验的产品相一致。
1) 绝缘电阻测量2) 直流电阻测量3) 阻抗值测量4) 损耗测量3.3 现场交接试验设备安装完好并完成所有的连接后,应进行现场交接试验。
交接试验是为了确认设备在经过运输、储存、现场安装和/或调整等过程后是否存在损坏、各个单元的兼容性、装配是否正确。
1) 测量绕组连同套管的直流电阻2) 绕组连同套管的交流耐压试验4产品对环境的影响制造厂应该提供有关设备对环境影响所需要的材料。
任何已知的化学危险和环境危害应在手册或使用说明中明确。
制造厂应该对有关设备的不同材料的使用寿命和拆除的程序给予必要的指导,对再循环使用的可能性给予简要说明。
附录A-5 平波电抗器技术数据1) 型式2) 额定值(1) 电感值:每个电抗器的额定电感值mH _________确定此电感值的主要准则_________(2) 电流额定值:连续运行额定值 A _________连续过负荷额定值 A _________2小时过负荷额定值 A _________ 3) 重量和尺寸:重量kg _________尺寸(m×m×m)_________。
