高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备，用于电能的传输和分配。

它起到了保护和控制电路的作用，保障电能的安全可靠传输。

本文将从分类和特点两个方面来介绍高压低压配电柜。

一、分类高压低压配电柜可以根据其应用领域和功能进行分类，下面将介绍常见的几种分类以及其特点。

1. 按用途分类（1）低压配电柜：主要用于分布式供电系统中，对低压电能进行分配和控制。

它包括主配电柜、次级配电柜以及终端配电柜等。

（2）高压配电柜：主要用于电力系统的输电环节，对高压电能进行分配和控制。

它包括主变电站配电柜、支线配电柜以及变电所配电柜等。

2. 按结构分类（1）固定式配电柜：安装在固定位置，一般用于固定型设备或工业厂房中。

它具有结构紧凑、安装方便等特点。

（2）可移动式配电柜：由于其具有灵活性和便携性，适用于暂时性供电需求，如施工现场或移动设备。

它特点是结构简单、拆装便捷。

3. 按控制方式分类（1）手动配电柜：通过人工操作来实现对电路的控制和切换。

适用于一些简单的电路控制需求，如手动切换电源。

（2）自动配电柜：通过自动控制装置来实现对电路的控制和切换。

它具有自动化程度高、响应速度快的特点。

二、特点高压低压配电柜具有以下几个特点，以保障电能的安全传输和分配。

1. 安全可靠：配电柜内部设置相应的保护装置，如过载保护、断路器、短路保护等，能够及时切断故障电路，避免事故发生。

2. 灵活可调：高压低压配电柜能够根据实际需要调整电路的配置，满足不同负荷的供电需求。

3. 易于维护：配电柜采用模块化设计，设备更换和维护更加方便，提高了系统的可靠性和可用性。

4. 控制精度高：自动配电柜能够根据电能负荷的变化，实现精确的电能调节和控制，提高了电能的利用效率。

5. 节约空间：高压低压配电柜采用紧凑的设计，占用空间小，适用于各种场所，提高了空间利用率。

6. 便于监测：现代高压低压配电柜配备远程监测功能，可以实时监测电能使用情况和设备运行状态，及时发现并解决问题。

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

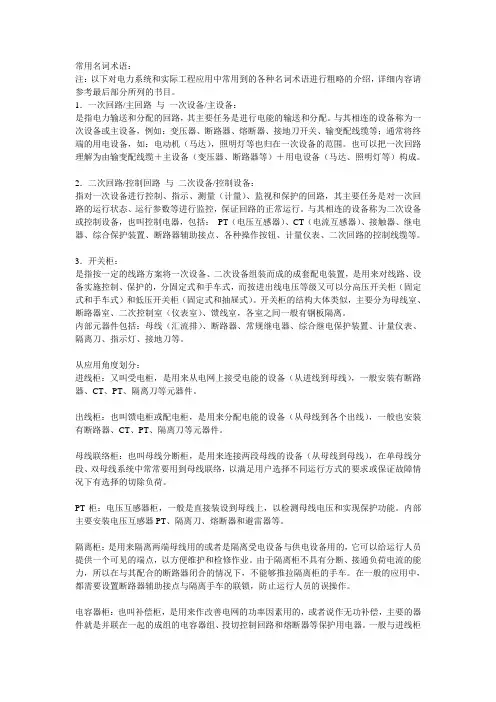

常用名词术语：注：以下对电力系统和实际工程应用中常用到的各种名词术语进行粗略的介绍，详细内容请参考最后部分所列的书目。

1．一次回路/主回路与一次设备/主设备：是指电力输送和分配的回路，其主要任务是进行电能的输送和分配。

与其相连的设备称为一次设备或主设备，例如：变压器、断路器、熔断器、接地刀开关、输变配线缆等；通常将终端的用电设备，如：电动机（马达），照明灯等也归在一次设备的范围。

也可以把一次回路理解为由输变配线缆＋主设备（变压器、断路器等）＋用电设备（马达、照明灯等）构成。

2．二次回路/控制回路与二次设备/控制设备：指对一次设备进行控制、指示、测量（计量）、监视和保护的回路，其主要任务是对一次回路的运行状态、运行参数等进行监控，保证回路的正常运行。

与其相连的设备称为二次设备或控制设备，也叫控制电器，包括：PT（电压互感器）、CT（电流互感器）、接触器、继电器、综合保护装置、断路器辅助接点、各种操作按钮、计量仪表、二次回路的控制线缆等。

3．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

几种高低压开关柜相关知识高低压开关柜是电力系统中的重要组成部分，其功能是承受和分配电力，对电力系统进行控制和保护。

以下介绍几种高低压开关柜的相关知识。

一、箱式变电站箱式变电站是一种灵活便捷的电力设备，常用于储备电源或临时用电。

其结构紧凑，体积小，可以集成高压开关柜、变压器、低压开关柜等多种设备，具有移动性和安装简便等优点。

二、GIS 开关设备GIS(气体绝缘开关设备)是一种采用限制通透性绝缘气体作为介质的高压开关设备。

与传统的空气绝缘开关设备相比，气体绝缘开关设备体积小，运行稳定，对环境和人体无害。

因此，GIS 已成为近年来高压开关领域中的主流技术。

三、断路器断路器是一种用于中断或连接电路的开关设备。

它主要由导体和断路器机构组成。

断路器在一定电流下可以完全断开电源，保护电力设备不受电流过大的损害。

断路器的种类有很多，如隔离断路器、真空断路器、SF6断路器等。

其中，SF6断路器是目前一种高性能、可靠的高压开关设备。

四、集中控制系统集中控制系统是一种实现对开关设备进行集中控制的系统。

它可以监测各种电力设备的运行情况，控制其工作状态，对发生的故障进行报警和处理。

集中控制系统对于提高电力设备的安全性、运行效率和节能减排等方面都有着显著的作用。

五、保护装置保护装置是一种在电力设备出现故障时自动切换电源的装置。

它的作用是保护电力设备不受电流过大、电压不稳定等因素的损害。

保护装置通常由主保护、备用保护、跳闸装置等组成，具有自动化程度高、可靠性强等优点。

高低压开关柜是现代电力系统中不可或缺的组成部分。

通过对各种开关设备以及相关控制、保护装置的了解，可以更好地把握电力系统的运行和维护。

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

GCK G是封闭式开关柜C是抽出式K是控制中心的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)..各种型号开关柜的区别
GCS,GCK,MNS,GGD开关柜区别
GGD是固定柜,GCK,GCS,MNS是抽屉柜.
GCK柜和GCS,MNS柜抽屉推进机构不同;
GCS柜只能做单面操作柜,柜深800mm,
MNS柜可以做双面操作柜,柜深1000mm.
三.各种型号开关柜优缺点
大体而言:抽出式柜较省地方,维护方便,出线回路多,但造价贵;而固定式的相对出线回路少,占地较多.如果客户提供的地点太少,做不了固定式的要改为做抽出式.
GGD型交流低压开关柜:该开关柜具有机构合理,安装维护方便,防护性能好,分断能力高等优点,容量大,分段能力强,动稳定性强,电器方案适用性广等优点,可作为换代产品使用.
缺点:回路少,单元之间不能任意组合且占地面积大,不能与计算机联络.
GCK开关柜且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合.一台柜体,容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维修方便等优点.
缺点:水平母线设在柜顶垂直母线没有阻燃型塑料功能板,不能与计算机联络.
GCS低压抽出式开关柜:具有较高技术性能指标,能够适应电力市场发展需要,并可与现有引进的产品竞争.根据安全,经济,合理,可靠的原则设计的新型低压抽出式开关柜,还具有分断,接通能力高,动热稳定性好,电气方案灵活,组合方便,系列性实用性强,结构新颖,防护等级高等特点.
缺点:。

高低压开关柜基础知识培训教材真空开关柜基础知识在实际使用中多将真空断路器装入金属柜内，构成高压开关柜。

开关柜中除了断路器之外，还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器和电压互感器、起过电压保护作用的避雷器或RC吸收器，而且还要安装继电保护用的二次回路元件和线路，引接电缆或架空线都可以进入柜内，使开关柜成为一个有相对独立组合功能的配电装置。

在发电厂的开关站、输电线路的变电站、接受电能的用户终端变电所中，都大量采用各种开关柜。

大约在10年之前，装有少油断路器的开关柜在全国几乎占居垄断地位，但随着真空断路器的兴起，少油开关拒逐步退居其次。

自1993年提出"无油化改造"要求以来，更助长了这一趋势，有的省市甚至明令禁止在城市电网及重要用户的所、站建设中继续使用少油开关拒，而旧站则逐步用真空开关柜来取代少油开关柜。

目前我国真空开关柜方面的技术标准有：GB3906-91 3～35kV交流金属封闭开关设备DL404-91 户内交流高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿，根据所装断路器的参数而定，唯一不同的是，开关拒额定电流根据主回路中各电器元件（例如隔离开关，或电流互感器）的最小额定电流取值。

２.高压真空开关拒的类型高压真空开关柜，可有三种分类方式，每一类又有若干个基本类型，它们各有自己的特点。

详见表１。

表１：常见高压真空开关柜结构特点半封闭型开关柜(如GG-1A(F)Z)(见图一)和箱式开关拒(如XGN和GGXZ) (见图二)都属于固定式，而间隔式(如JYN型)和铠装式开关拒(KYN型)都属于移开式的(JYN型、KYN型等其他相关开关柜的外型图请参阅我公司产品样本和网站上的具体说明)。

在移开式开关柜中，近年来从国外引进一种称作中置柜的，其移开部件（俗称手车）更加小巧，高度降低，几乎是将真空断路器的底座添些部件就作为手车。

目前国内开关拒，大都采用空气绝缘形式，虽然拒体大些，但由于绝缘性能可靠、维护方便、造价较低等优点，它仍为主流。

高压低压配电柜的分类及其特点介绍一、引言高压低压配电柜是供电系统中的重要设备之一，用于对电能进行分配和控制。

不同类型的配电柜具有不同的分类和特点。

本文将介绍高压低压配电柜的分类及其特点。

二、分类根据用途和功能，高压低压配电柜可以分为以下几类：1. 低压开关柜低压开关柜主要用于低压电能的分配和控制，它包括接线柜、电动机控制柜、仪表柜等。

该类开关柜可根据不同需求进行组合和安装，灵活性强。

2. 高压开关柜高压开关柜主要用于高压电网的分配和控制，它包括断路器柜、隔离开关柜、电缆分支箱等。

高压开关柜具有较高的断开电流和负荷承受能力，保证了电网的安全和稳定运行。

3. 综合配电柜综合配电柜是低压和高压开关柜的组合，将低压和高压电能分配和控制功能集于一身。

它可以满足各种不同的配电需求，提供一站式解决方案。

三、特点介绍不同类型的高压低压配电柜具有各自独特的特点，下面将逐一介绍：1. 低压开关柜的特点低压开关柜具有结构简单、体积小、操作方便等特点。

它采用模块化设计，易于安装和维护。

低压开关柜的选择范围广泛，能适应不同电能分配和控制的需求。

2. 高压开关柜的特点高压开关柜具有高断口能力、耐电弧、抗短路能力强等特点。

它采用可靠的断路器和隔离开关，能够快速断开电路，防止事故发生。

高压开关柜还具有自动化程度高、故障诊断功能强等特点。

3. 综合配电柜的特点综合配电柜的特点包括低压开关柜和高压开关柜的特点。

它集成了各种功能，能够满足复杂的配电需求。

综合配电柜具有灵活性高、占地面积小、运行成本低等特点。

四、总结高压低压配电柜是电能分配和控制的重要设备，根据用途和功能的不同，可以分为低压开关柜、高压开关柜和综合配电柜。

每种类型的柜子都具有各自独特的特点，满足不同的配电需求。

在实际应用中，应根据具体情况选择合适的配电柜，以确保电网的安全和稳定运行。

（字数：510字）。

开关柜知识总结北极星智能电网在线开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

高压低压开关柜各种型号的介绍与区别GGD固定开关柜GCS抽屉柜GCK抽屉柜前市场上流行的开关柜型号很多, 归纳起来有以下几种型号, 现把各种型号的开关柜型号及其优缺点列举如下, 供大家参考:低压部分：一 . 型号GGD 、GCK 、GCS 、MNS 、MCS 介绍①①①①GGD GGD GGD GGD 系列系列系列系列: : : :用途:GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz ，额定工作电压380V ，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

结构特点■ GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF 冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。

■ GGD 柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30 ，用户也可根据环境的要求在IP20 — IP40之间选择。

②②②②GCK GCK GCK GCK 系列系列系列系列产品型号及含义GCK G 是封闭式开关柜C 是抽出式K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

电力行业-高低压开关柜基本知识简介随着电力行业的发展，高低压开关柜的应用越来越广泛，成为电力系统中不可或缺的装置。

作为电路保护和控制的设备，高低压开关柜在电力系统中起到了重要的作用。

本文将介绍高低压开关柜基本知识。

一、高低压开关柜介绍高低压开关柜是电力系统中负责将电力设备与电网相连的关键设备，是一种集控制、测量、保护、传输等多种功能于一身的专业装置。

它是电力系统中的关键装置之一，主要用于电网中的负荷开关、分支接线、电力测量、电力保护等方面。

高压开关柜一般用于10KV及以上的电力系统，而低压开关柜则用于380V以下的电器系统。

高低压开关柜常用于工矿企业、变电站、公用事业、住宅小区等场所。

二、高低压开关柜的分类高低压开关柜有多种分类方法，以下为常见的分类方法：1. 按功能分类高低压开关柜按照其功能可以分为保护柜、控制柜、电源柜、补偿柜、移相柜等几种。

2. 按电压等级分类高低压开关柜根据其电压等级可分为高压开关柜、中压开关柜和低压开关柜三类。

3. 按结构分类高低压开关柜按照其结构可以分为固定式开关柜和可移动式开关柜两种。

三、高低压开关柜的组成一般来讲，高低压开关柜由外壳、仪表、控制设备、负荷切断器、自动保护器、锁定装置、熔断器、遮蔽装置等多种部件组成。

1. 外壳外壳是高低压开关柜的主要组成部分之一，它是完成各种控制、保护任务的基础，同时还起到保护和隔离设备的安全作用。

2. 仪表高低压开关柜中的仪表用于测量各种电气参数，如电压、电流、功率因数等，并将测得的数据反馈给控制系统。

3. 控制设备控制设备用于控制和调节高低压开关柜的各种功能，如分闸、合闸、控制开关等。

4. 负荷切断器负荷切断器是高低压开关柜的重要部件之一，用于保护设备和线路，具有较高的断路容量和切断能力。

5. 自动保护器自动保护器是高低压开关柜中的重要保护措施之一，它能够自动检测各种故障，并进行相应的处理，保证设备正常运行。

6. 锁定装置锁定装置是为了防止误操作而设立的，它可以固定开关在分开或合上的状态，防止错误操作造成设备损坏。

电力行业高低压开关柜基本知识简介电力行业是一个非常重要的行业，在现代社会中，电力的应用已经无处不在。

高低压开关柜作为电力系统中的重要组成部分，其作用不可忽视。

一、高低压开关柜的基本概念开关柜是电气设备中一种常见的组合式装置。

它是由各种电器元件通过金属导轨连接，在一个封闭的箱体内组合而成的。

高低压开关柜是指能够承受高电压或低电压电流的开关柜。

高压开关柜带有绝缘功能，通常承受10千伏以上电压，用于变电站和配电所等场所。

低压开关柜一般用于承受1千伏以下的电压，用于工厂、商店、医院等地方。

二、高低压开关柜的分类1、按用途分类：工频开关柜、滤波开关柜、应急开关柜、补偿开关柜等。

2、按安装方式分类：固定式开关柜、可拆式开关柜、嵌入式开关柜等。

3、按功能分类：配电开关柜、控制开关柜、操作开关柜等。

4、按电器元件分类：空气开关柜、真空开关柜、气体灭弧开关柜等。

5、按结构分类：单柜开关柜、双柜开关柜、组合开关柜等。

三、高低压开关柜的主要组成部分1、主回路：电力系统的主要部分，由接触器、隔离开关、断路器等组成。

2、辅助回路：用于控制主回路的开关，包括定位控制、接地、保护等。

3、绝缘材料：被用于保障开关柜中电气元件与金属外壳之间的绝缘。

4、金属外壳：开关柜的外部部分。

四、高低压开关柜的维护和保养1、定期巡视：每月对开关柜的外观状况进行检查，定期用软刷进行清洁。

2、检查接线：开关柜内部的接线必须保证松动、腐蚀、电弧痕迹等情况。

如发现问题应及时处理。

3、检查绝缘：每年检查一次绝缘状况，如发现问题，应及时修复或更换。

4、定期维护：每半年对开关柜进行全面的检修和维护。

五、高低压开关柜的安全事项1、使用前要检查开关柜的绝缘状况以及接线是否牢固。

2、使用过程中不能带带手套或衣物触碰开关柜内部元件。

3、严禁操作人员对开关柜任何元器件的改动和修改。

4、操作人员必须具有一定的电器基础知识和安全意识。

5、操作人员必须遵守开关柜的相关使用规定，定期对开关柜进行检查和维护。

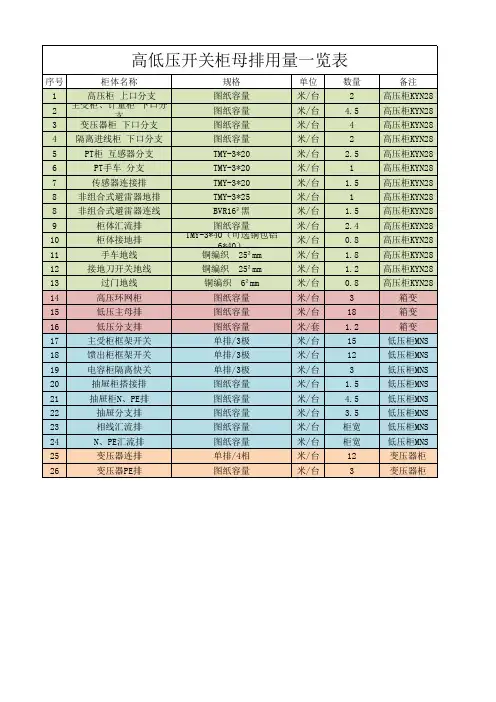

高低压开关柜排排列——开关柜分类小贴士开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

一、按断路器安装方式分：1、移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。

移开式开关柜2、固定式(用G表示)：表示柜内所有的电器元件(如：断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。

计鹏咨询·行业报告固定式开关柜（图名不去掉）二、按安装地点分：1、用于户内(用N表示)；表示只能在户内安装使用，如：KYN28A-12等开关柜。

2、用于户外(用W表示)；表示可以在户外安装使用，如：XLW等开关柜。

户外开关柜（图名不去掉）三、按柜体结构分：1、金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

如KYN28A-12型高压开关柜。

计鹏咨询·行业报告金属封闭铠装式开关柜2、金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

如JYN2-12型高压开关柜。

金属封闭间隔式开关柜3、金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。

如XGN2-12型高压开关柜。

计鹏咨询·行业报告金属封闭箱式开关柜4、敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。
