低压开关柜检验规程 (1)
- 格式:docx
- 大小:18.82 KB
- 文档页数:16

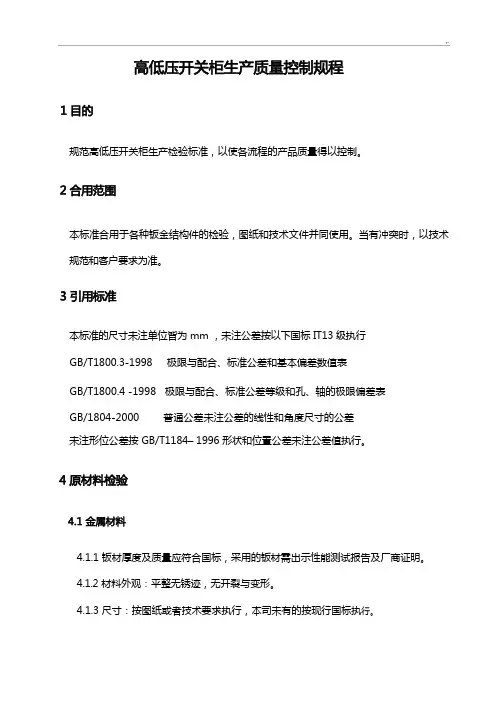

,.规范高低压开关柜生产检验标准,以使各流程的产品质量得以控制。
本标准合用于各种钣金结构件的检验,图纸和技术文件并同使用。
当有冲突时,以技术规范和客户要求为准。
本标准的尺寸未注单位皆为 mm ,未注公差按以下国标 IT13 级执行GB/T1800.3-1998 极限与配合、标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合、标准公差等级和孔、轴的极限偏差表GB/1804-2000 普通公差未注公差的线性和角度尺寸的公差未注形位公差按 GB/T1184– 1996 形状和位置公差未注公差值执行。
4.1.1 钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。
4.1.2 材料外观:平整无锈迹,无开裂与变形。
4.1.3 尺寸:按图纸或者技术要求执行,本司未有的按现行国标执行。
4.2.1 外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
4.2.2 尺寸:按图纸与国标要求,重要尺寸零缺陷。
4.2.3 性能:试装配与使用性能符合产品要求。
5.1.1 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
5.1.2 图纸中未明确标明之尖角(除特殊注明外)均为 R1.5。
5.1.3 冲压加工所产生的毛刺,对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
5.1.4 毛刺:冲裁后毛刺高 L≤5%t (t 为板厚)。
5.1.5 伤、刀痕:以用手触摸不刮手为合格,应≤0.1。
5.1.6 平面公差度要求见表一。
附表一、平面度公差要求表面尺寸(mm)大于 3 小于 30大于 30 小于 315 大于 315 小于 1000 大于 1000 小于 2000 大于 2000 小于 3150变形尺寸(mm)±0.3 以下±0.5 以下±1.0 以下±1.5 以下±2.0 以下5.2.1 毛刺:折弯后挤出毛刺高L≤10%t(t 为板厚)。
低压配电柜检验标准
低压配电柜是工业生产中常见的一种电气设备,其作用是对电能进行分配和控制,保障生产设备的正常运行。
为了确保低压配电柜的安全可靠运行,我们需要严格按照相关的检验标准进行检验。
本文将介绍低压配电柜的检验标准,以便相关人员能够更好地进行检验工作。
首先,我们需要对低压配电柜的外观进行检验。
外观检验主要包括外壳、接地、标志标识等方面。
外壳应该完好无损,没有变形、裂纹等缺陷,接地应该牢固可靠,标志标识应该清晰可见。
同时,还需要检查配电柜的门锁、门闩等是否完好,确保在运行过程中能够有效地防止他人误操作。
其次,我们需要对低压配电柜的内部进行检验。
内部检验主要包括连接件、绝缘、热继电器等方面。
连接件应该牢固可靠,没有松动现象,绝缘应该完好,没有破损、老化等情况,热继电器应该能够灵敏可靠地进行动作。
在进行内部检验时,需要注意配电柜的通风情况,确保内部温度不会过高,影响设备的正常运行。
最后,我们需要对低压配电柜的运行情况进行检验。
运行检验主要包括负载、
开关动作、保护动作等方面。
负载检验需要确保配电柜在额定负载下能够正常运行,开关动作需要确保开关能够灵活可靠地进行动作,保护动作需要确保在发生故障时能够及时有效地进行保护。
在进行运行检验时,需要特别注意安全措施,确保检验过程中不会对人员和设备造成危险。
综上所述,低压配电柜的检验工作是非常重要的,只有严格按照相关标准进行
检验,才能确保配电柜的安全可靠运行。
希望相关人员能够认真对待检验工作,确保每一台低压配电柜都能够符合标准要求,为工业生产提供可靠的电能支持。

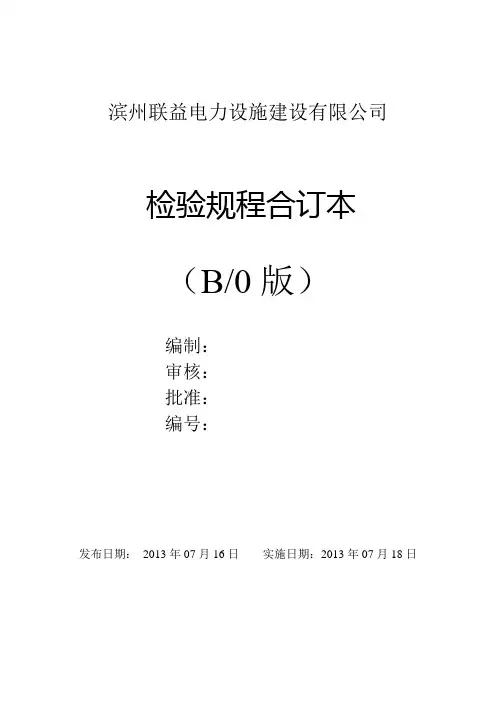

滨州联益电力设施建设有限公司检验规程合订本(B/0版)编制:审核:批准:编号:发布日期:2013年07月16日实施日期:2013年07月18日检验规程目录目录 (I)1关键件进货检验规程<QD/L Y-34B/0> (1)2关键件定期确认检验规程<QD/LY—35B/0> (5)3生产过程检验规程<QD/LY—36B/0> (6)4产品例行和确认检验规程<QD/LY—37B/0> (10)5检验试验仪器功能检查规程<QD/LY-38B/0> (12)检验规程关键件进货检验规程QD/LY-34B/01 目的:对进货物资进行控制,确保进货物资符合规定要求,以保证产品质量。
2 适用范围:适用于生产过程中所需的原材料、外购件的检验。
3 职责:质检部是进货物资检验和试验的归口管理部门。
4 内容4.1进货检验与试验4.1.16其它辅助材料进厂检验与试验辅助材料涉及面广,难以详述,检验时从以下几个方面进行:a)供应厂家是否有合格证、质保书;b)包装状态是否规范;c)性能是否与说明书相符;d)数量是否足额等。
4.2检验员在检验和试验过程中应按以上规定逐项进行检验和试验,并分别填写“进货检验记录”。
所采用的关键元器件要与型式试验报告描述一致,进货验证时,属于3C或CQC 认证的元器件,应将证书有效性查询确认作为进货检验项目之一;抽样数量,铜排:2根以下全检,2根以上采取抽检,抽检6米,不足1根按1根抽取;其他元件10个以下全检;10个以上采取抽检,抽检20%+9。
当抽检发现不合格品时,应加大抽检量至50%,如果仍不合格则视为本批产品不合格。
4.3经检验合格的,质检员将“进货检验记录”交仓库,由仓库管理员按要求定点存放,并登记上帐、上卡。
关键件定期确认检验规程 QD/LY—35B/01 目的:对进货进行控制,确保进货物资持续符合规定要求,以保证产品质量。
2 适用范围:适用于合格供应商供应的关键件的定期确认检验。

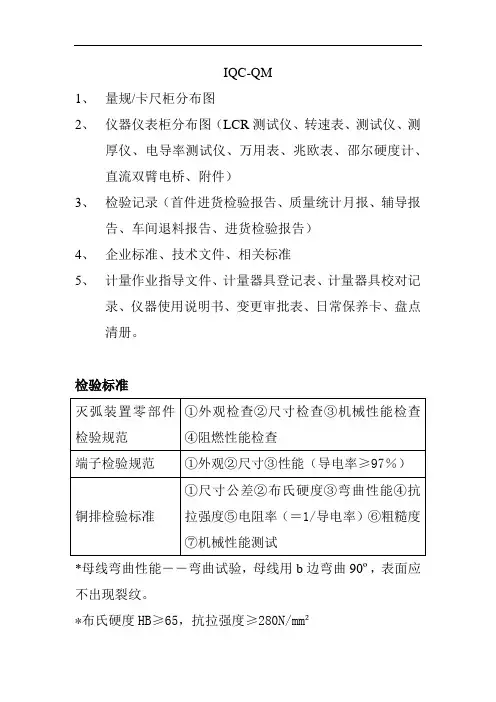

IQC-QM1、量规/卡尺柜分布图2、仪器仪表柜分布图(LCR测试仪、转速表、测试仪、测厚仪、电导率测试仪、万用表、兆欧表、邵尔硬度计、直流双臂电桥、附件)3、检验记录(首件进货检验报告、质量统计月报、辅导报告、车间退料报告、进货检验报告)4、企业标准、技术文件、相关标准5、计量作业指导文件、计量器具登记表、计量器具校对记录、仪器使用说明书、变更审批表、日常保养卡、盘点清册。
检验标准*母线弯曲性能――弯曲试验,母线用b边弯曲90º,表面应不出现裂纹。
*布氏硬度HB≥65,抗拉强度≥280N/mm²*测试电阻率≥97%(依据GB5585.2.85)电线、电缆检验标准1、电气性能试验。
2.5KV/1min,无耐压击穿或闪络2、导体电阻直流双臂电桥测阻值R20=R t.K t1000/L(20℃时导体电阻不大于26Ω/km,电线电压2000V)3、参考标准GB5023-97额定电压450/750V及以下聚氯乙烯绝缘电缆。
(额定电压1000V的电线电缆,耐压测试为4000V/1min)资料清单1、急料通知单2、首件(批)进货检验报告及鉴定报告3、自检报告4、车间质量反馈登记表5、MNS电线电缆检验报告及技术资料6、转接件技术资料7、压接端头、电阻器、放电线圈、技术资料8、原材料、敷铭锌板、钣金喷涂及镀锌件9、MNS铜排检验报告、技术资料10、电阻、三色灯、电流、电压互动器、电铃、变压器、加热器、控制开关技术资料。
MNS过程检验、最终检验方法及控制措施A: 项目负责人负责对整个MNS进行质量统计分析B: 检验主管负责MNS控制点及接受标准审核C: 检验工程师及检验员负责对半成品或成品(包括返工及返修品)的符合性进行判断。
1、检验标准及检验规范、规程:GB7251、IEC60439 、MNS出厂检验标准(checklist)2、检测设备控制在校准有效期内,检验人员资格须经培训上岗。
3、抽样方案:1)开关柜出厂检验采用全检。

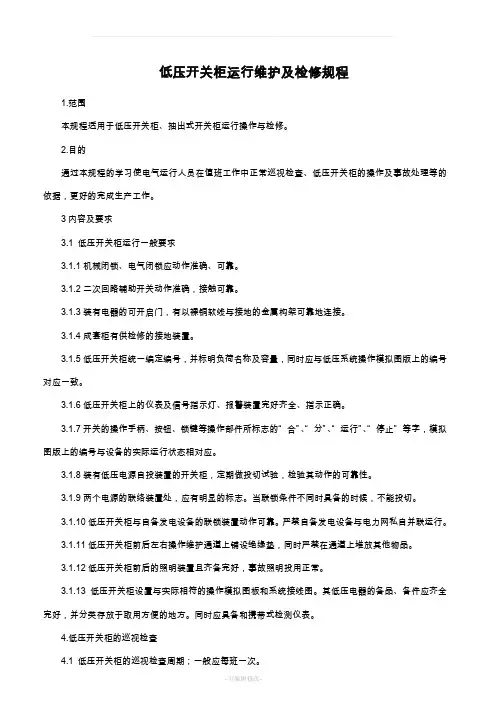

低压开关柜运行维护及检修规程1.范围本规程适用于低压开关柜、抽出式开关柜运行操作与检修。
2.目的通过本规程的学习使电气运行人员在值班工作中正常巡视检查、低压开关柜的操作及事故处理等的依据,更好的完成生产工作。
3内容及要求3.1 低压开关柜运行一般要求3.1.1机械闭锁、电气闭锁应动作准确、可靠。
3.1.2二次回路辅助开关动作准确,接触可靠。
3.1.3装有电器的可开启门,有以裸铜软线与接地的金属构架可靠地连接。
3.1.4成套柜有供检修的接地装置。
3.1.5低压开关柜统一编定编号,并标明负荷名称及容量,同时应与低压系统操作模拟图版上的编号对应一致。
3.1.6低压开关柜上的仪表及信号指示灯、报警装置完好齐全、指示正确。
3.1.7开关的操作手柄、按钮、锁键等操作部件所标志的“合”、“分”、“运行”、“停止”等字,模拟图版上的编号与设备的实际运行状态相对应。
3.1.8装有低压电源自投装置的开关柜,定期做投切试验,检验其动作的可靠性。
3.1.9两个电源的联络装置处,应有明显的标志。
当联锁条件不同时具备的时候,不能投切。
3.1.10低压开关柜与自备发电设备的联锁装置动作可靠。
严禁自备发电设备与电力网私自并联运行。
3.1.11低压开关柜前后左右操作维护通道上铺设绝缘垫,同时严禁在通道上堆放其他物品。
3.1.12低压开关柜前后的照明装置且齐备完好,事故照明投用正常。
3.1.13低压开关柜设置与实际相符的操作模拟图板和系统接线图。
其低压电器的备品、备件应齐全完好,并分类存放于取用方便的地方。
同时应具备和携带式检测仪表。
4.低压开关柜的巡视检查4.1 低压开关柜的巡视检查周期;一般应每班一次。
4.2 巡视检查的内容4.2.1仪表信号、开关位置状态的指示应对应,三相负荷、三相电压指示正确。
4.2.2整个装置的各部位有无异常响动或异味、焦糊味;装置和电器的表面是否清洁完整。
4.2.3易受外力震动和多尘场所,应检查电气设备的保护罩、灭弧罩有无松动、是否清洁。

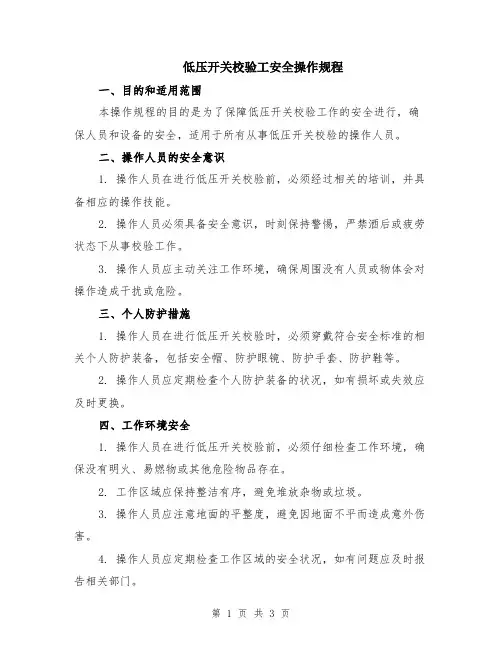

低压开关校验工安全操作规程一、目的和适用范围本操作规程的目的是为了保障低压开关校验工作的安全进行,确保人员和设备的安全,适用于所有从事低压开关校验的操作人员。
二、操作人员的安全意识1. 操作人员在进行低压开关校验前,必须经过相关的培训,并具备相应的操作技能。
2. 操作人员必须具备安全意识,时刻保持警惕,严禁酒后或疲劳状态下从事校验工作。
3. 操作人员应主动关注工作环境,确保周围没有人员或物体会对操作造成干扰或危险。
三、个人防护措施1. 操作人员在进行低压开关校验时,必须穿戴符合安全标准的相关个人防护装备,包括安全帽、防护眼镜、防护手套、防护鞋等。
2. 操作人员应定期检查个人防护装备的状况,如有损坏或失效应及时更换。
四、工作环境安全1. 操作人员在进行低压开关校验前,必须仔细检查工作环境,确保没有明火、易燃物或其他危险物品存在。
2. 工作区域应保持整洁有序,避免堆放杂物或垃圾。
3. 操作人员应注意地面的平整度,避免因地面不平而造成意外伤害。
4. 操作人员应定期检查工作区域的安全状况,如有问题应及时报告相关部门。
五、设备安全1. 操作人员在进行低压开关校验前,必须仔细检查设备的安全状况,如有损坏或异常应及时报告维修部门。
2. 操作人员应按照设备的操作规范进行操作,严禁随意更改设备的工作参数。
3. 进行校验时,操作人员应确认电源已经切断,并采取相应的安全措施,如使用绝缘手套等,以防止触电事故的发生。
4. 在校验过程中,操作人员应避免过度使用设备,以免过载而造成设备的损坏或危险。
六、应急处理措施1. 在校验过程中,如发生紧急情况,操作人员应立即停止操作,并按照应急预案进行处置。
2. 操作人员应熟知紧急停机装置的位置和操作方法,以保证迅速切断电源。
3. 如有人员受伤,操作人员应及时拨打急救电话并进行急救处理,保证伤者的安全。
4. 操作人员应对事故进行记录和分析,及时总结经验教训,并采取相应的措施避免类似事故再次发生。

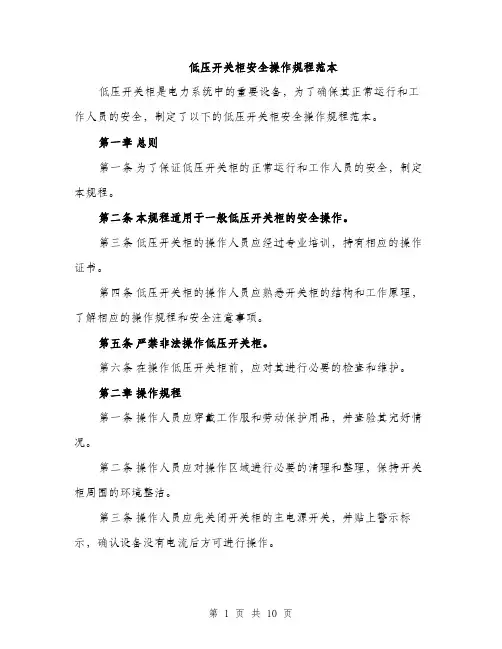

低压开关柜安全操作规程范本低压开关柜是电力系统中的重要设备,为了确保其正常运行和工作人员的安全,制定了以下的低压开关柜安全操作规程范本。
第一章总则第一条为了保证低压开关柜的正常运行和工作人员的安全,制定本规程。
第二条本规程适用于一般低压开关柜的安全操作。
第三条低压开关柜的操作人员应经过专业培训,持有相应的操作证书。
第四条低压开关柜的操作人员应熟悉开关柜的结构和工作原理,了解相应的操作规程和安全注意事项。
第五条严禁非法操作低压开关柜。
第六条在操作低压开关柜前,应对其进行必要的检查和维护。
第二章操作规程第一条操作人员应穿戴工作服和劳动保护用品,并查验其完好情况。
第二条操作人员应对操作区域进行必要的清理和整理,保持开关柜周围的环境整洁。
第三条操作人员应先关闭开关柜的主电源开关,并贴上警示标示,确认设备没有电流后方可进行操作。
第四条操作人员应先按照指定的操作程序执行,不得随意调整和操作开关柜。
第五条操作人员应按照操作步骤依次进行操作,不得跳过步骤或逆序操作。
第六条操作人员应在操作期间随时注意开关柜的工作状态,如发现异常情况应及时停止操作,并上报相关负责人。
第七条操作人员在操作低压开关柜时,应保持专注和冷静,不得分心和随意嬉戏。
第八条操作人员应注意开关柜的安全距离,不得靠近高压部分,必要时应戴上绝缘手套和绝缘靴。
第九条操作人员应在操作结束后,检查开关柜是否还有余电,确认无电后方可离开现场。
第十条操作人员不得私自动用他人的工具和设备,使用前应进行检查和确认。
第三章安全防范第一条开关柜应设有明显的安全标示和警示标示,以指引操作人员正确的操作。
第二条开关柜的操作人员应定期进行安全培训和学习,增强安全意识和应急处理能力。
第三条开关柜的操作人员应遵守相关的安全操作规程和安全操作指南。
第四条开关柜应定期进行维护和检修,确保其正常运行和工作可靠。
第五条开关柜的操作人员在遇到突发情况或异常情况时,应立即停止操作并上报相关负责人,协助处理并排除故障。

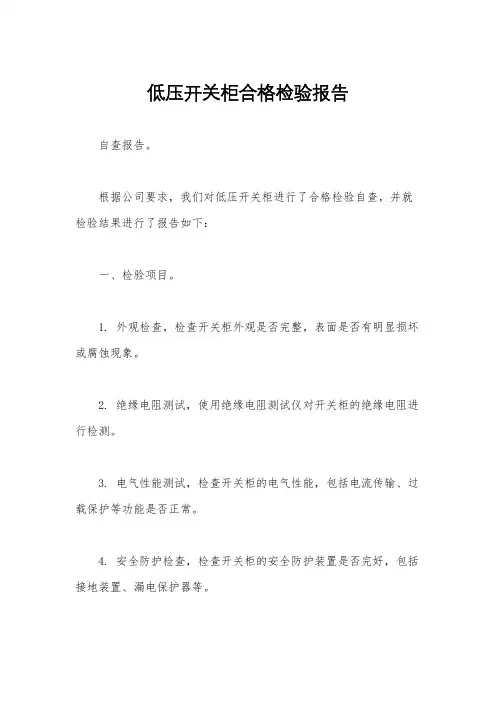

低压开关柜合格检验报告
自查报告。
根据公司要求,我们对低压开关柜进行了合格检验自查,并就检验结果进行了报告如下:
一、检验项目。
1. 外观检查,检查开关柜外观是否完整,表面是否有明显损坏或腐蚀现象。
2. 绝缘电阻测试,使用绝缘电阻测试仪对开关柜的绝缘电阻进行检测。
3. 电气性能测试,检查开关柜的电气性能,包括电流传输、过载保护等功能是否正常。
4. 安全防护检查,检查开关柜的安全防护装置是否完好,包括接地装置、漏电保护器等。
5. 标志标识检查,检查开关柜的标志标识是否清晰、准确。
二、检验结果。
经过自查,我们发现开关柜外观完整,无明显损坏或腐蚀现象;绝缘电阻测试结果符合标准要求;电气性能测试显示开关柜的电气
性能正常;安全防护装置完好,标志标识清晰准确。
三、改进措施。
在自查过程中,我们发现了一些小问题,例如部分标志标识有
些模糊,我们将及时更换标志标识;同时,我们还将加强对开关柜
的日常维护保养,确保其长期稳定运行。
四、结论。
经过自查,我们认为低压开关柜合格检验结果符合标准要求,
但仍需加强日常维护和保养工作,以确保其长期稳定运行。
自查人,_________ 日期,_________。

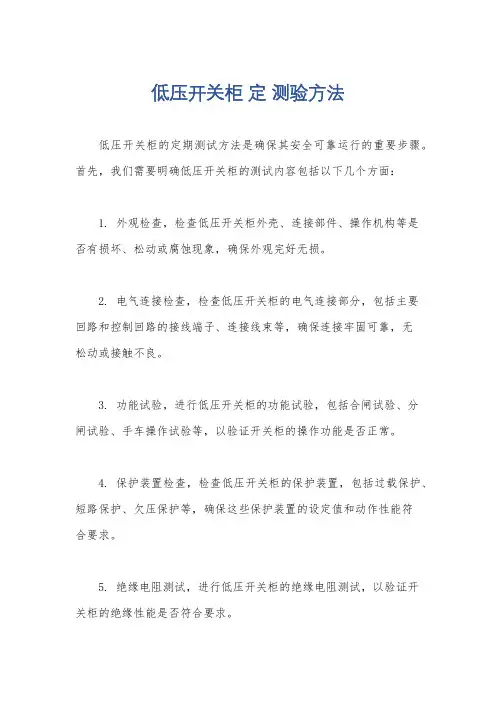

低压开关柜定测验方法
低压开关柜的定期测试方法是确保其安全可靠运行的重要步骤。
首先,我们需要明确低压开关柜的测试内容包括以下几个方面:
1. 外观检查,检查低压开关柜外壳、连接部件、操作机构等是
否有损坏、松动或腐蚀现象,确保外观完好无损。
2. 电气连接检查,检查低压开关柜的电气连接部分,包括主要
回路和控制回路的接线端子、连接线束等,确保连接牢固可靠,无
松动或接触不良。
3. 功能试验,进行低压开关柜的功能试验,包括合闸试验、分
闸试验、手车操作试验等,以验证开关柜的操作功能是否正常。
4. 保护装置检查,检查低压开关柜的保护装置,包括过载保护、短路保护、欠压保护等,确保这些保护装置的设定值和动作性能符
合要求。
5. 绝缘电阻测试,进行低压开关柜的绝缘电阻测试,以验证开
关柜的绝缘性能是否符合要求。
6. 环境温度检测,检测低压开关柜周围环境的温度,确保环境温度符合开关柜的使用要求。
在进行以上测试时,需要严格按照相关标准和规范进行操作,并记录测试结果和问题。
同时,需要注意测试过程中的安全防护措施,确保测试人员的人身安全。
最后,根据测试结果,及时处理发现的问题,确保低压开关柜的安全可靠运行。
High Voltage Electrical Appliance Trainning Center刘耀邦开关柜检修High Voltage Electrical Appliance Trainning Center10kV、0.4kV配电装置检修维护规程1 范围本规程规定了厂用10kV、0.4kV配电装置检修项目、周期、工艺标准及检修后的试验。
本规程适用于分公司厂用10KV、0.4kV开关柜及断路器,电流/电压互感器,过电压保护器的检修维护。
High Voltage Electrical Appliance Trainning Center2 规范性引用文件文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本规程,然而,鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本规程。
High Voltage Electrical Appliance Trainning CenterDL/T600─2001 《电力行业标准编写基本规定》 DL/T800─2002 《电力企业标准编制规则》DLT 838-2003 《发电企业设备检修导则》GB5015-2006 《电气设备交接试验标准》DLT 596-2005 《电力设备预防性试验规程》GB755-87 《旋转电机基本技术要求》High Voltage Electrical Appliance Trainning CenterGB14048.1 《低压开关设备和控制设备总则》GB14048.2 《低压开关设备和控制设备低压断路器》 DL/T593—2006 《高压开关设备和控制设备标准的共用技术要求》GBT 16927.1-2011 《高电压试验技术第1部分:一般定义及试验要求》High Voltage Electrical Appliance Trainning Center 3 10kV开关柜检修维护规程 3.1 设备主要技术参数High Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning CenterHigh Voltage Electrical Appliance Trainning Center3.2 检修前的准备工作3.2.1 根据设备运行状况、技术监督数据和历次检修情况,对设备进行状态评估,并根据评估结果和年度检修工程计划要求,对检修项目进行确认和必要的调整,制订符合实际的对策和技术措施。
GGD GCS MNS GCK等低压开关柜质量检查评定标准细则为规范我公司低压成套开关设备产品质量的评定,根据《黑龙江省低压成套开关设备生产必备条件和产品质量认定考核实施办法》对产品质量实施考核要求,特制定本评定细则。
本细则适用于我公司生产的GCS、MNS、GCK型抽出式和GGD型固定面板式低压成套开关设备生产过程检验及产品出厂检验的质量评定。
请生产和质检部门参照执行。
1.机械、电气性能检验(产品必须符合要求)1.1手动操作试验a).手动操作的元器件,应进行不少于5次的合分操作,应正常、合分操作灵活可靠,无卡滞及操作力过大现象。
b).各部位机械尺寸应符合其技术条件要求。
c).机械联锁动作应可靠确保操作程序的正确性。
d).合分操作的运行方向应符合标准的规定。
e).相同的单元抽屉应能互换。
1.2 电气操作试验a).一、二次线路应符合原理接线图。
b).动作程序应符合设计要求。
c).元器件在规定的操作电压下应正常动作,状态及位置明显正常,联锁可靠。
d).计量和测量表计指示应准确。
1.3 保护电路连续性检测a).保护导体截面积及颜色应符合规定。
b).所有隔离代电体的金属隔板和元器件的金属外壳、金属操作手柄均应有良好的接地措施。
c).门、盖板、覆板和类似部位,如其上装有电压值超过42伏的电器设备时,应采取保护接地,保护导体截面积一般≮2.5m㎡.d).主接地点与保护电路任意测试5点的电阻值≯0.1Ω。
1.4 绝缘电阻测试a).兆欧表的等级:额定绝缘电压≤60V 选用250V兆欧表额定绝缘电压>60~660V 选用500V兆欧表额定绝缘电压>660~1000V 选用1000V兆欧表b).绝缘电阻值≮1000Ω/V1.5 工频耐压试验试验电压值如下表:额定绝缘电压试验电压VUI 主回路 辅助回路12<UI≤60 50060<UI≤300 2000 2UI+1000(但≮1500)300<UI≤660 2500 1.与主回路直接连接的:2500V2.不与主回路直接连接的:2000V用绝缘材料制作的外壳及1.5×主回路试验电压外部操作手柄对代电体1.6 防护等级必须达到本产品标准的规定。
低压开关柜检验规程 The latest revision on November 22, 2020低压开关柜检验规程第一章低压开关柜外观尺寸与电器元件质量检查按照先进的质量管理理论,产品质量仅靠最后的出厂检验是远远不够的。
新的管理理论强调全面质量管理,强调全员参与、全过程参与。
即所有与产品质量有关的人都要参与,包括设计人员、物资采购人员、生产人员、设备管理人员、培训人员、质量检验人员、市场销售和售后服务人员以及计划人员,当然更包括企业各级管理人员。
所谓全过程参与,就是从接合同开始,每一步工作,每一道工序,一直到售后服务,都要求高度重视质量问题,都要认真抓。
只有从头至尾抓质量,人人都把自己的工作和产品质量挂钩,并认真抓好,产品质量才能得到保证。
在低压开关柜的装配过程中,每一个大的工序完工后,都要进行检验,确保每道工序质量符合要求。
开关柜装配过程中要进行四道工序检验。
第一节外形尺寸和外观质量检验早期的开关柜柜体是焊接而成的,现在则大多采用组装方式。
即将经过机械加工的立柱、横梁、门板、隔板、侧板等部件进行装配成为柜体。
外形尺寸检查一是检查机械加工质量(在机加工过程中,也有工序检验),二是检查装配质量。
外形尺寸包括柜子的高、宽、深。
根据有关的质量分等标准,检查四根立柱的高度(对一级配电设备,这个高度一般为2200㎜、六个宽度(柜体正面及背面上、中、下共六个尺寸)、六个深度(左侧及右侧上、中、下共六个尺寸)。
有关标准给出了允许的偏差范围。
偏差不超过规定值,就判合格;超过规定值,但偏差不到规定值的一倍,就不得分,偏差超过规定值的一倍,就判为不合格。
例如高度应为2200㎜,允许偏差为±2.7㎜。
另一个尺寸是对角线之差。
这是检验框架装配的垂直度的。
框架装配中立柱和底框垂直度不好,框架就会倾斜,柜体前、后面或两个侧面就会变成平行四边形(正确的应为矩形)。
同样,底框装配也有这个问题。
框架垂直度不好,柜子就会东倒西歪,将来到用户现场多台拼装在一起,既不美观,又浪费空间,还要影响柜与柜之间母排的连接,所以这是不允许的。
低压开关柜检验规程第一章低压开关柜外观尺寸与电器元件质量检查按照先进的质量管理理论;产品质量仅靠最后的出厂检验是远远不够的..新的管理理论强调全面质量管理;强调全员参与、全过程参与..即所有与产品质量有关的人都要参与;包括设计人员、物资采购人员、生产人员、设备管理人员、培训人员、质量检验人员、市场销售和售后服务人员以及计划人员;当然更包括企业各级管理人员..所谓全过程参与;就是从接合同开始;每一步工作;每一道工序;一直到售后服务;都要求高度重视质量问题;都要认真抓..只有从头至尾抓质量;人人都把自己的工作和产品质量挂钩;并认真抓好;产品质量才能得到保证..在低压开关柜的装配过程中;每一个大的工序完工后;都要进行检验;确保每道工序质量符合要求..开关柜装配过程中要进行四道工序检验..第一节外形尺寸和外观质量检验早期的开关柜柜体是焊接而成的;现在则大多采用组装方式..即将经过机械加工的立柱、横梁、门板、隔板、侧板等部件进行装配成为柜体..外形尺寸检查一是检查机械加工质量在机加工过程中;也有工序检验;二是检查装配质量..外形尺寸包括柜子的高、宽、深..根据有关的质量分等标准;检查四根立柱的高度对一级配电设备;这个高度一般为2200㎜、六个宽度柜体正面及背面上、中、下共六个尺寸、六个深度左侧及右侧上、中、下共六个尺寸..有关标准给出了允许的偏差范围..偏差不超过规定值;就判合格;超过规定值;但偏差不到规定值的一倍;就不得分;偏差超过规定值的一倍;就判为不合格..例如高度应为2200㎜;允许偏差为±2.7㎜..另一个尺寸是对角线之差..这是检验框架装配的垂直度的..框架装配中立柱和底框垂直度不好;框架就会倾斜;柜体前、后面或两个侧面就会变成平行四边形正确的应为矩形..同样;底框装配也有这个问题..框架垂直度不好;柜子就会东倒西歪;将来到用户现场多台拼装在一起;既不美观;又浪费空间;还要影响柜与柜之间母排的连接;所以这是不允许的..但直接测量垂直度不太容易;就采用测量对角线的办法;即测量柜子左右两个侧面、背面和底框的对角线;如果同一面两条对角线尺寸之差不超过规定值;就判合格..例如高h为2200㎜;宽w为800㎜;如果高、宽尺寸正确;装配中垂直度又很好理想情况;则两条对角线尺寸均为L=h2+w2=22002+8002=2341㎜实际总有误差..有关标准规定:当对角线尺寸在2001㎜~3000㎜之间时;对角线尺寸之差不超过5㎜;就算合格..第三个是门缝偏差..门与框架横梁之间、同一台柜子上下相邻的门与门之间;应该是平行的;实际总会有一些偏差;造成门缝一端大、一端小..一般门缝长度不超过1000㎜时;门缝宽、窄偏差不得超过1㎜;门缝长度超过1000㎜时;门缝偏差不得超过1.5㎜同一间隙或2.5㎜两条门缝的平行间隙..外形尺寸的精度反映着一个生产企业的机械加工水平和装配水平..目前国内较有规模的低压开关柜生产企业;大多拥有数控机床;职工素质也比较高;所以达到上述要求应该是没有问题的..柜体外观主要是门板、侧板、顶板等的涂覆层质量和平整度..涂覆层有喷塑或喷漆等几种;总的要求是均匀、附着力强、喷涂层厚度达到规定要求;色彩一致并符合规定;喷涂层不能有皱纹、流痕、针孔、气泡透底;无划痕等..平整度的要求是每米内的凹凸不超过3㎜..此外;还要求柜体组装要牢靠;门的开启要灵活等..第二节电器元器件装配质量检查检查的内容为:1所用元器件型号、规格、数量是否符合图样要求;2元器件的安装、布局是否符合工艺要求;3面板上的指示灯、按钮、仪表均应横平竖直设计时;还应考虑人机工程学的要求;例如钮、仪表等不能安装在太高或太低的位置;否则操作和观察均不方便;4元器件是否有完整的标志、铭牌;标牌上内容是否正确;5元器件安装是否牢靠、合理、符合元器件生产厂的安装要求例如有的元件只能竖装;不允许横装;有的不允许倾斜等..6还要检查电器元件和功能单元中带电部件的电气间隙和爬电距离是否符合规定;断路器、交流接触器的飞弧距离是否合格..7还有电器元件的裸露带电端子等带电导体距金属构件如框架、隔板、门板等的距离不得小于20㎜;如达不到要求必须采取绝缘措施..各相的熔断器之间应有挡板;防止一相熔断器熔断时影响相邻的熔断器..第二章低压开关柜工序检查第一节接线工序的检查主要内容为:1导线连接是否牢靠;每个端子只允许连接一根导线必要时允许连两条导线;2绝缘导线穿越金属构件应有保护导线不受损伤的措施;3用线束布线;线束要横平竖直;且横向不大于30㎜;竖向不大于400㎜;应有一个固定点;4交流回路的导线穿越金属隔板时;该电路所有相线和零线均应从同一孔中穿过由电工知识知道;当一根载有交流电流的导线穿过金属板时;会在金属板中产生涡流;通过导线的电流越大;产生的涡流也越大;这就会额外消耗电能;也会增加金属板的温升..而当三相导线和零线一起穿过同一个金属孔时;三根相线和零线上的电流瞬时值之和通常为零或相当小;这样就不会在金属板中产生涡流了;5在可移动的地方;必须采用多股铜芯绝缘导线;并留有长度富裕度;6接地保护在连接框架、面板等涂覆件时;必须采用刮漆垫圈;并拧紧紧固件目的是尽量减少接触电阻..第二节接排工序检查检查内容主要是:1母排加工质量:母排表面涂层如镀镍、搪锡、涂漆应均匀、无流痕;母排弯曲处不得有裂纹及大于1㎜的皱纹;母排表面应无起皮、锤痕、凹坑、毛刺等..2母排安装质量:◎母排的搭接面积与搭接螺栓的规格、数量、位置分布应符合有关标准的规定;搭接螺栓必须拧紧不同规格的螺栓、螺母拧紧力矩均有规定;如果拧得不紧;会使接触电阻增大;工作时会发热甚至烧坏;◎母线之间及与电器端子的连接应平整;自然吻合;保证有足够和持久的接触压力;但不应使母线产生永久变形;也不应使电器端子受到额外的应力..◎由于母排与母排、母排与电器端子的连接要求很高;所以应用扭力扳手拧紧螺栓、螺母;其紧固的扭力矩应符合有关标准的规定;例如M6的螺栓扭力矩应达到78.5~98.1牛米N·m..◎主电路不同极性的裸露带电导体之间及与外壳之间的距离不应小于20㎜跟额定工作电压及工作场所污染状况有关;◎连接主电路电器元件的进出端子的母排间距不得小于该元件端子间的间距..此外;母排的相序也应符合规定..第三章低压开关柜机械、电气操作试验低压开关柜全部装配完毕;各道工序检验全部合格如有不合格必须整改好;还要进行最终试验..最终试验分为型式试验和出厂试验两种..凡新产品或有重要改进的产品;都要进行型式试验..型式试验要到国家有关部门或有关行业认可、具有相应资格的试验中心去做..型式试验通过以后;产品才可以进行鉴定;鉴定通过后才可以批量生产..出厂前;对每一台产品都要进行出厂试验;试验合格才可以出厂..出厂试验的内容比型式试验少;也就是说;有些试验项目已通过型式试验;出厂试验中无需重做例如防护等级、温升等..第一节一般检查一、结构的机械强度和刚度的检查框架和外壳应有足够的强度和刚度;能承受所安装的元器件如大容量断路器、母排产生的机械应力;应能承受主电路短路时产生的电动力和热应力;不能因柜体吊装、运输而影响装置的性能..以上要求;在设计时已经作了充分考虑;而且在型式试验时均已达到要求..因此;此项检查主要看装配中有无不符合要求的地方..二、通风口设置的检查为了使装置在运行时能正常通风散热;一般应设置通风口防护等级要求高的开关柜;应考虑采用强迫风冷等散热方式..但通风口的设置;不能降低柜体的机械强度;不应降低柜子的防护等级;也不能造成熔断器、断路器在正常工作或短路情况下引起电弧或可熔性金属喷出..三、柜内各部分之间的隔离和分隔母线室或电缆室、仪表室、功能单元抽屉之间的隔离是否符合要求;无功功率补偿柜中熔断器一般是几十个并排安装;每相熔断器之间均应用绝缘板隔开..第二节机械、电气操作试验机械、电气操作试验可分四步进行..一、手动操作机构试验对每台柜子上所有的手动操作部件如断路器操作手柄、组合开关旋钮等进行5次操作;应该无异常情况..二、抽出式功能单元抽屉手动试验操作时将抽屉由连接位置拉出到试验位置;再到分离位置;然后再推进到连接位置..操作过程应灵活轻便、无卡阻或碰撞现象;连接、试验和分离位置定位均应可靠..每个功能单元都要进行手动操作..发现不符合上述要求的要进行调整或更换操作手柄及其他零部件..三、电气操作试验在安装和接线都正确的前提下;要按电气原理图进行模拟动作试验;也即通电试验..例如;断路器合闸、分闸是否正常;有关按钮操作及相关的指示灯是否正常;无功功率补偿手动投切是否正常;如果几台柜子之间有联系;还要进行联屏试验如有的无功补偿柜有主柜和副柜之分;等等..试验时要用调试设备;这种设备主要提供单相电源、三相电源交流电源还应该可调;因为操作电源有380V、220V;也有110V、24V等、直流操作电源等..在通电试验时;主电路通过的电流一般都很小;属于模拟试验..这种试验;要一台一台进行;如果是抽屉柜;要一只抽屉、一只抽屉调试..当然也有的先将抽屉逐只调试好后插到柜子上..在这种情况下;调好的抽屉插到柜子上后还应通电试验..四、联锁功能试验通电检查操作机构与门的联锁;功能单元与门的联锁..在合闸通电情况下;门是打不开的..只有分闸以后;才可以开门..双电源间的机械或电气联锁也必须安全可靠;即正常电源正常供电时此时正常电源的断路器处在合闸位置;备用电源的断路器不能合闸;反之也一样..第四章低压开关柜介电强度和绝缘电阻测试第一节绝缘电阻测试这项测试是检查开关柜的绝缘性能是否符合GB7251.1-2005的有关规定;是为了确保操作人员的安全、柜子和柜内有关电器元件的安全的重要技术指标之一..测量绝缘电阻要用兆欧表..当被测开关柜额定绝缘电压在60V~660V之间时;要用500V 的兆欧表..如果被测开关柜的额定绝缘电压在660V至1000V之间时;应该用1000V的兆欧表..测量的部位是:1开关柜的主开关在断开位置时;同极的进线和出线之间;2主开关闭合时不同极的带电部件之间例如.、"相的主触头或裸母线之间等、主电路和控制电路之间;3各带电部件与金属框架之间..测试时间为1min..测量得到的绝缘电阻数值是否符合要求;与开关柜中每条电路对地的标称电压有关;要求是不小于1KΩV..例如;每条电路对地的标称电压为380V;则绝缘电阻不能小于380KΩ;即0.38MΩ一般要求不小于0.5MΩ..标称电压越高;要求绝缘电阻越大..如果开关柜中用的主开关以及有关的绝缘材料良好;安装中也未出现问题;这个指标是不难达到的..第二节介电强度试验如果测量了绝缘电阻;就不必再作介电强度试验;反之亦然..介电强度试验就是耐压试验..试验应把不能耐受试验电压的器件如电子设备、电容器等以及某些消耗电流的器件如线圈、测量仪器断开..试验电压应施加在:1主电路带电部件与地之间;2主电路各相或极之间;3主电路与同它不直接连接的辅助电路之间..试验电压值和开关柜的额定绝缘电压值有关..当额定绝缘电压在380V~660V之间时;试验电压为2500V有效值..试验时间为1S..试验中如未发生绝缘击穿、表面网络或试验电压突然下降;则认为试验合格..如果开关柜的外壳或外部操作手柄用绝缘材料制成;也应进行耐压试验..试验时应在外壳的外面包覆一层能覆盖所有的开孔和接缝的金属;用绝缘材料制造或覆盖的手柄;试验时应在手柄上裹缠金属箔..施加电压的部位应在金属箔与带电部件及裸露的导电部件之间;试验电压值也与开关柜额定电压U有关;当U>60V时;试验电压值为2U+1000×1.5;最低2250V..试验时施加电压应从30%~50%的试验电压开始;以约5S的时间逐步升至规定值;然后维持1S;再逐渐降到零..试验中不应有击穿、闪络现象..第五章低压开关柜保护电路连续性与功能单元互换性检查第一节保护电路连续性的检查直观检查保护电路的连续性应可靠;装置应有明显的接地保护点及标志;用抽查的办法;对装置进行保护电路连接点与保护母线之间的直流电阻测量;其电阻值应在0.1Ω以下..每台开关柜抽查点不应少于5点..例如金属门板、框架和保护母线之间的直流电阻应在0.01Ω以下;如门板因喷塑或喷漆;连接螺钉和门板之间的接触电阻增大;则应把螺钉孔处的漆或塑料微粒刮掉..如果达不到这个指标;一旦发生门板或框架与带电部件之间的绝缘击穿时;门板或框架上就会有较高的电压;危及操作人员的安全..由于测量的电阻值很小;故不能用万用表;而应该用测量小电阻的仪表;如双臂电桥或微欧计..第二节功能单元互换性检查如果是抽出式开关柜;还应在相同规格的功能单元之间进行互换性试验..例如A、B两只抽屉规格相同;则应能互换;而且互换应可靠;抽插应灵活、方便..出厂试验完成;各项指标合格后;开关柜才算是合格品..。
低压开关柜试验作业指导书2018 年 09 月1、目的为了保证低压开关柜抽检试验过程受控,实现检验结果的有效性和正确性,特制定本次抽检试验方案。
2、适用范围适用于公司系统招标采购的400V低压开关柜产品的抽检工作。
3、规范性引用文件GB 7251.1-2005 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB 7251.12-2013 低压成套开关设备和控制设备第2部分:成套电力开关和控制设备GB 14048.1-2006 低压开关设备和控制设备第1部分:总则GB 14048.2-2008 低压开关设备和控制设备第2部分:断路器GB 14048.3-2008 低压开关设备和控制设备第3部分:开关、隔离器、隔离开关以及熔断器组合电器GB/T 15576-2008 低压成套无功功率补偿装置GB/T 10233-2016 低压成套开关设备和电控设备基本试验方法4、试验项目、试验环境及所依据标准低压开关柜试验抽检项目、抽检内容、要求及判据依据见表1表1低压开关柜试验项目及所依据标准5、试验方法及结果判定5.1 布线、操作性能和功能检查1.检查设备中的元件、器件安装接线应牢固、端正、正确,应符合图样及相应的标准要求。
2.设备的铭牌及标志应正确、清晰、齐全,且易于识别,安装位置正确。
3.除非成套设备制造商与用户之间另有协议,否则地面安装的成套设备的易接近性要求如下:——端子,不包括保护导体端子,应位于成套设备的基础面上方至少0.2m,并且端子的位置应使电缆易于与其连接。
——由操作人员观察的指示仪表应安装在成套设备基础面上方0.2 m~2.2 m之间。
——操作器件,如手柄、按钮或类似器件,应安装在易于操作的高度上;这就是说,其中心线一般应在成套设备基础面上0.2m~2m之间。
不经常操作的器件,如每月少于一次,可以装在高度达2.2m处。
——紧急开关器件的操作机构,在成套设备基础面上0.8 m~1.6 m之间应是易于接近的。
cecs49 低压成套开关柜设备验收规程
《CECS49 低压成套开关设备验收规程》是由中国工程建设标准化协会(China Engineering Construction Standardization Association,简称CECS)于1993年发布的一项行业标准。
该规程旨在为低压成套开关设备的出厂检验、安装调试以及最终验收提供统一的技术依据和操作指南,确保设备的安全性、可靠性和功能性符合国家及行业的相关要求。
在实际应用中,《CECS49 低压成套开关设备验收规程》会指导和规范电气工程设计、施工、监理和质检单位对低压成套开关柜等设备进行验收工作,涉及的内容可能包括但不限于:
- 设备的设计合理性检查
- 原材料与元器件的质量控制
- 制造工艺及其质量保证体系的审查
- 设备外观与结构完整性检查
- 电气性能测试,如绝缘电阻、耐压测试、保护功能试验等
- 安装位置、固定方式以及接地系统的验收
- 操作机构的灵活性与可靠性检验
- 文档资料与使用说明书的完备性
随着时间的推移,此类标准可能会根据新的技术发展和实践经验进行修订或更新。
若要获取最新版本的标准内容,请查阅中国工程建设标准化协会发布的现行有效文件。
确认检验规范
(WI/XT-JS-001)
第A0版
编制:日期:
审核:日期:
批准:日期:
1、目的
在生产过程中除了进行产品的例行检验(即出厂检验)外,为了按CCC认证质量保证能力要求,申请认证产品还必须进行确认检验,以确保申请认证的产品质量持续符合要求。
本厂申请认证产品的确认检验频次为每年一次。
2、适用范围
本规程适用于低压固定式开关柜GGD、低压抽出式开关柜GCK(GCS)和动力控制箱的确认检验。
3、确认检验依据
(1)GB7251.1-1997
(2)GB7251.3-1997
(3)相关的产品技术规范等文件。
4、职责
确认检验由认证联络工程师组织,质检员负责实施,并填写《确认检验记录》。
5、检验项目及要求见后页。
6、本规定自2004年01月01日起实施.
说明:
1、当年度中遇到国家或省市抽查,此类检验报告中的检验项目若有覆盖到以上几项,经过评审也可以视为我们的确认检验,免除当年的确认检验。
2、每年底对每个认证单元的产品各抽样一套,进行确认检验。
3、若在两次确认检验时间章隔内因有市场监督抽查或其他抽查,可以将该年度的确认检验取消。
低压开关柜检验规程及成品检验流程
一,壳体外形尺寸和外观质量检验
壳体高度偏差不大于总高度的5%
对角线偏差不大于对角线长度得2%
门缝偏差
二,电器元器件装配质量
所有电器元件型号、规格、数量符合图样要求;
元器件的安装、布局符合图纸和工艺要求;
面板上的指示灯、按钮、仪表安装均应横平竖直,
元器件是否有完整的标志、铭牌,标牌上内容是否正确;
元器件安装要牢靠、合理、符合元器件生产厂的安装要求(例如有的元件只能竖装,不允许横装,有的不允许倾斜等)。
电器元件和功能单元中带电部件符合(电气间隙≥8mm 爬电距离≥14mm)规定。
电器元件的裸露带电端子等带电导体距金属构件(如框架、隔板、门板等)的距离不得小于20㎜。
三,线路连接
导线连接要牢靠,每个端子只允许连接一根导线(必要时允许连两条导线).
绝缘导线穿越金属构件应有保护导线不受损伤的措施;
用线束布线,线束要横平竖直,且横向不大于30㎜,竖向不大于400㎜,应有一个固定点;交流回路的导线穿越金属隔板时,该电路所有相线和零线均应从同一孔中穿过.
在可移动的地方,必须采用多股铜芯绝缘导线,并留有长度富裕度;
接地保护在连接框架、面板等涂覆件时,必须采用刮漆垫圈,并拧紧紧固件。
:母排表面涂层(如镀镍、搪锡、涂漆)应均匀、无流痕,母排弯曲处不得
有裂纹及大于1㎜的皱纹,母排表面应无起皮、锤痕、凹坑、毛刺等。
母排安装质量:
接螺栓必须拧紧
四,结构的机械强度和刚度
框架和外壳应有足够的强度和刚度,能承受所安装的元器件(如大容量断路器、母排)产生的机械应力;应能承受主电路短路时产生的电动力和热应力;不能因柜体吊装、运输而影响装置的性能。
通风口的设置,不能降低柜体的机械强度,不应降低柜子的防护等级,也不能造成熔断器、断路器在正常工作或短路情况下引起电弧或可熔性金属喷出通风口.
母线室或电缆室、仪表室、功能单元(抽屉)之间的隔离符合要求;
五,机械、电气操作试验
对每台柜子上所有的手动操作部件(如断路器操作手柄、组合开关旋钮等)进行5次操作,应该无异常情况。
抽出式功能单元(抽屉)手动试验
操作时将抽屉由连接位置拉出到试验位置,再到分离位置,然后再推进到连接位置。
操作过程应灵活轻便、无卡阻或碰撞现象;连接、试验和分离位置定位均应可靠。
每个功能单元都要进行手动操作。
发现不符合上述要求的,要进行调整或更换操作手柄及其他零部件。
电气操作试验
安装和接线经检验合格,按电气原理图进行模拟通电动作试验,
六,绝缘电阻测试
测试应符合GB 的有关规定
测量工具,500V兆欧表。
测量的部位
Ω
七,保护电路连续性的检查
保护电路的连续性应可靠,装置应有明显的接地保护点及标志;用抽查的办法,对装置进行保护电路连接点与保护母线之间的直流电阻测量,其电阻值应在Ω以下。
每台开关柜抽查点不应少于5点。
例如金属门板、框架和保护母线之间的直流电阻应在Ω以下
八,成品检查流程。
