镀铬溶液三价铬含量高怎样处理

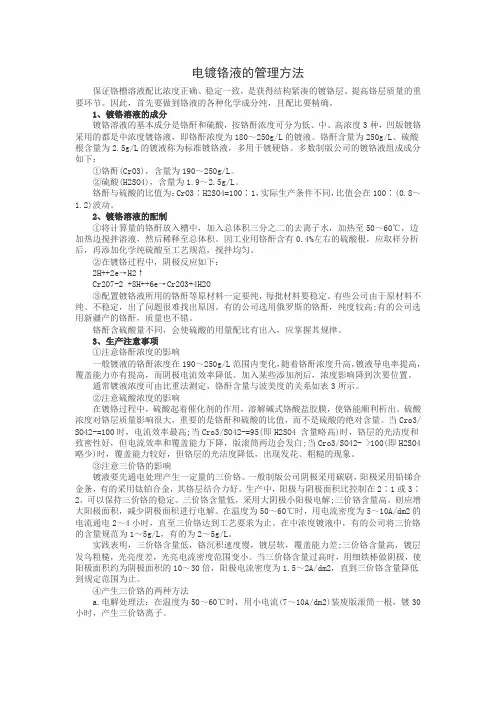

电镀铬液的管理方法保证铬槽溶液配比浓度正确、稳定一致，是获得结构紧凑的镀铬层、提高铬层质量的重要环节。

因此，首先要做到铬液的各种化学成分纯，且配比要精确。

1、镀铬溶液的成分镀铬溶液的基本成分是铬酐和硫酸，按铬酐浓度可分为低、中、高浓度3种，凹版镀铬采用的都是中浓度镀铬液，即铬酐浓度为180～250g/L的镀液。

铬酐含量为250g/L、硫酸根含量为2.5g/L的镀液称为标准镀铬液，多用于镀硬铬。

多数制版公司的镀铬液组成成分如下：①铬酐(CrO3)，含量为190～250g/L。

②硫酸(H2SO4)，含量为1.9～2.5g/L。

铬酐与硫酸的比值为：CrO3∶H2SO4=100∶1，实际生产条件不同，比值会在100∶(0.8～1.2)波动。

2、镀铬溶液的配制①将计算量的铬酐放入槽中，加入总体积三分之二的去离子水，加热至50～60℃，边加热边搅拌溶液，然后稀释至总体积。

因工业用铬酐含有0.4%左右的硫酸根，应取样分析后，再添加化学纯硫酸至工艺规范，搅拌均匀。

②在镀铬过程中，阴极反应如下：2H++2e→H2↑Cr2O7-2 +8H++6e→Cr2O3+4H2O③配置镀铬液所用的铬酐等原材料一定要纯，每批材料要稳定。

有些公司由于原材料不纯、不稳定，出了问题很难找出原因。

有的公司选用俄罗斯的铬酐，纯度较高;有的公司选用新疆产的铬酐，质量也不错。

铬酐含硫酸量不同，会使硫酸的用量配比有出入，应掌握其规律。

3、生产注意事项①注意铬酐浓度的影响一般镀液的铬酐浓度在190～250g/L范围内变化，随着铬酐浓度升高，镀液导电率提高，覆盖能力亦有提高，而阴极电流效率降低。

加入某些添加剂后，浓度影响降到次要位置。

通常镀液浓度可由比重法测定，铬酐含量与波美度的关系如表3所示。

②注意硫酸浓度的影响在镀铬过程中，硫酸起着催化剂的作用，溶解碱式铬酸盐胶膜，使铬能顺利析出。

硫酸浓度对铬层质量影响很大，重要的是铬酐和硫酸的比值，而不是硫酸的绝对含量。

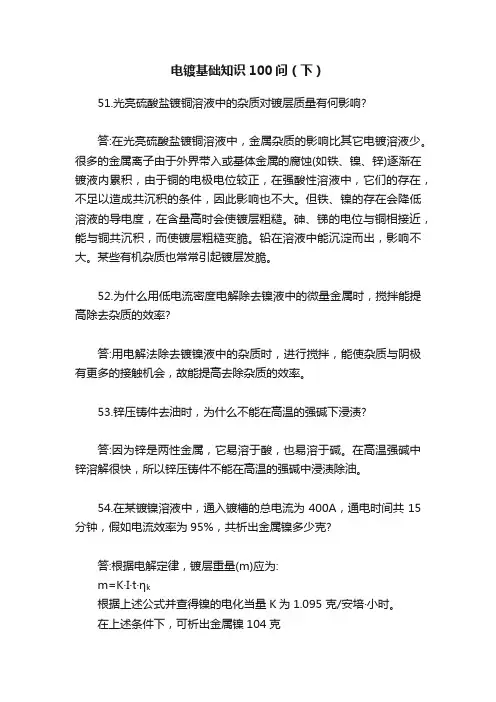

电镀基础知识100问（下）51.光亮硫酸盐镀铜溶液中的杂质对镀层质量有何影响?答:在光亮硫酸盐镀铜溶液中，金属杂质的影响比其它电镀溶液少。

很多的金属离子由于外界带入或基体金属的腐蚀(如铁、镍、锌)逐渐在镀液内累积，由于铜的电极电位较正，在强酸性溶液中，它们的存在，不足以造成共沉积的条件，因此影响也不大。

但铁、镍的存在会降低溶液的导电度，在含量高时会使镀层粗糙。

砷、锑的电位与铜相接近，能与铜共沉积，而使镀层粗糙变脆。

铅在溶液中能沉淀而出，影响不大。

某些有机杂质也常常引起镀层发脆。

52.为什么用低电流密度电解除去镍液中的微量金属时，搅拌能提高除去杂质的效率?答:用电解法除去镀镍液中的杂质时，进行搅拌，能使杂质与阴极有更多的接触机会，故能提高去除杂质的效率。

53.锌压铸件去油时，为什么不能在高温的强碱下浸渍?答:因为锌是两性金属，它易溶于酸，也易溶于碱。

在高温强碱中锌溶解很快，所以锌压铸件不能在高温的强碱中浸渍除油。

54.在某镀镍溶液中，通入镀槽的总电流为400A，通电时间共15分钟，假如电流效率为95%，共析出金属镍多少克?答:根据电解定律，镀层重量(m)应为:m=K·I·t·ηk根据上述公式并查得镍的电化当量K为1.095 克/安培·小时。

在上述条件下，可析出金属镍104克55.测定镀铬溶液的电流效率时，通过电流20A，经2小时在阴极上析出金属铬的重量为1.8克，求该镀铬液的电流效率?答:根据电解定律，镀层重量(m)应为:ηk=K·I·t·m 根据上述公式并查得六价铬的电化当量K为0.324 克/安培·小时。

在上述条件下，该镀铬液的阴极电流效率为13.9%56.重铬酸根在阴极上还原至三价铬的反应，为什么在没有催化阴离子时，一瞬间就停止了?答:镀铬溶液在没有催化阴离子的情况下，接通电流时，阴极上有氢气析出，同时部分还原为三价铬。

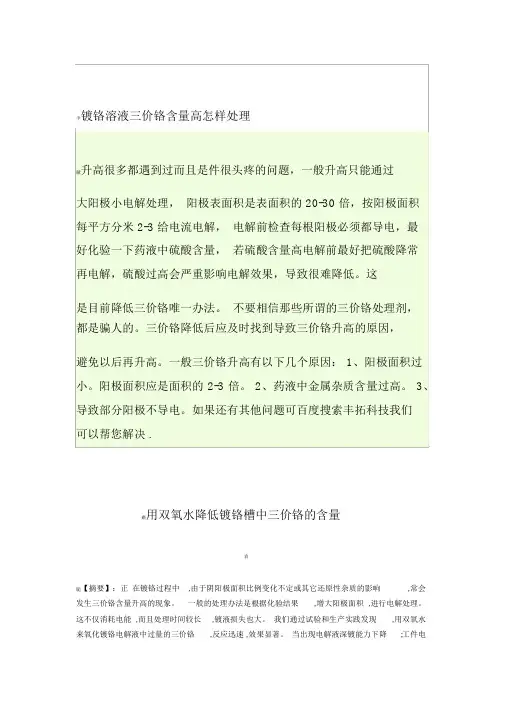

肀镀铬溶液三价铬含量高怎样处理膆升高很多都遇到过而且是件很头疼的问题，一般升高只能通过大阳极小电解处理，阳极表面积是表面积的 20-30 倍，按阳极面积每平方分米 2-3 给电流电解，电解前检查每根阳极必须都导电，最好化验一下药液中硫酸含量，若硫酸含量高电解前最好把硫酸降常再电解，硫酸过高会严重影响电解效果，导致很难降低。

这是目前降低三价铬唯一办法。

不要相信那些所谓的三价铬处理剂，都是骗人的。

三价铬降低后应及时找到导致三价铬升高的原因，避免以后再升高。

一般三价铬升高有以下几个原因： 1、阳极面积过小。

阳极面积应是面积的 2-3 倍。

2、药液中金属杂质含量过高。

3、导致部分阳极不导电。

如果还有其他问题可百度搜索丰拓科技我们可以帮您解决 .肅用双氧水降低镀铬槽中三价铬的含量袁膇【摘要】：正在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价铬含量升高的现象。

一般的处理办法是根据化验结果,增大阳极面积 ,进行电解处理。

这不仅消耗电能 ,而且处理时间较长,镀液损失也大。

我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量的三价铬,反应迅速 ,效果显著。

当出现电解液深镀能力下降;工件电流密度大的部位稍有光亮 ,而电流密度小的部位镀层灰暗难以抛亮 ;槽电压上升 ,开大电流仍无烧焦现象 ,以及阴积附近镀液翻动袇【关键词】：【正文快照】：袄在镀铬过程中,由于阴阳极面积比例变化不定或其它还原性杂质的影响,常会发生三价铬含量升高的现象。

一般的处理办法是根据化验结果,增大阳极面积,进行电解处理。

这不仅消耗电能 ,而且处理时间较长,镀液损失也大。

我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量羁电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理薇发布日期： 2009-08-26 浏览次数： 398关注：莅核心提示：电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理蚂三价铬是目前比较实用的代替六价铬的，镀液主要有硫酸盐和氯化物体系的镀液。

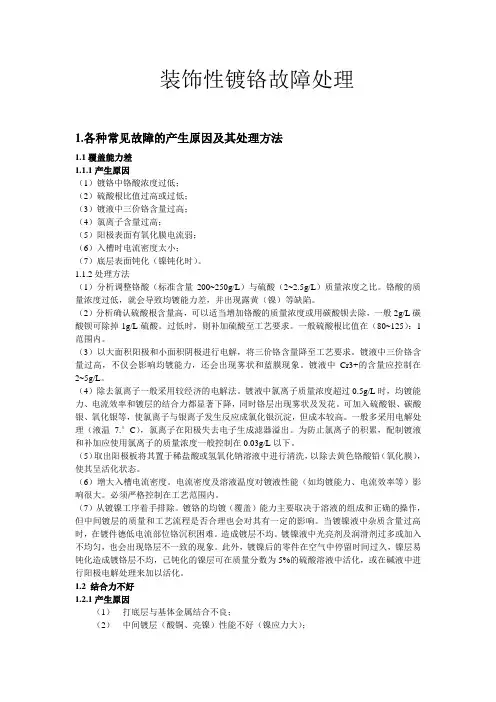

装饰性镀铬故障处理1.各种常见故障的产生原因及其处理方法1.1覆盖能力差1.1.1产生原因（1）镀铬中铬酸浓度过低；（2）硫酸根比值过高或过低；（3）镀液中三价铬含量过高；（4）氯离子含量过高；（5）阳极表面有氧化膜电流弱；（6）入槽时电流密度太小；（7）底层表面钝化（镍钝化时）。

1.1.2处理方法（1）分析调整铬酸（标准含量200~250g/L）与硫酸（2~2.5g/L）质量浓度之比。

铬酸的质量浓度过低，就会导致均镀能力差，并出现露黄（镍）等缺陷。

（2）分析确认硫酸根含量高，可以适当增加铬酸的质量浓度或用碳酸钡去除，一般2g/L碳酸钡可除掉1g/L硫酸。

过低时，则补加硫酸至工艺要求。

一般硫酸根比值在（80~125）：1范围内。

（3）以大面积阳极和小面积阴极进行电解，将三价铬含量降至工艺要求。

镀液中三价铬含量过高，不仅会影响均镀能力，还会出现雾状和蓝膜现象。

镀液中Cr3+的含量应控制在2~5g/L。

（4）除去氯离子一般采用较经济的电解法。

镀液中氯离子质量浓度超过0.5g/L时，均镀能力、电流效率和镀层的结合力都显著下降，同时铬层出现雾状及发花。

可加入硫酸银、碳酸银、氧化银等，使氯离子与银离子发生反应成氯化银沉淀，但成本较高。

一般多采用电解处理（液温7.°C），氯离子在阳极失去电子生成滤器溢出。

为防止氯离子的积累，配制镀液和补加应使用氯离子的质量浓度一般控制在0.03g/L以下。

（5）取出阳极板将其置于稀盐酸或氢氧化钠溶液中进行清洗，以除去黄色铬酸铅（氧化膜），使其呈活化状态。

（6）增大入槽电流密度。

电流密度及溶液温度对镀液性能（如均镀能力、电流效率等）影响很大。

必须严格控制在工艺范围内。

（7）从镀镍工序着手排除。

镀铬的均镀（覆盖）能力主要取决于溶液的组成和正确的操作，但中间镀层的质量和工艺流程是否合理也会对其有一定的影响。

当镀镍液中杂质含量过高时，在镀件德低电流部位铬沉积困难。

造成镀层不均。

电化学工程电镀试卷(练习题库)1、电镀应注意的重点是（）、（）。

2、电镀时，镀层金属或其他不溶性材料做（），待镀的工件做（），镀层金属的阳离子在待镀工件表面被还原形成镀3、电镀后被电镀物件的美观性和（）大小有关系，越（）（大或小），被电镀的物件便会越美观；反之则会出现一些4、宝业厂使用的是以下哪种除油方法（）5、宝业厂除油不需要使用的设备（）6、宝业厂除油不需要用到的物料（）7、以下哪项不属于电镀操作必须佩戴的装配是（）8、什么叫电解抛光（）9、以下不属于碱铜开缸用的物料（）10、宝业厂的抛光属于以下哪种抛光（）11、酸铜操作最高不能超过（）温度12、酸铜光剂添加过多，对产品有何影响（）13、在电镀操作中，过水跳缸最主要的影响是（）14、以下哪种是镀镍的缓冲剂（）15、镀镍的溶液PH一般保持在哪个范围（）16、宝业厂镀铬属于以下哪种类型（）17、以下不属于镀银镀液配方中的主盐（）18、银含量过高，会给产品带来什么影响（）19、甩干机甩货，货物没有放平整，就打开电源开关，有可能带来怎样的后果（）20、镀铜/镀镍的主要目的是打底用，增进电镀层附着能力，及抗蚀能力21、化学镍为现代工艺中耐磨能力超过镀铬。

22、电镀是在外电源作用下，使金属或非金属表面发生直接反应，使金属或非金属表面沉积一层金属的过程。

23、配制稀硫酸的方法是先把水加入硫酸中。

24、仿金具有金的外观，因此可以代替真金以节约贵金属。

25、粘强酸后急救原则？26、粘强碱后急救原则？27、 7碱性酸性" target="_blank">PH试纸测量镀液酸碱性，PH=7中性，PH>7碱性，（）酸性。

28、阴极上气泡越多，说明阴极效率（）。

29、镀铬液中硫酸含量偏高时，现象为：电镀时阴极上的气泡少而（）；镀层光泽好；镀液的深镀能力差。

30、所谓标准电极电位，它化学反应必须是可逆的，溶液中离子活度必须等于（）。

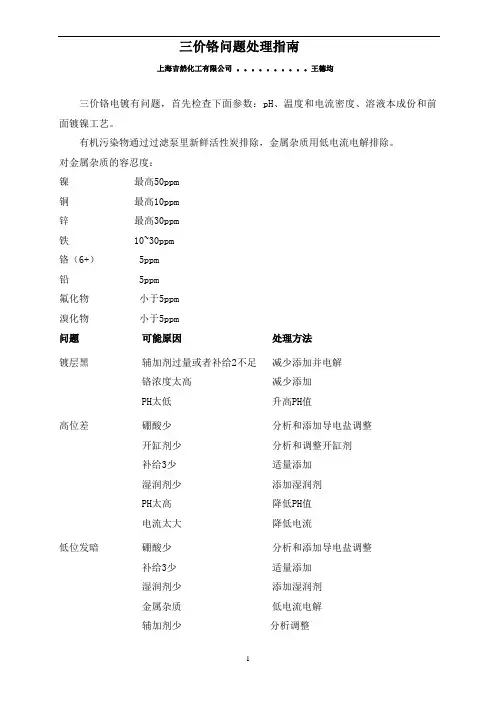

三价铬问题处理指南上海吉然化工有限公司。

王德均三价铬电镀有问题，首先检查下面参数：pH、温度和电流密度、溶液本成份和前面镀镍工艺。

有机污染物通过过滤泵里新鲜活性炭排除，金属杂质用低电流电解排除。

对金属杂质的容忍度：镍最高50ppm铜最高10ppm锌最高30ppm铁 10~30ppm铬（6+） 5ppm铅 5ppm氟化物小于5ppm溴化物小于5ppm问题可能原因处理方法镀层黑辅加剂过量或者补给2不足减少添加并电解铬浓度太高减少添加PH太低升高PH值高位差硼酸少分析和添加导电盐调整开缸剂少分析和调整开缸剂补给3少适量添加湿润剂少添加湿润剂PH太高降低PH值电流太大降低电流低位发暗硼酸少分析和添加导电盐调整补给3少适量添加湿润剂少添加湿润剂金属杂质低电流电解辅加剂少分析调整1污点镀镍后水洗差改进水洗湿润剂少添加湿润剂PH值低升高PH值白条纹PH值低升高PH值电流低升高电流湿润剂少添加湿润剂蓝雾镀镍后水洗差改进水洗辅加剂少分析并调整黑条纹PH值低升高PH值硼酸少分析和添加导电盐调整补给3少最好分析，添加0.05~0.1%补给3辅加剂添加太快电解在镍铬交界湿润剂少添加湿润剂处有灰痕迹补给3少适量添加辅加剂少分析调整镀层棕褐色辅加剂少分析调整水洗差改进水洗电镀效率低PH值太高降低PH值铬浓度低分析和添加开缸剂补给3少适量添加补给2少添加0.05~0.1%补给2湿润剂少添加湿润剂覆盖能力差PH值低升高PH值电流太大降低电流电流太小升高电流硼酸少分析和添加导电盐调整补给3少适量添加铬浓度低分析和添加开缸剂湿润剂少添加湿润剂湿润剂过量在正常情况下,用废工件电解2pH不稳定硼酸少分析和添加导电盐调整电压升高电路接触不良检查并清除接触点问题溶液导电能力差分析和添加导电盐漏镀镀镍后水洗差改良水洗电话：021-5881 2160 上海浦东区浦东南路3606弄1号楼wang473125@传真：021-5881 21613。

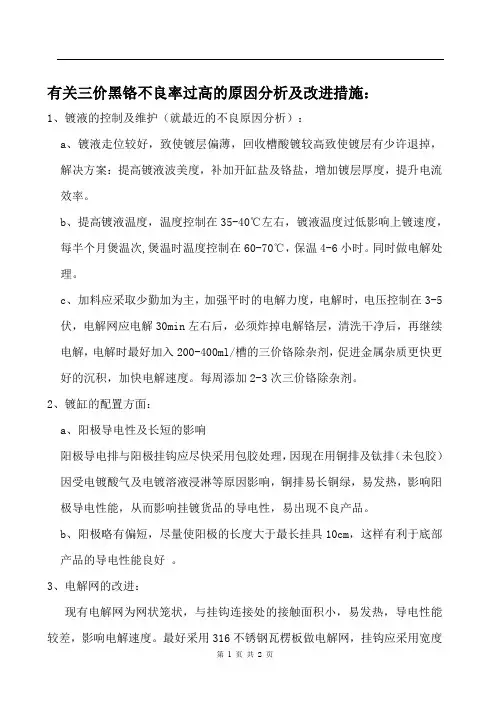

有关三价黑铬不良率过高的原因分析及改进措施：1、镀液的控制及维护（就最近的不良原因分析）：a、镀液走位较好，致使镀层偏薄，回收槽酸镀较高致使镀层有少许退掉，解决方案：提高镀液波美度，补加开缸盐及铬盐，增加镀层厚度，提升电流效率。

b、提高镀液温度，温度控制在35-40℃左右，镀液温度过低影响上镀速度，每半个月煲温次,煲温时温度控制在60-70℃，保温4-6小时。

同时做电解处理。

c、加料应采取少勤加为主，加强平时的电解力度，电解时，电压控制在3-5伏，电解网应电解30min左右后，必须炸掉电解铬层，清洗干净后，再继续电解，电解时最好加入200-400ml/槽的三价铬除杂剂，促进金属杂质更快更好的沉积，加快电解速度。

每周添加2-3次三价铬除杂剂。

2、镀缸的配置方面：a、阳极导电性及长短的影响阳极导电排与阳极挂钩应尽快采用包胶处理，因现在用铜排及钛排（未包胶）因受电镀酸气及电镀溶液浸淋等原因影响，铜排易长铜绿，易发热，影响阳极导电性能，从而影响挂镀货品的导电性，易出现不良产品。

b、阳极略有偏短，尽量使阳极的长度大于最长挂具10cm，这样有利于底部产品的导电性能良好。

3、电解网的改进：现有电解网为网状笼状，与挂钩连接处的接触面积小，易发热，导电性能较差，影响电解速度。

最好采用316不锈钢瓦楞板做电解网，挂钩应采用宽度较宽厚些的铜排，接触点应多上几个螺丝，以增强导电性及抗热性，用电解板电解时应采取短时间电解（30min)左右退掉铬层继续电解的方法进行电解。

切误把电解板长时间放置在镀缸中电解而不更换电解板，因三价铬电解时随着时间的加长，沉积速度会越来越慢，甚至不沉积，因三价铬镀液酸性大，这样电解板上电解的杂质因酸性浸泡而又会溶解在镀缸中，这样会造成更多的杂质污染，严重影响镀镀液的稳定性。

故而必须每30分钟更换一次电解板，从而更快更彻底的处理杂质，增强镀液的稳定性。

4.请尽快给镀缸加装尼龙网，便于捞起掉缸的产品，因掉缸的产品不及时捞出，易被镀液腐蚀，产生金属杂质污染镀液，从而影响镀液的稳定性，造成产品不良率的升高。

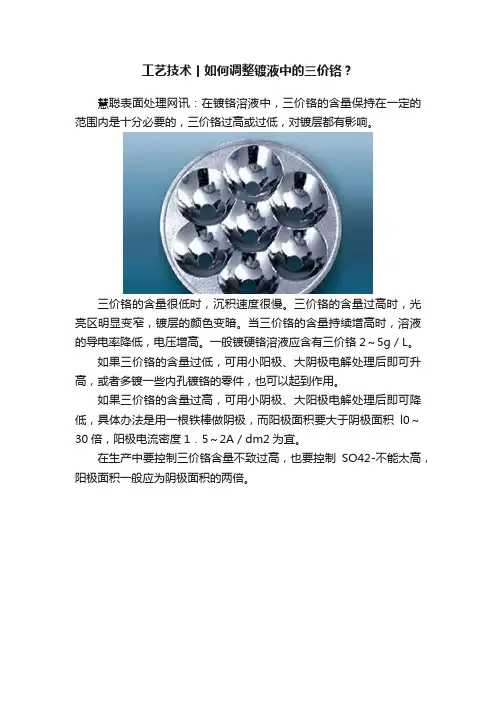

工艺技术丨如何调整镀液中的三价铬？
慧聪表面处理网讯：在镀铬溶液中，三价铬的含量保持在一定的范围内是十分必要的，三价铬过高或过低，对镀层都有影响。

三价铬的含量很低时，沉积速度很慢。

三价铬的含量过高时，光亮区明显变窄，镀层的颜色变暗。

当三价铬的含量持续增高时，溶液的导电率降低，电压增高。

一般镀硬铬溶液应含有三价铬2～5g／L。

如果三价铬的含量过低，可用小阳极、大阴极电解处理后即可升高，或者多镀一些内孔镀铬的零件，也可以起到作用。

如果三价铬的含量过高，可用小阴极、大阳极电解处理后即可降低，具体办法是用一根铁棒做阴极，而阳极面积要大于阴极面积l0～30倍，阳极电流密度1．5～2A／dm2为宜。

在生产中要控制三价铬含量不致过高，也要控制SO42-不能太高，阳极面积一般应为阴极面积的两倍。

电镀法处理含铬废水现代电镀网9月28日讯：1前言电镀行业有很多老化镀铬废液，一般CrO3含量在50～150g/L之间，其中还含有较多的其它金属离子，如Cr3+、Fe3+、En2+、Cu2+等，别处还含有SO42－等，由于有害物质含量高，成分复杂，因而造成处理技术难度较大，如果这些废液不加以处理而直接排放，将严重地污染水体，对人民生活、农副业生产和人体健康造成严重危害，这是国家绝对不允许的。

消除铬污染的处理方法有硫酸亚铁石灰法、电解法、离子交换法、活性炭吸附法、铅钡盐法等。

这些方法各有利弊，要根据水情况和企业资金情况加以选择利用。

2实验部分2．1铅铬黄法处理含铬废水的反应机理电镀含铬废液中的化学成分比较复杂，经测试分析液的成分为：Fe3+5．80g/L、Cr3+1 3．50g/L、Cr+6156．30g/L、SO42－1．40g/L。

根据废液情况，为了得到高质量的铅铬黄同时使液中的Cr3+也能得到充分利用，我们确定了在碱性条件下将Cr3+氧化成Cr+6，然后再将废液PH值调回7．0～7．5，使液中对生产铅铬黄有寄存器的Fe3+生成Fe（OH）沉淀而脱离废液3的工艺，其反应机理如下：2．1．1Cr3+氧化成Cr+6的过程随着溶液PH值的升高，废液中的Cr3+在PH值4．6时生成Cr（OH）3↓，当PH值5～13时为灰兰色，Cr（OH）3具有两性，既溶于酸又能溶于碱，当PH值大于13～14时，Cr （OH）3溶于碱成绿色的［Cr（OH）4］－在碱性条件下，用中等强度的氧化剂就可将Cr3+氧化成Cr6+，其反应式如下：Cr3++3OH－＝Cr（OH）3↓Cr（OH）3+OH－＝［Cr（OH）4］－2［Cr（OH）4］－+3HO2－＝2CrO42－+OH－+5H2O2．1．2废液中阳离子杂质的去除为了得到高质量的铅铬黄，必须除去废液中对生产铬黄有害的金属离子，根据铅铬黄生成时的允许PH值范围，我们采取调节PH值的方法去除金属离子，根据实验PH≥8时，废液中的阳离子杂质可全部产生沉淀。

三价铬处理方法三价铬是一种重要的化学物质，广泛应用于电镀、制革、染料、催化剂等领域。

然而，三价铬也是一种有毒有害的物质，对环境和人体健康造成潜在威胁。

因此，如何有效地处理三价铬成为了一个重要的问题。

本文将介绍几种常见的三价铬处理方法。

1. 化学还原法化学还原法是将三价铬还原为二价铬或零价铬的方法。

这种方法需要使用还原剂，如亚硫酸钠、硫酸亚铁等。

化学还原法的优点是处理效率高，处理后的废水中三价铬浓度可以降低到很低的水平。

但是，化学还原法需要使用大量的还原剂，会产生大量的废水和废渣，对环境造成一定的污染。

2. 生物还原法生物还原法是利用微生物将三价铬还原为二价铬或零价铬的方法。

这种方法需要使用适宜的微生物，如铬还原菌、硫酸还原菌等。

生物还原法的优点是处理效率高，处理后的废水中三价铬浓度可以降低到很低的水平，同时还可以将废水中的有机物质降解。

但是，生物还原法需要一定的时间和条件，如适宜的温度、pH值、营养物质等，同时还需要对微生物进行管理和维护。

3. 吸附法吸附法是利用吸附剂将三价铬从废水中吸附出来的方法。

这种方法需要使用适宜的吸附剂，如活性炭、离子交换树脂等。

吸附法的优点是处理效率高，处理后的废水中三价铬浓度可以降低到很低的水平，同时还可以将废水中的其他有害物质吸附出来。

但是，吸附法需要定期更换吸附剂，同时还需要对废水进行预处理，以避免吸附剂被其他物质污染。

4. 膜分离法膜分离法是利用适宜的膜将废水中的三价铬分离出来的方法。

这种方法需要使用适宜的膜，如反渗透膜、超滤膜等。

膜分离法的优点是处理效率高，处理后的废水中三价铬浓度可以降低到很低的水平，同时还可以将废水中的其他有害物质分离出来。

但是，膜分离法需要定期更换膜，同时还需要对废水进行预处理，以避免膜被其他物质污染。

三价铬处理方法有化学还原法、生物还原法、吸附法和膜分离法等。

不同的处理方法有不同的优缺点，需要根据实际情况选择适宜的方法。

同时，为了减少三价铬对环境和人体健康的影响，还需要加强对三价铬的监管和管理，推广清洁生产技术，减少三价铬的排放。

镀铬液杂质处理方法
镀铬液的杂质处理方法主要有以下几种：
1. 沉淀法：将含有杂质的镀铬液通入沉淀槽，通过加入适量的沉淀剂（如氢氧化钠、氢氧化钙等），使杂质与沉淀剂发生反应生成沉淀物，然后通过过滤或离心等方法将沉淀物分离出来，从而去除杂质。

2. 活性炭吸附法：将含有杂质的镀铬液通过活性炭床层，利用活性炭的吸附作用将杂质吸附在活性炭上，从而去除杂质。

3. 离子交换法：可以利用离子交换树脂对镀铬液中的杂质进行吸附交换，从而去除杂质。

4. 蒸发结晶法：将含有杂质的镀铬液进行蒸发，使溶液中的水分慢慢蒸发掉，杂质则随着水分的蒸发而沉淀出来，从而实现杂质的去除。

以上方法可以根据具体情况的杂质种类和含量选择合适的处理方式，也可以采用多种方法的组合来处理镀铬液中的杂质。

在实际操作中，还需要注意对处理后的液体进行检测和监测，以确保处理效果符合要求。

ABS塑料三价黑铬电镀工艺与故障处理核心提示：介绍了ABS塑料电镀三价黑铬的工艺流程，主要包括除油，亲水，粗化，中和，预浸，催化，加速，化学镀镍，活化，镀铜，微蚀，镀光亮镍，镀三价黑铬，钝化和烘干。

给出了三价黑铬镀液的配方，阐述了各组分的作用及工艺条件对镀层的影响，介绍了常见故障的处理方法．1．前言环保型三价黑铬除了具有优良的耐蚀性、耐磨性和硬度外，更有高雅的美丽色泽，与锡合金枪色相比，有更好的耐磨性和机械性能，深受消费者喜爱，现已广泛应用于电子产品的ABS塑胶配件上。

然而三价黑铬电镀的工艺稳定性较差，在ABS 塑胶电镀应用中存在成品率低、故障多、镀液维护要求高等问题。

针对以上问题，通过提高三价黑铬电镀前处理质量及采用自行配制的黑铬发黑剂，优化三价黑铬电镀工艺，、关注镀液的变化并及时处理故障，取得了较好的效果。

2 .ABS塑胶件三价黑铬电镀工艺2．1工艺流程上机一除油一清洗一亲水一粗化一清洗一中和一清洗一预浸一催化一清洗一加速一清洗一镀化学镍一清洗一转机一活化一清洗一预镀铜一清洗一活化一镀酸铜一清洗一微蚀一清洗一镀光亮镍一清洗一镀三价黑铬—清洗一钝化一清洗一转机烘干。

三价黑铬电镀工艺流程中的几点说明：(1)催化工序中所用的催化剂是一种活化性胶体钯。

在强酸性溶液中，由钯核、锡、氯化物组成的胶团结构极易被粗化了的ABS塑料件表面吸附，为后序化学镍工艺提供高活性的催化中心。

催化的工艺条件为：催化剂(自$1J)20～40mg／L，氯化亚锡l g／L，盐酸300mI，／I．，温度23 oC。

(2)加速工序采用50～60g/L H2S04(化学纯)溶液，操作温度(50 4-5).C，其目的是除去胶体钯中的Sn(II)，促进催化。

(3)酸性亮铜应选用填平性好、深镀能力强的添加剂。

(4)光亮镍采用瓦特镀液配方，选择走位好、柔软性强、能获得白色镜面光亮的光亮剂。

(5)微蚀液由过硫酸铵和硫酸组成，在室温下浸渍10～15 S。

用草酸还原法维持镀铬电解液中的三价铬含量
用草酸还原法维持镀铬电解液中的三价铬含量
黄光勋
【摘要】无
【期刊名称】《电镀与精饰》
【年(卷),期】1990(000)001
【总页数】1页(P40)
【作者】黄光勋
【作者单位】无
【正文语种】中文
【中图分类】工业技术
电镀与精饰’4 0 。

I 9 9 0 年 1 月第 1 期P& F №． 1 J a n ． 1 9 9 0用
草酸还原法维持镀铬电解液中的三价铬含量黄光勋（宁波量具一厂）
在量具制造业中，电镀的主要镀种有普通镀铬和量具刻度保护镀黑铬两种，在这些镀铬电廨液中，其主要成份是铬酐，此外还加有少量的阴离子（如s o { - 、 N 0 3 、 F - 等），并维持一定量的C r 3 + ．在镀铬的阴极反应
过程中，六价铬在阴极上放电得到镀层， S O i- 和 C r 3 + 等虽然不直接
参与电极反应，但在铬的沉积中却起着重要作用，因此，在镀铬电
解液中，要求含三价铬 2 —4 g / L ．新配制的镀铬电解液，由于三价铬的含量极低，如直接用于生产，往往得不到良好的镀层．在刻度的镀黑铬过程中，由于阳极面积大于阴极（镀覆部位仅限于线条，字符和商标，。

高浓度含铬电镀废水处理现代电镀网2月28日讯：（每日电镀行业最新资讯推送请关注微信公众号：现代电镀网）摘要：电镀工业含铬废水的处理最常用的方法有还原法、电解法，工艺成熟，运行效果好。

近来也有很多其他的新方法被研究出来。

本文综合比较这些方法，说明各自的优缺点。

通过查资料，电镀工业含铬废水的处理最常用的方法有还原法、电解法，工艺成熟，运行效果好。

但是近来又有很多其他的方法被研究出来，综合比较会发现这些方法也各有优缺点。

作为新方法，他们自有借鉴之处。

现将所查到的资料综合总结如下：一、还原沉淀法化学还原法是利用硫酸亚铁、亚硫酸盐、二氧化硫等还原剂将废水中六价铬还原成三价铬离子，加碱调整pH值，使三价铬形成氢氧化铬沉淀除去。

这种方法设备投资和运行费用低，主要用于间歇处理。

常用处理工艺为在第一反应池中先将废水用硫酸调pH值至2～3，再加入还原剂，在下一个反应池中用NaOH或Ca(OH)2调pH值至7～8，生成Cr(OH)3沉淀，再加混凝剂，使Cr(OH)3沉淀除去。

改良的工艺为在第一反应池中直接投加硫酸亚铁，用NaOH或Ca(OH)2调pH值至7～8，生成Cr(OH)3沉淀，再加混凝剂，使Cr(OH)3沉淀除去。

使用该技术后，含铬废水日处理量为1000M3，废水中铬含量为10mg/l.该技术适用于含铬工业废水处理。

在一些报道中也有提到利用聚合氯化铝铁处理电镀含铬废水。

聚合氯化铝铁兼有传统絮凝剂PAC ，PFC的优点，形成的絮凝体大而重，沉降速度快。

其出水色度比聚合氯化铁好，除浊效果和絮凝体沉降性能又优于聚合氯化铝。

具体报道内容附于文后。

二、电解法沉淀过滤1.工艺流程概况电镀含铬废水首先经过格栅去除较大颗粒的悬浮物后自流至调节池，均XX量水质，然后由泵提升至电解槽电解，在电解过程中阳极铁板溶解成亚铁离子，在酸性条件下亚铁离子将六价铬离子还原成三价铬离子，同时由于阴极板上析出氢气，使废水pH 值逐步上升，最后呈中性。

螯合沉淀法去除三价铬镀铬液中的镍和铜杂质郭崇武;李小花【摘要】向硫酸盐体系或氯化物体系三价铬镀白铬溶液中加入二乙基二硫代氨基甲酸钠(DDTC)螯合剂,令其中的镍和铜杂质生成沉淀,再配合活性炭吸附残留的DDTC以及可能由DDTC引入的有机杂质,过滤后可令镀液恢复正常.该法简单,速度快,克服了传统电解法耗时长的问题.%The nickel and copper impurities in a sulfate or chloride chromium(III) electroplating bath for preparing white chromium coatings are reacted with sodium diethyldithiocarbamate (DDTC), a chelating agent, forming precipitates. The excessive DDTC and the organic impurities that may be introduced by DDTC in the bath are adsorbed by activated carbon. The bath is recovered after filtration. The method is simple and fast, and overcomes the time-consuming problem of traditional electrolysis process.【期刊名称】《电镀与涂饰》【年(卷),期】2018(037)007【总页数】2页(P321-322)【关键词】三价铬镀铬液;镍;铜;杂质;二乙基二硫代氨基甲酸钠;螯合;沉淀;活性炭【作者】郭崇武;李小花【作者单位】广州超邦化工有限公司,广东广州 510460;广州超邦化工有限公司,广东广州 510460【正文语种】中文【中图分类】TQ153.1由于六价铬对环境污染严重，并且对人体有致癌作用，因此六价铬镀铬已经受到了越来越严格的限制。

理时间较长,镀液损失也大。

我们通过试验和生产实践发现,用双氧水来氧化镀铬电解液中过量电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理??发布日期：2009-08-26??浏览次数：398??关注：核心提示：电镀装饰铬常见故障及其处理方法：三价铬电镀的常见故障和处理三价铬是目前比较实用的代替六价铬的，镀液主要有硫酸盐和氯化物体系的镀液。

三价铬电镀主要有以下特点：件高电流密度区的镀层结合力下降，甚至出现镀层剥落的现象。

去除镀液中铅杂质的方法仍然是长时间低电流密度下进行电解处理，电流密度控制在1．2A/dm2～2．2A／dm2。

三价铬电镀∙ 1∙ 2∙ 3∙ 4∙∙∙∙长期以来,因此,0．05mg/L表了即到了90的研究，取得了一些成果，但仍不能实现工业应用。

90年代后期的研究主要集中在提高镀液的稳定性、改进阳极、改善镀层的外观和提高镀层的厚度等方面。

21世纪初，国内的研究开始取得实质性的进展。

广州二轻工业研究所经过几年的努力，在硫酸盐三价铬电镀工艺和钛基涂层阳极方面取得了突破，目前已实现工业化，多家工厂已在应用，并有商品出售。

目前国内外研制或代理的三价铬镀铬产品和工艺已有10多家，他们是：广州二轻工业研究所、美国电化学公司、美国乐思公司、美国安美特公司、国际化工公司、美坚公司、安恩特公司、柏安美公司、金迪公司、意笙公司、瑞期公司等，但大多数工艺操作较复杂，生产条件要求苛刻，不易维护和管理，而且所得铬层多以不锈钢色或亮灰白色为主，与人们早已习惯的传统六价铬的蓝白色调相差较远，同时镀层厚度也较薄，硬度较低，耐蚀性也较差，这些问题还需一步改进、提高和完善，以适应工业化生产和产品性能的要求。

3三价铬镀铬液的主要特点(1)毒性低，废水处理容易。

据报道三价铬的毒性只有六价铬的1/100，而且在电镀过程中不产生六价铬酸雾。

镀液浓度低，只有六价铬镀液的1/7左右，因而带出镀液量少，废水处理也容易。

(2)镀液的电流密度范围宽，可在0．5～100A/dm宽广的阴极电流范围内获得合格的镀层。
