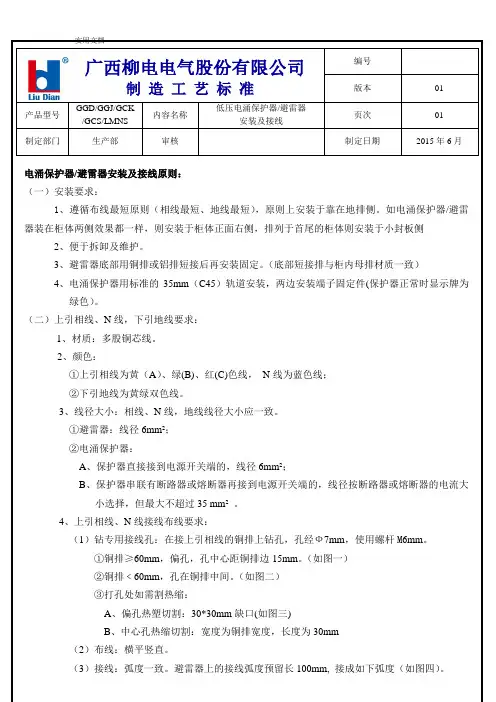

GGD/GGJ/GCK 产品型号制定部门广西柳电电气股份有限公司装 配 工 艺 图编号 版本 01 产品型号 GGD/GGJ/GCK /GCS/LMNS 内容名称 低压电涌保护器/避雷器安装及接线 页次 01制定部门 生产部 审核 制定日期 2015年6月制 造 工 艺 标 准5、下引接地线要求：（1）避雷器用黄绿线从短接铜排/铝排引到地排或地桩上。

（有地排优先接地排） （2）浪涌保护器用黄绿线从保护器接地端引到地排或地桩上。

（有地排优先接地排）（3）布线横平竖直。

图一：偏孔 15mm 图二：中心孔 图四：接线要求图三 偏孔热塑切割 30mm 30m m广西柳电电气股份有限公司装配工艺图编号版本01产品型号GGD 内容名称低压电涌保护器/避雷器安装及接线标准图例页次01制定部门生产部审核制定日期2015年6月制造工艺标准一次回路图标准图例正视图上进线上出线背视图广西柳电电气股份有限公司装配工艺图编号版本01产品型号GGD 内容名称低压电涌保护器/避雷器安装及接线标准图例页次01制定部门生产部审核制定日期2015年6月一次回路图标准图例X1,X2,X33X11,X12,X13背视图正视图背视图广西柳电电气股份有限公司装配工艺图编号版本01产品型号箱变GGD 内容名称低压电涌保护器/避雷器安装及接线标准图例页次01制定部门生产部审核制定日期2015年6月一次回路图标准图例HY1.5W背视图正视图背视图广西柳电电气股份有限公司装 配 工 艺 图编号 版本 01 产品型号GCK/GCS/LMNS 内容名称 低压电涌保护器/避雷器 安装及接线标准图例页次 01 制定部门 生产部审核制定日期2015年6月一次回路图 标准图例L1X11 X21 X31OBV1 注：电涌保护器专用螺杆应在下根铜排背视图地排靠此图左边X11 X21 X31OBV1 L1背视图地排靠此图右侧断路器操作杆必须在图。

低压配电系统电涌保护器（SPD）保护模式简介一、电涌保护器（SPD）用以限制瞬时过电压和泄放电涌电流的电器，它至少应包括一种非线性元件。

在一般平时的项目中也称“电涌保护器”、“浪涌保护器”、“浪涌防护器”、“防雷器”、“避雷器”等。

二、电涌保护器（SPD）保护模式的概念根据《低压配电设计规范》（GB50054-95）规定，低压配电供电系统的接地型式可分为：TN-S系统（三相五线）、TN-C系统（三相四线）、TN-C-S 系统（由三相四线改为三相五线）、IT系统（三相三线）和TT系统（三相四线，电源有一点与地直接连接，负荷侧电气装置外露可导电部分连接的接地极与电源接地极无电气联系）。

电涌保护器（SPD）可连接在L（相线/火线）、N（中性线/零线）、PE （保护线/地线）间，如L-L、L-N、L-PE、N-PE，这些连接方式称为保护模式。

SPD的保护模式与供电系统的接地型式有关，目前，低压配电供电系统通常有3种SPD保护模式：共模保护模式、“3+1”保护模式、全保护模式，其中前两种保护模式较为常用。

三相星形接地中的保护方式三、电涌保护器（SPD）共模保护模式（L-PE，N-PE）共模保护模式是将电源L（相线）、N（中性线）分别与PE（保护地）线之间安装相同型号的SPD模块，把雷电（或感应电）能量泄放到地，限制对地瞬态过电压的幅值，以防护设备对地的绝缘。

共模模式的电涌保护器（SPD）对共模（MC）过电压可进行有效防护，即带电导体（L或N）与保护接地（PE）之间的过电压。

对带电导体之间产生的差模过电压未进行防护，如L-L之间，L-N之间的过电压。

四、电涌保护器（SPD）“3+1” 保护模式（L-N，N-PE）在某些供电系统下，共模保护的电涌保护器（SPD）有可能使SPD的电压保护水平失真，即产品的实际保护水平比产品说明上的保护水平要差。

如在TT 接地系统：GB50057-94（2000版）标准规定，L-N接三片抑制模块，能有效的拦截相线浪涌电压，当雷电浪涌使SPD导通放电时，巨大的涌流瞬间流向N线，使N线电位上升，所以必须给N线提供一个放电电流通道。

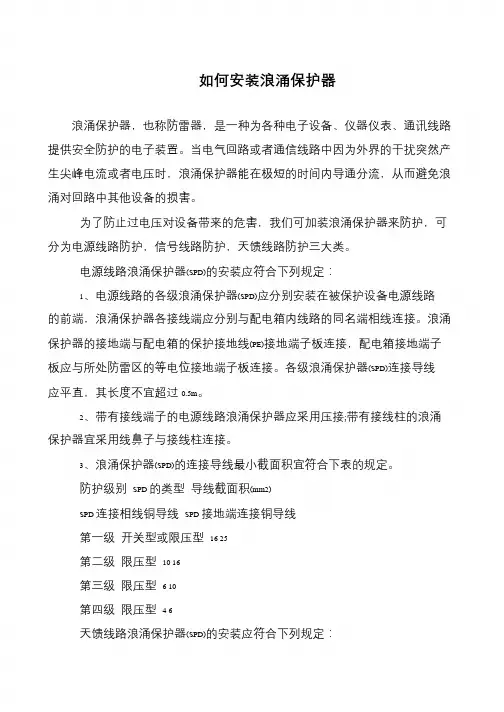

如何安装浪涌保护器浪涌保护器，也称防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

为了防止过电压对设备带来的危害，我们可加装浪涌保护器来防护，可分为电源线路防护，信号线路防护，天馈线路防护三大类。

电源线路浪涌保护器(SPD)的安装应符合下列规定：1、电源线路的各级浪涌保护器(SPD)应分别安装在被保护设备电源线路的前端，浪涌保护器各接线端应分别与配电箱内线路的同名端相线连接。

浪涌保护器的接地端与配电箱的保护接地线(PE)接地端子板连接，配电箱接地端子板应与所处防雷区的等电位接地端子板连接。

各级浪涌保护器(SPD)连接导线应平直，其长度不宜超过0.5m。

2、带有接线端子的电源线路浪涌保护器应采用压接;带有接线柱的浪涌保护器宜采用线鼻子与接线柱连接。

3、浪涌保护器(SPD)的连接导线最小截面积宜符合下表的规定。

防护级别SPD 的类型导线截面积(mm2)SPD 连接相线铜导线SPD 接地端连接铜导线第一级开关型或限压型16 25第二级限压型10 16第三级限压型6 10第四级限压型4 6天馈线路浪涌保护器(SPD)的安装应符合下列规定：1、天馈线路浪涌保护器SPD 应串接于天馈线与被保护设备之间，宜安装在机房内设备附近或机架上，也可以直接连接在设备馈线接口上。

2、天馈线路浪涌保护器SPD 的接地端应采用截面积不小于6mm2 的铜芯导线就近连接到直击雷非防护区(LPZ0A)或直击雷防护区(LPZ0B)与第一防护区(LPZ1)交界处的等电位接地端子板上，接地线应平直。

信号线路浪涌保护器(SPD)的安装应符合下列规定：1、信号线路浪涌保护器SPD 应连接在被保护设备的信号端口上。

浪涌保护器SPD 输出端与被保护设备的端口相连。

浪涌保护器SPD 也可以安装在机柜内，固定在设备机架上或附近支撑物上。

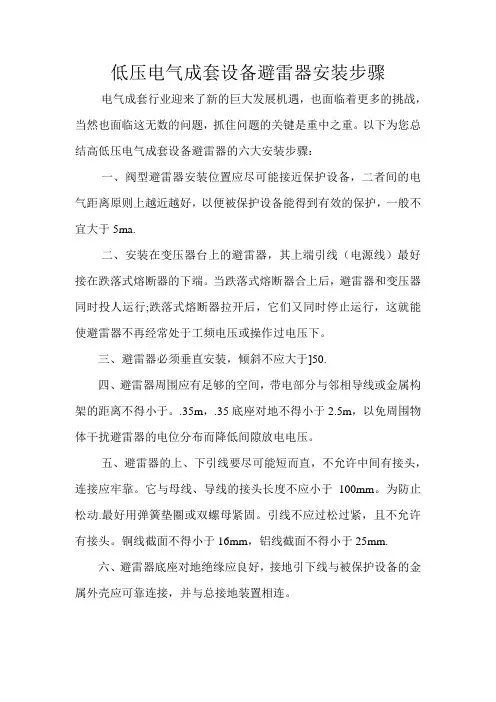

低压电气成套设备避雷器安装步骤
电气成套行业迎来了新的巨大发展机遇，也面临着更多的挑战，当然也面临这无数的问题，抓住问题的关键是重中之重。

以下为您总结高低压电气成套设备避雷器的六大安装步骤：
一、阀型避雷器安装位置应尽可能接近保护设备，二者间的电气距离原则上越近越好，以便被保护设备能得到有效的保护，一般不宜大于5ma.
二、安装在变压器台上的避雷器，其上端引线（电源线）最好接在跌落式熔断器的下端。

当跌落式熔断器合上后，避雷器和变压器同时投人运行;跌落式熔断器拉开后，它们又同时停止运行，这就能使避雷器不再经常处于工频电压或操作过电压下。

三、避雷器必须垂直安装，倾斜不应大于]50.
四、避雷器周围应有足够的空间，带电部分与邻相导线或金属构架的距离不得小于。

.35m，.35底座对地不得小于2.5m，以免周围物体干扰避雷器的电位分布而降低间隙放电电压。

五、避雷器的上、下引线要尽可能短而直，不允许中间有接头，连接应牢靠。

它与母线、导线的接头长度不应小于100mm。

为防止松动.最好用弹簧垫圈或双螺母紧固。

引线不应过松过紧，且不允许有接头。

铜线截面不得小于16mm，铝线截面不得小于25mm.
六、避雷器底座对地绝缘应良好，接地引下线与被保护设备的金属外壳应可靠连接，并与总接地装置相连。

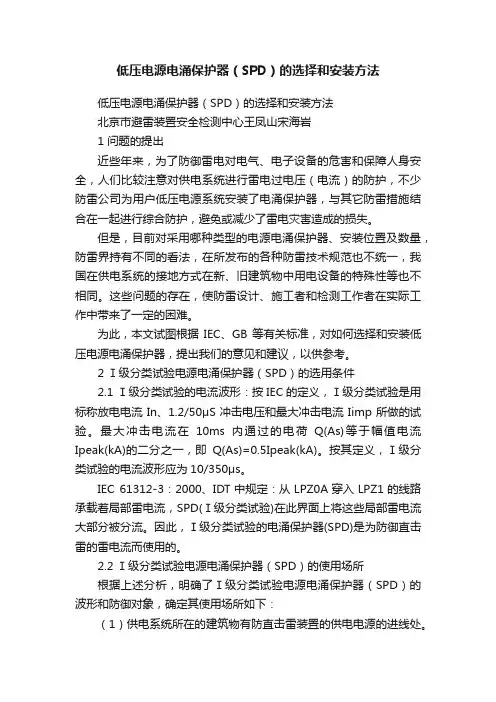

低压电源电涌保护器（SPD）的选择和安装方法低压电源电涌保护器（SPD）的选择和安装方法北京市避雷装置安全检测中心王凤山宋海岩1 问题的提出近些年来，为了防御雷电对电气、电子设备的危害和保障人身安全，人们比较注意对供电系统进行雷电过电压（电流）的防护，不少防雷公司为用户低压电源系统安装了电涌保护器，与其它防雷措施结合在一起进行综合防护，避免或减少了雷电灾害造成的损失。

但是，目前对采用哪种类型的电源电涌保护器、安装位置及数量，防雷界持有不同的看法，在所发布的各种防雷技术规范也不统一，我国在供电系统的接地方式在新、旧建筑物中用电设备的特殊性等也不相同。

这些问题的存在，使防雷设计、施工者和检测工作者在实际工作中带来了一定的困难。

为此，本文试图根据IEC、GB等有关标准，对如何选择和安装低压电源电涌保护器，提出我们的意见和建议，以供参考。

2 Ⅰ级分类试验电源电涌保护器（SPD）的选用条件2.1 Ⅰ级分类试验的电流波形：按IEC的定义，Ⅰ级分类试验是用标称放电电流In、1.2/50μS冲击电压和最大冲击电流Iimp所做的试验。

最大冲击电流在10ms内通过的电荷Q(As)等于幅值电流Ipeak(kA)的二分之一，即Q(As)=0.5Ipeak(kA)。

按其定义，Ⅰ级分类试验的电流波形应为10/350μs。

IEC 61312-3：2000、IDT中规定：从LPZ0A穿入LPZ1的线路承载着局部雷电流，SPD(Ⅰ级分类试验)在此界面上将这些局部雷电流大部分被分流。

因此，Ⅰ级分类试验的电涌保护器(SPD)是为防御直击雷的雷电流而使用的。

2.2 Ⅰ级分类试验电源电涌保护器（SPD）的使用场所根据上述分析，明确了Ⅰ级分类试验电源电涌保护器（SPD）的波形和防御对象，确定其使用场所如下：（1）供电系统所在的建筑物有防直击雷装置的供电电源的进线处。

（2）邻近建筑物有防直击雷装置，并与本建筑物采用电力线连通时，本建筑物供电电源的进线处。

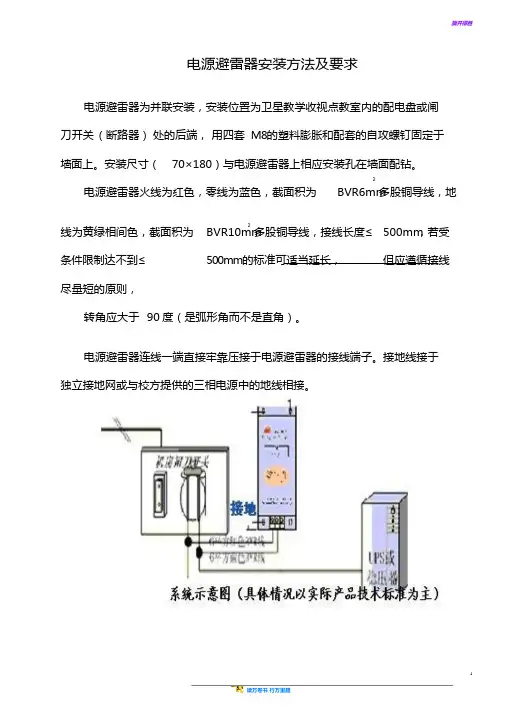

22 电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器） 处的后端， 用四套 M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

安装尺寸（ 70×180）与电源避雷器上相应安装孔在墙面配钻。

电源避雷器火线为红色，零线为蓝色，截面积为 BVR6mm 多股铜导线，地线为黄绿相间色，截面积为 BVR10mm 多股铜导线，接线长度≤ 500mm ，若受条件限制达不到≤ 500mm 的标准可适当延长， 但应遵循接线尽量短的原则，转角应大于 90 度（是弧形角而不是直角）。

电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。

安装时必须断开电源，严禁带电操作；连接导线必须符合要求。

防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。

当工作状态指示灯发绿光时，表示防雷器工作正常。

发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。

天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。

天馈避雷器安装，一定要注意输入端IN 和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。

避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。

天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10 接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。

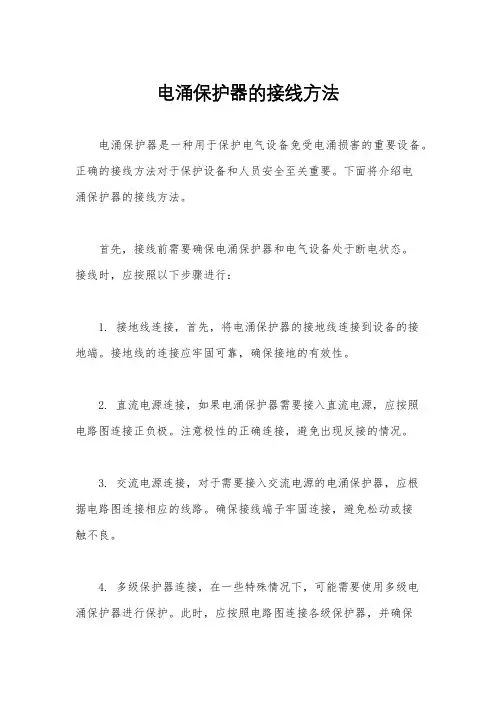

电涌保护器的接线方法电涌保护器是一种用于保护电气设备免受电涌损害的重要设备。

正确的接线方法对于保护设备和人员安全至关重要。

下面将介绍电涌保护器的接线方法。

首先，接线前需要确保电涌保护器和电气设备处于断电状态。

接线时，应按照以下步骤进行：1. 接地线连接，首先，将电涌保护器的接地线连接到设备的接地端。

接地线的连接应牢固可靠，确保接地的有效性。

2. 直流电源连接，如果电涌保护器需要接入直流电源，应按照电路图连接正负极。

注意极性的正确连接，避免出现反接的情况。

3. 交流电源连接，对于需要接入交流电源的电涌保护器，应根据电路图连接相应的线路。

确保接线端子牢固连接，避免松动或接触不良。

4. 多级保护器连接，在一些特殊情况下，可能需要使用多级电涌保护器进行保护。

此时，应按照电路图连接各级保护器，并确保其之间的连接牢固可靠。

5. 信号线连接，对于需要保护的信号线路，也需要接入相应的电涌保护器。

在接线时，应注意信号线的极性和接线端子的连接。

6. 接地线连接，最后，确保所有接地线都连接到设备的接地端，并保证接地的有效性。

在接线完成后，应进行必要的测试和检查，确保电涌保护器的正常工作。

同时，还需要定期对接线进行检查和维护，确保接线的可靠性和安全性。

总之，电涌保护器的接线方法对于设备的保护和安全至关重要。

正确的接线方法能够有效地减少电气设备受到电涌损害的风险，保护设备和人员的安全。

因此，在接线时，应严格按照电路图和操作规程进行，确保接线的正确性和可靠性。

希望以上内容能够对您有所帮助，谢谢阅读！。

低压配电柜上SPD的选择和安装为防止或减少雷击电涌或暂时过电压造成低压配电柜设备的损坏，一般安装电涌保护器，即SPD，本文将列述SPD的选择与配置要点及安装方式。

标签低压配电柜；SPD；参数SPD，又名电涌保护器，是目前在限制瞬态过电压和分走电涌电流的器件，也被称为“避雷器”或“过电压保护器”。

一般用于防止和减少建筑物雷击或暂时过电压造成的低压电气设备的损坏，尤其是在建筑物内低压配电柜上安装SPD，以防止与减少雷击等问题。

国际标准中，对共用接地系统、信息系统的等电位连接、特殊装置或场所的等电位联结、SPD安装都有要求与规范标准。

1 SPD的选择用于低压配电器的SPD可分为电压开关型SPD、限压型SPD、组合型SPD 等三大类，这三类SPD的型式试验也对应地分为Ⅰ级Iimp、Ⅱ级In和Imax、Ⅲ级Uoc，其是Ⅰ级试验中的冲击电流使用波形为10/350µs，是首次雷击的雷电流参数，已被IEC（国际电工委员会）和GB50057所采用。

除此之外，SPD还可按使用地点、是否可接触、安装方式、脱离器的情况、有无串联阻抗等条件对其进行分类。

1.1 SPD的性能参数1.1.1 最大持续运行电压Uc：SPD的额定电压，可以持续加在SPD上，不会使SPD动作的最大交流电压有效值或直流电压值，这一数值是根据SPD所在的低压配电柜型式和供电质量来进行选择的，如果选低了会出现经常性误动作，对配电柜系统产生一定的影响，反之则可能带来残压或电压保护水平偏高，使保持功能受到影响。

1.1.2 电压保护水平Up：SPD能起到限制电压的性能参数。

电压开关型的SPD为电压保护水平，简称保护电平；限压型SPD为残压，此值的选择主要是根据被保护电气线路和设备的绝缘耐冲击过电压额定值而言。

1.1.3 冲击电流Iimp、标称放电电流In：SPD必须能够承受预期通过冲击电流Iimp、标称放电电流In的雷电流，Iimp冲击电流Iimp值适用于Ⅰ型SPD，即电压开关型SPD；In标称放电电流则适用于Ⅱ级和Ⅲ级SPD，即限制级与组合级。

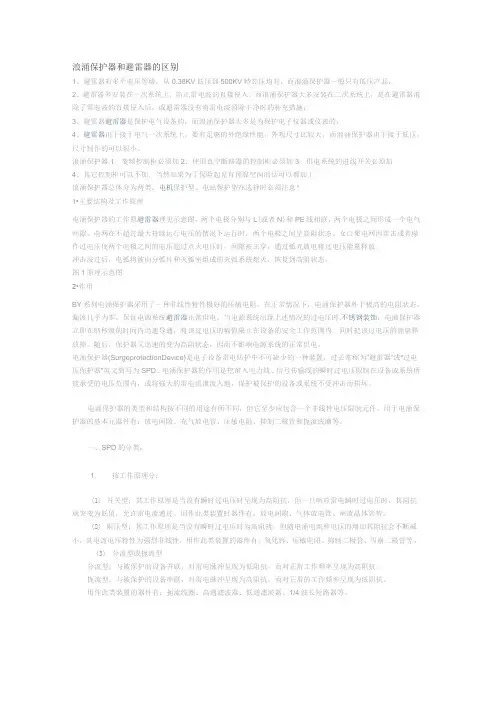

浪涌保护器和避雷器的区别1、避雷器有多个电压等级，从0.38KV低压到500KV特高压均有，而浪涌保护器一般只有低压产品；2、避雷器多安装在一次系统上，防止雷电波的直接侵入，而浪涌保护器大多安装在二次系统上，是在避雷器消除了雷电波的直接侵入后，或避雷器没有将雷电波消除干净时的补充措施；3、避雷器避雷器是保护电气设备的，而浪涌保护器大多是为保护电子仪器或仪表的；4、避雷器由于接于电气一次系统上，要有足够的外绝缘性能，外观尺寸比较大，而浪涌保护器由于接于低压，尺寸制作的可以很小。

浪涌保护器1、变频控制柜必须加2、使用真空断路器的控制柜必须加3、供电系统的进线开关必须加4、其它控制柜可以不加，当然如果为了保险起见有预算空间的话可以都加上浪涌保护器总体分为两类：电机保护型、电站保护型在选择时必须注意！1•主要结构及工作原理电涌保护器的工作原避雷器理见示意图，两个电极分别与L(或者N)和PE线相联，两个电极之间形成一个电气间隙。

电网在不超过最大持续运行电压的情况下运行时，两个电极之间呈高阻状态。

女口果电网因雷击或者操作过电压使两个电极之间的电压超过点火电压时，间隙被击穿，通过弧光放电将过电压能量释放。

冲击波过后，电弧将被由分弧片和灭弧室组成的灭弧系统熄灭，恢复到高阻状态。

图1原理示意图2•作用BY系列电涌保护器采用了一种非线性特性极好的压敏电阻，在正常情况下，电涌保护器外于极高的电阻状态，漏流几乎为零，保证电源系统避雷器正常供电。

当电源系统出现上述情况的过电压时,不锈钢装饰，电涌保护器立即在纳秒级的时间内迅速导通，将该过电压的幅值限止在设备的安全工作范围内。

同时把该过电压的能量释放掉。

随后，保护器又迅速的变为高阻状态，因而不影响电源系统的正常供电。

电涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置，过去常称为"避雷器"或“过电压保护器”英文简写为SPD。

电涌保护器的接线方法电涌保护器是一种用于保护电气设备免受电涌影响的重要装置。

正确的接线方法可以有效地提高电涌保护器的工作效果，保护电气设备免受电涌的危害。

下面我们将介绍电涌保护器的接线方法。

首先，接线前需要确认电涌保护器的额定工作电压和额定放电电流，以及设备的工作电压和电流。

在确认这些参数后，选择合适的电涌保护器进行接线。

接下来，根据设备的电气接线图，找到电涌保护器的接线位置。

一般来说，电涌保护器应当安装在设备的电源输入端和接地端之间，以便在电涌时将过电压引到地。

在接线时，需要注意保持接线端子的清洁和良好的接触。

接线端子应当紧固，不得出现松动现象。

同时，要确保接线端子没有接触到其他金属部件，以免发生短路或其他安全事故。

另外，接线时要注意接线导线的选择和安装。

导线的截面积应当符合电流的要求，导线的长度要尽量短，以减小电阻，提高电涌保护器的接地效果。

在接线完成后，需要对接线进行检查和测试。

通过对接线端子的紧固情况、导线的连接情况以及接地电阻的测试，可以确保电涌保护器的接线质量和工作效果。

最后，接线完成后要对接线位置进行标识和固定。

标识可以方便后续的检查和维护，固定可以避免接线松动或错位，影响电涌保护器的工作效果。

总的来说，电涌保护器的接线方法对于保护电气设备免受电涌的危害至关重要。

正确的接线方法可以提高电涌保护器的工作效果，延长设备的使用寿命，保障设备的安全运行。

因此，在进行接线时，需要严格按照相关规范和要求进行操作，确保接线质量和安全性。

电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。

安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。

电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。

电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。

安装时必须断开电源，严禁带电操作；连接导线必须符合要求。

防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。

当工作状态指示灯发绿光时，表示防雷器工作正常。

发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。

天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。

天馈避雷器安装，一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。

避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。

天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。

接地地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。

接地线接于独立接地网或与校方提供的三相电源中的地线相接。

天馈避雷器应装在室内。

浪涌保护器安装接线图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]浪涌保护器安装接线图电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。

但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。

只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

在ＴＴ制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。

当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。

在ＩＴ制式中，电涌保护器只作共模接法.1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电了装置。

3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。

因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。

两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。

4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为的C、D型微型断路器，由于其工作曲线IN 值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。

浪涌保护器的接线方法浪涌保护器是一种用来防止电气设备受到电压浪涌或过电压损坏的装置。

它可以保护电气设备免受来自雷击、电网异常、瞬态电压等造成的损害。

接线方法因不同的浪涌保护器类型、安装场所和具体需求而有所不同。

以下是一般而言常见的浪涌保护器接线方法的说明。

一、串联式保护器的接线方法1. 确定保护器安装位置：首先需要确定保护器安装位置，通常是在主电源输入路线或设备输入路线上安装。

这有助于确保防雷浪涌电流通过保护器流入大地。

2. 确定保护器的接线方式：串联式保护器是将电气设备与保护器直接连接在一起，以形成一个串联电路。

通常，保护器有两个电缆连接点，一个连接电源输入线路，另一个连接电气设备。

3. 连接电缆：使用合适的电缆将保护器与电源输入线路和电气设备连接起来。

确保电缆连接可靠，不会出现松动或断开的情况。

4. 接地保护器：为了确保保护器有效地将浪涌电流导入大地，必须将保护器连接到良好的接地系统上。

将保护器的接地端连接到接地导线或接地电极，确保接地连接稳固可靠。

5. 验证连接：在完成接线后，应该进行连接验证，确保保护器与电源输入线路和电气设备之间的连接正确并可靠。

可以使用兆欧表或其他合适的测试仪器进行连接验证。

6. 安装保护器：对于串联式保护器，一旦连接验证完成，可以将保护器安装在合适的位置上。

确保保护器安装牢固，并且不会受到外力的影响。

二、并联式保护器的接线方法1. 确定保护器安装位置：与串联式保护器不同，并联式保护器通常安装在电源输入线路和电气设备之间。

这样可以使保护器与电气设备并联，以提供浪涌电压的短路路径。

2. 确定保护器的接线方式：并联式保护器也需要确定两个电缆连接点，一个连接电源输入线路，另一个连接电气设备。

3. 连接电缆：使用合适的电缆将保护器与电源输入线路和电气设备连接起来。

确保电缆连接牢固可靠，不会出现松动或断开的情况。

4. 接地保护器：类似于串联式保护器，也需要将并联式保护器连接到良好的接地系统上。

防雷器的安装方法
一、选择安装地点
1. 首先，应选择在靠近设备的位置安装防雷器。

2. 其次，应选择在设备电源进入房间之前，也就是电源线与室外的连接处安装防雷器。

3. 最后，安装防雷器的位置应离地面不低于1.5米，避免被淹水损坏。

二、接线方式
1. 首先，防雷器的外壳要接地，通常接到主机箱的大地线上。

2. 其次，要分别接好防雷器的进线和出线，进线应从设备所在的电源进入房间的位置引入；出线应接到设备的电源输入端上，通常是插头或电源线连接的地方。

3 . 最后，要注意不要将防雷器的进线和出线搞反，否则会导致防雷器失效。

三、引线长度
1. 在安装过程中，防雷器引线的长度尽量短，一般在1米以内。

2. 如果引线过长，会增加其电阻，使其失去作用；如果引线过短，会使接头易受损坏，影响其可靠性。

四、注意事项
1. 安装防雷器时一定要确保操作安全，防止触电伤人。

2. 在操作防雷器时，工具必须接地，防止静电造成损坏。

3. 安装完毕后，要检查所有连接是否牢固，确保引线和接头无
松动。

4. 平时要定期检查防雷器的状态，发现损坏及时更换。

5. 如果不了解防雷器的安装方法，最好请专业人员进行安装，避免安全隐患。

电涌保护器的接线方法电涌保护器是一种用于保护电气设备免受电涌影响的重要装置。

正确的接线方法对于保护设备的安全和稳定运行至关重要。

在本文中，我们将介绍电涌保护器的接线方法，以及一些注意事项。

首先，接线前需要确保电涌保护器的额定电压和额定电流与电路系统匹配。

接线时，应根据电涌保护器的接线图进行连接，确保接线正确无误。

通常情况下，电涌保护器的接线图会标明输入端和输出端，以及接地端的位置。

在接线过程中，务必按照接线图上的指示进行连接，避免接错线导致设备损坏。

其次，接线时需要注意保持良好的接线环境。

确保接线端子干净整洁，无杂质和腐蚀物。

接线时应使用专业的接线工具，确保接线端子牢固可靠。

同时，接线过程中应避免产生过大的机械应力，以免损坏接线端子或导致接线松动。

另外，接线时需要注意保持良好的接地。

电涌保护器的接地端是非常重要的，它能够将电涌引入地下，保护设备免受电涌影响。

在接线时，务必将电涌保护器的接地端与设备的接地端牢固连接，确保接地可靠。

同时，接地线的长度应尽量缩短，以减小接地电阻，提高接地效果。

最后，接线完成后，需要进行必要的测试和检查。

通过对电涌保护器的接线进行绝缘测试、接地测试等，确保接线质量符合要求。

同时，还需对接线端子进行定期的检查和维护，确保接线的可靠性和稳定性。

总的来说，电涌保护器的接线方法对于设备的安全运行至关重要。

正确的接线方法能够有效保护设备免受电涌影响，延长设备的使用寿命。

因此，在接线时务必严格按照要求进行操作，确保接线质量符合标准，保障设备的安全稳定运行。

电涌保护器的接线方法
电涌保护器也叫浪涌保护器，对间接雷电和直流雷电影响或其他瞬时过压的电涌保护。

电涌保护器安装时配电柜或低压总开关柜内，并并联在电源进线外，作为电源的diyi级保护。

电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。

连接线应尽量的短、直、粗，接地电阻：R ≤4Ω。

1、单相系统中电涌保护器的接线：
单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。

2、TT系统中电涌保护器的接线：
三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的PE接地线。

3、TN-C系统中电涌保护器的接线：
三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。

4、TN-S系统中电涌保护器的接线：
三相五线，上面三个L口分连接三条火线，右侧的N口接零
线，下面的PE口接地线。
