(工艺技术)氯化氢工段工艺规程

氢气处理、氯化氢合成岗位操作规程(试用版)第一部分氢气处理1 岗位任务将电解来的氢气经过冷却、压缩和干燥后输送至用氢部门；维持和稳定电解槽阴极室的压力。

2 工艺流程从电解出来的氢气送入氢气洗涤塔T-551洗涤、冷却后，进入氢气压缩机C-551A/B/C，经压缩后的氢气在氢气冷却器E-553内与冷冻水进行热交换，将氢气进行冷却，被冷却后的氢气经水雾捕集器（丝网除雾器）N-552除水，最后经氢气分配台（V-552）送往用氢部门。

系统中冷凝下来的水进入氢气洗涤塔（T-551），由P-551泵打到电解工序的D-166。

3 开停车及正常操作3.1开车前的准备工作（1）确认所有传动设备单机试车合格。

（2）确认动力电、照明电供电正常。

（3）确认仪表灵敏好用，DCS信号正常。

（4）检查氢气安全水封及氢气放空液封槽处于开车状态。

（5）对准备投运的氢压机出口短节进行排水，完毕后关闭，并排气。

（6）打开氢气洗涤塔的进水阀。

（7）全开氢气回流管上的自控阀HV-5451C及前后的手动阀。

（8）打开抽力调节阀PV-5451B前后的手动阀。

（9）打开放空调节阀PV-5452A前后的手动阀，自动改手动。

（10）确认系统冲氮合格。

3.2 正常操作3.2.1氢气压缩机开车操作（1）打开气水分离器加水阀。

（2）打开压缩机的加水阀及机械密封冷却水阀。

（3）打开排水阀，控制水量，使气水分离器液位在1/3处。

（4）启动氢气压缩机，观察压缩机运行电流，听压缩机的声音是否正常。

（5）打开氢气压缩机的出口阀。

（6）系统通电后，关闭系统冲氮阀。

（7）待系统氢气压力微正压时，进行氢压机带负荷操作。

即，逐步关小氢气压缩机上的回流阀，待听到有气流声时，立即打开氢气压缩机的进口阀，同时关闭回流阀。

（8）另一人在分配台回流管上通过手动阀调节好抽力。

（9）调节好气水分离器液位。

（10）氢气通过V-701、HC-5401、HC-5408放空。

待氢气纯度≥99%时，盐酸点炉。

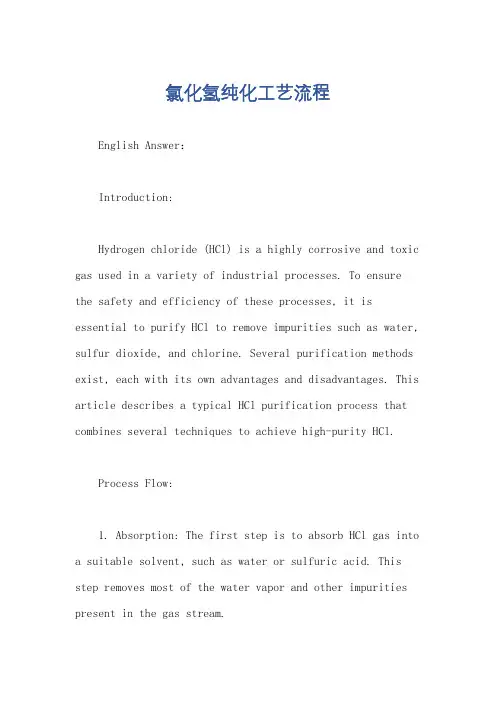

氯化氢纯化工艺流程English Answer：Introduction:Hydrogen chloride (HCl) is a highly corrosive and toxic gas used in a variety of industrial processes. To ensure the safety and efficiency of these processes, it is essential to purify HCl to remove impurities such as water, sulfur dioxide, and chlorine. Several purification methods exist, each with its own advantages and disadvantages. This article describes a typical HCl purification process that combines several techniques to achieve high-purity HCl.Process Flow:1. Absorption: The first step is to absorb HCl gas intoa suitable solvent, such as water or sulfuric acid. This step removes most of the water vapor and other impurities present in the gas stream.2. Distillation: The HCl solution from the absorption step is then distilled to separate HCl from the solvent. The distillation column is designed to maximize HCl recovery while minimizing energy consumption.3. Drying: The distilled HCl gas is dried using a desiccant, such as calcium chloride or silica gel. This step removes any remaining water vapor from the gas stream.4. Liquefaction: The dried HCl gas is liquefied by cooling it to its boiling point (-85°C). Liquefaction allows for efficient storage and transportation of HCl.5. Vaporization: When needed, the liquid HCl is vaporized by heating it to its boiling point. The vaporized HCl gas can then be used in various industrial processes.Process Control:Process control is critical to ensure the production of high-purity HCl. The following parameters are typicallymonitored and controlled:Temperature: The temperature of the absorption, distillation, and drying steps must be carefully controlled to optimize the efficiency of each process.Pressure: The pressure of the distillation column must be maintained to ensure proper separation of HCl from the solvent.Flow rate: The flow rate of the HCl gas and solvent must be controlled to maintain the desired purity and recovery levels.Safety Considerations:HCl is a highly corrosive and toxic gas. The following safety precautions must be taken during the purification process:Wear appropriate personal protective equipment, including gloves, goggles, and a respirator.Ensure proper ventilation to prevent the buildup of HCl gas in the work area.Handle liquid HCl with care to avoid spills and leaks.Store HCl in a secure and well-ventilated area away from incompatible materials.Conclusion:The HCl purification process described in this article is a well-established method for producing high-purity HCl for industrial use. By following the process steps and safety precautions outlined above, it is possible to achieve high levels of purity and efficiency while minimizing the risks associated with handling HCl.Chinese Answer：简介：氯化氢（HCl）是一种高度腐蚀性和有毒的气体，用于各种工业过程中。

一、产品说明1.简介学名：氯化氢英文名：Hydrogen Chloride分子式：HCl分子量：36.462.物理性质：（1）氯化氢在常温常压下是一种无色有刺激性臭味的气体。

（2）主要物理常数。

重度（0℃，760ｍｍＨｇ）：1.639千克／米3（0℃，101.325kPa）比重（对空气）：1.26ｌ沸点：－83.1℃熔点：－111℃临界温度：51.28℃临界压力：81.6大气压（3）氯化氢易溶于水，溶于水中则成盐酸：在潮湿空气中则成白色烟雾；当氯化氢分压和水蒸汽分压之和为760毫米汞柱（101.325kPa）时，在水中的溶解度如下表：当气体中氯化氢，分压为760毫米汞柱（101.325kPa）时，1米3水在0℃能溶525.2米3氯化氢，在18℃时能溶解451.2米3。

3.化学性质：（1）氯化氢在干燥状态下几乎不与金属作用。

在含水或溶解于水中时，其腐蚀性很强，与大多数的金属化合生成该金属的氯化物。

如：Fe ＋2HCl = FeCl2 ＋H2Zn ＋2HCl = Zn Cl2 ＋H２所以如果用铁制设备与管路输送潮湿的氯化氢气。

则管路及阀门容易被所生成的氯化亚铁结晶堵塞，而设备、管道本身则被腐蚀损坏。

因此，在氯化氢生产中一般都选用陶瓷、玻璃、石英、橡胶、硬聚氯乙烯，不透性石墨及法奥里特等耐酸材料制造管道设备及衬里。

（2）氯化氢被碱液吸收，而中和成盐类。

如：HCl ＋NaOH = NaCl ＋H2O（3）氯化氢能与多种有机化合物化合生成有机氯化物。

如：HCl ＋C2H2= C2H３Cl4.产品标准（厂标）（1）纯度：93.5～95.5％（体积）（2）不含游离氯5.用途：氯化氢溶于水即成盐酸。

它是三大强酸之一，可用于制造各种化学药品、食品及染色工业；近年来，氯化氢多用于制造聚氯乙烯、氯丁橡胶等，在国民经济中占有很重要的地位。

二、原料说明1.氯气：分子式；Cl２分子量：70.91（1）物理性质：①氯气在常温常压下是一种黄绿色，有刺激性嗅味的气体，对人有刺激粘膜的毒害作用。

氯化氢生产工艺氯化氢是一种无色、刺激性气味的气体，具有很强的腐蚀性和毒性。

它广泛用于制备氯化物、有机氯化合物等。

下面介绍氯化氢的工业生产工艺。

1. 直接合成法：氯化氢的直接合成法是目前最常用的工业生产方法。

该方法通过氯气与氢气进行直接反应制得氯化氢。

反应方程式如下：H2 + Cl2 -> 2HCl这种方法的反应速度较快，可以通过控制反应温度、压力和催化剂的使用来调节反应速率。

目前常用的催化剂包括二氧化硅、金属氯化物和活性炭等。

2. 硫酸-氯化法：硫酸-氯化法是一种间接制取氯化氢的方法。

首先将氢气与硫酸反应生成硫酸氢气:H2 + H2SO4 -> 2H2O + SO2然后将硫酸氢气与氯化钠或氯化钾反应生成氯化氢和硫酸：2HCl + Na2SO4 -> 2NaCl + H2SO4HCl + KCl -> KCl + H2SO4这种方法的优点是反应条件温和，不易产生副产物，但是硫酸气体具有强腐蚀性，对设备材料要求高。

3. 溴化氢-铝粉法：溴化氢-铝粉法是一种由溴化氢和铝粉反应制取氯化氢的方法。

首先将溴化氢溶液与铝粉反应生成氯化氢气体：6HBr + 2Al -> 3H2 + 2AlBr3然后通过冷凝和净化等步骤获得氯化氢纯品。

这种方法的优点是简单、易于操作，但产生的溴化铝固体废料需要处理。

总的来说，氯化氢的生产工艺主要包括直接合成法、硫酸-氯化法和溴化氢-铝粉法。

不同的方法具有各自的优缺点，可以根据实际需求选择合适的工艺。

在生产过程中需要注意对环境的保护和工人的安全，避免氯化氢泄漏和中毒事故的发生。

氯化氢合成炉工艺流程英文回答：The synthesis of hydrogen chloride (HCl) is a critical industrial process that involves the reaction of hydrogen (H2) with chlorine (Cl2) to produce HCl gas. The HCl synthesis furnace plays a crucial role in this process, providing the high temperatures necessary for the reactionto occur efficiently.The HCl synthesis furnace consists of a refractory-lined steel vessel equipped with a burner and a series of heat exchange tubes. The H2 and Cl2 gases are preheated in the heat exchange tubes before entering the furnace chamber, where they are mixed and ignited by the burner. The combustion of the gases generates heat, which raises the temperature of the reaction mixture to the desired level.The reaction between H2 and Cl2 is exothermic, meaning that it releases heat. This heat is utilized to maintainthe high temperature of the furnace and to preheat the incoming gases. The HCl gas produced in the reaction is cooled in the heat exchange tubes and condensed into a liquid.The following steps outline the basic process flow of an HCl synthesis furnace:1. Preheating: The H2 and Cl2 gases are preheated in the heat exchange tubes to a temperature of approximately 200-300°C.2. Mixing: The preheated gases are mixed in the furnace chamber.3. Combustion: The mixed gases are ignited by the burner, initiating the reaction between H2 and Cl2.4. Reaction: The H2 and Cl2 react to form HCl gas.5. Cooling: The HCl gas is cooled in the heat exchange tubes and condensed into a liquid.The efficient operation of the HCl synthesis furnace is essential for the production of high-quality HCl gas. The furnace must be designed and operated to ensure that the reaction occurs at the desired temperature and that the HCl gas is effectively condensed. Careful control of theprocess parameters, such as the temperature, pressure, and gas flow rates, is necessary to optimize the efficiency and yield of the process.中文回答：氯化氢合成炉工艺流程。

第八章盐酸及氯化氢工段第一节工艺流程及主要设备一、本工段任务盐酸又称氢氯酸,是氯化氢的水溶液。

亦是氯碱企业中最基本的无机酸和化工原料之一,也是氯碱厂做好氯气产品生产能力平衡的关键产品和大宗的化学合成法产品。

本工序除了生产一次成酸达到合格浓度作为商品盐酸外,尚提供高纯氯化氢气体以满足电石法生产聚氯乙烯树脂的镐要。

但本章节未收录盐酸脱吸法制备氯化氨气体内容。

而是叙述采用合成氯化氨脱水干燥法制备氯化氢气体。

本工段任务是将来自氢处理，纯度大于98％、含氧小于2％的合格氢气,与来自氯处理,纯度大于95％、含氢小于0.4％(或液化尾气纯度大于75％，含氢小于3．5％)的氯气，在合成炉内燃烧合成为氯化氢，经冷却至常温后,用水吸收制成3l％的商品盐酸。

另外将一部分冷却后的氯化氢冷冻脱水,使其含水量降至0.06％以下，用纳氏泵压送至聚氯乙烯车间，供乙炔合成氯乙烯之用。

二、工艺流程简述氯气和氢气的合成反应在常温和散射光线下进行得很慢,但在直射阳光照射或高温下则化合、反应相当迅速剧烈，甚至发生爆炸式链锁反应。

合成反应所释放的热量是相当大的。

另外氰化氢气体极容易溶解在水中，在20℃，latin 的情况下，1单位体积水几乎能溶解442单位体积的氯化氢，同时伴有溶解热释放出来。

而氯化氯在水中的溶解度又与温度有关，温度越高，气体溶解度越小，因而溶解热不容忽视。

为了生产出合格的盐酸产品，_在生产工艺流程上采用了移去热量的生产工艺过程。

合成部分采用了空冷、水冷，及时移走合成热。

选用了带有翅片散热的钢锥体炉、带有水冷却装置的水夹套炉、蒸汽炉、石墨炉等。

冷却部分同样采用空气冷却导管，水冷却的石墨制圆块式冷凝器和列管式冷却器。

吸收部分采用降膜式石墨吸收器。

尾气部分则采用填料吸收塔、穿流式筛板塔等。

工艺流程如下：原料氢气由电解阴极室出来后经冷却、洗涤，大大降低了气相温度，消除了气相中央带的碱雾杂质，由输氢压缩机送往气柜，其氢气纯度在98％以上，经气液分离及阻火装置进入合成炉燃烧器。

第一章产品及原料概述一原料氯气1、分子式：Cl22、分子量：35.53、物理性质：氯气在常温、常压下为黄绿色气体，具有强烈的刺激性气味，对肺和呼吸道粘膜有损害作用。

略重于空气，微溶于水，氯气的水溶液叫氯水，氯水具有氧化性，氯气与水在低于9.6℃时形成黄色水合物（Cl·8H2O）。

4、化学性质：氯气化学性质活泼，具有较强的氧化性，能与许多单质及化合物起反应，因此，具有强烈的腐蚀性。

二、原料氢气1、分子式：H22、分子量：23、性质：氢气是一种无色、无味、易燃的气体，具有还原性，在水中及其它溶液中溶解度极小。

液态氢具有超导性质。

氢是最轻的物质，在空气中体积含量为4—74%时，即形成爆炸性混合气体。

三、产品氯化氢：1、分子式：HCl2、分子量：36.463、物理性质：密度：气态氯化氢在标准状况下的密度为1.63Kg/m3，相对密度（与空气密度之比）为1.2679。

溶解度：气态氯化氢极易溶解于水，在20℃，101.325Kpa下，1体积水能溶解442体积的氯化氢气体，但氯化氢在水中的溶解度随温度的升高而逐渐下降。

表1—1 在不同的温度和压力下（101.325KP）下氯化氢在水中的溶解度4、化学性质：（1）、氯化氢为共价极性分子，化学性质活泼，具有强烈的腐蚀性，但在较高温度特别是在最高露点108.65℃以上时，几乎对碳钢无显著腐蚀作用，若温度保持在108.65—250℃之间，氯化氢对碳钢的腐蚀速度可保持在适度的范围之内。

另外，石英、石棉、酚醛树脂、耐酸陶瓷、耐酸人造树脂、塑料以及一些金属合金比较耐氯化氢气体的腐蚀。

（2）、加聚反应氯化氢气体再有机合成中的一类主要反应为加成反应═CHCL→ CH—CHCL nCH≡CH+HCL→nCH2此反应为工业制PVC的基本反应，氯化氢工段合成氯化氢的目的也在于此。

四、产品盐酸氯化氢的水溶液，即盐酸，是一种重要的工业原料和化学试剂，用于制造各种氯化物，常用的浓盐酸的质量百分数为37% ，密度1.1g.cm-1，浓度12mol.l-1.工业上生产的盐酸质量浓度为31% ，可广泛用于冶金工业中金属清洗，电力工业中锅炉除垢。

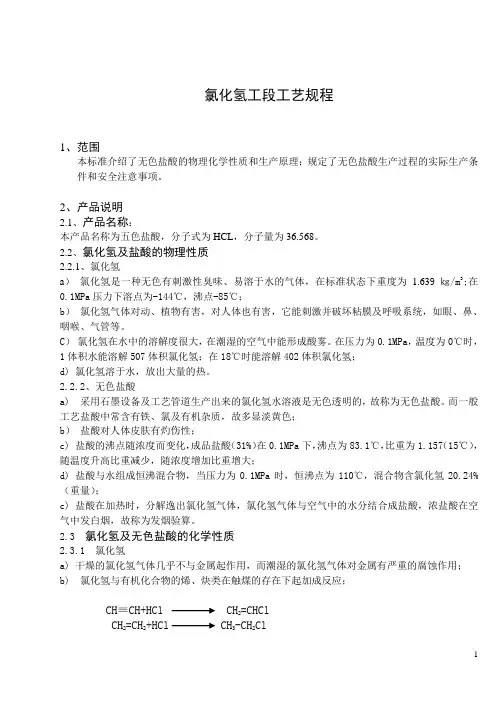

氯化氢工段工艺规程1、范围本标准介绍了无色盐酸的物理化学性质和生产原理；规定了无色盐酸生产过程的实际生产条件和安全注意事项。

2、产品说明2.1、产品名称：本产品名称为五色盐酸，分子式为HCL，分子量为36.568。

2.2、氯化氢及盐酸的物理性质2.2.1、氯化氢a）氯化氢是一种无色有刺激性臭味、易溶于水的气体，在标准状态下重度为1.639㎏/m3;在0.1MPa压力下溶点为-144℃，沸点-85℃；b）氯化氢气体对动、植物有害，对人体也有害，它能刺激并破坏粘膜及呼吸系统，如眼、鼻、咽喉、气管等。

C）氯化氢在水中的溶解度很大，在潮湿的空气中能形成酸雾。

在压力为0.1MPa，温度为0℃时，1体积水能溶解507体积氯化氢；在18℃时能溶解402体积氯化氢；d) 氯化氢溶于水，放出大量的热。

2.2.2、无色盐酸a) 采用石墨设备及工艺管道生产出来的氯化氢水溶液是无色透明的，故称为无色盐酸。

而一般工艺盐酸中常含有铁、氯及有机杂质，故多显淡黄色；b）盐酸对人体皮肤有灼伤性；c) 盐酸的沸点随浓度而变化，成品盐酸（31%）在0.1MPa下，沸点为83.1℃，比重为1.157（15℃），随温度升高比重减少，随浓度增加比重增大；d) 盐酸与水组成恒沸混合物，当压力为0.1MPa时，恒沸点为110℃，混合物含氯化氢20.24%（重量）；c) 盐酸在加热时，分解逸出氯化氢气体，氯化氢气体与空气中的水分结合成盐酸，浓盐酸在空气中发白烟，故称为发烟验算。

2.3 氯化氢及无色盐酸的化学性质2.3.1 氯化氢a) 干燥的氯化氢气体几乎不与金属起作用，而潮湿的氯化氢气体对金属有严重的腐蚀作用；b) 氯化氢与有机化合物的烯、炔类在触煤的存在下起加成反应；CH≡CH+HCl CH2=CHClCH2=CH2+HCl CH3-CH2Clc) 氯化氢与氨气反应生成氯化铵NH3+HCl NH4Cl2.3.2盐酸的化学性质a）盐酸与大多数金属作用生成盐类（贵金属如金铂除外）。

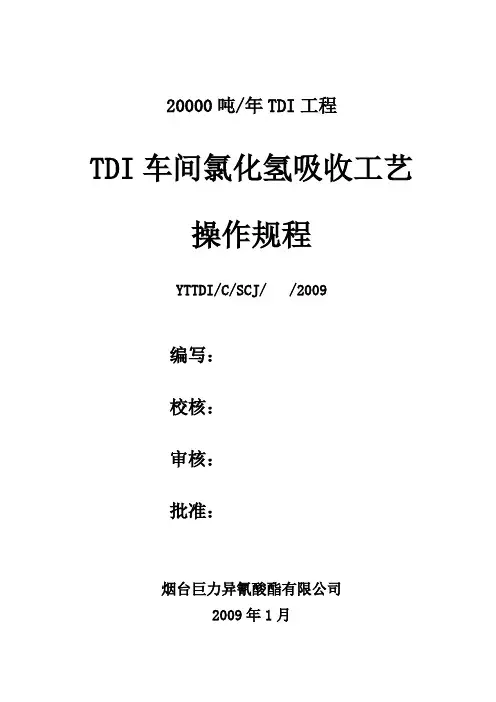

20000吨/年TDI工程TDI车间氯化氢吸收工艺操作规程YTTDI/C/SCJ/ /2009编写：校核：审核：批准：烟台巨力异氰酸酯有限公司2009年1月目录一、岗位职责 (1)二、盐酸吸收界区安全须知 (1)三、生产过程简介： (1)四、开停车准备和正常操作 (3)五、事故处理 (4)六、设备一览表 (6)七、贮槽液位及联锁表 (7)八、岗位生产安全要求 (7)九、使用时注意事项及急救措施 (8)一、岗位职责根据光化负荷的变化量，适当调节工艺水流量，使盐酸吸收浓度控制在30％以上。

二、盐酸吸收界区安全须知1、贮存物类别：酸性腐蚀品最大贮存量：300m3×4、1000 m3×12、安全及对健康的危害盐酸：分子式：HCl，无色或微黄色发烟液体，有刺鼻的酸味。

相对水的密度1.2g/cm3，沸点83．4℃，熔点－41．5℃有酸味，有强腐蚀性。

盐酸是一种腐蚀性强酸，可引起严重的化学灼烧，盐酸蒸气及雾气如果吸入体内，是一种刺激性毒物，会刺激眼睛，引起眼结膜炎，鼻及口腔粘膜有烧灼感、齿龈出血、气管炎；刺激皮肤发生皮炎，慢性支气管炎等病变。

误服盐酸中毒，可引起消化道灼伤、溃疡形成，有可能胃穿孔、腹膜炎等。

3、着火和爆炸的危险：盐酸本身不燃烧，但能与一些活泼金属粉末发生反应，放出氢气；氢气可与空气生成可燃烧或爆炸混合物。

遇氰化物能产生剧毒的氰化氢气体。

与碱发生中和反应，并放出大量的热，具有较强的腐蚀性。

在密闭容器内有潜在爆炸的危险。

三、生产过程简介：氯化氢吸收工序是TDI生产过程中副产盐酸的生产装置；是TDI生产装置的重要组成部分。

包括HCL吸收塔C6735，盐酸循环冷却器E6737A、E6737B，盐酸吸收循环泵P6738A、P6738B，成品盐酸冷却器E6736，成品盐酸贮槽T6721A、B、C、D 4台300m3及E：1000 m3槽容量的玻璃钢贮槽，总容量达到2200 m3，成品盐酸输送泵P6722A、P6722B等，即所谓盐酸吸收系统。

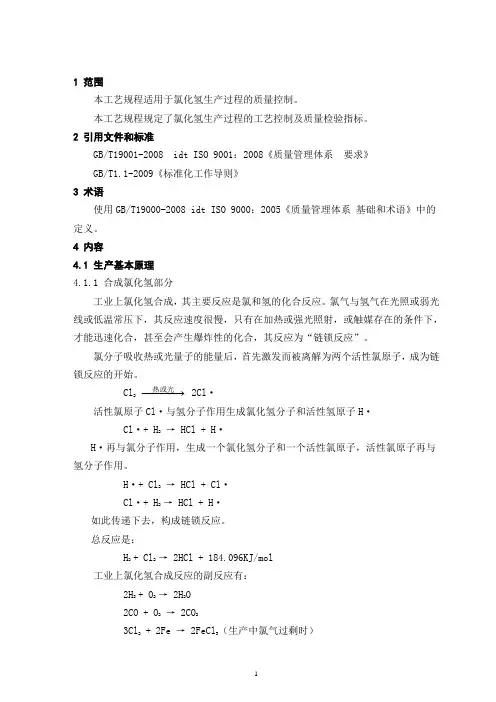

1 范围本工艺规程适用于氯化氢生产过程的质量控制。

本工艺规程规定了氯化氢生产过程的工艺控制及质量检验指标。

2 引用文件和标准GB/T19001-2008 idt ISO 9001：2008《质量管理体系 要求》 GB/T1.1-2009《标准化工作导则》 3 术语使用GB/T19000-2008 idt ISO 9000：2005《质量管理体系 基础和术语》中的定义。

4 内容4.1 生产基本原理 4.1.1 合成氯化氢部分工业上氯化氢合成，其主要反应是氯和氢的化合反应。

氯气与氢气在光照或弱光线或低温常压下，其反应速度很慢，只有在加热或强光照射，或触媒存在的条件下，才能迅速化合，甚至会产生爆炸性的化合，其反应为“链锁反应”。

氯分子吸收热或光量子的能量后，首先激发而被离解为两个活性氯原子，成为链锁反应的开始。

Cl 2 −−−→−热或光2Cl · 活性氯原子Cl ·与氢分子作用生成氯化氢分子和活性氢原子H ·Cl ·+ H 2 → HCl + H ·H ·再与氯分子作用，生成一个氯化氢分子和一个活性氯原子，活性氯原子再与氢分子作用。

H ·+ Cl 2 → HCl + Cl · Cl ·+ H 2 → HCl + H ·如此传递下去，构成链锁反应。

总反应是：H 2 + Cl 2 → 2HCl + 184.096KJ/mol工业上氯化氢合成反应的副反应有：2H 2 + O 2 → 2H 2O 2CO + O 2 → 2CO 23Cl 2 + 2Fe → 2FeCl 3（生产中氯气过剩时）4.1.2 吸收与脱吸所谓吸收就是以适当的液体为溶剂，使气体混合物的一个或几个组份溶于溶剂中，从而达到分离气体混和物的过程称为吸收。

吸收过程并没有化学反应发生称为物理吸收。

当气体溶于液体时要放出溶解热或吸收过程伴有化学反应，还要放出反应热使操作温度显著升高，这类吸收又称非等温吸收。

浅析TDI车间氯化氢吸收工艺操作规程(doc 12页)20000吨/年TDI工程TDI车间氯化氢吸收工艺操作规程YTTDI/C/SCJ/ /2009编写：校核：审核：批准：目录一、岗位职责 (1)二、盐酸吸收界区安全须知 (1)三、生产过程简介： (1)四、开停车准备和正常操作 (3)五、事故处理 (4)六、设备一览表 (6)七、贮槽液位及联锁表 (6)八、岗位生产安全要求 (7)九、使用时注意事项及急救措施 (8)一、岗位职责根据光化负荷的变化量，适当调节工艺水流量，使盐酸吸收浓度控制在30％以上。

二、盐酸吸收界区安全须知1、贮存物类别：酸性腐蚀品最大贮存量：300m3×4、1000 m3×12、安全及对健康的危害盐酸：分子式：HCl，无色或微黄色发烟液体，有刺鼻的酸味。

相对水的密度1.2g/cm3，沸点83．4℃，熔点－41．5℃有酸味，有强腐蚀性。

盐酸是一种腐蚀性强酸，可引起严重的化学灼烧，盐酸蒸气及雾气如果吸入体内，是一种刺激性毒物，会刺激眼睛，引起眼结膜炎，鼻及口腔粘膜有烧灼感、齿龈出血、气管炎；刺激皮肤发生皮炎，慢性支气管炎等病变。

误服盐酸中毒，可引起消化道灼伤、溃疡形成，有可能胃穿孔、腹膜炎等。

3、着火和爆炸的危险：盐酸本身不燃烧，但能与一些活泼金属粉末发生反应，放出氢气；氢气可与空气生成可燃烧或爆炸混合物。

遇氰化物能产生剧毒的氰化氢气体。

与碱发生中和反应，并放出大量的热，具有较强的腐蚀性。

在密闭容器内有潜在爆炸的危险。

三、生产过程简介：氯化氢吸收工序是TDI生产过程中副产盐酸的生产装置；是TDI生产装置的重要组成部分。

包括HCL吸收塔C6735，盐酸循环冷却器E6737A、E6737B，盐酸吸收循环泵P6738A、P6738B，成品盐酸冷却器E6736，成品盐酸贮槽T6721A、B、C、D 4台300m3及E：1000 m3槽容量的玻璃钢贮槽，总容量达到2200 m3，成品盐酸输送泵P6722A、P6722B等，即所谓盐酸吸收系统。

氯化氢提纯工艺流程
稿子一
嗨，朋友！今天来跟你唠唠氯化氢提纯工艺这事儿。

你知道吗，氯化氢这玩意儿要提纯可不简单呢。

得先从源头说起，就是那含有杂质的氯化氢气体。

这就好像是一堆混在一起的小伙伴，有调皮捣蛋的杂质在里面捣乱。

然后呢，就得让它们先通过一个特殊的装置，就像是给它们设置了一个关卡。

这个关卡能把一些大块头的杂质先拦住，不让它们跟着氯化氢一起往前走。

再然后，会有一些吸附剂出场，就像是超级小卫士，专门把那些藏得很深的、细小的杂质给抓住。

经过这么一轮又一轮的折腾，氯化氢气体终于变得纯净啦。

这就像是一个丑小鸭变成了白天鹅的过程，是不是很神奇？
怎么样，听我这么一说，是不是觉得氯化氢提纯工艺还挺有趣的？
稿子二
亲，咱们来聊聊氯化氢提纯工艺流程哟！
一开始呀，那带着杂质的氯化氢就像是一群乱糟糟的小朋友。

要把它们变整齐，可不容易呢！
会有一个过滤的步骤，就好像是给它们过一个大筛子，把那些明显的大块杂质给筛掉。

接着，氯化氢会进入一个化学反应的环节，这就有点像给它们上一堂魔法课。

通过特定的反应，让一些杂质发生变化，不再跟着氯化氢混啦。

然后呀，会有一个干燥的过程。

就像是给氯化氢吹吹风，把里面多余的水分给弄走。

再往后，会有精细的分离装置等着它们。

这装置可厉害了，能把那些特别细小、不容易发现的杂质也揪出来。

经过这么多步骤，氯化氢就变得干干净净、清清爽爽的啦。

你看，这氯化氢提纯是不是很有意思？就像是一场精心策划的冒险，把杂质都打败，让纯净的氯化氢胜利归来！。

氯化氢成合成及高纯盐酸工艺操作规程编制：审核：批准：发布日期：目录1 目的 (3)2 适用范围 (3)3 岗位定员及职责 (3)3.1岗位定员 (3)3.2职责 (3)4 生产任务及原理 (4)4.1 生产任务 (4)4.2 生产原理 (5)5 负责范围 (5)5.1管辖范围 (5)6 工艺流程及设备 (6)6.1工艺流程叙述 (6)6.2主要设备一览表 (7)7 控制指标 (9)7.1仪表控制项目 (9)7.2分析指标 (10)7.3安全联锁 (11)8 原材料、辅助材料、公用工程规格 (11)9 操作方法 (12)9.1原始开车或检修后开车前的准备工作 (12)9.2开车 (14)9.3氯化氢余热蒸汽炉岗位 (19)9.3.1正常开炉 (19)9.3.2正常停车 (19)9.3.3紧急停车处理 (20)9.3.4操作要点 (20)9.3.5操作过程中的巡回检查规定 (21)9.3.6操作控制指标 (21)9.3.7不正常原因及处理方法 (22)9.4安全注意事项及处理方法 (23)9.4.1氯化氢蒸汽炉生产系统 (23)10 合成炉不正常情况及处理方法 (24)11 岗位巡回检查制度 (26)11.1 巡回检查的主要内容 (26)11.2 岗位巡回检查路线 (27)12 设备维护保养制度 (27)13 岗位交接班制度 (28)14 岗位安全卫生 (29)14.1岗位安全管理规定 (29)14.2氯气、氢气及氯化氢的特性、危害及防护 (30)14.3消防器材使用 (33)15 质量记录 (34)16 更改记录 (35)1 目的本规程规定了氢气处理岗位的任务、正常开停车操作程序、紧急停车程序、操作要点、不正常现象及处理方法、工艺指标、设备故障、工艺事故的处理方法及设备巡检、维护保养、交接班制度和安全操作措施等。

目的在于指导本岗位的安全生产操作、控制好各项工艺指标、保证氯化氢合成系统的正常安全运行。

氯化氢提纯工艺流程
嘿，咱今儿来聊聊氯化氢提纯工艺流程这档子事儿哈！
你说这氯化氢啊，就像是个调皮的小孩子，得好好管教才能变得乖乖的。

那怎么管教呢？这就得靠一系列巧妙的步骤啦！
咱先得有个合适的容器来接纳这个小调皮，就好像给它准备一个温暖的家。

然后呢，通过一些特殊的手段，把那些混杂在里面的杂质给揪出来。

这就好比从一堆沙子里挑出金子，可得有点耐心和技巧呢！
想象一下，就像是在一个大杂烩里，要精准地把氯化氢这个宝贝给分离出来，不容易吧？但咱有办法呀！我们可以利用温度啦、压力啦这些因素，让氯化氢乖乖地按照我们的想法行动。

在这个过程中，每一个环节都得精心呵护，不能有丝毫马虎。

就跟做饭似的，火候、调料都得恰到好处，不然做出来的菜可就不好吃啦。

这氯化氢提纯也是一样的道理，稍微有点差错，可能就达不到我们想要的纯度啦。

你说这是不是很神奇？看似普通的气体，经过这么一番折腾，就能变得纯净无比。

这就好像一块普通的石头，经过雕琢就能变成精美的艺术品。

而且啊，这个过程还得不断地调整和优化，就像给孩子调整教育方式一样。

不能一成不变，得根据实际情况灵活应变。

有时候可能会遇到一些小麻烦，比如设备出点小故障啦，或者是一些突发情况，但咱可不能被这些打倒呀，得想办法解决。

等咱终于把氯化氢提纯好了，那感觉，就像是农民伯伯收获了满满的粮食一样，心里别提多高兴啦！这可都是咱的劳动成果呀！
所以说呀，氯化氢提纯工艺流程可真是个有趣又充满挑战的事儿呢！咱可得认真对待，好好钻研，让这个小调皮变得乖乖的，为我们所用！这就是我对氯化氢提纯工艺流程的看法，你觉得呢？。

第一章氯氢处理工序工艺操作和安全技术规程（10万吨）一、概述1、氯氢处理工序的任务本工序的任务是将离子膜电解工序生产的湿氯气、湿氢气，分别经过冷却、干燥制成合格的氯气、氢气，加压输送至各需要工序，并将富余氢气增压合格后输送至尼龙化工公司。

按工艺要求，保证生产连续、稳定运行，处理本岗位在生产过程中的异常现象和事故氯气。

2、工艺流程简述2.1氯处理流程由离子膜电解来的高温湿氯气首先进入氯水洗涤塔（T0401）底部，氯水由氯水泵（P0401）经氯水冷却器（E0402）冷却后，由塔上部送入氯水洗涤塔内，与氯气逆流接触，进行喷淋冷却，洗涤塔中的氯水因不断吸收湿氯气中的含盐水蒸汽而增多，为了保持液位和防止盐类聚积而由氯水泵排出一部分去离子膜脱氯塔。

氯气由洗涤塔出来进入钛管冷却器（E0401），用冷冻水间接冷却至12～15℃，再经水雾捕集器后进入干燥塔（T0402）。

氯气从干燥塔下部进入首先通过填料段，用稀硫酸干燥。

稀硫酸由稀硫酸循环泵（P0402）输送经稀硫酸冷却器冷却后从填料段上部进入塔内，循环干燥氯气。

填料段干燥后的氯气继续上升，逐层通过六层泡罩式塔板与浓硫酸逆流接触，充分干燥。

98%的浓硫酸由高位槽（V0404）供给进入第一层塔板，经降液管逐层溢流至填料段。

填料段硫酸由于吸收氯气中的水份体积逐渐增加，浓度降低，塔底部酸液面达一定高度时溢入稀硫酸贮槽或当浓度到80%~85%时由泵打入稀硫酸贮槽，再由泵P0406打往成品罐区。

干燥后氯气经酸雾捕集器（X0402）将氯气中的硫酸酸雾和不纯物去除后，进入氯气透平压缩机（C0401）压缩加压后送入氯气分配台（V0408），分别送至各用氯单位。

2.2氢处理流程由电解来的高温湿氢气首先进入氢气冷却器（E0441）用冷却水间接冷却至一定温度，然后进入氢气压缩机（C0441）加压后，进入氢气后冷却器（E0442），被冷却水间接冷却，然后再经水雾捕集器（X0441）后进入氢气分配台（V0443），分别送往各用氢单位。

工业氯化氢生产工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!工业氯化氢生产工艺流程是通过将盐酸与硫酸反应制取氯化氢气体的一种重要工业生产过程。

氯化氢工段工艺规程1. 引言本工艺规程是针对氯化氢工段的生产工艺进行规范与指导。

通过本规程，能够确保氯化氢的生产过程安全、稳定，并达到预定的质量指标。

2. 工艺流程氯化氢的生产工艺主要包括原料准备、反应装置、分离、净化和收尾处理等环节。

2.1 原料准备氯化氢的主要原料是氢气和氯气，两者需要提前准备，并确保质量合格。

原料应进行严格的检验和测试，以确保原料的纯度、湿度和杂质含量符合要求。

2.2 反应装置氯化氢的合成反应通常采用氢气和氯气的直接反应。

该反应需要在恰当的温度、压力和催化剂的作用下进行。

反应装置应满足以下要求： - 具有足够的强度和耐腐蚀性； - 能够控制反应温度和压力的稳定性； - 设有储存氯化氢的容器。

2.3 分离经过合成反应后，产物中还可能存在未反应的氢气和氯气，需要对氯化氢进行分离。

分离过程通常采用冷凝、吸收等方法进行。

分离装置应满足以下要求： - 具有足够的冷却能力，以确保氯化氢的充分冷凝； - 设有分离剂的收集和处理装置。

2.4 净化分离后的氯化氢还可能存在杂质，需要进行净化处理。

净化过程包括吸附、洗涤等操作。

净化装置应具备以下要求： - 能够有效地去除杂质，如水分、气体杂质等； - 设有废气处理装置，确保净化过程不会对环境造成污染。

2.5 收尾处理氯化氢工艺的收尾处理主要包括氯化氢的储存和输送。

储存和输送过程应满足以下要求： - 设有储存罐和储气罐，能够保证氯化氢的安全储存； - 设有输送管道和泵站，能够安全、高效地输送氯化氢。

3. 安全措施在氯化氢工段中，由于氯化氢具有剧毒、腐蚀性强的特性，必须严格遵守以下安全措施： - 工人应经过专门培训，了解氯化氢的性质和危害性，并掌握正确的操作方法； - 工作区域应设有足够的通风设备，以确保氯化氢浓度处于安全范围内；- 工作人员应佩戴个人防护装备，包括防毒面具、防腐蚀服等； - 涉及氯化氢操作的设备应定期检修和维护，确保其运行正常。

4. 运行监控与控制氯化氢的生产过程需要进行实时监控和控制，以确保工艺的稳定性和质量的合格性。

QB 柳州东风化工有限责任公司企业标准S/ LZDH—2005 氯碱分厂氯氢处理工段工艺规程2005－04－01发布2005－05－01实施柳州东风化工有限责任公司发布氯氢处理工段生产工艺规程1、范围本标准介绍了氯气和氢气的物理性质和化学性质及生产原理；规定了生产过程和安全生产原则。

2、产品名称和性质氯气：分子量71，常温下的氯为黄绿色气体，比空气重2.5倍，是氧气的2.3倍，有刺激性异臭。

液态的氯是黄色透明液体，并有较大的蒸汽压。

液氯在O℃时的密度为14 6 8公斤／米3。

在0℃时一升液氯可气化为463升的氯气，一公斤的液氯在0℃气化后的体积约为3 0 0升。

在大气压下，液氯的沸点约为 3 4℃。

气态的氯在0℃，1大气压下的溶解度为1．4 6克（10 0克水），此时的溶解热为5．2 8千卡／摩尔。

氯的化学性质非常活泼，能与金属、非金属及其化合物进行反应，与有机化合物也能发生卤代、加成等反应。

氯气有剧毒，空气中含有0．05％以上的Cl2时即能很快引起病症。

在车间内，空气中允许Cl2的最大浓度为0.01 4mol／m3。

氯气中含有水时，对钢铁有强烈的腐蚀性，但干燥氯气的腐蚀性很小。

氯气和氢气的混合物具有爆炸性，氯含氢爆作范围为4～96％。

氢气：分子量2，为无色无嗅气体，比空气轻。

氢是一种可燃性气体，与空气混合极具爆炸性，在空气中其爆炸极限是4.1～74.2％。

为安全起见，氢气系统严禁负压，并采用防爆电器、阻火器等保护器材。

3、生产原理：从电解槽阳极室出来的湿氯气，有较高的温度，并伴有大量水汽及夹带盐雾等杂质。

这种湿氯气对钢铁及大多数金属有强的腐蚀作用，对生产和输送极不利。

根据同一压力下，温度较高的气体中含水量大于温度较低的气体。

故采用水和冷冻水对湿氯气进行冷却，以除去大部分氯气中的水分。

但氯气在冷却后的温度不能太低，因为在9.6℃时生成的（Cl2. 8H2O）会造成设备、管道的阻塞及损失氧气。

为了使氯气中的水分含量达到指标要求0．04％以下，可采用浓硫酸来完成这个任务。

氯化氢加压解析工艺流程氯化氢加压解析工艺是一种常用的化学工艺，用于从氯化氢气体中提取纯净的氢气。

本文将介绍氯化氢加压解析工艺的流程及其关键步骤。

一、工艺流程氯化氢加压解析工艺主要包括以下几个步骤：气体净化、加压、分离、减压和收集。

1. 气体净化：首先，将原始氯化氢气体通过净化装置进行处理，去除其中的杂质和有害物质。

常用的净化装置包括干燥剂、吸附剂和过滤器等，可以有效地提高气体的纯度。

2. 加压：净化后的氯化氢气体被送入加压设备，通过增加气体的压力，使其进入下一步的分离过程。

加压过程中需要控制好压力和流量，确保气体能够顺利地进入分离设备。

3. 分离：氯化氢气体进入分离设备后，通过物理或化学方法，将其中的氢气与其他成分进行分离。

常用的分离方法包括膜分离、吸附分离和化学反应分离等。

分离过程需要根据气体的组分和纯度要求选择合适的分离方法。

4. 减压：分离后的氢气经过减压装置，将压力降低到合适的范围，以便于后续的收集和利用。

减压过程需要控制好压力和流量，避免气体泄漏或压力过高造成安全隐患。

5. 收集：最后，纯净的氢气被收集起来，可以用于各种工业生产或实验室应用。

收集方式可以根据需要选择，常见的方法包括压力容器收集和气体储存系统收集等。

二、关键步骤在氯化氢加压解析工艺中，有几个关键步骤需要特别注意。

1. 气体净化：氯化氢气体中可能含有一些杂质和有害物质，如水分、氧气、硫化氢等。

这些杂质和有害物质可能会影响后续的分离效果，甚至对设备造成腐蚀和损坏。

因此，在气体净化过程中，需要选择合适的净化装置，并对其进行定期维护和更换。

2. 分离方法选择：根据氯化氢气体的组分和纯度要求，选择合适的分离方法非常重要。

不同的分离方法具有不同的优缺点，需要综合考虑工艺要求、设备成本和操作难度等因素进行选择。

3. 安全措施：氯化氢是一种有毒气体，具有刺激性和腐蚀性。

在加压解析过程中，需要采取相应的安全措施，如戴好防护眼镜和口罩、佩戴防护手套等，以防止气体泄漏和对人体的伤害。
