如何准确快速判断液晶电视LVDS接口故障

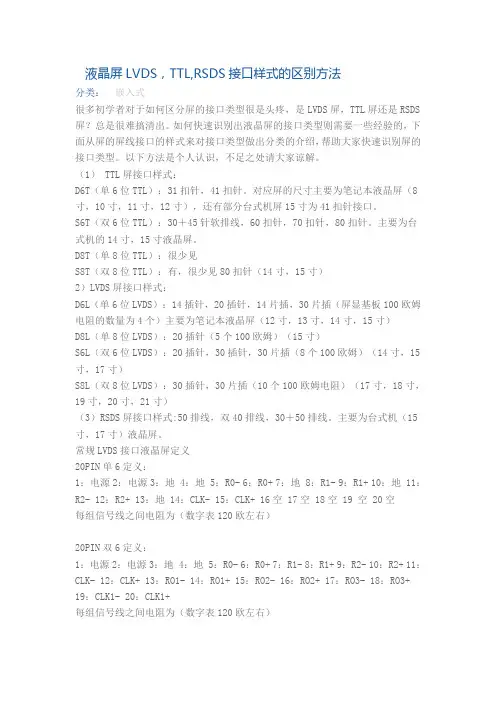

液晶屏LVDS，TTL,RSDS接口样式的区别方法分类：嵌入式很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。

如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。

以下方法是个人认识，不足之处请大家谅解。

（1） TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。

对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。

S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。

主要为台式机的14寸，15寸液晶屏。

D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。

主要为台式机（15寸，17寸）液晶屏。

常规LVDS接口液晶屏定义20PIN单6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表120欧左右）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表120欧左右）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。

逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。

可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。

逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

逻辑板维修总结（检修思路）1。

外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；2。

测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；3、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③V AA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；4。

测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；5。

检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。

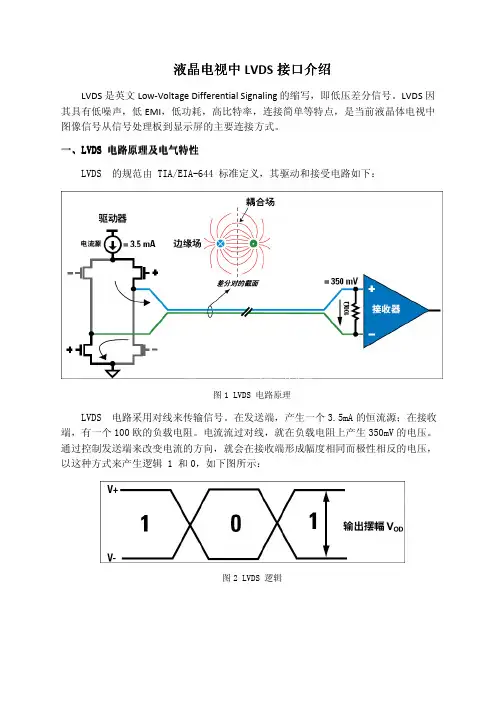

液晶电视中LVDS 接口介绍LVDS 是英文Low-Voltage Differential Signaling 的缩写，即低压差分信号。

LVDS 因其具有低噪声，低EMI ，低功耗，高比特率，连接简单等特点，是当前液晶体电视中图像信号从信号处理板到显示屏的主要连接方式。

一、LVDS LVDS 电路原理电路原理电路原理及电气特性及电气特性及电气特性LVDS 的规范由 TIA/EIA-644 标准定义，其驱动和接受电路如下：图1 LVDS 电路原理LVDS 电路采用对线来传输信号。

在发送端，产生一个3.5mA 的恒流源；在接收端，有一个100欧的负载电阻。

电流流过对线，就在负载电阻上产生350mV 的电压。

通过控制发送端来改变电流的方向，就会在接收端形成幅度相同而极性相反的电压，以这种方式来产生逻辑 1 和0，如下图所示：图2 LVDS 逻辑LVDS 的电气特性如下表所示：Parameter Min. Typ. Max. Units Differential Output 250 350 450 mVCommon Mode Voltage 1.125 1.25 1.375 V表 1 LVDS 电气特性因为LVDS 接口采用低摆幅的差分信号来传输数据， 对应的功耗极低，噪声很小，因而可以有很高的传输速率和比较远的传输距离。

标准中推荐的最大传输比特率655Mbps， 而理论上的最大传输比特率可以达到1.923Gbsp，传输距离可以达到10M。

数据发送方式二、LVDSLVDS 数据发送方式数据发送方式在液晶体电视中，需要输出到显示屏的信号是并行的图像信号和控制信号，而LVDS信号是串行传输的，所以在发送端需要将并行数据转换为串行数据。

以8bit RGB 显示屏接口为例， 每个显示周期需要传输8bit 的R信号，8bit的G 信号，8bit 的B信号， 及VS，HS，DE信号，总共为27 BIT。

而每对LVDS 信号线在一个TX 周期里只能传输 7 BIT 数据，所以需要4 对数据线，外加一对时钟线。

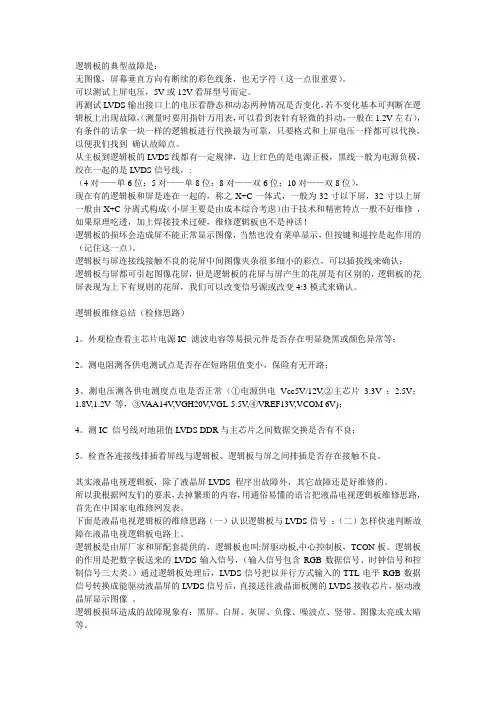

液晶电视逻辑板的维修经验文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。

可以测试上屏电压，5V或12V看屏型号而定。

再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。

从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。

逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

逻辑板维修总结（检修思路）一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V)；四、测IC信号线对地阻值LVDSDDR与主芯片之间数据交换是否有不良；五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。

lvds 液晶屏逻辑板接口引脚功能详解lvds 液晶屏逻辑板接口引脚功能详解先讲一个案例，前几天修了一台杂牌37E9BD 的机器，MS68B 机芯，配AU 标清屏！用的主芯片是台湾晨星的MST6M68FQ-LF 。

机器的故障现象也挺怪，开机之后机器背光正常点亮，而且能正常的听到开机音乐，遥控也能关机！但是屏幕上却显示的是红，绿，白，蓝等交替变化的光栅！光栅交替变化一段时间后图像就能一直正常显示了，而且当机器正常时马上关机，紧接着再开机的话机器也是正常的！如果关机时间稍长，再开机的话，机器就会重复上述故障了！由上述故障分析，由于机器能够正常开机，且能听见开机音乐，遥控也基本正常初步判断机器主芯片工作的核心条件是满足的，之所以液晶屏显示，红，绿，白，蓝等单色光栅是因为液晶屏处在自检状态下。

说到屏自检，简单的说一下，LG 屏，AU 屏有时当逻辑板没有识别到正常的CLK 信号时，逻辑板会向液晶屏输出自检信号，即上述红，绿，蓝，白等单色光栅。

要注意的是有时逻辑板不正常，屏也会自检的！出故障时，测量屏线LVDS 信号线上电压均在1V 左右，基本正常，屏供电12V 也很正常,为了区分一下是否是逻辑板不良，找来一块其他机芯的主板调整好屏线在该屏上试机，发现机器始终是正常的，看来故障确定在主板上了，从故障现象上看，故障一定在主芯片MST6M68FQ 附近，或是软件不良。

由于热机故障消失，软件可能性偏小！首先在出故障时逐脚测量了主芯片的供电，发现全部正常！由于控制等都是正常的，所以总线，复位应该是没事的！在代换晶振，发现故障依旧后，尝试在线用MST 升级小板升级了一遍FLASH ，由于没有相同版本的，找了一个同机芯的软件换上，开机机器依然自检！（该机芯配有多种屏，其主程序中已对不同屏所对应的屏参打包，所以即使抄了不同版本的软件出现花屏，进总线调整一下屏参就OK 了），修到这里我于是判断，看来系主芯片MST6M68FQ 损坏无疑了！于是将主芯片更换！开机之后我却傻眼了，机器依然自检！！！并且更糟糕的是，以前自检5 分钟左右机器就正常了，可现在却是始终在自检了，一直也好不了！！！狂晕啊！！！这还能有哪的事情呢？由于主芯片的工作条件一切正常，主芯片也换过了，软件也没问题，那唯一的可能性就是LVDS 输出电路了，于是将LVDS 输出电路上的信号耦合电感逐个测量，发全部正常！无意中看到图纸上屏线接口附近除了耦合电感外，还标有VBR, ，DCR，LVDS SEL 几个功能控制脚！下面介绍一下这几个功能脚的作用。

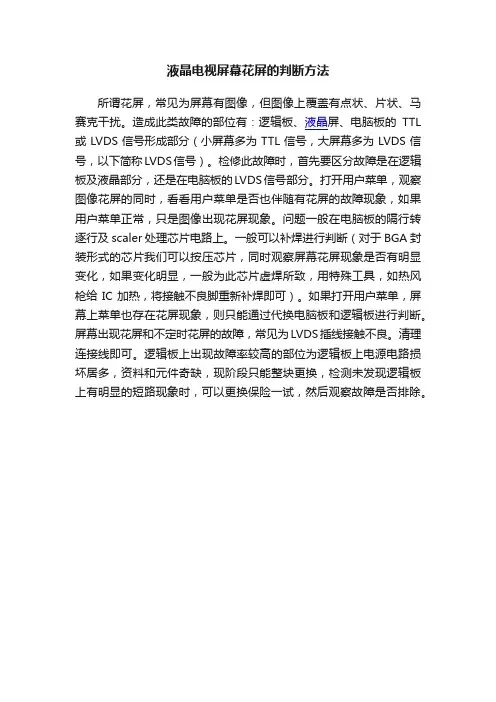

液晶电视屏幕花屏的判断方法
所谓花屏，常见为屏幕有图像，但图像上覆盖有点状、片状、马赛克干扰。

造成此类故障的部位有：逻辑板、液晶屏、电脑板的TTL 或LVDS信号形成部分（小屏幕多为TTL信号，大屏幕多为LVDS信号，以下简称LVDS信号）。

检修此故障时，首先要区分故障是在逻辑板及液晶部分，还是在电脑板的LVDS信号部分。

打开用户菜单，观察图像花屏的同时，看看用户菜单是否也伴随有花屏的故障现象，如果用户菜单正常，只是图像出现花屏现象。

问题一般在电脑板的隔行转逐行及scaler处理芯片电路上。

一般可以补焊进行判断（对于BGA封装形式的芯片我们可以按压芯片，同时观察屏幕花屏现象是否有明显变化，如果变化明显，一般为此芯片虚焊所致，用特殊工具，如热风枪给IC加热，将接触不良脚重新补焊即可）。

如果打开用户菜单，屏幕上菜单也存在花屏现象，则只能通过代换电脑板和逻辑板进行判断。

屏幕出现花屏和不定时花屏的故障，常见为LVDS插线接触不良。

清理连接线即可。

逻辑板上出现故障率较高的部位为逻辑板上电源电路损坏居多，资料和元件奇缺，现阶段只能整块更换，检测未发现逻辑板上有明显的短路现象时，可以更换保险一试，然后观察故障是否排除。

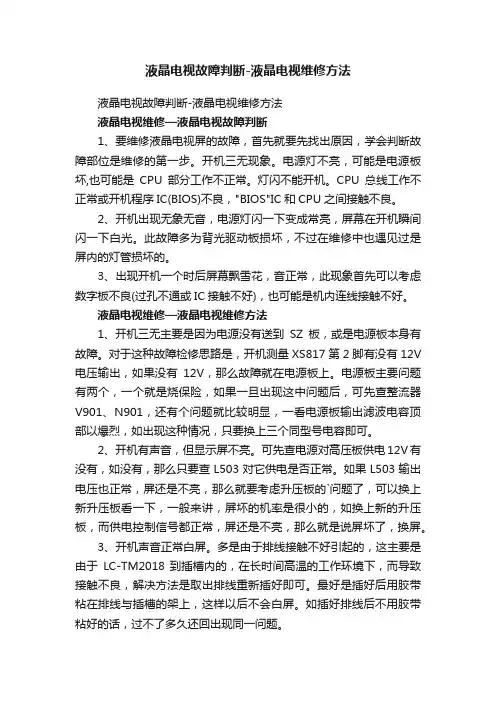

液晶电视故障判断-液晶电视维修方法液晶电视故障判断-液晶电视维修方法液晶电视维修—液晶电视故障判断1、要维修液晶电视屏的故障，首先就要先找出原因，学会判断故障部位是维修的第一步。

开机三无现象。

电源灯不亮，可能是电源板坏,也可能是CPU部分工作不正常。

灯闪不能开机。

CPU总线工作不正常或开机程序IC(BIOS)不良，"BIOS"IC和CPU之间接触不良。

2、开机出现无象无音，电源灯闪一下变成常亮，屏幕在开机瞬间闪一下白光。

此故障多为背光驱动板损坏，不过在维修中也遇见过是屏内的灯管损坏的。

3、出现开机一个时后屏幕飘雪花，音正常，此现象首先可以考虑数字板不良(过孔不通或IC接触不好)，也可能是机内连线接触不好。

液晶电视维修—液晶电视维修方法1、开机三无主要是因为电源没有送到SZ板，或是电源板本身有故障。

对于这种故障检修思路是，开机测量XS817第2脚有没有12V 电压输出，如果没有12V，那么故障就在电源板上。

电源板主要问题有两个，一个就是烧保险，如果一旦出现这中问题后，可先查整流器V901、N901，还有个问题就比较明显，一看电源板输出滤波电容顶部以爆烈，如出现这种情况，只要换上三个同型号电容即可。

2、开机有声音，但显示屏不亮。

可先查电源对高压板供电12V有没有，如没有，那么只要查L503对它供电是否正常。

如果L503输出电压也正常，屏还是不亮，那么就要考虑升压板的`问题了，可以换上新升压板看一下，一般来讲，屏坏的机率是很小的，如换上新的升压板，而供电控制信号都正常，屏还是不亮，那么就是说屏坏了，换屏。

3、开机声音正常白屏。

多是由于排线接触不好引起的，这主要是由于LC-TM2018 到插槽内的，在长时间高温的工作环境下，而导致接触不良，解决方法是取出排线重新插好即可。

最好是插好后用胶带粘在排线与插槽的架上，这样以后不会白屏。

如插好排线后不用胶带粘好的话，过不了多久还回出现同一问题。

液晶电视LVDS信号介绍1 LVDS 介绍LVDS（Low Voltage Differential Signaling)是一种低摆幅的差分信号技术，它使得信号能在差分PCB 线对或平衡电缆上以几百Mbps 的速率传输，其低压幅和低电流驱动输出实现了低噪声和低功耗。

几十年来，5V供电的使用简化了不同技术和厂商逻辑电路之间的接口。

然而，随着集成电路的发展和对更高数据速率的要求，低压供电成为急需。

降低供电电压不仅减少了高密度集成电路的功率消耗，而且减少了芯片内部的散热，有助于提高集成度。

减少供电电压和逻辑电压摆幅的一个极好例子是低压差分信号（LVDS）。

LVDS物理接口使用1.2V偏置提供400mV摆幅的信号（使用差分信号的原因是噪声以共模的方式在一对差分线上耦合出现，并在接收器中相减从而可消除噪声）。

LVDS驱动和接收器不依赖于特定的供电电压，因此它很容易迁移到低压供电的系统中去，而性能不变。

作为比较，ECL 和PECL 技术依赖于供电电压，ECL 要求负的供电电压，PECL 参考正的供电电压总线上电压值（Vcc）而定。

而ＧLVDS是一种发展中的标准尚未确定的新技术，使用500mV的供电电压可提供250mV的信号摆幅。

不同低压逻辑信号的差分电压摆幅示于图１。

LVDS 在两个标准中定义。

IEEE P1596.3(1996 年３月通过)，主要面向SCI(ScalableCoherent Interface)，定义了LVDS 的电特性，还定义了SCI 协议中包交换时的编码；ANSI/EIA/EIA-644(1995 年11 月通过)，主要定义了LVDS的电特性，并建议了655Mbps 的最大速率和1.823Gbps 的无失真媒质上的理论极限速率。

在两个标准中都指定了与物理媒质无关的特性，这意味着只要媒质在指定的噪声边缘和歪斜容忍范围内发送信号到接收器，接口都能正常工作。

LVDS 具有许多优点：①终端适配容易；②功耗低；③具有fail-safe特性确保可靠性；④低成本；⑤高速传送。

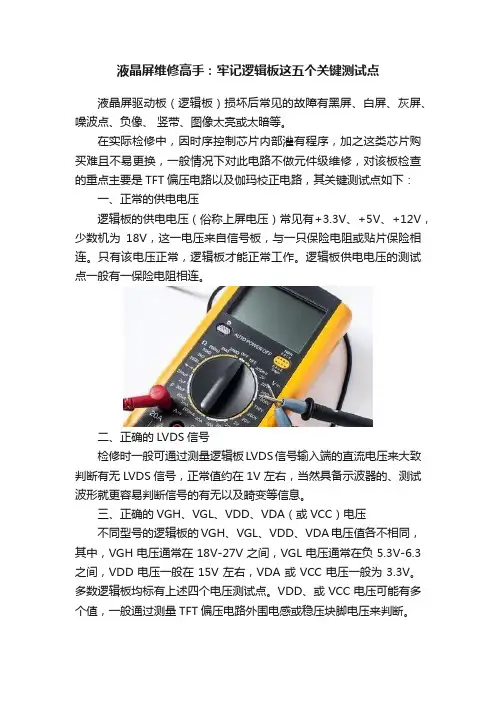

液晶屏维修高手：牢记逻辑板这五个关键测试点液晶屏驱动板（逻辑板）损坏后常见的故障有黑屏、白屏、灰屏、噪波点、负像、竖带、图像太亮或太暗等。

在实际检修中，因时序控制芯片内部灌有程序，加之这类芯片购买难且不易更换，一般情况下对此电路不做元件级维修，对该板检查的重点主要是TFT偏压电路以及伽玛校正电路，其关键测试点如下：一、正常的供电电压逻辑板的供电电压（俗称上屏电压）常见有+3.3V、+5V、+12V，少数机为18V，这一电压来自信号板，与一只保险电阻或贴片保险相连。

只有该电压正常，逻辑板才能正常工作。

逻辑板供电电压的测试点一般有一保险电阻相连。

二、正确的LVDS信号检修时一般可通过测量逻辑板LVDS信号输入端的直流电压来大致判断有无LVDS信号，正常值约在1V左右，当然具备示波器的、测试波形就更容易判断信号的有无以及畸变等信息。

三、正确的VGH、VGL、VDD、VDA（或VCC）电压不同型号的逻辑板的VGH、VGL、VDD、VDA电压值各不相同，其中，VGH电压通常在18V-27V之间，VGL电压通常在负5.3V-6.3之间，VDD电压一般在15V左右，VDA或VCC电压一般为3.3V。

多数逻辑板均标有上述四个电压测试点。

VDD、或VCC电压可能有多个值，一般通过测量TFT偏压电路外围电感或稳压块脚电压来判断。

四、正确的液晶屏信号格式选择电压LVDS信号格式有VESA格式和JEIDA格式两种。

一半靠近LVDS 插座会有2只选择LVDS格式的电阻，平根据屏的要求来选择其阻值，使格式选择端口的电压与屏对应。

一般由0V、3.3V、5V、和12V几种。

五、正确的幁频选择电压检修中注意部分液晶屏（如奇美屏）设有幁频选择端口，以选择液屏的显示频率是50HZ或是60HZ，以适应输入信号的幁频。

如果该端口的选择电压错误、屏的显示频率和输入信号的幁频不相同，会出现无显示的故障，请注意。

附加：在检修中还要注意程序是否正确，也就是大家说的（屏参）数据是否与所用屏对应。

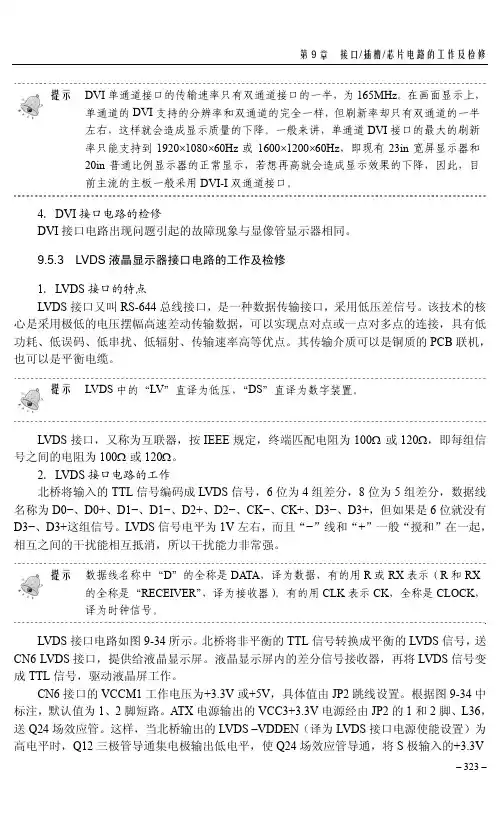

第9章 接口/插槽/芯片电路的工作及检修– 323 –提示 DVI 单通道接口的传输速率只有双通道接口的一半，为165MHz 。

在画面显示上，单通道的DVI 支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右，这样就会造成显示质量的下降。

一般来讲，单通道DVI 接口的最大的刷新率只能支持到1920⨯1080⨯60Hz 或1600⨯1200⨯60Hz ，即现有23in 宽屏显示器和20in 普通比例显示器的正常显示，若想再高就会造成显示效果的下降，因此，目前主流的主板一般采用DVI-I 双通道接口。

4．DVI 接口电路的检修DVI 接口电路出现问题引起的故障现象与显像管显示器相同。

9.5.3 LVDS 液晶显示器接口电路的工作及检修1．LVDS 接口的特点LVDS 接口又叫RS-644总线接口，是一种数据传输接口，采用低压差信号。

该技术的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，具有低功耗、低误码、低串扰、低辐射、传输速率高等优点。

其传输介质可以是铜质的PCB 联机，也可以是平衡电缆。

提示LVDS 中的“LV ”直译为低压，“DS ”直译为数字装置。

LVDS 接口，又称为互联器，按IEEE 规定，终端匹配电阻为100Ω或120Ω，即每组信号之间的电阻为100Ω或120Ω。

2．LVDS 接口电路的工作北桥将输入的TTL 信号编码成LVDS 信号，6位为4组差分，8位为5组差分，数据线名称为D0−、D0+、D1−、D1−、D2+、D2−、CK −、CK+、D3−、D3+，但如果是6位就没有D3−、D3+这组信号。

LVDS 信号电平为1V 左右，而且“−”线和“+”一般“搅和”在一起，相互之间的干扰能相互抵消，所以干扰能力非常强。

提示 数据线名称中“D ”的全称是DATA ，译为数据，有的用R 或RX 表示（R 和RX 的全称是“RECEIVER ”，译为接收器）。

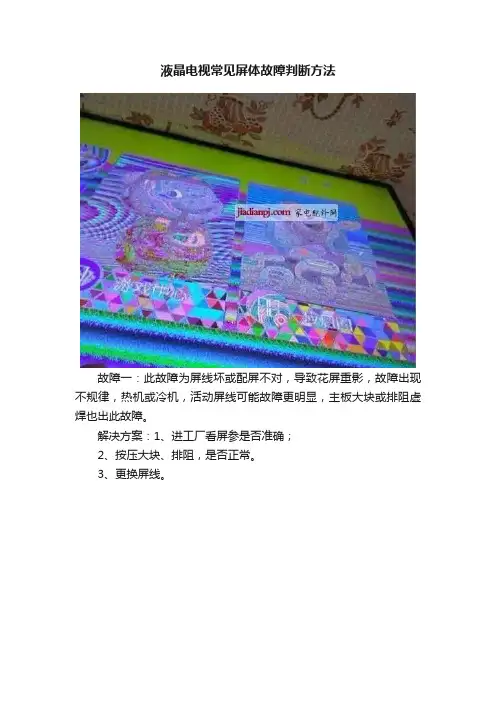

液晶电视常见屏体故障判断方法故障一：此故障为屏线坏或配屏不对，导致花屏重影，故障出现不规律，热机或冷机，活动屏线可能故障更明显，主板大块或排阻虚焊也出此故障。

解决方案：1、进工厂看屏参是否准确；2、按压大块、排阻，是否正常。

3、更换屏线。

故障二：该故障一般为屏线坏屏线脏、逻辑板坏LG屏较多。

此故障一般为进液体腐蚀或逻辑板坏造成，遇到此故障需拆机检查是否进液体导致。

（左侧密集竖线处可能腐蚀造成屏体断线，修复率低。

）故障分析：1、更换屏线；2、将逻辑板与屏之间软排线分别断开判断哪侧损坏。

故障三：中间有白色竖带（早期开机画面）或竖线（后期开机画面），竖带还走竖线变颜色；故障分析：逻辑板坏，无VGH。

正常电压为VGH:27V;VGL:-6V故障四：该故障热机坏，花屏、闪。

故障分析：屏线坏，更换屏线。

左侧为LVDS信号，损坏花屏；右侧为屏供电，损坏灰屏、闪。

故障五：该故障为左侧横线，热机从左向右慢慢灰屏。

故障分析：此故障实为左侧PCB板G端腐蚀，需在用户家拆机当场检查是否腐蚀故障六：现象为右侧满屏竖彩线。

故障分析：液体腐蚀PCB板修复可能性大。

故障七：进液体无法修复故障常表现为竖线较密，比正常线粗，活动COF没有反应等，修复率会大大降低故障八：屏上有个亮点，从亮点出有竖线或横线，实为屏碎。

多为受外力碰撞引起故障九：竖带的很有可能是腐蚀的，拆机检查E82/83,E600,E700/750/760较多50E690U出现一下3种故障工程师可以自己在用户家直接修复，把机器右边8个COF全部撕掉，也就是撕掉没有灯条的那边的COF （热机5分钟用手摸屏体可以知道灯条在那边）或者断开法判断：断开驱动板排线可以知道是左边坏还是右边坏撕掉坏的那边COF 第一种现象：如图所示断开右边的驱动板线后左边画面正常，说明右边COF坏，也就是没灯条的那边COF坏了,把机器右边8个COF全部撕掉如图以下3个故障50E690U的机器撕掉右边COF都能正常以下3个故障50E690U的机器撕掉右边COF都能正常注意：以上四种故障只限制于50E690U机器屏体，其它机器都不能撕掉COF。

屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为逻辑板是随屏一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的，很多维修工把逻辑板电路故障判为屏坏，针对这种认识上的误解，通过维修实例、维修技巧及经验交流供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。

屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程和原理。

逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组和液晶屏幕。

白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压，1、屏供电电压是5V或者是12V，2、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。

18V---24v3、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl; -6v---- -7vVGH是由5V或12V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压18V或者是24V，由屏而定。

VGL负7V，它也是由DC---DC变换电路输出的。

一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了，伽马校正电路故障率不是很高，故也不讨论。

液晶电视逻辑板故障LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的 LVDS 信号转换成 TTL 信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

逻辑板实物图：视显光电-逻辑板领先品牌一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。

2、调节显示器时菜单乱码，更换主芯片或者存储器。

长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏，可换DC-DC电路解决，不用换板搞定关键你要断定故障部位是此板坏了，屏供电5V ， 25V左右电压为0 ，即为白屏。

常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测 5V 供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。

二、奇美 V260B1-L07 屏，黑屏,测从数字板过来的 5V 正常，5V 经供电经电感 LP1，二极管 DP11，MOS 管 Q2 等元件组成的升压电路把此电压升高到 13V，查此电压不对，更换电感 LP1 后故障排除。

三、中华屏,黑屏,此处电容 C501、C502、C512、C513、C514、C515、C516 易漏电,造成保险 FU101 开路,更换后故障排除.四、在中心控制板上， LVDS 线插座和从中心控制板到屏去的 TTL 线插座由于插座变形和空气灰尘等原因而造成接口接触不良，从而出现黑屏、白板、花屏、负像、竖线干扰等故障；五、MS18 机芯在更换不同的屏时如出现负像，可以把数字板上 LVDS 插座的第 39 脚接线取下，如原来是高电平可接地，原来是低电平可接到 3.3V 就可以了，就不用再更改电阻 R316、 R317 了。

(合肥分公司张磊提供)一、机型：L32M61B 机芯：LCD-MS88 机芯烧大电容通电，PFC 工作了就烧大电容，电压瞬间达到 500V 左右，待机很正常原因：J6 位号那颗精密电阻 470K 坏。

液晶电视中LVDS 接口介绍LVDS 是英文Low-Voltage Differential Signaling 的缩写，即低压差分信号。

LVDS 因其具有低噪声，低EMI ，低功耗，高比特率，连接简单等特点，是当前液晶体电视中图像信号从信号处理板到显示屏的主要连接方式。

一、LVDS LVDS 电路原理电路原理电路原理及电气特性及电气特性及电气特性LVDS 的规范由 TIA/EIA-644 标准定义，其驱动和接受电路如下：图1 LVDS 电路原理LVDS 电路采用对线来传输信号。

在发送端，产生一个3.5mA 的恒流源；在接收端，有一个100欧的负载电阻。

电流流过对线，就在负载电阻上产生350mV 的电压。

通过控制发送端来改变电流的方向，就会在接收端形成幅度相同而极性相反的电压，以这种方式来产生逻辑 1 和0，如下图所示：图2 LVDS 逻辑LVDS 的电气特性如下表所示：Parameter Min. Typ. Max. Units Differential Output 250 350 450 mVCommon Mode Voltage 1.125 1.25 1.375 V表 1 LVDS 电气特性因为LVDS 接口采用低摆幅的差分信号来传输数据， 对应的功耗极低，噪声很小，因而可以有很高的传输速率和比较远的传输距离。

标准中推荐的最大传输比特率655Mbps， 而理论上的最大传输比特率可以达到1.923Gbsp，传输距离可以达到10M。

数据发送方式二、LVDSLVDS 数据发送方式数据发送方式在液晶体电视中，需要输出到显示屏的信号是并行的图像信号和控制信号，而LVDS信号是串行传输的，所以在发送端需要将并行数据转换为串行数据。

以8bit RGB 显示屏接口为例， 每个显示周期需要传输8bit 的R信号，8bit的G 信号，8bit 的B信号， 及VS，HS，DE信号，总共为27 BIT。

而每对LVDS 信号线在一个TX 周期里只能传输 7 BIT 数据，所以需要4 对数据线，外加一对时钟线。

液晶彩电逻辑板好坏的判断技巧逻辑板和液晶屏是严格配套的。

逻辑板又叫屏驱动板、中心控制板或TCON板。

LVDS液晶屏的逻辑板接收到数字板送来的LVDS信号（包含RGB数据信号、时钟信号和控制信号三大类），TTL液晶屏的逻辑板接收以并行方式输入的TTL信号(RGB数据)。

逻辑板的作用便是将接收的信号转换成能驱动液晶屏的信号，并直接送给液晶面板内部的接收芯片，在行、列驱动的作用下驱动液晶屏显示图像。

逻辑板的正常工作一是要有正确的供电，即常说的上屏，具体电压值与屏型号有关，一般为+3.3V、+5V或+12V，这个电压来自信号板，并与逻辑板上保险相连；二是要有正常的LVDS数据信号及相关控制电压。

在通常情况下，逻辑板上LVDS数据信号的直流电压为1.1V 左右。

逻辑板损坏后的故障现象有：黑屏（背光亮）、白屏、灰屏、负像、噪波点、竖带、图像层次不清（差）等。

值得一提的是：逻辑板出故障后不会影响信号板的工作，即此时的伴音应是正常的，遥控和按键的各项操作也应是正常的；一般也不会影响背光灯驱动板的工作，即背光可以正常点亮，但个别液晶屏的逻辑板与背光灯驱动板之间有连线，若逻辑板不工作也会造成背光板工作不正常。

实修时，可先拔下这两者之间的连线试机判断。

另外，若逻辑板故障造成液晶屏显示图像混乱（又称“花屏”），一般也会无法正常显示菜单字符，从而出现乱码现象。

在实际检修中，逻辑板的好坏判定常采用故障现象与测试相结合的方法来综合判定。

逻辑板的故障现象主要分为三大类：一是无图像（黑屏、白屏或灰屏），二是图像异常（负像、噪波点或无层次），三是图像上有竖带，下面分别进行介绍。

故障现象1：无图像。

分析检修：此类故障多为逻辑板无供电电压所致。

由于屏制造过程不同，一般26英寸及其以上的屏在逻辑板没有供电电压时会黑屏，由于此时背光灯亮，有时会表现为灰屏；26英寸以下的屏通常表现为白屏。

实修时应首先检查逻辑板的供电电压是否正常。

若电压正常，说明信号板的供电电路工作正常，这时检查逻辑板上的保险是否熔断。

1.. 开机LOGO 画面背景为绿色、红色或其他非黑色背景主要应检查连接液晶屏的接插线故障率高发，如果出现问题，应更换LVDS 接插线。

2.. 开机黑屏，电源指示灯不亮，无LOGO 画面主要应检查电源板供电是否正常，如果不正常，检查电源板部分故障。

否则，检查是否有+5V（12v）电压以及接触是否良好，然后检查主板上供电IC是否损坏或者接触不良，否则应更换。

3.. 开机出现LOGO 后不启动，连续两次开机才能启动起来主要检查复位电路是否工作正常，以及I2C 总线。

4.. TV 无图象主要检查高频头电源（+5V.TUNER）是否正常，信号到主板的通路是否开路，高频头#4、#5的I2C 总线是否正常，否则更换高频头。

5.. 高清无图检查输入端子和切换开关（PI5V330）是否损坏。

6.. 按键不作用主要检查按键板上的按键和主板之间的连线，各按键的上拉电阻是否正常。

7.. DVI 无法自动检测接收主要检查格式存储器(24LC21)是否焊接良好，并且内部已经正确写入。

8.. 图像异常，有竖线等主要检查LVDS 插座、LVDS连接线是否正常，DDR 存储器、信号排阻焊接是否良好。

9.. 菜单异常打到菜单某一项无显示并死机，由此判断可能是程序所引起的。

将FLASH重写！。

如何对液晶显示器引脚进行识别和性能检测如何对液晶显示器引脚进行识别和性能检测以应用广泛的三位半静态显示液晶屏为例，一般引出线均按此排列，若标志不清楚时，可用下述两种方法鉴定：（1）加电显示法取二只表笔，使其一端分别与电池组的“+”和“—”相连。

一只表笔的另一端搭在液晶显示屏上，与屏的接触面越大越好。

用另一只表笔依次接触各引脚。

这时与各被接触引脚有关系的段、位便在屏幕上显示出来。

如遇不显示的引脚，则该引脚必为公共脚（COM）。

一般液晶显示屏的公共脚有1—3个不等。

（2）数字万用表测量法万用表置二极管测量挡，用两表笔两两相量，当出现笔段显示时，即表明二笔中有一引脚为BP（或COM）端，由此就可确定各笔段，若屏发生故障，亦可用此法查出坏笔段。

对于动态液晶屏，用同法找COM，但屏上有不止一个COM，不同的是，能在一个引出端上引起多笔段显示。

对选购来的LCD在使用前应作一般的检查，对于业余使用或一般设计制作样机的厂家，可以用《无线电》介绍的有关用万用表检查的方法进行检查。

液晶加电显示法在检查中表针有颤动，说明该段有短路，如果某段显示时，邻近段也显示，可将邻近段外引线接一个与背电极相同的电位（用手指连接即可），显示应立即消失，这是感应显示，可以不管它，接人电路，感应显示即可消除。

也可以采用下述更为简便的检查方法：取一段几十厘米长的软导线，靠近台灯或收音机、电视机的50Hz交流电源线。

用手指接触液晶数字屏的公共电极，用软导线的一端金属部分依次接触笔划电极，导线的另一端悬空，手指也不要碰导线的金属部分，如果数字屏良好的话，就能依次显示出相应的笔划来。

这种检查液晶数字屏方法的原理是：50Hz的交流电在导线上的感应电位与人体电位有一个电位差，我们暂且叫这个电位差为“电源”，这个“电源”电压可能会有零点几伏到十几伏（视软导线与50Hz电源线的距离而定），这个“电源”是足以驱动液晶显示屏的，而且这个“电源”的内阻很大，不会损坏液晶显示屏，而万用表中的“高”直流电压对液晶显示屏是有害的。

如何准确快速判断液晶电视LVDS接口故障如何准确快速判断液晶电视LVDS接口故障发帖者：考考他家电维修论坛在维修中会碰到一些灰屏的机器(这里的'灰屏'是指有声音,操作功能正常,背光也亮,不是白屏,没有图像,没有字符,从屏幕侧面看能看到微亮的光线),像这种机器主要原因是主板LVDS或者屏逻辑板出了故障(供电正常),那么如何判断是主板问题还是屏逻辑板问题呢？众所周知，LVDS信号在主板上有一个发送器通过上屏线送到逻辑板后有一个解调器，两个电路出现问题表现的现象是一致的，对于判断就产生了一定的难度。

因为LVDS输出的信号是5对（标清屏）或者10对（高清屏）差分信号，即同一对数据线输出的是相位相反、幅度相同的信号，电压大约是1-1.5V，所以可以通过示波器测量波形来进行判断。

如果灰屏现象，首先检查一下上屏线供电是否正常（一般有5V和12V两种居多，3.3V屏很少），再用示波器测量一下差分信号是否对称，操作电视机相应功能菜单时差分信号电压是否变化等。

如果电压正常、差分信号对称、信号电压变化，就可以判定逻辑板不良。

下面是几种常见LVDS接口定义20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表120欧左右）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表120欧左右）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+ 每组信号线之间电阻为（数字表120欧左右）30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2- 28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表120欧左右）一般14PIN、20PIN、30PIN为LVDS接口。

液晶电视故障部位的快速判断方法维修液晶就要学会判断是那一部分有故障,这是第一步.以下就说说液晶电视的主要故障及部位的判断.1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.2:出现开机一个时后花屏(马赛克),音正常.此现象第一个是数字板不良(过孔不通或IC接触不好).第二是机内连线接触不好.3:开机三无,电源灯不亮.第一个是电源板坏,第二个是CPU部分工作不正常.4:灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS)不良,'BIOS'IC和CPU之间接触不良液晶电视机保养1：温度高：我们在客户家见到的机器不外乎墙挂和座架式两种摆放方式，但以我个人观察，相同机型和购买时间相同的机器，挂墙的机器比座式的故障几率大，而且相同故障也早出1-2年，这样看来，是和温度有关的，这种情况下，我修过的机器会装两个电脑风扇，以保证在保修期内不会因温度高而返修。

2：抗腐蚀性：除了上面说的。

歌厅，靠近厨房的机器比其他的机器故障率大，而且它们的毛病都来源于接插件之间的金属表面的腐蚀，甚至还会导致双面板的铜眼腐蚀，产生这种现象的源头当然是空气质量问题了，对于这种情况的维修，本人采用用导热硅脂密封又不影响散热的方法。

当然接插件的金属要用橡皮搽搽干净。

3：几乎所有的屏都会出现黑带，亮线的问题，修这个故障第一要有维修条件，维修完成后尽量用导热硅脂涂多点在COF的模组IC上。

因为这个问题也是温度引起。

下面我再说说我经常接触到的机器和故障现象和排除方法1：上面说了，屏的问题（黑带，亮线）是最多的了，这种情况一般在没有维修条件下是做不了的，只有依靠有技术和维修条件的了。

2 ：LG V6 V7的屏组件的缓冲板是常坏件现象是满屏杂点，也有些是满屏有规律的竖条，这种故障可以更换一对缓冲板（就算一边坏，也是买一对。

人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。
