LVDS DP等显示器接口简介

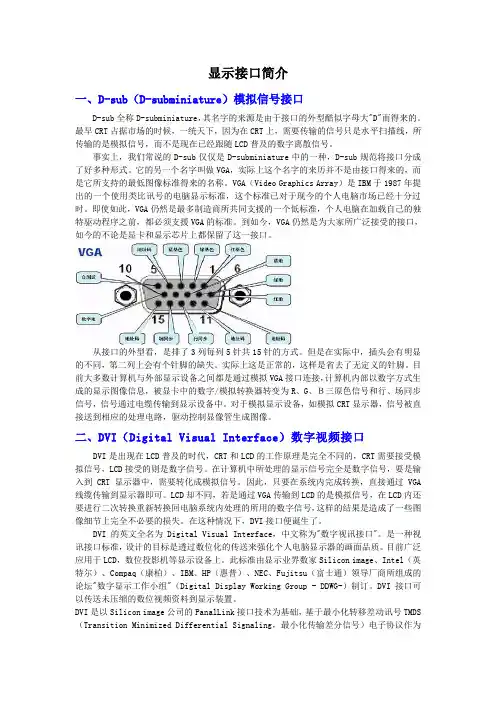

显示接口简介一、D-sub（D-subminiature）模拟信号接口D-sub全称D-subminiature，其名字的来源是由于接口的外型酷似字母大"D"而得来的。

最早CRT占据市场的时候，一统天下，因为在CRT上，需要传输的信号只是水平扫描线，所传输的是模拟信号，而不是现在已经跟随LCD普及的数字离散信号。

事实上，我们常说的D-sub仅仅是D-subminiature中的一种，D-sub规范将接口分成了好多种形式。

它的另一个名字叫做VGA，实际上这个名字的来历并不是由接口得来的，而是它所支持的最低图像标准得来的名称。

VGA（Video Graphics Array）是IBM于1987年提出的一个使用类比讯号的电脑显示标准，这个标准已对于现今的个人电脑市场已经十分过时。

即使如此，VGA仍然是最多制造商所共同支援的一个低标准，个人电脑在加载自己的独特驱动程序之前，都必须支援VGA的标准。

到如今，VGA仍然是为大家所广泛接受的接口，如今的不论是显卡和显示芯片上都保留了这一接口。

从接口的外型看，是排了3列每列5针共15针的方式。

但是在实际中，插头会有明显的不同，第二列上会有个针脚的缺失。

实际上这是正常的，这样是省去了无定义的针脚。

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

二、DVI（Digital Visual Interface）数字视频接口DVI是出现在LCD普及的时代，CRT和LCD的工作原理是完全不同的，CRT需要接受模拟信号，LCD接受的则是数字信号。

在计算机中所处理的显示信号完全是数字信号，要是输入到CRT显示器中，需要转化成模拟信号。

LVDS接口详解1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。

采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。

采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。

它是美国NS 公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB 走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。

采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。

2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。

LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。

图1所示为LVDS接口电路的组成示意图。

常见LVDS 屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS 屏，TTL 屏还是RS DS 屏？总是很难搞清出。

如何快速识别出液晶屏的接口类型则需要一些经历的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。

以下方法是个人认识，缺乏之处请大家谅解。

〔1〕TTL 屏接口样式：D6T 〔单6位TTL 〕：31扣针，41扣针。

对应屏的尺寸主要为笔记本液晶屏〔8寸，10寸，11寸，12寸〕，还有局部台式机屏15寸为41扣针接口。

S6T 〔双6位TTL 〕：30＋45针软排线，60扣针，70扣针，80扣针。

主要为台式机的14寸，15寸液晶屏。

D8T 〔单8位TTL 〕：很少见S8T 〔双8位TTL 〕：有，很少见80扣针〔14寸，15寸〕 〔2〕LVDS 屏接口样式：D6L 〔单6位LVDS 〕：14插针，20插针，14片插，30片插〔屏显基板100欧姆电阻的数量为4个〕主要为笔记本液晶屏〔12寸，13寸，14寸，15寸〕 D8L 〔单8位LVDS 〕：20插针〔5个100欧姆〕〔15寸〕S6L 〔双6位LVDS 〕：20插针，30插针，30片插〔8个100欧姆〕〔14寸，15寸，17寸〕S8L 〔双8位LVDS 〕：30插针，30片插〔10个100欧姆电阻〕〔17寸，18寸，19寸，20寸，21寸〕 〔3〕RSDS 屏接口样式:50排线，双40排线，30＋50排线。

主要为台式机〔15寸，17寸〕液晶屏。

上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS 的屏来解析一下，此款屏的型号为：LP141*3〔20针插接口〕屏接口定义在液晶屏的规格书里面都有这一个页面在屏的接口定义中我们看出液晶屏的供电为3.3这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。

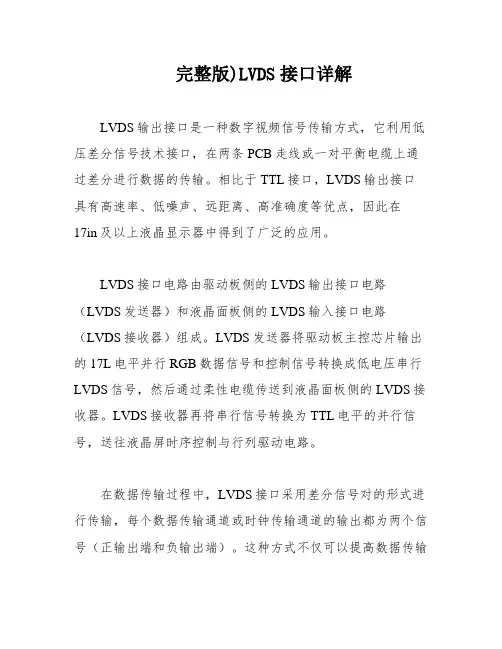

完整版)LVDS接口详解LVDS输出接口是一种数字视频信号传输方式，它利用低压差分信号技术接口，在两条PCB走线或一对平衡电缆上通过差分进行数据的传输。

相比于TTL接口，LVDS输出接口具有高速率、低噪声、远距离、高准确度等优点，因此在17in及以上液晶显示器中得到了广泛的应用。

LVDS接口电路由驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）组成。

LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过柔性电缆传送到液晶面板侧的LVDS接收器。

LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。

在数据传输过程中，LVDS接口采用差分信号对的形式进行传输，每个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）。

这种方式不仅可以提高数据传输速率，还可以减少电磁干扰和功耗，使得LVDS输出接口更加稳定可靠。

不同种类的液晶显示器的驱动板上的LVDS发送器并不相同。

有些LVDS发送器是一片或两片独立的芯片，例如DS90C383；而有些则是集成在主控芯片中，例如主控芯片gm5221内部集成了LVDS发送器。

LVDS输出接口也分为四种类型，其中第一种是单路6位LVDS输出接口。

这种接口电路采用单路方式传输，每个基色信号（即RGB三色中的其中任何一种颜色）采用6位数据（XOUT0＋、TXOUT0－，TXOUT1＋、TXOUT1－，TXOUT2＋、TXOUT2－），共18位RGB（6bit X 3（RGB3色））数据，因此也被称为18位或18bit LVDS接口。

第二种是双路6位LVDS输出接口。

在这种接口电路中，两个基色信号（例如红色和绿色）共用一条传输线，而蓝色信号则使用另一条传输线，每个基色信号采用6位数据，因此也被称为双路18位或18bit LVDS接口。

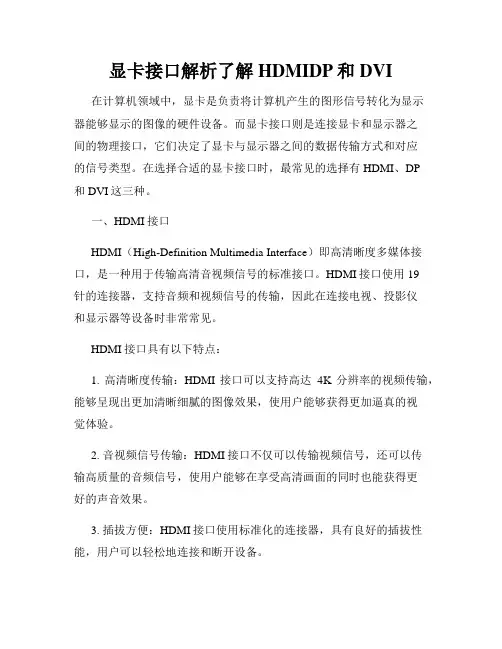

显卡接口解析了解HDMIDP和DVI 在计算机领域中，显卡是负责将计算机产生的图形信号转化为显示器能够显示的图像的硬件设备。

而显卡接口则是连接显卡和显示器之间的物理接口，它们决定了显卡与显示器之间的数据传输方式和对应的信号类型。

在选择合适的显卡接口时，最常见的选择有HDMI、DP和DVI这三种。

一、HDMI接口HDMI（High-Definition Multimedia Interface）即高清晰度多媒体接口，是一种用于传输高清音视频信号的标准接口。

HDMI接口使用19针的连接器，支持音频和视频信号的传输，因此在连接电视、投影仪和显示器等设备时非常常见。

HDMI接口具有以下特点：1. 高清晰度传输：HDMI接口可以支持高达4K分辨率的视频传输，能够呈现出更加清晰细腻的图像效果，使用户能够获得更加逼真的视觉体验。

2. 音视频信号传输：HDMI接口不仅可以传输视频信号，还可以传输高质量的音频信号，使用户能够在享受高清画面的同时也能获得更好的声音效果。

3. 插拔方便：HDMI接口使用标准化的连接器，具有良好的插拔性能，用户可以轻松地连接和断开设备。

二、DP接口DP（DisplayPort）即显示端口，是一种用于连接计算机和显示器的数字音视频接口。

DP接口最早由VESA（Video Electronics Standards Association）组织提出，并逐渐成为连接高分辨率显示器的标准接口。

DP接口具有以下特点：1. 高分辨率传输：DP接口能够支持高达8K分辨率的视频传输，对于专业的图形设计、影视剪辑和游戏玩家来说，可以提供更加精确和逼真的图像显示效果。

2. 多功能性：DP接口不仅可以传输视频信号，还支持音频传输、数据传输和供电功能等。

这意味着通过一个DP接口，用户可以实现多种功能的同时传输，提高了设备的适配性和扩展性。

3. 可拓展性：DP接口采用了多通道传输技术，能够支持多块显示器的级联连接，用户可以通过适配器或分线器等设备实现多屏幕的显示。

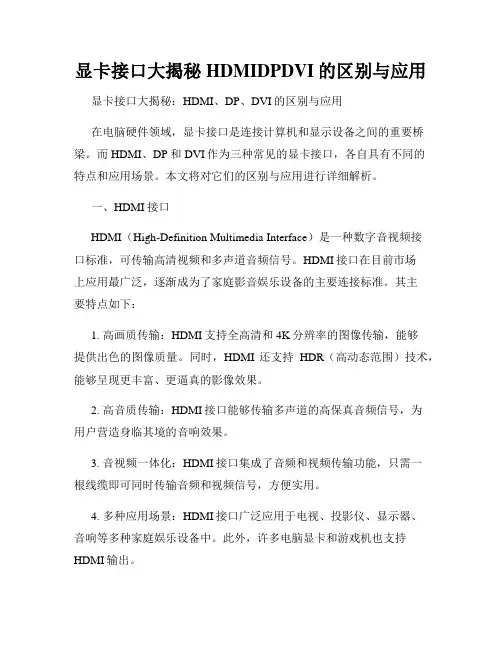

显卡接口大揭秘HDMIDPDVI的区别与应用显卡接口大揭秘：HDMI、DP、DVI的区别与应用在电脑硬件领域，显卡接口是连接计算机和显示设备之间的重要桥梁。

而HDMI、DP和DVI作为三种常见的显卡接口，各自具有不同的特点和应用场景。

本文将对它们的区别与应用进行详细解析。

一、HDMI接口HDMI（High-Definition Multimedia Interface）是一种数字音视频接口标准，可传输高清视频和多声道音频信号。

HDMI接口在目前市场上应用最广泛，逐渐成为了家庭影音娱乐设备的主要连接标准。

其主要特点如下：1. 高画质传输：HDMI支持全高清和4K分辨率的图像传输，能够提供出色的图像质量。

同时，HDMI还支持HDR（高动态范围）技术，能够呈现更丰富、更逼真的影像效果。

2. 高音质传输：HDMI接口能够传输多声道的高保真音频信号，为用户营造身临其境的音响效果。

3. 音视频一体化：HDMI接口集成了音频和视频传输功能，只需一根线缆即可同时传输音频和视频信号，方便实用。

4. 多种应用场景：HDMI接口广泛应用于电视、投影仪、显示器、音响等多种家庭娱乐设备中。

此外，许多电脑显卡和游戏机也支持HDMI输出。

二、DP接口DP（DisplayPort）接口是一种数字显示接口标准，旨在取代现有的模拟和数字接口。

DP接口虽然在市场份额上稍显逊色于HDMI，但其在一些特定应用场景中表现出了独特优势。

下面是DP接口的主要特点：1. 高传输性能：DP接口具备高带宽传输能力，能够支持多显示器级联、高刷新率以及超高分辨率显示。

2. 多显示器支持：DP接口支持多显示器级联，允许用户通过一根线缆同时连接多台显示器，并实现统一控制和图像输出。

3. 灵活连接：DP接口采用了独特的锁定机制，插拔稳固可靠。

此外，DP接口还支持热插拔功能，允许用户在电脑运行的情况下连接和断开显示设备。

4. 高性能应用：由于其高传输性能和多显示器支持，DP接口广泛应用于工作站、游戏主机以及专业图形处理等领域。

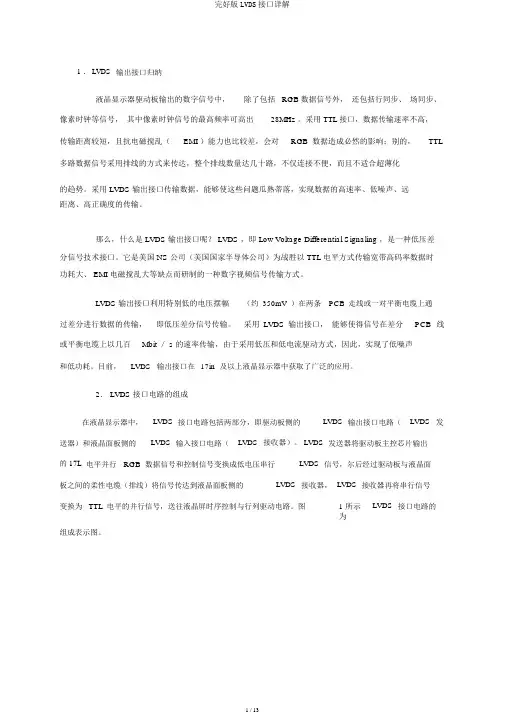

1 ． LVDS输出接口归纳液晶显示器驱动板输出的数字信号中，除了包括RGB 数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可高出28MHz 。

采用 TTL 接口，数据传输速率不高，传输距离较短，且抗电磁搅乱（EMI ）能力也比较差，会对RGB 数据造成必然的影响；别的，TTL 多路数据信号采用排线的方式来传达，整个排线数量达几十路，不仅连接不便，而且不适合超薄化的趋势。

采用 LVDS 输出接口传输数据，能够使这些问题瓜熟蒂落，实现数据的高速率、低噪声、远距离、高正确度的传输。

那么，什么是 LVDS 输出接口呢？ LVDS ，即 Low Voltage Differential Signaling ，是一种低压差分信号技术接口。

它是美国 NS 公司（美国国家半导体公司）为战胜以 TTL 电平方式传输宽带高码率数据时功耗大、 EMI 电磁搅乱大等缺点而研制的一种数字视频信号传输方式。

LVDS 输出接口利用特别低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。

采用LVDS输出接口，能够使得信号在差分PCB线或平衡电缆上以几百Mbit ／ s 的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

目前，LVDS输出接口在17in及以上液晶显示器中获取了广泛的应用。

2． LVDS 接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。

LVDS发送器将驱动板主控芯片输出的 17L电平并行RGB数据信号和控制信号变换成低电压串行LVDS信号，尔后经过驱动板与液晶面板之间的柔性电缆（排线）将信号传达到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号LVDS接口电路的变换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。

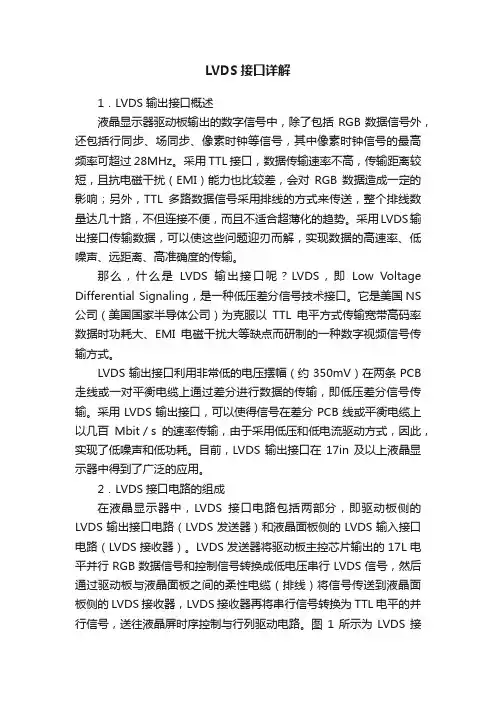

1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。

采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。

采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。

它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。

采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。

2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。

LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。

图1所示为LVDS接口电路的组成示意图。

图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。

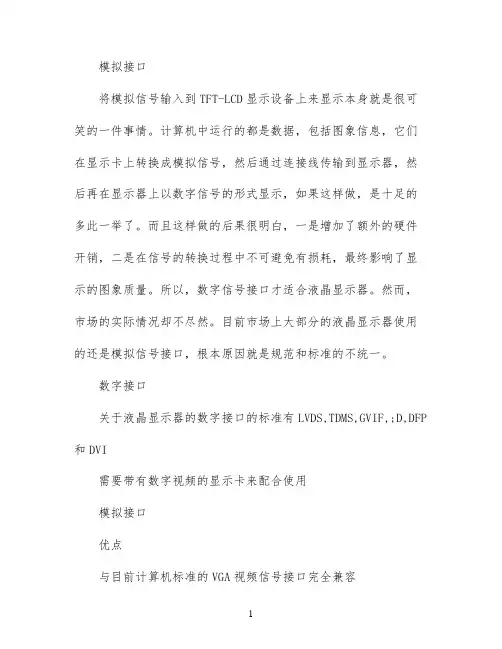

模拟接口
将模拟信号输入到TFT-LCD显示设备上来显示本身就是很可笑的一件事情。

计算机中运行的都是数据，包括图象信息，它们在显示卡上转换成模拟信号，然后通过连接线传输到显示器，然后再在显示器上以数字信号的形式显示，如果这样做，是十足的多此一举了。

而且这样做的后果很明白，一是增加了额外的硬件开销，二是在信号的转换过程中不可避免有损耗，最终影响了显示的图象质量。

所以，数字信号接口才适合液晶显示器。

然而，市场的实际情况却不尽然。

目前市场上大部分的液晶显示器使用的还是模拟信号接口，根本原因就是规范和标准的不统一。

数字接口
关于液晶显示器的数字接口的标准有LVDS,TDMS,GVIF,;D,DFP 和DVI
需要带有数字视频的显示卡来配合使用
模拟接口
优点
与目前计算机标准的VGA视频信号接口完全兼容
不需要购买特殊的显卡
缺点
为了避免像素闪烁的出现，必须作到时钟频率，向量与模拟信号的完全一致
电缆中传输的信号易受干扰
显示器内部要加入负责模数转换的电路
无法升级到数字接口。

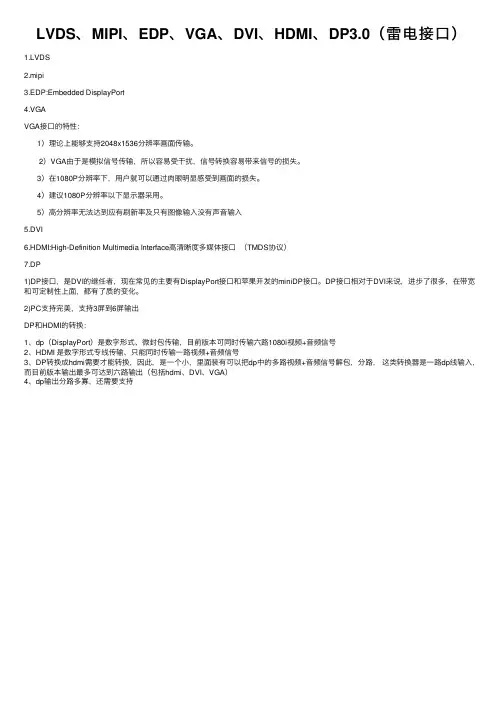

LVDS、MIPI、EDP、VGA、DVI、HDMI、DP3.0（雷电接⼝）
1.LVDS
2.mipi
3.EDP:Embedded DisplayPort
4.VGA
VGA接⼝的特性：
1）理论上能够⽀持2048x1536分辨率画⾯传输。

2）VGA由于是模拟信号传输，所以容易受⼲扰，信号转换容易带来信号的损失。

3）在1080P分辨率下，⽤户就可以通过⾁眼明显感受到画⾯的损失。

4）建议1080P分辨率以下显⽰器采⽤。

5）⾼分辨率⽆法达到应有刷新率及只有图像输⼊没有声⾳输⼊
5.DVI
6.HDMI:High-Definition Multimedia Interface⾼清晰度多媒体接⼝（TMDS协议）
7.DP
1)DP接⼝，是DVI的继任者，现在常见的主要有DisplayPort接⼝和苹果开发的miniDP接⼝。

DP接⼝相对于DVI来说，进步了很多，在带宽和可定制性上⾯，都有了质的变化。

2)PC⽀持完美，⽀持3屏到6屏输出
DP和HDMI的转换：
1、dp（DisplayPort）是数字形式、微封包传输，⽬前版本可同时传输六路1080i视频+⾳频信号
2、HDMI 是数字形式专线传输、只能同时传输⼀路视频+⾳频信号
3、DP转换成hdmi需要才能转换，因此，是⼀个⼩，⾥⾯装有可以把dp中的多路视频+⾳频信号解包，分路，这类转换器是⼀路dp线输⼊，⽽⽬前版本输出最多可达到六路输出（包括hdmi、DVI、VGA）
4、dp输出分路多寡，还需要⽀持。

常见LVDS屏接口定义讲解很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS 屏？总是很难搞清出。

如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。

以下方法是个人认识，不足之处请大家谅解。

（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。

对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。

S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。

主要为台式机的14寸，15寸液晶屏。

D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，1 9寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。

主要为台式机（15寸，17寸）液晶屏。

上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。

常见的LVDS接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 1 9：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：R B2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。

1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。

采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。

采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

那么，什么是LVDS输出接口呢？LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。

它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。

采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。

2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。

LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。

图1所示为LVDS接口电路的组成示意图。

图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。

显示器的各种接口分析今天我们聊一下显示接口，很多人一说到视频显示接口第一个想到是这样的（VGA接口）第二个想到的是这样的（HDMI接口）其实目前主流的显示器都支持很多的输入接口，不仅有上面的VGA接口、HDMI接口还有DP、DVI接口和TYPE-C接口。

目前很多公版的显卡都支持HDMI和DP两种接口，并且部分显卡还支持DVI接口。

现在主流的显示器接口齐全的话也会带着这三种接口，前面说到的VGA接口由于传输的是模拟信号，所以已经被淘汰掉了。

下面我们分别说说DP、DVI、HDMI和VGA接口，排除接口的形状不讨论，从性能上来说，性能最好的是DP，其次是HDMI，再次是DVI，最后是VGA。

需要注意的是TYPE-C接口，他不是一个单纯的视频输出接口，全称是USB Type-C，属于USB接口中的一类，除了外观的统一，Type C在数据传输上也十分快速，除了支持自家的USB 协议，还支持 DisplayPort和USB Power Delivery，也就是说不仅仅是数据传输，还兼容视频传输、充电协议。

下面分别给大家介绍一下DP、DVI、HDMI和VGA接口。

一、DP接口DP接口是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接电脑和家庭影院。

DP接口可以理解是HDMI的加强版，在音频和视频传输方面更加强悍。

如果你使用3840*2160分辨率（4K），HDMI由于带宽不足，最大只能传送30帧，DP就没有问题。

二、DVI接口DVI属于高清接口，但不带音频，也就是说，DVI视频接线只传输画面图形信号，但不传输音频信号。

目前使用DVI的设备也很少了。

最初的DVI接口只支持8bit的RGB信号传输，目前比较好的DVI接口能够传输2K画面，但也基本是极限了。

三、HDMI接口HDMI是目前最主流的高清接口，全称“高清多媒体接口”，能够支持视频和音频，如果您的显示器带有音响，就可以实现音频传输，例如液晶电视和部分支持音响的显示器就可以，特点就是支持分辨率高、接口小，支持未压缩音频流传输，协议丰富。

四大显示器接口VGA、DVI、HDMI和DP显卡上最常见的输出接口主要有四种：1.VGA (Video Graphics Array)2.DVI (Digital Visual Interface）3.HDMI (High-Definition Multimedia Interface)4.DP (Display Port)。

VGA接口-视频图形矩阵VGA接口，是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有分辨率高、显示速率快、颜色丰富等优点，支持热插拔，不支持音频传输。

VGA接口使用模拟(仿真)信号，虽然VGA一直被宣称将要被淘汰，且要替代它的HDMI，DVI，DP接口都存在了许多年，因为兼容性考虑的原因，VGA在工作中依然很常见，当使用VGA接口播放较高分辨率的视频时，图像质量可能会因电缆质量和长度而下降。

DVI接口-数码视频接口DVI接口是高清接口，但不带音频，也就是说，DVI视频接线只传输画面图形信号，但不传输音频信号。

接口形状如下图示：从上图可以看出，DVI接口，共有DVI-A、DVI-D和DVI-I三类不同类型的接口形式。

DVI接口传输具有距离过短，容易受干扰的缺点，HDMI为此应运而生。

HDMI接口-高清晰度多媒体接口HDMI接口是一种数字化视频/音频接口技术，其可同时传送音频和影音信号。

HDMI接口虽然具有种种优点，但使用HDMI接口需要支付一定的技术协议授权费用。

DP接口-显示接口DP接口是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接电脑和家庭影院。

DP接口可以理解是HDMI的加强版，在音频和视频传输方面更加强悍，而且它是免费使用的。

DP接口是视频电子标准协会推动的数字式视讯接口标准，获得多家业界巨头公司但支持，有意要取代旧有的VGA、DVI等传输接口技术，目前市场普及率还很低。

DP与HDMI在性能上没有多大区别。

如果你使用3840*2160分辨率，HDMI由于带宽不足，最大只能传送30帧，DP就没有问题。

l v d s液晶屏幕接口详解标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。

采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB 数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。

采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。

那么，什么是LVDS输出接口呢LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。

它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。

采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。

目前，LVDS输出接口在17in及以上液晶显示器中得到了广泛的应用。

2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。

LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号，送往液晶屏时序控制与行列驱动电路。
