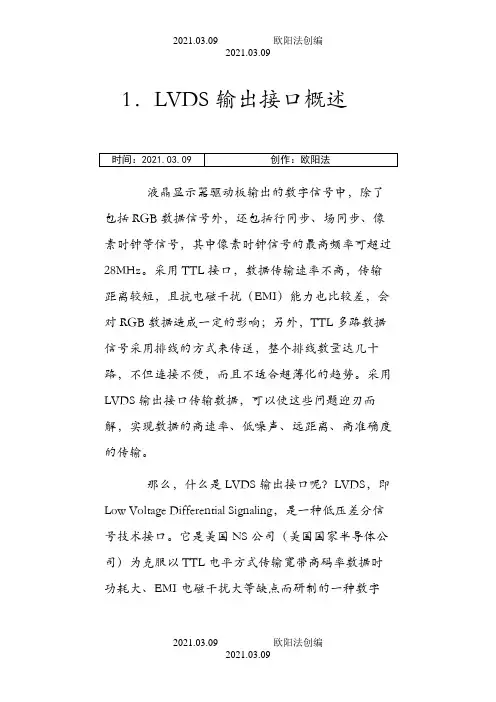

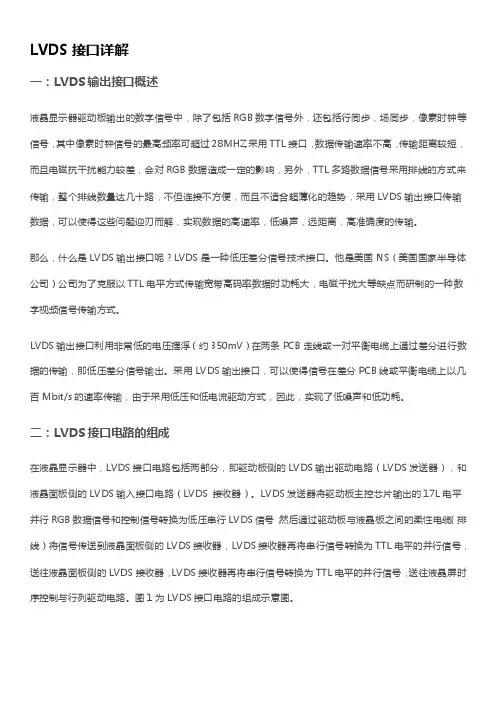

1．LVDS输出接口概述液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。
采用TTL 接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。
采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
那么，什么是LVDS输出接口呢LVDS，即Low Voltage Differential Signaling ，是一种低压差分信号技术接口。
它是美国NS公司（美国国家半导体公司）为克服以TTL 电平方式传输宽带高码率数据时功耗大、EMI 电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅（约350mV）在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。
采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit ／s 的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
目前，LVDS输出接口在17in 及以上液晶显示器中得到了广泛的应用。
2．LVDS接口电路的组成在液晶显示器中，LVDS接口电路包括两部分，即驱动板侧的LVDS输出接口电路（LVDS发送器）和液晶面板侧的LVDS输入接口电路（LVDS接收器）。
LVDS发送器将驱动板主控芯片输出的17L 电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过驱动板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL 电平的并行信号，送往液晶屏时序控制与行列驱动电路。
图1所示为LVDS接口电路的组成示意图。
图1 LVDS接口电路的组成示意图在数据传输过程中，还必须有时钟信号的参与，LVDS接口无论传输数据还是传输时钟，都采用差分信号对的形式进行传输。
所谓信号对，是指LVDS接口电路中，每一个数据传输通道或时钟传输通道的输出都为两个信号（正输出端和负输出端）。
需要说明的是，不同的液晶显示器，其驱动板上的LVDS发送器不尽相同，有些LVDS发送器为一片或两片独立的芯片（如DS90C383），有些则集成在主控芯片中（如主控芯片gm5221内部就集成了LVDS发送器）。
3．LVDS输出接口电路类型与TTL 输出接口相同，LVDS输出接口也分为以下四种类型：（l ）单路6位LVDS输出接口这种接口电路中，采用单路方式传输，每个基色（即RGB三色中的其中任何一种颜色）信号采用6位数据（XOUT＋0 、TXOUT0－，TXOUT＋1 、TXOUT1－，TXOUT＋2 、TXOUT2－），共18位RG（B 6bit X 3 （RGB3色））数据，因此，也称18位或18bit LVDS 接口。
此，也称18位或18bit LVDS 接口。
（2）双路6位LVDS输出接口这种接口电路中，采用双路方式传输，每个基色信号采用6位数据，其中奇路数据为18位，偶路数据为18位，共36位RGB数据，因此，也称36位或36bit LVDS 接口。
（3）单路8位1TL 输出接口这种接口电路中，采用单路方式传输，每个基色信号采用8位数据（XOUT0＋、TXOUT－0 ，TXOUT1 ＋、TXOUT1－，TXOUT2＋、TXOUT－2 ，TXOUT3+,TXOUT3）-，共24位RGB数据（8bit X 3），因此，也称24位或24bit LVDS 接口。
（4）双路8位1TL 输出位接口这种接口电路中，采用双路方式传输，每个基色信号采用8位数据，其中奇路数据为24位，偶路数据为24位，共48位RGB数据，因此，也称48位或48bit LVDS 接口4．典型LVDS发送芯片介绍典型的LVDS发送芯片分为四通道、五通道和十通道几种，下面简要进行介绍。
（1）四通道LVDS发送芯片图 2 所示为四通道LVDS发送芯片（DS90C365）内部框图。
包含了三个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和一个时钟信号发送通道。
图2 4 通道LVDS发送芯片内部框图4通道LVDS发送芯片主要用于驱动6bit 液晶面板。
使用四通道LVDS发送芯片可以构成单路6bit LVDS 接自电路和奇／偶双路6bit LVDS 接口电路。
（2）五通道LVDS发送芯片图 3 所示为五通道LVDS发送芯片（DS90C385）内部框图。
包含了四个数据信号（其中包括RGB、数据使能DE、行同步信号IIS 、场同步信号vs ）通道和一个时钟信号发送通道。
图3 5 通道LVDS发送芯片内部框图五通道LVDS发送芯片主要用于驱动8bit 液晶面板。
使用五通道LVDS发送芯片主要用来构成单路8bit LVDS 接口电路和奇／偶双路8bit LVDS 接口电路。
3）十通道LVDS发送芯片图4所示为十通道LVDS发送芯片（DS90C387）内部框图。
包含了八个数据信号（其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS）通道和两个时钟信号发送通道。
图4 十通道LV DS发送芯片内部框图十通道LVDS发送芯片主要用于驱动8bit 液晶面板。
使用十通道LYDS发送芯片主要用来构成奇／偶双路8bit LVDS 位接口电路。
在十通道LVDS发送芯片中，设置了两个时钟脉冲输出通道，这样做的目的是可以更加灵活的适应不同类型的LVDS接收芯片。
当LVDS接收电路同样使用一片十通道LVDS接收芯片时，只需使用一个通道的时钟信号即可；当LVDS接收电路使用两片五通道LVDS接收芯片时，十通道LYDS发送芯片需要为每个LVDS接收芯片提供单独的时钟信号。
5．LVDS发送芯片的输入与输出信号（1）LVDS发送芯片的输入信号LVDS 发送芯片的输入信号来自主控芯片，输入信号包含RGB数据信号、时钟信号和控制信号三大类。
①数据信号：为了说明的方便，将RGB信号以及数据选通DE和行场同步信号都算作数据信号。
在供6bit 液晶面板使用的四通道LVDS发送芯片中，共有十八个RGB信号输入引脚，分别是R0～R5红基色数据（6bit 红基色数据，R0为最低有效位，R5为最高有效位）六个，G0～G5绿基色数据六个，B0～B5蓝基色数据六个；一个显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS 输入引脚。
也就是说，在四通道LYDS发送芯片中，共有二十一个数据信号输入引脚。
在供8bit 液晶面板使用的五通道LVDS发送芯片中，共有二十四个RGB信号输入引脚，分别是红基色数据R0～W（8bit 红基色数据，R0为最低有效位，R7为最高有效位）八个，绿基色数据G0～G7八个，蓝基色数据B0～B7八个；一个有效显示数据使能信号DE（数据有效信号）输入引脚；一个行同步信号HS输入引脚；一个场同步信号VS输入引脚；一个各用输入引脚。
也就是说，在五通道LVDS 发送芯片中，共有二十八个数据信号输入引脚。
应该注意的是，液晶面板的输入信号中都必须要有DE信号，但有的液晶面板只使用单一的DE信号而不使用行场同步信号。
因此，应用于不同的液晶面板时，有的LVDS发送芯片可能只需输入DE信号，而有的需要同时输入DE 和行场同步信号。
②输入时钟信号：即像素时钟信号，也称为数据移位时钟（在LVDS发送芯片中，将输入的并行RGB数据转换成串行数据时要使用移位寄存器）。
像素时钟信号是传输数据和对数据信号进行读取的基准。
③待机控制信号（POWERD OW）N：当此信号有效时（一般为低电平时），将关闭LVDS发送芯片中时钟PLL锁相环电路的供电，停止IC 的输出。
④数据取样点选择信号：用来选择使用时钟脉冲的上升沿还是下降沿读取所输入的RGB数据。
有的LVDS发送芯片可能并不设置待机控制信号和数据取样点选择信号，但也有的除了上述两个控制信号还设置有其他一些控制信号。
（2）LVDS发送芯片的输出信号LVDS发送芯片将以并行方式输入的TTL 电平RGB数据信号转换成串行的LVDS信号后，直接送往液晶面板侧的LVDS接收芯片。
LVDS 发送芯片的输出是低摆幅差分对信号，一般包含一个通道的时钟信号和几个通道的串 行数据信号。
由于 LVDS 发送芯片是以差分信号的形式进行输出，因此，输出信号为两条线，一条线 输出正信号，另一条线输出负信号。
②LVDS 串行数据信号输出： 对于四通道 LVDS 发送芯片， 串行数据占用三个通道， 其数据输出信号常表示为 TXOUT ＋0 、 TXOUT0－， TXOUT ＋1 、 TXOUT －1 ， TXOUT2＋、 TXOUT2－。
对于五通道 LVDS 发送芯片，串行数据占用四个通道，其数据输出信号常表示为TXOUT ＋0 、TXOUT0－， TXOUT ＋1 、 TXOUTI －， TXOUT2＋、 TXOUT2－， TXOUT ＋3 、 TXOUT3－。
对于十通道 LVDS 发送芯片，串行数据占用八个通道，其数据输出信号常表示为 TXOUT ＋0 、 TXOUT0－， TXOUT ＋1 、 TXOUT1－， TXOUT2＋、 TXOUT2－， TXOUT ＋3 、 TXOUT3－， TXOUT4＋、 TXOUT4 －， TXOUT5＋、 TXOUT5－， TXOUT ＋6 、 TXOUT －6 ， TXOUT7＋、 TXOLT7－。
如果只看电路图，是不能从 LVDS 发送芯片的输出信号 TXOUT －、 TXOUT0＋中看出其内部到 底包含哪些信号数据，以及这些数据是怎样排列的（或者说这些数据的格式是怎样的） 。
事实上，不 同厂家生产的 LVDS 发送芯片，其输出数据排列方式可能是不同的。
因此，液晶显示器驱动板上的 LVDS 发送芯片的输出数据格式必须与液晶面板 LVDS 接收芯片要求的数据格式相同，否则，驱动板 与液晶面板不匹配。
这也是更换液晶面板时必须考虑的一个问题。
专家点拔LVDS 发送芯片在一个时钟脉冲周期内，每个数据通道都输出 常见的 8bit 数据，如图 5所示 率相同。
时钟信号的输出常表示TXCLK ＋和 TXCLK －，时钟信号占用 LVDS 发送芯片的一个通①时钟信号输出： LVDS 发送芯片输出的时钟信号频率与输入时钟信号像素时钟信号） 频 7bit 的串行数据信号，而不是图5LVDS接口电路在一个时钟脉冲周期内传输7bit 数据3) LVDS发送芯片输出信号的格式LVDS发送芯片输出信号的格式，即LVDS发送芯片输入的RGB数据，以及行同步信号HS、场同步信号VS、有效显示数据使能信号DE在各个输出通道中数据位的排列顺序。
