一 互换性概述 (1)

1.3.4 标准化的作用
标准化的影响是多方面的。
1.4 本课程的性质
本课程比较全面地讲述了机械加工中有关尺寸 公 差、形位公差、表面粗糙度、螺纹公差及技术测量 等方面的基础知识。在教学计划中，本课程是联系设 计类课程和机械制造工艺类课程的纽带，是从基础课 及其他技术基础课向专业课过渡的桥梁。 在学习本课程前，应具有一定的机械原理和机械 制图方面的知识和初步的生产实践知识。在学习本课 程时，应将本课程的学习与机械工艺类课程的学习及 生产实习相结合起来，相互促进，进一步理解和掌握 本课程的内容。
1.2.1几何量的误差和公差
误差：
公差：允许工件尺寸、几何形状和相互位 置参数的变动范围，包括尺寸公差和形 位公差。
1.2.2几何量的测量
技术测量是实现互换性的技术保证， 包括统一计量单位和计量器具的发展 。
1.3 标准与标注化
1.3.1 标准与标注化的概念 1.3.2 标准的分类与级别 1.3.3 标准化与互换性生产的关 系 1.3.4 标准化的作用
1.3.1 标准与标注化的概念
我国的标准： 1959年我国正式颁布了第一个《公差与配合》 国家标准（GB159～174－59） 1979年以来对旧的基础标准进行了两次修订： 一次是上世纪八十年代初期，（GB1800～ 1804－79、GB1182～1184－80、GB1031 －83）；另一次是九十年代中期 （GB/T1800.1－1997，GB/T1182－1996， GB/T1031－1995）
1.1.2 互换性的种类
1.按互换的程度 （1）完全互换性 完全互换是指零部件装配或更改时， 不需做任何选择、调整或修配，装配后即 可满足预定的使用要求。如螺栓、圆柱销 等标准件的装配大都属于此类情况。 特点：零件无需选择修整，即达装配要求。 装配过程简单，生产率高，对工人要求不 高，便于组织自动化装配；在各种生产类 型中都应优先采用。

三、互换性的种类
4
在不同场合，零部件互换的形式和程度有所
不同。因此，互换性可分为完全互换性和不完全 互换性两类。
完全互换性简称互换性，以零部件装配时不
需要挑选或修配为条件。例如圆柱齿轮减速器中
的齿轮、齿轮轴、输出轴、螺钉、螺母等具有完 全互换性。
不完全互换性也称为有限互换性，在零部件
装配时允许有附加的选择或调整。
10 二、标准化
标准化是指为了在一定的范围内获得最佳秩序， 对现实问题或潜在的问题制定共同使用和重复使用 的条款的活动。
标准化工作包括制定标准、发布标准、组织实施 标准和对标准的实施进行监督的全部活动过程。这 个过程是从探索标准化对象开始，经调查、实验和 分析，进而起草、制定和贯标准，而后修订标准。
性。
检测的目的不仅仅在于判断工件合格与否，还
有其积极的一面，这就是根据检测的结果，分析产 生废品的原因，以便设法减少废品，进而消除废品。
产品质量和生产率的提高，在一定程度上还有 赖于检测准确度和效率的提高。
§4 本课程的任务
ห้องสมุดไป่ตู้
16
学生在学完本课程后应达到下列要求：
① 掌握标准化和互换性的基本概念及有关的基本术语和定义；（国 标）
一般来说，对于厂际协作，应采用完全互换性； 至于厂内生产的零部件的装配，可以采用不完全互 换性。例如，减速器上使用的滚动轴承，它与厂外 产品（厂外其他零件）配合的内圈内孔部位和外圈 外圆柱表面部位应具有完全互换性，而它本身在轴 承厂内装配的零件和部位则可以不具有完全互换性。
滚动轴承（图6-1）
8
9 §2 标准化与优先数系
qr / p qrp (r 10) p 10 p / r
例如派生系列R10/3，就是从基本系列R10中，自1 以后，每逢三项取一个优先数组成的，即

§ 1-2 优先数和优先系数
• 在机械设计制造中，常常需要确定很多参数，而这些 参数往往不是孤立的，一旦选定，这个数值就会按照 一定规律，向一切有关的参数传播。例如，螺栓的尺 寸一旦确定，将会影响螺母的尺寸、丝锥板牙的尺寸、 螺栓孔的尺寸以及加工螺栓孔的钻头的尺寸等。由于 数值如此不断关联、不断传播，所以，机械产品中的 各种技术参数不能随意确定。 • 为使产品的参数选择能遵守统一的规律，使参数选择 一开始就纳入标准化轨道，必须对各种技术参数的数 值作出统一规定。《优先数和优先数系》国家标准 （GB321—80）就是其中最重要的一个标准，要求工 业产品技术参数尽可能采用它。
的误差与公差
• 例题：有一个尺寸为 10 0.018 • 在自动车床上加工1000件，设随机概率按正态分布， 分布范围和公差相等，且分布中心和公差带中心重合， 试问加工后直径在9.985到10.006之间的零件有多少？ 其它条件不变，当分布中心右移时，可能出现废品数 有多少？ • (1 )按题意画出正态分布曲线图 • (2) 求尺寸在9.985到10.006之间的概率的零件数 (835) • (3) 求当分布中心偏移6um，可能出现的废品数量(23)
标准的分类
• 标准按不同的级别颁发。我国标准分为国家标 准、行业标准、地方标准和企业标准。 • 对需要在全国范围内统一的技术要求，应当制 定国家标准，代号为GB，对没有国家标准而 又需要在全国某个行业范围内统一的技术要求， 可制定行业标准，如机械标准（JB）等；对 没有国家标准和行业标准而又需要在某个范围 内统一的技术要求，可制定地方标准或企业标 准，它们的代号分别用DB、QB表示。

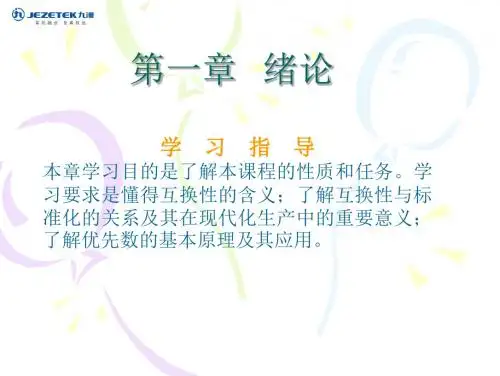

第一章
绪论
互换性的作用:建立一个初步概念
内容
• 基本要求：了解互换性的意义、标准化的概

孔 轴
轴 孔
最大间隙 Xmax =Dmax -dmin =ES-ei 最大过盈 Ymax =Dmin -dmax =EI-es
极限与配合旳基本术语及定义论
最大间隙
过盈配合
轴
最小过盈
孔
最小间隙
最大过盈 过渡配合
轴
最大过盈
最大间隙
轴
间隙配合
基本尺寸
2.2原则公差系列
一、公差等级
国标GB／T1800.3—1998将公差数值旳大小划分为20个公差等级，各 级原则公差旳代号分别以IT01、IT0、ITl、IT2、 IT3、……、 ITl7、 ITl8表达。20个公差等级中，IT01级旳精度最高，ITl8级旳精度最低。
h
c
km Js j
np
r
st
，
za z uv x y
为基本偏差
b
轴
a
2.2原则公差系列
二、基本偏差系列
3. 公差带代号
基本偏差代号，如：H、f
公差带代号构成 原则公差等级代号如：8、7
如: H8 f7 例：查表拟定φ30H8旳孔φ30p7与轴旳极限偏差，画出公差带图，并指出
配合类型
2.4配合种类旳原则化
互换性与测量技术基础
第1章 绪论
• 互换性旳概述 • 本课程旳性质和特点
绪论

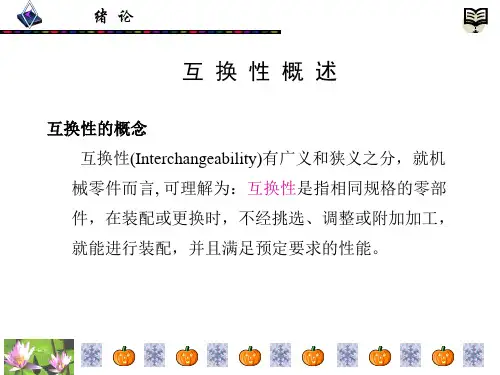

一、互换性旳概念
互换性：是指机械产品在装配旳时候，同一规格旳零件或部件能够不经 选择、不经修配、不经调整就能够确保机械产品使用性能要求 旳一种特征。
互换性旳分类： 1、完全互换 2、不完全互换
互换性旳经济意义：维修、设计、制造 机械制造中旳互换性一般涉及零件几何参数、力学性能、物理化学性能 等方面旳互换。 互换性生产旳体现：原则化

1、互换性概述①零、部件的互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配，就能装在机器上，达到规定的功能要求。

互换性，通常包括几何参数（如尺寸）和机械性能（如硬度、强度）的互换。

2.所谓几何参数，一般包括尺寸大小，几何形状（宏观、微观），以及相互的位置。

允许零件尺寸和几何参数的变动量就称为“公差”。

3.公差标准为机械的标准化，系列化，通用化提供了技术条件。

4.零部件的互换性分为完全互换和不完全互换。

不完全互换是指机器中某个零件尺寸进行配作或修配，调整。

5.米是光在真空中于1／299792458秒时间间隔内的行程长度。

第一章孔轴配合第一节1.尺寸要素：线性＋角度2.公称尺寸：由图样规范确定的理想形状要素的尺寸3、实际尺寸：是通过测量获得的尺寸。

（由于存在测量误差，所以实际尺寸并非尺寸的真值）。

4、极限尺寸极限尺寸是指允许尺寸变化的两个极限值。

最小极限尺寸和最大极限尺寸。

5、最大实体状态和最大实体尺寸最大实体状态系指孔或轴在尺寸公差范围内，具有材料量最多时的状态。

在此状态下的尺寸，称为最大实体尺寸，它是孔的最小极限尺寸和轴的最大极限尺寸的统称。

最小实体状态和最小实体尺寸定义相反。

7、作用尺寸在配合面的全长上，与实际孔内接的最大理想轴的尺寸，称为孔的作用尺寸与实际轴外接的最小理想孔的尺寸，称为轴的作用尺寸。

第二节1、尺寸偏差尺寸偏差是指某一个尺寸（实际尺寸或极限尺寸）减其公称尺寸所得的代数差。

最大极限尺寸减其基本尺寸的代数差称为上偏差（孔ES 轴es）；最小极限尺寸减其基本尺寸的代数差称为下偏差（孔EI 轴ei）；实际尺寸减其公称尺寸的代数差称为实际偏差。

极限尺寸减其公称尺寸的代数差称为极限偏差。

含极限上偏差和极限下偏差。

偏差可以为正值、负值或零值。

合格零件的实际偏差应在规定的极限偏差范围内。

2、尺寸公差尺寸公差是指允许尺寸的变动量。

公差等于最大极限尺寸与最小极限尺寸之代数差的绝对值；也等于上偏差与下偏差的代数差的绝对值。

一、互换性概述互换性：同一规格的一批零件或部件中，任取奇异，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求；互换性应该同时具备两个条件：●不需经过任何选择、修配或调整便能装配、维修更换●装配或更换后的整机能满足其使用性能要求作用：互换性是重要的生产原则和有效技术措施；不但能提高劳动生产率，也有利于减低产品成本，提高产品质量和可靠性；互换性通常包括几何参数（尺寸大小、几何形状以及相互位置关系）和机械性能（硬度、强度）的互换达到互换性并不要求相同规格的零、部件集合参数绝对相同，而是允许保持在一定的范围内变动。

互换性的分类按可换性的程度完全互换(绝对互换) 不需选择、辅助加工和修配不完全互换(相对互换) 当装配精度要求较高，为降低成本而采用其他技术手段来满足装配要求，如对机器中的某个零件的某个尺寸进行配做或进行修配、调整；公差：允许零件尺寸和几何参数的变动量二、优先数系在生产中，为了满足用户各种各样的要求，同一品种同一参数还要从大到小取不同的值，从而形成不同规格的产品系列例：普通车床加工最大直径φ320，φ400，φ500，φ630 形成产品系列•本身的零部件•加工和检验用的刀、夹、量具及机床等•使用性能✓防止数值传播的紊乱✓把产品品种的发展一开始就引向科学的标准化轨道优先数和优先数系就是对各种技术参数的数值进行协调、简化和统一的一种科学的数值标准目前我国数值分级的国家标准GB321--80优先数系的主要特征•R5系列的项值包含在R10系列之中，R10系列的项值包含在R20系列之中，R20系列的项值包含在R40系列之中，R40系列的项值包含在R80系列之中•Rr系列中的项值可按十进法向两端无限延伸，也适用于比值r/p等于整数的派生系列Rr/p•同一系列中任意相邻两优先数常用值的相对差近似不变。

其中R5系列约为60%，R10系列约为25%，R20系列约为12%，R40系列约为6%，R80系列约为3%•R10/3，R20/6，R40/12的理论等比数列十分接近于公比为2的倍数系列•标注派生系列时，除含有项值 1 的可用简化符号Rr/p外，其它的均需表明系列中含有的一个项值如R10/3(… 2.5 …)例：试写出R10/3从0.012到100的优先数系的派生数系解：该数系为0.016，0.0315，0.063，0.125，0.25，0.5，1，2，4，8，16，31.5，63第一章孔与轴的极限与配合第一节极限与配合的基本词汇1.尺寸用特定单位表示长度值的数字。

2．孔和轴 孔通常指工件的圆柱形内表面，也包 括非圆柱形内表面，即由两平行平面或切平面形成 的包容面。
二．标准和标准化
1 . 标准：对重复件事物和概念所做的统一规定。
基础标准 产品标准 按对象的特征可分： 方法标准 安全标准 环境标准
2．标准化：经济、技术、科学及管理等社会实践中，
对重复性事物和概念通过制定、发布和实施标准达 到统一，以获得最佳秩序和社会效益。
小结
