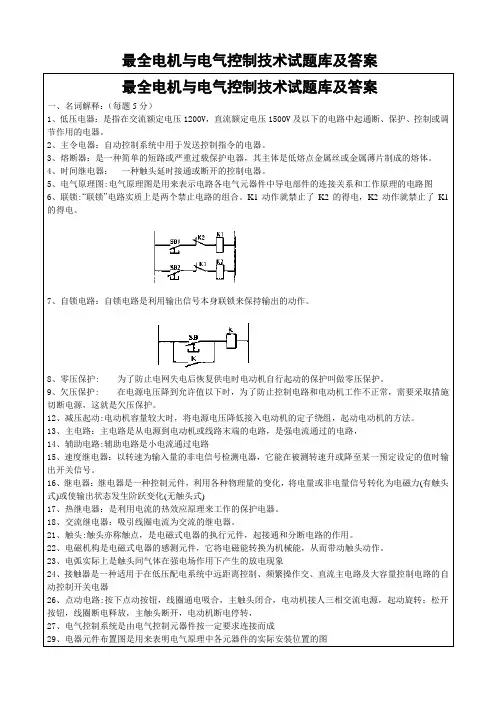

最全电机与电气控制技术试题库及答案最全电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器。

5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护: 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。

18、交流继电器：吸引线圈电流为交流的继电器。

21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。

22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统是由电气控制元器件按一定要求连接而成29、电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。

《电机与电气控制技术》一、填空题（本题30分, 每空1分）Array1.时间继电器按延时方式可分为型和型。

2.变压器的三大作用是、和。

3.异步电动机的转子可分为和两种。

4.热继电器在电路中作为保护，熔断器在电路中作为保护。

5.电磁机构一般由、、等构成6.三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速。

7.仪表用电压互感器二次侧额定电压为______Ｖ，电流互感器二次侧额定电流为_______A。

8.某4极50HZ的电动机，其三相定子磁场的速度为_____,若额定转差率为0.04，则额定速度为_____。

9.在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。

10.三相异步电动机的调速方法有调速、调速和调速等三种。

11.笼型异步电机的降压起动方法有：、、。

12.按钮用来短时间接通或断开小电流，色表示起动，色表示停止。

13.自动空气开关它是既能通断电路，又具备、、等三大保护。

二、单项选择题（共20分，每题2分）1.交流接触器的发热是主要的。

A、线圈B、铁心C、触头2.某交流接触器在额定电压380V时的额定工作电流为100A，故它能控制的电机功率约为。

A、50KWB、20KWC、100KW3.下列电器中不能实现短路保护的是。

A、熔断器B、热继电器C、空气开关D、过电流继电器4.热继电器过载时双金属片弯曲是由于双金属片的。

A、机械强度不同B、热膨胀系数不同C、温差效应5. 当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠，然后才能把仪表联接线拆开。

A、断开； B、短路； C、接地； D、接零6.保护晶闸管，可选用型熔断器？A、RLS1B、RC1AC、RT0D、RL17.变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低。

A、铜耗；B、磁滞损耗；C、涡流损耗；D、磁滞和涡流损耗8.U N、I N、ηN、cosϕN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率P N为。

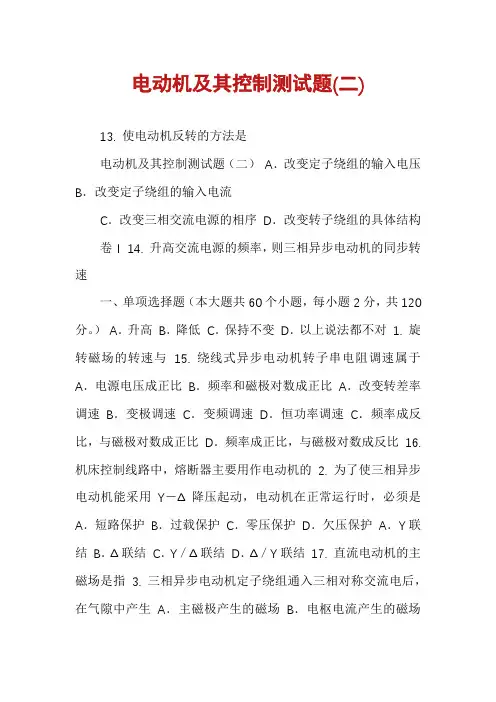

电动机及其控制测试题(二)13. 使电动机反转的方法是电动机及其控制测试题（二）A．改变定子绕组的输入电压B．改变定子绕组的输入电流C．改变三相交流电源的相序D．改变转子绕组的具体结构卷Ⅰ 14. 升高交流电源的频率，则三相异步电动机的同步转速一、单项选择题（本大题共60个小题，每小题2分，共120分。

）A．升高B．降低C．保持不变D．以上说法都不对1. 旋转磁场的转速与15. 绕线式异步电动机转子串电阻调速属于A．电源电压成正比B．频率和磁极对数成正比A．改变转差率调速B．变极调速C．变频调速D．恒功率调速C．频率成反比，与磁极对数成正比D．频率成正比，与磁极对数成反比16. 机床控制线路中，熔断器主要用作电动机的2. 为了使三相异步电动机能采用Y－Δ降压起动，电动机在正常运行时，必须是A．短路保护B．过载保护C．零压保护D．欠压保护A．Y联结B．Δ联结C．Y／Δ联结D．Δ／Y联结17. 直流电动机的主磁场是指 3. 三相异步电动机定子绕组通入三相对称交流电后，在气隙中产生A．主磁极产生的磁场B．电枢电流产生的磁场A．旋转磁场B．脉动磁场C．恒定磁场D．永久磁场C．换向极产生的磁场D．以上三者的合成4. 三相异步电动机直接起动造成的危害主要是指18. 某三相异步电动机的p＝3，接在工频380V的三相交流电源上，则其转速为A．起动电流大，使电动机绕组烧毁B．起动时功率因数低，造成很大学浪费A．3000r／min B．1500r／min C．2950r／min D．970r／min C．起动时起动转矩较低，无法带负载起动19. 三相异步电动机在哪种状态下运行时转速最高D．起动时在线路上引起较大电压降，使同一线路上的负载无法正常工作A．空载B．额定负载C．起动瞬间D．断开电源瞬间5. 三相异步电动机起动时，定子电流与转速的关系是20. 三相异步电动机起动的必要条件是（TL为负载转矩）A．转子转速越高，定子电流越大B．转子转速越高，定子电流越小A．Tst＞Tm B．Tst＞TL C．Tst ＞TN D．Tst＜TN C．定子电流与转速无关D．定子电流与转速成正比21. 远距离输电，若输送的电功率一定，则输电线上损失的功率是6. 热继电器在三相异步电动机电路中的作用是A．与输出电压成正比B．与输出电压成反比A．欠压保护B．过载保护C．短路保护D．过压保护C．与输出电压的平方成正比D．与输出电压的平方成反比7. 熔断器在三相鼠笼式异步电动机电路中作用的正确叙述是22. 旋转磁场的转速与磁极对数有关，以四极电动机为例，交流电变化一个周期时，其磁场在空A．在电路中作过载保护B．在电路中作短路保护间旋转了C．只要电路中有继电器作保护，就不需要熔断器来保护A．2周B．4周C．0.5周D．0.25周D．电动机电路中，不需要熔断器来保护23. 对称三相四线制供电电路，若端线上的一根保险丝熔断，则保险丝两端的电压为8. 两相触电时，人体承受的电压是A．线电压B．相电压A．线电压B．相电压C．跨步电压D．线电压与相电压之和C．相电压与线电压的和D．线电压的一半9. 人体的触电方式中，最为危险的是24. 某台进口的三相异步电动机额定频率为60Hz，现工作于50Hz的交流电源上，则电动机的额A．单相触电B．两相触电C．跨步电压触电D．一样危险定转速将10. 在负载转矩确定的条件下，三相鼠笼式异步电动机的输入电压下降时，定子绕组中的电流I A．有所提高B．相应降低C．大体保持不变D．不确定25. 一台电动机需要制动平稳且能量损耗小，采用的制动方法是1会A．增大B．减小C．不变D．不确定A．反接制动B．能耗制动C．回馈制动D．电容制动11. 三相电源的线电压为380V，三相异步电动机定子绕组额定电压为220V，则应采用26. 电网电压下降10%，电动机在恒定负载下工作，稳定后的状态为A．Δ联结B．Y联结C．先Y联结，后Δ联结D．先Δ联结，A．转矩减小，转速下降，电流增大B．转矩不变，转速下降，电流增大再Y联结C．转矩减小，转速不变，电流减小D．转矩不变，转速下降，电流减小12. 电动机采用降压起动是27. 异步电动机不希望空载或轻载运行的主要原因是A．因全压起动取用电源功率太大B．为了降低起动电流A．功率因数低B．定子电流大C．转速太高有危险D．这种说C．为了增大起动转矩D．为了减小各种损耗法不对电动机及其控制测试题（二）第１页28. 只要看三相异步电动机型号中的最后一个数字，就能估算出该电动机的A．转速B．转矩C．转差率D．输出功率29. 异步电动机采用Y－Δ起动，每相定子绕组承受的电压是Δ联结全压起动时的1 C．1 D．3A．B．3330. 三相异步电动机旋转磁场的旋转方向决定于三相电源的A．相位B．相序C．频率D．相位差31. 一台三相四极异步电动机，频率为50Hz，nN＝1440r／min，则转差率为A．0.04 B．0.03 C．0.02 D．0.05 32. 在电动机的继电器、接触器控制电路中，自锁环节的功能是A．保证可靠停车B．保证起动后连续运行C．兼有点动功能D．以上说法都对33. 在三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取的措施是A．保护接零B．保护接地C．保护接零或保护接地D．保护接零和保护接地A．3倍B．1倍C．1倍D．倍334. 为避免正反转控制电路中两个接触器同时得电，线路中采取的措施是A．自锁控制B．联锁控制C．位置控制D．顺序控制48. 按复合按钮时35. 正常运转的异步电动机三相定子绕组出线端任两相与电源线对调，电动机运行状态为A．常开先闭合B．常闭先断开A．反接制动B．反转运行C．常开、常闭同时动作D．常闭动作、常开不动作C．先是反接制动，后是反转运行D．先是反转运行，后是反接制动49. 热继电器中的双金属片弯曲是由于36. 为了安全用电，机床上的照明用电电压为A．机械强度不同B．热膨胀系数不同A．220V B．380V C．36V D．50V C．温差效应D．受到外力的作用37. 两个接触器控制电路的联锁保护一般采用50. 国产小功率三相鼠笼式异步电动机的转子绕组结构最广泛采用的是A．串接对方控制电器的常开触头B．串接对方控制电器的常闭触头A．铜条结构转子B．铸铝转子C．绕线式转子D．深槽式转子C．串接自己的常开触头D．串接自己的常闭触头51. 绕线式异步电动机三相转子绕组为了串接变阻器的方便，一般采用38. 三相异步电动机工作时，与三相电源直接相连的是A．Y接法B．Δ接法C．Y－Δ接法D．均可以A．定子铁心B．定子绕组C．转子绕组D．转子铁心52. 桥式起重机在下放重物时，重物能保持一定的速度匀速下滑，而不会象自由落体一样的落下，39. 直流电动机中装设换向极的目的是为了主要是电动机此时处于A．增强主磁场B．削弱主磁场A．反接制动状态B．能耗制动状态C．抵消电枢磁场D．增强电枢磁场C．回馈制动状态D．电容制动状态40. 三相异步电动机的三相定子绕组在空间位置上应彼此相差53. 三相异步电动机起动瞬间，转差率为A．60度电角B．120度电角C．180度电角D．360度电角A ．S＝0 B．S＝1 C．S＝0.02~0.06 D．S ＞1 41. 直流电动机的电刷是为了引导电流，在实际应用中应采用54. 处于电动运行状态的电动机转子转速与同步转速的关系为A．石墨电刷B．铜质电刷C．银质电刷D．铝质电刷A．n ＞n1 B．n＜n1 C．n＝n1 D．n≥n1 42. 在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的方法是55. 分相式单相异步电动机改变转向的具体方法是A．可直接按下反转起动按钮B．可直接按下正转起动按钮A．对调两绕组之一的首末端B．同时对调两绕组的首末端C．必须先按下停止按钮，再按下反转起动按钮D．都可以C．对调电源的极性D．都不对43. 有A、B两台电动机，其额定功率和额定电压均相同，但A为四极电动机，B为六极电动机，56. 单相异步电动机受脉动磁场作用时的转向取决于电动机及其控制测试题（二）第２页则它们的额定转矩TA、TB与额定转速nA、nB的正确关系为A．TA＞TB nA＜nB B．TA＜TB nA＞nB C．TA＞TB nA＞nB D．TA＜TB nA＜nB 44. 低压开关一般为A．自动切换电器B．半自动切换电器C．非自动切换电器D．自动控制电器45. 下列说法正确的是A．有人如果接触过220V的电压而没有受到伤害，则说明220V电压对他是安全电压B．220V是照明电压，不是安全电压C．如果电器设备漏电，一定发生触电D．只要有电流流过人体，人体就有感觉46. 交流接触器中短路环的作用是A．增大铁心磁通B．减缓铁心冲击C．削弱铁心磁通D．消除铁心振动47. 异步电动机采用Y－Δ降压起动，其起动转矩是Δ接法全压起动时的A．初始转向B．电源相序C．电源电压D．电动机本身57. 一台三相异步电动机，已知数据如下：75kW、三角形接法、380V、1400转／分、η＝0.8、IQIN卷Ⅱ三、技能题（本大题共6个小题，每小题5分，共30分）1. 下图为某三相异步电动机的机座接线盒，U1U2、V1V2、W1W2分别为三相绕组，U1、V1、W1为首端，现需要把定子绕组作三角形连接，请正确连线并引出电源连接线。

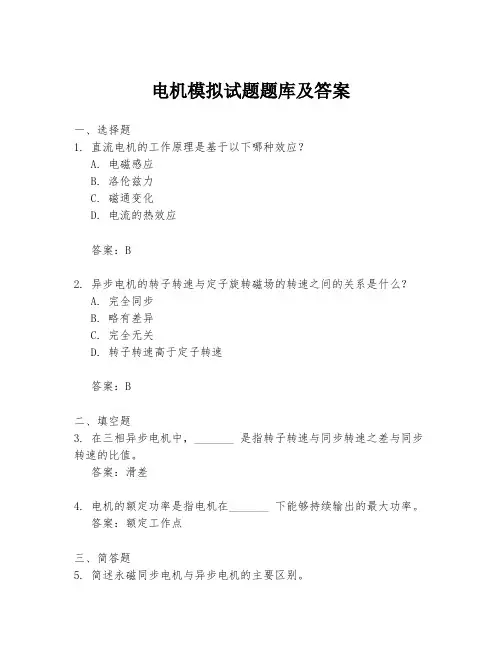

电机模拟试题题库及答案一、选择题1. 直流电机的工作原理是基于以下哪种效应？A. 电磁感应B. 洛伦兹力C. 磁通变化D. 电流的热效应答案：B2. 异步电机的转子转速与定子旋转磁场的转速之间的关系是什么？A. 完全同步B. 略有差异C. 完全无关D. 转子转速高于定子转速答案：B二、填空题3. 在三相异步电机中，_______ 是指转子转速与同步转速之差与同步转速的比值。

答案：滑差4. 电机的额定功率是指电机在_______ 下能够持续输出的最大功率。

答案：额定工作点三、简答题5. 简述永磁同步电机与异步电机的主要区别。

答案：永磁同步电机与异步电机的主要区别在于转子结构和工作原理。

永磁同步电机的转子由永磁体构成，不需要额外的励磁电流，运行效率高；而异步电机的转子是短路的绕组，需要从电网中吸取励磁电流，效率相对较低。

四、计算题6. 已知一台三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求其功率因数。

答案：功率因数可以通过以下公式计算：功率因数 = 额定功率 / （额定电压 * 额定电流 * 根号3）。

将已知数值代入公式，得到功率因数为0.48（假设功率因数为纯电阻性负载的理想情况）。

五、论述题7. 论述电机在工业自动化中的应用及其重要性。

答案：电机在工业自动化中扮演着核心角色，它们不仅提供动力，还通过精确控制实现自动化生产。

电机的广泛应用包括输送带驱动、机械臂、自动化装配线等。

电机的重要性体现在其高效率、可控性以及对生产效率和质量的直接影响。

随着技术的发展，电机控制系统越来越智能化，进一步提高了工业生产的自动化水平和生产效率。

六、案例分析题8. 某工厂使用一台三相异步电机驱动一台大型机械，电机额定功率为30kW，额定电流为50A。

在运行过程中发现电机过热，分析可能的原因。

答案：电机过热可能的原因有多种，包括但不限于：（1）过载运行，即实际负载超过了电机的额定功率；（2）电源电压异常，过高或过低都可能导致电机过热；（3）电机内部故障，如绕组短路或绝缘损坏；（4）散热不良，电机冷却系统故障或环境温度过高；（5）电机与机械连接不当，导致额外的摩擦和热量产生。

电机与电气控制技术电机与电气控制技术试卷（练习题库）1、低压电器2、主令电器3、熔断器4、时间继电器5、气原理图6、联锁7、自锁电路8、零压保护9、欠压保护10、星形接法11、三角形接法12、减压起动13、主电路14、辅助电路15、速度继电器16、继电器17、热继电器18、交流继电器19、全压起动20、电压21、触头22、电磁结构23、电弧24、接触器25、温度继电器26、电气控制系统27、变极调速28、电器元件位置图29、电器元件接线图30、变频调速31、常用的低压电器是指工作电压在交流OV以下、直流OV以下的电器。

32、选择低压断路器时，额定电压或额定电流应（）电路正常工作时的电压和电流。

33、行程开关也称O开关，可将（）信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或34、按钮常用于控制电路，O色表示起动，（）色表示停止。

35、熔断器是由（）两部分组成的。

36、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为（）37、交流接触器是一种用来O接通或分断O电路的自动控制电器。

38、交流接触器共有O个触头，其中主触头为O个，辅助触头为O个。

39、时间继电器是一种触头（）的控制电器。

40、一般速度继电器的动作转速为Or∕min,复位转速为Or∕min o41、三相异步电动机的能耗制动可以按（）原则和O原则来控制。

42、反接制动时，当电机接近于O时，应及时（）。

43、双速电动机的定子绕组在低速时是（）联结，高速时是O联结。

44、通常电压继电器O联在电路中，电流继电器O联在电路中。

45、自锁电路是利用（）来保持输出动作，又称“自保持环节”。

46、在机床电气线路中异步电机常用的保护环节有（）、（）和（）。

47、电气原理图一般分为（）和（）两部分画出。

48、电气原理图一般由（）和（）组成83、直流电源用O线画出84、原理图中的各电器元件只画出其O部件85、原理图中的各电器触点按O画出86、原理图中线路连接点用O标出87、原理图中电器元件的数据和型号一般用O写字体标注88、电器元件布置图中，体积大的放在（）方89、安装接线图的电器元件的图形应与电气原理图标注O90、O和（）统称电气的联琐控制91、低压电器按操作方式分为（）和（）92、电磁结构是电磁式电器的O元件93、电磁线圈按电压种类分为（）和（）两种94、电磁线圈按与电路连接方式分（）和（）连种95、触头的形式有O三种96、触头按原始状态分O两种97、触头按控制电路分O两种98、O在接通和断开电路时有利于灭弧99、动静触点间存在的电阻称O100、接触器主要用于自动控制OIOK 接触器的触头有O两种102、接触器的额定通断能力是指主触头在规定条件下可靠O的电流值103、接触器的额定电压是指主触头（）的电压值104、线圈额定电压指线圈O的电压105、接触器允许操作频率是指在每小时内允许的O频率。

机电模拟试题及参考答案一、选择题（每题2分，共20分）1. 电动机的工作原理是基于以下哪种物理效应？A. 电磁感应B. 静电效应C. 磁化D. 热电效应2. 在自动控制系统中，开环控制系统与闭环控制系统的主要区别在于：A. 控制精度B. 系统成本C. 反馈信号D. 控制器类型3. 以下哪个不是机械传动的类型？A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动4. PLC（可编程逻辑控制器）的主要应用领域是：A. 家用电器B. 工业自动化C. 通信设备D. 医疗设备5. 伺服电机与普通电机的主要区别在于：A. 转速B. 精度C. 体积D. 功率6. 以下哪个不是传感器的类型？A. 温度传感器B. 压力传感器C. 光敏传感器D. 声音传感器7. 工业机器人的自由度是指：A. 机器人的关节数B. 机器人的运动方向数C. 机器人的控制轴数D. 机器人的重量8. 以下哪个不是数控机床的特点？A. 高精度B. 高效率C. 操作复杂D. 易于编程9. 液压系统的主要组成部分不包括：A. 泵B. 执行器C. 控制器D. 传感器10. 以下哪个是机械设计中的基本原则？A. 经济性B. 舒适性C. 安全性D. 所有选项都是二、填空题（每空1分，共10分）1. 根据牛顿第三定律，作用力与反作用力大小________，方向________。

2. 机械能守恒定律表明，在没有外力作用的情况下，一个系统的总机械能________。

3. 伺服电机的控制方式通常包括开环控制和________。

4. PLC的输入/输出接口可以连接各种类型的________和执行器。

5. 工业自动化中，传感器的主要作用是将________转换为电信号。

三、简答题（每题10分，共20分）1. 简述什么是机电一体化，并说明其在现代工业中的重要性。

2. 解释什么是PID控制器，并简述其在自动控制系统中的应用。

四、计算题（每题15分，共30分）1. 给定一个直流电动机，其额定功率为10kW，额定电压为220V，求其额定电流。

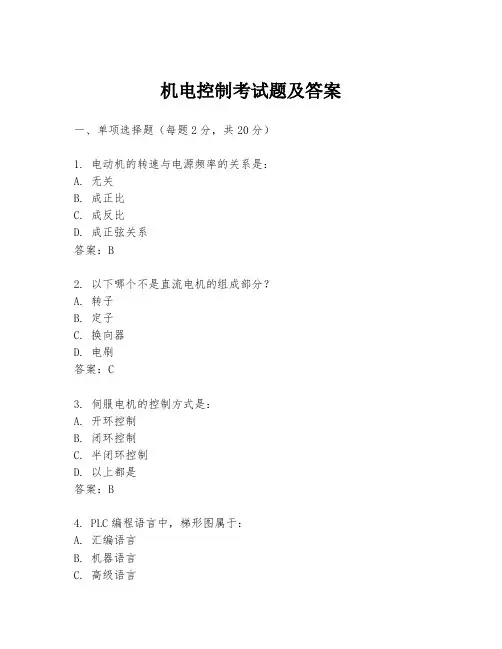

机电控制考试题及答案一、单项选择题（每题2分，共20分）1. 电动机的转速与电源频率的关系是：A. 无关B. 成正比C. 成反比D. 成正弦关系答案：B2. 以下哪个不是直流电机的组成部分？A. 转子B. 定子C. 换向器D. 电刷答案：C3. 伺服电机的控制方式是：A. 开环控制B. 闭环控制C. 半闭环控制D. 以上都是答案：B4. PLC编程语言中，梯形图属于：A. 汇编语言B. 机器语言C. 高级语言D. 流程图语言答案：D5. 以下哪个不是传感器的类型？A. 温度传感器B. 压力传感器C. 声音传感器D. 颜色传感器答案：C6. 以下哪个不是电气控制线路的组成部分？A. 电源B. 负载C. 导线D. 电阻答案：D7. 电磁阀的工作原理是：A. 通过电磁铁吸引或释放阀芯B. 通过压缩空气控制阀芯C. 通过液压控制阀芯D. 通过机械力控制阀芯答案：A8. 在PLC中，输出继电器的缩写是：A. I/OB. O/PC. I/PD. M/R答案：B9. 以下哪个不是步进电机的特点？A. 精确控制B. 可变速C. 需要反馈D. 响应速度快答案：C10. 伺服电机和步进电机的主要区别在于：A. 价格B. 控制精度C. 应用领域D. 以上都是答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是PLC的特点？A. 可靠性高B. 编程简单C. 灵活性强D. 体积大答案：ABC2. 传感器的作用包括：A. 检测B. 转换C. 放大D. 控制答案：AB3. 以下哪些是直流电机的控制方式？A. 电压控制B. 电流控制C. 速度控制D. 位置控制答案：ABC4. 以下哪些是伺服电机的优点？A. 高精度B. 高响应速度C. 高扭矩D. 低噪音答案：ABCD5. 以下哪些是电磁阀的常见故障？A. 线圈烧坏B. 阀芯卡死C. 密封圈老化D. 电源不稳定答案：ABC三、判断题（每题2分，共10分）1. 直流电机的转速可以通过改变电源电压来调整。

,.6级电机与电气控制技术试题库及答案一、名词解说：（每题 5 分）四、选择：（每题 3 分）1、以下元件中，开关电器有A。

(C)A 、组合开关B、接触器C、行程开关D、时间继电器2、以下元件中，主令电器有A。

(C)A 、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是C。

(C)A 、控制行程B、控制速度C、短路或严重过载4、低压断路器的型号为DZ10-100 ，其额定电流是B。

(B)A 、10A B、 100A C、 10~100A D 、大于 100AD、弱磁保护5、接触器的型号为 A 、10ACJ10-160 ，其额定电流是B、 160AC、 10~160AB。

(B)D 、大于160A6、沟通接触器的作用是 A 、屡次通断主回路C、保护主回路A。

(C)B 、屡次通断控制回路D 、保护控制回路7、沟通接触器在不一样的额定电压下，额定电流A 、同样B 、不同样C、与电压没关B。

(A)D、与电压成正比8、下面D不是接触器的构成部分。

(B)A 、电磁机构B、触点系统C、灭弧装置9、时间继电器的作用是D。

(C)A 、短路保护B 、过电流保护C、延时通断主回路 D 、延时通断控制回路D 、脱扣机构10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将B。

(A)A 、延时触头反转180°B 、电磁系统反转180°C、电磁线圈两头反接 D 、活塞反转180°11、通电延不时间继电器的线圈图形符号为B。

(C)A、B、C、D、12、延时断开常闭触点的图形符号是B。

(C)A、B、C、D、13、通电延不时间继电器，它的延时触点动作状况是A。

(A)A、线圈通电时触点延时动作，断电时触点刹时动作B、线圈通电时触点刹时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点刹时动作,.D、线圈通电时触点不动作，断电时触点延时动作14、断电延不时间继电器，它的延时触点动作状况是B。

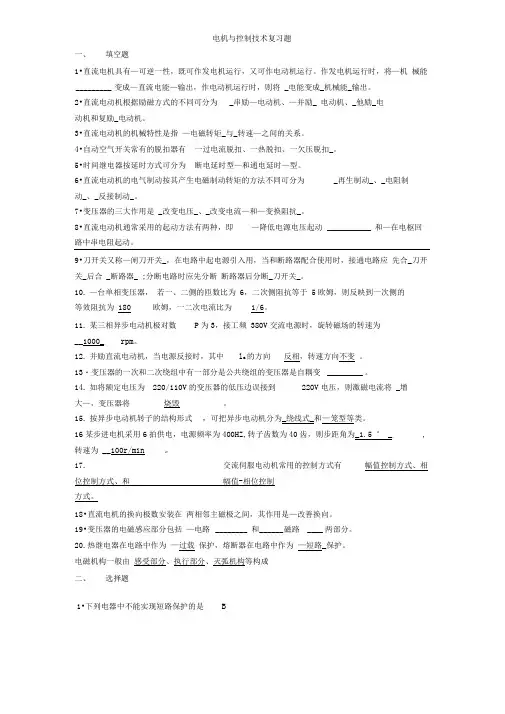

电机与控制技术复习题一、填空题1•直流电机具有—可逆一性，既可作发电机运行，又可作电动机运行。

作发电机运行时，将—机械能_________ 变成—直流电能—输出，作电动机运行时，则将 _电能变成_机械能_输出。

2•直流电动机根据励磁方式的不同可分为_串励—电动机、—并励_ 电动机、_他励_电动机和复励_电动机。

3•直流电动机的机械特性是指—电磁转矩_与_转速—之间的关系。

4•自动空气开关常有的脱扣器有一过电流脱扣、一热脱扣、一欠压脱扣_。

5•时间继电器按延时方式可分为断电延时型—和通电延时—型。

6•直流电动机的电气制动按其产生电磁制动转矩的方法不同可分为_再生制动_、_电阻制动_、_反接制动_。

7•变压器的三大作用是 _改变电压_、_改变电流—和—变换阻抗_。

8•直流电动机通常采用的起动方法有两种，即—降低电源电压起动___________ 和—在电枢回路中串电阻起动。

9•刀开关又称—闸刀开关_，在电路中起电源引入用，当和断路器配合使用时，接通电路应先合_刀开关_后合 _断路器_ ;分断电路时应先分断断路器后分断_刀开关_。

10.—台单相变压器，若一、二侧的匝数比为6，二次侧阻抗等于5欧姆，则反映到一次侧的等效阻抗为180 欧姆，一二次电流比为1/6。

11.某三相异步电动机极对数P为3，接工频380V交流电源时，旋转磁场的转速为__1000_ rpm。

12.并励直流电动机，当电源反接时，其中l a的方向反相，转速方向不变。

13・变压器的一次和二次绕组中有一部分是公共绕组的变压器是自耦变_________ 。

14.如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将 _增大—，变压器将烧毁。

15.按异步电动机转子的结构形式，可把异步电动机分为_绕线式_和—笼型等类。

16某步进电机采用6拍供电，电源频率为400HZ,转子齿数为40齿，则步距角为_1.5 ° _ , 转速为__100r/min 。

电机控制技术复习题答案一、单项选择题1. 电机控制技术中，以下哪个不是直流电机的控制方式？A. 电压控制B. 电流控制C. 速度控制D. 位置控制答案：D2. 在交流电机控制中，以下哪个是常用的控制方法？A. 变频控制B. 变压控制C. 变流控制D. 变速控制答案：A3. 电机的启动电流通常是多少倍的额定电流？A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案：B4. 电机控制中，PID控制器的I代表什么？A. 比例B. 积分C. 微分D. 积分微分答案：B二、多项选择题1. 电机控制技术中，以下哪些属于电机的基本参数？A. 额定电压B. 额定电流C. 额定转速D. 额定功率答案：ABCD2. 电机控制技术中，以下哪些是常用的电机类型？A. 直流电机B. 交流电机C. 步进电机D. 伺服电机答案：ABCD三、判断题1. 电机的效率是指电机输出功率与输入功率的比值。

（对）2. 电机的功率因数是衡量电机效率的一个重要指标。

（对）3. 电机的启动电流总是大于其额定电流。

（对）4. 电机的转速与电源频率成正比。

（错）四、简答题1. 简述电机控制技术中，变频控制和变压控制的区别。

答：变频控制是通过改变电源频率来调整电机的转速，而变压控制是通过改变电源电压来调整电机的转速。

变频控制可以更精确地控制电机的转速，适用于需要精确控制转速的场合。

2. 阐述PID控制器在电机控制中的应用。

答：PID控制器在电机控制中用于实现对电机转速、位置等参数的精确控制。

通过比例、积分、微分三个环节的调节，PID控制器可以减少系统的超调和振荡，提高系统的稳定性和响应速度。

五、计算题1. 已知电机的额定功率为10kW，额定电压为380V，求电机的额定电流。

答：根据功率公式P=UI，可得电机的额定电流I=P/U=10000/380≈26.32A。

2. 已知电机的额定转速为1500r/min，求其对应的同步转速。

答：同步转速n_s=60f/p，其中f为电源频率，p为电机极对数。

电机原理及运行模拟试题（附参考答案）一、单选题（共40题，每题1分，共40分）1、变压器短路试验不能测取(____)。

A、短路电抗B、短路电阻C、短路阻抗D、励磁阻抗正确答案：D2、变压器的铁心一般用(____)叠装而成。

A、铜片B、硅钢片C、铁片D、铝片正确答案：B3、感应电动机的转子转速一定(____)定子旋转磁场的转速。

A、略大于B、小于C、等于D、大于正确答案：B4、同步发电机电枢绕组匝数增加时，同步电抗（___）。

A、不确定B、不变C、增大D、减小正确答案：C5、感应电动机起动时，转差率等于(____)。

A、1B、SmC、0.5D、0正确答案：A6、电压互感器运行时相当于一台降压变压器的(____)运行。

A、额定C、空载D、负载正确答案：C7、电源频率增加时，变压器绕组的感应电动势(____)。

A、先增加再减小B、减小C、增加D、不变正确答案：C8、衡量电动机起动性能的好坏，主要看(____)、起动转矩倍数两个性能指标。

A、起动电流倍数B、起动设备的可靠性C、起动设备的简易性D、起动时间正确答案：A9、一台三相变压器Y，y连接，二次侧线电动势滞后于一次侧线电动势120度，则变压器的连接组号为(____)。

A、4B、6C、8D、2正确答案：A10、只适用于绕线式感应电动机调速的方法是(____)。

A、定子回路串电阻调速B、转子回路串电阻调速C、变频调速D、变极调速正确答案：B11、汽轮发电机均采用(____)式的转子。

A、鼠笼式B、绕线式C、凸极式正确答案：D12、变压器(____)试验时，电源电压加在低压侧。

A、负载B、短路C、空载D、二次侧正确答案：C13、一台三相感应电动机，转差率为0.03，电磁功率100kW，转子总机械功率为(____)kW。

A、97B、3C、4D、96正确答案：A14、同步电机的额定电压是指(____)。

A、定子绕组的额定线电压B、转子绕组的额定相电压C、转子绕组的额定线电压D、定子绕组的额定相电压正确答案：A15、考虑饱和时，变压器空载电流的波形为(____)。

控制电机试题及答案
一、选择题
1. 控制电机的基本功能是什么？
A. 转换能量
B. 传递信息
C. 控制运动
D. 测量温度
2. 步进电机的控制方式是：
A. 模拟控制
B. 数字控制
C. 脉冲控制
D. 频率控制
3. 伺服电机与步进电机的主要区别在于：
A. 精度
B. 体积
C. 重量
D. 价格
二、填空题
4. 控制电机按照控制方式可以分为________和________。

5. 直流伺服电机的工作原理是________，通过改变________来控制电机的转速。

三、简答题
6. 简述控制电机在工业自动化中的应用。

四、计算题
7. 已知直流伺服电机的额定功率为100W，额定电压为24V，求其额定电流。

五、论述题
8. 论述步进电机的工作原理及其优缺点。

答案：
一、选择题
1. C
2. C
3. A
二、填空题
4. 步进电机，伺服电机
5. 电磁感应，电机两端电压
三、简答题
6. 控制电机在工业自动化中主要用于精确控制机械设备的运动，如机器人手臂、传送带、数控机床等，实现自动化生产线的高效、精准作业。

四、计算题
7. 额定电流 = 额定功率 / 额定电压= 100W / 24V ≈ 4.17A
五、论述题
8. 步进电机工作原理是通过接收脉冲信号来控制电机的转动角度，每接收一个脉冲信号，电机转动一个固定的角度。

其优点是控制简单、定位精度高、无累积误差。

缺点是转速较低，噪音较大，不适合高速运行。

河南省职业学校2005年对口升学模拟考试（四）机电与机制类专业综合课试卷机械设备控制技术(100分)一.填空：(每空2分，共24分)1.低压电器按动作方式，通常分为 电器和 电器。

2.自动开关是一种既有 ，又能进行 电压电器。

3.常用的机械制动方法有 制动和 制动。

4.PLC 的输入部分是PLC 与 相连接的组件。

5.用万用表检测线路的两种方法是 测量法和 测量法。

6.CPMIA-20的指令包括 和 两大类。

7.机械制动是利用 对传动主轴进行制动。

二.判断题：（每小题2分，共20分，正确的在括号内打“√”，错误的打“×”。

）1.电路中各电器触点所处的状态都是按电磁线圈未通电或电器未受外力作用的常态画出的。

（ ）2.熔断器既有短路保护，又有过载保护作用。

（ ）3.接触器的主触点与辅助触点在适用时可相互替换。

（ ）4.接触器的触点分断电弧时，生产的黑色氧化膜应及时锉掉。

( )5.热继电器在电路中可起短路和过载保护作用。

（ ）6.电器控制原理图中，同一电器线圈其触点必须画在一起。

（ ）7.在具有自锁的电动机控制线路中，如果自锁触点不起作用，电动机的控制就变为点动控制。

（ ）8.三相异步电动机变极调速时，极数越多，转速越高。

（ ）9.X62W 万能铣床中，操作变速手柄进行变速时，主轴会自动停转。

( )10.CM6132普通车床控制线路中，时间继电器KT 的动合触点闭合，电磁离合器YC 就制动。

（ ）三.选择题：（每小题2分，共16分，每小题的选项中只有一个答案是正确的，将正确答案的序号填在题后的括号内。

）1.下列不属于低压控制电器的是（ ）A.接触器B.组合开关C.继电器D.主令电器2.铁壳开关壳的额定电流壳选择电动机额定电流的（ ）倍。

A.1.5B.2C.33.低压自动开关中的热脱扣器承担（ ）保护作用。

A.过流B.过载C.失电 D .失压4.当一个过程在输入发生变化时，只需执行一次的场合用（ ）指令。
