驱动电机控制技术技术试卷(B)答案

新能源汽车驱动电机技术-题库1、磁体上磁性最强的两端称为（）。

A、磁极B、磁通C、磁路D、磁阻答案： A2、表示驱动电机、驱动电机控制器或驱动电机系统的转速、转矩、功率、效率、电压、电流等参数间的关系的是（）。

A、额定电压B、最高工作电压C、输入输出特性D、持续转矩答案： C3、在自感现象中产生的感应电动势，称为（）。

A、互感电动势B、自感电动势C、电压D、电源答案： B4、（）是指通入直流电而产生机械运动的电动机。

A、直流电动机B、交流感应电动机C、异步电动机D、开关磁阻电动机答案： A5、人们通过铁屑在磁场的作用下形成的图案，即用一组闭合的曲线来描述这种磁场。

这种形象地描绘磁场的曲线，称为（）。

A、磁导率B、磁阻C、磁感线D、磁通答案： C6、高速电动机的转速一般为（）。

A、 1000~3000r/minB、 3000~6000r/minC、 6000~10000r/minD、 10000~15000r/min答案： D7、（）是新能源汽车的调速和转向等动力控制系统的关键技术。

A、功率变换技术B、新型材料技术C、汽车智能技术D、汽车网联技术答案： A8、中速电动机的转速一般为（）。

A、 1000~3000r/minB、 3000~6000r/minC、 6000~10000r/minD、 10000~15000r/min答案： C9、如负载为同步电动机时，通过控制励磁电流使负载呈现容性，可以实现（）。

A、器件换相B、电网换相C、负载换相D、强迫换向答案： C10、（）以霍尔效应为工作基础，一般是由霍尔元件和其附属电路组成的集成传感器，用它可以检测磁场变化。

A、空气流量传感器B、光电编码器C、旋转变压器D、霍尔传感器答案： D11、下列部件中，哪个是电动汽车的关键部件？A、雨刮器B、座椅调节电机C、驱动电机D、阅读灯答案： C12、电机和变压器中所使用的铁磁材料相对导磁率一般在（）。

A、 1000～2000B、 2000～80000C、 80000～120000D、 120000～100000答案： B13、磁极之间的相互作用力是通过磁极周围的（）传递的。

电机与电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力（有触头式）或使输出状态发生阶跃变化（无触头式）17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

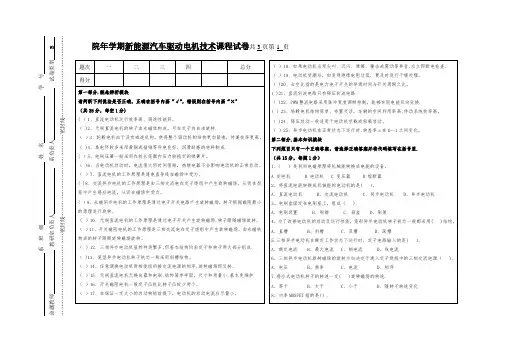

共6页，第1页共6页，第2页班级：_______________ 姓名：_______________ 学号：_______________密------------------------封-----------------------线------------------------外------------------------不------------------------准------------------答-----------------题《新能源汽车驱动电机系统检修》期末试卷202 - 202 学年第 学期（B 卷，闭卷） 时间： 100分钟分）1.驱动电机系统可通过有效的控制策略将动力电池提供的直流电转化为交流电，实现电机的正转以及反转控制。

2.驱动电机控制器即控制动力电源与驱动电机之间能量传输的装置，由控制信号接口电路、驱动电机控制电路和驱动电路组成。

3.电机驱动系统是电动汽车的核心组成部分，其主要由电机、功率变换器、电机控制器和动力电池构成。

4. 混合动力汽车是由两种或两种以上的动力来驱动的，当前大多数的油电混合动力汽车主要由内燃机的热能和电力两种动力进行驱动。

5. 并联式混合动力驱动单元中车辆的驱动力由电机和发动机同时或单独供给。

6.纯电动汽车电机的布置可以分为前置、中置和后置，驱动形式可以分为前驱、后驱和四驱。

7.三相交流异步电机的种类繁多，但结构基本相同。

三相交流异步电机主要由定子、转子和气隙 3部分构成。

8.旋转变压器是一种电磁式传感器，又称同步分解器 。

二、单选题（本大题共10小题，每小题2分，共20在每小题列出的选项中只有一个是符合题目要求的，请将其选项填写在对应题号的答题框内。

1.用万用表低阻挡分别测试定子各组线圈两两之间应该( ) A.全部导通 B.全部断开 C.有20Ω 的电阻 D.以上选项都不对2. 在测量交流异步电机的三相绕组通断时选用万用表( ) A.电压挡位 B.电流挡位 C.电阻挡位 D.以上选项都不对3.在测量交流异步电机的三相绕组绝缘电阻时严格来说要选用( ) A.电流表 B.兆欧表 C.万用表 D.以上选项都不对4.在拆卸接插件时不能直接使劲拔否则会拉松端子或引线造成高速行驶时( )信号异常A.A/BB.EBDC.ABSD.以上选项都不对 5.与电机连接的减速器的机油一般首保最好( )ｋｍ 左右更换A. 500B.1500C. 3000D.以上选项都不对6.中小型异步电机的气隙为（）。

电机驱动技术试题及答案一、选择题1. 电机驱动技术中，以下哪种电机类型不属于直流电机？A. 永磁直流电机B. 串励直流电机C. 异步交流电机D. 并励直流电机答案：C2. 电机的转速与什么因素成正比？A. 电压B. 电流C. 频率D. 转矩答案：A3. 以下哪个参数不是电机驱动系统的主要性能指标？A. 效率B. 响应时间C. 功率因数D. 颜色答案：D二、填空题4. 电机驱动技术中，______是指电机在没有负载的情况下，所能达到的最高转速。

答案：空载转速5. 电机的______是指电机在额定工作点下，输出功率与输入功率的比值。

答案：效率6. 在电机控制系统中，PWM（脉宽调制）技术常用于______电机的转速控制。

答案：直流三、判断题7. 电机的额定功率是指电机在额定工作条件下，能够持续输出的最大功率。

（）答案：√8. 电机的额定电压和额定电流是固定的，与电机的负载无关。

（）答案：×9. 电机的启动电流通常比正常工作电流要大。

（）答案：√四、简答题10. 简述电机驱动技术中的矢量控制方法的基本思想。

答案：矢量控制方法，又称为场定向控制，其基本思想是通过数学变换，将电机的控制问题转化为直流电机的控制问题，从而简化控制算法，提高控制性能。

具体做法是将电机的三相电流分解为与转子磁场正交的两个分量，通过控制这两个分量的大小和方向，实现对电机转速和转矩的精确控制。

11. 描述电机驱动系统中的PID控制器的工作原理。

答案：PID控制器是一种常见的反馈控制器，其工作原理是通过比较系统的输出（电机的转速或位置）与期望的设定值之间的偏差，然后根据比例（P）、积分（I）和微分（D）三个参数的加权和来计算控制量。

其中，比例项负责减小偏差，积分项负责消除稳态误差，微分项负责提高系统的响应速度。

通过调整这三个参数，可以优化系统的控制性能。

五、计算题12. 已知一台直流电机的额定电压为220V，额定电流为5A，额定转速为1500rpm。

电机驱动技术期末复习题答案一、单项选择题1. 电机驱动技术中，直流电机的控制方式是（）。

A. 恒功率控制B. 恒速控制C. 恒转矩控制D. 恒电流控制答案：C2. 交流电机的转子类型中，属于同步电机的是（）。

A. 笼型转子B. 绕线转子C. 鼠笼转子D. 磁滞转子答案：B3. 电机的额定功率是指电机在（）下能够长期运行的最大功率。

A. 额定电压B. 额定电流C. 额定频率D. 额定转速答案：A4. 电机的效率是指（）。

A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 额定功率与实际功率之比D. 额定功率与输入功率之比答案：A5. 电机的启动方式中，星-三角形启动适用于（）。

A. 直流电机B. 交流异步电机C. 同步电机D. 步进电机答案：B二、多项选择题6. 电机驱动技术中，下列属于电机控制参数的有（）。

A. 转速B. 电流C. 电压D. 功率答案：A, B, C7. 电机的调速方式包括（）。

A. 变压调速B. 变阻调速C. 变频调速D. 变流调速答案：A, C8. 电机的保护措施通常包括（）。

A. 过载保护B. 短路保护C. 过热保护D. 过压保护答案：A, B, C, D三、判断题9. 电机的额定电流是指电机在额定工作状态下的最大电流。

（）答案：正确10. 电机的额定转速是指电机在额定工作状态下的最小转速。

（）答案：错误四、简答题11. 请简述电机启动时的电流特性。

答案：电机启动时，由于转子尚未达到正常运行速度，其内部的电磁场尚未建立，因此启动电流通常远大于额定电流，以提供足够的力矩使电机加速到正常运行状态。

12. 什么是电机的过载保护，它的作用是什么？答案：电机的过载保护是一种安全措施，用于防止电机因长时间超负荷运行而损坏。

当电机的负载超过其额定负载时，过载保护装置会自动切断电源，以保护电机不受损害。

五、计算题13. 假设一台电机的额定功率为10kW，额定电压为220V，求其额定电流。

06级电机与电气控制技术试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。

(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。

(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。

(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。

(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。

(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。

(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。

(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。

(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。

(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。

(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。

(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。

(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为6.8A，则动作范围应选用 D 。
