第_七_章__磁电式传感器
- 格式：ppt
- 大小：16.56 MB
- 文档页数：39
下载文档原格式
合集下载
_传感器习题及部分解答(shb).
传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。
2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。
3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。
4. 测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。
5．二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。
2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。
作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、选择、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。
直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。
2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。
3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。
4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。
5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。
7、二、计算分析题1 说明电阻应变测试技术具有的独特优点。
(1)这类传感器结构简单，使用方便，性能稳定、可靠；(2)易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3)灵敏度高，测量速度快，适合静态、动态测量；(4)可以测量各种物理量。
传感器原理及工程应用答案
传感器原理及工程应用答案1—1:测量的定义,答:测量是以确定被测量的值或获取测量结果为目的的一系列操作。
所以, 测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。
1—2:什么是测量值的绝对误差、相对误差、引用误差,答:绝对误差是测量结果与真值之差,即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值×100%引用误差是绝对误差与量程之比,以百分数表示,即: 引用误差=绝对误差/量程×100%1—3什么是测量误差,测量误差有几种表示方法,它们通常应用在什么场合, 答: 测量误差是测得值减去被测量的真值。
测量误差的表示方法:绝对误差、实际相对误差、引用误差、基本误差、附加误差。
当被测量大小相同时，常用绝对误差来评定测量准确度;相对误差常用来表示和比较测量结果的准确度;引用误差是仪表中通用的一种误差表示方法，基本误差、附加误差适用于传感器或仪表中。
2,1:什么是传感器,它由哪几部分组成,它的作用及相互关系如何,答:传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
通常，传感器由敏感元件和转换元件组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分; 转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
2—2:什么是传感器的静态特性,它有哪些性能指标,分别说明这些性能指标的含义, 答:传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性;其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。
灵敏度定义是输出量增量Δy与引起输出量增量Δy的相应输入量增量Δx之比。
传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。
输出与输入关系可分为线性特性和非线性特性。
传感器习题第7章 磁电式传感器
第7章 磁电式传感器1、 某霍尔元件尺寸为l=10mm ，b=3.5mm ，d=1.0mm ，沿l 方向通以电流I=1.0mA ，在垂直于l 和b 的方向上加有均匀磁场B ＝0.3T ，灵敏度为22V/(A·T)，试求输出的霍尔电势以及载流子浓度。
解：输出的霍尔电势为： ）（mV IB K U H H 6.63.0100.1223=⨯⨯⨯==- 由neR d R K H H H 1=，＝可得载流子浓度为： 320319/1084.2101106.12211m ed K n H ⨯=⨯⨯⨯⨯=⋅=--第8章 光电式传感器8－8当光纤的46.11＝n ，45.12＝n ，如光纤外部介质的10＝n ，求光在光纤内产生全反射时入射光的最大入射角c θ。
解：最大入射角8.91706.0arcsin 45.146.1arcsin 1arcsin2222210==-=-=n n n c θ2、若某光栅的栅线密度为50线/mm ，标尺光栅与指示光栅之间的夹角为0.01rad 。
求：所形成的莫尔条纹的间距。
解：光栅栅距为mm mmW 02.0/501=＝标尺光栅与指示光栅之间的夹角为rad 01.0=θ 莫尔条纹的间距为 mm mmW W B H 201.002.02sin ==≈=θθ＋＋＋－t 1t 2AA BBt 0 t 03、利用一个六位循环码码盘测量角位移，其最小分辨率是多少？如果要求每个最小分辨率对应的码盘圆弧长度最大为0.01mm ，则码盘半径应有多大？若码盘输出数码为“101101”，初始位置对应数码为“110100”，则码盘实际转过的角度是多少？ 解：六位循环码码盘测量角位移的最小分辨率为：rad 098.06.523606===α。
码盘半径应为：mm mmlR 1.0098.001.0===α循环码101101的二进制码为110110，十进制数为54； 循环码110100的二进制码为100111，十进制数为39。
《传感器与检测技术》第二版部分计算题解答
第一章 传感器与检测技术概论作业与思考题1．某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由减至，求该仪器的灵敏度。
依题意：已知X 1=4.5mm ； X 2=5.5mm ； Y 1=； Y 2=求：S ；解：根据式（1-3） 有：15.45.55.35.21212-=--=--=∆∆=X X Y Y X Y S V/mm 答：该仪器的灵敏度为-1V/mm 。
2．某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器：Ω/℃；电桥：Ω；放大器：100（放大倍数）；笔式记录仪：0.1cm/V求：（1）测温系统的总灵敏度；（2）纪录仪笔尖位移4cm 时。
所对应的温度变化值。
依题意：已知S 1=Ω/℃； S 2=Ω； S 3=100； S 4=0.1cm/V ； ΔT=4cm求：S ；ΔT解：检测系统的方框图如下：（3分）（1）S=S 1×S 2×S 3×S 4=××100×=（cm/℃）（2）因为：TL S ∆∆=所以：29.114035.04==∆=∆S L T （℃） 答：该测温系统总的灵敏度为0.035cm/℃；记录笔尖位移4cm 时，对应温度变化114.29℃。
3．有三台测温仪表，量程均为0_600℃，引用误差分别为%、%和%，现要测量500℃的温度，要求相对误差不超过%，选哪台仪表合理依题意，已知：R=600℃； δ1=%； δ2=%； δ3=%； L=500℃； γM =%求：γM1 γM2 γM3解：（1）根据公式（1-21）%100⨯∆=Rδ 这三台仪表的最大绝对误差为：0.15%5.26001=⨯=∆m ℃0.12%0.26002=⨯=∆m ℃0.9%5.16003=⨯=∆m ℃（2）根据公式（1-19）%100L 0⨯∆=γ 该三台仪表在500℃时的最大相对误差为：%75.2%10050015%10011=⨯=⨯∆=L m m γ %4.2%10050012%10012=⨯=⨯∆=L m m γ %25.2%1005009%10013=⨯=⨯∆=L m m γ 可见，使用级的仪表最合理。
第7章---压电式传感器
直流电场E
剩余极化强度
电场作用下的伸长
(b)极化处理中
剩余伸长
(c)极化处理后
图6-6 压电陶瓷中的电畴变化示意图
2.压电效应分析 极化处理后的压电陶瓷材料，在其极化方向上施加外 力时将会产生压电效应，但其过程不同于石英晶体的 压电过程。
（1）在未受外力作用下，整个压电片如图6-7所示。
不呈现极性而呈现中性。
1、压电效应过程分析 石英晶体压电片如图6-1（c）所示，在其X轴或Y 轴上加外力F时，均在X轴的两个截面上产生符号 相反的电荷。而在Z轴方向上加外力时，不会产生 任何压电效应。
（1）石英晶体 Si4O22 的结构 如图所示，硅氧离子结构排列，图6-2中（a）
Y
Y
-
+
X+
-X
-
+
（a)硅氧离子在Z平面上的投影
第二节 压电效应的分析 一、石英晶体的压电效应的分析 石英晶体：SiO2又称石英晶体（单晶体）。天然结 构的石英晶体呈现一个正六面体的形状。如图6-1 （a）所示：
图6-1 石英晶体
其中： X轴----电轴，经过六面体棱线 Y轴----机械轴，垂直于六面体棱面 Z轴---光轴，垂直于晶体截面且与X、Y轴垂直
+
P2
P3
+
X
-
-
Fx
-
-
-
-
-
-
-
-
-
-
-
-
（c)Fx>0
图6-5 石英晶体的压电示意图
(5)在Y轴方向施加力Fy(横向压电效应)
1. 当受拉力时，Fy>0,则其效果与图6-4 Fx<0情况相同。 2.当受压力时，Fy<0,则其效果与图6-5 Fx>0情况相同。
《传感器与检测专业技术》第二版部分计算题解答
-《传感器与检测技术》第二版部分计算题解答————————————————————————————————作者：————————————————————————————————日期：第一章 传感器与检测技术概论作业与思考题1．某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。
依题意：已知X 1=4.5mm ； X 2=5.5mm ； Y 1=3.5V ； Y 2=2.5V求：S ；解：根据式（1-3） 有：15.45.55.35.21212-=--=--=∆∆=X X Y Y X Y S V/mm 答：该仪器的灵敏度为-1V/mm 。
2．某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器：0.35Ω/℃；电桥：0.01V/Ω；放大器：100（放大倍数）；笔式记录仪：0.1cm/V求：（1）测温系统的总灵敏度；（2）纪录仪笔尖位移4cm 时。
所对应的温度变化值。
依题意：已知S 1=0.35Ω/℃； S 2=0.01V/Ω； S 3=100； S 4=0.1cm/V ； ΔT=4cm求：S ；ΔT解：检测系统的方框图如下：ΔT ΔR ΔU 1 ΔU 2 ΔL（3分）（1）S=S 1×S 2×S 3×S 4=0.35×0.01×100×0.1=0.035（cm/℃） （2）因为：TL S ∆∆=所以：29.114035.04==∆=∆S L T （℃） 答：该测温系统总的灵敏度为0.035cm/℃；记录笔尖位移4cm 时，对应温度变化114.29℃。
3．有三台测温仪表，量程均为0_600℃，引用误差分别为2.5%、2.0%和1.5%，现要测量500℃的温度，要求相对误差不超过2.5%，选哪台仪表合理？依题意，已知：R=600℃； δ1=2.5%； δ2=2.0%； δ3=1.5%； L=500℃； γM =2.5% 求：γM1 γM2 γM3解：铂电电桥放大记录（1）根据公式（1-21）%100⨯∆=Rδ 这三台仪表的最大绝对误差为：0.15%5.26001=⨯=∆m ℃0.12%0.26002=⨯=∆m ℃0.9%5.16003=⨯=∆m ℃（2）根据公式（1-19）%100L 0⨯∆=γ 该三台仪表在500℃时的最大相对误差为：%75.2%10050015%10011=⨯=⨯∆=L m m γ %4.2%10050012%10012=⨯=⨯∆=L m m γ %25.2%1005009%10013=⨯=⨯∆=L m m γ 可见，使用2.0级的仪表最合理。
传感器技术与应用第2版-部分习题答案
第1章传感器特性习题答案：5.答：静特性是当输入量为常数或变化极慢时，传感器的输入输出特性，其主要指标有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性。
传感器的静特性由静特性曲线反映出来，静特性曲线由实际测绘中获得。
人们根据传感器的静特性来选择合适的传感器。
9．解：10. 解：11．解：带入数据拟合直线灵敏度 0.68,线性度±7% 。
，，，，，，13．解：此题与炉温实验的测试曲线类似:14．解：15．解：所求幅值误差为1.109,相位滞后33042,所求幅值误差为1.109,相位滞后33042,16．答：dy/dx=1-0.00014x。
微分值在x<7143Pa时为正，x>7143Pa时为负，故不能使用。
17．答：⑴20。
C时，0～100ppm对应得电阻变化为250～350 kΩ。
V0在48.78～67.63mV之间变化。
⑵如果R2=10 MΩ，R3=250 kΩ，20。
C时，V0在0～18.85mV之间变化。
30。
C时V0在46.46mV（0ppm）～64.43mV（100ppm）之间变化。
⑶20。
C时，V0为0～18.85mV，30。
C时V0为0～17.79mV，如果零点不随温度变化，灵敏度约降低4.9%。
但相对（2）得情况来说有很大的改善。
18．答：感应电压=2πfCRSVN,以f=50/60Hz, RS=1kΩ, VN=100代入，并保证单位一致，得：感应电压=2π*60*500*10-12*1000*100[V]=1.8*10-2V第3章应变式传感器概述习题答案9. 答：(1).全桥电路如下图所示(2).圆桶截面积应变片1、2、3、4感受纵向应变；应变片5、6、7、8感受纵向应变；满量程时：（3）10．答：敏感元件与弹性元件温度误差不同产生虚假误差，可采用自补偿和线路补偿。
11．解：12．解：13．解：①是ΔR/R=2（Δl/l）。
因为电阻变化率是ΔR/R=0.001，所以Δl/l（应变）=0.0005=5*10-4。
磁电感应式传感器工作原理
1.
图 7 - 5 是动圈式振动速度传感器结构示意图。 其结构主 要由钢制圆形外壳制成, 里面用铝支架将圆柱形永久磁铁与外 壳固定成一体, 永久磁铁中间有一小孔, 穿过小孔的芯轴两端 架起线圈和阻尼环, 芯轴两端通过圆形膜片支撑架空且与外壳 相连。
第7章 磁电式传感器
第7章 磁电式传感器
第7章 磁电式传感器
（7 - 13）
EH=
IB bdae
（7 -14）
第7章 磁电式传感器将上源自代入式（7 - 10）得UH =
IB ned
（7 -15）
式中令RH =1/（ne）, 称之为霍尔常数, 其大小取决于导
体载流子密度，则
UH =RH
IB d
K
HIB
（7 - 16）
式中KH=RH/d称为霍尔片的灵敏度。由式（7 - 16）可见, 霍尔
第7章 磁电式传感器
第7章 磁电式传感器
7.1
磁电感应式传感器又称磁电式传感器, 是利用电磁感应 原理将被测量（如振动、位移、转速等）转换成电信号的 一种传感器。 它不需要辅助电源就能把被测对象的机械量 转换成易于测量的电信号, 是有源传感器。由于它输出功率 大且性能稳定, 具有一定的工作带宽（10～1000 Hz）, 所以 得到普遍应用。
但在室温时其霍尔系数较大。砷化铟的霍尔系数较小, 温 度系数也较小, 输出特性线性度好。 表 7 - 1 为常用国产霍尔 元件的技术参数。
第7章 磁电式传感器
第7章 磁电式传感器
第7章 磁电式传感器
2. 霍尔元件基本结构
霍尔元件的结构很简单, 它由霍尔片、 引线和壳体组成, 如图 7 - 9(a)所示。 霍尔片是一块矩形半导体单晶薄片， 引出四个引线。1、1′两根引线加激励电压或电流，称为激 励电极；2、2′引线为霍尔输出引线，称为霍尔电极。 霍尔 元件壳体由非导磁金属、陶瓷或环氧树脂封装而成。 在电 路中霍尔元件可用两种符号表示，如图7- 9(b)所示。
图 7 - 5 是动圈式振动速度传感器结构示意图。 其结构主 要由钢制圆形外壳制成, 里面用铝支架将圆柱形永久磁铁与外 壳固定成一体, 永久磁铁中间有一小孔, 穿过小孔的芯轴两端 架起线圈和阻尼环, 芯轴两端通过圆形膜片支撑架空且与外壳 相连。
第7章 磁电式传感器
第7章 磁电式传感器
第7章 磁电式传感器
（7 - 13）
EH=
IB bdae
（7 -14）
第7章 磁电式传感器将上源自代入式（7 - 10）得UH =
IB ned
（7 -15）
式中令RH =1/（ne）, 称之为霍尔常数, 其大小取决于导
体载流子密度，则
UH =RH
IB d
K
HIB
（7 - 16）
式中KH=RH/d称为霍尔片的灵敏度。由式（7 - 16）可见, 霍尔
第7章 磁电式传感器
第7章 磁电式传感器
7.1
磁电感应式传感器又称磁电式传感器, 是利用电磁感应 原理将被测量（如振动、位移、转速等）转换成电信号的 一种传感器。 它不需要辅助电源就能把被测对象的机械量 转换成易于测量的电信号, 是有源传感器。由于它输出功率 大且性能稳定, 具有一定的工作带宽（10～1000 Hz）, 所以 得到普遍应用。
但在室温时其霍尔系数较大。砷化铟的霍尔系数较小, 温 度系数也较小, 输出特性线性度好。 表 7 - 1 为常用国产霍尔 元件的技术参数。
第7章 磁电式传感器
第7章 磁电式传感器
第7章 磁电式传感器
2. 霍尔元件基本结构
霍尔元件的结构很简单, 它由霍尔片、 引线和壳体组成, 如图 7 - 9(a)所示。 霍尔片是一块矩形半导体单晶薄片， 引出四个引线。1、1′两根引线加激励电压或电流，称为激 励电极；2、2′引线为霍尔输出引线，称为霍尔电极。 霍尔 元件壳体由非导磁金属、陶瓷或环氧树脂封装而成。 在电 路中霍尔元件可用两种符号表示，如图7- 9(b)所示。

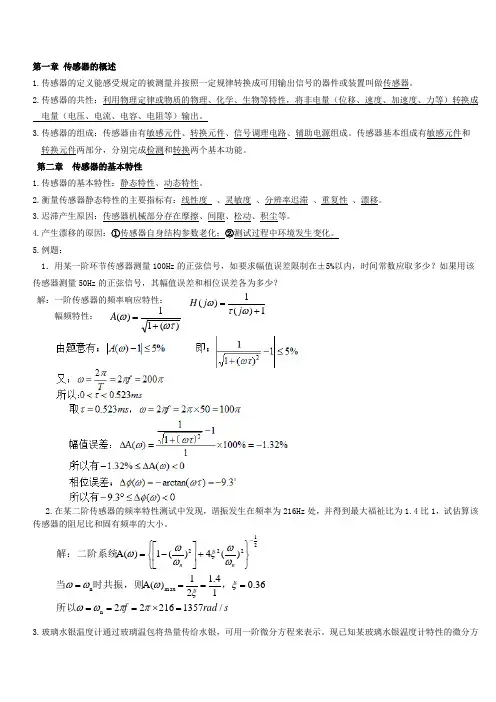

传感器的概述
第一章 传感器的概述1.传感器的定义能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置叫做传感器。
2.传感器的共性：利用物理定律或物质的物理、化学、生物等特性，将非电量（位移、速度、加速度、力等）转换成 电量（电压、电流、电容、电阻等）输出。
3.传感器的组成：传感器由有敏感元件、转换元件、信号调理电路、辅助电源组成。
传感器基本组成有敏感元件和 转换元件两部分，分别完成检测和转换两个基本功能。
第二章 传感器的基本特性1.传感器的基本特性：静态特性、动态特性。
2.衡量传感器静态特性的主要指标有：线性度 、灵敏度 、分辨率迟滞 、重复性 、漂移。
3.迟滞产生原因：传感器机械部分存在摩擦、间隙、松动、积尘等。
4.产生漂移的原因：①传感器自身结构参数老化；②测试过程中环境发生变化。
5.例题：1．用某一阶环节传感器测量100Hz 的正弦信号，如要求幅值误差限制在±5%以内，时间常数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？ 解：一阶传感器的频率响应特性： 幅频特性：2.在某二阶传感器的频率特性测试中发现，谐振发生在频率为216Hz 处，并得到最大福祉比为1.4比1，试估算该传感器的阻尼比和固有频率的大小。
3.玻璃水银温度计通过玻璃温包将热量传给水银，可用一阶微分方程来表示。
现已知某玻璃水银温度计特性的微分方1)(1)(+=ωτωj j H )(11)(ωτω+=A s rad f n n /135********.014.121)(A )(4)(1)(A n max n 21222=⨯=======⎭⎬⎫⎩⎨⎧+⎥⎦⎤⎢⎣⎡-=-ππωωξξωωωωωξωωω所以，时共振，则当解：二阶系统程是x y dtdy310224-⨯=+ ，y 代表水银柱的高度，x 代表输入温度（℃）。
求该温度计的时间常数及灵敏度。
解：原微分方程等价于：x y dt dy3102-=+ 所以：时间常数T=2S, 灵敏度Sn=10-3第三章 电阻式传感1.应变式电阻传感器的特点： 1）优点：①结构简单，尺寸小，质量小，使用方便，性能稳定可靠；②分辨力高，能测出极微小的应变；③灵敏度 高，测量范围广，测量速度快，适合静、动态测量；④易于实现测试过程自动化和多点同步测量、远距离 测量和遥测；⑤价格便宜，品种多样，工艺较成熟，便于选择和使用，可以测量多种物理量。
常用传感器工作原理(磁电式)
dφ e = −N dt
磁通φ的变化率与磁场强度 磁通φ的变化率与磁场强度 B 、磁路磁阻Rm 线圈的运动速度 v 、 有关，改变其中一个因素，都会改变线圈的输出感应电动势。 有关，改变其中一个因素，都会改变线圈的输出感应电动势。
根据以上原理， 根据以上原理，磁电式传 感器在结构上可以分为动 圈式和磁阻式两类。 圈式和磁阻式两类。
e = −N dt
磁电式传感器是利用电磁感应原理，将运动速度、 磁电式传感器是利用电磁感应原理，将运动速度、位移等物理 量转换成线圈中的感应电动势输出。 量转换成线圈中的感应电动势输出。 工作时不需要外加电源， 工作时不需要外加电源，可直接将被测物体的机械能转换为电 量输出。是典型的有源传感器。 量输出。是典型的有源传感器。 特点：输出功率大，稳定可靠，可简化二次仪表， 特点：输出功率大，稳定可靠，可简化二次仪表，但频率响 应低。通常在10— 适合作机械振动测量、 应低。通常在 —100HZ适合作机械振动测量、转速测量。 适合作机械振动测量 转速测量。 传感器尺寸大、 传感器尺寸大、重。 2
f n = .60 N
磁阻式磁电传感器使用方便，结构简单， 磁阻式磁电传感器使用方便，结构简单，在不同场合下可用来 测量转速、偏心量、振动等,产生感应电动势的频率作为输出 产生感应电动势的频率作为输出， 测量转速、偏心量、振动等 产生感应电动势的频率作为输出， 而电势的频率取决于磁通变化的频率。
6
§3 磁电式传感器测量电路
§2 磁阻式磁电传感器
磁阻式传感器其线圈和磁铁彼此不做相对运动，由运动着的物 体（导磁材料）来改变磁路的磁阻，从而引起磁力线增强或减 弱，使线圈产生感应电动势。
测量齿轮由导磁材料制成， 测量齿轮由导磁材料制成，安 装在被测旋转体上， 装在被测旋转体上，随之一起 转动，每转过一个齿， 转动，每转过一个齿，传感器 磁路磁阻变化一次， 磁路磁阻变化一次，线圈产生 的感应电动势的变化频率(r/s) 的感应电动势的变化频率(r/s) 等于测量齿轮上齿轮的齿数N 等于测量齿轮上齿轮的齿数 和转速的n(r/min)乘积。 乘积。 和转速的 乘积
【课件】传感器与检测技术 磁电式传感器原理及应用
第 5章
磁电式传感器
传感器原理及应用
测量转速时，传感器的转轴1 与被测物转轴相连接，因而带动转 子2转动。当转子2的齿与定子5的 齿相对时，气隙最小，磁路系统的 磁通最大。而齿与槽相对时，气隙 最大，磁通最小。
（2）磁电感应式转速传感器
因此当定子5不动而转子2转动 时，磁通就周期性地变化，从而在 线圈4中感应出近似正弦波的电压 信号，其频率与转速成正比关系。
第 5章
磁电式传感器
传感器原理及应用
5.1 磁电感应式传感器 5.1.1 工作原理 当线圈与磁铁间有相对运动时，线圈中产生的感 应电势e为
式中 B ：工作气隙磁感应强度； N：线圈处于工作气隙磁场中的匝数，称为工作匝数；
l ：每匝线圈的平均长度; v ：线圈与磁铁沿轴线方向的相对运动速度(ms-1)。
第 5章
磁电式传感器
传感器原理及应用
由理论推导可得，当振动频率低于传感器的固有频率时， 这种传感器的灵敏度（e/v）是随振动频率而变化；当振动频
率远大于固有频率时，传感器的灵敏度基本上不随振动频率 而变化，而近似为常数；当振动频率更高时，线圈阻抗增大， 传感器灵敏度随振动频率增加而下降。
不同结构的恒定磁通磁电感应式传感器的频率响应特性 是有差异的，但一般频响范围为几十赫至几百赫。
它属于动圈式恒定磁通型。其结构原理图如图5-3所示，永 久磁铁3通过铝架4和圆筒形导磁材料制成的壳体7固定在一起， 形成磁路系统，壳体还起屏蔽作用。磁路中有两个环形气隙， 右气隙中放有工作线圈6，左气隙中放有用铜或铝制成的圆环形 阻尼器2。工作线圈和圆环形阻尼器用心轴5连在一起组成质量 块，用圆形弹簧片1和8支承在壳体上。
将传感器固定在被测振动体上永久磁铁铝架和壳体将传感器固定在被测振动体上永久磁铁铝架和壳体一起随被测体振动由于质量块有一定的质量产生惯性力而一起随被测体振动由于质量块有一定的质量产生惯性力而弹簧片又非常柔软因此当振动频率远大于传感器固有频率时弹簧片又非常柔软因此当振动频率远大于传感器固有频率时线圈在磁路系统的环形气隙中相对永久磁铁运动以振动体的振线圈在磁路系统的环形气隙中相对永久磁铁运动以振动体的振动速度切割磁力线产生感应电动势通过引线动速度切割磁力线产生感
传感器与检测技术总结
3)电涡流的轴向贯穿深度：涡流的形成范围和渗透深度与 有关。
4.电感式传感器采用差动形式原因：改善灵敏度、提高线性度
第四章电容式传感器
1.电容式传感器工作原理：有绝缘介质分开的两个平行金属板组成的平板电容器，其电容量为 ε为介电常数，ε=ε0·εr其中ε0真空介电常数，εr极板间介质相对介电常数；A为两平行极板间所覆盖的面积;d为两平行板间的距离。如果保持两个参数不变，而改变其中一个参数，就可以吧参数的变化转换为电容量的变化，通过测量电路可转换为电量输出。
3）应变片的灵敏系数k:在规定条件下通过实测来确定。
4）横向效应：将直的金属丝绕在敏感栅后，虽然长度不变，应变状态相同，但由于应变片的敏感栅的电阻变化较小，因而其灵敏度系数k较电阻丝的灵敏系数k0小，这种现象称为应变片的横向效应。
5）应变片的其他特性：①机械滞后、零漂和蠕变。②应变极限和疲劳寿命。
③最大工作电流和绝缘电阻。④动态响应特性。
2.计算公式7-3：（三个都会定律；２）参考电极定律；３）中间温度定律
4.热电阻传感器的测温原理：是利用导体的电阻值随温度变化而变化的原理进行测温的。
5.热电偶温度补偿方法：1）冰水保温瓶方式（冰点器方式）；2）恒温槽方式；3）冷端自动补偿方式（补偿电桥法）4）计算修正法。
2.压电效应：某些电介质，当沿着一定方向对其实力而是他变形时，其内部就产生极化现象，同时在他的两个表面上便产生符号相反的电荷，当外力去掉后，它又重新恢复到不带电状态，这种现象称为压电效应。
3.压电式传感器的测量电路：需要接入一个高输入阻抗的前置放大器
4.电压放大器与电荷放大器的优缺点：
1）电压放大器的优点：又很好的高频效应，有广泛的应用前景。
4.磁阻效应：当一个载流导体置于磁场中，其电阻会随磁场而变化，这种现象称为~~~。
4.电感式传感器采用差动形式原因：改善灵敏度、提高线性度
第四章电容式传感器
1.电容式传感器工作原理：有绝缘介质分开的两个平行金属板组成的平板电容器，其电容量为 ε为介电常数，ε=ε0·εr其中ε0真空介电常数，εr极板间介质相对介电常数；A为两平行极板间所覆盖的面积;d为两平行板间的距离。如果保持两个参数不变，而改变其中一个参数，就可以吧参数的变化转换为电容量的变化，通过测量电路可转换为电量输出。
3）应变片的灵敏系数k:在规定条件下通过实测来确定。
4）横向效应：将直的金属丝绕在敏感栅后，虽然长度不变，应变状态相同，但由于应变片的敏感栅的电阻变化较小，因而其灵敏度系数k较电阻丝的灵敏系数k0小，这种现象称为应变片的横向效应。
5）应变片的其他特性：①机械滞后、零漂和蠕变。②应变极限和疲劳寿命。
③最大工作电流和绝缘电阻。④动态响应特性。
2.计算公式7-3：（三个都会定律；２）参考电极定律；３）中间温度定律
4.热电阻传感器的测温原理：是利用导体的电阻值随温度变化而变化的原理进行测温的。
5.热电偶温度补偿方法：1）冰水保温瓶方式（冰点器方式）；2）恒温槽方式；3）冷端自动补偿方式（补偿电桥法）4）计算修正法。
2.压电效应：某些电介质，当沿着一定方向对其实力而是他变形时，其内部就产生极化现象，同时在他的两个表面上便产生符号相反的电荷，当外力去掉后，它又重新恢复到不带电状态，这种现象称为压电效应。
3.压电式传感器的测量电路：需要接入一个高输入阻抗的前置放大器
4.电压放大器与电荷放大器的优缺点：
1）电压放大器的优点：又很好的高频效应，有广泛的应用前景。
4.磁阻效应：当一个载流导体置于磁场中，其电阻会随磁场而变化，这种现象称为~~~。
2023大学_传感器原理及应用(王化祥著)课后答案下载
2023传感器原理及应用（王化祥著）课后答案下载2023传感器原理及应用（王化祥著）课后答案下载前言绪论第一章传感器及其基本特性第一节传感器的定义、组成及分类第二节传感器的基本特性__小结习题与思考题第二章电阻应变式传感器第一节应变式传感器第二节应变式传感器的测量电路第三节压阻式传感器第四节应变式传感器的应用__小结习题与思考题第三章电容式传感器第一节电容式传感器的'工作原理与类型第二节电容式传感器的测量电路第三节电容式传感器的误差分析及补偿第四节电容式传感器的应用__小结习题与思考题第四章电感式传感器第一节自感式传感器第二节差动变压器式传感器第三节电涡流式传感器__小结习题与思考题第五章压电式传感器第一节压电效应与压电材料第二节压电传感器的等效电路和测量电路第三节引起/玉,E9式传感器测量误差的因素第四节压电传感器的应用__小结习题与思考题第一节磁电感应式传感器第二节霍尔传感器第三节磁敏电阻器第四节磁敏二极管和磁敏三极管第五节磁电传感器的应用__小结习题与思考题第七章热电式传感器第一节热电偶传感器第二节热电阻式传感器第三节半导体式热敏电阻第四节热电式传感器的应用__小结习题与思考题第八章光电传感器第一节光电效应第二节光电器件及其特性第三节红外传感器__小结习题与思考题第九章常用其他新型传感器第一节气体传感器第二节湿敏传感器第三节超声传感器第四节超导传感器第五节仿生传感器__小结习题与思考题第十章智能传感器第一节智能传感器概述第二节智能传感器的实现方式第三节智能传感器的应用第四节智能传感器的发展方向本?小结习题与思考题……第十一章传感器的标定与选用传感器原理及应用（王化祥著）：基本信息点击此处下载传感器原理及应用（王化祥著）课后答案传感器原理及应用（王化祥著）：目录作者：王桂荣，李宪芝主编出版社：中国电力出版社版次：1字数：500000印刷时间：-5-1ISBN：9787512304109。
磁电感应式传感器
a)磁电式车速传感器
b) 测速电机
5.2 磁电感应式传感器旳类型
按磁场方式分类，磁电感应式传感器分为变磁通式 和恒定磁通式两大类，每类还有不同型式。
1.变磁通式
变磁通式传感器又称为变磁阻磁电感应式传感器或 变气隙磁电感应式传感器。此类传感器旳线圈和磁 铁固定，利用铁磁性物质制成齿轮（或凸轮）与被 测物体相连而运动。在运动中，齿轮（或凸轮）不 断变化磁路旳磁阻，从而变化线圈旳磁通，在线圈 中产生感应电动势。此类传感器在构造上有开磁路 和闭磁路两种，一般用来测量旋转物体旳角速度， 产生感应电动势旳频率作为输出。
I0
R
e Rf
B0lNv R Rf
B0：工作气隙磁感应强度；
I0 e～
N：在工作气隙磁场中旳线圈匝数；
R
Rf
Rf：测量电路输入电阻；
磁电感应式传感器测量电路
R：线圈等效电阻； v：线圈垂直于磁场方向运动旳速度。
（2）电流敏捷度
Ki
dI 0 dv
B0lN R Rf
（3）输出电压
U0
I0Rf
这种传感器构造简朴，但需在被测对象上加装齿轮， 使用不以便，且因高速轴上加装齿轮会带来不平衡而 不宜测高转速。
（2）闭磁路变磁通式传感器
如测图量，轮被2在测磁旋场转气体隙1带中动档速椭圆转形动，1.被测物体 使气隙平均长度周期性地变化，
2.测量轮 3.线圈
因而磁路磁阻也周期性地变化，
4.软铁
磁通一样周期性地变化，则在线
e N d dt
当线圈垂直于磁场方向运动以速度 v 切割磁力线时，
感应电动势为： e NBlv
式中，l：每匝线圈的平均长度；
B：线圈所在磁场旳磁感应强度（T）。
磁电式传感器
洛伦兹力FB为
FB evB
v —半导体电子运动的速度；
e —电子的电荷量。
霍尔电场产生的电场力FH为
FH
eE H
eU H w
电流密度 j n,env 是单位体积中的载流子数。则流经 载流体的电流
I jwd nevwd
将电子速度 v 代I 入式（7-20）, 则霍IB ned
由上可见：当传感器的结构确定后，B.S、W、 均l为定值，
因此，感应电势e与相对速度 （或 v）成正比。
根据上述基本原理，磁电式传感器可分为两种基本 类型 : 变磁通式；恒定磁通式。
1. 变磁通式
永久磁铁与线圈均不动, 感应电势是由变化的磁通产生的。 如图7-1所示的转速传感器。
●结构特点:
永久磁铁、线圈和外壳均固定不 动，齿轮安装在被测旋转体轴上。当 齿轮转动时，齿轮与软铁磁轭之间的 气隙距离随之变化，从而导致气隙磁 阻和穿过气隙的主磁通发生变化。
一、工作原理:
根据电磁感应定律, 线圈两端的感应电势e正比于 匝链线圈的磁通的变化率, 即
e W d
dt
Φ—匝链线圈的磁通；W—线圈匝数。
★若线圈在恒定磁场中作直线运动并切割磁力线 时, 则线圈两端产生的感应电势e为
e WBl dx sin WBlvsin
dt
B—磁场的磁感应强度；x—线圈与磁场相对运动的位移； v—线圈与磁场相对 运动的速度；θ—线圈运动方向与磁场方向之间的夹角； W—线圈的有效匝 数； l—每匝线圈的平均长度。
霍尔转速表的其他安装方法 霍尔元件
磁铁
只要黑色金属旋转体的表面存在缺口或突 起, 就可产生磁场强度的脉动, 从而引起霍 尔电势的变化, 产生转速信号。
霍尔式无触点汽车电子点火装置
