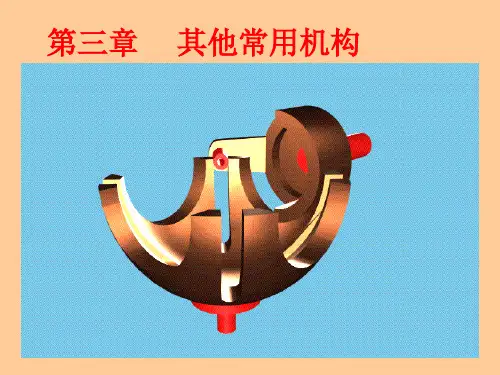

第三章其他常用机构

2.偏心夹紧机构-夹紧特点 圆偏心夹紧机构结构简单，操作方便，动作迅
速，但自锁能力较差，增力比小，（取决于L/ρ的 比值）。常用在切削平稳且切削力不大的场合。
机械学院
第二节 基本夹紧机构
2.偏心夹紧机构-适用范围
几种常见偏心夹紧机构
机械学院
第二节 基本夹紧机构
3.螺旋夹紧机构-分类
直接夹紧式螺旋夹紧机构：拉紧式和压紧式 移动压板式螺旋夹紧机构：支点式和内嵌式 铰链压板式螺旋夹紧机构：遮盖式、杠杆式、翻转式、联动式 可拆卸压板式螺旋夹紧机构：直拆式和旋拆式
机械学院
移动式压板端面偏心轮夹紧机构
移动式压板端面偏心轮夹紧机构：主要由两个端面凸轮在不同的旋 转角度上产生的轴向位移来实现夹紧动作。它的结构简单、紧凑， 占用空间小，操作方便，但自锁性能差一些，因此，其夹紧行程受 到一定限制。
机械学院
转动式压板端面偏心轮夹紧机构
转动式压板端面偏心轮夹紧机构：主要由端面凸轮和滑动杆在转动 一定角度时产生的位移来实现夹紧动作。它的结构也比较简单，操 作方便，由于是利用杠杆原理进行夹紧，其夹紧力比较大，但占用 的空间要大一些。
夹紧力作用点的选择
2)作用在工件刚度高的部位
机械学院
第一节 夹紧机构原理
3.确定夹紧力的基本原则
夹紧力的作用点与工件变形 a）工件底面产生夹紧变形 b）改进方案
机械学院
第一节 夹紧机构原理
3.确定夹紧力的基本原则
夹紧力作用点的选择
3）夹紧力的作用点和支承点尽可能靠近切削部位，以提高工件 切削部位的刚度和抗振性。
机械学院
第二节 基本夹紧机构
6.斜楔夹紧机构-适用范围
斜楔夹紧装置常用在尺寸公差较小的夹紧装置中，主要用 于机动夹紧，且毛坯质量较高的场合。

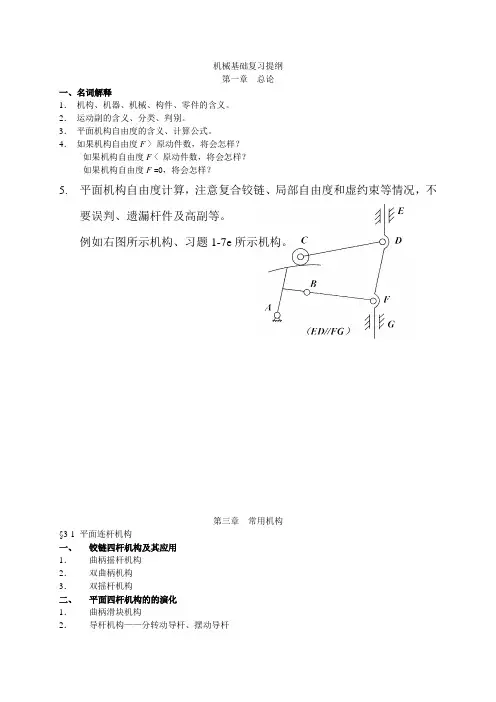

机械基础复习提纲第一章总论一、名词解释1．机构、机器、机械、构件、零件的含义。

2．运动副的含义、分类、判别。

3．平面机构自由度的含义、计算公式。

4．如果机构自由度F > 原动件数，将会怎样？如果机构自由度F < 原动件数，将会怎样？如果机构自由度F =0，将会怎样？5.平面机构自由度计算，注意复合铰链、局部自由度和虚约束等情况，不要误判、遗漏杆件及高副等。

例如右图所示机构、习题1-7e所示机构。

第三章常用机构§3-1 平面连杆机构一、铰链四杆机构及其应用1．曲柄摇杆机构2．双曲柄机构3．双摇杆机构二、平面四杆机构的的演化1．曲柄滑块机构2．导杆机构——分转动导杆、摆动导杆3．摇块机构4．定块机构平面四杆机构的的演化三、平面四杆机构的主要特性1. 曲柄存在的条件：（1）在曲柄摇杆机构中，曲柄最短；（2）最短杆与最长杆之和小于或等于其余两杆之和。

根据这一条件及取不同构件作为机架时，可以得到不同的铰链四杆机构。

（1）最短杆与最长杆之和大于于或等于其余两杆之和，不存在曲柄，为摇杆机构。

（2）最短杆与最长杆之和小于或等于其余两杆之和，存在三种情况：①以最短杆的邻杆为机架，则为曲柄摇杆机构，曲柄为最短杆；②以最短杆为机架，则为双曲柄机构；③以最短杆的对边杆为机架，则为双摇杆机构。

2．急会特性和行程速度变化系数1）急回特性——从动件的回程平均速度大于工作行程平均速度，以缩短非生产时间，提高生产效率。

2）行程速度变化系数——从动件回程平均速度与工作行程平均速度之比。

用K 表示：3. 压力角与传动角压力角α——作用在从动件C 点上力F 与该点绝对速度 之间的夹角。

传动角γ——γ=90º-α。

4． 死点在曲柄摇杆机构中，若摇杆为主动件，曲柄为从动件，当摇杆处在两个极限位置时，连杆线与曲柄线重合，连杆推动曲柄的力通过曲柄转动中心，无法形成力矩，不能推动曲柄旋转。

§3-2 凸轮机构凸轮机构——将原动件的连续转动或移动，转化为从动件的任意预定运动规律的连续或间歇的往复移动、摆动或复杂平面运动。

图3-4挠性传动工作原理 1-主动轮 2­-挠性元件 3-从动轮
这类传动具有吸收振动载荷以及阻尼振动影响的作用，所以传动平稳，而且结构简单，易于制造。常用于中心距较大情况下的传动。在情况 相同的条件下，与其他传动相比，简化了机构，降低了成本。
2.2.2挠性传动的类型和应用 （1）挠性摩擦传动 （2）挠性啮合传动 （3）牵引式挠性传动
二、螺纹联接的防松
螺纹联接的防松件
螺纹联接多采用单线普通螺纹，其导程角为1.50---3.50，当量摩擦角60---90，一般都具有自锁性； 在静载荷和工作环境温度变化不大的情况下不会自动松脱。但在振动、冲击、变载荷或温度变化很大时，联接就有可能松脱。为保证联接安全可靠，设计时必须考虑放松问题。 1．防松目的：防止因外载荷的变化、材料蠕变等因素造成螺纹联接 松驰，从而使联接失效。 2．防松原理：消除或限制螺纹副之间的相对运动。 3．防松办法及措施 摩擦防松：双螺母、弹簧垫圈、尼龙垫圈、自锁螺母等。 机械防松：开槽螺母与开口销、圆螺母与止动垫圈、弹簧垫片、 轴用带翅垫片、止动垫片、串联钢丝等。 永久防松：端铆、冲点（破坏螺纹）、点焊、粘合。
第三章 机械传动与常用机构知识
学习支持： 知识目标： 通过本章的学习具备联接与支承零部件的基础知识；具备汽车机械所涉及的带传动与链传动的基本知识；具备汽车机械所应用的齿轮传动的基本知识；具备汽车机械中齿轮系与减速器的基本知识；具备常用机构的基本知识。 能力目标： 通过本章的学习能认识相应联接件；掌握带传动、链传动的类型、特点与应用；掌握渐开线齿轮基本特征以及传动特点，掌握渐开线斜齿轮的传动特点与应用；掌握定轴齿轮系的传动比计算方法及轮系中各个齿轮的转动方向的判别，会确定主、从动轮的转向关系；掌握平面连杆机构、凸轮机构、间歇机构、螺旋机构等的基本形式与应用特点。

第三章 凸轮机构
凸轮传动是通过凸轮与从动件间的接触来传递运动和动力，是一种 常见的高副机构，结构简单，只要设计出适当的凸轮轮廓曲线，就 可以使从动件实现任何预定的复杂运动规律。 §3-1 凸轮机构应用和分类 一、凸轮机构的组成和应用
内燃机
配气机构
凸轮式内燃机配气机构
自动车床上的走刀机构 1、组成：凸轮，从动件，机架 2、作用：将凸轮的转动或移动转变为从动件的移动或摆动 3、特点:(1)只需设计适当的凸轮轮廓，便可使从动件得到所需的 运动规律 (1)结构简单、紧凑，工作可靠，容易设计； (2)高副接触，易磨损 4、应用：适用于传力不大的控制机构和调节机构
推杆运动规律选取应从便于加工和动力特性来考虑。
低速轻载凸轮机构：采用圆弧、直线等易于加工的曲线作为凸 轮轮廓曲线。
高速凸轮机构：首先考虑动力特性，以避免产生过大的冲击。
大质量从动件不宜选用νmax太大的运动规律 高速度从动件不宜选用amax太大的运动规律
(2)机器工作过程对从动件的的运动规律有特殊要求
4、偏臵直动尖顶从动件盘形凸轮机构 已知条件:已知凸轮的基圆半径为r0,凸轮沿逆时针方向等速回转。 从动画中看，从动件 而推杆的运动规律已知，已知偏距e。试设计。
在反转运动中依次占 据的位臵将不在是以 凸轮回转中心作出的 径向线,而是始终与O 保持一偏距e的直线, 因此若以凸轮回转中 心O为圆心，以偏距e 为半径作圆（称为偏 距圆）,则从动件在 反转运动中依次占据 的位臵必然都是偏距 圆的切线,(图 中 …)从 动件的位移 ( …) 也应沿切线量取。然 后将 …等点 用光滑的曲线连接起 来，既得偏臵直动尖 顶从动件盘形凸轮轮
按从动件运动形式 可分为直动从动件（又分为对心直动从动件和偏臵直动从动件） 和摆动从动件两种。
