新版打印机常见故障实修演练44搓纸轮没有固定在输纸器上，而是和驱动齿轮等传送机构扣在一起，如图3-19所示。

这样的设计比较简单，可以节省动力传输的环节，进一步缩小打印机的体积，拆卸也更加简单方便。

图3-19 喷墨打印机的搓纸轮 3.4 喷墨打印机电路部分的结构与拆卸彩色喷墨打印机的内部电路包括主控电路、驱动电路、电源电路、接口电路、操作面板电路和传感器电路六大部分。

其中，主控电路是喷墨打印机的核心部件，由主控微处理器（MPU ）、控制器、只读存储器（ROM ）、随机存储器（RAM ）、I/O 总线及接口电路构成。

只读存储器中固化了打印机监控程序和打印字库，随机存储器主要用来暂存主机传输来的打印数据。

打印机通过接口电路与主机相连，当打印机开机或接收到打印指令后，传感器电路便会对打印机进行检测，以确定当前打印机是否具备打印条件，然后在主控电路的控制下，打印机控制驱动电路工作，以实现最终的打印过程。

图3-20所示为打印机电路的基本逻辑方框图。

图3-20 打印机电路的基本逻辑方框图喷墨打印机电路部分的拆卸方法如下。

① 首先将EPSON PHOTO 830U 喷墨打印机的外壳、打印机构、走纸机构一一摘除，具体的拆卸操作在前面已作过详细的讲解，在此就不再复述。

EPSON PHOTO 830U 喷墨打印机的电路板外部都安装了防护罩，通过螺钉固定，螺钉的具体位置如图3-21所示。

② 拧下固定螺钉后即可将防护罩卸下，如图3-22所示。

这时可以看到喷墨打印机最重要的控制电路和接口电路。

45 第3章 喷墨打印机的内部结构及其拆卸方法③拔下2条数据线，如图3-23所示。

这是负责连接打印头的打印数据传输线。

图3-21 拧下打印机电路板外部防护罩的固定螺钉图3-22 取下防护罩④ 可以借助一字改锥撬开插头，如图3-24所示。

这时可以看到负责纸张感应和打印头字车初始位置感应的信号线，它们用以判断打印头字车是否正常复位以及打印纸张是否正常输纸，并将此信息传递给主控电路。

部分惠普打印机/一体机拆机方法一、2128（1）将四颗螺丝拧开，如图1所示。

将整个机器上盖拆下。

拆下上盖时应注意慢抬，以免损伤机器内的控制面板及扫描组件与主板的连接线，如图2所示。

图1图2（2）拆除图3上所示的六颗螺丝，便可以拆下笔架，拆除时应注意笔架与主板的连接线。

如图3所示。

图3（3）将后挡纸板取下，拆下最右边的清洁单元，然后拧下中间的螺丝和左边的卡子，便可以拆除整个进纸单元。

如图4所示。

图4（4）拧下螺丝，拆除马达，便可以取下主板。

如图5所示。

图5（5）取下整个玻璃板，便可以拆下扫描头组件，取下玻璃板时应注意控制面板下的数据线。

如图6所示。

图6二、3508/3608（1）将图1所示的控制面板按图2所示的黄色箭头方向打开。

图1图2（2）将图3中红圈中的螺丝拧下来，取下话筒下边的盖子。

图3 （3）拧下图4中2个红圈处的螺丝。

图4 （4）将图5中3个孔处的螺丝拧下来。

图5（5）将图6中红圈处的螺丝拧下来，并把后挡板按图6中黄色箭头的方向取下来，就可以拿下中间的壳了。

图6（6）拔掉图7、图8中所示的各连接到板上的数据线。

图6图7（7）把固定板的螺丝拧下来，就可以把板取下来了。

如图8红圈所示。

图8（8）将图9红圈处的铁板取下来，取下时要小心两边的卡子。

图9（9）将扫描组件取下来的时候注意图10中两个红圈处的卡子。

图10 （10）然后即可拆卸机器。

如图11、图12所示。

图11图12打印机下半部分的拆卸方法参见DJ3000系列。

如图13所示。

图13三、5328（1）取下机器的白色外盖。

如图1、图2所示。

图1将这个白色的盖取下来图2（2）将控制面板的外盖取下来。

如图3、图4所示。

图3图4（3）将图5中红圈处的2个小堵塞物拿下来，这里有2颗螺丝。

图5（4）将2颗螺丝拧下来，就可以取下控制面板了。

如图6所示。

图6（5）将固定侧盖的螺丝拧下来。

如图7所示。

图7（6）取下侧盖时注意机器低部的卡子。

如图8所示。

图8（7）取下白色的盖子。

Color LASERJET PRO 100 COLOR MFP M175 系列打印机拆机手册提示：提供有用的提示或快捷方式。

说明：提供用于解释某个概念或完成某项任务的重要信息。

注意：指出为避免丢失数据或损坏产品您应当遵循的流程。

警告！针对您应当遵循的特定流程提供告警，以避免人身伤害、灾难性数据损失或对产品的重大损害。

1 拆卸和更换●简介●拆卸和更换策略●静电放电●需要准备的工具●维修方法●拆卸和更换流程简介本章仅介绍如何拆卸和更换现场可更换部件(FRU)。

更换FRU通常与拆卸FRU相反。

个别情况下，会针对难点或关键更换流程提供说明和提示。

惠普不支持个别部件的维修或组件检修。

主意每枚螺钉的长度、直径、颜色、类型和位置。

确保重新装配时每枚螺钉回到其原始位置。

走线不正确或线束松散会干扰其它内部组件，甚至造成这些内部组件损坏或破损。

磨损或过紧的线束难以发现。

更换线束时，请始终采用提供的线圈(wire loop)、钻点(lance point)或导线槽(wire-harness guide)和定位器(retainer)。

拆卸和更换策略警告！关闭产品，等待5分钟，然后在尝试维修产品之前拔掉电源线。

如果不遵循这一警告，会导致严重的人身伤害，还会对产品造成损害。

检修期间，电源必须处于打开状态以进行特定功能检查。

不过，在拆卸部件时需要断开电源。

千万不要在保护套已从激光/扫描组件中拆除时对产品进行操作或维修。

反射光束虽然不可见，但仍会伤害您的眼睛。

钣金件的边缘会很尖锐，处理时需要格外小心。

注意：拆卸或安装过程中不要弯曲或折叠柔性扁平线缆(FFC)。

此外，不要拉直FFC中处于弯曲状态的部分。

您必须将所有FFC完全安装到其连接器中。

未能完全将FFC安装到连接器中会导致电路板（PCA）短路。

说明：要安装自攻丝螺钉，首先将其沿逆时针方向转动，使其与现有的螺纹类型(thread pattern)对齐，然后再小心地将其沿顺时针方向旋转，将其拧紧。

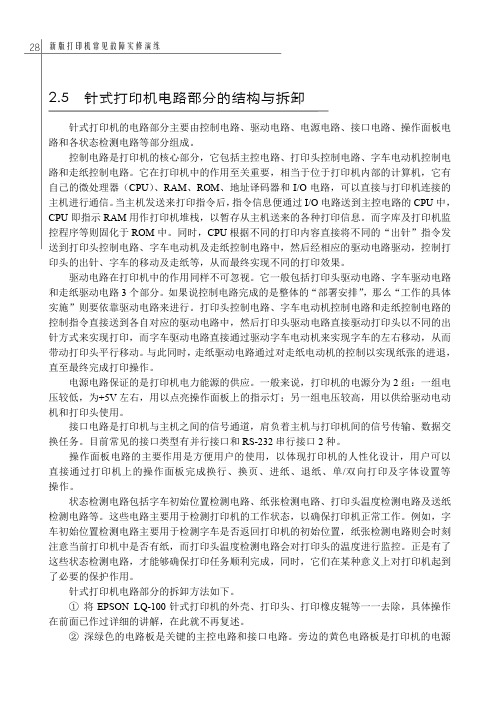

新版打印机常见故障实修演练282.5 针式打印机电路部分的结构与拆卸针式打印机的电路部分主要由控制电路、驱动电路、电源电路、接口电路、操作面板电路和各状态检测电路等部分组成。

控制电路是打印机的核心部分，它包括主控电路、打印头控制电路、字车电动机控制电路和走纸控制电路。

它在打印机中的作用至关重要，相当于位于打印机内部的计算机，它有自己的微处理器（CPU）、RAM、ROM、地址译码器和I/O电路，可以直接与打印机连接的主机进行通信。

当主机发送来打印指令后，指令信息便通过I/O电路送到主控电路的CPU中，CPU即指示RAM用作打印机堆栈，以暂存从主机送来的各种打印信息。

而字库及打印机监控程序等则固化于ROM中。

同时，CPU根据不同的打印内容直接将不同的“出针”指令发送到打印头控制电路、字车电动机及走纸控制电路中，然后经相应的驱动电路驱动，控制打印头的出针、字车的移动及走纸等，从而最终实现不同的打印效果。

驱动电路在打印机中的作用同样不可忽视。

它一般包括打印头驱动电路、字车驱动电路和走纸驱动电路3个部分。

如果说控制电路完成的是整体的“部署安排”，那么“工作的具体实施”则要依靠驱动电路来进行。

打印头控制电路、字车电动机控制电路和走纸控制电路的控制指令直接送到各自对应的驱动电路中，然后打印头驱动电路直接驱动打印头以不同的出针方式来实现打印，而字车驱动电路直接通过驱动字车电动机来实现字车的左右移动，从而带动打印头平行移动。

与此同时，走纸驱动电路通过对走纸电动机的控制以实现纸张的进退，直至最终完成打印操作。

电源电路保证的是打印机电力能源的供应。

一般来说，打印机的电源分为2组：一组电压较低，为+5V左右，用以点亮操作面板上的指示灯；另一组电压较高，用以供给驱动电动机和打印头使用。

接口电路是打印机与主机之间的信号通道，肩负着主机与打印机间的信号传输、数据交换任务。

目前常见的接口类型有并行接口和RS-232串行接口2种。

HP LaserJet P2050 和P2030 系列打印机拆机手册ENWW内部组件16 拆卸和更换•简介•拆卸和更换方法•静电放电•需要准备的工具•进行维修之前•进行维修之后•维修后期测试•打印墨盒•纸盘2 纸盒•辊和垫•外部面板、盖及门•内部组件2 第6 章拆卸和更换ENWWENWW内部组件 3简介本章仅介绍如何拆卸和更换现场可更换部件 (FRU)。

注：您的产品与文中所示照片会存在略微差异。

例如，产品的外部面板和机盖颜色会有差异。

但本章所述的操作流程对 HP LaserJet P2035 和 HP LaserJet P2055 打印机依然有效。

FRU 的更换流程通常与其拆卸流程相反。

本章对较难或关键的更换流程提供说明和提示。

惠普不支持个别部件的维修或组件检修。

注意每枚螺钉的长度、直径、颜色、类型和位置。

重新装配过程中，确保各螺钉固定到原来位置。

走线不当或线束松散会干扰其它内部组件，甚至导致线束损坏或破损。

很难发现磨损的或挤压的线束。

更换线束时，通常采用提供的线圈 (wire loop)、钻点 (lance point) 或导线槽 (wire-harness guide)。

拆卸和更换方法警告！准备维修产品之前，先关掉产品，等待 5 秒钟后，再拔掉电源线。

如果违反这条警告，不但对产品本身无益，还可能造成严重的人身伤害。

解决故障期间，电源必须处于打开状态，以便进行特定功能检查。

但在拆卸部件的过程中，应当断开电源连接。

保护套与激光/扫描组件分离时，不得对产品进行操作或维修。

反射光束虽然不可见，但仍会伤害您的眼睛。

钣金件的边缘会很尖锐。

处理时需要格外小心。

注意：拆卸或安装过程中，不要弯曲或折叠柔性扁平线缆 (FFC)。

此外，不要拉直 FFC 中处于弯曲状态的部分。

您应当确保所有 FFC 完全固定到相应的接头内。

如果没有将 FFC 完全固定到接头内，则会导致 PCA 短路。

注：要安装自攻丝螺钉，首先将螺钉沿逆时针方向转动，使之与现有的螺纹类型 (thread pattern) 对齐，然后再将其沿顺时针方向小心旋转，将其拧紧。
