激光打印机拆机图解
激光打印是一种打印机的打印方式。

现在一般外面文印店使用的数码复印
机打印输出,就属“激光打印”。

以下是小编为大家准备的激光打印机拆机图解，供大家参考。

惠普1020激光打印机正面图。

把打印机翻转，拆掉红色箭头处的3个螺丝。

把后盖铁板往上抬下就可以拆下了。

拆掉两面的侧盖，从后面先撬开再上下撬开后往前推出。

注意箭头所指的
塑料卡口。

是插入的。

把上盖翻起，拆掉箭头处的2个固定螺丝，再拆掉箭头处一个塑料臂上的
塑料卡。

把上盖拆下来了。

拔掉红色箭头处的5个接线卡座。

把连接线拆开。

每个卡座结构不一样，
所以不需要记住。

再拆掉箭头所指的一根红色粗线，把定影组件上的3个固定螺丝拆掉。

在
箭头处。

往上抬再往后拉，定影组件就可以拆下来了。

把红色箭头处的固定螺丝拆掉，把盖板拿下。

再拆下箭头处下面的2个弹簧，用小一字起子撬下来。

两面的压板就可以拆下了。

拆出加热辊。

用手转动定影膜，发现转不动。

里面没有润滑脂了。

拆出定影辊，发现齿轮橡皮圈没有坏，把它再安装回去。

把箭头处的塑料
块拆下，左右摇晃往外拔就可以了。

激光打印机结构与维修激光打印机作为非击打式打印机自20世纪70年末问世以来已经得到迅速发展，目前已成为非击打式打印机的主流产品。

第一节结构与工作原理一、工作原理激光打印机主要由控制系统、激光扫描系统、电子照相系统和走纸机构组成。

当计算机输出信息时，控制系统通过接口接收来自计算机的印字信息；对其处理后，由激光扫描系统进行扫描，将需要输出的文字、图形和图像在硒鼓上形成静电潜像；然后用电子照相系统进行显像处理，即用带有电荷的增色剂对潜像进行着色，增色剂是带有与潜像极性相反电荷的微细墨粉，墨粉吸附在潜像上就形成了可见像；最后通过输纸机构将可见像转印到普通纸上，并将文字、图像等信息加以固定（定影）后输出，从而完成了整个印字操作过程。

二、机械结构激光打印机的机械结构十分复杂，但其最主要的部件，如墨粉、感光鼓（硒鼓）、显影轧辊、初级高压电晕放电线等，都装在一个可以取下的盒子中，这个盒子称为墨粉盒或EP盒。

当墨粉用完后或这部分损坏，可以将整个盒子取下更换，给维修带来极大方便。

图4-1是激光打印机的内部构造示意图。

图4-1 激光打印机的内部构造道示意图激光打印机在电子控制电路的控制下，接收主机发送来的打印数据和控制命令，控制各机械部件的有效配合，使要打印的信息通过激光来显影在感光鼓上，墨粉由显影轧辊传送到鼓上，在转换电晕的作用下，将打印信息印在打印纸上，最后墨粉由定影轧辊加热熔融到打印纸上。

打印纸在取纸轧辊、进纸轧辊、传送带和出纸轧辊的作用下，在激光打印机内部的旅行，形成信息载体后，被送出打印机。

三、图像生成系统激光打印机的印字过程是通过图像生成系统实现的。

激光打印机的图像生成系统由八个明确分离的部分构成：感光鼓、清洗橡胶刮刀、擦除灯、主电晕、书写机构、墨粉、转换电晕、熔结辊等。

这些部分都在印字过程中起着重要作用。

图4-2是激光印字过程示意图。

感光鼓是图像生成系统的核心，如图43所示。

感光鼓是一个用铝挤压出来的圆柱简，表面覆盖着一层无毒的有机化合物，具有光敏性质，当其暴露在光线下时涂层将导电。

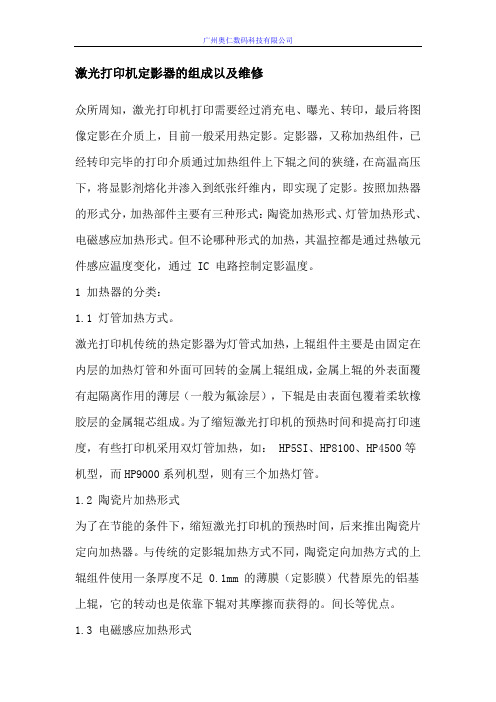

激光打印机定影器的组成以及维修众所周知，激光打印机打印需要经过消充电、曝光、转印，最后将图像定影在介质上，目前一般采用热定影。

定影器，又称加热组件，已经转印完毕的打印介质通过加热组件上下辊之间的狭缝，在高温高压下，将显影剂熔化并渗入到纸张纤维内，即实现了定影。

按照加热器的形式分，加热部件主要有三种形式：陶瓷加热形式、灯管加热形式、电磁感应加热形式。

但不论哪种形式的加热，其温控都是通过热敏元件感应温度变化，通过 IC 电路控制定影温度。

1 加热器的分类：1.1 灯管加热方式。

激光打印机传统的热定影器为灯管式加热，上辊组件主要是由固定在内层的加热灯管和外面可回转的金属上辊组成，金属上辊的外表面覆有起隔离作用的薄层（一般为氟涂层），下辊是由表面包覆着柔软橡胶层的金属辊芯组成。

为了缩短激光打印机的预热时间和提高打印速度，有些打印机采用双灯管加热，如： HP5SI、HP8100、HP4500等机型，而HP9000系列机型，则有三个加热灯管。

1.2 陶瓷片加热形式为了在节能的条件下，缩短激光打印机的预热时间，后来推出陶瓷片定向加热器。

与传统的定影辊加热方式不同，陶瓷定向加热方式的上辊组件使用一条厚度不足 0.1mm 的薄膜（定影膜）代替原先的铝基上辊，它的转动也是依靠下辊对其摩擦而获得的。

间长等优点。

1.3 电磁感应加热形式电磁感应形式加热的定影器的基本构造除了加热器本身之外，与陶瓷片定向加热形式的加热组件基本一致。

除了保持陶瓷片定向加热的固有优点外，预热时间更短。

HP4600 激光打印机采用的就是这种定影器。

2 加热组件主要部件功用及维护介绍：2.1．加热辊及其维护。

采用灯管加热方式的加热辊用无缝铝合金管制成，管壁厚度在1～3mm之间，表面覆有其隔离作用的氟树脂。

当打印纸被卡在定影装置内时，切不可用尖锐的硬物（如镊子）强行取出，这样会损坏加热辊表面涂层，影响以后定影过程中墨粉图像的完整。

定影加热辊在长期使用后将可能粘上一层墨粉，会影响定影效果。

激光打印机主要由激光扫描系统、成像转印系统、机械传动系统、传感器和电路等部分构成。

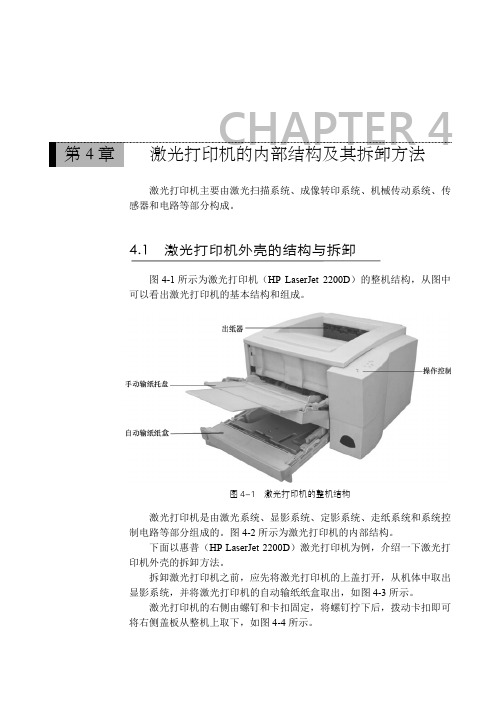

4.1 激光打印机外壳的结构与拆卸
图4-1所示为激光打印机（HP LaserJet 2200D ）的整机结构，从图中可以看出激光打印机的基本结构和组成。

图4-1 激光打印机的整机结构
激光打印机是由激光系统、显影系统、定影系统、走纸系统和系统控制电路等部分组成的。

图4-2所示为激光打印机的内部结构。

下面以惠普（HP LaserJet 2200D ）激光打印机为例，介绍一下激光打印机外壳的拆卸方法。

拆卸激光打印机之前，应先将激光打印机的上盖打开，从机体中取出显影系统，并将激光打印机的自动输纸纸盒取出，如图4-3所示。

激光打印机的右侧由螺钉和卡扣固定，将螺钉拧下后，拨动卡扣即可将右侧盖板从整机上取下，如图4-4所示。

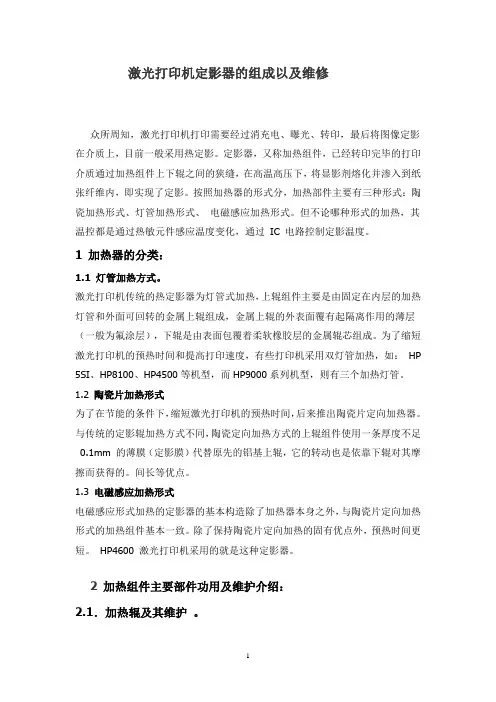

激光打印机定影器的组成以及维修众所周知，激光打印机打印需要经过消充电、曝光、转印，最后将图像定影在介质上,目前一般采用热定影。

定影器，又称加热组件，已经转印完毕的打印介质通过加热组件上下辊之间的狭缝,在高温高压下，将显影剂熔化并渗入到纸张纤维内,即实现了定影。

按照加热器的形式分,加热部件主要有三种形式：陶瓷加热形式、灯管加热形式、电磁感应加热形式。

但不论哪种形式的加热，其温控都是通过热敏元件感应温度变化，通过IC电路控制定影温度。

1加热器的分类：1。

1灯管加热方式。

激光打印机传统的热定影器为灯管式加热，上辊组件主要是由固定在内层的加热灯管和外面可回转的金属上辊组成,金属上辊的外表面覆有起隔离作用的薄层（一般为氟涂层），下辊是由表面包覆着柔软橡胶层的金属辊芯组成。

为了缩短激光打印机的预热时间和提高打印速度,有些打印机采用双灯管加热，如:HP5SI、HP8100、HP4500等机型，而HP9000系列机型，则有三个加热灯管.1.2陶瓷片加热形式为了在节能的条件下,缩短激光打印机的预热时间，后来推出陶瓷片定向加热器。

与传统的定影辊加热方式不同,陶瓷定向加热方式的上辊组件使用一条厚度不足0.1mm的薄膜（定影膜）代替原先的铝基上辊,它的转动也是依靠下辊对其摩擦而获得的。

间长等优点.1.3电磁感应加热形式电磁感应形式加热的定影器的基本构造除了加热器本身之外，与陶瓷片定向加热形式的加热组件基本一致。

除了保持陶瓷片定向加热的固有优点外，预热时间更短。

HP4600激光打印机采用的就是这种定影器.2加热组件主要部件功用及维护介绍：2。

1．加热辊及其维护。

采用灯管加热方式的加热辊用无缝铝合金管制成，管壁厚度在1～3mm之间，表面覆有其隔离作用的氟树脂。

当打印纸被卡在定影装置内时，切不可用尖锐的硬物（如镊子)强行取出，这样会损坏加热辊表面涂层，影响以后定影过程中墨粉图像的完整。

定影加热辊在长期使用后将可能粘上一层墨粉，会影响定影效果。

联想M7400一体机拆机更换定影组件机型外观如上图（联想\兄弟类似机型也一样）上次更换定影辊的时候忘记拍照记录下来，本次刚好拿自用的同型号机器做图解教程,以供广大技术人员参考。

本文纯属原创，欢迎转载，请注明本文出处。

向下翻打开前盖，将图1处套杆取出，按住图2处黑色塑胶片，向左方取出前盖。

拿掉正面此处的两颗侧盖螺丝然后打开后盖，取出图中红点处的黑色连杆，取下后盖。

放大图从右到左取出后送纸轮组件②。

（如下图）从右到左取出后送纸轮组件①。

（如下图）拿掉背面此处的两颗侧盖螺丝用一字螺丝刀撬正面螺丝卡扣处和图中所示位置，取左右下侧盖图中所标位置均有卡扣取下左右侧盖和后盖等配件可以看到定影部分。

下面开始取扫描组件和上盖。

先用尖嘴钳取下图中所示的弹簧（如下图）。

轻轻向上提出此定位塑胶片向箭头方法顶住卡扣并向上拿出白色塑料滑槽。

拿下接地螺丝，轻轻拔掉上方三根数据线后，取下扫描组件。

用螺丝刀拿掉顶部的一颗螺丝（如下图）正前方的两颗螺丝（如下图）侧面的两颗螺丝（如下图）用一字螺丝刀轻轻撬动前方及两侧的卡口处即可取下上盖。

（如下图）取下上盖后的外观。

此处可看到激光器。

拿掉两边的螺丝并向下拨动绿色拨杆,取出后上盖.(如下图)拿掉两边的螺丝，在左侧面拔掉通电插头（如下图），在右边内测小心拔掉2根数据线，然后向自己方向拉出定影组件。

（如下图）拿掉图中所示的螺丝，向后取出定影部分。

拆下的定影组件。

用尖嘴钳夹住图上标注的弹簧，向上取出。

注意右侧的小弹簧。

（如下图）取下此处两颗螺丝，拿下护盖。

（如下图）取下弹簧后，即可旋转180℃取下压力辊。

去掉压力辊后的定影部分，拿掉两侧的螺丝，以及白色小齿轮上的螺丝。

然后取下白色小齿轮，拔掉小齿轮下方的小插头，（如下图）向上拿出定影辊，用小刀清洁温度感应装置的表面看是否有污垢（如下图）。

用一字螺丝刀把图中所示部分的金属片拨回中心处，呈圆形。

（如下图）用小型的一字螺丝刀撬出图中所示的定位装备。

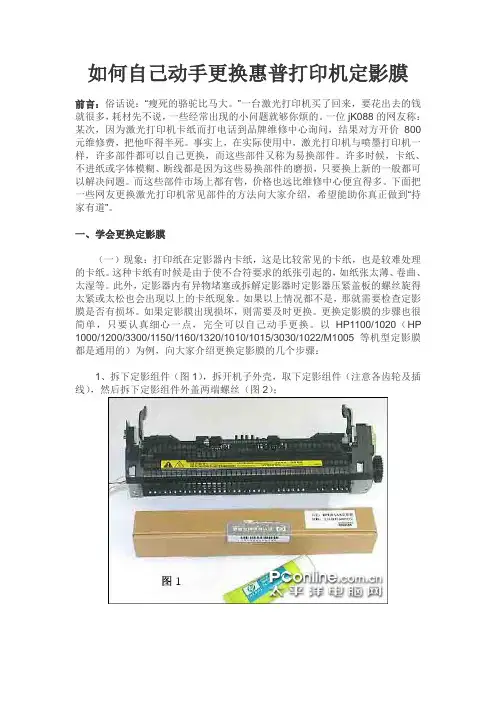

如何自己动手更换惠普打印机定影膜前言：俗话说：“瘦死的骆驼比马大。

”一台激光打印机买了回来，要花出去的钱就很多，耗材先不说，一些经常出现的小问题就够你烦的。

一位jK088的网友称：某次，因为激光打印机卡纸而打电话到品牌维修中心询问，结果对方开价800元维修费，把他吓得半死。

事实上，在实际使用中，激光打印机与喷墨打印机一样，许多部件都可以自己更换，而这些部件又称为易换部件。

许多时候，卡纸、不进纸或字体模糊、断线都是因为这些易换部件的磨损，只要换上新的一般都可以解决问题。

而这些部件市场上都有售，价格也远比维修中心便宜得多。

下面把一些网友更换激光打印机常见部件的方法向大家介绍，希望能助你真正做到“持家有道”。

一、学会更换定影膜（一）现象：打印纸在定影器内卡纸，这是比较常见的卡纸，也是较难处理的卡纸。

这种卡纸有时候是由于使不合符要求的纸张引起的，如纸张太薄、卷曲、太湿等。

此外，定影器内有异物堵塞或拆解定影器时定影器压紧盖板的螺丝旋得太紧或太松也会出现以上的卡纸现象。

如果以上情况都不是，那就需要检查定影膜是否有损坏。

如果定影膜出现损坏，则需要及时更换。

更换定影膜的步骤也很简单，只要认真细心一点，完全可以自己动手更换。

以HP1100/1020（HP 1000/1200/3300/1150/1160/1320/1010/1015/3030/1022/M1005等机型定影膜都是通用的）为例，向大家介绍更换定影膜的几个步骤：1、拆下定影组件（图1），拆开机子外壳，取下定影组件（注意各齿轮及插线），然后拆下定影组件外盖两端螺丝（图2）；2、取下外盖（图3），我们可以看到定影膜向一端挤压故障，造成定影膜损坏（图4）；3、用钳子取下图中所示弹簧（图5），然后以相同手法取下另一端弹簧（图6）；4、取下压片（图7），取出定影轴（图8）；5、拔下上辊组件端套（图9）；6、抽出损坏的定影膜（图10）；7、清洁上辊组件，可用布条沾少许酒精清洁（一定要清浩干净，以免再次损坏定影膜）（图11）；8、取定影硅脂少许（不宜过多）（图12）均匀涂于陶瓷片上（图13），切记定影膜表面不能沾上硅胶，以免造成定影膜打滑，而出现定影部份卡纸；9、取出新的定影膜，用手握住定影膜装上，注意慢慢地旋转插入（图14），用手转动定影膜若干圈，当感觉定影膜转动顺畅之后，就可以把定影膜组件和下辊组装在一起了；10、检查定影下辊轴套，看是否有磨损，若有磨损，则需要立刻更换（图15中定影轴套已磨损）。

激光打印机定影故障复位方法详解自诊断（self-diagnostic codes）是cpu通过传感器检测、判断中主要工作单元或元件出现异常情况的结果。

本文定义排除自诊断指示的故障内容，使恢复到待印状态为复位。

断开再接通主开关是最常用的复位方法。

与热辊定影器有关的故障通常用自诊断e0或e00x表示。

为能有效防止定影器热敏电阻故障引起定影器异常升温损毁热辊，即使在排除自诊断指示的故障内容以后，也不允许用断开再接通主开关的简单方法复位。

换言之，断开再接通主开关对复位热辊定影器自诊断无效。

自诊断将继续显示，不能复印。

面对此种情况，维修人员往往难避尴尬。

因为确已更换了故障元件或已排除了故障。

替换法也能证明定影器可在其它同型号中正常工作。

但将定影器装回原，或在原上换装同型号的定影器，自诊断仍然显示。

向用户解释相关电路板甚至主控板有问题吧，维修人员恐自难圆其说，用户亦很难接受。

出现类似情况的原因，是维修人员未能很好掌握技术中规定的热辊定影器自诊断的复位方法。

下面，笔者试总结维修工作经验，扼要归纳热辊定影器自诊断的复位方法，与复印同行共飨。

有不妥或疏漏之处，亦请同行指正。

复位e0或e00x的方法，大致可分为拔插电源插头、短接直流控制板上的j或cp、按电路板上的微动开关和程序复位等方法。

其中，程序复位方法又可分为维修方式开关（微动开关）引导的程序复位和键操作程序复位两种情况。

一．拔插电源插头复位复位np210、np270热辊定影器自诊断e0，可先关机。

从插座拔下再插上的电源插头，然后开机。

np400、np500ldquo;就是电源关掉也不能复位rdquo;eo。

要求ldquo;必须把主开关关掉rdquo;。

亦应理解为ldquo;关机--拔下再插上电源插头--开机rdquo;。
