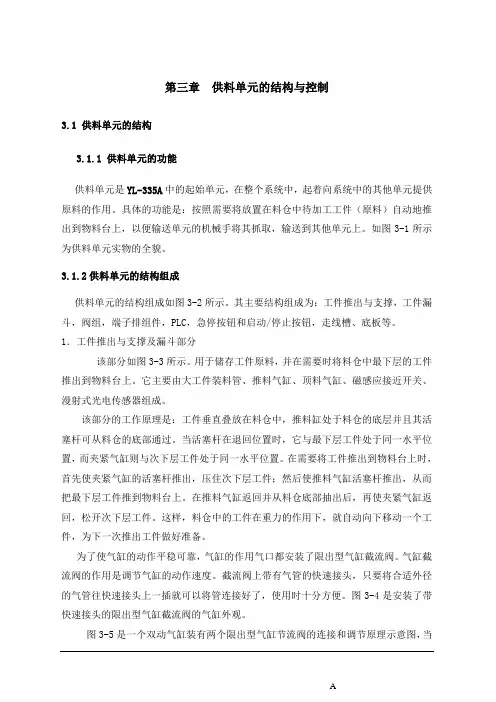

第三章供料单元的结构与控制3.1 供料单元的结构3.1.1 供料单元的功能供料单元是YL-335A中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。

具体的功能是：按照需要将放置在料仓中待加工工件（原料）自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。

如图3-1所示为供料单元实物的全貌。

3.1.2供料单元的结构组成供料单元的结构组成如图3-2所示。

其主要结构组成为：工件推出与支撑，工件漏斗，阀组，端子排组件，PLC，急停按钮和启动/停止按钮，走线槽、底板等。

1．工件推出与支撑及漏斗部分该部分如图3-3所示。

用于储存工件原料，并在需要时将料仓中最下层的工件推出到物料台上。

它主要由大工件装料管、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

该部分的工作原理是：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过。

当活塞杆在退回位置时，它与最下层工件处于同一水平位置，而夹紧气缸则与次下层工件处于同一水平位置。

在需要将工件推出到物料台上时，首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出，从而把最下层工件推到物料台上。

在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。

这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。

为了使气缸的动作平稳可靠，气缸的作用气口都安装了限出型气缸截流阀。

气缸截流阀的作用是调节气缸的动作速度。

截流阀上带有气管的快速接头，只要将合适外径的气管往快速接头上一插就可以将管连接好了，使用时十分方便。

图3-4是安装了带快速接头的限出型气缸截流阀的气缸外观。

图3-5是一个双动气缸装有两个限出型气缸节流阀的连接和调节原理示意图，当调节节流阀A时，是调整气缸的伸出速度，而当调节节流阀B时，是调整气缸的缩回速度。

从图3-4上可以看到，气缸两端分别有缩回限位和伸出限位两个极限位置，这两个极限位置都分别装有一个磁感应接近开关，如图3-6(a)所示。

第三章供料单元的结构与控制3.1 供料单元的结构3。

1.1 供料单元的功能供料单元是YL—335A中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。

具体的功能是：按照需要将放置在料仓中待加工工件（原料)自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。

如图3—1所示为供料单元实物的全貌。

3.1。

2供料单元的结构组成供料单元的结构组成如图3-2所示.其主要结构组成为：工件推出与支撑,工件漏斗，阀组,端子排组件，PLC，急停按钮和启动/停止按钮,走线槽、底板等.1．工件推出与支撑及漏斗部分该部分如图3-3所示。

用于储存工件原料，并在需要时将料仓中最下层的工件推出到物料台上。

它主要由大工件装料管、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

该部分的工作原理是：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过.当活塞杆在退回位置时,它与最下层工件处于同一水平位置，而夹紧气缸则与次下层工件处于同一水平位置.在需要将工件推出到物料台上时，首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出,从而把最下层工件推到物料台上。

在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。

这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。

为了使气缸的动作平稳可靠，气缸的作用气口都安装了限出型气缸截流阀。

气缸截流阀的作用是调节气缸的动作速度。

截流阀上带有气管的快速接头，只要将合适外径的气管往快速接头上一插就可以将管连接好了，使用时十分方便。

图3—4是安装了带快速接头的限出型气缸截流阀的气缸外观。

图3-5是一个双动气缸装有两个限出型气缸节流阀的连接和调节原理示意图，当调节节流阀A时,是调整气缸的伸出速度，而当调节节流阀B时,是调整气缸的缩回速度.从图3-4上可以看到,气缸两端分别有缩回限位和伸出限位两个极限位置,这两个极限位置都分别装有一个磁感应接近开关，如图3-6(a)所示。

控制系统构造及原理讲义(PPT 89页)任课教师教研室主任年月日任课教师教研室主任年月日任课教师教研室主任年月日任课教师教研室主任年月日1) 控制器的处理模块(CPU模块)位于塔基控制柜，主要完成数据采集及I/O信号处理；逻辑功能判定；对外围执行机构发出控制指令；与机舱控制柜光纤通信，接收机舱信号，返回控制信号；与中央监控系统通信，传递信息。

2) 对变流器、变桨距系统、液压系统，偏航系统，润滑系统，齿轮箱及机组关键设备的温度及环境温度等作监控；变流器和变桨距系统的耦合控制，与变流器通信，实现机组变速恒频运行、有功及无功调节、功率控制、高速轴紧急制动、偏航自动对风、自动解缆、发电机和主轴自动润滑、主要部件的除湿加热和散热器开停。

3) 对定子侧和转子侧的电压、电流测量，除了用于监控过电压、低电压、过电流、低电流、三相不平衡外，也用于统计发电量，以及并网前后的相序检测。

4）通过和机舱控制柜相连的信号线实现系统安全关机、紧急关机、安全链复位等功能。

3、控制系统的功能①根据风速信号自动进入起动状态、并网或从电网切出；②根据功率及风速大小自动进行转速和功率控制；③根据风向信号自动对风；④根据功率因数自动投入(或切出)相应的补偿电容(对于设置补偿电容的机组)。

当发电机脱网时，能确保机组安全关机；⑤在机组运行过程中，能对电网、风况和机组的运行状况进行监测和记录，对出现的异常情况能够自行判断并采取相应的保护措施，并能够根据记录的数据，生成各种图表，以反映风力发电机组的各项性能指标；⑥对于在风电场中运行的风力发电机组还应具备远程通信的功能。

二、安全保护风力发电机组的控制系统具有两种基本功能：一个是运行管理功能，一个是安全保护功能。

1、安全保护系统1）大风保护安全系统多数机组取l0min平均25m/s为切出风速，由于此时风的能量很大，系统必须采取保护措施。

在关机前对失速型风力发电机组，风轮叶片自动降低风能的捕获，风力发电机组的功率输出仍然保持在额定功率左右。

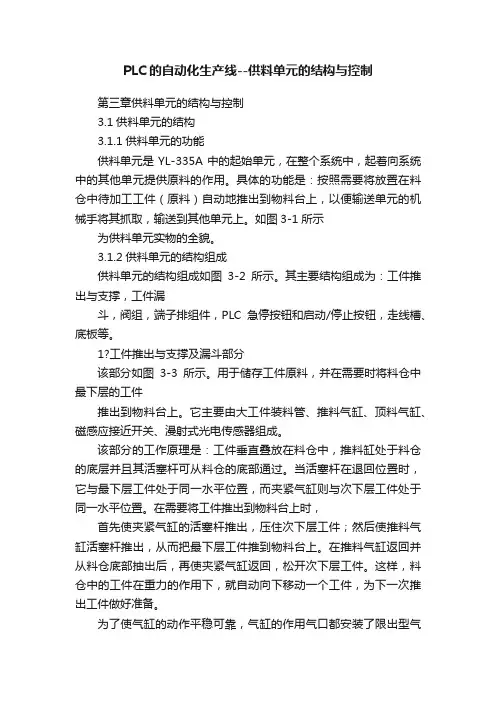

PLC的自动化生产线--供料单元的结构与控制第三章供料单元的结构与控制3.1供料单元的结构3.1.1供料单元的功能供料单元是YL-335A中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。

具体的功能是：按照需要将放置在料仓中待加工工件（原料）自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。

如图3-1所示为供料单元实物的全貌。

3.1.2供料单元的结构组成供料单元的结构组成如图3-2所示。

其主要结构组成为：工件推出与支撑，工件漏斗，阀组，端子排组件，PLC急停按钮和启动/停止按钮，走线槽、底板等。

1?工件推出与支撑及漏斗部分该部分如图3-3所示。

用于储存工件原料，并在需要时将料仓中最下层的工件推出到物料台上。

它主要由大工件装料管、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

该部分的工作原理是：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过。

当活塞杆在退回位置时，它与最下层工件处于同一水平位置，而夹紧气缸则与次下层工件处于同一水平位置。

在需要将工件推出到物料台上时，首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出，从而把最下层工件推到物料台上。

在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。

这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。

为了使气缸的动作平稳可靠，气缸的作用气口都安装了限出型气缸截流阀。

气缸截流阀的作用是调节气缸的动作速度。

截流阀上带有气管的快速接头，只要将合适外径的气管往快速接头上一插就可以将管连接好了，使用时十分方便。

图3-4是安装了带快速接头的限出型气缸截流阀的气缸外观。

图3-5是一个双动气缸装有两个限出型气缸节流阀的连接和调节原理示意图，当调节节流阀A时，是调整气缸的伸出速度，而当调节节流阀B时，是调整气缸的缩回速度。

从图3-4上可以看到，气缸两端分别有缩回限位和伸出限位两个极限位置，这两个极限位置都分别装有一个磁感应接近开关，如图3-6（a）所示。
