转速传感器简介精编版

转速传感器基本常识转速传感器是一种用于测量某个物体转速的装置。

在工业、机械和车辆中，转速的准确测量非常重要，转速传感器因此成为了许多设备中必不可少的部件。

本文将介绍转速传感器的基本工作原理、种类、以及应用场景。

工作原理转速传感器的工作原理基于霍尔效应。

当传感器中的磁场发生变化时，传感器内部的霍尔传感器会生成电信号。

转速传感器的磁场一般由附在转子上的永磁体产生。

传感器接收到这个磁场并产生电信号，这个信号含有能够描述转子转速的信息。

通过转速传感器，我们便能够获取旋转物体的速度、加速度、以及位置。

种类磁阻式转速传感器磁阻式转速传感器是一种被广泛使用的转速传感器。

它利用永磁体在旋转过程中产生的磁场，使内部的磁敏电阻与旋转物体之间产生磁阻力。

传感器通过测量这个磁阻力来测量转速。

磁阻式转速传感器可以在各种不同的应用场合下使用。

霍尔式转速传感器霍尔式转速传感器通过利用霍尔效应来测量转速。

与磁阻式转速传感器不同的是，当永磁体旋转时，传感器内部的霍尔元件会感测到磁场的变化，这个信号被转换成为电信号。

由于霍尔效应的特殊性质，这种传感器无需接触旋转物体。

光电式转速传感器光电式转速传感器则是利用光学传感器来测量旋转物体的转速。

光电式转速传感器的工作原理是，物体上的光栅状标记在旋转过程中在传感器前面流过，这个运动会导致光电元件中的电压发生变化。

传感器利用这个变化来测量物体的转速。

这种传感器在高速度旋转物体的测量中应用更为广泛。

应用场景转速传感器的应用非常广泛。

例如，水泵，发动机和变速器等许多汽车和工业设备都需要转速传感器。

下面是一些更具体的应用场景：螺旋桨技术如今，大多数船的螺旋桨转速都由转速传感器控制。

转速传感器在频繁的液体混合和机器运动的条件下运作良好。

汽车制动系统转速传感器是汽车制动系统中不可缺少的一部分。

在车轮旋转时，转速传感器会通过监控车轮旋转的速度来确保制动系统顺利工作。

能源设备可以使用转速传感器在太阳能电池板和风力涡轮机等类型的能源设备中确保更高的发电效率。

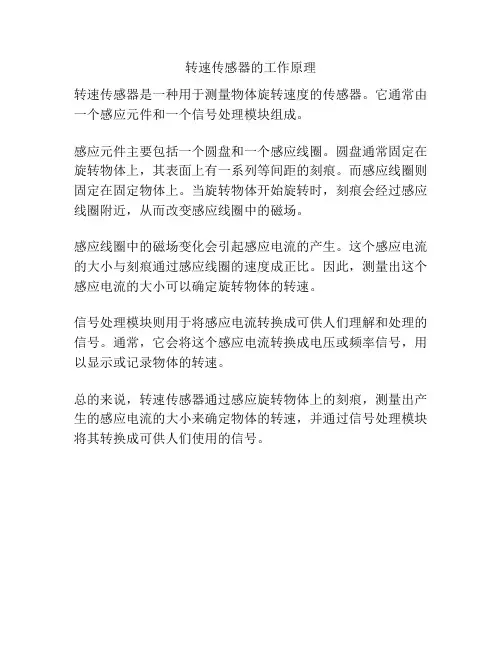

转速传感器的工作原理
转速传感器是一种用于测量物体旋转速度的传感器。

它通常由一个感应元件和一个信号处理模块组成。

感应元件主要包括一个圆盘和一个感应线圈。

圆盘通常固定在旋转物体上，其表面上有一系列等间距的刻痕。

而感应线圈则固定在固定物体上。

当旋转物体开始旋转时，刻痕会经过感应线圈附近，从而改变感应线圈中的磁场。

感应线圈中的磁场变化会引起感应电流的产生。

这个感应电流的大小与刻痕通过感应线圈的速度成正比。

因此，测量出这个感应电流的大小可以确定旋转物体的转速。

信号处理模块则用于将感应电流转换成可供人们理解和处理的信号。

通常，它会将这个感应电流转换成电压或频率信号，用以显示或记录物体的转速。

总的来说，转速传感器通过感应旋转物体上的刻痕，测量出产生的感应电流的大小来确定物体的转速，并通过信号处理模块将其转换成可供人们使用的信号。

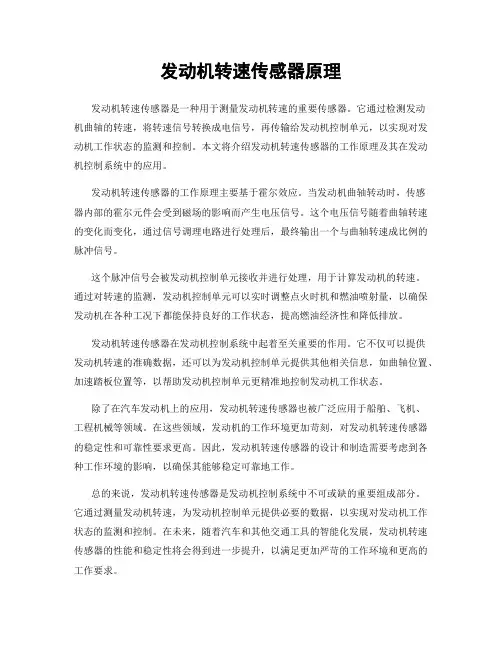

发动机转速传感器原理发动机转速传感器是一种用于测量发动机转速的重要传感器。

它通过检测发动机曲轴的转速，将转速信号转换成电信号，再传输给发动机控制单元，以实现对发动机工作状态的监测和控制。

本文将介绍发动机转速传感器的工作原理及其在发动机控制系统中的应用。

发动机转速传感器的工作原理主要基于霍尔效应。

当发动机曲轴转动时，传感器内部的霍尔元件会受到磁场的影响而产生电压信号。

这个电压信号随着曲轴转速的变化而变化，通过信号调理电路进行处理后，最终输出一个与曲轴转速成比例的脉冲信号。

这个脉冲信号会被发动机控制单元接收并进行处理，用于计算发动机的转速。

通过对转速的监测，发动机控制单元可以实时调整点火时机和燃油喷射量，以确保发动机在各种工况下都能保持良好的工作状态，提高燃油经济性和降低排放。

发动机转速传感器在发动机控制系统中起着至关重要的作用。

它不仅可以提供发动机转速的准确数据，还可以为发动机控制单元提供其他相关信息，如曲轴位置、加速踏板位置等，以帮助发动机控制单元更精准地控制发动机工作状态。

除了在汽车发动机上的应用，发动机转速传感器也被广泛应用于船舶、飞机、工程机械等领域。

在这些领域，发动机的工作环境更加苛刻，对发动机转速传感器的稳定性和可靠性要求更高。

因此，发动机转速传感器的设计和制造需要考虑到各种工作环境的影响，以确保其能够稳定可靠地工作。

总的来说，发动机转速传感器是发动机控制系统中不可或缺的重要组成部分。

它通过测量发动机转速，为发动机控制单元提供必要的数据，以实现对发动机工作状态的监测和控制。

在未来，随着汽车和其他交通工具的智能化发展，发动机转速传感器的性能和稳定性将会得到进一步提升，以满足更加严苛的工作环境和更高的工作要求。

转速传感器工作原理转速传感器是一种用于测量机械设备转速的传感器，它在工业生产中起着至关重要的作用。

本文将介绍转速传感器的工作原理，以及其在实际应用中的一些特点和注意事项。

转速传感器的工作原理主要是通过感知旋转部件的运动来产生信号，然后将信号转换成电信号输出。

常见的转速传感器有霍尔传感器、电磁感应传感器和光电传感器等。

其中，霍尔传感器是一种常用的转速传感器，它通过感知磁场的变化来检测旋转部件的运动状态。

当旋转部件经过传感器时，磁场会发生变化，从而产生霍尔电压信号，通过信号处理电路将其转换成脉冲信号输出。

电磁感应传感器则是利用感应线圈和永磁体的相对运动来产生感应电动势，从而实现转速的测量。

光电传感器则是通过光电二极管和光敏电阻来感知旋转部件的运动，当旋转部件经过传感器时，光线被遮挡，从而产生电信号输出。

在实际应用中，转速传感器可以应用于发动机、风力发电机、涡轮机、风扇等设备中，用于测量转速或者转动角度。

通过转速传感器可以实现对设备运行状态的监测和控制，提高设备的安全性和稳定性。

此外，转速传感器还可以与其他传感器结合，实现对设备运行状态的全面监测和控制。

在使用转速传感器时，需要注意一些问题。

首先，要注意传感器的安装位置和安装方式，确保传感器与被测物件之间的距离和角度符合要求。

其次，要注意传感器的信号输出和信号处理电路的匹配，确保输出信号的准确性和稳定性。

最后，要定期对传感器进行检测和维护，确保传感器的正常工作。

总之，转速传感器作为一种重要的工业传感器，在工业生产中有着广泛的应用。

通过了解其工作原理和注意事项，可以更好地使用和维护转速传感器，提高设备的运行效率和安全性。

希望本文对您有所帮助，谢谢阅读！。

发动机转速传感器原理
发动机转速传感器是一种用于测量发动机转速的设备。

其工作原理主要基于磁敏性材料的电阻变化。

具体而言，该传感器通常由一个绕组和一个磁敏核心组成。

绕组中通有一定的电流，当传感器靠近旋转的发动机部件时，磁敏材料在磁场的作用下发生变化。

磁敏材料的电阻随着其形状的变化而变化。

当发动机转速增加时，旋转部件的转动会导致传感器靠近和远离磁敏材料，从而使磁敏材料的电阻发生变化。

通过测量电阻的变化，可以计算出发动机的转速。

这种传感器通常使用模拟信号输出，输出的电信号幅值与发动机转速成正比。

通常情况下，传感器的输出信号会通过电气或电子设备进行进一步处理和转换，以便于被仪表板上的转速表或其他相关系统读取和显示。

总之，发动机转速传感器通过测量磁敏性材料电阻的变化来检测发动机转速，从而提供有关发动机运行状况的重要信息。

转速传感器的分类转速传感器是一种用于测量旋转物体转速的装置。

根据其工作原理和应用领域的不同，转速传感器可以分为多种类型。

本文将按照转速传感器的分类进行介绍，以帮助读者更好地了解和选择合适的转速传感器。

一、霍尔效应转速传感器霍尔效应转速传感器是一种利用霍尔元件感应磁场变化来测量转速的装置。

它通过感应磁场的变化来探测旋转物体的转速，并将转速信号转换为电信号输出。

霍尔效应转速传感器具有体积小、响应速度快、精度高等优点，广泛应用于汽车发动机、工业机械等领域。

二、电磁感应转速传感器电磁感应转速传感器是利用电磁感应原理来测量转速的装置。

它通过感应旋转物体所产生的磁场变化来测量转速，并将转速信号转换为电信号输出。

电磁感应转速传感器具有结构简单、稳定可靠等特点，广泛应用于发电机、电动机等设备中。

三、光电转速传感器光电转速传感器是利用光电效应来测量转速的装置。

它通过感应旋转物体上的反射或透过光信号的变化来测量转速，并将转速信号转换为电信号输出。

光电转速传感器具有工作稳定、抗干扰能力强等优点，广泛应用于印刷机械、纺织机械等行业。

四、电容式转速传感器电容式转速传感器是利用电容变化来测量转速的装置。

它通过感应旋转物体与电极之间的电容变化来测量转速，并将转速信号转换为电信号输出。

电容式转速传感器具有结构简单、精度高等特点，广泛应用于航空航天、船舶等领域。

五、磁电感应转速传感器磁电感应转速传感器是利用磁电效应来测量转速的装置。

它通过感应旋转物体所产生的磁场变化来测量转速，并将转速信号转换为电信号输出。

磁电感应转速传感器具有灵敏度高、响应速度快等优点，广泛应用于风力发电、轨道交通等领域。

六、声波式转速传感器声波式转速传感器是利用声波传播时间来测量转速的装置。

它通过发射声波信号，测量声波传播的时间差来计算转速，并将转速信号转换为电信号输出。

声波式转速传感器具有非接触式测量、精度高等特点，广泛应用于汽车制动系统、飞机发动机等领域。

转速传感器的工作原理及分类
嘿，大家知道吗，在我们生活中的很多机器里，都藏着一个小小的“魔法精灵”，那就是转速传感器啦！它就像是机器的“速度侦探”，时刻关注着机器运转的速度呢。

那它到底是怎么工作的呢？其实啊，转速传感器就是通过感知某个部件的运动，然后把这个运动转化成电信号。

就好像我们看到了有趣的事情，然后用语言告诉别人一样，转速传感器把机器的转速情况用信号告诉其他的控制部分。

接下来，说说它的分类吧。

有一种叫电磁式转速传感器，就像是个敏锐的“电磁小侦探”，它通过电磁感应的原理来工作。

还有一种光电式转速传感器，它就像是一个有着超级视力的“小眼睛”，通过光来检测转速。

比如说，在汽车的发动机里，转速传感器就起着很重要的作用呢。

它能帮助我们知道发动机转得快不快，是不是正常工作，就像我们跑步的时候，有人在旁边帮我们数着速度一样。

总之，转速传感器虽然小小的，但它的作用可不小，它让我们的机器能够更安全、更高效地运转。

下次当你看到那些复杂的机器时，说不定就能想到里面藏着这样一个神奇的“速度侦探”哦！。

转速（速度）在线测量方案选择时，一般要考虑的问题有以下几点：1.被测物体运动的速度范围：超低速(0.10～2.00r/min)低速(0.5～500r/min)中高速(20～20000r/min)高速(500～200000r/min)超高速(500～600000r/min)全速(0.10～600000r/min)测速范围作为基本参数，直接关系到传感器和测速仪的选择。

比如在20～20000r/min这一测速范围，函盖了低速、中高速，满足这一速仪表品种比较多。

如果测速范围在20r/min以下，甚至0.1r/min以下,这就是超低转速测量，不是普通的传感器和测速仪表能满足的了。

2.被测物体可测点几何形状：轴（光轴/带孔/带槽/带销/叶片）传动齿轮/皮带测速范围的传感器和测被测物体可测点几何形状，关系到适用传感器的品种，可测点周边空间关系到选用传感器的可安装性，可测点环境关系到传感器和仪表的耐受特性。

3.环境条件：被测物体可测点几何状况及环境条件，往往是传感器和测速仪的最大制约因数。

比如一种微型电机，被测旋转轴直径只有 1.5mm，只有端面露在外面，且此轴没有负载能力，如何检测？再如被测物体转速0.10～2.00r/min,要求测量仪表输出4～20mA的标准信号，测量环境70摄氏度，这就要求传感器和测速仪不光满足测速范围的要求，还要满足环境温度的要求。

4.动态/静态显示、记录、控制：动态测量和静态测量，关系到测量方法和瞬时转速的概念，静态测量一般选用的采样时间为0.5秒到2秒，超低转速时，可延时到60秒。

动态测量一般采样时间选择小于0.1秒，高速采样时，要求采样时间不超过0.01秒。

5.误差、响应时间、输出控制形式等：误差、响应时间、输出控制形式，直接关系到测量目的能否达到。

总结：以上决定转速（速度）在线测量方案选择的几点要素，主要针对安装以及测速范围与环境条件等方面的适用性；在线测量方案还要求简单可靠，经济有效。

SFS-Z2转速传感器转速传感器SFS-Z2安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。

SFS-Z2具备良好的低频和高频特性。

低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至5KHz,可满足绝大部分工业领域的高转速测量要求。

传感器SFS-Z2与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。

传感器SFS-Z2具有测速范围宽，温度适应范围宽，抗振性强的特点。

技术参数：传感器SFS-Z2安装被测感应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥1.7，材料为导磁低碳钢注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

安装间隙：0.3-1.5mm,典型值为1.0mm注：取决于被测件的振动情况速度探头SFS-Z2转速传感器传感器SFS-Z2输出特性频响特性：0~20kHz输出通道数：双通道输出波形：方波，上升、下降沿时间12μｓ±40%输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2v<><2.2v<>脉冲占空比：50％±25％相位差：90±30°（第一通道超前）注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式负载能力：±20mA （最大）输出阻抗：＜47Ω工作电源：Ub＝15VDC±30% （8V～28V）功耗电流：≤35mA工作温度：－20℃～125℃（头部）耐振性能：振动（10Hz~2KHz）30g，冲击100g密封性：IP68.。

转速传感器转速传感器的功用是检测车轮的速度，并将速度信号输入ABS的电控单元。

下图所示为转速传感器在车轮上的安装位置。

目前，用于ABS系统的速度传感器主要有电磁式和霍尔式两种。

（1）电磁式转速传感器结构传感头的结构如下图所示，它由永磁体2、极轴5和感应线圈4等组成,极轴头部结构有凿式和柱式两种。

齿圈6旋转时，齿顶和齿隙交替对向极轴。

在齿圈旋转过程中，感应线圈内部的磁通量交替变化从而产生感应电动势，此信号通过感应线圈末端的电缆1输入ABS的电控单元。

当齿圈的转速发生变化时，感应电动势的频率也变化。

ABS电控单元通过检测感应电动势的频率来检测车轮转速。

电磁式轮速传感器结构简单、成本低，但存在下述缺点：一是其输出信号的幅值随转速的变化而变化。

若车速过慢，其输出信号低于1V，电控单元就无法检测；二是响应频率不高。

当转速过高时，传感器的频率响应跟不上；三是抗电磁波干扰能力差。

目前，国内外ABS系统的控制速度范围一般为15～160km/h，今后要求控制速度范围扩大到8～260km/h 以至更大，显然电磁感应式轮速传感器很难适应。

（2）霍尔轮速传感器霍尔轮速传感器也是由传感头和齿圈组成。

传感头由永磁体，霍尔元件和电子电路等组成，永磁体的磁力线穿过霍尔元件通向齿轮，如下图所示。

当齿轮位于图中(a)所示位置时，穿过霍尔元件的磁力线分散，磁场相对较弱；而当齿轮位于图中(b)所示位置时，穿过霍尔元件的磁力线集中，磁场相对较强。

齿轮转动时，使得穿过霍尔元件的磁力线密度发生变化，因而引起霍尔电压的变化，霍尔元件将输出一个毫伏(mV)级的准正弦波电压。

此信号还需由电子电路转换成标准的脉冲电压。

霍尔轮速传感器具有以下优点：其一是输出信号电压幅值不受转速的影响。

；其二是频率响应高。

其响应频率高达20kHz，相当于车速为1000km/h时所检测的信号频率；其三是抗电磁波干扰能力强。

因此，霍尔传感器不仅广泛应用于ABS轮速检测，也广泛应用于其控制系统的转速检测。
