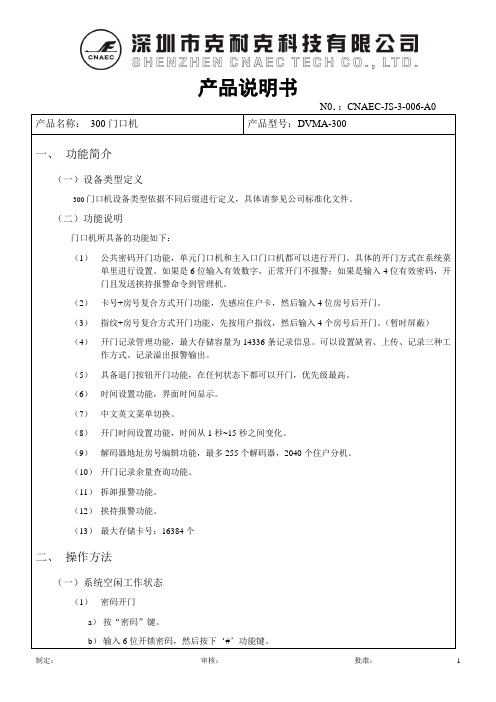

mindcom门口机说明书
数字音视频压缩、嵌入式（SOC）及流媒体网联网方式，结合家庭智能网关系统的特点，利用小区的以太网络，进行音频、视频的网络流传送，集成可视对讲、访客留影、信息发布、家庭安防、家电控制等，实现户户对讲、全数字免提对讲。
信息提示栏中有操作帮助信息、物业公告、温馨提示等内容：
输入9999#，提示输入工程密码，输入工程密码（默认为888888），进入门口机设置。
按上键（左移）：若呼叫无人接听，根据提示可以给住户留言留影
进入设置页面，需输入工程密码，按上键（左移）、下键（右移）进行切换选择，选定
60秒无操作则返回上一级页面：显示系统信息，如：设备类型、设备地址、MAC地址、IP地址、网关地址、服务器地址等地址、IP地址、网关地址、服务器地址等：修改门口机系统时间、屏保时间、关门延时时间等项：管理本栋楼的用户通讯信息（未完成）：查询某分机是否在线，用于系统故障排查（未完成）
硬件编解码；
呼叫功能：支持呼叫网内任意终端、和呼叫管理中心功能；
开门功能（中心软件需要用户自行根据协义添加）；
支持语音提供功能、用户可以更改振铃声音、更改语音提供；
英文语言菜单、用户可以自行设置菜单语言选项；
支持本地在线搜索网内室内终端功能、方便施工/调试；。
广东泛达电子科技有限公司

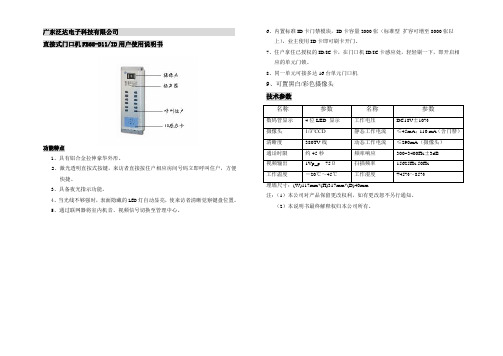

直按式门口机FB68-D11/ID用户使用说明书
功能特点
1、具有铝合金拉伸豪华外形。
2、激光透明直按式按键，来访者直接按住户相应房间号码立即呼叫住户，方便
快捷。
3、具备夜光指示功能。
4、当光线不够强时，表面隐藏的LED灯自动显亮，使来访者清晰觉察键盘位置。
5、通过联网器将室内机音、视频信号切换至管理中心。
6、内置标准ID卡门禁模块，ID卡容量2000张（标准型扩容可增至8000张以
上），业主使用ID卡即可刷卡开门。
7、住户拿住已授权的ID/IC卡，在门口机ID/IC卡感应处，轻轻刷一下，即开启相
应的单元门锁。
8、同一单元可接多达16台单元门口机
9、可置黑白/彩色摄像头
技术参数
注：（1）本公司对产品保留更改权利，如有更改恕不另行通知。
（2）本说明书最终解释权归本公司所有。
数字社区可视对讲门口主机使用说明书V1.3型号：SNX-IPX-D11系列SNX-IPX-D12系列SNX-IPX-D17系列SNX-IPX-D18系列SNX-IPX-D19系列SNX-IPX-D28系列SNX-IPX-D29系列SNX-IPX-D33系列目录产品简介： (2)基本功能介绍： (2)基本功能操作说明： (4)工程设置操作说明： (5)安装注意事项： (7)技术参数： (8)故障排查： (8)安全注意事项： (8)谢谢您使用斯耐克森数字智慧社区楼宇对讲系统的产品，使用前请详细阅读本手册。
请妥善保管本手册，以备日后参考。
由于技术的不断更新，手册中可能会于实际操作有不符之处，其最终解释权归本公司所有。
产品简介：可视对讲门口主机产品采用嵌入式安装设计，可以安装在单元入口作为单元门口主机，也可以安装在小区入口作为围墙门主机使用。
通过使用键盘拨号可以呼叫小区住户可视对讲分机，或者呼叫小区保安分机及管理中心电脑平台。
在核实来访者身份后，业主或者小区管理人员可以远程控制打开连接在门口机上的电控锁或者磁力锁。
除此之外，门口主机还有多种开锁方式，比如：密码开锁，刷卡开锁等等。
这些开门方式的操作说明都显示在门口主机的显示屏上供用户参考。
基本功能介绍：1.访客可视对讲：1.1门口主机可输入业主房号呼叫业主的室内机，进行可视对讲。
2.求助功能：2.1门口机可呼叫保安亭或者物业中心进行求助和咨询。
3.门禁开锁功能：3.1门口机可密码开锁。
3.2IC卡刷卡开锁。
3.3访客呼叫业主室内机，室内可远程开锁，打开本地门禁电控锁。
3.4求助保安亭或者物业中心开锁。
4.视频监控功能：4.1业主可通过室内机来监控单元门的图像，并可拍照保存。
4.2保安亭和物业中心可通过远程监控，来查看当前门口机的监控情况。
5.呼叫电梯功能：5.1门口机开锁的同时，呼叫电梯到1层。
5.2住户用刷卡开锁，密码开锁等开锁方式开锁后，打开住户对应楼层的电梯权限。
单元门口机（VTO12XX系列）V1.3.0前言概述本文档详细描述了产品示意图、基本功能介绍、技术参数、设备接口说明、设备安装指导、常见问题。
符号约定在本文档中可能出现下列标志，它们所代表的含义如下。
重要安全须知使用产品前，请认真阅读并严格遵守以下要求，以免您的产品和财产受到损失。
●请在允许的温度和湿度下运输、使用、存储本产品。
●请将产品放置和安装在远离强电、强烈磁场的地方。
●请勿将产品放置在潮湿、有灰尘或煤烟的场所。
●请勿将产品放置在阳光直射的地方或发热源附近。
●请勿随意拆卸本产品。
●请在开启设备上盖或维修设备时断开所有电源，防止触电。
●请使用相同类型的新电池更换旧电池。
●请使用推荐的电源线，并在其额定规格内使用。
特别声明●产品请以实物为准，说明书仅供参考。
●产品实时更新，如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
●产品说明中有疑问或争议的，以公司最终解释为准。
目录前言 (I)重要安全须知 (II)1 产品概述 (1)1.1型号列表 (1)1.2设备结构 (1)1.2.1 VTO1210A-X/VTO1220A (1)1.2.2 VTO1210B(W)-X/VTO1220B(W) (4)1.2.3 VTO1210C-X (8)2 安装单元门口机 (11)2.1 VTO1220A/VTO1210A-X系列 (11)2.1.1螺钉规格 (11)2.1.2安装步骤 (11)2.1.3线缆连接 (12)2.2 VTO1210B(W)-X/VTO1220B(W)系列 (12)2.2.1螺钉规格 (12)2.2.2安装步骤 (12)2.2.3线缆连接 (13)2.3 VTO1210C-X系列 (13)2.3.1螺钉规格 (13)2.3.2安装步骤 (13)2.3.3线缆连接 (14)3 调测单元门口机 (1)3.1数字系统 (1)3.1.1组网图 (1)3.1.2配置门口机 (1)3.1.3配置数字室内机 (4)3.1.4结果验证 (4)3.2模拟系统 (5)3.2.2配置门口机 (5)3.2.3配置模拟室内机 (7)3.2.4结果验证 (8)4 基本功能 (9)4.1呼叫功能 (9)4.2修改本机配置 (9)4.2.1进入工程设置界面 (9)4.2.2修改IP，网关，子网掩码 (9)4.2.3修改本地音量大小 (9)4.3发卡功能 (9)4.4开锁功能 (10)4.4.1室内机、管理中心远程开锁 (10)4.4.2本地开锁 (10)4.4.3 IC卡开锁 (10)4.5门口机WEB功能 (10)4.5.1登录WEB界面 (10)5 WEB功能介绍 (11)5.1登录 (11)5.2系统设置 (11)5.2.1本机设置 (11)5.2.2联网配置 (13)5.2.3室内机管理 (14)5.2.4分配器管理 (16)5.2.5网络设置 (16)5.2.6视频设置 (16)5.2.7修改密码 (17)5.2.8用户管理 (17)5.2.9 IPC信息 (18)5.2.10公告信息 (19)5.3信息查询 (20)5.3.1通话记录 (20)5.3.2报警记录 (20)5.3.3刷卡记录 (20)5.4状态统计 (21)5.5退出系统 (21)附录1 技术规格 (22)1产品概述1.1型号列表本文档适用于多个产品型号，请您仔细核对所购买的产品型号及其功能特性。
TC-362D-1A/JY栋门口机操作说明本机具有26个大写英文字母跟数字键任意组合成虚拟房号呼叫住户，解决了以前特殊房号的房号转换缺陷，虚拟房号设置最大为8位（字母或数字也可是字母跟数字的组合）房号的物理地址为6位数字（四位有效地址（高两位无效）范围为000000-006332）。
1、虚拟房号:（即门牌号）设置最大为8位（字母或数字也可是字母跟数字的任意组合）。
2、物理地址：总长度为6位数字（00+四位有效FC 地址最高位无效）范围为000000-006332）；物理地址从左到右排列的六位数字为第1位、2位为0，第3位和4为层号(FC)，第5位和6位为房号（FC），管理中心的地址为6个零。
（注意!!必须注册000000—000000，否则，呼不通中心机）3、呼叫住户：键入虚拟房号（即门牌号），再按“—”键即可，响回铃声则呼通。
4、对换表的注入方法：A、管理中心机电脑下载到门口机中，在管理中心软件包中打开（/JY）下载程序，按上述1、2项说明建立虚拟房号和物理地址的对换表，通过下载串口线对换表资料下载到门口机中，详细见下述。
B、手动建表：在门口机的按键打操作，将对换表输入门口机即可，详细见下述.5、对换表举例说明：虚拟房号（即门牌号2-8位）物理地址（00+分层器地址号）6位000000 000000 （呼中心用）0101（房）00（补00）0101（FC地址）0102（房）00（补00）0101（FC地址）. .. .201A（房）00（补00）0301（FC地址）202B（房）00（补00）0302（FC地址）. .. .2008（房）00（补00）3104（FC地址）2107（房）00（补00）3103（FC地址）具体操作如下：一、功能1、系统自检查功能2、呼叫功能3、公共密码开锁4、监视功能5、设置功能6、房号下载功能7、功能键定义8、备注二、 操作说明1、 自检功能说明本机每次上电都会自我检查，自检的结果有两种情况：一是自检失败，二是自检成功，不管是成功还是失败都会进入主画面。
数码式门口机使用说明一、外观1.咪头2.摄像头3.显示区4.操作说明5.键盘区6.扬声器二、端子说明⏹ 10芯端子: 门口机出线端子红：+15V 输出黑：地(连接至中继箱的黑线)绿：数据、声音上行(连接至中继箱的绿线) 黄：数据、声音下行(连接至中继箱的黄线)棕：+15V 输入(连接至系统电源的红线) 蓝：电源地(连接至系统电源的黑线) 白：视频信号(连接中继箱) 灰：视频地(连接中继箱)橙：开锁+(连接电控锁)(有效控制信号为DC12V 电压) 紫：地(连接电控锁) ⏹ 8芯端子：管理机联网端子黑：串行通信 485+ 绿：串行通信 485－黄：声音1（管理机麦克风至门口机喇叭） 红：声音2（门口机麦克风至管理机喇叭） 棕：联网地(门口机至管理机) 蓝：视频信号输出(门口机至管理机) 白：视频公共地 灰：围墙机视频信号输入⏹ 2芯端子（1）:电插锁/磁力锁红：电插锁/磁力锁正极 黑：地⏹ 2芯端子（2）:门禁联网(带刷卡功能的门口机专有)黄：RS485+——连接至RS-485接口转换器RS485+ 黑：RS485-——连接至RS-485接口转换器RS485-⏹ 4芯端子：出门按钮/I D 、I D 读卡器接口黑：按钮一端 黑：按钮另一端⏹ 3芯端子（1）:联网视频切换器控制口红：+12V黄：联网视频切换器控制信号 黑：GND(地)⏹3芯端子（2）:门口机并机视频切换器控制口红：+12V黄：门口机并机视频切换器控制信号黑：GND(地)三、操作方法及器材调试操作目的操作方法1、呼叫住户按房号 \ *2、用密码开门按 * \ 通用密码（4位）\ *3、呼叫管理处按“0000”或“0**”4、修改门口机编号按 0 \ * \ 管理员密码(4位) \*(全部熄灭) \ 3 \ * \显示原编号(例如：0101)，直接输入新编号(例如：0202) \ *5、修改管理员密码按 0 \ * \ 管理员密码(4位) \ *(全部熄灭) \ 2 \ * \ 显示旧管理员密码，输入新密码（4位）\ *6、修改通用密码按 0 \ * \ 管理员密码(4位) \ *(全部熄灭) \ 1 \ * \ 显示旧通用密码 \ 输入新密码(4位) \ *7、设置开锁时间按 0 \ * \ 管理员密码(4位) \ *(全部熄灭) \ 5 \ * \ 显示以前时间(--xx) \ 输入新时间(2位) \ *注意:开锁时间是以秒为单位。
2TMD042000D0044│ 08.02.2021产品手册ABB-Welcome IPHD1205-S 人脸识别门口机1使用说明 (4)2安全 (4)3按规定使用 (5)4环境 (6)4.1ABB设备 (6)5产品描述 (7)5.1外观 (7)5.2接口描述 (8)5.3锁类型与连接 (9)6技术参数 (10)7安装 (11)7.1对电工的要求 (11)7.2安装 (12)7.2.1准备 (12)7.2.2安装高度 (12)7.2.3嵌入安装 (14)7.2.4拆卸 (15)8设置 (16)8.1待机屏幕 (16)8.2进入“设置”页面 (17)8.3工程设置 (18)8.4门禁设置 (19)8.5系统设置 (20)9操作 (22)9.1呼叫室内机 (22)9.2呼叫管理中心 (22)9.3刷卡开锁 (22)9.4出门按钮开锁 (22)9.5密码开锁 (23)9.6人脸识别开锁 (24)10网络安全 (25)10.1免责声明 (25)10.2性能与服务 (25)10.3布防指南 (26)10.4升级 (26)10.5备份/恢复 (26)10.6恶意软件预防方案 (26)10.7密码规则 (26)注意事项 (27)1使用说明请仔细阅读本手册，并遵守其中所含的信息。
这将有助于避免人身伤害和财产损失，确保设备操作可靠且使用寿命长。
请将本手册保管在安全地方。
如果转让本设备，请一并提供本手册。
如未能遵守本手册的说明，ABB概不负责。
2安全警告电压！直接或间接接触导电部件会导致触电危险。
可能会造成电击，灼伤甚至死亡。
–安装和拆卸前应先切断电源！–仅可由专业人员来执行100 - 240 V电网上的工作。
3按规定使用该设备是 ABB-Welcome IP系统的一部分，必须与该系统的其他设备搭配使用。
安全模式该门口机默认在“安全模式”下工作，从而确保高度的安全性。
在“安全模式”下，该门口机需要上位机软件签发的证书才能正常运行。
ZXLVT-16-S门口机组装与调试目录1．硬件组装 (3)1.1 触摸屏与显示屏安装 (3)1.2 三星核心板安装 (4)1.3 3G模块安装 (5)1.4 人体红外模块安装 (6)1.5 矩阵键盘模块安装 (6)1.6 IC刷卡模块 (7)1.7 喇叭模块 (8)1.8 补光灯模块 (8)1.9 摄像头模块 (9)2.硬件调试 (9)2.1电源调试 (9)2.2触摸屏显示屏调试 (9)2.3 矩阵键盘调试 (10)2.4摄像头调试 (10)2.5补光灯调试 (10)2.6喇叭调试 (10)2.7 IC刷卡调试 (10)2.8红外调试 (10)2.9麦克风调试 (10)3 软件调试 (10)1．硬件组装1.1 触摸屏与显示屏安装将触摸屏的背面透明保护膜与四周的黏膜撕掉，接线口与显示屏的接线口面向一致，并严格的按照触摸屏与显示屏的尺寸大小对应，将黏膜紧紧贴在显示屏上面，安装时必须轻拿轻放，戴好白色手套，防止刮伤触摸屏与显示屏，如图1、图2，完成第一步后，将已经粘合一体的触摸屏与显示屏放在ZXLVT-16-S门口的显示屏位置，显示屏与触摸屏的正面朝外，然后安装显示屏固定板，如图3，先用M3螺丝固定对角，在进行四周固定螺丝，保证显示屏不会晃动，如图4。
图1触摸屏与显示屏粘合正面效果图图2触摸屏与显示屏粘合反面效果图图3显示屏固定板图4 显示屏与触摸屏安装完成效果图1.2 三星核心板安装首先需要戴好防静电手环，防止静电损坏核心板电路，造成损失。
其次将核心板放在显示屏固定板的上面，注意核心板的安装方向位置为CPU在右边，3G 模块在左边，然后固定核心板对角，再进行四周固定，保证核心板位置不偏移，注意不要死死的压住核心板，需要循行渐近。
