海康威视单元门口机授权操作手册

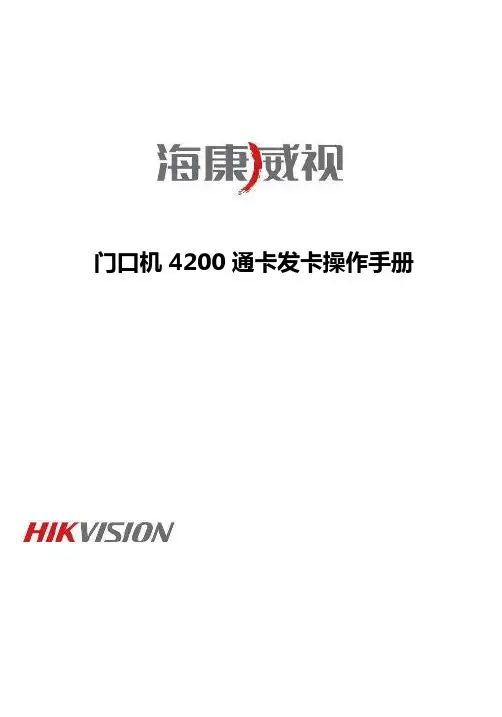

门口机 4200 通卡发卡操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)4200 发卡配置。

2)刷卡测试2、操作步骤（配置步骤）(一) 4200 发卡配置a)4200 添加设备，具体可参照普通卡发卡；b)进入4200 可视对讲——组织管理点击左部组织列表“+”添加组织选择其他,输入名称;c)右边选中列表,输入用户名称:(二) 进入4200 可视对讲——卡片管理1)点击进入添加卡片，选择对应添加方式，卡片类型选择其他卡。

2)点击开卡，进入开卡界面选择分组，选择需开卡的住户。

如需退卡在此界面选中房间号点击退卡按钮即可退掉此房间相关联的全部卡片,如需对单独卡进行退卡,可以在选择卡片中重新勾选卡片即可。

3)点击该住户卡片管理选择卡片按钮，进入选择卡片页面，选择卡片，选择下发设备（门口机），进行开卡操作。

(三) 刷卡测试效果。

刷卡成功，会有语音提示。

4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

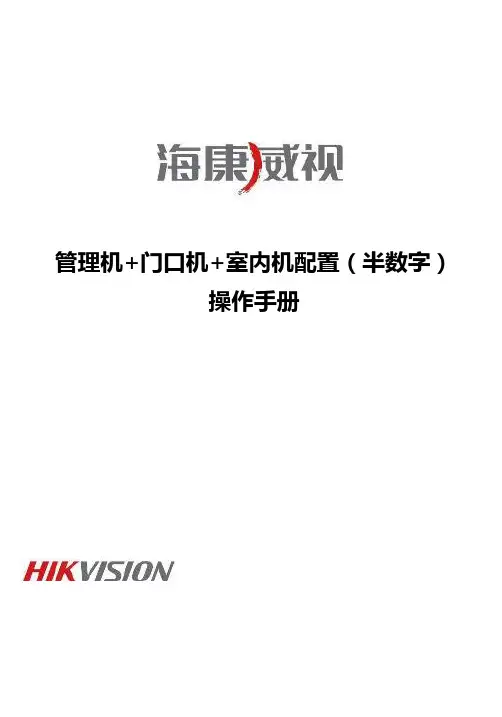

管理机+门口机+室内机配置（半数字）操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (7)四、变更记录 (7)五、关于海康威视 (1)一、操作流程（配置流程）1)管理机配置2)门口机配置3)室内机配置二、操作步骤（配置步骤）1.配置管理机对应参数远程配置-对讲-编号配置图1：管理机编号配置远程配置-网络-本地网络配置图2：本机网络配置远程配置-网络-关联网络配置（若使用管理机作为SIP服务器，则在管理机本机设备管理，添加SIP服务器并将其IP填写为管理机IP；若使用平台按平台要求填写）图3：关联网络配置2.门口机配置远程配置-对讲-编号配置（门口机编号0代表主门口机，1/2/3…代表从门口机）图4：编号配置远程配置-网络-本地网络配置图4：本地网络参数配置远程配置-网络-关联网络配置（填写对应管理机IP，以及配置的SIP服务器地址，若使用平台则按平台要求填写。

）图5：关联网络参数配置3.室内机配置室内机连接到解码器，只需要连接网线。

三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

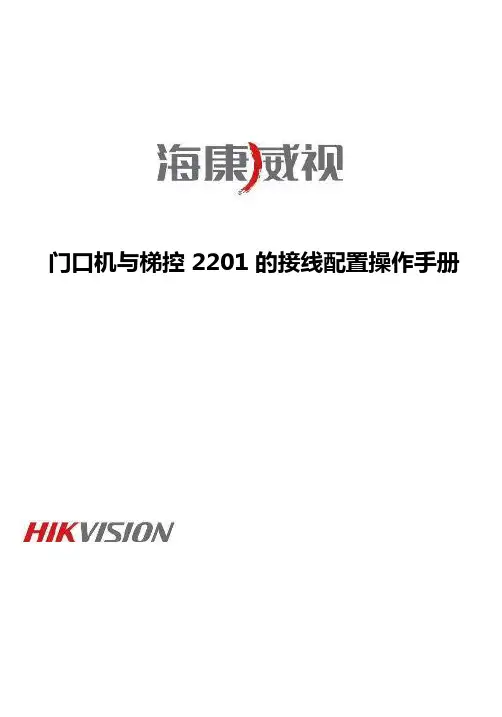

门口机与梯控 2201 的接线配置操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)连接门口机与2201的RS485通讯线2)配置门口机的梯控参数3)测试呼梯功能2、操作步骤（配置步骤）1)如下图所示，将DS-K2201梯控主机的TXD1、RXD1分别接到门口机的485+、485-。

注：新DS-K2201 主板的端子标识为TXD2、RXD2，其实没有区别，只需要接在这位置的端子上即可。

2)通过批量配置工具或4200客户端添加门口机，再进设备的远程配置，根据下图所示进行参数配置：在“RS485”修改485通讯的波特率为38400，工作模式为梯控，并保存；在“门禁与梯控”中选择是，并保存。

3)测试呼梯功能在门口机刷卡，门口机开锁并联动电梯到达门口机所在的楼层，同时放开室内机所在楼层的电梯权限(需要4200配置卡到对应的室内机) 通过室内机呼梯，联动电梯到达室内机所在楼层，同时放开主门口机所在楼层的电梯权限在室内机监视门口机或与门口机通话时进行远程开锁，门口机开锁并联动电梯到达门口机所在的楼层，同时放开室内机所在楼层的电梯权限(需要4200 配置卡到对应的室内机)注：经济型门口机DS-KD3002-2A要求版本V1.4.2及以上，其余门口机要求版本 V1.4.11 及以上。

梯控DS-K2201与电梯的接线详见门禁单功能文档【1010】DS-K2201梯控接线指南。

3、适用型号5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

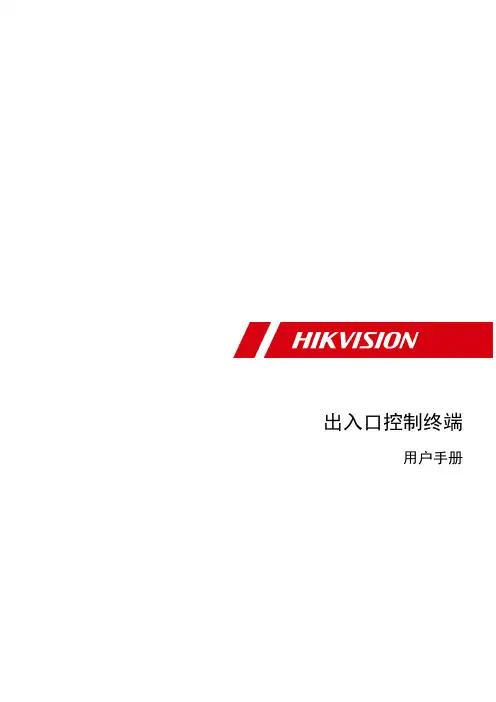

出入口控制终端用户手册版权所有©杭州海康威视数字技术股份有限公司2020。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

●如本手册内容与适用的法律相冲突，则以法律规定为准。

前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。

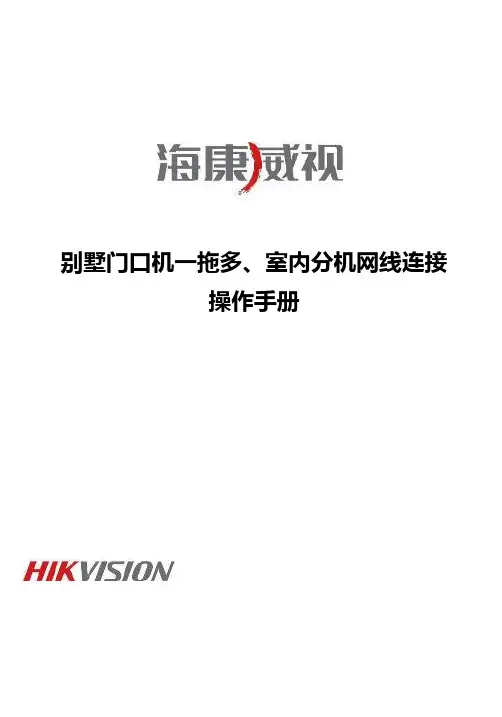

别墅门口机一拖多、室内分机网线连接操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)确认网络通讯良好，室内主、分机与别墅门口机在同一局域网；（别墅门口机和室内主机设置无需修改）；2)修改室内主机为室内分机设置（只能在本地界面设置）；3)室内分机设置；4)呼叫开门测试效果。

2、操作步骤（配置步骤）1)确认网络通讯良好，室内主、分机与别墅门口机在同一局域网；（别墅门口机和室内主机设置无需修改）。

2)修改室内主机为室内分机设置（只能在本地界面设置）。

注：室内机1.2.1 版本均需要定制实现室内分机修改，1.3 版本中此功能为基线功能，均可支持。

1.2.1 版本支持升级为1.3 版本，但是如果升级，则需将整个拓扑中的管理机门口机同步升级，否则无法正常使用（软件机制有变更）3)室内分机设置。

（只能在本地界面设置）1、设置室内分机编号（工程设置—本机信息）2、添加室内主机（工程设置—设备管理）4)呼叫开门测试效果。

4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

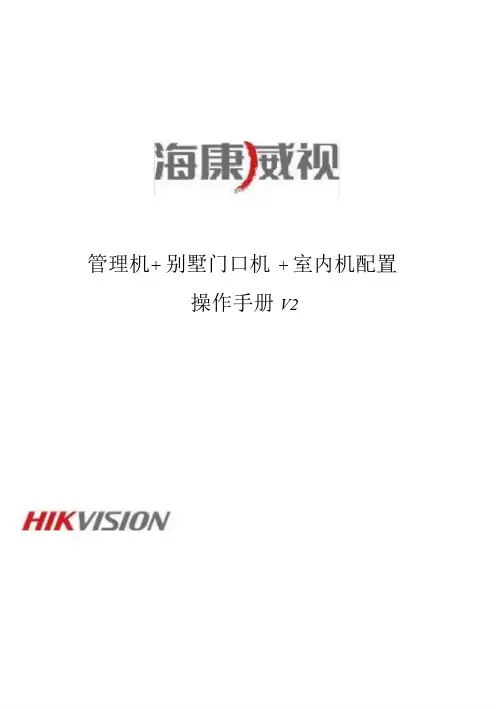

管理机+ 别墅门口机+ 室内机配置操作手册V2目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1) 确认网络通讯良好，管理机，室内机与别墅门口机在同一局域网；2) 管理机，室内机与门口机设置sip 服务器；3) 门口机与室内机添加管理机IP；4) 管理机添加门口机；5) 管理机，室内机与门口机两两呼叫测试。

2、操作步骤（配置步骤）1) 确认网络通讯良好，管理机，室内机与门口机在同一局域网。

2) 管理机，室内机与门口机设置sip 服务器。

批量配置工具或4200软件设置（远程配置—关联网络设置—SIP服务器IP）备注：管理机，室内机与门口机设置sip 服务器方式相同，测试时可用管理机IP 作为sip 服务器测试。

管理机和sip 服务器都可以作为sip 服务来源，如果用sip 服务器，必须通过平台下发sip 服务。

3) 门口机与室内机添加管理机IP。

方法同步骤2），此处不作重复截图4) 管理机添加门口机(A、B 二选一)A、本地设置（工程设置—设备管理—添加设备）B、批量配置工具4200软件设置（远程配置—对讲—监控信息）5) 管理机呼室内机、室内机呼管理机、门口机呼室内机、门口机呼管理机测试；6) 多门口机和多室内机的拓扑架构中，门口机的编号和室内机的房间号管理需要提前整理规划。

注意:1.4.0 以前版本不支持别墅门口机呼叫管理机,1.4.0 及以后版本可在批量配置工具或4200 按键配置中配置呼叫管理机方式:3、适用型号海康全数字可视对讲设备4、版本说明版本更日期主要变更内容v1.0 build20160311 建立文档v1.1 build20170321 新增别墅门口机呼叫管理机5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

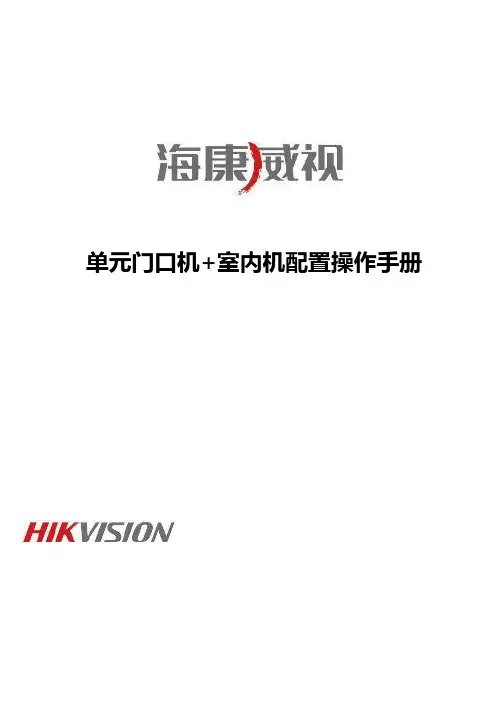

单元门口机+室内机配置操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)确认网络通讯良好，室内机与门口机在同一局域网；2)室内机上门口机IP 和房间号；3)室内机和门口机互相呼叫测试效果。

2、操作步骤（配置步骤）1)确认网络通讯良好，室内机与门口机在同一局域网。

2)室内机上门口机IP 和房间号。

A、室内机本地设置（1、设置房间号，2、添加门口机）B、4200软件设置（1、编号，2、远程配置—关联网络设置—主门口机IP地址）3)室内机和门口机互相呼叫测试效果。

4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

海康出入口控制终端操作记录[object Object]1.开机与登录首先，按下出入口控制终端的电源按钮，等待设备启动。

启动完成后，屏幕上会显示登录界面。

在登录界面中输入用户名和密码，然后点击登录按钮进入主界面。

2.设置门禁参数在主界面中，选择相应的门禁通道，点击设置按钮进入门禁设置界面。

在门禁设置界面中，可以设置开门方式（刷卡、密码、刷卡+密码等）、开门权限（工作日、节假日、特殊日期等）、门禁时段（上班时间、下班时间等）等参数。

设置完成后，点击保存按钮保存设置。

3.进行人员管理4.进行刷卡记录查询在主界面中，选择刷卡记录查询选项进入刷卡记录查询界面。

在刷卡记录查询界面中，可以按照时间、人员、门禁通道等条件进行查询。

选择要查询的条件，然后点击查询按钮，系统会显示符合条件的刷卡记录列表。

点击列表中的记录，可以查看该条记录的详细信息。

5.进行报警设置在主界面中，选择报警设置选项进入报警设置界面。

在报警设置界面中，可以设置报警方式（声音报警、短信报警、邮件报警等）、报警参数（报警延迟、报警音量等）等。

设置完成后，点击保存按钮保存设置。

6.进行设备管理在主界面中，选择设备管理选项进入设备管理界面。

在设备管理界面中，可以进行设备的添加、删除、修改等操作。

添加设备时，输入设备的IP地址、端口号、设备名称等信息，然后点击保存按钮保存设备信息。

删除设备时，选择要删除的设备，点击删除按钮确认删除。

7.进行系统设置在主界面中，选择系统设置选项进入系统设置界面。

在系统设置界面中，可以设置系统的语言、时间、网络等参数。

设置完成后，点击保存按钮保存设置。

8.进行日志管理在主界面中，选择日志管理选项进入日志管理界面。

在日志管理界面中，可以查看系统的操作日志、报警日志等。

选择要查看的日志类型，然后点击查询按钮，系统会显示符合条件的日志列表。

点击列表中的日志，可以查看该条日志的详细信息。

9.关机与退出在主界面中，点击关机按钮，系统会弹出确认对话框。

别墅门口机一拖多、室内分机网线连接操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)确认网络通讯良好，室内主、分机与别墅门口机在同一局域网；（别墅门口机和室内主机设置无需修改）；2)修改室内主机为室内分机设置（只能在本地界面设置）；3)室内分机设置；4)呼叫开门测试效果。

2、操作步骤（配置步骤）1)确认网络通讯良好，室内主、分机与别墅门口机在同一局域网；（别墅门口机和室内主机设置无需修改）。

2)修改室内主机为室内分机设置（只能在本地界面设置）。

注：室内机1.2.1 版本均需要定制实现室内分机修改，1.3 版本中此功能为基线功能，均可支持。

1.2.1 版本支持升级为1.3 版本，但是如果升级，则需将整个拓扑中的管理机门口机同步升级，否则无法正常使用（软件机制有变更）3)室内分机设置。

（只能在本地界面设置）1、设置室内分机编号（工程设置—本机信息）2、添加室内主机（工程设置—设备管理）4)呼叫开门测试效果。

4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

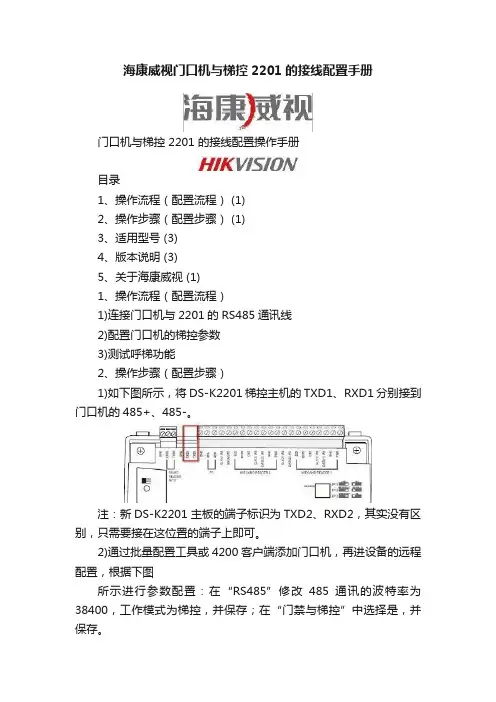

海康威视门口机与梯控2201的接线配置手册门口机与梯控 2201 的接线配置操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)连接门口机与2201的RS485通讯线2)配置门口机的梯控参数3)测试呼梯功能2、操作步骤（配置步骤）1)如下图所示，将DS-K2201梯控主机的TXD1、RXD1分别接到门口机的485+、485-。

注：新DS-K2201 主板的端子标识为TXD2、RXD2，其实没有区别，只需要接在这位置的端子上即可。

2)通过批量配置工具或4200客户端添加门口机，再进设备的远程配置，根据下图所示进行参数配置：在“RS485”修改485通讯的波特率为38400，工作模式为梯控，并保存；在“门禁与梯控”中选择是，并保存。

3)测试呼梯功能在门口机刷卡，门口机开锁并联动电梯到达门口机所在的楼层，同时放开室内机所在楼层的电梯权限(需要4200配置卡到对应的室内机) 通过室内机呼梯，联动电梯到达室内机所在楼层，同时放开主门口机所在楼层的电梯权限在室内机监视门口机或与门口机通话时进行远程开锁，门口机开锁并联动电梯到达门口机所在的楼层，同时放开室内机所在楼层的电梯权限(需要4200 配置卡到对应的室内机)注：经济型门口机DS-KD3002-2A要求版本V1.4.2及以上，其余门口机要求版本 V1.4.11 及以上。

梯控DS-K2201与电梯的接线详见门禁单功能文档【1010】DS-K2201梯控接线指南。

3、适用型号5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

门口机与梯控 2201 的接线配置操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)连接门口机与2201的RS485通讯线2)配置门口机的梯控参数3)测试呼梯功能2、操作步骤（配置步骤）1)如下图所示，将DS-K2201梯控主机的TXD1、RXD1分别接到门口机的485+、485-。

注：新DS-K2201 主板的端子标识为TXD2、RXD2，其实没有区别，只需要接在这位置的端子上即可。

2)通过批量配置工具或4200客户端添加门口机，再进设备的远程配置，根据下图所示进行参数配置：在“RS485”修改485通讯的波特率为38400，工作模式为梯控，并保存；在“门禁与梯控”中选择是，并保存。

3)测试呼梯功能在门口机刷卡，门口机开锁并联动电梯到达门口机所在的楼层，同时放开室内机所在楼层的电梯权限(需要4200配置卡到对应的室内机) 通过室内机呼梯，联动电梯到达室内机所在楼层，同时放开主门口机所在楼层的电梯权限在室内机监视门口机或与门口机通话时进行远程开锁，门口机开锁并联动电梯到达门口机所在的楼层，同时放开室内机所在楼层的电梯权限(需要4200 配置卡到对应的室内机)注：经济型门口机DS-KD3002-2A要求版本V1.4.2及以上，其余门口机要求版本 V1.4.11 及以上。

梯控DS-K2201与电梯的接线详见门禁单功能文档【1010】DS-K2201梯控接线指南。

3、适用型号5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

DS-K2600 配置权限刷卡加密码开门操作手册目录一、操作流程（配置流程） (1)二、操作步骤（配置步骤） (1)三、适用型号 (9)四、变更记录 (9)五、关于海康威视 (1)一、操作流程（配置流程）1)在控制器管理上添加设备2)门禁点管理(添加分组)3)人员管理(部门管理)4)卡片管理5)高级功能设置6)门禁权限下载7)刷卡验证二、操作步骤（配置步骤）1.第一步:在控制器管理上添加设备a)门禁客户端控制面板，选，进入控制器界面。

b)点击，进入添加门禁控制器界面（以添加DS-2604为例）：2.第二步:门禁点管理(添加分组)a)门禁客户端控制面板，选，进入门禁点管理界面。

b)点击添加门组，输入分组名称，点击“确定”。

c)选择某个分组。

步骤1 点击“导入”，进入导入门禁点界面。

步骤2 选择左边的门禁控制器或门禁点。

步骤3 选择右边的门禁分组或者分组下面的门禁点。

步骤4 点击“导入选择”即可将选中的门禁点或选中门禁控制器下的所有门禁点导入到选定的分组。

步骤5 点击“导入所有”，将左边所有的门禁点导入到右边选定的门禁组里。

3.第三步：人员管理(部门管理)a)在门禁客户端控制面板，选，进入人员管理界面。

b)点击“添加部门”，输入部门名称，点击“确定”，完成部门，可以添加多级部门c)选中某个部门，在人员列表中，点击“添加人员”，输入相关信息，点击“确定”，完成人员的添加。

其中人员姓名必填，其它信息选填。

4.第四步：卡片管理a)在门禁客户端控制面板，选，进入卡片管理界面。

b)添加空白卡，输入卡号，可以手动输入，也可以通过发卡器输入卡号。

c)卡片添加后，选中要开卡的条目，点击“开卡”，在开卡界面，选择对应人员，点击“确定”，即可完成开卡。

d)点击正常卡,选择所添加的卡片，点击密码设置，输入卡片密码5.第五步：高级功能设置a)在门禁客户端控制面板，选，进入高级功能管理界面。

b)选择读卡器验证，选择对应读卡器，在读卡器认证方式中选择刷卡加密码，周计划配置中选择对应的时间。

单元门口机外接读卡器操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (2)4、版本说明 (2)5、关于海康威视 (1)1、操作流程（配置流程）1)根据丝印标识找到READER 端子；2)选择对应端口完成接线；3)合法卡开门测试效果。

4)外接读卡器只支持维根协议，注意读卡器拨码（例：我司产品读卡器拨码 6 选择on，其余拨码为off）2、操作步骤（配置步骤）1)根据丝印标识找到READER 端子；2)选择对应端口完成接线。

（注意颜色区分线序）3)合法卡开门测试效果。

4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

海康威视是全球视频监控数字化、网络化、高清智能化的见证者、践行者和重要推动者。

别墅门口机接开门按钮操作手册1目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (2)4、版本说明 (2)5、关于海康威视 (1)21、操作流程（配置流程）1)根据丝印标识找到端子处的ALARM_1 和ALARM_GND；2)选择对应端口完成接线；3)开门测试效果。

备注：如需在ALARM_n/ALARM_GND 端接开门按钮，需利用可视对讲配置工具把ALARM_n（ALARM_1~4）/ALARM_GND 端输入用途设置为开门按钮。

2、操作步骤（配置步骤）1)根据丝印标识找到端子处的ALARM_1 和ALARM_GND；2)选择对应端口完成接线。

3)按压开门按钮测试开门效果。

3、适用型号4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。

在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。

海康威视在中国大陆拥有32家省级业务中心/一级分公司，在境外有38 个分支机构（截止2018年9月30日）。

海康威视产品和解决方案应用在150 多个国家和地区，在G20杭州峰会、北京奥运会、上海世博会、APEC会议、德国纽伦堡高铁站、韩国首尔平安城市等重大项目中发挥了极其重要的作用。

单元门口机+室内机配置操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (4)4、版本说明 (4)5、关于海康威视 (1)1、操作流程（配置流程）1)确认网络通讯良好，室内机与门口机在同一局域网,程序版本一致；2)门口机设置编号和ip;3)室内机上添加门口机IP 和房间号；4)门口机呼叫室内机测试效果。

2、操作步骤（配置步骤）1)确认网络通讯良好，室内机与门口机在同一局域网。

2)门口机设置编号和ip:A、门口机本地设置（1、设置ip，2、设置编号）1.长按*#,输入888999 进入工程模式;2.进入网络配置输入门口机ip;3.进入本机配置配置门口机编号;注意：序号为0 代表主门口机，序号为1,2,3，代表从门口机，一个单元必须有一个主门口机，且从门口机的序号不能冲突B、门口机4200设置（1、设置ip，2、设置编号）1、进入网络配置输入门口机ip;2、进入网络配置输入门口机ip;注意：编号为0 代表主门口机，序号为1,2,3，代表从门口机，一个单元必须有一个主门口机，且从门口机的编号不能冲突3)室内机IP 和房间号。

A、室内机本地设置（1、设置房间号，2、添加门口机）B、4200软件设置（1、编号，2、远程配置—关联网络设置—主门口机IP地址）4)门口机呼叫室内机测试效果。

3、适用型号海康全数字可视对讲设备4、版本说明版本更日期主要变更内容v1.0 build20160311 建立文档5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

单元门口机母卡/4200 发卡操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (4)4、版本说明 (4)5、关于海康威视 (1)1、操作流程（配置流程）1)单元门口机母卡发卡。

2)4200 发卡配置。

3)刷卡测试2、操作步骤（配置步骤）(一) 单元门口机母卡发卡配置a)确认随单元门口机发放的母卡。

在单元门口机长按“﹡”“#”输入工程密码“888999”,利用“4”“6”键翻页，翻至“卡片授权”界面。

通过验证母卡权限开始发卡，把IC 卡片放在设备的刷卡区域发卡，一张卡片发卡完成后，继续下一张卡片发卡，发卡成功有语音提示，再次刷母卡或者超时未刷卡时发卡结束。

（注：如果现场母卡丢失，采用客户端发卡模式，如果实在需要补母卡，记下设备的序列号反馈到总部技术支持）(二) 4200 发卡配置a)进入4200 组织管理添加对应的门口机和室内机的设备，点击进入组织管理。

点击左部“+”添加组织添加对应的门口机和室内机，选中分组，点击列表界面中的添加按钮，可进入添加住户界面。

选择要导入的设备，设置房间号/编号，确定添加住户。

b)进入4200 卡片配置1)点击进入卡片管理，添加空白卡。

2)点击开卡，进入开卡界面3)选择分组，选择需开卡的住户，点击该住户卡片管理选择卡片按钮，进入选择卡片页面，选择卡片，选择下发设备（门口机），进行开卡操作。

(三) 刷卡测试效果。

刷卡成功，会有语音提示。

4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。

别墅门口机+室内机配置操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (6)4、版本说明 (6)5、关于海康威视 (1)1、操作流程（配置流程）1)别墅门口机配置。

2)室内机配置。

3)别墅门口机呼叫室内机效果验证。

2、操作步骤（配置步骤）(一) 别墅门口机配置a)设备激活，配置网络参数。

使用SADP、批量配置工具、4200 进行设备的激活，激活密码即为之后的登录密码。

修改别墅门口机的网络参数。

b)编号配置配置门口机的期号、幢号等，如果是主门口机，编号配置为0，（如果是从门口机，编号配置为1 及以上）。

c)按键配置点击“按键呼叫”，如果室内机的房间号为103，则别墅门口机按键如下配置：（注：如果版本为 1.3.0，别墅门口机的型号为8102-XC，则按键会自动匹配，无按键呼叫这个配置选项。

）(二) 室内机配置a)设备激活，配置网络参数。

使用SADP、批量配置工具、4200 进行设备的激活，激活密码即为之后的登录密码。

修改室内机的网络参数。

b)配置室内机关联网络主门口机类型选择“主别墅门口机”，主门口机IP地址配置为别墅门口机IP地址；c)配置室内机房间号：配置房间号，自动注册选择“是”(三) 别墅门口机呼叫室内机效果验证。

如果设备呼叫失败，注意以下几点：1）门口机和室内机的版本是否匹配。

2）完全恢复默认参数后再进行如上配置。

4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。

海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。

海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
