强排水泵高压软起动器操作说明安全警告：高压软起动柜停电，与之供电的高压开关柜必须停电。
软起动柜停电以后，由于电机上的感应高压，仍有危险，应泄放电以后才能操作。
软起柜有高压电源和控制电源，断开高压电源时，还要注意控制电源是否断开，切勿贸然操作。
兆欧表检测绝缘不得用兆欧表测量软起动器输入与输出间的绝缘电阻，否则可能因过压而损坏软起动器的可控硅和控制板。
测量电机绝缘时，应将电机电缆从软起动柜上拆下测量。
一、操作说明1、察看高压带电显示器上A、B、C三相指示灯。
三相指示灯全亮表示10KV高压电源已送至软起柜，部分亮则表示高压电源缺相。
2、带电显示器三相指示灯全亮，在前门控制箱内送软起柜AC220V 控制电源。
此时控制电源指示灯和备妥指示灯亮，如备妥指示亮不亮则不能起动软起柜。
3、打开水泵保护器AC200V电源，察看水泵电机定子温度是否大于75℃、水泵电机冷却水是否缺少、水池水位是否大于1.5米，如正常则显示屏上的闭锁输出灯不亮，不正常时闭锁输出灯亮、软起柜不能运行。
保护器显示画面有“系统闭锁”设置功能，“系统闭锁”保护器起作用，“系统解锁”保护器不起作用。
１4、旋起软起柜上的急停按钮，右侧转换开关处于“本地”位于，左侧转换开关处于“软起”位置，按下起动按钮，软起柜按设定参数缓慢起动水泵，起动完成后，自动断开软起回路，吸合旁路接触器，水泵正常运行，按下停止按钮，旁路接触器断开，水泵停止运行。
当左侧转换开关处于“直起”位置，按下起动按钮时旁路接触器直接吸合，水泵绕开软起回路直接起动。
5、无论何时，按下“急停”按钮，水泵停止运行。
二、常见故障处理方法软起柜不能正常起动时，首先察看保护器有无闭锁输出，如没有输出，察看软起柜上的操作键盘显示的故障代码，可根据故障代码所对应的事故原因进行分析。
在故障排除后，可通过复位键进行复位，使起动器回到起动准备状态。
故障代码表。
软起动器有11种保护功能，当软起动器保护功能动作时，软起动器立即停机，LCD液晶显示屏显示当前故障。
软启动柜操作说明一、通过1#软起动柜开1#高压水泵1.检查2#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开2#软启动柜内所有控制电源3.合上1#软启动柜内所有控制电源4.检查1#高压水泵接地刀确已分开5.合上1#高压水泵开关控制电源6.将1#高压水泵H17远方/就地转换开关切至远控位置7.将1#高压水泵断路器手车开关H17由试验位置摇至工作位置8.将1#高压水泵H17远方/就地转换开关切至就地位置二、通过1#软起动柜开2#高压水泵1.检查1#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开2#软启动柜内所有控制电源3.合上1#软启动柜内所有控制电源4.检查2#高压水泵接地刀确已分开5.合上2#高压水泵开关控制电源6.将2#高压水泵H34远方/就地转换开关切至远控位置7.将2#高压水泵断路器手车开关H34由试验位置摇至工作位置8.将2#高压水泵H34远方/就地转换开关切至就地位置三、通过2#软起动柜开1#高压水泵1.检查2#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开1#软启动柜内所有控制电源3.合上2#软启动柜内所有控制电源4.手动合上刀闸QS1、QS35.检查1#高压水泵接地刀确已分开6.合上1#高压水泵开关控制电源7.将1#高压水泵H17远方/就地转换开关切至远控位置8.将1#高压水泵断路器手车开关H17由试验位置摇至工作位置9.将1#高压水泵H17远方/就地转换开关切至就地位置四、通过2#软起动柜开2#高压水泵1.检查1#高压水泵确已拉至试验位置（防止车间操作人员误操作）2.拉开1#软启动柜内所有控制电源3.合上2#软启动柜内所有控制电源4.手动合上刀闸QS2、QS35.检查2#高压水泵接地刀确已分开6.合上2#高压水泵开关控制电源7.将2#高压水泵H34远方/就地转换开关切至远控位置8.将2#高压水泵断路器手车开关H34由试验位置摇至工作位置9.将2#高压水泵H34远方/就地转换开关切至就地位置。

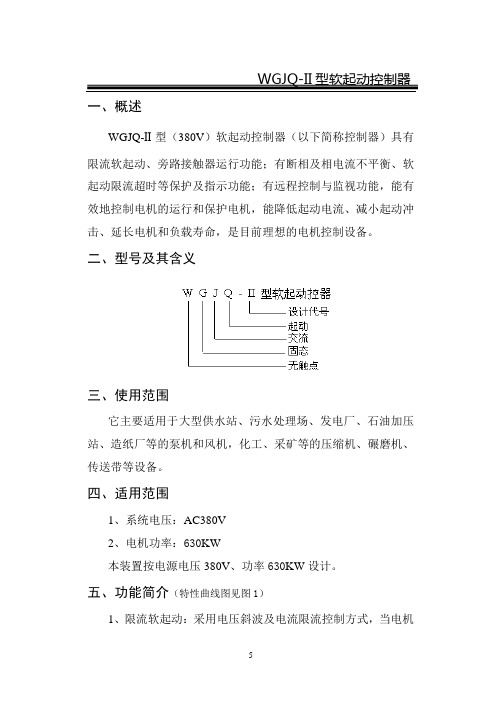

一、概述WGJQ-II型（380V）软起动控制器（以下简称控制器）具有限流软起动、旁路接触器运行功能；有断相及相电流不平衡、软起动限流超时等保护及指示功能；有远程控制与监视功能，能有效地控制电机的运行和保护电机，能降低起动电流、减小起动冲击、延长电机和负载寿命，是目前理想的电机控制设备。
二、型号及其含义三、使用范围它主要适用于大型供水站、污水处理场、发电厂、石油加压站、造纸厂等的泵机和风机，化工、采矿等的压缩机、碾磨机、传送带等设备。
四、适用范围1、系统电压：AC380V2、电机功率：630KW本装置按电源电压380V、功率630KW设计。
五、功能简介（特性曲线图见图1）1、限流软起动：采用电压斜波及电流限流控制方式，当电机起动时，以最低的起动电压起动电机，按设置的软起动时间及限流值控制起动电压，确保起动电流小于限流控制值，平滑地起动电机。
2、旁路运行：当软起动结束后，即投入旁路接触器运行，以保护可控硅，延长设备的使用寿命。
3、断相保护指示：当电机任一相断相或三相电流不平衡超过设定的控制值时，动作时间2s，控制器关闭输出并故障指示灯亮，并在功能显示项中显示所缺的相或电流不平衡时电流最小的项或故障原因。
4、软起动限流超时保护：在软起动过程中，在设置的限流值内无法起动电机到正常运行状态，控制器将延时停机，以保护控制器及电机的安全（延时时间为软起动时间的2倍），并在数码管中显示“FL060”。
5、压力传感器保护：在运行过程中，当压力传感器输入值大于设定的控制值，延时1s保护，并在数码管中显示“FL080”。
6、旁路运行保护：当软起动结束后，旁路控制继电器吸合，若旁路接触器未吸合，则控制器延时60秒后关断可控硅。
7、控制回路输入信号及指示：控制器上电后，若检测控制回路输入信号错误，则在数码管中显示“FL011-FL017”。
六、控制面板操作说明（控制面板布局见图2）1、控制器采用数码管显示及按键输入方式，数码管有功能显示、数值显示；按键有功能键，数值增加键及数值减小键。
目录一概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二型号说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三使用条件、仓储与范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3四结构及外形参考尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3五技术性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 5六工作原理和安装使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6七操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7八 RS485通讯协议和地址．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13九九芯接线柱外引线端口及功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19十 PLC文本显示器操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21十一故障排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23十二运输和维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24十三开箱与验收．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24十四订货须知．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24十五附图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．251、本装置高压电力电子设备，安装使用前请仔细阅读本说明书；2、使用本装置必须与带有隔离装置的高压真空馈电开关配套使用，只有确认当高压真空馈电开关的隔离装置处于分离状态时，才允许本装置开盖！3、使用本装置严禁带电开盖，任何安装或是使用错误都可能导致设备的严重损坏或造成人身伤害!4、远程控制请务必用屏蔽控制线；高压软起柜体必须可靠接地。
TGQ1-3000/10高压交流电机软起动装置说明书在安装、运行、维护高压交流电机软起动装置之前，请仔细阅读本手册。
注意事项危险事项：如不按规定操作可能导致危害人生安全的事故。
高压交流电机软起动装置接入电源后，柜内会带高电压。
运行中如打开软起动装置的大门，软起动装置将跳闸、报警、停止工作。
但即使在电机停止运行状态，其输入端仍带有高电压。
必须断开软起动装置的前级输入电源，确认软起动装置从高压隔离后，方可打开软起动装置的前、后大门。
在对软起动装置的高压部分进行任何维护、维修之前，必须将软起动装置的高压部分可靠接地。
软起动装置的控制电路板及控制线路带有220V交流电压，接触控制电路板及控制线路的端头有触电的危险。
软起动装置的柜体必须可靠接地。
警告事项：如不按规定操作可能导致危害设备安全的事故。
无功补偿装置—用于提高电机功率因数的无功补偿装置的接入，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂商说明。
输入输出—软起动装置的输入、输出端不得接反，否则将损坏软起动装置。
连续起动—超过规定的连续起动，将使软起动装置的可控硅元件超温，最终将其损坏。
环境—软起动装置的设计工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂商说明。
目录第一章绪论 (3)第二章安装 (10)第三章起动 (12)第四章维护及故障排除 (16)第一章 绪论1.1 概述软起动装置是用来控制交流电机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
TGQ1型软起动装置是为高压交流电机的起动而设计的，其型号字母代表的意义如下：1.2 技术指标和性能负载种类 三相中压异步电机、同步电机交流电压 10kV +10%-15%功率 3000kW容量 连续：130%控制器标称值短时：400%控制器标称值/30秒200%控制器标称值/60秒连续起动：最大4次/小时，两次启动至少间隔15分钟 频率 50Hz±2Hz主回路组成 36 SCRS瞬时过电压保护 复合过电压保护器及dv/dt吸收网络冷却 空气对流冷却旁路接触器 具有直接起动容量的接触器。
使用操作指导说明书中、高压固态软起动器HPMV-DN换脸安全● 操作本设备之前，请仔细阅读操作指导手册并严格遵循手册的操作规范。
● 安装及维护操作，应严格按照本手册及相关国家标准及行业惯例，否则因没有按照相应指导规范操作所引起的一切不良后果制造商概不负责。
● 维护软起动器或电机之前，必须断开一切电源输入。
● 安装后应仔细检查核实无任何零部件(如：螺钉、垫圈等)落入带电器件部位。
注意事项1、本产品设计依据IEC947-4-2A类设备等级标准要求。
2、进一步的信息详见技术说明。
警告● 本产品与主电源连接后其内部局部器件及PCB上局部位置所带的电压等同于主电压，若违规接触它将非常危险，可引起触电伤亡事故。
● 本产品接上主电源后，即使断开控制电压或停止起动器后，在软起动器的输出端仍然会出现用于采样的全电压信号。
● 产品必须要良好接地，以保证正常操作的安全，不致发生意外触电击伤。
● 禁止将功率因数补偿电容器连接在起动器输出端。
本公司保留改进产品设计及修改相关技术说明而不预先通知之权利！1目录主题起动器选型安装说明内部设定控制端子操作面板控制端子控制接线接线图柴油发电机供电的接线图带通讯的接线图起动停止参数电机和起动器保护电机和起动器故障查询表前面板显示模式参数设置低压检测(测试)泵起停参数设置起动程序菜单描述故障分析技术总结34-56-78-91011-12131415-1617-1819-2021-22232425-3233343536-3839-4041-42页码2HPMV-DN中压固态软起动器是最新一代完美可靠的高科技产品，是专门为标准中压三相三线鼠笼感应式电机设计的高科技产品。
为电机提供最佳的限流降矩起动方式。
HPMV-DN中压固态软起动器的起动方式是向电机提供平缓渐增的电压来完成的，从而实现了以起动电机所需的最小电流来平稳加速起动电机。
HPMV-DN是基于第三代数字微处理器基础上设计的，具有泵控制功能，全面的电机保护以及模拟输出等功能。
安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！软起动器停止后，继电器端子上（8、9、10、11、12）依然存在危险电压。
！不允许软起动器输出端（U、V、W）接补偿电容器或压敏电阻。
！点击综合保护器应接于软起动器输入端（R、S、T），不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高（在线运行方式下）。
！严禁在软起动输出端反送电。
！软起动器在起动或停止状态时，输出侧都存在高压联系电话：目录1.产品简介 (1)2.安装 (2)3.接线 (3)＆3.1主回路 (3)＆3.2控制回路..................................... (3)＆3.3控制端子说明 (3)4.显示 (6)＆4.1功能特点 (6)＆4.2键盘说明 (7)＆4.3显示状态说明 (8)5.键盘操作及参数说明 (9)＆5.1键盘操作 (9)＆5.2参数设定及说明 (9)6.维护 (11)7.故障分析 (11)8.技术参数 (13)＆8.1一般参数 (13)＆8.2基本接线图 (15)9.不同应用的基本设置 (16)1.产品简介及特点电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。
他能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式启动电机而引起的机械与电气冲击等问题，并能有效的降低起动电流及配电容量，避免增容投资。
启动器特点如下：(1)多起动方式：限流起动、斜坡起动、斜坡限流起动，最大程度满足现场需求，实现最佳启动效果。
(2)高可靠性：有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
(3)强大的抗干扰性：控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，避免了主电网上干扰引起的软起动器误动作。
WDGRQ系列高压固态软起动器设备说明书一、概述WDGRQ系列高压固态软起动器是一种新型的中高压电机软起动器，适用于10KV及以下的中高压交流电动机。
该设备采用电力电子技术、光纤技术、可控硅串并联等先进技术，对电动机起动和运行过程进行全面控制和保护，与其它传统设备相比较，其特有的智能控制方式，既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数，又可以与微机、PLC等进行联网控制。
WDGRQ系列高压固态软起动器还具有体积小、功耗低、高可靠性、高灵敏度、无触点、免维护、无环境污染、安装方便等优点。
应用场合：电力系统、机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业，6KV，10KV等电压等级的中高压交流异步电机的起动。
应用举例：泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、输送机、升降机、离心机、轧钢机、离心机等多种负载机械。
二、主要特点WDGRQ系列软起动器由一台软起动柜（又称软起动器）和一台高压开关柜（可选）组成。
高压开关柜部分包括：高压断路器、电流互感器、电压互感器、综保装置等；软起动柜部分包括：可控硅组件、高压真空接触器、过压保护器、电压互感器、电流互感器、电流变换器、光纤触发电子控制系统、液晶人机界面等。
WDGRQ系列软起动器的主回路经由多个串并联的可控硅构成，这样就可以达到一定的耐压值。
采用特性一致的进口可控硅器件、静态均压电阻、动态均压的电容及电阻串联支路并接在可控硅上，确保主回路串并联可控硅的可靠性。
高压开关柜QF接通送电后，当系统收到电机起动信号时，由控制器按照既定的控制方式控制导通可控硅，电机端电压按照一定的斜率逐渐增加，平稳起动，电机达到额定转速之后，旁路真空接触器1KM接通，关闭可控硅触发信号。
电机起动完毕之后，软起动器继续监控电机的运行，并提供多种保护：晶闸管保护措施：如动稳态均压、阻尼保护、晶闸管BOD板过压保护。
触发信号传输方式：控制回路与触发系统间采用先进的电流磁导技术，触发及可控硅短路的检测信号由光纤触发同步传送,实现了高压隔离，同时也阻断了对控制回路的干扰，保证了串联元件触发脉冲的同步性和一致性。
