常用电容标称值

常见电容值电容器是一种用于储存电荷的电子元件。

它们通常由两个或更多的电介质和电极组成，并且可以存储电荷和释放电荷，以实现各种电子设备的功能。

在电子制造业中，存在许多不同的电容值以满足各种电子设备的要求。

以下是一些常见的电容值及其用途。

1. 0.1 pF（皮法）：这很可能是最小的标准电容值，用于高频电路。

在电子设备中，这些被用作微小工具，例如所谓的“复合器”，以及与RF 或微波信号过滤有关的其他应用。

2. 1 pF（皮法）：这是另一种常见的电容值，用于各种高频电路中，它们可以在信号发生器、谐振器、调制器和解调器中使用。

3. 10 pF（皮法）：这些电容器通常用于电线的噪音和EMI/ RFI 双向滤波器中，以防止干扰和过滤噪音。

4. 100 pF（皮法）：这些电容器通常用于电源寄存器电容器之类的小型电路中。

它们可以用作系统稳定器，并且还用于许多过滤器的设计中。

5. 1 nF（纳法）：这是更大的电容值，通常用于直流电压稳定器的电压调节器中。

除此之外，它们还被用来磨灰场、噪声过滤器和信号耦合等应用中。

6. 10 nF（纳法）：这些电容器常常被用于一些高频电路中，如 LC 振荡器、多相旋转器、滤波器、功率逆变器和调制器等。

7. 100 nF（纳法）：这些电容器是最像全能的电容器之一，它们通常在各种电路中使用。

它们可以用于声音衰减电路、电压稳定器电路、交直流电源滤波器电路、放大器电路等。

8. 1 uF（微法）：这些大的电容通常被用于直流电源滤波器电路中，可以从电源电压中降低波动和噪声，使其变为更稳定的直流电流。

9. 10 uF（微法）：这些更大的电容通常用于少量电源电流电路，即电源中经常出现的电流短期峰值。

它们可以存储能量并释放它们，以提供恰当的电流瞬态响应。

10. 100 uF（微法）：这些更大的电容机通常用于高功率电子设备的滤波器和逆变器，如电容隔离逆变器、MOSFET功放和IGBT 逆变器等。

总之，电容值是电子设备设计中最关键的参数之一，它们在各种电路中使用，以满足不同的需求，例如滤波器、稳压器、旁路、耦合器等。

本节首先介绍常用的E 系列标称方法，然后介绍电阻、电容器、电感器、二极管的分类、性能和识别方法，以及简单的实用电路。

一、E 系列标称方法厂家生产的电阻器，并不是包含任何阻值，就像人民币，只有1、2、5三种规格一样。

电阻器、电容器标称值系列通常采用E 系列。

E 系列是一种由几何级数构成的数列。

源自Electricity 的第一个字母，它是以6√10 ＝1.5 、12√10＝1.2 、24√10＝1.1 为公比的几何级数，分别称为E6系列、E12系列和E24系列。

E6系列适用于允差±20%的电阻、电容器数值，E12系列适用于允差±10%的电阻、电容器数值，E24系列适用于允差±5%的电阻和电容器数值。

图1.6.1给出了E 系列标称值选取的示意图。

可以看出，E24系列是在大于等于1，小于10的范围内，按照几何级数，确定了24个值。

E12系列则是在相同的范围内，确定了12个值。

E6系列则是在相同的范围内，确定了6个值。

这种选取方法，一方面保证了厂家在生产时，仅需要提供有限的种类，另一方面，也可以满足绝大多数用户的需求。

比如，E24系列中，电阻值允差为±5％，则4.7和5.1之间，如图所示，不存在空白区域，也就是说，尽管仅提供4.7、5.1Ω，47、51Ω，470、510Ω等阻值，用户仍然可以通过电阻筛选，选择出自己需要的阻值。

表1.6.1给出了E 系列标称值。

表1.6.1 E 系列标称值目前，电阻器一般采用E24系列，电容器则采用E12系列或者E6系列。

有些电位器也采用E 系列，但是，目前见到的电位器，多数采用1、2、5系列，也就是说，其标称值分别是1k 、2k 、5k ，10k 、20k 、50k ，100k 、200k 、500k 等。

二、电阻器E6 图1.6.1 E 系列标称值选取示意图E12 E241．常用电阻器分类碳膜电阻器：阻值稳定性高，受电压和频率影响小，具有负的电阻温度系数，但是其特性不如金属膜电阻器，现在使用不多。

电容标称值

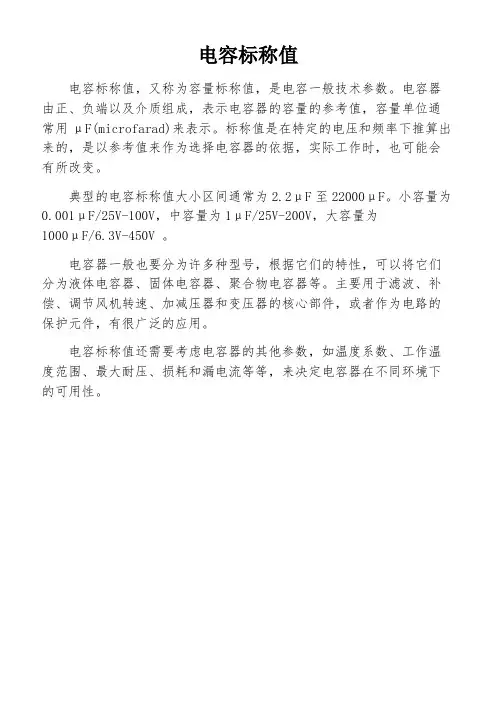

电容标称值，又称为容量标称值，是电容一般技术参数。

电容器由正、负端以及介质组成，表示电容器的容量的参考值，容量单位通常用μF(microfarad)来表示。

标称值是在特定的电压和频率下推算出来的，是以参考值来作为选择电容器的依据，实际工作时，也可能会有所改变。

典型的电容标称值大小区间通常为2.2μF至22000μF。

小容量为0.001μF/25V-100V，中容量为1μF/25V-200V，大容量为
1000μF/6.3V-450V 。

电容器一般也要分为许多种型号，根据它们的特性，可以将它们分为液体电容器、固体电容器、聚合物电容器等。

主要用于滤波、补偿、调节风机转速、加减压器和变压器的核心部件，或者作为电路的保护元件，有很广泛的应用。

电容标称值还需要考虑电容器的其他参数，如温度系数、工作温度范围、最大耐压、损耗和漏电流等等，来决定电容器在不同环境下的可用性。

电容标称值

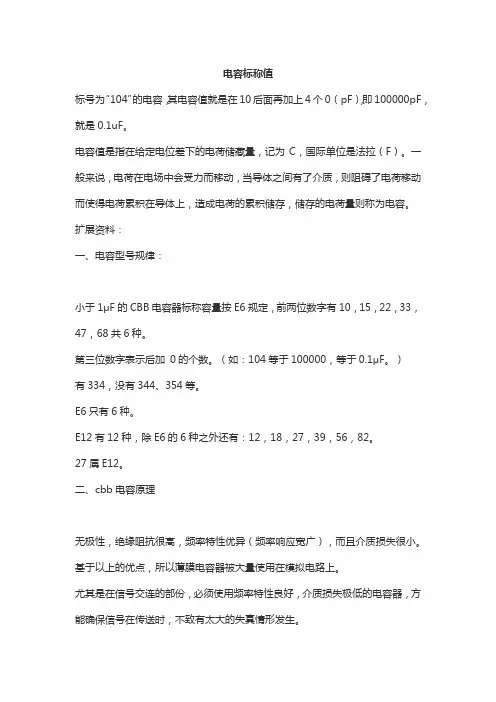

标号为“104”的电容，其电容值就是在10后面再加上4个0 （pF），即100000pF，就是0.1uF。

电容值是指在给定电位差下的电荷储藏量，记为C，国际单位是法拉（F）。

一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

扩展资料：
一、电容型号规律：
小于1μF的CBB电容器标称容量按E6规定，前两位数字有10，15，22，33，47，68共6种。

第三位数字表示后加0的个数。

（如：104等于100000，等于0.1μF。

）
有334，没有344、354等。

E6只有6种。

E12有12种，除E6的6种之外还有：12，18，27，39，56，82。

27属E12。

二、cbb电容原理
无极性，绝缘阻抗很高，频率特性优异（频率响应宽广），而且介质损失很小。

基于以上的优点，所以薄膜电容器被大量使用在模拟电路上。

尤其是在信号交连的部份，必须使用频率特性良好，介质损失极低的电容器，方能确保信号在传送时，不致有太大的失真情形发生。

介电常数较高，体积小，容量大，稳定性比较好，适宜做旁路电容。

聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

本节首先介绍常用的E 系列标称方法，然后介绍电阻、电容器、电感器、二极管的分类、性能和识别方法，以及简单的实用电路。

一、E 系列标称方法厂家生产的电阻器，并不是包含任何阻值，就像人民币，只有1、2、5三种规格一样。

电阻器、电容器标称值系列通常采用E 系列。

E 系列是一种由几何级数构成的数列。

源自Electricity 的第一个字母，它是以6√10 ＝1.5 、12√10＝1.2 、24√10＝1.1 为公比的几何级数，分别称为E6系列、E12系列和E24系列。

E6系列适用于允差±20%的电阻、电容器数值，E12系列适用于允差±10%的电阻、电容器数值，E24系列适用于允差±5%的电阻和电容器数值。

图1.6.1给出了E 系列标称值选取的示意图。

可以看出，E24系列是在大于等于1，小于10的范围内，按照几何级数，确定了24个值。

E12系列则是在相同的范围内，确定了12个值。

E6系列则是在相同的范围内，确定了6个值。

这种选取方法，一方面保证了厂家在生产时，仅需要提供有限的种类，另一方面，也可以满足绝大多数用户的需求。

比如，E24系列中，电阻值允差为±5％，则4.7和5.1之间，如图所示，不存在空白区域，也就是说，尽管仅提供4.7、5.1Ω，47、51Ω，470、510Ω等阻值，用户仍然可以通过电阻筛选，选择出自己需要的阻值。

表1.6.1给出了E 系列标称值。

表1.6.1 E 系列标称值目前，电阻器一般采用E24系列，电容器则采用E12系列或者E6系列。

有些电位器也采用E 系列，但是，目前见到的电位器，多数采用1、2、5系列，也就是说，其标称值分别是1k 、2k 、5k ，10k 、20k 、50k ，100k 、200k 、500k 等。

二、电阻器E6 图1.6.1 E 系列标称值选取示意图E12 E241．常用电阻器分类碳膜电阻器：阻值稳定性高，受电压和频率影响小，具有负的电阻温度系数，但是其特性不如金属膜电阻器，现在使用不多。

电阻电容标称值来源：| 时间：2010年04月25日一、电阻标称值国家标准规定将电阻的标称阻值按其精度分为两大系列，分别是E-24系列（误差5%）和E-96系列（误差1%）。

下面列出了常用的E-24和E-96系列标称阻值，１.误差为5％的E-24系列碳膜电阻标称值（单位：欧姆）1.0 5.633160820 3.9K20K100K510K 2.7M1.1 6.236180910 4.3K22K110K560K3M1.2 6.8392001K 4.7K24K120K620K 3.3M1.37.543220 1.1K 5.1K27K130K680K 3.6M1.58.247240 1.2K 5.6K30K150K750K 3.9M1.69.151270 1.3K 6.2K33K160K820K 4.3M1.81056300 1.5K 6.6K36K180K910K 4.7M2.01162330 1.6K7.5K39K200K1M 5.1M2.21268360 1.8K8.2K43K220K 1.1M 5.6M2.413753902K9.1K47K240K 1.2M 6.2M2.71582430 2.2K10K51K270K 1.3M 6.8M3.01691470 2.4K11K56K300K 1.5M7.5M3.318100510 2.7K12K62K330K 1.6M8.2M3.6201105603K13K68K360K 1.8M9.1M3.922120620 3.2K15K75K390K2M10M4.324130680 3.3K16K82K430K 2.2M15M4.727150750 3.6K18K91K470K 2.4M22M5.130２.误差为1%的E-96系列金属膜电阻标称值（单位：欧姆）10331003321K 3.32K10.5K34K107K357K10.233.2102340 1.02K 3.4K10.7K34.8K110K360K10.534105348 1.05K 3.48K11K35.7K113K365K10.734.8107350 1.07K 3.57K11.3K36K115K374K 1135.7110357 1.1K 3.6K11.5K36.5K118K383K 11.336113360 1.13K 3.65K11.8K37.4K120K390K 11.536.5115365 1.15K 3.74K12K38.3K121K392K 11.837.4118374 1.18K 3.83K12.1K39K124K402K 1238.3120383 1.2K 3.9K12.4K39.2K127K412K 12.139121390 1.21K 3.92K12.7K40.2K130K422K 12.439.2124392 1.24K 4.02K13K41.2K133K430K 12.740.2127402 1.27K 4.12K13.3K42.2K137K432K 1341.2130412 1.3K 4.22K13.7K43K140K442K 13.342.2133422 1.33K 4.32K14K43.2K143K453K 13.743137430 1.37K 4.42K14.3K44.2K147K464K 1443.2140432 1.4K 4.53K14.7K45.3K150K470K 14.344.2143442 1.43K 4.64K15K46.4K154K475K 14.745.3147453 1.47K 4.7K15.4K47K158K487K 1546.4150464 1.5K 4.75K15.8K47.5K160K499K 15.447154470 1.54K 4.87K16K48.7K162K511K 15.847.5158475 1.58K 4.99K16.2K49.9K165K523K 1648.7160487 1.6K 5.1K16.5K51K169K536K 16.249.9162499 1.62K 5.11K16.9K51.1K174K549K 16.551165510 1.65K 5.23K17.4K52.3K178K560K16.951.1169511 1.69K 5.36K17.8K53.6K180K562K17.452.3174523 1.74K 5.49K18K54.9K182K576K 17.853.6178536 1.78K 5.6K18.2K56K187K590K 1854.9180549 1.8K 5.62K18.7K56.2K191K604K 18.256182560 1.82K 5.76K19.1K57.6K196K619K18.756.2187562 1.87K 5.9K19.6K59K200K620K19.157.6191565 1.91K 6.04K20K60.4K205K634K 19.659196578 1.96K 6.19K20.5K61.9K210K649K2060.42005902K 6.2K21K62K215K665K 20.561.9205604 2.05K 6.34K21.5K63.4K220K680K 2162210619 2.1K 6.49K22K64.9K221K681K 21.563.4215620 2.15K 6.65K22.1K66.5K226K698K 2264.9220634 2.2K 6.8K22.6K68K232K715K 22.166.5221649 2.21K 6.81K23.2K68.1K237K732K22.668226665 2.26K 6.98K23.7K69.8K240K750K23.268.1232680 2.32K7.15K24K71.5K243K768K 23.769.8237681 2.377.32K24.3K73.2K249K787K 2471.5240698 2.4K7.5K24.9K75K255K806K 24.373.2243715 2.43K7.68K25.5K76.8K261K820K 24.775249732 2.49K7.87K26.1K78.7K267K825K24.975.5255750 2.55K8.06K26.7K80.6K270K845K25.576.8261768 2.61K8.2K27K82K274K866K26.178.7267787 2.67K8.25K27.4K82.5K280K887K 26.780.6270806 2.7K8.45K28K84.5K287K909K 2782274820 2.74K8.66K28.7K86.6K294K910K 27.482.5280825 2.8K8.8K29.4K88.7K300K931K 2884.5287845 2.87K8.87K30K90.9K301K953K28.786.6294866 2.94K9.09K30.1K91K309K976K29.488.7300887 3.0K9.1K30.9K93.1K316K 1.0M 3090.9301909 3.01K9.31K31.6K95.3K324K 1.5M 30.191309910 3.09K9.53K32.4K97.6K330K 2.2M30.993.1316931 3.16K9.76K33K100K332K31.695.3324953 3.24K10K33.2K102K340K32.497.6330976 3.3K10.2K33.6K105K348K二。

电阻标称值精度为 5 ％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.236 180 9104.3K 22K 110K 560K 3M1.2 6.839 2001K 4.7K 24K 120K 620K 3.3M1.3 7.543 2201.1K 5.1K 27K 130K 680K 3.6M1.5 8.247 240 1.2K 5.6K 30K 150K 750K3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.810 56 3001.5K 6.6K 36K 180K 910K 4.7M2.011 62 3301.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M2.413 75 3902K 9.1K 47K 240K 1.2M 6.2M2.715 82 4302.2K 10K 51K 270K 1.3M 6.8M3.016 91 4702.4K 11K 56K 300K 1.5M 7.5M3.318 100 5102.7K 12K 62K 330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.922 120 6203.2K 15K 75K 390K 2M 10M4.324 130 6803.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8107 3501.07K 3.57K 11.3K 36K 115K 374K11 35.7110 3571.1K 3.6K 11.5K 36.5K 118K 383K11.336 113 3601.13K 3.65K 11.8K 37.4K 120K 390K11.5 36.5115 3651.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K12.1K39K124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.139 121 3901.21K 3.92K 12.7K 40.2K 130K 422K12.4 39.2124 3921.24K 4.02K 13K 41.2K 133K 430K 12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2130 4121.3K 4.22K 13.7K 43K 140K 442K13.3 42.2133 4221.33K 4.32K 14K 43.2K 143K 453K13.743 137 4301.37K 4.42K 14.3K 44.2K 147K 464K14 43.2140 4321.4K 4.53K 14.7K 45.3K 150K 470K14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K 14.7 45.3147 4531.47K 4.7K 15.4K 47K 158K 487K15 46.4150 4641.5K 4.75K 15.8K 47.5K 160K 499K15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K 15.8 47.5158 4751.58K 4.99K 16.2K 49.9K 165K 523K16 48.7160 4871.6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3174 5231.74K 5.49K 18K 54.9K 182K 576K17.8 53.6178 5361.78K 5.6K 18.2K 56K 187K 590K18 54.9180 5491.8K 5.62K 18.7K 56.2K 191K 604K18.256 182 5601.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2187 5621.87K 5.9K 19.6K 59K 200K 620K19.1 57.6191 565 1.91K 6.04K 20K 60.4K205K 634K19.659 196 5781.96K 6.19K 20.5K 61.9K 210K 649K20 60.4200 5902K 6.2K 21K 62K 215K 665K20.5 61.9205 6042.05K 6.34K 21.5K 63.4K 220K 680K 21 62 210 6192.1K 6.49K 22K 64.9K 221K 681K21.5 63.4215 6202.15K 6.65K 22.1K 66.5K 226K 698K22 64.9220 6342.2K 6.8K 22.6K 68K 232K 715K22.1 66.5221 6492.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1232 6802.32K 7.15K 24K 71.5K 243K 768K23.7 69.8237 6812.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K255K 806K24.3 73.2243 7152.43K 7.68K 25.5K 76.8K 261K 820K24.775 249 7322.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K 16.5 5125.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 2672.67K 8.25K 27.4K 82.5K 280K 887K78726.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 3003.0K 9.1K 30.9K 93.1K 316K 1.0M88730 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K二。

电容器（C)的标称容量１法拉（Ｆ）＝1000000微法（uF）１微法（uF）＝1000纳法（nF）＝1000000皮法（pF）1F=10^6uF=10^12pF其中：1法拉=103毫法=106微法=109纳法=1012皮法字母表示法：1m=1000uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小,单位为pF ，前两位表示有效数字,第三位数表示有效数字后面要加多少个零（即乘以10X，X为第三位数字）。

若第三位数用“9”表示的话，则说明该电容的容量在1～9.9 pF之间，这个“9”就是10-1的意思。

abc=ab*10c pF 如104=10 0000 pF=100nF=0.1μF标称容量数字以2字结尾的，容量单位为PF.容量为前两数字乘100。

例如：102=1000PF 822=8200PF2.标称容量数字以3字结尾的，容量单位为uF.其容量为零点..微法。

例如：103=0.01uF 824=0.82uF3.标称容量数字以4结尾的，标称容量为uF.其容量为0点几微法。

例如：104=0.1uF 105=1.0uF 475=4.7uF4.标称容量数字以6结尾的,标称容量为uF.其容量为十几微法。

例如：106=10.0uF5.标称容量数字以n字表示的，单位为nF, 1nF=10(-9)F例如：100n=0.1uF 200n=0.2uF 10n=0.01uF电容器误差表示法：字母： D F G J K M N P S Z误差%：±0.5 ±1 ±2 ±5 ±10 ±20 ±30 (+100,-20) (+50,-20) (+80,-20)例如：102K，表示该电容容量为1000pF(±10%)。

电容器耐压表示法：电容器耐压的标注也有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成。

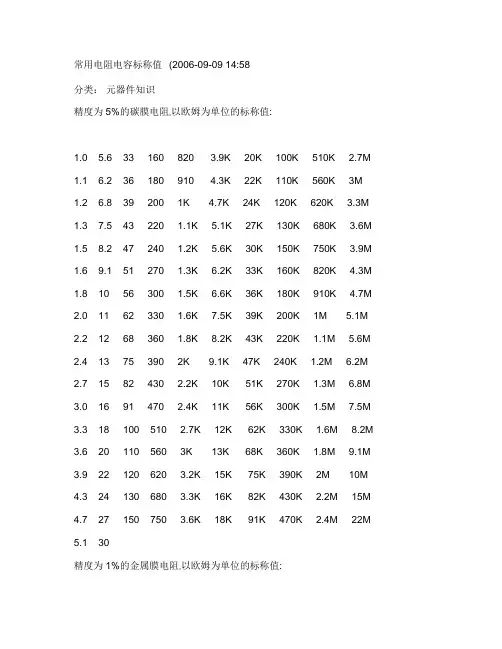

常用电阻电容标称值 (2006-09-09 14:58分类：元器件知识精度为5%的碳膜电阻,以欧姆为单位的标称值:1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1%的金属膜电阻,以欧姆为单位的标称值:10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K 24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K 24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M 30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K电容器标称电容值E24---E12---E6----E24---E12---E61.0----1.0----1.0----3.3----3.3----3.31.1------------------3.6--------------1.2----1.2-----------3.9----3.9-------1.3------------------4.3--------------1.5----1.5----1.5----4.7----4.7----4.71.6------------------5.1--------------1.8----1.8-----------5.6----5.6-------2.0------------------6.2--------------2.2----2.2----2.2----6.8----6.8----6.82.4------------------7.5--------------2.7----2.7-----------8.2----8.2-------3.0------------------9.1--------------注:用表中数值再乘以10n来表示电容器标称电容量,n为正或负整数.主要参数的意义:标称容量以及允许偏差:目前我国采用的固定式标称容量系列是:E24,E12,E6系列.他们分别使用的允许偏差是+-5% +-10% +-20%.电阻电容封装与尺寸2011年03月07日星期一上午 9:56直插式电阻电容封装与尺寸图解由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB 时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。

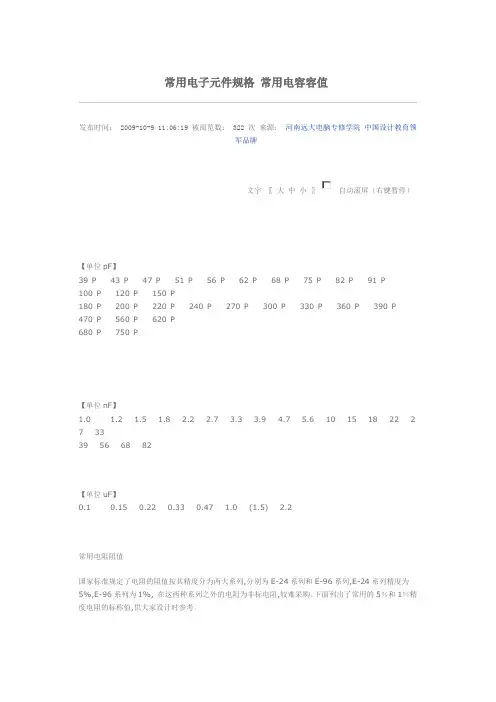

常用电子元件规格常用电容容值发布时间： 2009-10-9 11:06:19 被阅览数： 322 次来源：河南远大电脑专修学院中国设计教育领军品牌文字〖大中小〗自动滚屏（右键暂停）【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 2 7 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2常用电阻阻值国家标准规定了电阻的阻值按其精度分为两大系列,分别为E-24系列和E-96系列,E-24系列精度为5%,E-96系列为1%, 在这两种系列之外的电阻为非标电阻,较难采购。

下面列出了常用的5％和1％精度电阻的标称值,供大家设计时参考。

精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360 K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374 K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390 K11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392 K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402 K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422 K12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432 K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453 K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464 K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475 K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523 K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549 K16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560 K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562 K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576 K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619 K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634 K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649 K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680 K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K 21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698 K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732 K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750 K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768 K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787 K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820 K24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825 K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845 K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887 K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976 K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5 M30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2 M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K。

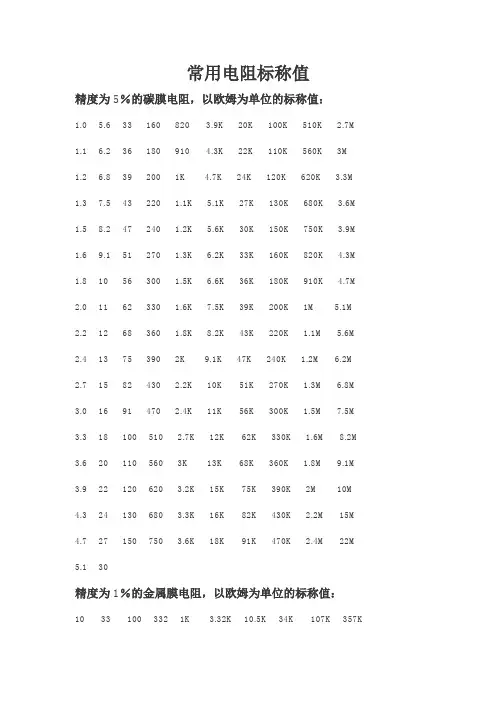

常用电阻标称值精度为5％的碳膜电阻，以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M 1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M 1.2 6.8 39 200 1K 4.7K 24K 120K 620K3.3M 1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M 1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M 1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M 2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M 2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M 3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻，以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K 22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K 24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K 261K 820K 24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K 24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K设计电路时计算出来的电阻值经常会与电阻的标称值不相符，有时候需要根据标称值来修正电路的计算。

常用电容标称值现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。

其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10n。

当Y=9时，对应前述n=-1；当Y=8时，对应前述n=-2；当Y=0，1，2，3，4，5，6，7时，Y就等于n。

示例如下：0.5pF容值代码表示为508；68pF容值代码表示为680；1pF容值代码表示为109；120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476；330μF容值代码表示为337//--------------------------------------------------【单位pF】39P43P47P51P56P62P68P75 P82P91P100P120P150P180P200P220P240P270P300P330P360P390P470P560P620P680P750P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.610151822273339566882【单位uF】0.10.150.220.330.47 1.0(1.5) 2.2电容器标称电容值E24---E12---E6----E24---E12---E61.0----1.0----1.0----3.3----3.3----3.31.1------------------3.6--------------1.2----1.2-----------3.9----3.9-------1.3------------------4.3--------------1.5----1.5----1.5----4.7----4.7----4.71.6------------------5.1--------------1.8----1.8-----------5.6----5.6-------2.0------------------6.2--------------2.2----2.2----2.2----6.8----6.8----6.82.4------------------7.5--------------2.7----2.7-----------8.2----8.2-------3.0------------------9.1--------------注:用表中数值再乘以10n来表示电容器标称电容量,n为正或负整数.主要参数的意义:标称容量以及允许偏差:目前我国采用的固定式标称容量系列是:E24,E12,E6系列.他们分别使用的允许偏差是+-5%+-10%+-20%.但封装尺寸与功率有关通常来说02011/20W04021/16W06031/10W08051/8W12061/4W12101/3W18121/2W20103/4W25121W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22010=5.0x2.52225=5.6x6.52512=6.5x3.2电容生产厂家：上海天和电容有限公司深圳市怡俊电容有限公司无锡东亭电力电容厂东莞市世峰电容器有限公司东莞市企华钽电容生产厂外国品牌电容Vishay品牌，TDK品牌，epcos品牌，nichicon品牌，murata品牌。
