电容标称值
电容标称值，又称为容量标称值，是电容一般技术参数。
电容器由正、负端以及介质组成，表示电容器的容量的参考值，容量单位通常用μF(microfarad)来表示。
标称值是在特定的电压和频率下推算出来的，是以参考值来作为选择电容器的依据，实际工作时，也可能会有所改变。
典型的电容标称值大小区间通常为2.2μF至22000μF。
小容量为0.001μF/25V-100V，中容量为1μF/25V-200V，大容量为
1000μF/6.3V-450V 。
电容器一般也要分为许多种型号，根据它们的特性，可以将它们分为液体电容器、固体电容器、聚合物电容器等。
主要用于滤波、补偿、调节风机转速、加减压器和变压器的核心部件，或者作为电路的保护元件，有很广泛的应用。
电容标称值还需要考虑电容器的其他参数，如温度系数、工作温度范围、最大耐压、损耗和漏电流等等，来决定电容器在不同环境下的可用性。
电容标称值
标号为“104”的电容，其电容值就是在10后面再加上4个0 （pF），即100000pF，就是0.1uF。
电容值是指在给定电位差下的电荷储藏量，记为C，国际单位是法拉（F）。
一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。
扩展资料：
一、电容型号规律：
小于1μF的CBB电容器标称容量按E6规定，前两位数字有10，15，22，33，47，68共6种。
第三位数字表示后加0的个数。
（如：104等于100000，等于0.1μF。
）
有334，没有344、354等。
E6只有6种。
E12有12种，除E6的6种之外还有：12，18，27，39，56，82。
27属E12。
二、cbb电容原理
无极性，绝缘阻抗很高，频率特性优异（频率响应宽广），而且介质损失很小。
基于以上的优点，所以薄膜电容器被大量使用在模拟电路上。
尤其是在信号交连的部份，必须使用频率特性良好，介质损失极低的电容器，方能确保信号在传送时，不致有太大的失真情形发生。
介电常数较高，体积小，容量大，稳定性比较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
常用电阻、电容标准值国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24 系列精度为5%，E-96系列为1%，在这两种系列之外的电阻为非标电阻，较难采购。
下面列出了常用的5%和1%精度电阻的标称值，供大家设计时参考。
精度为5%的碳膜电阻，以欧姆为单位的标称值：1.0 5.633160820 3.9K20K100K510K2.7M1.1 6.236180910 4.3K22K110K560K3M1.2 6.8392001K 4.7K24K120K620K 3.3M1.37.543220 1.1K 5.1K27K130K680K 3.6M1.58.247240 1.2K 5.6K30K150K750K 3.9M1.69.151270 1.3K 6.2K33K160K820K 4.3M1.81056300 1.5K 6.6K36K180K910K 4.7M2.01162330 1.6K7.5K39K200K1M 5.1M2.21268360 1.8K8.2K43K220K 1.1M 5.6M2.413753902K9.1K47K240K 1.2M 6.2M2.71582430 2.2K10K51K270K 1.3M 6.8M3.01691470 2.4K11K56K300K 1.5M7.5M3.318100510 2.7K12K62K330K 1.6M8.2M3.6201105603K13K68K 360K 1.8M9.1M3.922120620 3.2K15K75K390K2M10M4.324130680 3.3K16K82K430K 2.2M15M4.727150750 3.6K18K91K470K 2.4M22M5.130精度为1 %的金属膜电阻，以欧姆为单位的标称值:10331003321K 3.32K10.5K34K 107K 357K10.233.2102340 1.02K 3.4K10.7K34.8K110K360K10.534105348 1.05K 3.48K11K 35.7K113K 365K10.734.8107350 1.07K 3.57K11.3K36K115K374K1135.7110357 1.1K 3.6K11.5K36.5K118K383K11.336113360 1.13K 3.65K11.8K37.4K120K390K11.536.5115365 1.15K 3.74K12K38.3K121K392K11.837.4118374 1.18K 3.83K12.1K39K124K402K1238.3120383 1.2K 3.9K12.4K39.2K127K412K12.139121390 1.21K 3.92K12.7K40.2K130K422K12.439.2124392 1.24K 4.02K13K41.2K133K430K12.740.2127402 1.27K 4.12K13.3K42.2K137K432K1341.2130412 1.3K 4.22K13.7K43K140K442K13.342.2133422 1.33K 4.32K14K43.2K143K453K13.743137430 1.37K 4.42K14.3K44.2K147K464K1443.2140432 1.4K 4.53K14.7K45.3K150K470K14.344.2143442 1.43K 4.64K15K46.4K154K475K14.745.3147453 1.47K 4.7K15.4K47K158K487K1546.4150464 1.5K 4.75K15.8K47.5K160K499K15.447154470 1.54K 4.87K16K48.7K162K511K15.847.5158475 1.58K 4.99K16.2K49.9K165K523K1648.7160487 1.6K 5.1K16.5K51K169K536K16.249.9162499 1.62K 5.11K16.9K51.1K174K549K16.551165510 1.65K 5.23K17.4K52.3K178K560K16.951.1169511 1.69K 5.36K17.8K53.6K180K562K17.452.3174523 1.74K 5.49K18K54.9K182K576K17.853.6178536 1.78K 5.6K18.2K56K187K590K1854.9180549 1.8K 5.62K18.7K56.2K191K604K18.256182560 1.82K 5.76K19.1K57.6K196K619K18.756.2187562 1.87K 5.9K19.6K59K200K620K19.157.6191565 1.91K 6.04K20K60.4K205K634K19.659196578 1.96K 6.19K20.5K61.9K210K649K2060.42005902K 6.2K21K 62K 215K 665K20.561.9205604 2.05K 6.34K21.5K63.4K220K680K2162210619 2.1K 6.49K22K 64.9K 221K 681K21.563.4215620 2.15K 6.65K22.1K66.5K226K698K2264.9220634 2.2K 6.8K22.6K68K232K715K22.166.5221649 2.21K 6.81K23.2K68.1K237K732K22.668226665 2.26K 6.98K23.7K69.8K240K750K23.268.1232680 2.32K7.15K24K71.5K243K768K23.769.8237681 2.377.32K24.3K73.2K249K787K2471.5240698 2.4K7.5K24.9K75K255K806K24.373.2243715 2.43K7.68K25.5K76.8K261K820K24.775249732 2.49K7.87K26.1K78.7K267K825K24.975.5255750 2.55K8.06K26.7K80.6K270K845K25.576.8261768 2.61K8.2K27K82K274K866K26.178.7267787 2.67K8.25K27.4K82.5K280K887K26.780.6270806 2.7K8.45K28K84.5K287K909K2782274820 2.74K8.66K28.7K86.6K294K910K27.482.5280825 2.8K8.8K29.4K88.7K300K931K2884.5287845 2.87K8.87K30K90.9K301K953K28.786.6294866 2.94K9.09K30.1K91K309K976K29.488.7300887 3.0K9.1K30.9K93.1K316K 1.0M3090.9301909 3.01K9.31K31.6K95.3K324K 1.5M30.191309910 3.09K9.53K32.4K97.6K330K 2.2M30.993.1316931 3.16K9.76K33K100K332K31.695.3324953 3.24K10K33.2K102K340K32.497.6330976 3.3K10.2K33.6K105K348K容量范围标称容量系列（容量单位uF）1.纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容±5%±10%±20%100pF~1uF1.0 1.52.23.34.7 6.81uF~100uF1 2 4 6 8 10 15 20 3050 60 80 1002.高频（无极性）有机薄膜介质电容、瓷介电容、玻璃釉电容、云母电容±5%1.1 1.2 1.3 1.5 1.6 1.82.02.4 2.73.0 3.3 3.6 3.94.34.75.1 5.66.2 6.87.58.29.1±10%1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.66.8 8.2±20%1.0 1.52.23.34.7 6.83.铝、钽、铌、钛电解电容±10%±20%+50/-20%+100/-10%1.0 1.52.23.34.7 6.8电容器标称电容值：E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.13.61.21.2 3.9 3.91.34.31.51.5 1.5 4.7 4.7 4.71.65.11.81.8 5.6 5.62.16.22.22.2 2.2 6.8 6.8 6.82.47.52.72.7 8.2 8.23.19.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。
电阻电容标称值来源：| 时间：2010年04月25日一、电阻标称值国家标准规定将电阻的标称阻值按其精度分为两大系列，分别是E-24系列（误差5%）和E-96系列（误差1%）。
下面列出了常用的E-24和E-96系列标称阻值，１.误差为5％的E-24系列碳膜电阻标称值（单位：欧姆）1.0 5.633160820 3.9K20K100K510K 2.7M1.1 6.236180910 4.3K22K110K560K3M1.2 6.8392001K 4.7K24K120K620K 3.3M1.37.543220 1.1K 5.1K27K130K680K 3.6M1.58.247240 1.2K 5.6K30K150K750K 3.9M1.69.151270 1.3K 6.2K33K160K820K 4.3M1.81056300 1.5K 6.6K36K180K910K 4.7M2.01162330 1.6K7.5K39K200K1M 5.1M2.21268360 1.8K8.2K43K220K 1.1M 5.6M2.413753902K9.1K47K240K 1.2M 6.2M2.71582430 2.2K10K51K270K 1.3M 6.8M3.01691470 2.4K11K56K300K 1.5M7.5M3.318100510 2.7K12K62K330K 1.6M8.2M3.6201105603K13K68K360K 1.8M9.1M3.922120620 3.2K15K75K390K2M10M4.324130680 3.3K16K82K430K 2.2M15M4.727150750 3.6K18K91K470K 2.4M22M5.130２.误差为1%的E-96系列金属膜电阻标称值（单位：欧姆）10331003321K 3.32K10.5K34K107K357K10.233.2102340 1.02K 3.4K10.7K34.8K110K360K10.534105348 1.05K 3.48K11K35.7K113K365K10.734.8107350 1.07K 3.57K11.3K36K115K374K 1135.7110357 1.1K 3.6K11.5K36.5K118K383K 11.336113360 1.13K 3.65K11.8K37.4K120K390K 11.536.5115365 1.15K 3.74K12K38.3K121K392K 11.837.4118374 1.18K 3.83K12.1K39K124K402K 1238.3120383 1.2K 3.9K12.4K39.2K127K412K 12.139121390 1.21K 3.92K12.7K40.2K130K422K 12.439.2124392 1.24K 4.02K13K41.2K133K430K 12.740.2127402 1.27K 4.12K13.3K42.2K137K432K 1341.2130412 1.3K 4.22K13.7K43K140K442K 13.342.2133422 1.33K 4.32K14K43.2K143K453K 13.743137430 1.37K 4.42K14.3K44.2K147K464K 1443.2140432 1.4K 4.53K14.7K45.3K150K470K 14.344.2143442 1.43K 4.64K15K46.4K154K475K 14.745.3147453 1.47K 4.7K15.4K47K158K487K 1546.4150464 1.5K 4.75K15.8K47.5K160K499K 15.447154470 1.54K 4.87K16K48.7K162K511K 15.847.5158475 1.58K 4.99K16.2K49.9K165K523K 1648.7160487 1.6K 5.1K16.5K51K169K536K 16.249.9162499 1.62K 5.11K16.9K51.1K174K549K 16.551165510 1.65K 5.23K17.4K52.3K178K560K16.951.1169511 1.69K 5.36K17.8K53.6K180K562K17.452.3174523 1.74K 5.49K18K54.9K182K576K 17.853.6178536 1.78K 5.6K18.2K56K187K590K 1854.9180549 1.8K 5.62K18.7K56.2K191K604K 18.256182560 1.82K 5.76K19.1K57.6K196K619K18.756.2187562 1.87K 5.9K19.6K59K200K620K19.157.6191565 1.91K 6.04K20K60.4K205K634K 19.659196578 1.96K 6.19K20.5K61.9K210K649K2060.42005902K 6.2K21K62K215K665K 20.561.9205604 2.05K 6.34K21.5K63.4K220K680K 2162210619 2.1K 6.49K22K64.9K221K681K 21.563.4215620 2.15K 6.65K22.1K66.5K226K698K 2264.9220634 2.2K 6.8K22.6K68K232K715K 22.166.5221649 2.21K 6.81K23.2K68.1K237K732K22.668226665 2.26K 6.98K23.7K69.8K240K750K23.268.1232680 2.32K7.15K24K71.5K243K768K 23.769.8237681 2.377.32K24.3K73.2K249K787K 2471.5240698 2.4K7.5K24.9K75K255K806K 24.373.2243715 2.43K7.68K25.5K76.8K261K820K 24.775249732 2.49K7.87K26.1K78.7K267K825K24.975.5255750 2.55K8.06K26.7K80.6K270K845K25.576.8261768 2.61K8.2K27K82K274K866K26.178.7267787 2.67K8.25K27.4K82.5K280K887K 26.780.6270806 2.7K8.45K28K84.5K287K909K 2782274820 2.74K8.66K28.7K86.6K294K910K 27.482.5280825 2.8K8.8K29.4K88.7K300K931K 2884.5287845 2.87K8.87K30K90.9K301K953K28.786.6294866 2.94K9.09K30.1K91K309K976K29.488.7300887 3.0K9.1K30.9K93.1K316K 1.0M 3090.9301909 3.01K9.31K31.6K95.3K324K 1.5M 30.191309910 3.09K9.53K32.4K97.6K330K 2.2M30.993.1316931 3.16K9.76K33K100K332K31.695.3324953 3.24K10K33.2K102K340K32.497.6330976 3.3K10.2K33.6K105K348K二。

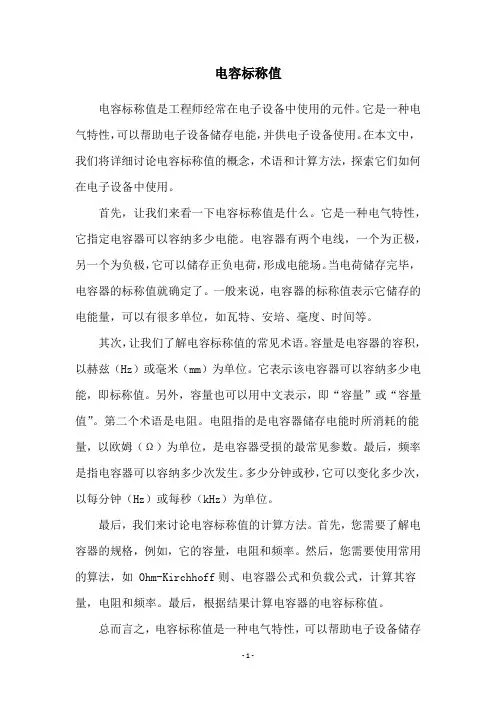

电容标称值电容标称值是工程师经常在电子设备中使用的元件。
它是一种电气特性，可以帮助电子设备储存电能，并供电子设备使用。
在本文中，我们将详细讨论电容标称值的概念，术语和计算方法，探索它们如何在电子设备中使用。
首先，让我们来看一下电容标称值是什么。
它是一种电气特性，它指定电容器可以容纳多少电能。
电容器有两个电线，一个为正极，另一个为负极，它可以储存正负电荷，形成电能场。
当电荷储存完毕，电容器的标称值就确定了。
一般来说，电容器的标称值表示它储存的电能量，可以有很多单位，如瓦特、安培、毫度、时间等。
其次，让我们了解电容标称值的常见术语。
容量是电容器的容积，以赫兹（Hz）或毫米（mm）为单位。
它表示该电容器可以容纳多少电能，即标称值。
另外，容量也可以用中文表示，即“容量”或“容量值”。
第二个术语是电阻。
电阻指的是电容器储存电能时所消耗的能量，以欧姆（Ω）为单位，是电容器受损的最常见参数。
最后，频率是指电容器可以容纳多少次发生。
多少分钟或秒，它可以变化多少次，以每分钟（Hz）或每秒（kHz）为单位。
最后，我们来讨论电容标称值的计算方法。
首先，您需要了解电容器的规格，例如，它的容量，电阻和频率。
然后，您需要使用常用的算法，如 Ohm-Kirchhoff则、电容器公式和负载公式，计算其容量，电阻和频率。
最后，根据结果计算电容器的电容标称值。
总而言之，电容标称值是一种电气特性，可以帮助电子设备储存电能，并供电子设备使用。
电容标称值的概念，术语和计算方法相当复杂，但是理解其基本原理和计算方法都是非常有用的。
掌握电容标称值和电子设备中元件之间关系，可以帮助电子工程师实现有效的电路设计。

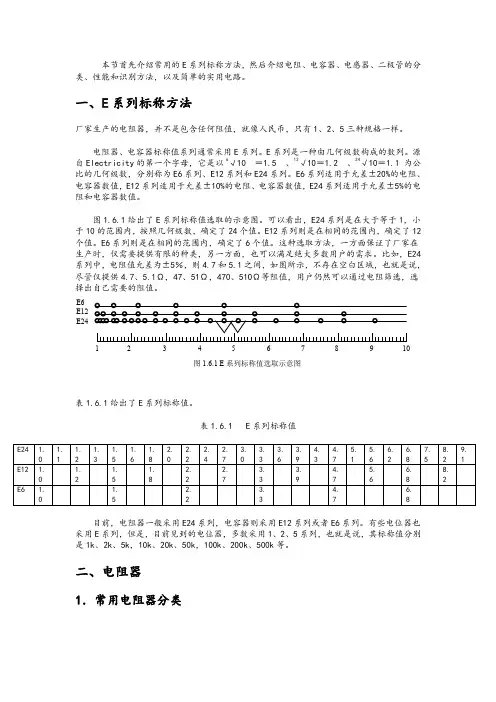

本节首先介绍常用的 E 系列标称方法,然后介绍电阻、电容器、电感器、二极管的分类、性能和识别方法,以及简单的实用电路。
一、 E 系列标称方法厂家生产的电阻器,并不是包含任何阻值,就像人民币,只有 1、 2、 5三种规格一样。
电阻器、电容器标称值系列通常采用 E 系列。
E 系列是一种由几何级数构成的数列。
源自 Electricity 的第一个字母,它是以6√10 =1.5 、12√10=1.2 、24√10=1.1 为公比的几何级数,分别称为 E6系列、 E12系列和 E24系列。
E6系列适用于允差 ±20%的电阻、电容器数值, E12系列适用于允差 ±10%的电阻、电容器数值, E24系列适用于允差 ±5%的电阻和电容器数值。
图 1.6.1给出了 E 系列标称值选取的示意图。
可以看出, E24系列是在大于等于1,小于 10的范围内,按照几何级数,确定了 24个值。
E12系列则是在相同的范围内,确定了 12个值。
E6系列则是在相同的范围内,确定了 6个值。
这种选取方法,一方面保证了厂家在生产时,仅需要提供有限的种类,另一方面,也可以满足绝大多数用户的需求。
比如, E24系列中,电阻值允差为 ±5%,则 4.7和 5.1之间,如图所示,不存在空白区域,也就是说,尽管仅提供 4.7、5.1Ω, 47、51Ω, 470、510Ω等阻值,用户仍然可以通过电阻筛选, 选择出自己需要的阻值。
表 1.6.1给出了 E 系列标称值。
表 1.6.1 E 系列标称值目前,电阻器一般采用 E24系列,电容器则采用 E12系列或者 E6系列。
有些电位器也采用 E 系列,但是,目前见到的电位器,多数采用 1、 2、 5系列,也就是说,其标称值分别是 1k 、 2k 、 5k , 10k 、 20k 、 50k , 100k 、 200k 、 500k 等。
二、电阻器E6 图 1.6.1 E系列标称值选取示意图E12 E241.常用电阻器分类碳膜电阻器:阻值稳定性高,受电压和频率影响小,具有负的电阻温度系数,但是其特性不如金属膜电阻器,现在使用不多。

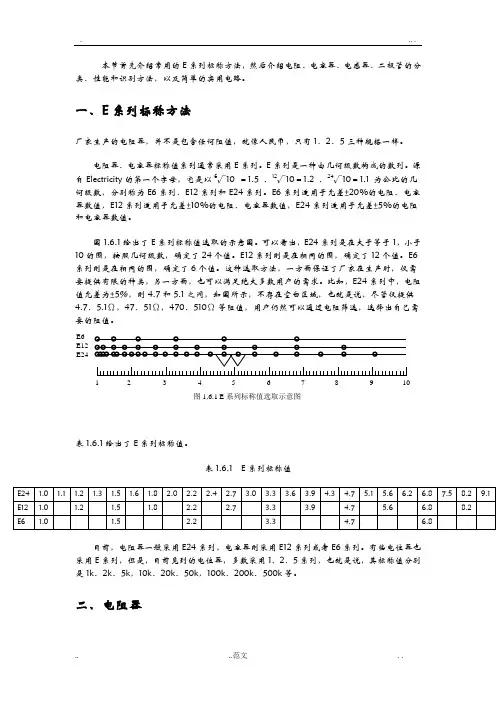

本节首先介绍常用的E 系列标称方法，然后介绍电阻、电容器、电感器、二极管的分类、性能和识别方法，以及简单的实用电路。
一、E 系列标称方法厂家生产的电阻器，并不是包含任何阻值，就像人民币，只有1、2、5三种规格一样。
电阻器、电容器标称值系列通常采用E 系列。
E 系列是一种由几何级数构成的数列。
源自Electricity 的第一个字母，它是以6√10 ＝1.5 、12√10＝1.2 、24√10＝1.1 为公比的几何级数，分别称为E6系列、E12系列和E24系列。
E6系列适用于允差±20%的电阻、电容器数值，E12系列适用于允差±10%的电阻、电容器数值，E24系列适用于允差±5%的电阻和电容器数值。
图1.6.1给出了E 系列标称值选取的示意图。
可以看出，E24系列是在大于等于1，小于10的围，按照几何级数，确定了24个值。
E12系列则是在相同的围，确定了12个值。
E6系列则是在相同的围，确定了6个值。
这种选取方法，一方面保证了厂家在生产时，仅需要提供有限的种类，另一方面，也可以满足绝大多数用户的需求。
比如，E24系列中，电阻值允差为±5％，则4.7和5.1之间，如图所示，不存在空白区域，也就是说，尽管仅提供4.7、5.1Ω，47、51Ω，470、510Ω等阻值，用户仍然可以通过电阻筛选，选择出自己需要的阻值。
表1.6.1给出了E 系列标称值。
表1.6.1 E 系列标称值目前，电阻器一般采用E24系列，电容器则采用E12系列或者E6系列。
有些电位器也采用E 系列，但是，目前见到的电位器，多数采用1、2、5系列，也就是说，其标称值分别是1k 、2k 、5k ，10k 、20k 、50k ，100k 、200k 、500k 等。
二、电阻器E6 图1.6.1 E 系列标称值选取示意图E12 E241．常用电阻器分类碳膜电阻器：阻值稳定性高，受电压和频率影响小，具有负的电阻温度系数，但是其特性不如金属膜电阻器，现在使用不多。
本节首先介绍常用的E 系列标称方法，然后介绍电阻、电容器、电感器、二极管的分类、性能和识别方法，以及简单的实用电路。
一、E 系列标称方法厂家生产的电阻器，并不是包含任何阻值，就像人民币，只有1、2、5三种规格一样。
电阻器、电容器标称值系列通常采用E 系列。
E 系列是一种由几何级数构成的数列。
源自Electricity 的第一个字母，它是以6√10 ＝1.5 、12√10＝1.2 、24√10＝1.1 为公比的几何级数，分别称为E6系列、E12系列和E24系列。
E6系列适用于允差±20%的电阻、电容器数值，E12系列适用于允差±10%的电阻、电容器数值，E24系列适用于允差±5%的电阻和电容器数值。
图1.6.1给出了E 系列标称值选取的示意图。
可以看出，E24系列是在大于等于1，小于10的范围内，按照几何级数，确定了24个值。
E12系列则是在相同的范围内，确定了12个值。
E6系列则是在相同的范围内，确定了6个值。
这种选取方法，一方面保证了厂家在生产时，仅需要提供有限的种类，另一方面，也可以满足绝大多数用户的需求。
比如，E24系列中，电阻值允差为±5％，则4.7和5.1之间，如图所示，不存在空白区域，也就是说，尽管仅提供4.7、5.1Ω，47、51Ω，470、510Ω等阻值，用户仍然可以通过电阻筛选，选择出自己需要的阻值。
表1.6.1给出了E 系列标称值。
表1.6.1 E 系列标称值目前，电阻器一般采用E24系列，电容器则采用E12系列或者E6系列。
有些电位器也采用E 系列，但是，目前见到的电位器，多数采用1、2、5系列，也就是说，其标称值分别是1k 、2k 、5k ，10k 、20k 、50k ，100k 、200k 、500k 等。
二、电阻器1．常用电阻器分类E6 图1.6.1 E 系列标称值选取示意图E12 E24碳膜电阻器：阻值稳定性高，受电压和频率影响小，具有负的电阻温度系数，但是其特性不如金属膜电阻器，现在使用不多。
书到用时方恨少，平时没在意元件常用值，待做电路时才慌忙去找，幸好还能找到（很感激这些大师们），稍稍汇总一下贴出来以备不时之需。
国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96 系列，E-24系列精度为5%，E-96系列为1%，在这两种系列之外的电阻为非标电阻，较难采购。
下面列出了常用的5％和1％精度电阻的标称值，供大家设计时参考。
精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K1.5M 7.5M3.3 18 100 510 2.7K 12K 62K 330K1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.02K 3.4K 10.7K 34.8K 110K 360K 10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K 37.4K 120K 390K 11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K 40.2K 130K 422K 12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K 15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K 15.8 47.5 158 475 1.58K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K 16.2 49.9 162 499 1.62K 5.11K 16.9K 51.1K 174K 549K 16.5 51 165 510 1.65K 5.23K 17.4K 52.3K 178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18.2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18.7K 56.2K 191K 604K 18.2 56 182 560 1.82K 5.76K 19.1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19.6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20.5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21.5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22.1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22.6K 68K 232K 715K22.1 66.5 221 649 2.21K 6.81K 23.2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23.7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24.3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.43K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2.49K 7.87K 26.1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26.7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27.4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28.7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29.4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30.1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30.9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31.6K 95.3K 324K 1.5M30.1 91 309 910 3.09K 9.53K 32.4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33.2K 102K 340K32.4 97.6 330 976 3.3K 10.2K 33.6K 105K 348K以下排列顺序为：电容类别允许误差容量范围标称容量系列(容量单位uF)1.纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容±5%±10%±20%100pF~1uF1.0 1.52.23.34.7 6.81uF~100uF1 2 4 6 8 10 15 20 3050 60 80 1002.高频（无极性）有机薄膜介质电容、瓷介电容、玻璃釉电容、云母电容 ±5%1.1 1.2 1.3 1.5 1.6 1.82.02.4 2.73.0 3.3 3.6 3.94.34.75.1 5.66.2 6.87.58.29.1±10%1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.66.8 8.2±20%1.0 1.52.23.34.7 6.83.铝、钽、铌、钛电解电容±10%±20%+50/-20%+100/-10%1.0 1.52.23.34.7 6.8。
0402电容标称值
【最新版】
目录
1.电容标称值的定义
2.电容标称值的表示方法
3.电容标称值的单位
4.电容标称值的测量方法
5.电容标称值在电子设备中的应用
正文
电容标称值是指电容器能够储存的电荷量，通常用于描述电容器的容量大小。
电容器的标称值通常由数字和单位“pF”（皮法拉）组成，例如100pF、200pF 等。
电容标称值的表示方法通常有两种：一种是直接用数字表示，如100pF、200pF 等；另一种是用字母和数字表示，如 A、B、C 等，这种表示方法通常用于电容器的标记。
电容标称值的单位是法拉（F），但在实际应用中，由于电容器的容量通常很小，所以通常使用皮法拉（pF）作为单位。
1F 等于 10^12 pF。
电容标称值的测量方法通常使用电桥法或电容测量仪进行。
电桥法是通过比较电容器的电容值和已知电容值的电容器的电容值来测量电容器的电容值的方法。
电容测量仪则是通过测量电容器的充放电时间来测量电容器的电容值的方法。
电容标称值在电子设备中的应用非常广泛。
电容器作为电子设备中的重要元件，能够储存电能，滤波，调节电路的工作电压等。
